Одноразовый аппарат для наложения анастомоза при обрезании

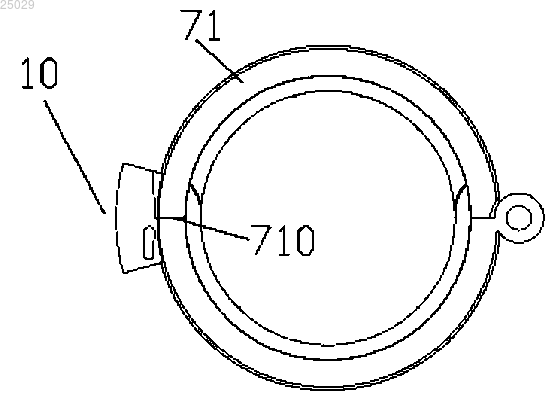

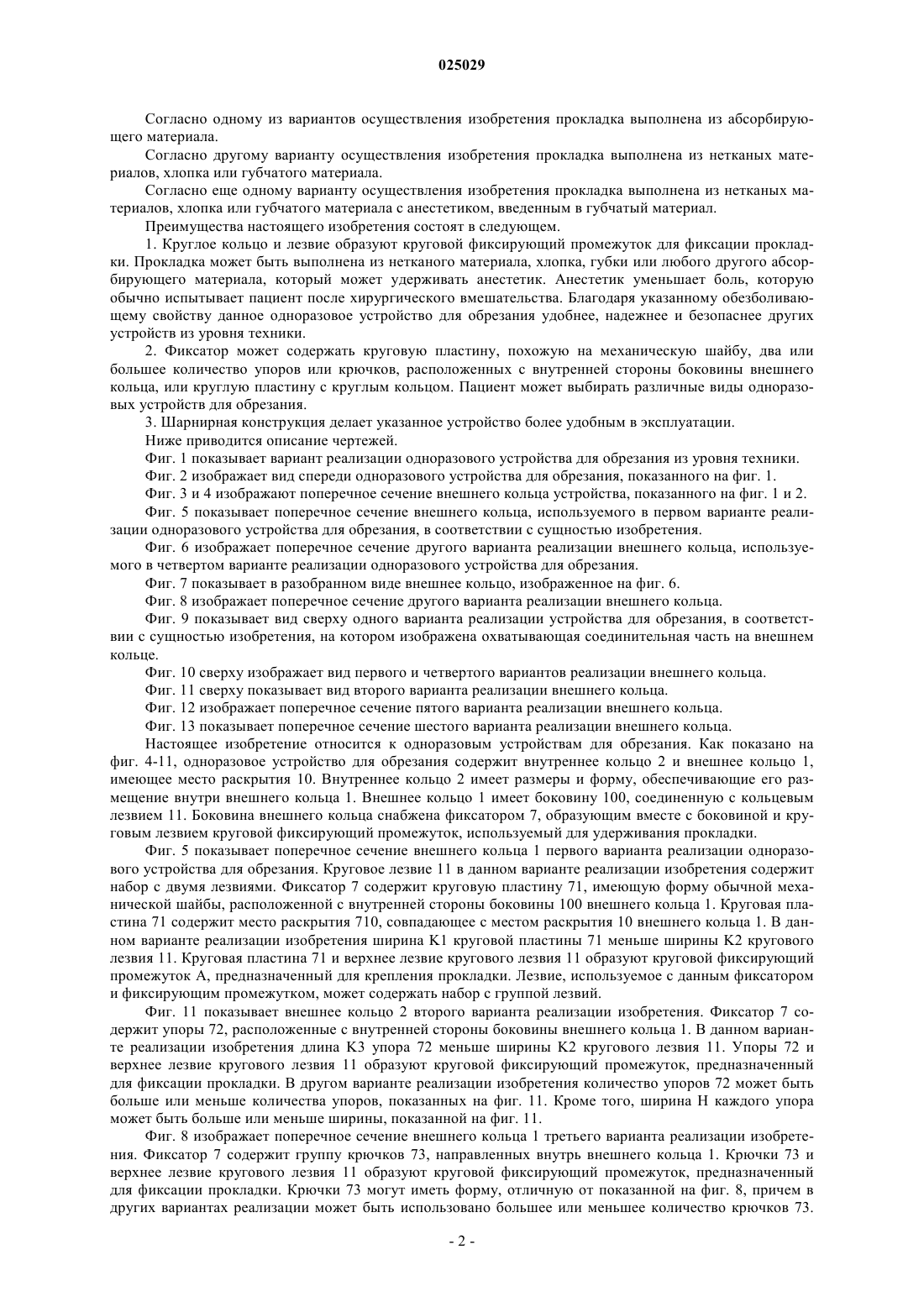

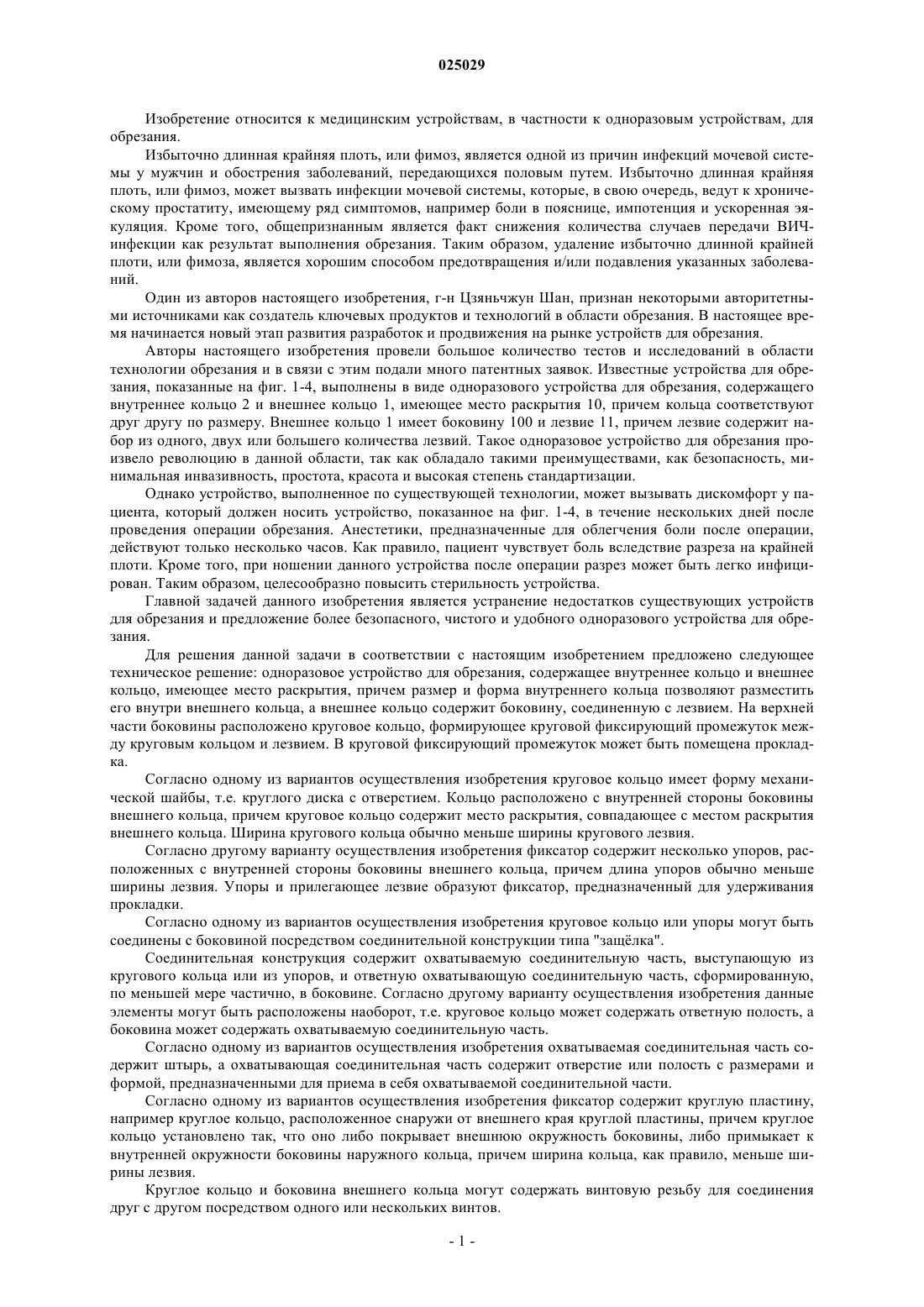

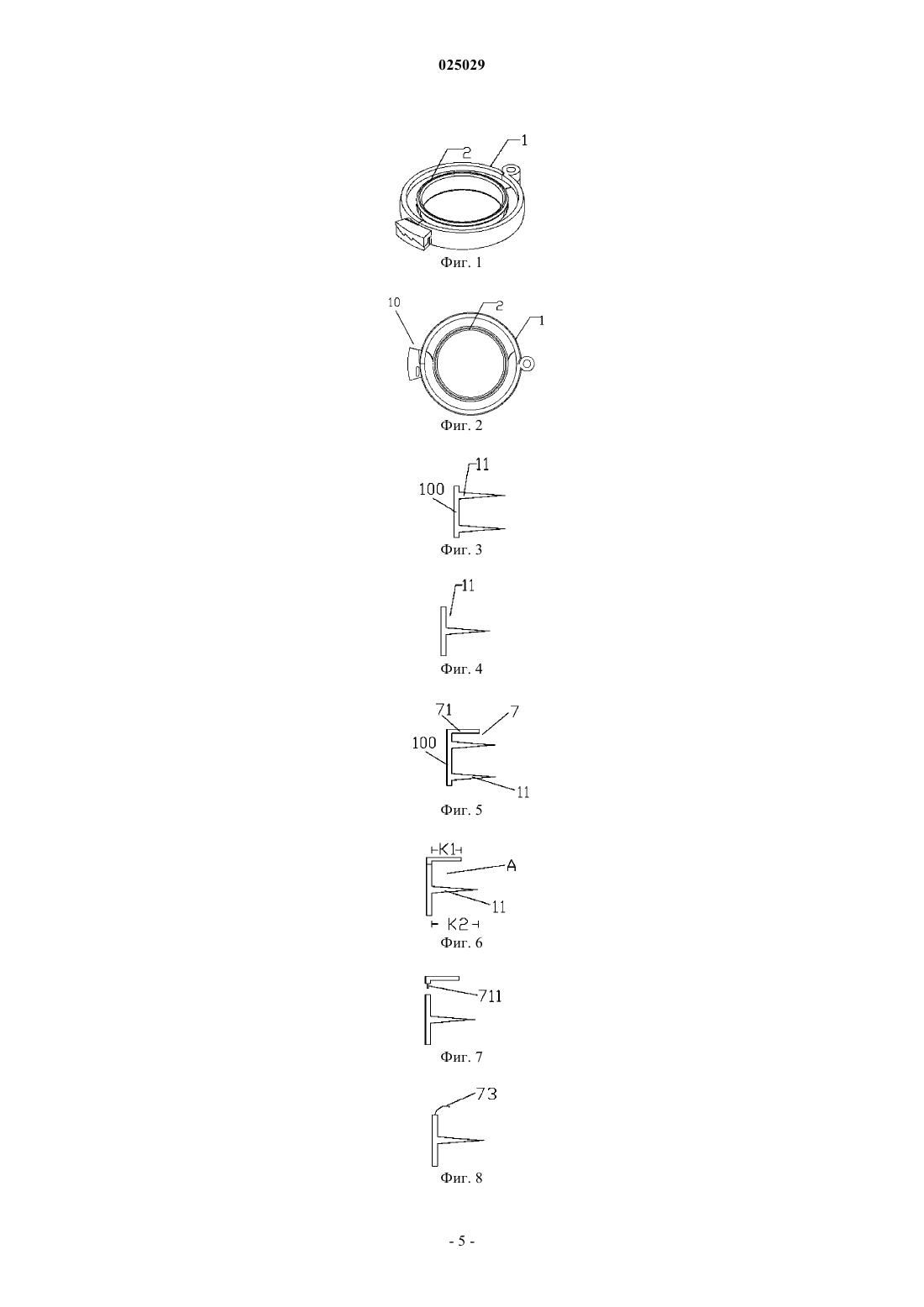

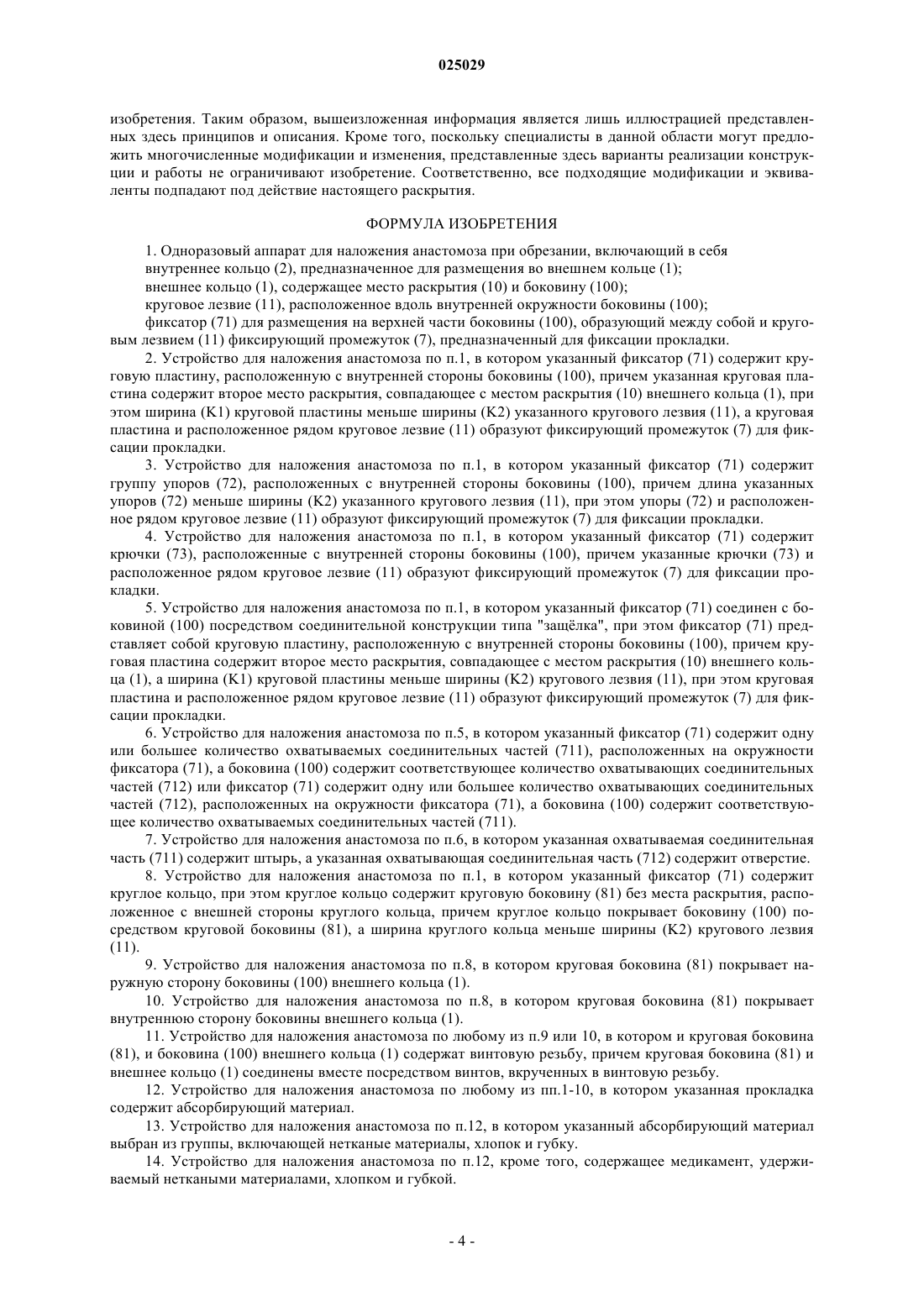

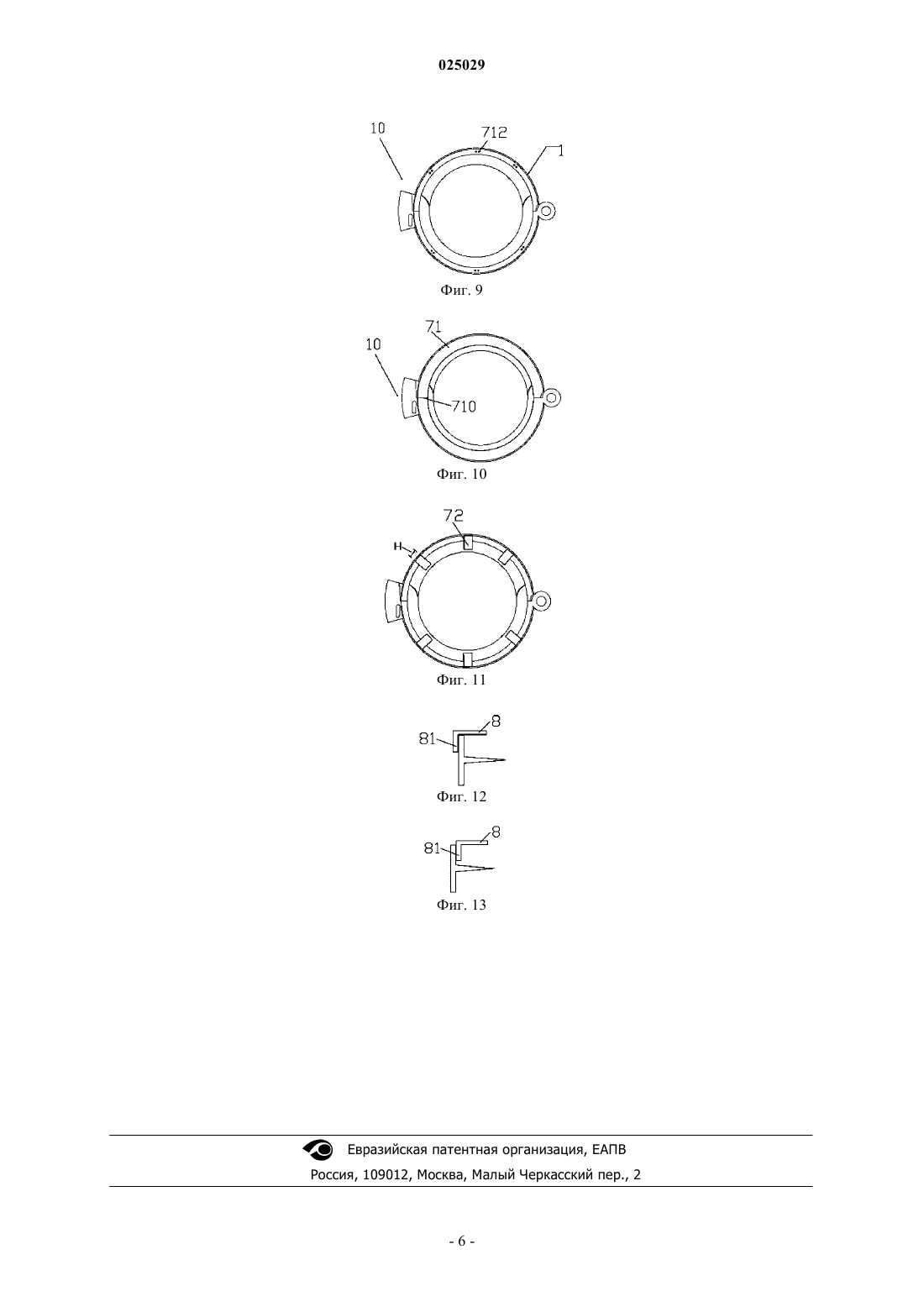

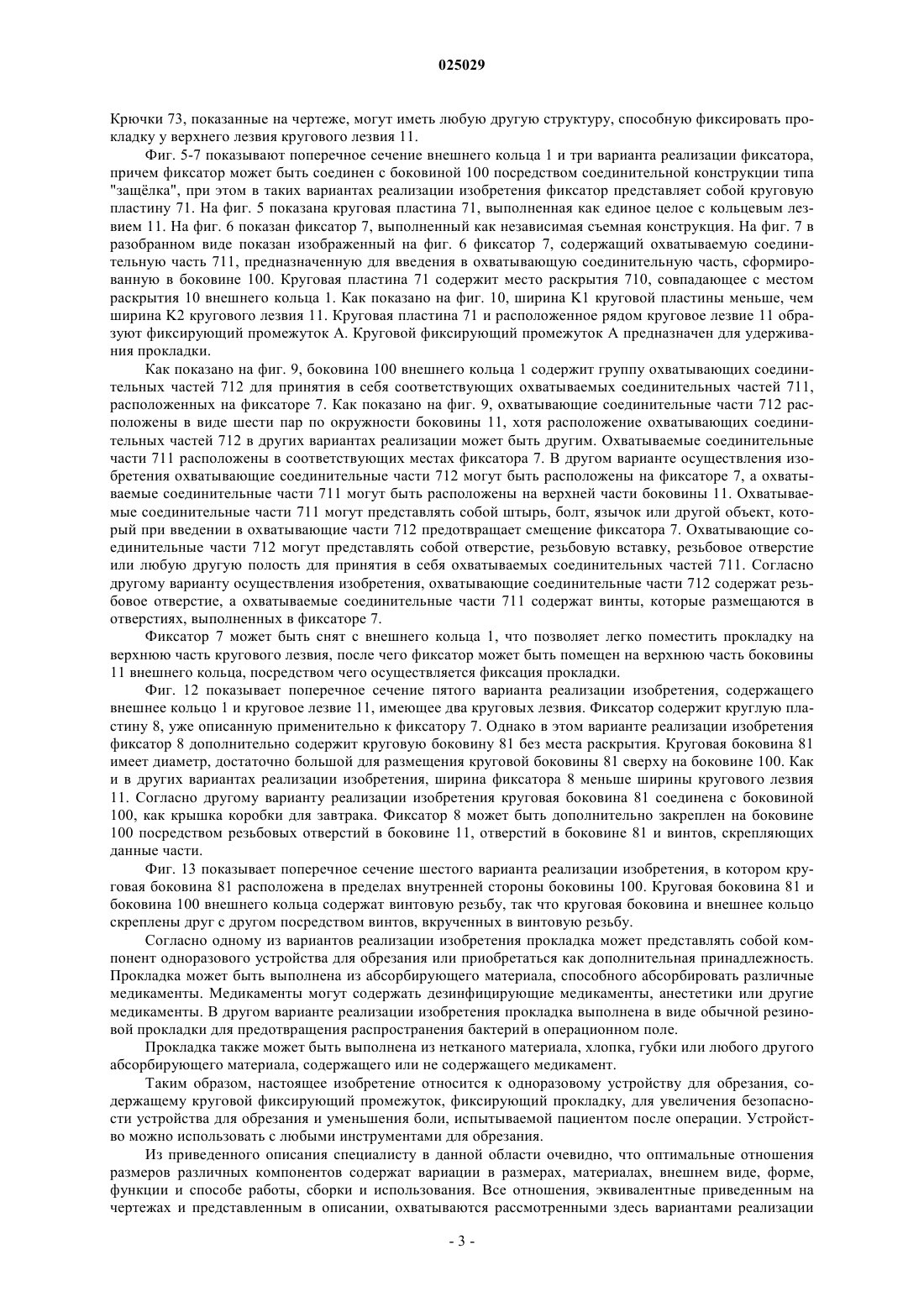

ОДНОРАЗОВЫЙ АППАРАТ ДЛЯ НАЛОЖЕНИЯ АНАСТОМОЗА ПРИ ОБРЕЗАНИИ Изобретение относится к одноразовому аппарату для наложения анастомоза при обрезании,содержащему внутреннее кольцо (2) и внешнее кольцо (1), имеющее место раскрытия (10). Внутреннее кольцо (2) точно соответствует внешнему кольцу (1). Внешнее кольцо (1) содержит боковину (100). Боковина (100) оснащена фиксатором (7) для удерживания прокладки. Фиксатор(7) является круговым кольцом (71), расположенным с внутренней стороны боковины (100) внешнего кольца. Ширина (K1) кругового кольца меньше ширины (K2) лезвия. Устройство является безопасным и надежным и способно уменьшить боль, испытываемую пациентом после операции. Изобретение относится к медицинским устройствам, в частности к одноразовым устройствам, для обрезания. Избыточно длинная крайняя плоть, или фимоз, является одной из причин инфекций мочевой системы у мужчин и обострения заболеваний, передающихся половым путем. Избыточно длинная крайняя плоть, или фимоз, может вызвать инфекции мочевой системы, которые, в свою очередь, ведут к хроническому простатиту, имеющему ряд симптомов, например боли в пояснице, импотенция и ускоренная эякуляция. Кроме того, общепризнанным является факт снижения количества случаев передачи ВИЧинфекции как результат выполнения обрезания. Таким образом, удаление избыточно длинной крайней плоти, или фимоза, является хорошим способом предотвращения и/или подавления указанных заболеваний. Один из авторов настоящего изобретения, г-н Цзяньчжун Шан, признан некоторыми авторитетными источниками как создатель ключевых продуктов и технологий в области обрезания. В настоящее время начинается новый этап развития разработок и продвижения на рынке устройств для обрезания. Авторы настоящего изобретения провели большое количество тестов и исследований в области технологии обрезания и в связи с этим подали много патентных заявок. Известные устройства для обрезания, показанные на фиг. 1-4, выполнены в виде одноразового устройства для обрезания, содержащего внутреннее кольцо 2 и внешнее кольцо 1, имеющее место раскрытия 10, причем кольца соответствуют друг другу по размеру. Внешнее кольцо 1 имеет боковину 100 и лезвие 11, причем лезвие содержит набор из одного, двух или большего количества лезвий. Такое одноразовое устройство для обрезания произвело революцию в данной области, так как обладало такими преимуществами, как безопасность, минимальная инвазивность, простота, красота и высокая степень стандартизации. Однако устройство, выполненное по существующей технологии, может вызывать дискомфорт у пациента, который должен носить устройство, показанное на фиг. 1-4, в течение нескольких дней после проведения операции обрезания. Анестетики, предназначенные для облегчения боли после операции,действуют только несколько часов. Как правило, пациент чувствует боль вследствие разреза на крайней плоти. Кроме того, при ношении данного устройства после операции разрез может быть легко инфицирован. Таким образом, целесообразно повысить стерильность устройства. Главной задачей данного изобретения является устранение недостатков существующих устройств для обрезания и предложение более безопасного, чистого и удобного одноразового устройства для обрезания. Для решения данной задачи в соответствии с настоящим изобретением предложено следующее техническое решение: одноразовое устройство для обрезания, содержащее внутреннее кольцо и внешнее кольцо, имеющее место раскрытия, причем размер и форма внутреннего кольца позволяют разместить его внутри внешнего кольца, а внешнее кольцо содержит боковину, соединенную с лезвием. На верхней части боковины расположено круговое кольцо, формирующее круговой фиксирующий промежуток между круговым кольцом и лезвием. В круговой фиксирующий промежуток может быть помещена прокладка. Согласно одному из вариантов осуществления изобретения круговое кольцо имеет форму механической шайбы, т.е. круглого диска с отверстием. Кольцо расположено с внутренней стороны боковины внешнего кольца, причем круговое кольцо содержит место раскрытия, совпадающее с местом раскрытия внешнего кольца. Ширина кругового кольца обычно меньше ширины кругового лезвия. Согласно другому варианту осуществления изобретения фиксатор содержит несколько упоров, расположенных с внутренней стороны боковины внешнего кольца, причем длина упоров обычно меньше ширины лезвия. Упоры и прилегающее лезвие образуют фиксатор, предназначенный для удерживания прокладки. Согласно одному из вариантов осуществления изобретения круговое кольцо или упоры могут быть соединены с боковиной посредством соединительной конструкции типа "защлка". Соединительная конструкция содержит охватываемую соединительную часть, выступающую из кругового кольца или из упоров, и ответную охватывающую соединительную часть, сформированную,по меньшей мере частично, в боковине. Согласно другому варианту осуществления изобретения данные элементы могут быть расположены наоборот, т.е. круговое кольцо может содержать ответную полость, а боковина может содержать охватываемую соединительную часть. Согласно одному из вариантов осуществления изобретения охватываемая соединительная часть содержит штырь, а охватывающая соединительная часть содержит отверстие или полость с размерами и формой, предназначенными для приема в себя охватываемой соединительной части. Согласно одному из вариантов осуществления изобретения фиксатор содержит круглую пластину,например круглое кольцо, расположенное снаружи от внешнего края круглой пластины, причем круглое кольцо установлено так, что оно либо покрывает внешнюю окружность боковины, либо примыкает к внутренней окружности боковины наружного кольца, причем ширина кольца, как правило, меньше ширины лезвия. Круглое кольцо и боковина внешнего кольца могут содержать винтовую резьбу для соединения друг с другом посредством одного или нескольких винтов. Согласно одному из вариантов осуществления изобретения прокладка выполнена из абсорбирующего материала. Согласно другому варианту осуществления изобретения прокладка выполнена из нетканых материалов, хлопка или губчатого материала. Согласно еще одному варианту осуществления изобретения прокладка выполнена из нетканых материалов, хлопка или губчатого материала с анестетиком, введенным в губчатый материал. Преимущества настоящего изобретения состоят в следующем. 1. Круглое кольцо и лезвие образуют круговой фиксирующий промежуток для фиксации прокладки. Прокладка может быть выполнена из нетканого материала, хлопка, губки или любого другого абсорбирующего материала, который может удерживать анестетик. Анестетик уменьшает боль, которую обычно испытывает пациент после хирургического вмешательства. Благодаря указанному обезболивающему свойству данное одноразовое устройство для обрезания удобнее, надежнее и безопаснее других устройств из уровня техники. 2. Фиксатор может содержать круговую пластину, похожую на механическую шайбу, два или большее количество упоров или крючков, расположенных с внутренней стороны боковины внешнего кольца, или круглую пластину с круглым кольцом. Пациент может выбирать различные виды одноразовых устройств для обрезания. 3. Шарнирная конструкция делает указанное устройство более удобным в эксплуатации. Ниже приводится описание чертежей. Фиг. 1 показывает вариант реализации одноразового устройства для обрезания из уровня техники. Фиг. 2 изображает вид спереди одноразового устройства для обрезания, показанного на фиг. 1. Фиг. 3 и 4 изображают поперечное сечение внешнего кольца устройства, показанного на фиг. 1 и 2. Фиг. 5 показывает поперечное сечение внешнего кольца, используемого в первом варианте реализации одноразового устройства для обрезания, в соответствии с сущностью изобретения. Фиг. 6 изображает поперечное сечение другого варианта реализации внешнего кольца, используемого в четвертом варианте реализации одноразового устройства для обрезания. Фиг. 7 показывает в разобранном виде внешнее кольцо, изображенное на фиг. 6. Фиг. 8 изображает поперечное сечение другого варианта реализации внешнего кольца. Фиг. 9 показывает вид сверху одного варианта реализации устройства для обрезания, в соответствии с сущностью изобретения, на котором изображена охватывающая соединительная часть на внешнем кольце. Фиг. 10 сверху изображает вид первого и четвертого вариантов реализации внешнего кольца. Фиг. 11 сверху показывает вид второго варианта реализации внешнего кольца. Фиг. 12 изображает поперечное сечение пятого варианта реализации внешнего кольца. Фиг. 13 показывает поперечное сечение шестого варианта реализации внешнего кольца. Настоящее изобретение относится к одноразовым устройствам для обрезания. Как показано на фиг. 4-11, одноразовое устройство для обрезания содержит внутреннее кольцо 2 и внешнее кольцо 1,имеющее место раскрытия 10. Внутреннее кольцо 2 имеет размеры и форму, обеспечивающие его размещение внутри внешнего кольца 1. Внешнее кольцо 1 имеет боковину 100, соединенную с кольцевым лезвием 11. Боковина внешнего кольца снабжена фиксатором 7, образующим вместе с боковиной и круговым лезвием круговой фиксирующий промежуток, используемый для удерживания прокладки. Фиг. 5 показывает поперечное сечение внешнего кольца 1 первого варианта реализации одноразового устройства для обрезания. Круговое лезвие 11 в данном варианте реализации изобретения содержит набор с двумя лезвиями. Фиксатор 7 содержит круговую пластину 71, имеющую форму обычной механической шайбы, расположенной с внутренней стороны боковины 100 внешнего кольца 1. Круговая пластина 71 содержит место раскрытия 710, совпадающее с местом раскрытия 10 внешнего кольца 1. В данном варианте реализации изобретения ширина K1 круговой пластины 71 меньше ширины K2 кругового лезвия 11. Круговая пластина 71 и верхнее лезвие кругового лезвия 11 образуют круговой фиксирующий промежуток А, предназначенный для крепления прокладки. Лезвие, используемое с данным фиксатором и фиксирующим промежутком, может содержать набор с группой лезвий. Фиг. 11 показывает внешнее кольцо 2 второго варианта реализации изобретения. Фиксатор 7 содержит упоры 72, расположенные с внутренней стороны боковины внешнего кольца 1. В данном варианте реализации изобретения длина K3 упора 72 меньше ширины K2 кругового лезвия 11. Упоры 72 и верхнее лезвие кругового лезвия 11 образуют круговой фиксирующий промежуток, предназначенный для фиксации прокладки. В другом варианте реализации изобретения количество упоров 72 может быть больше или меньше количества упоров, показанных на фиг. 11. Кроме того, ширина Н каждого упора может быть больше или меньше ширины, показанной на фиг. 11. Фиг. 8 изображает поперечное сечение внешнего кольца 1 третьего варианта реализации изобретения. Фиксатор 7 содержит группу крючков 73, направленных внутрь внешнего кольца 1. Крючки 73 и верхнее лезвие кругового лезвия 11 образуют круговой фиксирующий промежуток, предназначенный для фиксации прокладки. Крючки 73 могут иметь форму, отличную от показанной на фиг. 8, причем в других вариантах реализации может быть использовано большее или меньшее количество крючков 73. Крючки 73, показанные на чертеже, могут иметь любую другую структуру, способную фиксировать прокладку у верхнего лезвия кругового лезвия 11. Фиг. 5-7 показывают поперечное сечение внешнего кольца 1 и три варианта реализации фиксатора,причем фиксатор может быть соединен с боковиной 100 посредством соединительной конструкции типа"защлка", при этом в таких вариантах реализации изобретения фиксатор представляет собой круговую пластину 71. На фиг. 5 показана круговая пластина 71, выполненная как единое целое с кольцевым лезвием 11. На фиг. 6 показан фиксатор 7, выполненный как независимая съемная конструкция. На фиг. 7 в разобранном виде показан изображенный на фиг. 6 фиксатор 7, содержащий охватываемую соединительную часть 711, предназначенную для введения в охватывающую соединительную часть, сформированную в боковине 100. Круговая пластина 71 содержит место раскрытия 710, совпадающее с местом раскрытия 10 внешнего кольца 1. Как показано на фиг. 10, ширина K1 круговой пластины меньше, чем ширина K2 кругового лезвия 11. Круговая пластина 71 и расположенное рядом круговое лезвие 11 образуют фиксирующий промежуток А. Круговой фиксирующий промежуток А предназначен для удерживания прокладки. Как показано на фиг. 9, боковина 100 внешнего кольца 1 содержит группу охватывающих соединительных частей 712 для принятия в себя соответствующих охватываемых соединительных частей 711,расположенных на фиксаторе 7. Как показано на фиг. 9, охватывающие соединительные части 712 расположены в виде шести пар по окружности боковины 11, хотя расположение охватывающих соединительных частей 712 в других вариантах реализации может быть другим. Охватываемые соединительные части 711 расположены в соответствующих местах фиксатора 7. В другом варианте осуществления изобретения охватывающие соединительные части 712 могут быть расположены на фиксаторе 7, а охватываемые соединительные части 711 могут быть расположены на верхней части боковины 11. Охватываемые соединительные части 711 могут представлять собой штырь, болт, язычок или другой объект, который при введении в охватывающие части 712 предотвращает смещение фиксатора 7. Охватывающие соединительные части 712 могут представлять собой отверстие, резьбовую вставку, резьбовое отверстие или любую другую полость для принятия в себя охватываемых соединительных частей 711. Согласно другому варианту осуществления изобретения, охватывающие соединительные части 712 содержат резьбовое отверстие, а охватываемые соединительные части 711 содержат винты, которые размещаются в отверстиях, выполненных в фиксаторе 7. Фиксатор 7 может быть снят с внешнего кольца 1, что позволяет легко поместить прокладку на верхнюю часть кругового лезвия, после чего фиксатор может быть помещен на верхнюю часть боковины 11 внешнего кольца, посредством чего осуществляется фиксация прокладки. Фиг. 12 показывает поперечное сечение пятого варианта реализации изобретения, содержащего внешнее кольцо 1 и круговое лезвие 11, имеющее два круговых лезвия. Фиксатор содержит круглую пластину 8, уже описанную применительно к фиксатору 7. Однако в этом варианте реализации изобретения фиксатор 8 дополнительно содержит круговую боковину 81 без места раскрытия. Круговая боковина 81 имеет диаметр, достаточно большой для размещения круговой боковины 81 сверху на боковине 100. Как и в других вариантах реализации изобретения, ширина фиксатора 8 меньше ширины кругового лезвия 11. Согласно другому варианту реализации изобретения круговая боковина 81 соединена с боковиной 100, как крышка коробки для завтрака. Фиксатор 8 может быть дополнительно закреплен на боковине 100 посредством резьбовых отверстий в боковине 11, отверстий в боковине 81 и винтов, скрепляющих данные части. Фиг. 13 показывает поперечное сечение шестого варианта реализации изобретения, в котором круговая боковина 81 расположена в пределах внутренней стороны боковины 100. Круговая боковина 81 и боковина 100 внешнего кольца содержат винтовую резьбу, так что круговая боковина и внешнее кольцо скреплены друг с другом посредством винтов, вкрученных в винтовую резьбу. Согласно одному из вариантов реализации изобретения прокладка может представлять собой компонент одноразового устройства для обрезания или приобретаться как дополнительная принадлежность. Прокладка может быть выполнена из абсорбирующего материала, способного абсорбировать различные медикаменты. Медикаменты могут содержать дезинфицирующие медикаменты, анестетики или другие медикаменты. В другом варианте реализации изобретения прокладка выполнена в виде обычной резиновой прокладки для предотвращения распространения бактерий в операционном поле. Прокладка также может быть выполнена из нетканого материала, хлопка, губки или любого другого абсорбирующего материала, содержащего или не содержащего медикамент. Таким образом, настоящее изобретение относится к одноразовому устройству для обрезания, содержащему круговой фиксирующий промежуток, фиксирующий прокладку, для увеличения безопасности устройства для обрезания и уменьшения боли, испытываемой пациентом после операции. Устройство можно использовать с любыми инструментами для обрезания. Из приведенного описания специалисту в данной области очевидно, что оптимальные отношения размеров различных компонентов содержат вариации в размерах, материалах, внешнем виде, форме,функции и способе работы, сборки и использования. Все отношения, эквивалентные приведенным на чертежах и представленным в описании, охватываются рассмотренными здесь вариантами реализации изобретения. Таким образом, вышеизложенная информация является лишь иллюстрацией представленных здесь принципов и описания. Кроме того, поскольку специалисты в данной области могут предложить многочисленные модификации и изменения, представленные здесь варианты реализации конструкции и работы не ограничивают изобретение. Соответственно, все подходящие модификации и эквиваленты подпадают под действие настоящего раскрытия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноразовый аппарат для наложения анастомоза при обрезании, включающий в себя внутреннее кольцо (2), предназначенное для размещения во внешнем кольце (1); внешнее кольцо (1), содержащее место раскрытия (10) и боковину (100); круговое лезвие (11), расположенное вдоль внутренней окружности боковины (100); фиксатор (71) для размещения на верхней части боковины (100), образующий между собой и круговым лезвием (11) фиксирующий промежуток (7), предназначенный для фиксации прокладки. 2. Устройство для наложения анастомоза по п.1, в котором указанный фиксатор (71) содержит круговую пластину, расположенную с внутренней стороны боковины (100), причем указанная круговая пластина содержит второе место раскрытия, совпадающее с местом раскрытия (10) внешнего кольца (1), при этом ширина (K1) круговой пластины меньше ширины (K2) указанного кругового лезвия (11), а круговая пластина и расположенное рядом круговое лезвие (11) образуют фиксирующий промежуток (7) для фиксации прокладки. 3. Устройство для наложения анастомоза по п.1, в котором указанный фиксатор (71) содержит группу упоров (72), расположенных с внутренней стороны боковины (100), причем длина указанных упоров (72) меньше ширины (K2) указанного кругового лезвия (11), при этом упоры (72) и расположенное рядом круговое лезвие (11) образуют фиксирующий промежуток (7) для фиксации прокладки. 4. Устройство для наложения анастомоза по п.1, в котором указанный фиксатор (71) содержит крючки (73), расположенные с внутренней стороны боковины (100), причем указанные крючки (73) и расположенное рядом круговое лезвие (11) образуют фиксирующий промежуток (7) для фиксации прокладки. 5. Устройство для наложения анастомоза по п.1, в котором указанный фиксатор (71) соединен с боковиной (100) посредством соединительной конструкции типа "защлка", при этом фиксатор (71) представляет собой круговую пластину, расположенную с внутренней стороны боковины (100), причем круговая пластина содержит второе место раскрытия, совпадающее с местом раскрытия (10) внешнего кольца (1), а ширина (K1) круговой пластины меньше ширины (K2) кругового лезвия (11), при этом круговая пластина и расположенное рядом круговое лезвие (11) образуют фиксирующий промежуток (7) для фиксации прокладки. 6. Устройство для наложения анастомоза по п.5, в котором указанный фиксатор (71) содержит одну или большее количество охватываемых соединительных частей (711), расположенных на окружности фиксатора (71), а боковина (100) содержит соответствующее количество охватывающих соединительных частей (712) или фиксатор (71) содержит одну или большее количество охватывающих соединительных частей (712), расположенных на окружности фиксатора (71), а боковина (100) содержит соответствующее количество охватываемых соединительных частей (711). 7. Устройство для наложения анастомоза по п.6, в котором указанная охватываемая соединительная часть (711) содержит штырь, а указанная охватывающая соединительная часть (712) содержит отверстие. 8. Устройство для наложения анастомоза по п.1, в котором указанный фиксатор (71) содержит круглое кольцо, при этом круглое кольцо содержит круговую боковину (81) без места раскрытия, расположенное с внешней стороны круглого кольца, причем круглое кольцо покрывает боковину (100) посредством круговой боковины (81), а ширина круглого кольца меньше ширины (K2) кругового лезвия(11). 9. Устройство для наложения анастомоза по п.8, в котором круговая боковина (81) покрывает наружную сторону боковины (100) внешнего кольца (1). 10. Устройство для наложения анастомоза по п.8, в котором круговая боковина (81) покрывает внутреннюю сторону боковины внешнего кольца (1). 11. Устройство для наложения анастомоза по любому из п.9 или 10, в котором и круговая боковина(81), и боковина (100) внешнего кольца (1) содержат винтовую резьбу, причем круговая боковина (81) и внешнее кольцо (1) соединены вместе посредством винтов, вкрученных в винтовую резьбу. 12. Устройство для наложения анастомоза по любому из пп.1-10, в котором указанная прокладка содержит абсорбирующий материал. 13. Устройство для наложения анастомоза по п.12, в котором указанный абсорбирующий материал выбран из группы, включающей нетканые материалы, хлопок и губку. 14. Устройство для наложения анастомоза по п.12, кроме того, содержащее медикамент, удерживаемый неткаными материалами, хлопком и губкой.
