Двухемкостная полностью автоматизированная машина для заваривания чая

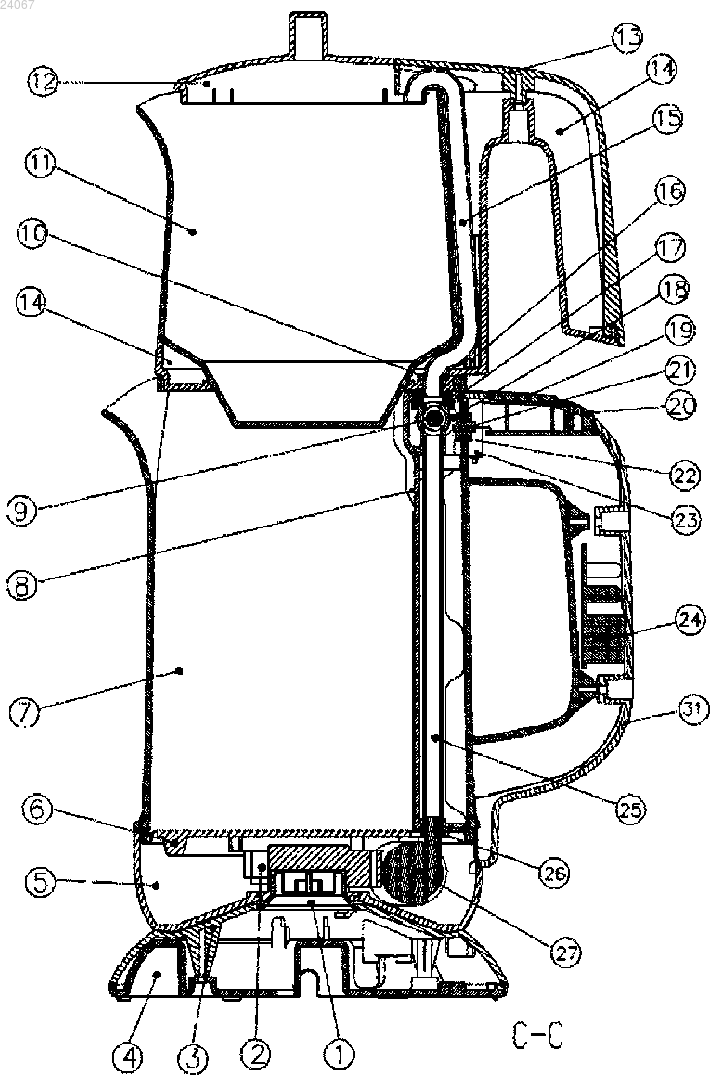

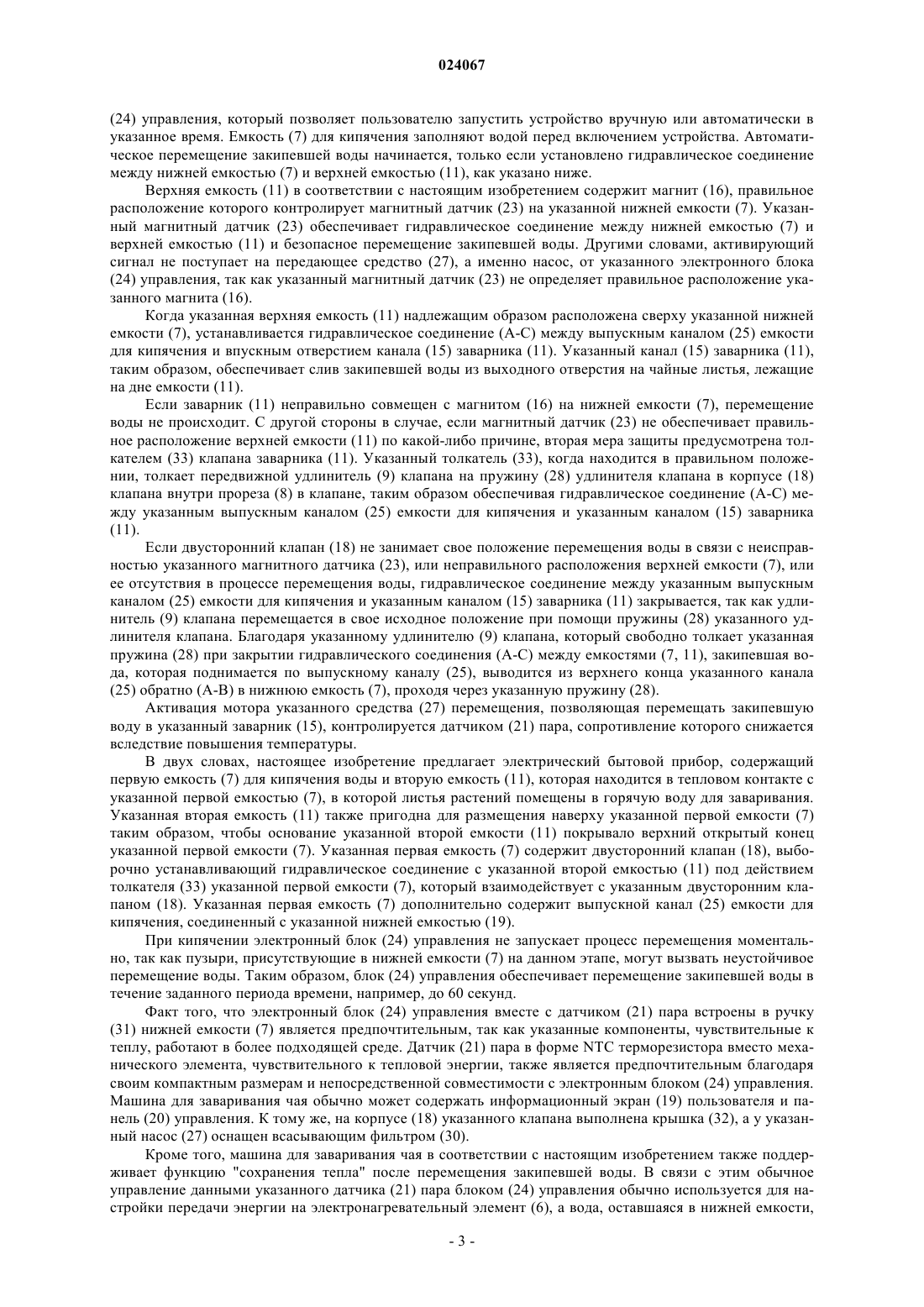

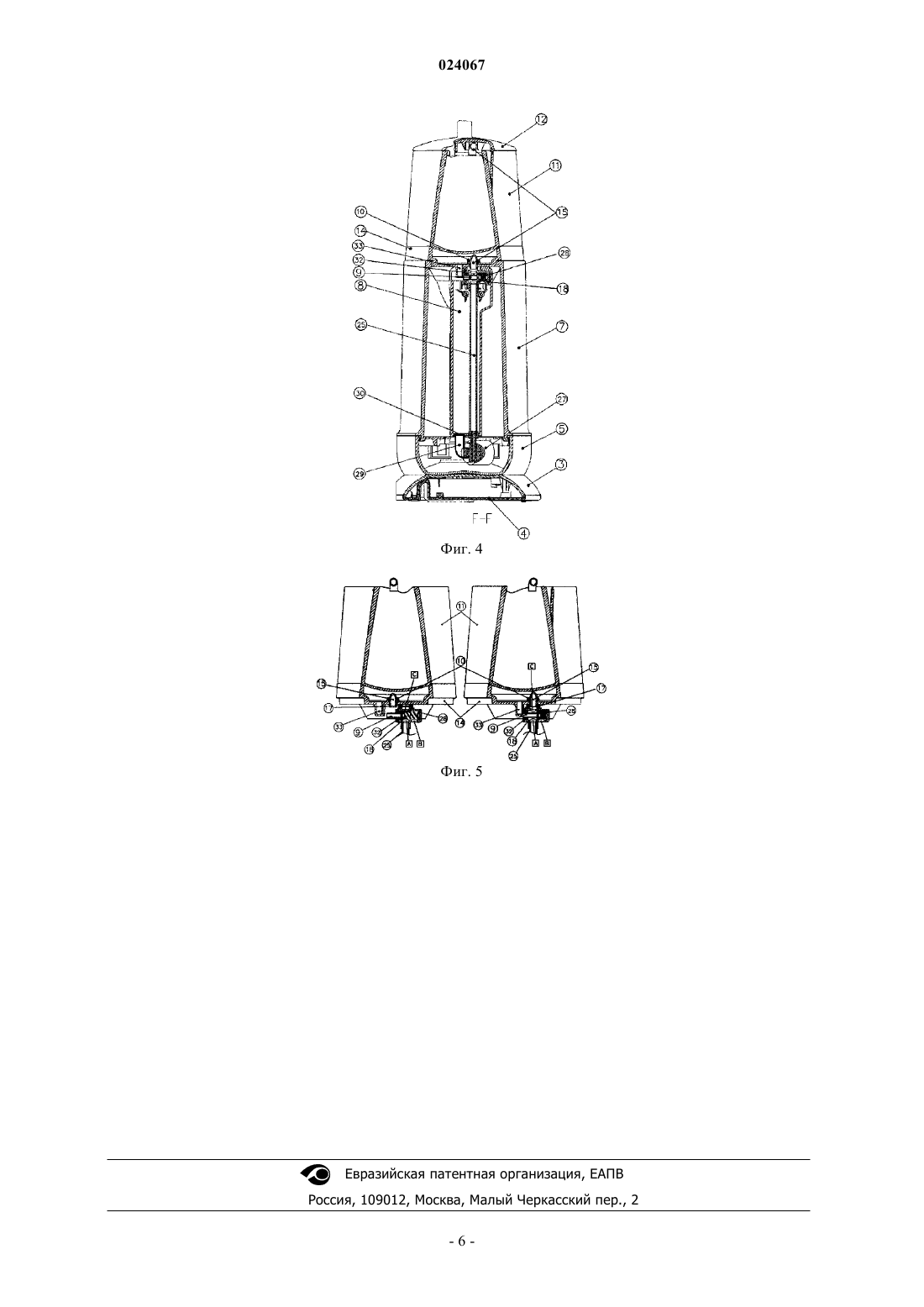

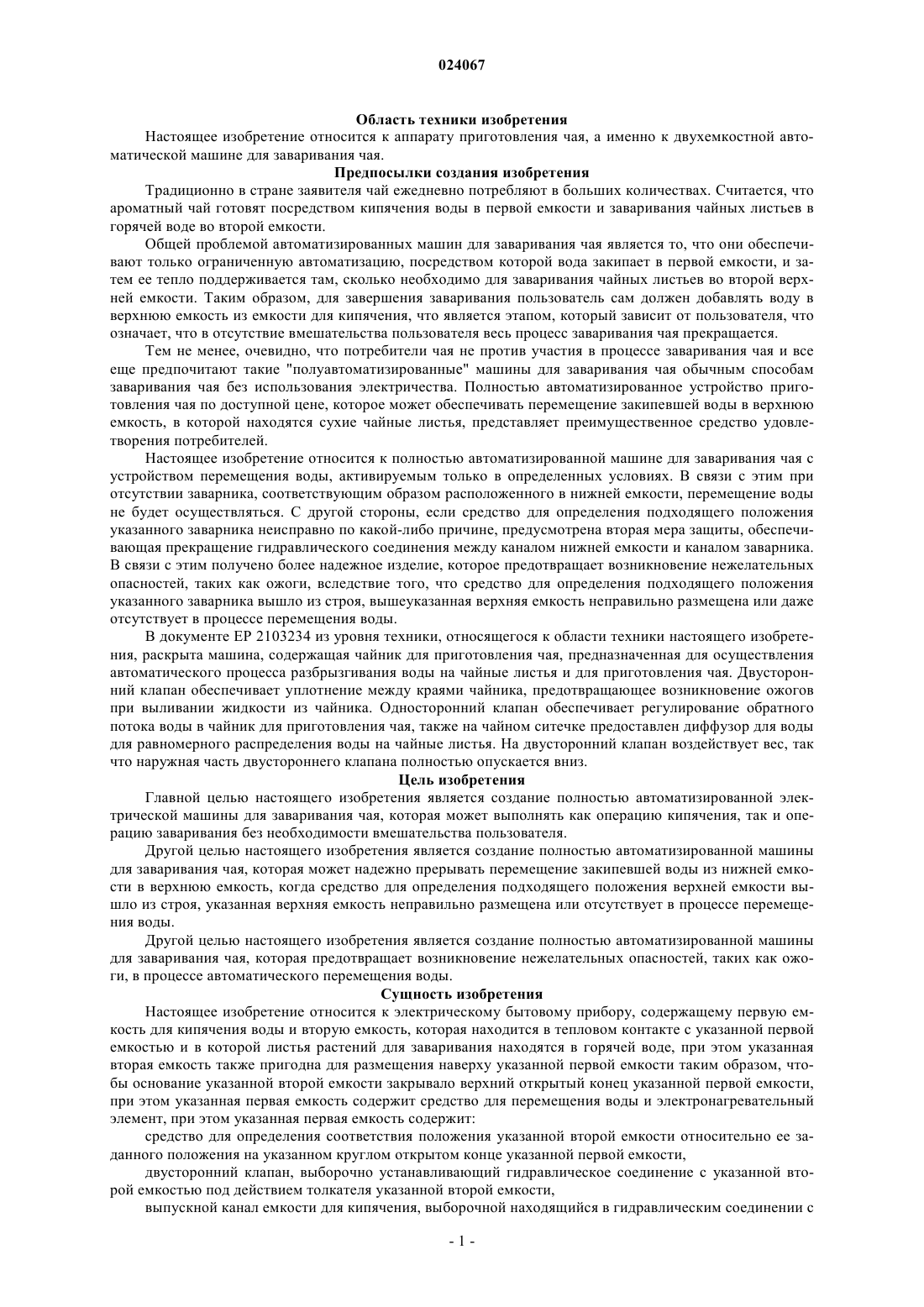

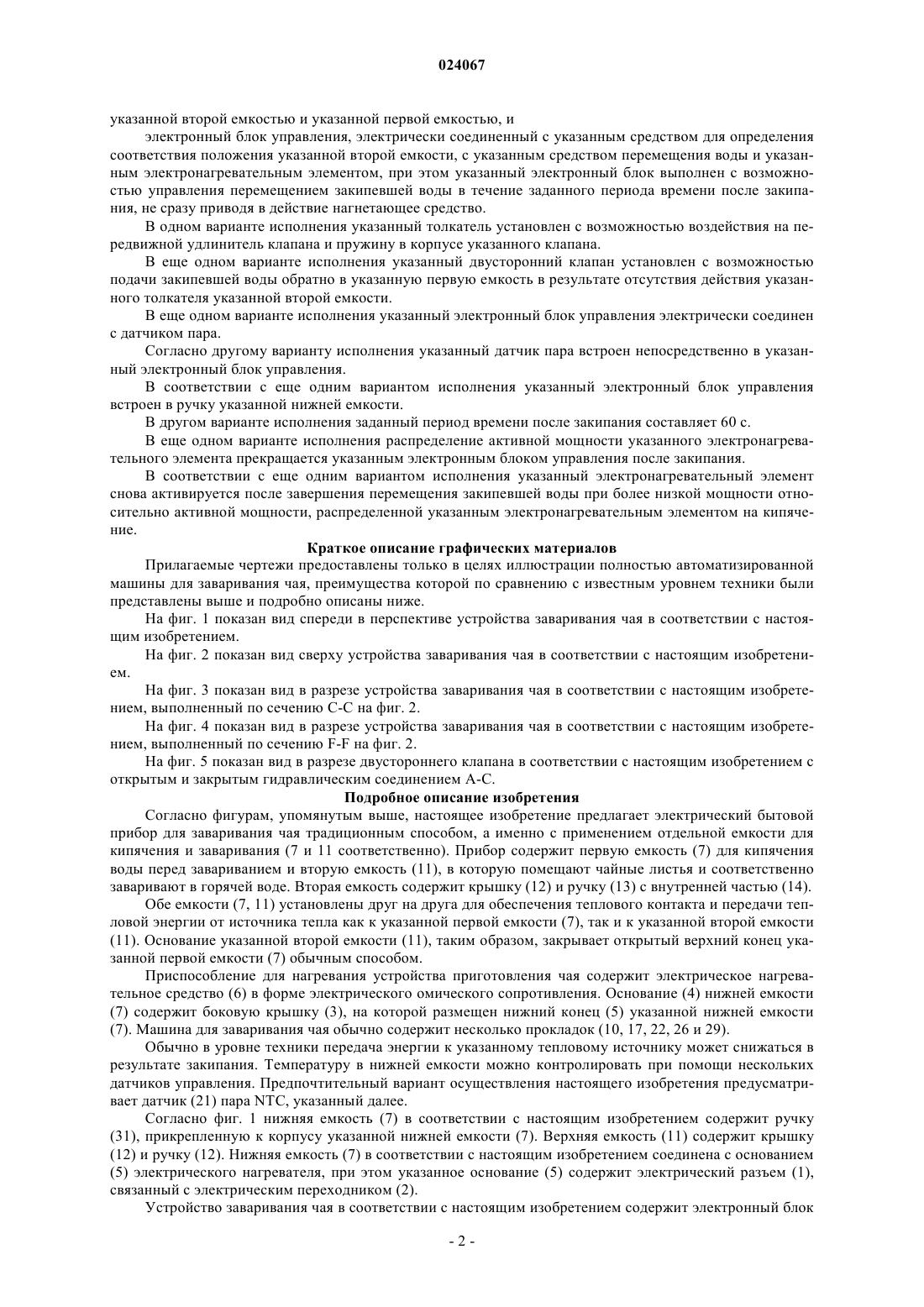

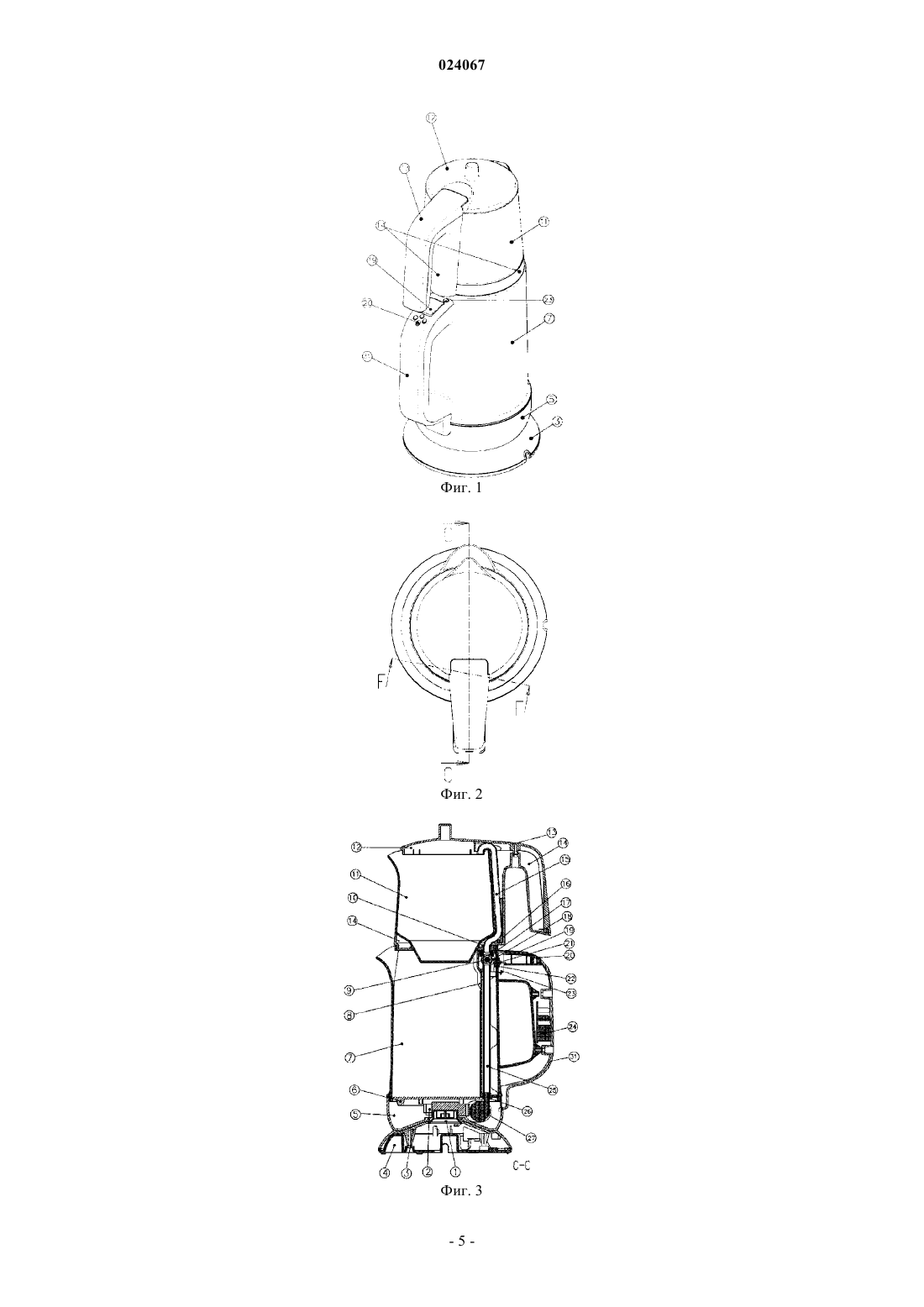

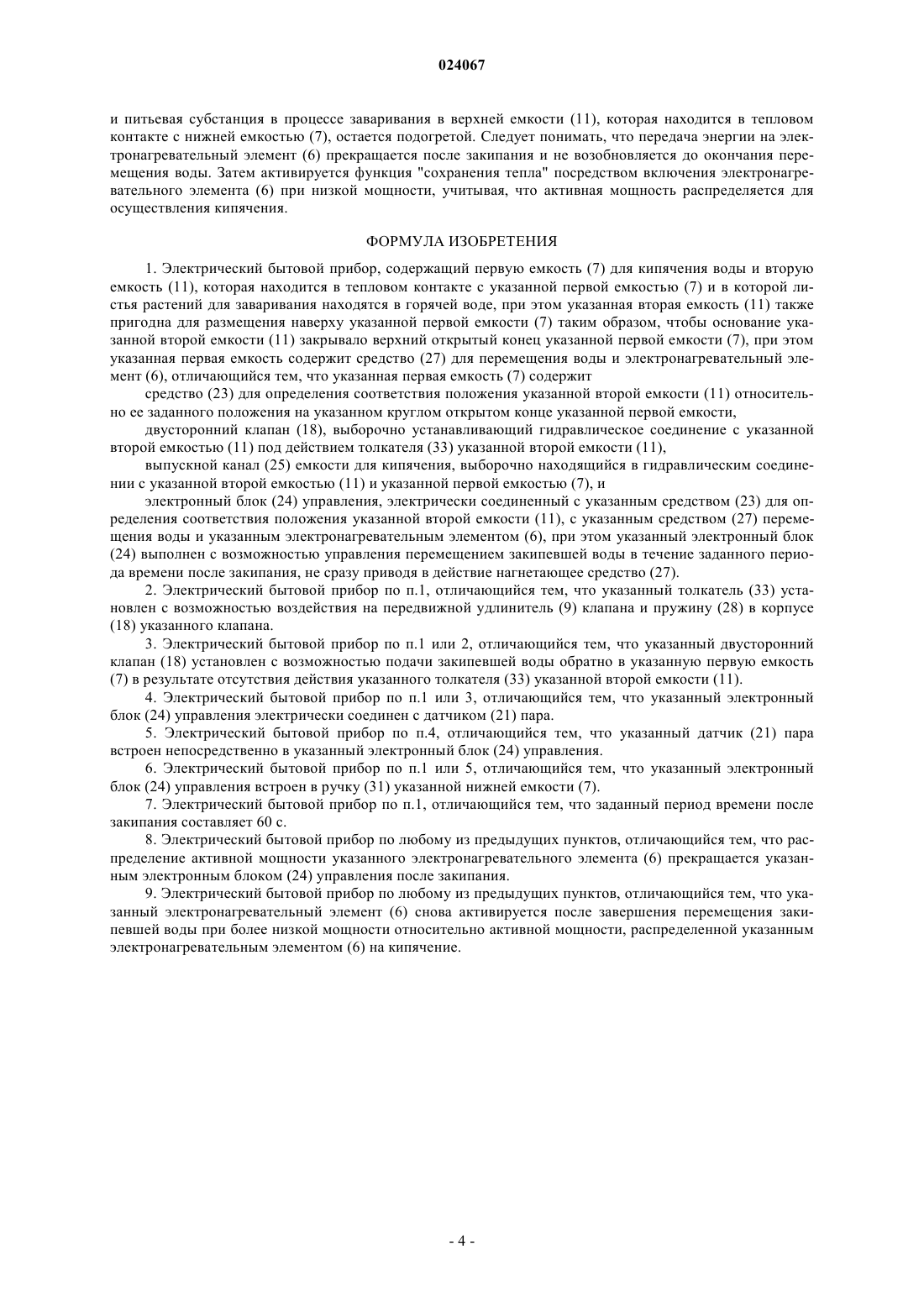

ДВУХЕМКОСТНАЯ ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННАЯ МАШИНА ДЛЯ ЗАВАРИВАНИЯ ЧАЯ Настоящее изобретение относится к электрическому бытовому прибору, содержащему первую емкость (7) для кипячения воды и вторую емкость (11), которая находится в тепловом контакте с указанной первой емкостью (7) и в которой листья растений для заваривания находятся в горячей воде, при этом указанная вторая емкость (11) также пригодна для размещения наверху указанной первой емкости (7) таким образом, чтобы основание указанной второй емкости (11) закрывало верхний открытый конец указанной первой емкости (7), при этом указанная первая емкость содержит средство (27) для перемещения воды и электронагревательный элемент (6),при этом указанная первая емкость (7) содержит средство (23) для определения соответствия положения указанной второй емкости (11) относительно ее заданного положения на указанном круглом открытом конце указанной первой емкости; двусторонний клапан (18), выборочно устанавливающий гидравлическое соединение с указанной второй емкостью (11) под действием толкателя (33) указанной второй емкости (11); выпускной канал (25) емкости для кипячения,выборочно находящийся в гидравлическим соединении с указанной второй емкостью (11) и указанной первой емкостью (7); и электронный блок (24) управления, электрически соединенный с указанным средством (23) для определения соответствия положения указанной второй емкости(11), с указанным средством (27) перемещения воды и указанным электронагревательным элементом (6), при этом указанный электронный блок (24) выполнен с возможностью управления перемещением закипевшей воды в течение заданного периода времени после закипания, не сразу приводя в действие нагнетающее средство (27).(71)(73) Заявитель и патентовладелец: ЭКСЕН МАКИНЕ САНАЙИ ВЕ ТИДЖАРЕТ А.Ш. (TR) Область техники изобретения Настоящее изобретение относится к аппарату приготовления чая, а именно к двухемкостной автоматической машине для заваривания чая. Предпосылки создания изобретения Традиционно в стране заявителя чай ежедневно потребляют в больших количествах. Считается, что ароматный чай готовят посредством кипячения воды в первой емкости и заваривания чайных листьев в горячей воде во второй емкости. Общей проблемой автоматизированных машин для заваривания чая является то, что они обеспечивают только ограниченную автоматизацию, посредством которой вода закипает в первой емкости, и затем ее тепло поддерживается там, сколько необходимо для заваривания чайных листьев во второй верхней емкости. Таким образом, для завершения заваривания пользователь сам должен добавлять воду в верхнюю емкость из емкости для кипячения, что является этапом, который зависит от пользователя, что означает, что в отсутствие вмешательства пользователя весь процесс заваривания чая прекращается. Тем не менее, очевидно, что потребители чая не против участия в процессе заваривания чая и все еще предпочитают такие "полуавтоматизированные" машины для заваривания чая обычным способам заваривания чая без использования электричества. Полностью автоматизированное устройство приготовления чая по доступной цене, которое может обеспечивать перемещение закипевшей воды в верхнюю емкость, в которой находятся сухие чайные листья, представляет преимущественное средство удовлетворения потребителей. Настоящее изобретение относится к полностью автоматизированной машине для заваривания чая с устройством перемещения воды, активируемым только в определенных условиях. В связи с этим при отсутствии заварника, соответствующим образом расположенного в нижней емкости, перемещение воды не будет осуществляться. С другой стороны, если средство для определения подходящего положения указанного заварника неисправно по какой-либо причине, предусмотрена вторая мера защиты, обеспечивающая прекращение гидравлического соединения между каналом нижней емкости и каналом заварника. В связи с этим получено более надежное изделие, которое предотвращает возникновение нежелательных опасностей, таких как ожоги, вследствие того, что средство для определения подходящего положения указанного заварника вышло из строя, вышеуказанная верхняя емкость неправильно размещена или даже отсутствует в процессе перемещения воды. В документе ЕР 2103234 из уровня техники, относящегося к области техники настоящего изобретения, раскрыта машина, содержащая чайник для приготовления чая, предназначенная для осуществления автоматического процесса разбрызгивания воды на чайные листья и для приготовления чая. Двусторонний клапан обеспечивает уплотнение между краями чайника, предотвращающее возникновение ожогов при выливании жидкости из чайника. Односторонний клапан обеспечивает регулирование обратного потока воды в чайник для приготовления чая, также на чайном ситечке предоставлен диффузор для воды для равномерного распределения воды на чайные листья. На двусторонний клапан воздействует вес, так что наружная часть двустороннего клапана полностью опускается вниз. Цель изобретения Главной целью настоящего изобретения является создание полностью автоматизированной электрической машины для заваривания чая, которая может выполнять как операцию кипячения, так и операцию заваривания без необходимости вмешательства пользователя. Другой целью настоящего изобретения является создание полностью автоматизированной машины для заваривания чая, которая может надежно прерывать перемещение закипевшей воды из нижней емкости в верхнюю емкость, когда средство для определения подходящего положения верхней емкости вышло из строя, указанная верхняя емкость неправильно размещена или отсутствует в процессе перемещения воды. Другой целью настоящего изобретения является создание полностью автоматизированной машины для заваривания чая, которая предотвращает возникновение нежелательных опасностей, таких как ожоги, в процессе автоматического перемещения воды. Сущность изобретения Настоящее изобретение относится к электрическому бытовому прибору, содержащему первую емкость для кипячения воды и вторую емкость, которая находится в тепловом контакте с указанной первой емкостью и в которой листья растений для заваривания находятся в горячей воде, при этом указанная вторая емкость также пригодна для размещения наверху указанной первой емкости таким образом, чтобы основание указанной второй емкости закрывало верхний открытый конец указанной первой емкости,при этом указанная первая емкость содержит средство для перемещения воды и электронагревательный элемент, при этом указанная первая емкость содержит: средство для определения соответствия положения указанной второй емкости относительно ее заданного положения на указанном круглом открытом конце указанной первой емкости,двусторонний клапан, выборочно устанавливающий гидравлическое соединение с указанной второй емкостью под действием толкателя указанной второй емкости,выпускной канал емкости для кипячения, выборочной находящийся в гидравлическим соединении с указанной второй емкостью и указанной первой емкостью, и электронный блок управления, электрически соединенный с указанным средством для определения соответствия положения указанной второй емкости, с указанным средством перемещения воды и указанным электронагревательным элементом, при этом указанный электронный блок выполнен с возможностью управления перемещением закипевшей воды в течение заданного периода времени после закипания, не сразу приводя в действие нагнетающее средство. В одном варианте исполнения указанный толкатель установлен с возможностью воздействия на передвижной удлинитель клапана и пружину в корпусе указанного клапана. В еще одном варианте исполнения указанный двусторонний клапан установлен с возможностью подачи закипевшей воды обратно в указанную первую емкость в результате отсутствия действия указанного толкателя указанной второй емкости. В еще одном варианте исполнения указанный электронный блок управления электрически соединен с датчиком пара. Согласно другому варианту исполнения указанный датчик пара встроен непосредственно в указанный электронный блок управления. В соответствии с еще одним вариантом исполнения указанный электронный блок управления встроен в ручку указанной нижней емкости. В другом варианте исполнения заданный период времени после закипания составляет 60 с. В еще одном варианте исполнения распределение активной мощности указанного электронагревательного элемента прекращается указанным электронным блоком управления после закипания. В соответствии с еще одним вариантом исполнения указанный электронагревательный элемент снова активируется после завершения перемещения закипевшей воды при более низкой мощности относительно активной мощности, распределенной указанным электронагревательным элементом на кипячение. Краткое описание графических материалов Прилагаемые чертежи предоставлены только в целях иллюстрации полностью автоматизированной машины для заваривания чая, преимущества которой по сравнению с известным уровнем техники были представлены выше и подробно описаны ниже. На фиг. 1 показан вид спереди в перспективе устройства заваривания чая в соответствии с настоящим изобретением. На фиг. 2 показан вид сверху устройства заваривания чая в соответствии с настоящим изобретением. На фиг. 3 показан вид в разрезе устройства заваривания чая в соответствии с настоящим изобретением, выполненный по сечению С-С на фиг. 2. На фиг. 4 показан вид в разрезе устройства заваривания чая в соответствии с настоящим изобретением, выполненный по сечению F-F на фиг. 2. На фиг. 5 показан вид в разрезе двустороннего клапана в соответствии с настоящим изобретением с открытым и закрытым гидравлическим соединением А-С. Подробное описание изобретения Согласно фигурам, упомянутым выше, настоящее изобретение предлагает электрический бытовой прибор для заваривания чая традиционным способом, а именно с применением отдельной емкости для кипячения и заваривания (7 и 11 соответственно). Прибор содержит первую емкость (7) для кипячения воды перед завариванием и вторую емкость (11), в которую помещают чайные листья и соответственно заваривают в горячей воде. Вторая емкость содержит крышку (12) и ручку (13) с внутренней частью (14). Обе емкости (7, 11) установлены друг на друга для обеспечения теплового контакта и передачи тепловой энергии от источника тепла как к указанной первой емкости (7), так и к указанной второй емкости(11). Основание указанной второй емкости (11), таким образом, закрывает открытый верхний конец указанной первой емкости (7) обычным способом. Приспособление для нагревания устройства приготовления чая содержит электрическое нагревательное средство (6) в форме электрического омического сопротивления. Основание (4) нижней емкости(7) содержит боковую крышку (3), на которой размещен нижний конец (5) указанной нижней емкости(7). Машина для заваривания чая обычно содержит несколько прокладок (10, 17, 22, 26 и 29). Обычно в уровне техники передача энергии к указанному тепловому источнику может снижаться в результате закипания. Температуру в нижней емкости можно контролировать при помощи нескольких датчиков управления. Предпочтительный вариант осуществления настоящего изобретения предусматривает датчик (21) пара NTC, указанный далее. Согласно фиг. 1 нижняя емкость (7) в соответствии с настоящим изобретением содержит ручку(31), прикрепленную к корпусу указанной нижней емкости (7). Верхняя емкость (11) содержит крышку(12) и ручку (12). Нижняя емкость (7) в соответствии с настоящим изобретением соединена с основанием(5) электрического нагревателя, при этом указанное основание (5) содержит электрический разъем (1),связанный с электрическим переходником (2). Устройство заваривания чая в соответствии с настоящим изобретением содержит электронный блок(24) управления, который позволяет пользователю запустить устройство вручную или автоматически в указанное время. Емкость (7) для кипячения заполняют водой перед включением устройства. Автоматическое перемещение закипевшей воды начинается, только если установлено гидравлическое соединение между нижней емкостью (7) и верхней емкостью (11), как указано ниже. Верхняя емкость (11) в соответствии с настоящим изобретением содержит магнит (16), правильное расположение которого контролирует магнитный датчик (23) на указанной нижней емкости (7). Указанный магнитный датчик (23) обеспечивает гидравлическое соединение между нижней емкостью (7) и верхней емкостью (11) и безопасное перемещение закипевшей воды. Другими словами, активирующий сигнал не поступает на передающее средство (27), а именно насос, от указанного электронного блока(24) управления, так как указанный магнитный датчик (23) не определяет правильное расположение указанного магнита (16). Когда указанная верхняя емкость (11) надлежащим образом расположена сверху указанной нижней емкости (7), устанавливается гидравлическое соединение (А-С) между выпускным каналом (25) емкости для кипячения и впускным отверстием канала (15) заварника (11). Указанный канал (15) заварника (11),таким образом, обеспечивает слив закипевшей воды из выходного отверстия на чайные листья, лежащие на дне емкости (11). Если заварник (11) неправильно совмещен с магнитом (16) на нижней емкости (7), перемещение воды не происходит. С другой стороны в случае, если магнитный датчик (23) не обеспечивает правильное расположение верхней емкости (11) по какой-либо причине, вторая мера защиты предусмотрена толкателем (33) клапана заварника (11). Указанный толкатель (33), когда находится в правильном положении, толкает передвижной удлинитель (9) клапана на пружину (28) удлинителя клапана в корпусе (18) клапана внутри прореза (8) в клапане, таким образом обеспечивая гидравлическое соединение (А-С) между указанным выпускным каналом (25) емкости для кипячения и указанным каналом (15) заварника(11). Если двусторонний клапан (18) не занимает свое положение перемещения воды в связи с неисправностью указанного магнитного датчика (23), или неправильного расположения верхней емкости (7), или ее отсутствия в процессе перемещения воды, гидравлическое соединение между указанным выпускным каналом (25) емкости для кипячения и указанным каналом (15) заварника (11) закрывается, так как удлинитель (9) клапана перемещается в свое исходное положение при помощи пружины (28) указанного удлинителя клапана. Благодаря указанному удлинителю (9) клапана, который свободно толкает указанная пружина (28) при закрытии гидравлического соединения (А-С) между емкостями (7, 11), закипевшая вода, которая поднимается по выпускному каналу (25), выводится из верхнего конца указанного канала(25) обратно (А-В) в нижнюю емкость (7), проходя через указанную пружину (28). Активация мотора указанного средства (27) перемещения, позволяющая перемещать закипевшую воду в указанный заварник (15), контролируется датчиком (21) пара, сопротивление которого снижается вследствие повышения температуры. В двух словах, настоящее изобретение предлагает электрический бытовой прибор, содержащий первую емкость (7) для кипячения воды и вторую емкость (11), которая находится в тепловом контакте с указанной первой емкостью (7), в которой листья растений помещены в горячую воду для заваривания. Указанная вторая емкость (11) также пригодна для размещения наверху указанной первой емкости (7) таким образом, чтобы основание указанной второй емкости (11) покрывало верхний открытый конец указанной первой емкости (7). Указанная первая емкость (7) содержит двусторонний клапан (18), выборочно устанавливающий гидравлическое соединение с указанной второй емкостью (11) под действием толкателя (33) указанной первой емкости (7), который взаимодействует с указанным двусторонним клапаном (18). Указанная первая емкость (7) дополнительно содержит выпускной канал (25) емкости для кипячения, соединенный с указанной нижней емкостью (19). При кипячении электронный блок (24) управления не запускает процесс перемещения моментально, так как пузыри, присутствующие в нижней емкости (7) на данном этапе, могут вызвать неустойчивое перемещение воды. Таким образом, блок (24) управления обеспечивает перемещение закипевшей воды в течение заданного периода времени, например, до 60 секунд. Факт того, что электронный блок (24) управления вместе с датчиком (21) пара встроены в ручку(31) нижней емкости (7) является предпочтительным, так как указанные компоненты, чувствительные к теплу, работают в более подходящей среде. Датчик (21) пара в форме NTC терморезистора вместо механического элемента, чувствительного к тепловой энергии, также является предпочтительным благодаря своим компактным размерам и непосредственной совместимости с электронным блоком (24) управления. Машина для заваривания чая обычно может содержать информационный экран (19) пользователя и панель (20) управления. К тому же, на корпусе (18) указанного клапана выполнена крышка (32), а у указанный насос (27) оснащен всасывающим фильтром (30). Кроме того, машина для заваривания чая в соответствии с настоящим изобретением также поддерживает функцию "сохранения тепла" после перемещения закипевшей воды. В связи с этим обычное управление данными указанного датчика (21) пара блоком (24) управления обычно используется для настройки передачи энергии на электронагревательный элемент (6), а вода, оставшаяся в нижней емкости,-3 024067 и питьевая субстанция в процессе заваривания в верхней емкости (11), которая находится в тепловом контакте с нижней емкостью (7), остается подогретой. Следует понимать, что передача энергии на электронагревательный элемент (6) прекращается после закипания и не возобновляется до окончания перемещения воды. Затем активируется функция "сохранения тепла" посредством включения электронагревательного элемента (6) при низкой мощности, учитывая, что активная мощность распределяется для осуществления кипячения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрический бытовой прибор, содержащий первую емкость (7) для кипячения воды и вторую емкость (11), которая находится в тепловом контакте с указанной первой емкостью (7) и в которой листья растений для заваривания находятся в горячей воде, при этом указанная вторая емкость (11) также пригодна для размещения наверху указанной первой емкости (7) таким образом, чтобы основание указанной второй емкости (11) закрывало верхний открытый конец указанной первой емкости (7), при этом указанная первая емкость содержит средство (27) для перемещения воды и электронагревательный элемент (6), отличающийся тем, что указанная первая емкость (7) содержит средство (23) для определения соответствия положения указанной второй емкости (11) относительно ее заданного положения на указанном круглом открытом конце указанной первой емкости,двусторонний клапан (18), выборочно устанавливающий гидравлическое соединение с указанной второй емкостью (11) под действием толкателя (33) указанной второй емкости (11),выпускной канал (25) емкости для кипячения, выборочно находящийся в гидравлическим соединении с указанной второй емкостью (11) и указанной первой емкостью (7), и электронный блок (24) управления, электрически соединенный с указанным средством (23) для определения соответствия положения указанной второй емкости (11), с указанным средством (27) перемещения воды и указанным электронагревательным элементом (6), при этом указанный электронный блок(24) выполнен с возможностью управления перемещением закипевшей воды в течение заданного периода времени после закипания, не сразу приводя в действие нагнетающее средство (27). 2. Электрический бытовой прибор по п.1, отличающийся тем, что указанный толкатель (33) установлен с возможностью воздействия на передвижной удлинитель (9) клапана и пружину (28) в корпусе(18) указанного клапана. 3. Электрический бытовой прибор по п.1 или 2, отличающийся тем, что указанный двусторонний клапан (18) установлен с возможностью подачи закипевшей воды обратно в указанную первую емкость(7) в результате отсутствия действия указанного толкателя (33) указанной второй емкости (11). 4. Электрический бытовой прибор по п.1 или 3, отличающийся тем, что указанный электронный блок (24) управления электрически соединен с датчиком (21) пара. 5. Электрический бытовой прибор по п.4, отличающийся тем, что указанный датчик (21) пара встроен непосредственно в указанный электронный блок (24) управления. 6. Электрический бытовой прибор по п.1 или 5, отличающийся тем, что указанный электронный блок (24) управления встроен в ручку (31) указанной нижней емкости (7). 7. Электрический бытовой прибор по п.1, отличающийся тем, что заданный период времени после закипания составляет 60 с. 8. Электрический бытовой прибор по любому из предыдущих пунктов, отличающийся тем, что распределение активной мощности указанного электронагревательного элемента (6) прекращается указанным электронным блоком (24) управления после закипания. 9. Электрический бытовой прибор по любому из предыдущих пунктов, отличающийся тем, что указанный электронагревательный элемент (6) снова активируется после завершения перемещения закипевшей воды при более низкой мощности относительно активной мощности, распределенной указанным электронагревательным элементом (6) на кипячение.
