Одноразовое зажимное устройство для обрезания

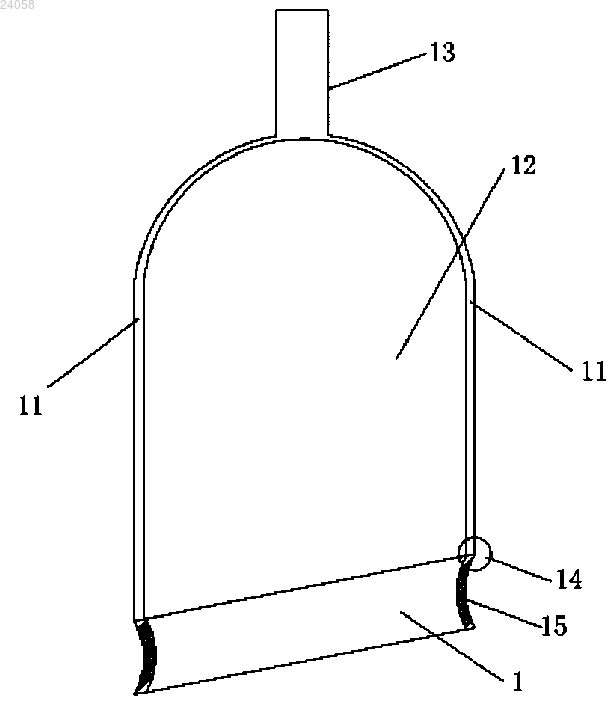

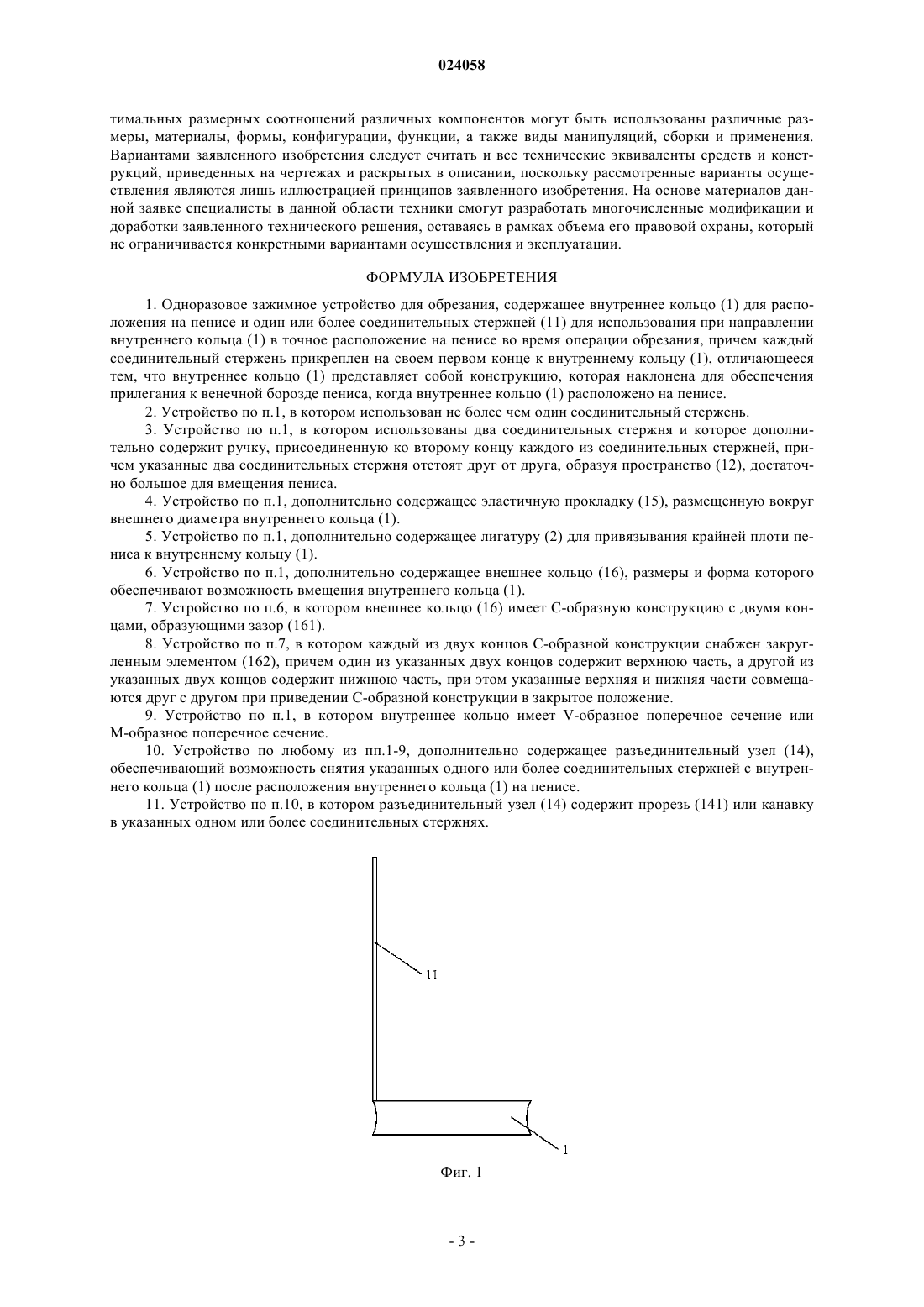

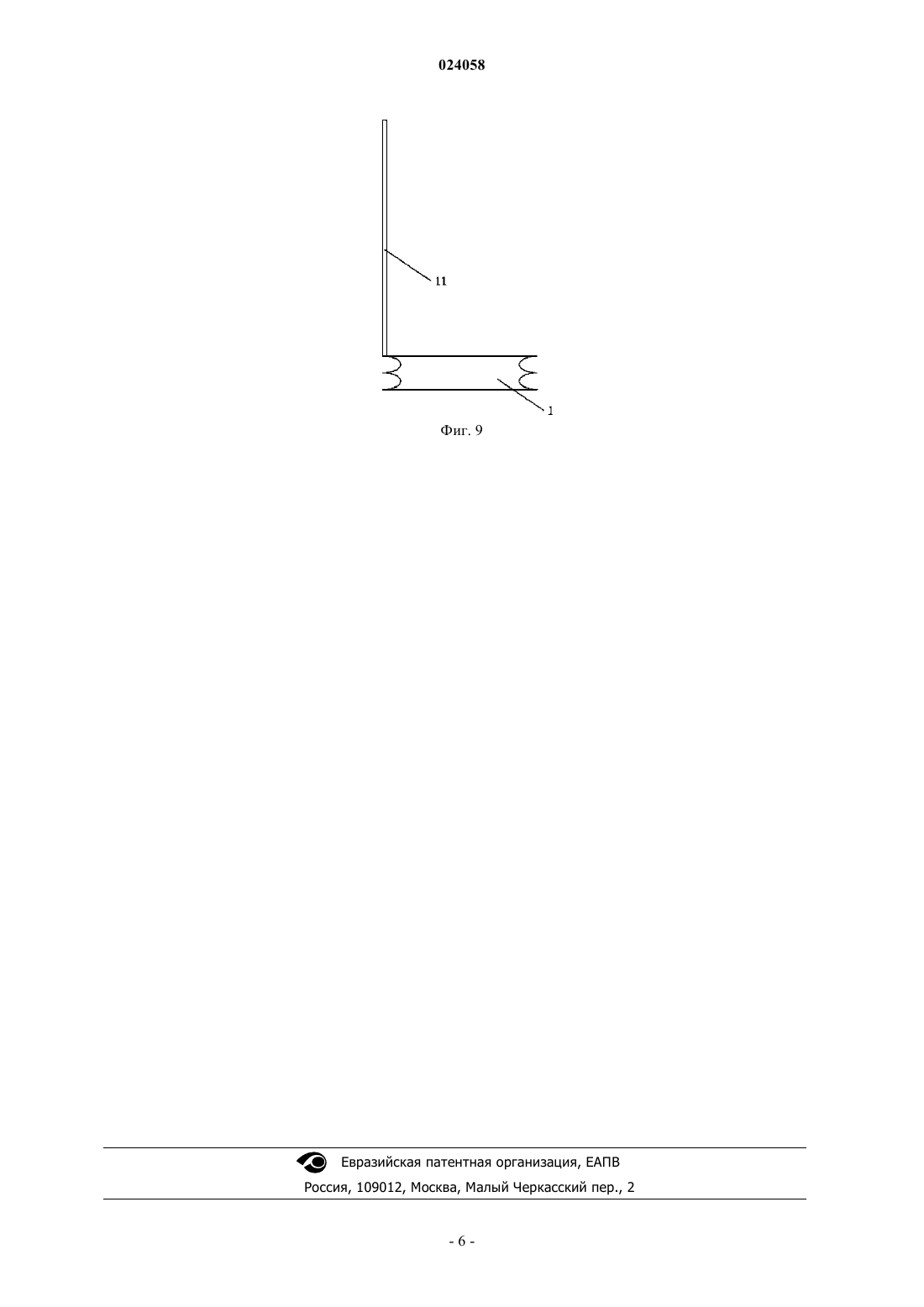

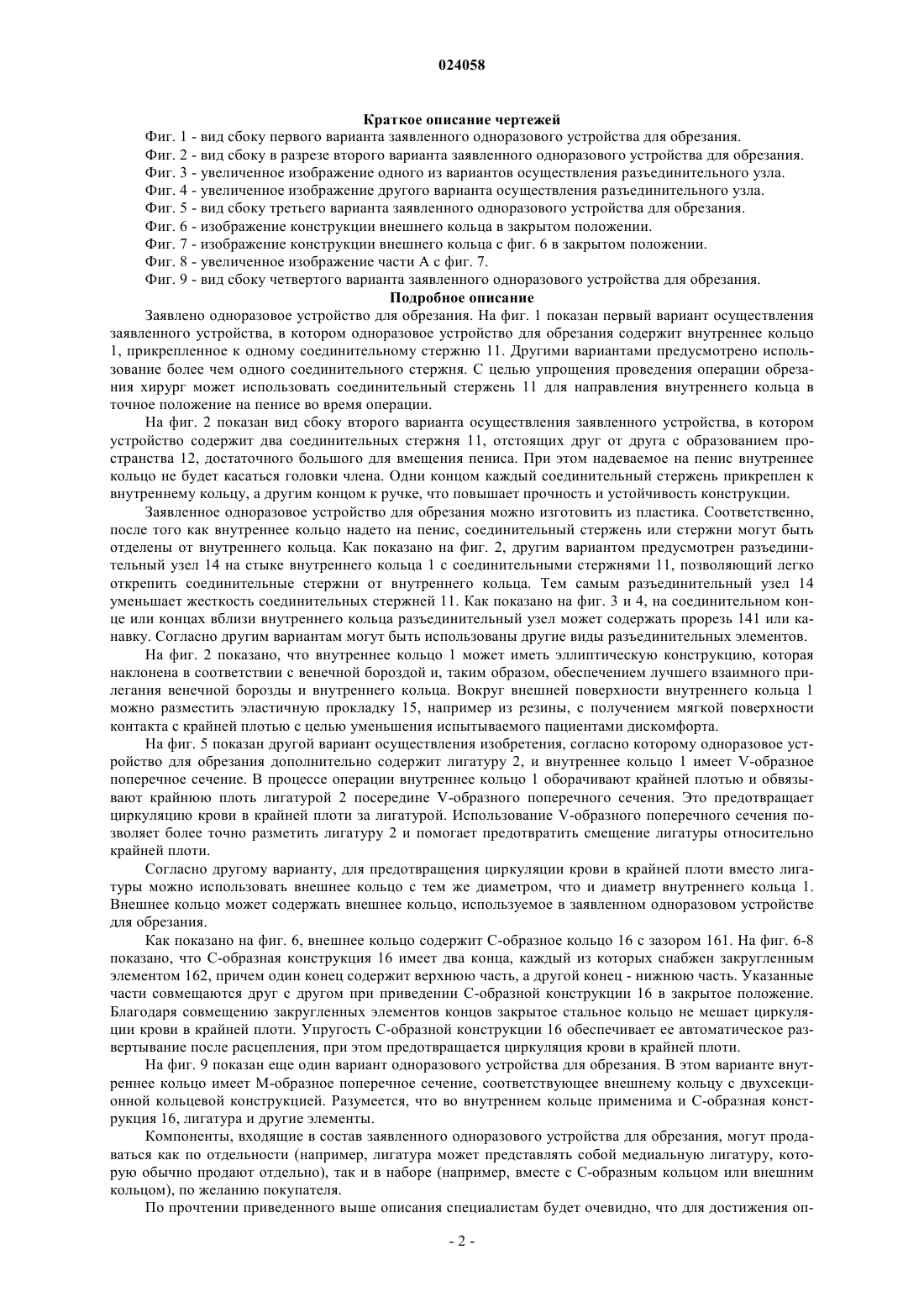

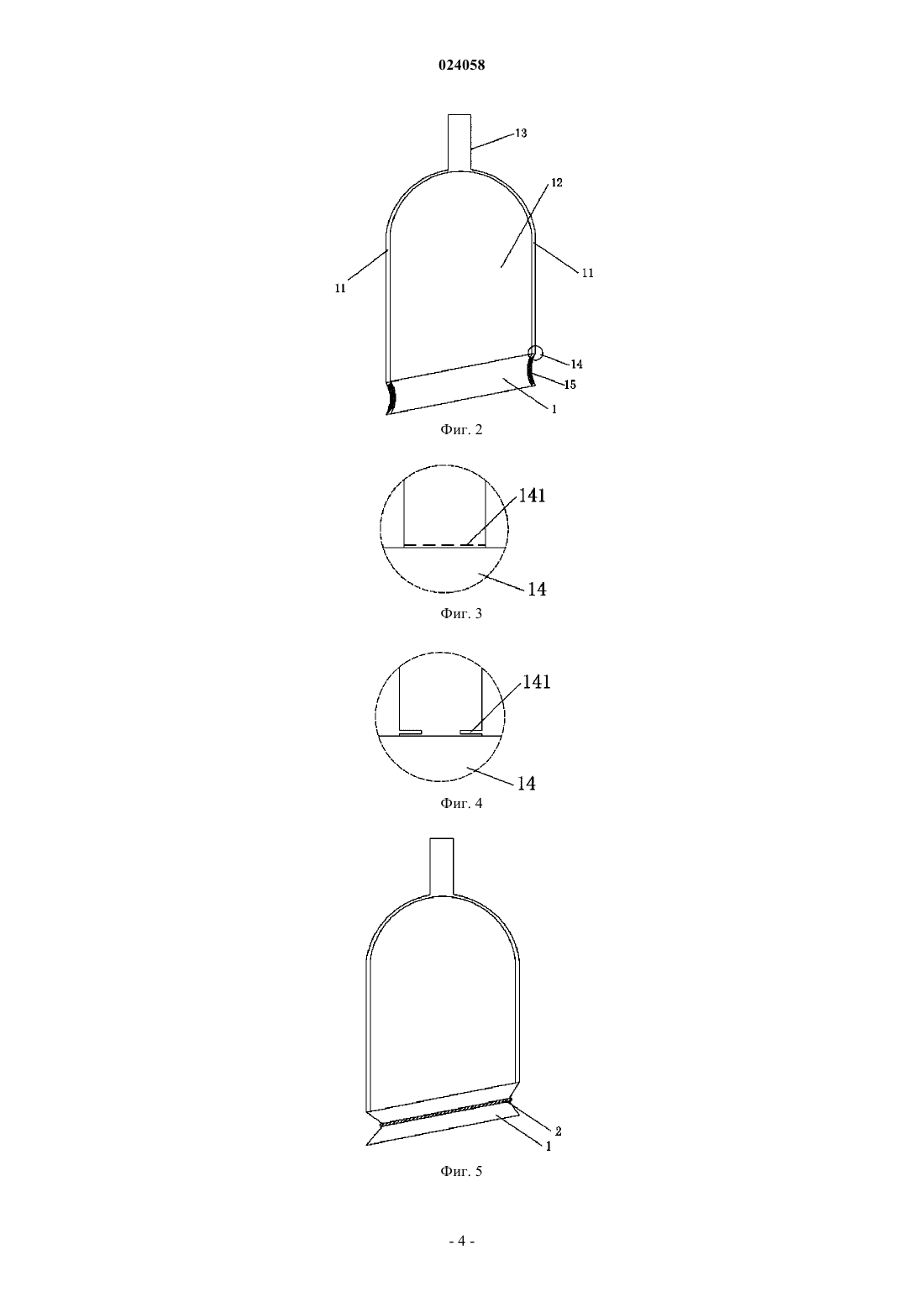

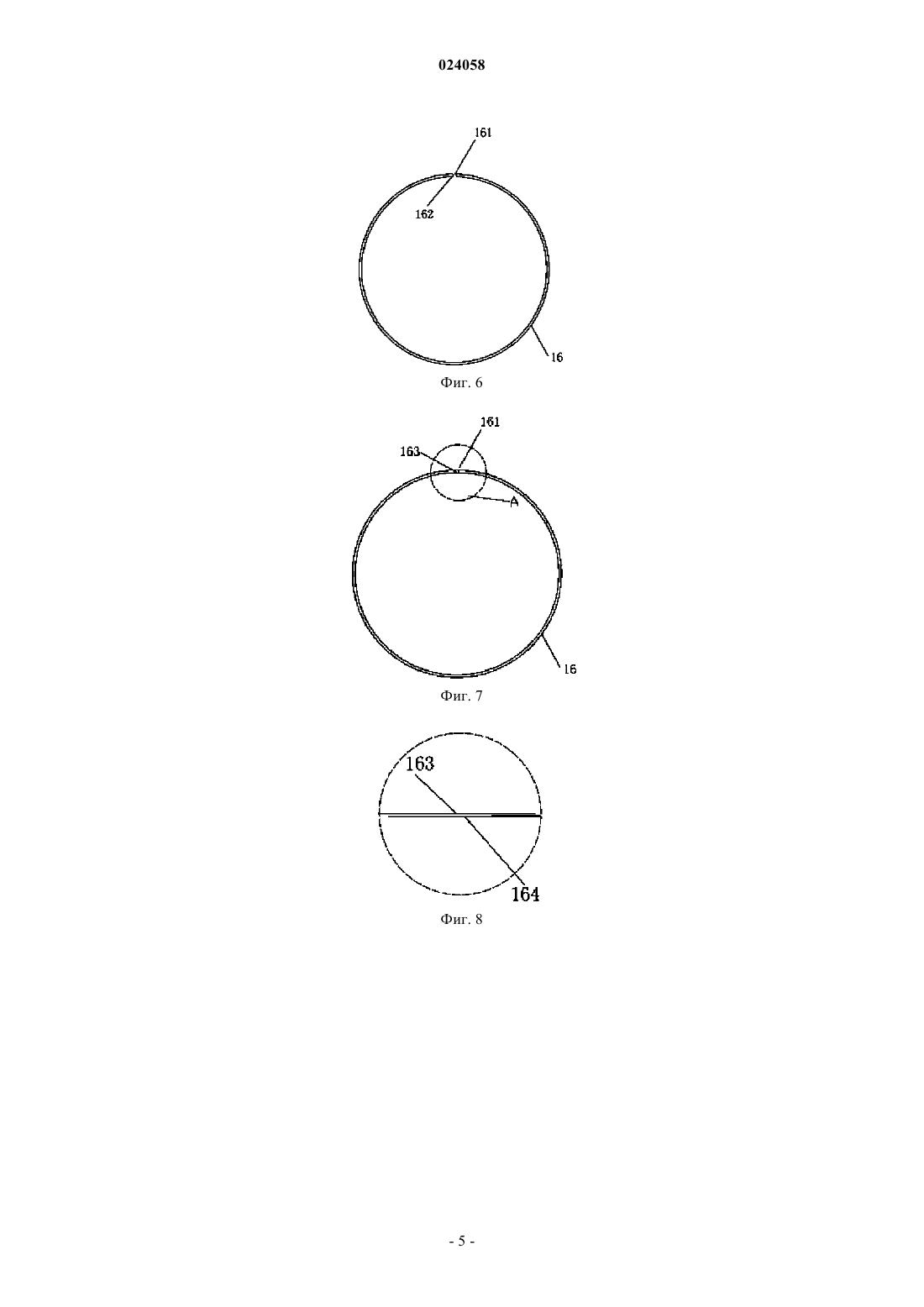

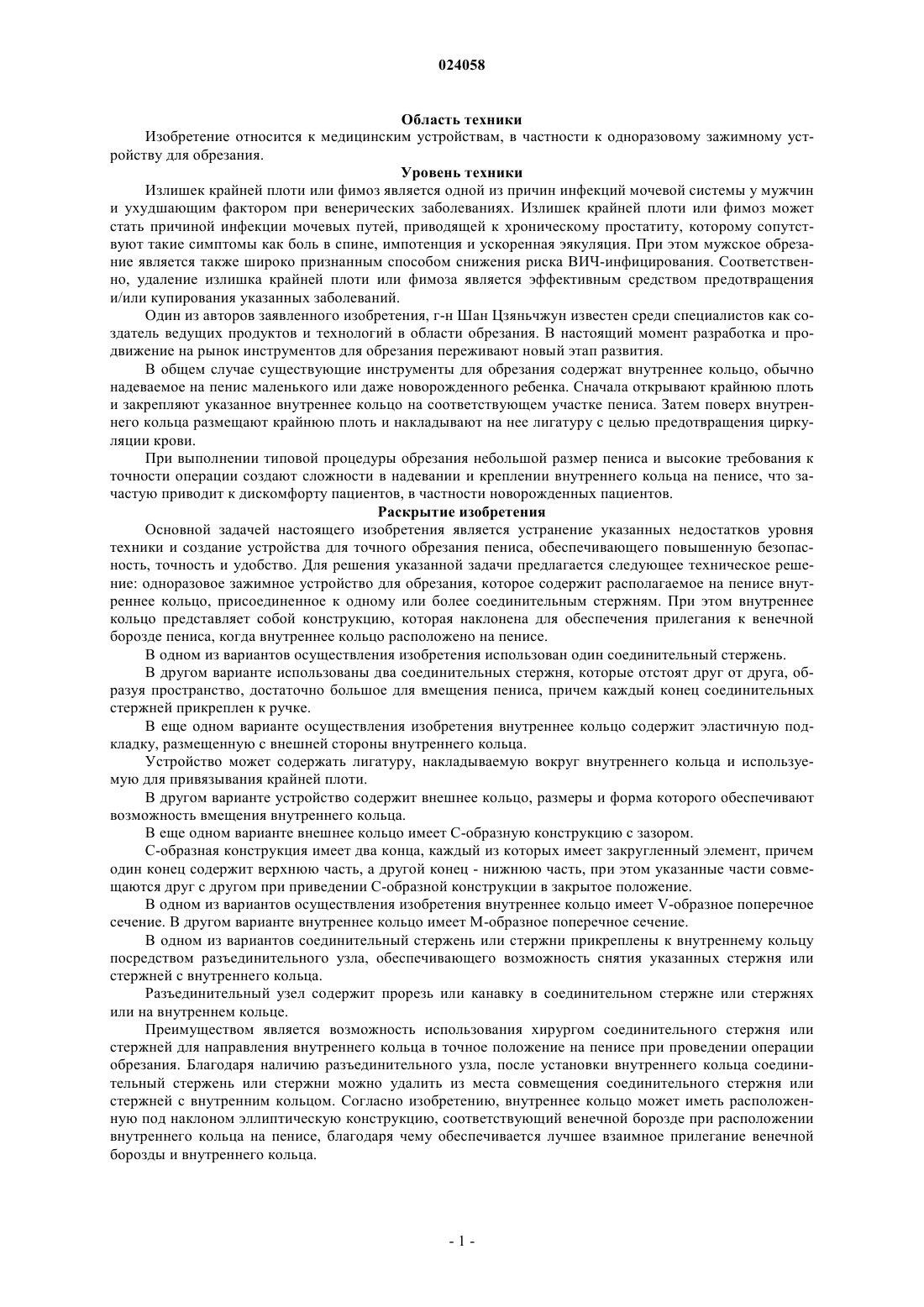

ОДНОРАЗОВОЕ ЗАЖИМНОЕ УСТРОЙСТВО ДЛЯ ОБРЕЗАНИЯ Изобретение относится к одноразовому зажимному устройству для обрезания, содержащему внутреннее кольцо (1) для расположения на пенисе и один или более соединительных стержней(11) для использования при направлении внутреннего кольца (1) в точное расположение на пенисе во время операции обрезания, причем каждый соединительный стержень (11) прикреплен на своем первом конце к внутреннему кольцу (1). Внутреннее кольцо представляет собой конструкцию,которая наклонена для обеспечения прилегания к венечной борозде пениса, когда внутреннее кольцо (1) расположено на пенисе. Техническим результатом изобретения является повышение точности и облегчение проведения операции обрезания. Область техники Изобретение относится к медицинским устройствам, в частности к одноразовому зажимному устройству для обрезания. Уровень техники Излишек крайней плоти или фимоз является одной из причин инфекций мочевой системы у мужчин и ухудшающим фактором при венерических заболеваниях. Излишек крайней плоти или фимоз может стать причиной инфекции мочевых путей, приводящей к хроническому простатиту, которому сопутствуют такие симптомы как боль в спине, импотенция и ускоренная эякуляция. При этом мужское обрезание является также широко признанным способом снижения риска ВИЧ-инфицирования. Соответственно, удаление излишка крайней плоти или фимоза является эффективным средством предотвращения и/или купирования указанных заболеваний. Один из авторов заявленного изобретения, г-н Шан Цзяньчжун известен среди специалистов как создатель ведущих продуктов и технологий в области обрезания. В настоящий момент разработка и продвижение на рынок инструментов для обрезания переживают новый этап развития. В общем случае существующие инструменты для обрезания содержат внутреннее кольцо, обычно надеваемое на пенис маленького или даже новорожденного ребенка. Сначала открывают крайнюю плоть и закрепляют указанное внутреннее кольцо на соответствующем участке пениса. Затем поверх внутреннего кольца размещают крайнюю плоть и накладывают на нее лигатуру с целью предотвращения циркуляции крови. При выполнении типовой процедуры обрезания небольшой размер пениса и высокие требования к точности операции создают сложности в надевании и креплении внутреннего кольца на пенисе, что зачастую приводит к дискомфорту пациентов, в частности новорожденных пациентов. Раскрытие изобретения Основной задачей настоящего изобретения является устранение указанных недостатков уровня техники и создание устройства для точного обрезания пениса, обеспечивающего повышенную безопасность, точность и удобство. Для решения указанной задачи предлагается следующее техническое решение: одноразовое зажимное устройство для обрезания, которое содержит располагаемое на пенисе внутреннее кольцо, присоединенное к одному или более соединительным стержням. При этом внутреннее кольцо представляет собой конструкцию, которая наклонена для обеспечения прилегания к венечной борозде пениса, когда внутреннее кольцо расположено на пенисе. В одном из вариантов осуществления изобретения использован один соединительный стержень. В другом варианте использованы два соединительных стержня, которые отстоят друг от друга, образуя пространство, достаточно большое для вмещения пениса, причем каждый конец соединительных стержней прикреплен к ручке. В еще одном варианте осуществления изобретения внутреннее кольцо содержит эластичную подкладку, размещенную с внешней стороны внутреннего кольца. Устройство может содержать лигатуру, накладываемую вокруг внутреннего кольца и используемую для привязывания крайней плоти. В другом варианте устройство содержит внешнее кольцо, размеры и форма которого обеспечивают возможность вмещения внутреннего кольца. В еще одном варианте внешнее кольцо имеет C-образную конструкцию с зазором.C-образная конструкция имеет два конца, каждый из которых имеет закругленный элемент, причем один конец содержит верхнюю часть, а другой конец - нижнюю часть, при этом указанные части совмещаются друг с другом при приведении C-образной конструкции в закрытое положение. В одном из вариантов осуществления изобретения внутреннее кольцо имеет V-образное поперечное сечение. В другом варианте внутреннее кольцо имеет M-образное поперечное сечение. В одном из вариантов соединительный стержень или стержни прикреплены к внутреннему кольцу посредством разъединительного узла, обеспечивающего возможность снятия указанных стержня или стержней с внутреннего кольца. Разъединительный узел содержит прорезь или канавку в соединительном стержне или стержнях или на внутреннем кольце. Преимуществом является возможность использования хирургом соединительного стержня или стержней для направления внутреннего кольца в точное положение на пенисе при проведении операции обрезания. Благодаря наличию разъединительного узла, после установки внутреннего кольца соединительный стержень или стержни можно удалить из места совмещения соединительного стержня или стержней с внутренним кольцом. Согласно изобретению, внутреннее кольцо может иметь расположенную под наклоном эллиптическую конструкцию, соответствующий венечной борозде при расположении внутреннего кольца на пенисе, благодаря чему обеспечивается лучшее взаимное прилегание венечной борозды и внутреннего кольца. Краткое описание чертежей Фиг. 1 - вид сбоку первого варианта заявленного одноразового устройства для обрезания. Фиг. 2 - вид сбоку в разрезе второго варианта заявленного одноразового устройства для обрезания. Фиг. 3 - увеличенное изображение одного из вариантов осуществления разъединительного узла. Фиг. 4 - увеличенное изображение другого варианта осуществления разъединительного узла. Фиг. 5 - вид сбоку третьего варианта заявленного одноразового устройства для обрезания. Фиг. 6 - изображение конструкции внешнего кольца в закрытом положении. Фиг. 7 - изображение конструкции внешнего кольца с фиг. 6 в закрытом положении. Фиг. 8 - увеличенное изображение части A с фиг. 7. Фиг. 9 - вид сбоку четвертого варианта заявленного одноразового устройства для обрезания. Подробное описание Заявлено одноразовое устройство для обрезания. На фиг. 1 показан первый вариант осуществления заявленного устройства, в котором одноразовое устройство для обрезания содержит внутреннее кольцо 1, прикрепленное к одному соединительному стержню 11. Другими вариантами предусмотрено использование более чем одного соединительного стержня. С целью упрощения проведения операции обрезания хирург может использовать соединительный стержень 11 для направления внутреннего кольца в точное положение на пенисе во время операции. На фиг. 2 показан вид сбоку второго варианта осуществления заявленного устройства, в котором устройство содержит два соединительных стержня 11, отстоящих друг от друга с образованием пространства 12, достаточного большого для вмещения пениса. При этом надеваемое на пенис внутреннее кольцо не будет касаться головки члена. Одни концом каждый соединительный стержень прикреплен к внутреннему кольцу, а другим концом к ручке, что повышает прочность и устойчивость конструкции. Заявленное одноразовое устройство для обрезания можно изготовить из пластика. Соответственно,после того как внутреннее кольцо надето на пенис, соединительный стержень или стержни могут быть отделены от внутреннего кольца. Как показано на фиг. 2, другим вариантом предусмотрен разъединительный узел 14 на стыке внутреннего кольца 1 с соединительными стержнями 11, позволяющий легко открепить соединительные стержни от внутреннего кольца. Тем самым разъединительный узел 14 уменьшает жесткость соединительных стержней 11. Как показано на фиг. 3 и 4, на соединительном конце или концах вблизи внутреннего кольца разъединительный узел может содержать прорезь 141 или канавку. Согласно другим вариантам могут быть использованы другие виды разъединительных элементов. На фиг. 2 показано, что внутреннее кольцо 1 может иметь эллиптическую конструкцию, которая наклонена в соответствии с венечной бороздой и, таким образом, обеспечением лучшего взаимного прилегания венечной борозды и внутреннего кольца. Вокруг внешней поверхности внутреннего кольца 1 можно разместить эластичную прокладку 15, например из резины, с получением мягкой поверхности контакта с крайней плотью с целью уменьшения испытываемого пациентамидискомфорта. На фиг. 5 показан другой вариант осуществления изобретения, согласно которому одноразовое устройство для обрезания дополнительно содержит лигатуру 2, и внутреннее кольцо 1 имеет V-образное поперечное сечение. В процессе операции внутреннее кольцо 1 оборачивают крайней плотью и обвязывают крайнюю плоть лигатурой 2 посередине V-образного поперечного сечения. Это предотвращает циркуляцию крови в крайней плоти за лигатурой. Использование V-образного поперечного сечения позволяет более точно разметить лигатуру 2 и помогает предотвратить смещение лигатуры относительно крайней плоти. Согласно другому варианту, для предотвращения циркуляции крови в крайней плоти вместо лигатуры можно использовать внешнее кольцо с тем же диаметром, что и диаметр внутреннего кольца 1. Внешнее кольцо может содержать внешнее кольцо, используемое в заявленном одноразовом устройстве для обрезания. Как показано на фиг. 6, внешнее кольцо содержит C-образное кольцо 16 с зазором 161. На фиг. 6-8 показано, что C-образная конструкция 16 имеет два конца, каждый из которых снабжен закругленным элементом 162, причем один конец содержит верхнюю часть, а другой конец - нижнюю часть. Указанные части совмещаются друг с другом при приведении C-образной конструкции 16 в закрытое положение. Благодаря совмещению закругленных элементов концов закрытое стальное кольцо не мешает циркуляции крови в крайней плоти. Упругость C-образной конструкции 16 обеспечивает ее автоматическое развертывание после расцепления, при этом предотвращается циркуляция крови в крайней плоти. На фиг. 9 показан еще один вариант одноразового устройства для обрезания. В этом варианте внутреннее кольцо имеет M-образное поперечное сечение, соответствующее внешнему кольцу с двухсекционной кольцевой конструкцией. Разумеется, что во внутреннем кольце применима и C-образная конструкция 16, лигатура и другие элементы. Компоненты, входящие в состав заявленного одноразового устройства для обрезания, могут продаваться как по отдельности (например, лигатура может представлять собой медиальную лигатуру, которую обычно продают отдельно), так и в наборе (например, вместе с C-образным кольцом или внешним кольцом), по желанию покупателя. По прочтении приведенного выше описания специалистам будет очевидно, что для достижения оп-2 024058 тимальных размерных соотношений различных компонентов могут быть использованы различные размеры, материалы, формы, конфигурации, функции, а также виды манипуляций, сборки и применения. Вариантами заявленного изобретения следует считать и все технические эквиваленты средств и конструкций, приведенных на чертежах и раскрытых в описании, поскольку рассмотренные варианты осуществления являются лишь иллюстрацией принципов заявленного изобретения. На основе материалов данной заявке специалисты в данной области техники смогут разработать многочисленные модификации и доработки заявленного технического решения, оставаясь в рамках объема его правовой охраны, который не ограничивается конкретными вариантами осуществления и эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноразовое зажимное устройство для обрезания, содержащее внутреннее кольцо (1) для расположения на пенисе и один или более соединительных стержней (11) для использования при направлении внутреннего кольца (1) в точное расположение на пенисе во время операции обрезания, причем каждый соединительный стержень прикреплен на своем первом конце к внутреннему кольцу (1), отличающееся тем, что внутреннее кольцо (1) представляет собой конструкцию, которая наклонена для обеспечения прилегания к венечной борозде пениса, когда внутреннее кольцо (1) расположено на пенисе. 2. Устройство по п.1, в котором использован не более чем один соединительный стержень. 3. Устройство по п.1, в котором использованы два соединительных стержня и которое дополнительно содержит ручку, присоединенную ко второму концу каждого из соединительных стержней, причем указанные два соединительных стержня отстоят друг от друга, образуя пространство (12), достаточно большое для вмещения пениса. 4. Устройство по п.1, дополнительно содержащее эластичную прокладку (15), размещенную вокруг внешнего диаметра внутреннего кольца (1). 5. Устройство по п.1, дополнительно содержащее лигатуру (2) для привязывания крайней плоти пениса к внутреннему кольцу (1). 6. Устройство по п.1, дополнительно содержащее внешнее кольцо (16), размеры и форма которого обеспечивают возможность вмещения внутреннего кольца (1). 7. Устройство по п.6, в котором внешнее кольцо (16) имеет C-образную конструкцию с двумя концами, образующими зазор (161). 8. Устройство по п.7, в котором каждый из двух концов C-образной конструкции снабжен закругленным элементом (162), причем один из указанных двух концов содержит верхнюю часть, а другой из указанных двух концов содержит нижнюю часть, при этом указанные верхняя и нижняя части совмещаются друг с другом при приведении C-образной конструкции в закрытое положение. 9. Устройство по п.1, в котором внутреннее кольцо имеет V-образное поперечное сечение илиM-образное поперечное сечение. 10. Устройство по любому из пп.1-9, дополнительно содержащее разъединительный узел (14),обеспечивающий возможность снятия указанных одного или более соединительных стержней с внутреннего кольца (1) после расположения внутреннего кольца (1) на пенисе. 11. Устройство по п.10, в котором разъединительный узел (14) содержит прорезь (141) или канавку в указанных одном или более соединительных стержнях.
