Одноразовое шприцевое устройство

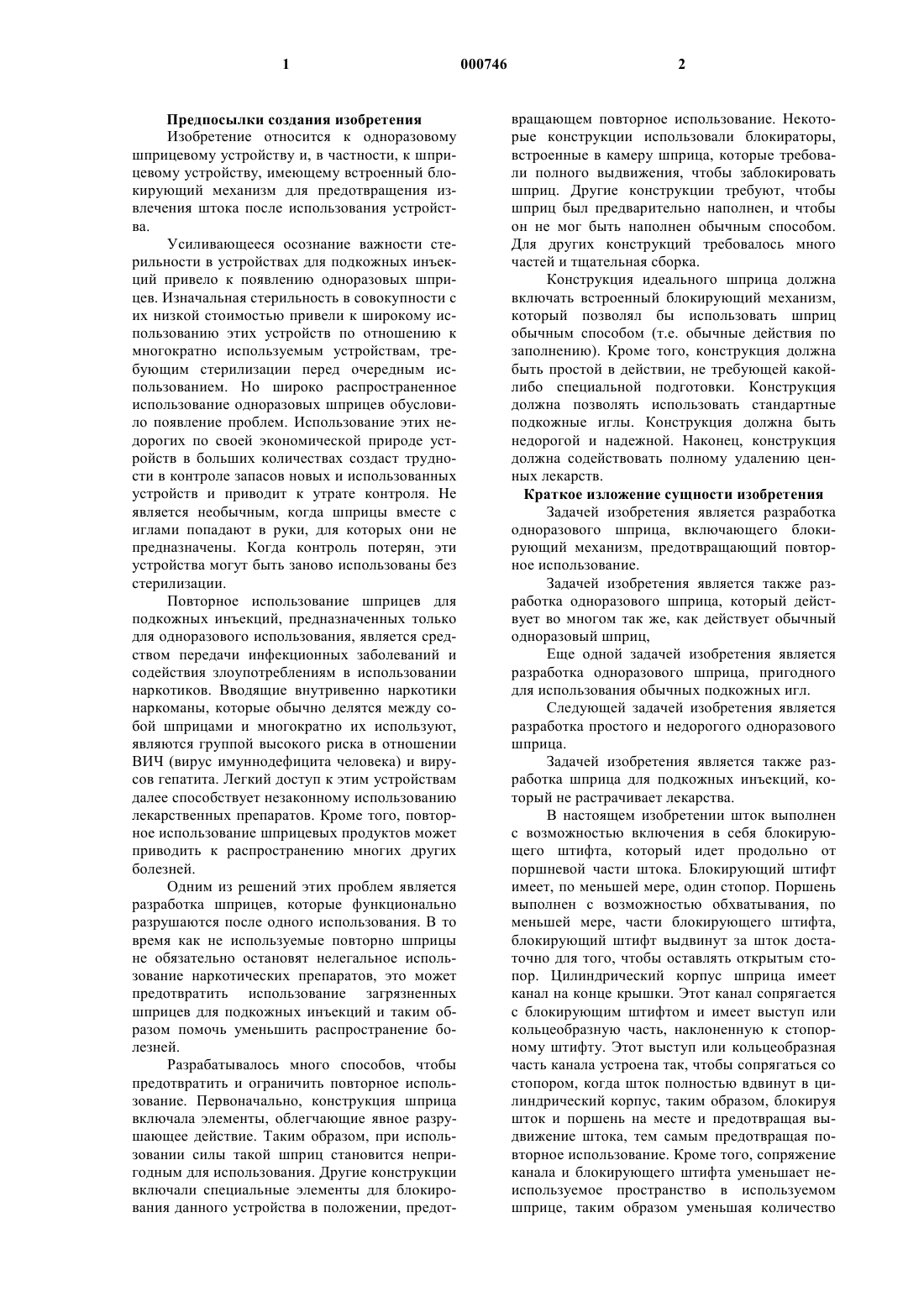

1 Предпосылки создания изобретения Изобретение относится к одноразовому шприцевому устройству и, в частности, к шприцевому устройству, имеющему встроенный блокирующий механизм для предотвращения извлечения штока после использования устройства. Усиливающееся осознание важности стерильности в устройствах для подкожных инъекций привело к появлению одноразовых шприцев. Изначальная стерильность в совокупности с их низкой стоимостью привели к широкому использованию этих устройств по отношению к многократно используемым устройствам, требующим стерилизации перед очередным использованием. Но широко распространенное использование одноразовых шприцев обусловило появление проблем. Использование этих недорогих по своей экономической природе устройств в больших количествах создаст трудности в контроле запасов новых и использованных устройств и приводит к утрате контроля. Не является необычным, когда шприцы вместе с иглами попадают в руки, для которых они не предназначены. Когда контроль потерян, эти устройства могут быть заново использованы без стерилизации. Повторное использование шприцев для подкожных инъекций, предназначенных только для одноразового использования, является средством передачи инфекционных заболеваний и содействия злоупотреблениям в использовании наркотиков. Вводящие внутривенно наркотики наркоманы, которые обычно делятся между собой шприцами и многократно их используют,являются группой высокого риска в отношении ВИЧ (вирус имуннодефицита человека) и вирусов гепатита. Легкий доступ к этим устройствам далее способствует незаконному использованию лекарственных препаратов. Кроме того, повторное использование шприцевых продуктов может приводить к распространению многих других болезней. Одним из решений этих проблем является разработка шприцев, которые функционально разрушаются после одного использования. В то время как не используемые повторно шприцы не обязательно остановят нелегальное использование наркотических препаратов, это может предотвратить использование загрязненных шприцев для подкожных инъекций и таким образом помочь уменьшить распространение болезней. Разрабатывалось много способов, чтобы предотвратить и ограничить повторное использование. Первоначально, конструкция шприца включала элементы, облегчающие явное разрушающее действие. Таким образом, при использовании силы такой шприц становится непригодным для использования. Другие конструкции включали специальные элементы для блокирования данного устройства в положении, предот 000746 2 вращающем повторное использование. Некоторые конструкции использовали блокираторы,встроенные в камеру шприца, которые требовали полного выдвижения, чтобы заблокировать шприц. Другие конструкции требуют, чтобы шприц был предварительно наполнен, и чтобы он не мог быть наполнен обычным способом. Для других конструкций требовалось много частей и тщательная сборка. Конструкция идеального шприца должна включать встроенный блокирующий механизм,который позволял бы использовать шприц обычным способом (т.е. обычные действия по заполнению). Кроме того, конструкция должна быть простой в действии, не требующей какойлибо специальной подготовки. Конструкция должна позволять использовать стандартные подкожные иглы. Конструкция должна быть недорогой и надежной. Наконец, конструкция должна содействовать полному удалению ценных лекарств. Краткое изложение сущности изобретения Задачей изобретения является разработка одноразового шприца, включающего блокирующий механизм, предотвращающий повторное использование. Задачей изобретения является также разработка одноразового шприца, который действует во многом так же, как действует обычный одноразовый шприц,Еще одной задачей изобретения является разработка одноразового шприца, пригодного для использования обычных подкожных игл. Следующей задачей изобретения является разработка простого и недорогого одноразового шприца. Задачей изобретения является также разработка шприца для подкожных инъекций, который не растрачивает лекарства. В настоящем изобретении шток выполнен с возможностью включения в себя блокирующего штифта, который идет продольно от поршневой части штока. Блокирующий штифт имеет, по меньшей мере, один стопор. Поршень выполнен с возможностью обхватывания, по меньшей мере, части блокирующего штифта,блокирующий штифт выдвинут за шток достаточно для того, чтобы оставлять открытым стопор. Цилиндрический корпус шприца имеет канал на конце крышки. Этот канал сопрягается с блокирующим штифтом и имеет выступ или кольцеобразную часть, наклоненную к стопорному штифту. Этот выступ или кольцеобразная часть канала устроена так, чтобы сопрягаться со стопором, когда шток полностью вдвинут в цилиндрический корпус, таким образом, блокируя шток и поршень на месте и предотвращая выдвижение штока, тем самым предотвращая повторное использование. Кроме того, сопряжение канала и блокирующего штифта уменьшает неиспользуемое пространство в используемом шприце, таким образом уменьшая количество 3 лекарственных препаратов, остающихся в шприце после использования. Ссылки на следующее описание преимущественных воплощений настоящего изобретения в соединении с прилагаемыми чертежами сделают вышеназванные задачи настоящего изобретения более очевидными, а сущность изобретения более понятной. Краткое описание чертежей Вышеупомянутые и другие задачи, свойства и преимущества данного изобретения будут более очевидными из нижеследующего подробного описания предпочтительного варианта исполнения изобретения как проиллюстрировано на прилагаемых чертежах, где на фиг. 1, 1 А и 1 Б показаны вид сбоку и разрезы первого варианта исполнения настоящего изобретения, где шток находится в выдвинутом положении; на фиг. 2, 2A и 2 Б - вид сбоку и разрезы первого варианта исполнения настоящего изобретения, где шток находится в положении начала сопротивления; на фиг. 3, 3 А и 3 Б - вид сбоку и разрезы первого варианта исполнения настоящего изобретения, где шток находится в положении одной трети положения блокирования; на фиг. 4, 4 А и 4 Б - вид сбоку и разрезы первого варианта исполнения настоящего изобретения, где шток находится в положении двух третей положения блокирования; на фиг. 5, 5 А и 5 Б - вид сбоку и разрезы первого варианта исполнения настоящего изобретения, где шток находится в заблокированном положении; на фиг. 6 и 6 А - разрезы первого варианта исполнения настоящего изобретения по фиг. 1,иллюстрирующие положение заблокированного штока относительно иглы, укрепленной на шприце; на фиг. 7, 7 А и 7 Б - вид сбоку и разрезы второго варианта исполнения настоящего изобретения, где шток находится в заблокированном положении; на фиг. 8, 8 А и 8 Б - вид сбоку и разрезы третьего варианта исполнения настоящего изобретения, где шток находится в заблокированном положении; на фиг. 9 А, 9 Б, 9 В и 9 Г - изометрические виды дистального конца первого варианта исполнения настоящего изобретения, которые иллюстрируют переход тонкого конца штока в заблокированное положение; на фиг. 10 - изометрический вид четвертого варианта исполнения настоящего изобретения, где шток находится в положении начала сопротивления; на фиг. 11 - изометрический вид пятого варианта исполнения настоящего изобретения, где шток находится в положении начала сопротивления; 4 на фиг. 12 и 12 А - изометрический вид и разрезы шестого варианта исполнения настоящего изобретения, где шток находится в положении перед блокированием; на фиг. 13 и 13 А - изометрический вид и разрезы дистального конца шестого варианта исполнения настоящего изобретения, где шток находится в положении одной второй положения блокирования; на фиг. 14 и 14 А - изометрический вид и разрезы дистального конца шестого варианта исполнения настоящего изобретения, где шток находится в заблокированном положении; на фиг. 15 - изометрический вид шестого варианта исполнения настоящего изобретения,где шток находится в заблокированном положении. Подробное описание предпочтительного воплощения Одноразовый шприц согласно изобретению, варианты исполнения которого показаны на чертежах, состоит из шприцевого устройства,включающего полый удлиненный цилиндр шприца, и удлиненного штокового устройства,которое перемещается возвратно-поступательно в шприцевом цилиндре. В нижеследующем описании термины "дистальный" или "дистальный конец" используются здесь, чтобы определить часть или поверхность элемента, который обращен к пациенту или расположен наиболее далеко от пользователя шприца. Термины "проксимальный" или "проксимальный конец" используются здесь, чтобы определить часть или поверхность элемента, который обращен в противоположную от пациента сторону или расположен ближе всего к пользователю. На фиг. 1-6, 9 показан первый вариант исполнения изобретения, где на фиг. 9 показано действие одного из аспектов исполнения. Как показано на фиг. 1, 1 А и 1 Б, шприцевое устройство включает цилиндр 12 шприца, состоящий из удлиненного трубчатого элемента, который имеет открытый проксимальный конец 18 с парой радиально расположенных выступающих элементов 19 для пальцев. Выступающие элементы 19 для пальцев имеют такие размеры,которые позволяют облегчить вдавливание штокового устройства 14 внутрь шприцевого цилиндра 12 во время применения пользователем. Шприцевой цилиндр 12 также включает частично закрытый или дистальный конец 20 меньшего диаметра. Внутренняя поверхность дистального конца 20 имеет конический и меньшего диаметра участок, формирующий плечевую область 22,чтобы плотно соприкасаться с дистальным концом штокового устройства 14. Дистальный конец 20 цилиндра 12 далее включает держатель 21 иглы. Держатель 21 иглы включает замок Луера или скользящие соединительные части Луера. Внутри держателя 21 иглы есть насадка 24, включающая в себя 5 просвет или канал 25, который обеспечивает сообщение жидкости между шприцевым цилиндром 12 и узлом иглы. На фиг. 6 и 6 А показан держатель 21 иглы, когда к нему присоединен узел 16 иглы. Узел 16 иглы включает втулку 78 иглы, прикрепленную к канюле 80 иглы. Как показано, втулка 78 иглы соединяется с держателем 21 иглы так, что насадка 24 располагается внутри втулки 78 иглы. На фиг. 1 А показано,что узел 14 штока предпочтительного варианта исполнения изобретения включает удлиненный стержень 32 штока и упругий поршневой элемент 34. Проксимальная часть стержня 32 штока соединяется с увеличенной головной частью 33,сконструированной таким образом, чтобы пользователь зажимал или толкал пальцем. Дистальная часть стержня 32 штока соединяется с круговым концевым элементом 40, который затем ведет к наконечнику 36 штока конусообразной формы, имеющему форму окружности в поперечном сечении. На фиг. 1 Б показано, что стержень 32 штока может быть образован рядом радиально вытянутых ребер 41, которые идут продольно между головной частью 33 и круговым концевым элементом 40. Упругий поршневой элемент 34 соединен с дистальной частью стерженя 32 поршня так, как это показано на фиг. 2 Б. Вначале, участок 38 шейки уменьшенного диаметра идет в сторону дистального конца от кругового концевого элемента 40. С участком 38 шейки соединен цилиндрический выступ 37, диаметр которого больше, чем диаметр участка 38 шейки. Проксимальная поверхность 58 цилиндрического выступа 37 перпендикулярна к участку 38 шейки, чтобы облегчить удержание упругого поршневого элемента 34. Дистальная поверхность 59 цилиндрического выступа 37 устроена так, чтобы облегчить установку упругого поршневого элемента 34. На дистальном конце цилиндрического выступа 37 установлен наконечник 36 штока. На фиг. 2 А и 2 Б показан поршневой элемент 34, который представляет собой цилиндрический по форме элемент, сделанный из упругого материала, такого как бутиловый каучук. Дистальный конец 42 поршневого элемента 34 сделан коническим и такого размера, чтобы соответствовать плечевой области 22 цилиндра 12 шприца. На фиг. 2 Б показано, что внешний периметр поршневого элемента 34 имеет дистальный и проксимальный кольцевые выступы 44 и 46 соответственно, которые обеспечивают плотный контакт с внутренней поверхностью 26 шприцевого цилиндра 12. Как показано на фиг. 3 Б, поршневой элемент 34 имеет расположенное по центру отверстие 48, идущее от проксимального конца к дистальному концу поршневого элемента 34. Отверстие 48 состоит из проксимального первого участка, имеющего радиально направленный поршневой выступ 52 и центральный второй участок 54, образующий продольно идущую углубленную область в порш 000746 6 невом элементе 34. Дистальная поверхность 57 центрального участка 54 ориентирована перпендикулярно поршневому выступу 52 и сделана параллельно дистальной поверхности 59 выступа 37. Такая конструкция способствует удержанию упругого поршневого элемента 34 на дистальном конце штока 14. Дистальный третий участок 56 выполнен так, чтобы соответствовать и обхватывать часть наконечника 36 штока. На фиг. 6 и 6 А показано, что внешняя поверхность дистального конца 20 цилиндра 12 имеет насадку 24. Как показано, насадка 24 устроена так, чтобы сопрягаться с узлом 16 иглы,который образуется втулкой 78 иглы, соединенной с канюлей 80 иглы. Таким образом, использование пользователем шприцевого устройства 10 заставляет жидкости, содержащиеся в камере 28 (ограниченной цилиндром 12 и упругим поршневым элементом 34, как показано на фиг. 1 А), проходить через насадку 24 к узлу 16 иглы через просвет 25 насадки. Дистальный конец цилиндра 12 и дистальный конец штокового устройства 14 далее включает элементы, которые формируют блокирующий механизм, чтобы заблокировать штоковое устройство 14, когда пользователь или медицинский работник завершил введение лекарства пациенту. Как показано на фиг. 2 Б,дистальный конец просвета 25 насадки имеет внутрь направленную кольцевую часть 60. Внутрь направленная кольцевая часть 60 выполнена с возможностью растягивания под действием силы, такой как сила, идущая от проксимального конца шприцевого устройства. Наконечник 36 штока также содержит находящиеся на конце кольцевой стопор 30 и крышку 62 наконечника. Кольцевой стопор выполнен с возможностью сопряжения с направленной внутрь кольцевой частью 60 насадки 24. Кольцевой стопор 30 находится на дистальном конце наконечника 36 штока и делит наконечник на цилиндрическую часть 64 и крышку 62 наконечника. Кольцевой стопор 30 образован конусообразной частью участка 64 наконечника. Работа шприца На фиг. 2 и 2 Б показан предпочтительный вариант исполнения изобретения в положении,как он находится в упаковке, которое обозначает начало положения сопротивления. Шприцевое устройство 10 в этом положении находится в незаблокированном состоянии и готово для того, чтобы быть соединенным с узлом 16 иглы и быть наполненным жидкостью (хотя эти фигуры показывают только шприцевое устройство,очевидно любому специалисту из данной области техники, что следующие действия произошли бы при соединении шприцевого устройства с соответствующим оборудованием). Пользователь наполняет шприцевое устройство 10 жидкостью как в случае с обычным не блокирующимся одноразовым шприцем. 7 Штоковое устройство 14 вытягивается проксимально из цилиндра 12, тем самым заполняя жидкостью камеру 28, образованную в пространстве, ограниченным упругим поршневым элементом 34 и цилиндром 12 с находящимся в нем воздухом. На фиг. 1 и 1 А показано шприцевое устройство в положении, в котором оно оказалось бы после заполнения камеры или воздухом, или жидкостью. Шприцевое устройство 10,соединенное с узлом 16 иглы, сейчас может быть подсоединено к ампуле, содержащей жидкость. На поршневое устройство сейчас частично оказывается давление, чтобы заставить воздух из шприцевого устройства войти в ампулу для создания давления в ампуле. Это необходимо для того, чтобы вытягивание жидкости из ампулы не создало, в конечном счете, вакуум внутри ампулы и не остановило вытягивание жидкости. Штоковое устройство 14 затем вытягивается из цилиндра 12 проксимально, создавая вакуум внутри камеры 28, образованной упругим поршневым устройством 34 и цилиндром 12. Вакуум заставляет жидкость перетекать в эту камеру через просвет 25 насадки. На фиг. 1 и 1 А показано шприцевое устройство 10 в заполненном жидкостью и незаблокированном состоянии. В этом состоянии шприц готов к применению к пациенту. Использование шприца завершается вдавливанием штокового устройства 14 в цилиндр 12, что заставляет жидкость в камере 28 перетекать через просвет 25 насадки. Вначале, сжатие двигает поршневое устройство от заполненного и незаблокированного положения к положению,когда большая часть жидкости удаляется. В этом первом освобожденном от жидкости состоянии, которое показано на фиг. 2, 2 А и 2 Б,крышка 62 наконечника штока начинает соприкасаться с вовнутрь направленным кольцевым кольцом 60 наконечника, расположенным на дистальном конце просвета 25 насадки. В этом положении любое дополнительное движение штокового устройства требует дополнительных усилий, прилагаемых пользователем. Таким образом, пользователь получает своеобразную обратную связь от шприцевого устройства 10,показывающую, что большая часть жидкости удалена из камеры 28. Пользователь сейчас знает, что дополнительное давление на штоковое устройство заставит это штоковое устройство в конце концов войти в заблокированное положение. Это увеличивающееся сопротивление позволяет также медицинскому работнику использовать шприцевое устройство 10, чтобы наддуть ампулу (как это описано выше), исключая нечаянное блокирование шприца. Это также позволяет осуществлять сборку и отгрузку шприцевого устройства 10 без нечаянного его блокирования. По мере того, как пользователь увеличивает давление на штоковое устройство 14, это штоковое устройство продолжает движение как 8 показано на фиг. 3, 3 А и 3 Б. В этом положении крышка 62 наконечника раздвигает направленные внутрь кромки кольца 60 наконечника, заставляя кольцо 60 наконечника раздвигаться от крышки 62 наконечника штока, позволяя проходить через нее. По мере того, как штоковое устройство 14 продолжает двигаться дистально, достигается точка, где дальнейшее движение требует сжатия поршневого элемента 34. На фиг. 4, 4 А и 4 Б показано достижение этой точки, когда штоковое устройство прошло две трети своего пути в заблокированное положение, измеряемое от точки увеличивающегося сопротивления. Как очевидно любому специалисту из данной области техники, это положение может быть выбрано конструктором на основе соответствующего подбора размеров наконечника 36 штока и поршневого элемента 34. Фактически, в предельном случае, не требуется никакого сжатия поршневого элемента 34, позволяя штоку входить в заблокированное положение путем прикладывания небольшой силы и блокируясь автоматически, когда поршневое устройство 10 опустошается, не требуя, таким образом, решения по заблокированию от медицинского работника. Наконец, на фиг. 5, 5 А и 5 Б показано, что продолжающееся движение штокового устройства 14 заставляет его входить в заблокированное состояние. В этом положении крышка 62 наконечника штока заходит за смещенное внутрь кольцо 60 наконечника, которое прочно возвращается в первоначальное направленное вовнутрь положение. В этом положении кольцо насадки входит в участок 66 внутреннего диаметра наконечника 36 штока. В этом предпочтительном варианте исполнения возврат кольца насадки к направленному вовнутрь положению должен вызвать "щелчок", который может быть услышан или почувствован пользователем. Шприцевое устройство 10 снова дает обратную связь пользователю, показывая, что шприц находится в третьем, пустом и заблокированном положении. На фиг. 6 и 6 А показано шприцевое устройство 10 в заблокированном положении, соединенное узлом 16 иглы. Как показано, наконечник 36 штока занимает почти весь просвет,гарантируя эффективное применение и использование пользователем жидкостей через минимизацию "мертвого пространства". На фиг. 9 А, 9 Б, 9 В и 9 Г показан блокирующий механизм в процессе перехода в заблокированное состояние. На фиг. 9 А показана точка начального зацепления, когда медицинский работник сталкивается с усиливающимся сопротивлением. На фиг. 9 Б показана одна треть переходного состояния. На фиг. 9 В показано положение зацепления на две трети, в котором поршневой элемент дошел до конца и начинает сжиматься. На фиг. 9 Г показано конечное поло 9 жение, в котором штоковое устройство 14 заблокировано внутри шприцевого цилиндра 12. Возможны дальнейшие вариации этой конструкции, которые можно видеть на фиг. 7 А и 8 А. На фиг. 7, 7 А и 7 Б показано шприцевое устройство 100, состоящее из штокового устройства 114 и цилиндрического устройства 112. Этот вариант исполнения отличается тем, что поршневой элемент 134 выполнен как часть штокового устройства 114, чья дистальная поверхность 14 сконструирована так, чтобы сопрягаться с плечевой областью 122. Блокирующий механизм примерно такой же и состоит из крышки 62 наконечника штока, заходящей за смещенное кольцо 60 насадки, возвращающееся прочно к первоначальному направленному вовнутрь положению, сопрягаясь с участком 66 внутреннего диаметра. Как показано, кольцо насадки соответствует участку 66 внутреннего диаметра наконечника 36 штока. На фиг. 8, 8 А и 8 Б показан еще один вариант исполнения шприцевого устройства 200,состоящего из штокового устройства 214 и цилиндрического устройства 212. Этот вариант исполнения отличается тем, что поршневой элемент 234 выполнен как часть штокового устройства 214, чья дистальная поверхность 242 сконструирована так, чтобы соответствовать плечевой области 222 и является в основном плоской. Размеры блокирующего механизма соответствуют поршневому устройству 234. Изобретение предполагает различные варианты блокирующего механизма. Например, на фиг. 10 показан дистальный конец 320 варианта исполнения, в котором кольцо 360 насадки образовано тремя одинаковыми кольцевыми сегментами 360 а, З 60b и 360 с. Насадка 324 и наконечник 362 штока по отношению друг к другу расположены так, как показано. Этот вариант исполнения может быть использован, чтобы уменьшить усилие, необходимое для того, чтобы вдвинуть поршень в заблокированное положение. На фиг. 11 показан дистальный конец 420 варианта исполнения с кольцом 460 насадки,которое имеет три равно расположенных боковых канала 465 а, 465b и 465 с. Насадка 424 и наконечник 462 штока могут быть такими, как показано выше. Этот вариант исполнения также может быть использован, чтобы изменить усилие, необходимое для того, чтобы вдвинуть поршень в заблокированное положение. Фиг. 12-15 показывают вариант исполнения блокирующего штока, который может быть использован в конструкциях ранее существующих шприцевых цилиндров. На фиг. 12 и 12 А показан дистальный конец 520 шприцевого устройства, в котором использован ранее существующий цилиндр 512 и штоковое устройство 514. В этом варианте исполнения ранее существующий цилиндр 512 имеет узел 524 насадки. Наконечник 536 штока штокового устройства 10 514 разделен на части. Таким образом, крышка 562 наконечника штока разделена на части, в данном случае на четыре части 562 а, 562b, 562 с и 562d. Это разделение позволяет наконечнику 536 штока радиально сжиматься и разжиматься,таким образом позволяя наконечнику 536 штока проходить через уже существующий канал 525 насадки. При прохождении через канал 525 насадки крышка наконечника штока разжимается,блокируя таким образом штоковое устройство в определенном положении. На фиг. 12 и 12 А показан вариант исполнения, где наконечник 536 штока частично находится в насадке 524. Фиг. 13 и 13 А показывает вариант исполнения, где наконечник 536 штока почти полностью прошел через насадку 524. В этом положении поршневой элемент 534 по конструкторскому выбору может иметь такие размеры, чтобы иметь возможность сжиматься для того, чтобы дать возможность штоковому устройству дополнительно продвинуться. На фиг. 14 и 14 А показано штоковое устройство в заблокированном положении. Как показано,крышка 562 наконечника штока разжалась и охватила внешнюю кромку 529 насадки 524,блокируя таким образом штоковое устройство 514 внутри известного цилиндра 512. На фиг. 15 показано шприцевое устройство в сборе 500 в заблокированном состоянии. Очевидно специалистам из данной области техники, что возможны определенные варианты штокового устройства 514, как это показано на фиг. 14 А. Например, показанный вариант исполнения имеет штоковый конец 536, разделенный на четыре равных части, тогда как другие конструкции не так ограничены и могут иметь различное количество сегментов, которые могут быть одинаковыми или нет. Кроме того, штоковое устройство 514 показано с упругим поршневым элементом 534, что тоже не обязательно. Надо понимать, что другие варианты исполнения настоящего изобретения могут быть созданы с вариантами по форме, размерам и материалам без ухода от сущности изобретения. Хотя настоящее изобретение было описано в деталях со ссылкой только на настоящие предпочтительные варианты, специалистам из данной области техники будет очевидно, что различные модификации могут быть сделаны без ухода от сущности изобретения. Поэтому, хотя цилиндр и шток с поршнем были показаны, другие средства для контролируемого удержания объема через приводимые в действия средства соответствуют принципам данного изобретения. Кроме того, хотя блокирующая крышка наконечника штока была показана, другие средства для блокирования также соответствуют существу изобретения. Соответственно, изобретение ограничено только следующими формулами. 11 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство, содержащее цилиндр, имеющий первый конец, второй конец, внутреннюю поверхность и продольную ось, причем первый конец цилиндра имеет крышку, которая имеет внутреннюю поверхность, внешнюю поверхность и канал, соединяющий внутреннюю поверхность с внешней поверхностью; поршень, имеющий поперечное сечение,выполненное с возможностью сопряжения с внутренней поверхностью цилиндра; шток, связанный с поршнем, причем поршень выполнен с возможностью перемещения поршня вдоль продольной оси цилиндра между первым концом цилиндра и вторым концом; и блокирующий механизм, связанный со штоком для блокирования поршня в первом конце цилиндра, причем блокирующий механизм расположен в первом конце цилиндра. 2. Устройство по п.1, отличающееся тем,что шток далее содержит блокирующий наконечник, продольно соединенный со штоком,причем блокирующий наконечник имеет, по меньшей мере, один стопор, при этом поршень выполнен с возможностью схватывания, по меньшей мере, части блокирующего наконечника, и блокирующий механизм далее содержит блокирующее кольцо, связанное с каналом,причем блокирующее кольцо смещено к продольной оси, блокирующее кольцо выполнено с возможностью зацепления с, по меньшей мере,одним стопором блокирующего наконечника,посредством чего поршень блокируется,когда шток смещен к первому концу цилиндра. 3. Устройство по п.1 или 2, отличающееся тем, что внешняя поверхность крышки выполнена с возможностью крепления иглы для подкожной инъекции. 4. Устройство по п.3, отличающееся тем,что крышка выполнена с возможностью соединения иглы для подкожной инъекции с каналом. 5. Устройство по п.3, отличающееся тем,что крышка содержит арматуру Луера для соединения иглы для подкожной инъекции с каналом. 6. Устройство по п.1 или 2, отличающееся тем, что поршень выполнен с возможностью соответствия внутренней поверхности крышки при перемещении поршня к первому концу цилиндра. 7. Устройство по п.2, отличающееся тем,что блокирующий наконечник выполнен с возможностью соответствия каналу при перемещении поршня к первому концу указанного цилиндра. 8. Устройство по п.4, отличающееся тем,что шток содержит, по меньшей мере, одно ребро. 12 9. Устройство по п.3, отличающееся тем,что блокирующее кольцо размещено в основном внутри канала на внешней поверхности. 10. Устройство по п.3, отличающееся тем,что стопор блокирующего наконечника заканчивает блокирующий наконечник. 11. Устройство, включающее средства для контролируемого удержания объема жидкости, причем удерживающие средства имеют канал; средства для установления объема жидкости, связанные с контролируемыми средствами удержания; и средства для блокирования, расположенные внутри канала, причем блокирующие средства выполнены с возможностью блокирования средств для установления объема жидкости. 12. Устройство по п.11, отличающееся тем,что контролируемые средства для удержания далее включают смещаемую поверхность для изменения объема жидкости, причем смещаемая поверхность связана со средствами для установления. 13. Устройство по п.11, отличающееся тем,что средства для установления далее включают расположенный продольно блокирующий наконечник, причем блокирующий наконечник имеет стопор, и блокирующие средства далее включают блокирующее кольцо, расположенное внутри канала, причем блокирующее кольцо смещено внутрь и выполнено с возможностью зацепления за указанный стопор,при этом средства для установления блокируются путем удержания блокирующего наконечника блокирующим кольцом. 14. Устройство по п.13, отличающееся тем,что контролируемые удерживающие средства далее включают смещаемую поверхность для изменения объема жидкости, причем смещаемая поверхность соединена со средствами для установления объема жидкости, при этом блокирующий наконечник выполнен с возможностью плотно проходить через смещаемую поверхность. 15. Устройство по п.11 или 13, отличающееся тем, что дополнительно включает средства для установки иглы для подкожной инъекции на внешней поверхности крышки. 16. Устройство по п.11 или 13, отличающееся тем, что средства для установки иглы выполнены с возможностью соединения иглы для подкожных инъекций с каналом. 17. Устройство по п.15, отличающееся тем,что средства для установки иглы включают арматуру Луера. 18. Шприц, имеющий шток, цилиндр и канал, отличающийся тем, что включает блокирующий механизм, расположенный внутри канала. 19. Шприц по п.18, отличающийся тем, что блокирующий механизм требует увеличения 13 усилия, прикладываемого к штоку, до достижения предусмотренного состояния блокирования. 20. Шприц по п.18, отличающийся тем, что блокирующий механизм обеспечивает звуковую обратную связь при блокировании. 21. Шприц по п.18, отличающийся тем, что блокирующий механизм обеспечивает тактильную обратную связь при блокировании. 22. Шприц по п.19, отличающийся тем, что блокирующий механизм включает блокирующий наконечник, имеющий стопор и блокирующее кольцо, причем блокирующий наконечник расположен на конце штока, при этом блокирующее кольцо расположено внутри канала,причем блокирующее кольцо предназначено для удержания блокирующего наконечника через стопор. 23. Шприц по п.22, отличающийся тем, что шток выполнен с возможностью сопряжения с цилиндром и размеры блокирующего наконечника такие, чтобы существенно заполнять канал при удержании блокирующим кольцом. 24. Шприц, имеющий цилиндр для хранения жидкости и насадку для доставки жидкости,причем насадка соединена с цилиндром, отличающийся тем, что содержит шток, предназначенный для удаления жидкости из цилиндра через насадку, причем шток выполнен с возможностью размещения в насадке после удаления жидкости, таким образом гарантируя полное удаление жидкости из цилиндра. 25. Шприц по п.24, отличающийся тем, что насадка по существу цилиндрическая. 14 26. Шприц по п.24, отличающийся тем, что шток далее содержит прокладку между штоком и цилиндром, причем прокладка предотвращает просачивание жидкости между штоком и цилиндром. 27. Шток для использования в цилиндре шприца, имеющий канал, содержащий средства для возвратно-поступательного движения в цилиндре шприца, имеющие первый конец, внешний по отношению к цилиндру и второй конец, внутренний по отношению к цилиндру,причем средства возвратнопоступательного движения выполнены с возможностью перемещения вдоль оси цилиндра; и средства для блокирования перемещающихся возвратно-поступательно средств в цилиндре, при этом блокирующие средства расположены у второго конца перемещающихся возвратно-поступательно средств и выполнены с возможностью блокирования канала. 28. Шток по п.27, отличающийся тем, что содержит средства для уплотнения перемещающихся возвратно-поступательно средств к цилиндру. 29. Шток по п.28, отличающийся тем, что уплотнительные средства расположены на втором конце перемещающихся возвратнопоступательно средств. 30. Шток по п.27, отличающийся тем, что блокирующие средства содержат сегменты,предназначенные для блокирования указанного канала. Фиг. 3. Вид сбоку, одна треть положения блокирования Фиг. 4. Вид сбоку, две трети положения блокирования, блокиратор (стопор) в крайнем положении Фиг. 6 А. Увеличенный вид, разрез Фиг. 8. Вид сбоку, шток в положении блокирования Альтернативный вариант конструкции штока и цилиндра Фиг. 9 В. Вид ИСО, две трети положения блокирования, стопор в крайнем положении Фиг. 8 А. Цилиндр и шток, разрез Альтернативный вариант конструкции Фиг. 9 Г. Вид ИСО, шток в положении блокирования Фиг. 8 Б. Увеличенный вид, разрез Альтернативный вариант конструкции штока и цилиндра Фиг. 9 А. Вид ИСО (ИСО - Международная организация по стандартам), начало положения сопротивления Фиг. 9 Б. Вид ИСО, одна треть положения сопротивления Фиг 12 А. Главный вид, положение перед блокированием Фиг.14 А. Вид ИСО, шток в положении блокирования, стопор сжат Фиг. 13. Вид ИСО, одна вторая положения блокирования Фиг. 15. Вид ИСО, шток заблокирован масштаб 2 : 1 Фиг. 13 А. Вид сбоку, одна вторая положения блокирования
