Анастомат для обрезания

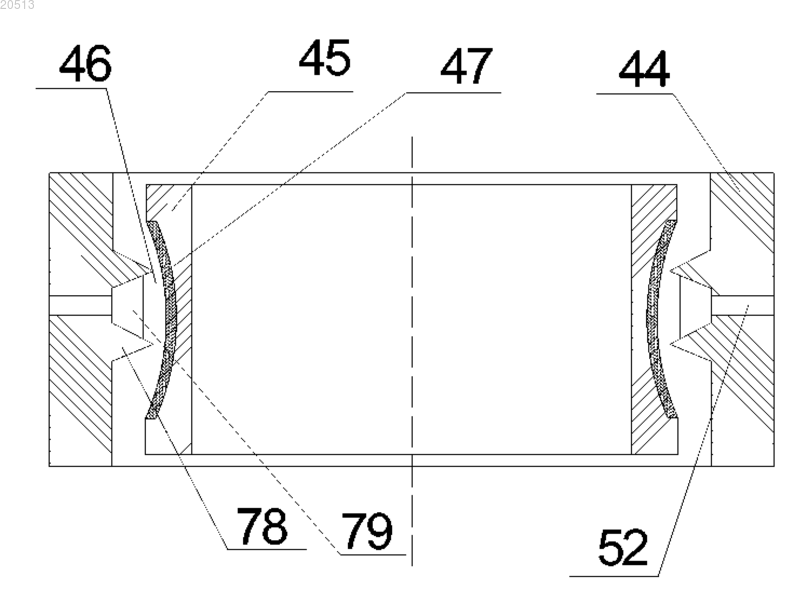

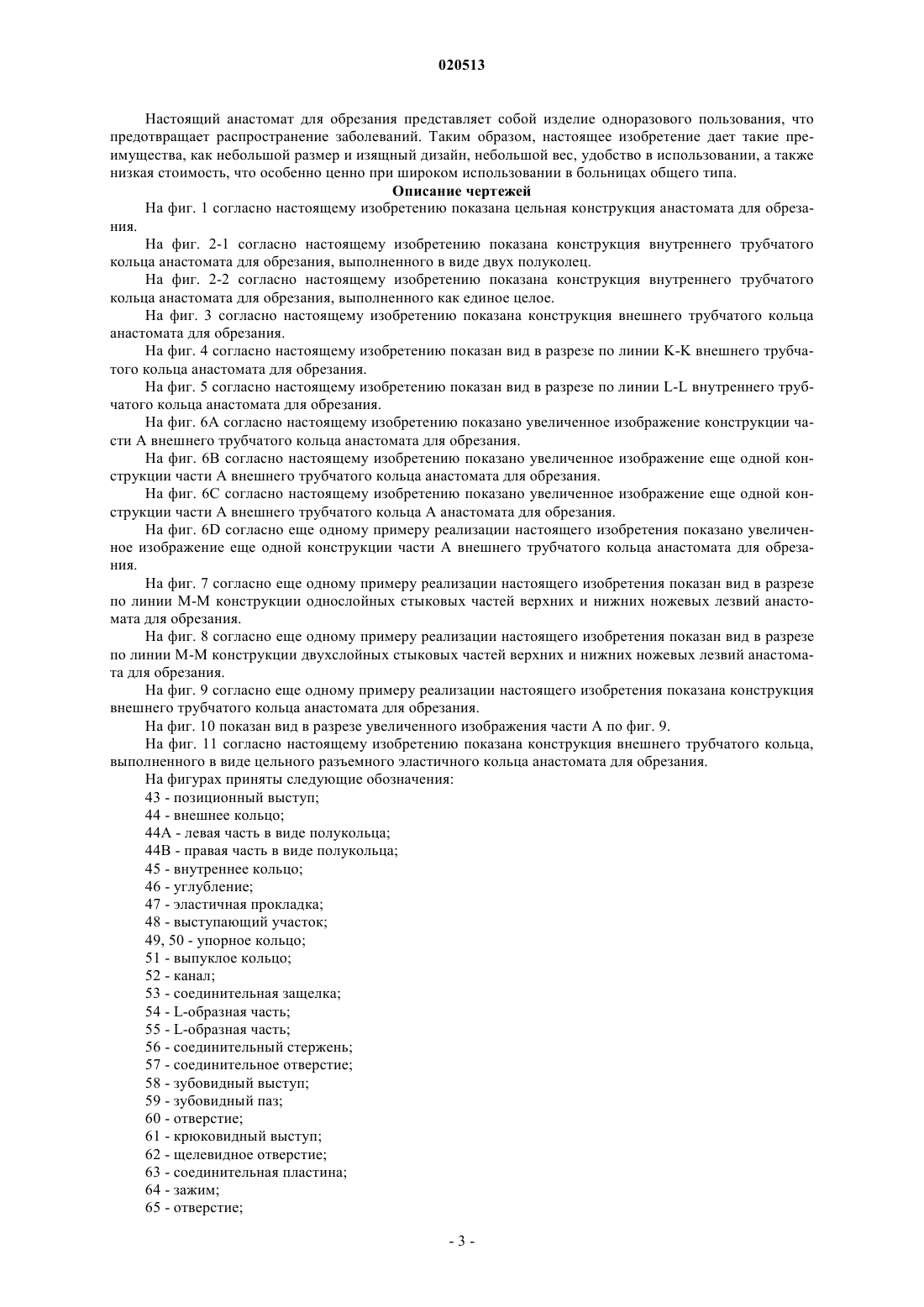

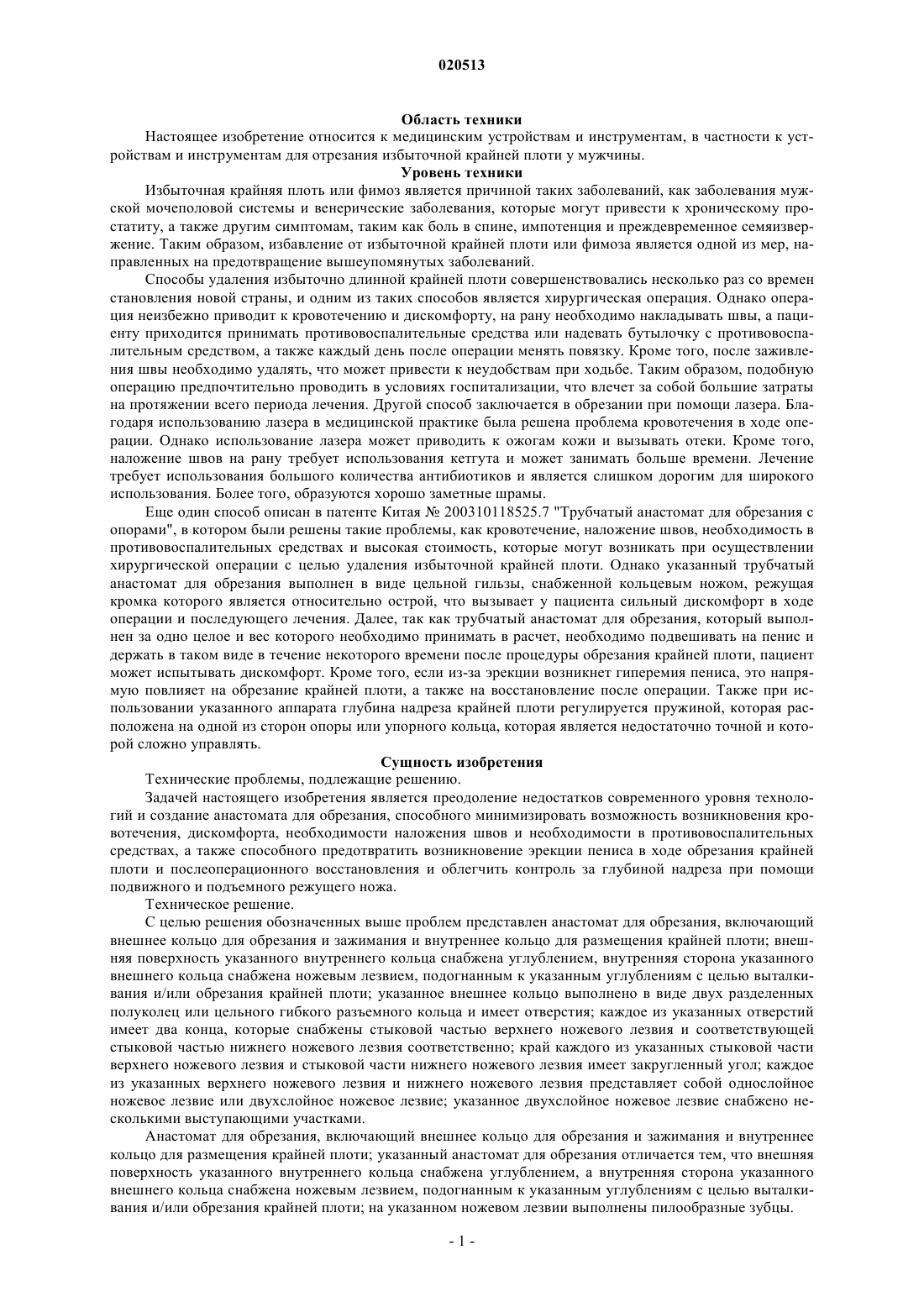

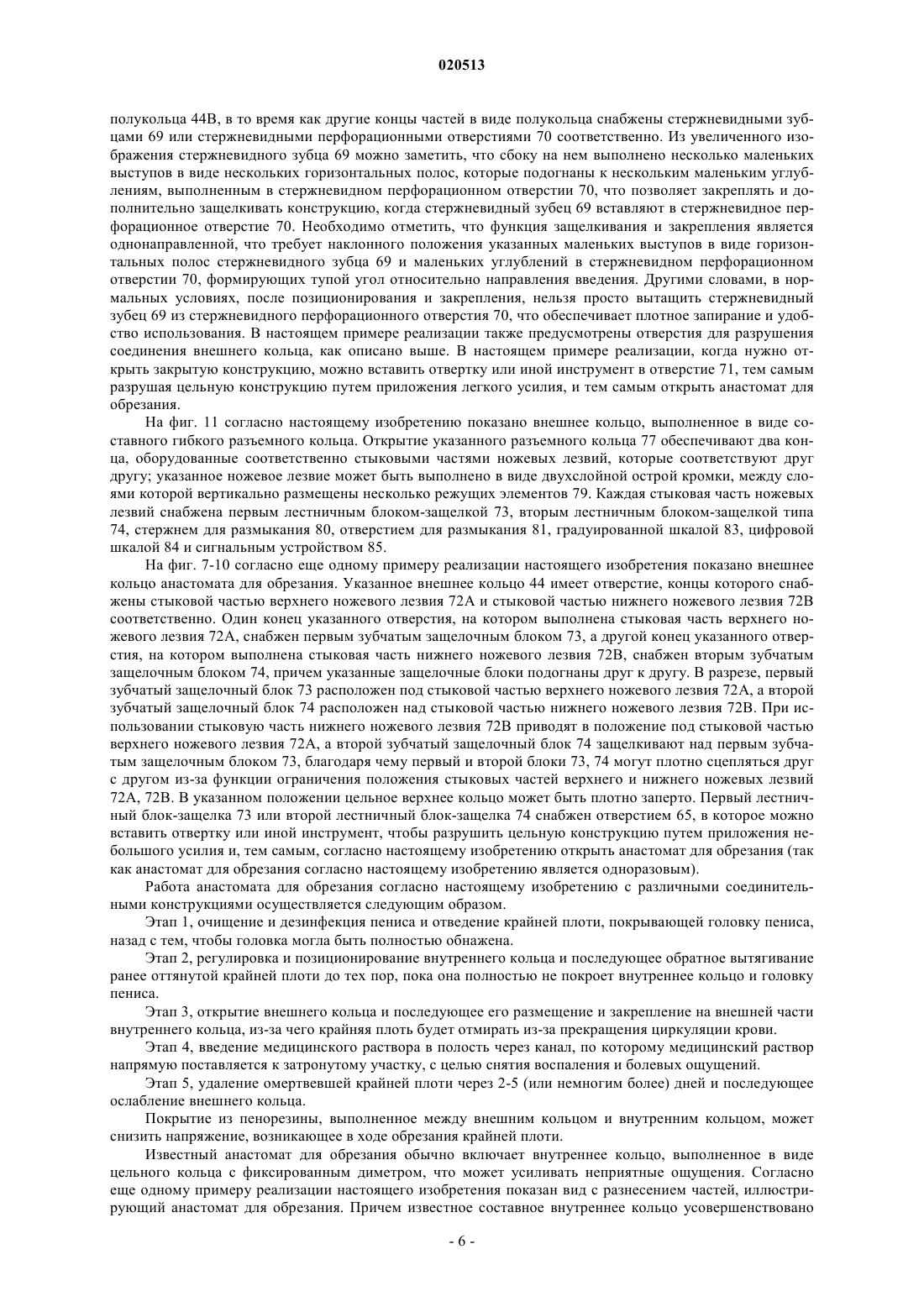

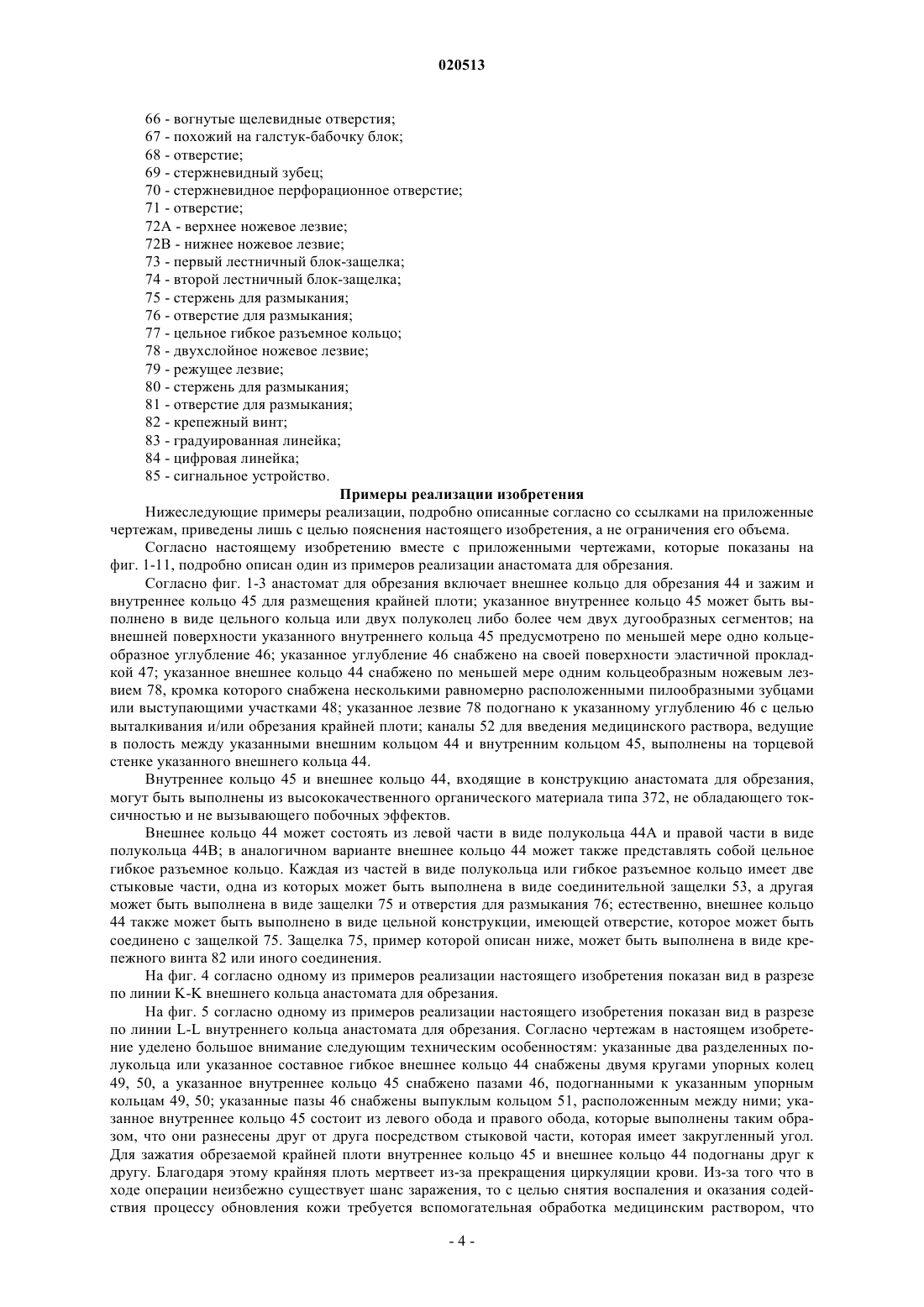

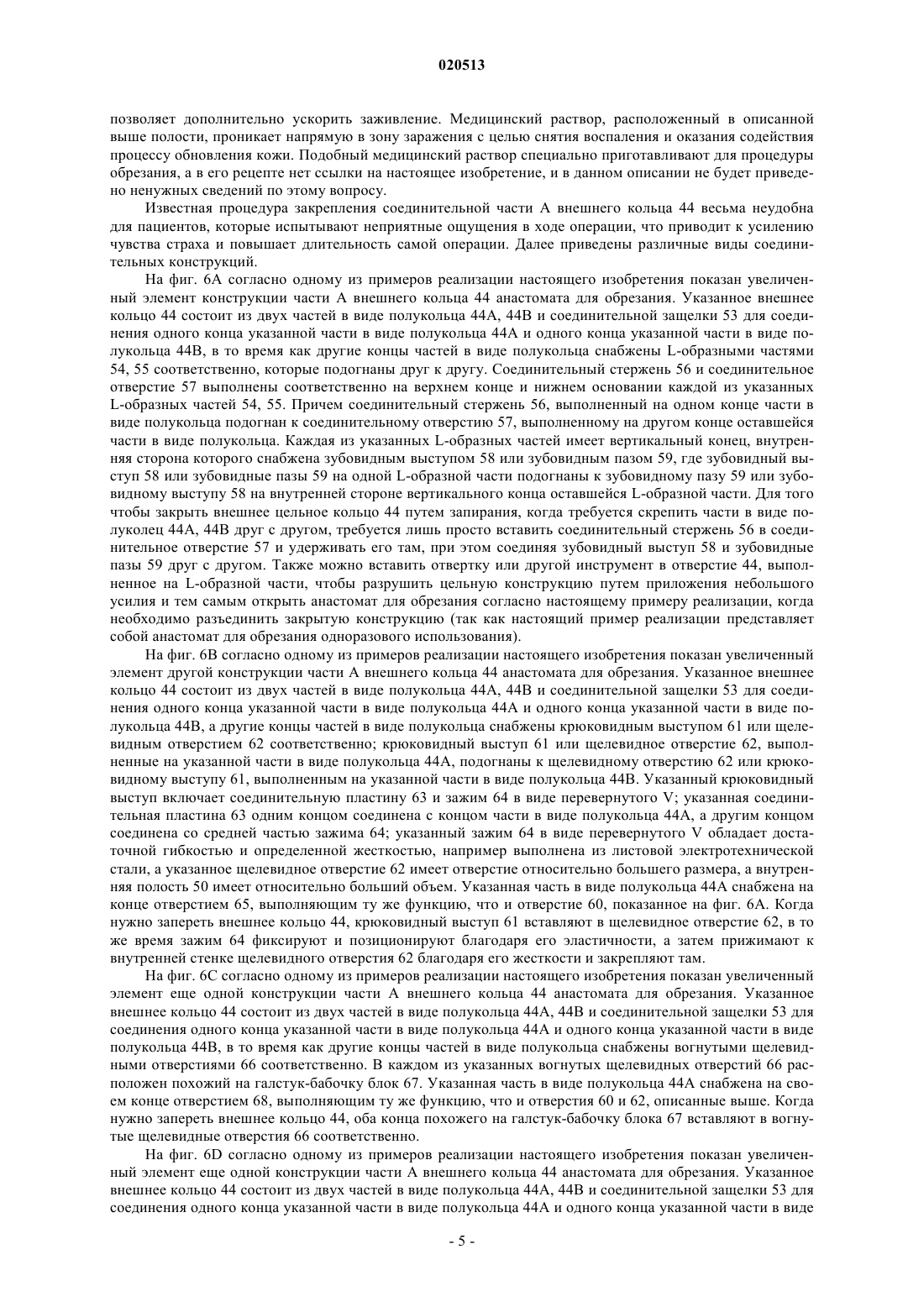

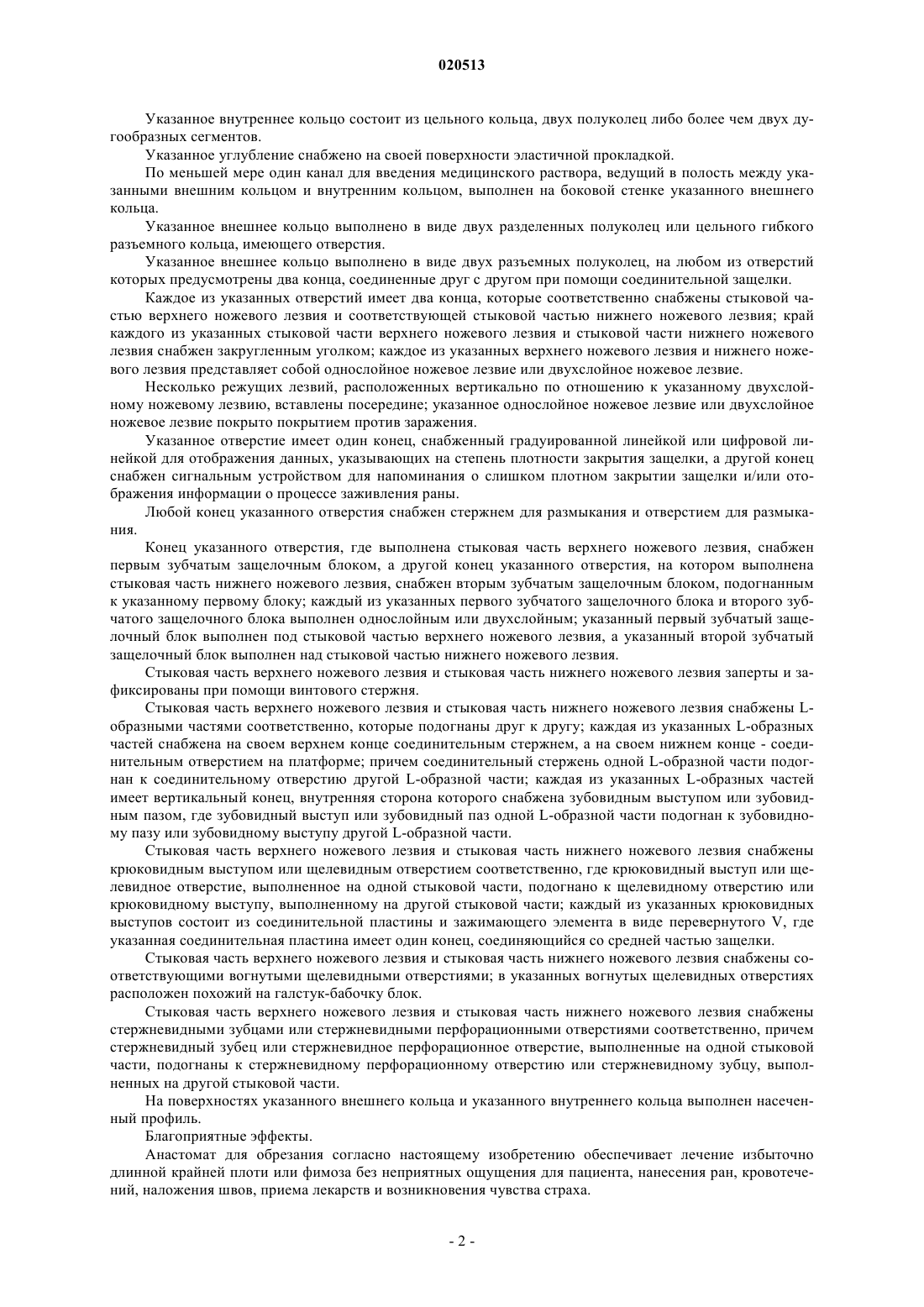

Изобретение обеспечивает анастомат для обрезания, относящийся к медицинской аппаратуре и инструменту для обрезания лишней крайней плоти пениса. Анастомат для обрезания согласно одному примеру реализации настоящего изобретения включает внешнее кольцо для обрезания и зажимания и внутреннее кольцо для размещения крайней плоти. Внешняя поверхность внутреннего кольца снабжена углублением, внутренняя сторона внешнего кольца содержит ножевое лезвие, подогнанное к указанным углублениям для выталкивания и/или обрезания крайней плоти, внешнее кольцо выполнено в виде двух разъемных полуколец или цельного гибкого разъемного кольца, имеющего отверстия, каждое из которых имеет два конца, содержащие соответственно стыковую часть верхнего ножевого лезвия и соответствующую стыковую часть нижнего ножевого лезвия, причем края указанных стыковых частей имеют закругленный угол,верхнее ножевое лезвие и нижнее ножевое лезвие представляют собой однослойные ножевые лезвия и/или двухслойные ножевые лезвия, причем двухслойные ножевые лезвия снабжены выступающими участками. Анастомат для обрезания согласно другому примеру реализации настоящего изобретения включает внешнее кольцо для обрезания и зажимания и внутреннее кольцо для размещения крайней плоти, отличающийся тем, что внешняя поверхность внутреннего кольца снабжена углублением, внутренняя сторона внешнего кольца снабжена ножевым лезвием, которое подогнанно к указанным углублениям для выталкивания и/или отрезания крайней плоти и на котором расположены пилообразные зубцы.(71)(73) Заявитель и патентовладелец: ВУХУ СННДА МЕДИКАЛ ТРИТМЕНТ ЭППЛАЙЕНС ТЕКНОЛОДЖИ КО., ЛТД. (CN) Область техники Настоящее изобретение относится к медицинским устройствам и инструментам, в частности к устройствам и инструментам для отрезания избыточной крайней плоти у мужчины. Уровень техники Избыточная крайняя плоть или фимоз является причиной таких заболеваний, как заболевания мужской мочеполовой системы и венерические заболевания, которые могут привести к хроническому простатиту, а также другим симптомам, таким как боль в спине, импотенция и преждевременное семяизвержение. Таким образом, избавление от избыточной крайней плоти или фимоза является одной из мер, направленных на предотвращение вышеупомянутых заболеваний. Способы удаления избыточно длинной крайней плоти совершенствовались несколько раз со времен становления новой страны, и одним из таких способов является хирургическая операция. Однако операция неизбежно приводит к кровотечению и дискомфорту, на рану необходимо накладывать швы, а пациенту приходится принимать противовоспалительные средства или надевать бутылочку с противовоспалительным средством, а также каждый день после операции менять повязку. Кроме того, после заживления швы необходимо удалять, что может привести к неудобствам при ходьбе. Таким образом, подобную операцию предпочтительно проводить в условиях госпитализации, что влечет за собой большие затраты на протяжении всего периода лечения. Другой способ заключается в обрезании при помощи лазера. Благодаря использованию лазера в медицинской практике была решена проблема кровотечения в ходе операции. Однако использование лазера может приводить к ожогам кожи и вызывать отеки. Кроме того,наложение швов на рану требует использования кетгута и может занимать больше времени. Лечение требует использования большого количества антибиотиков и является слишком дорогим для широкого использования. Более того, образуются хорошо заметные шрамы. Еще один способ описан в патенте Китая 200310118525.7 "Трубчатый анастомат для обрезания с опорами", в котором были решены такие проблемы, как кровотечение, наложение швов, необходимость в противовоспалительных средствах и высокая стоимость, которые могут возникать при осуществлении хирургической операции с целью удаления избыточной крайней плоти. Однако указанный трубчатый анастомат для обрезания выполнен в виде цельной гильзы, снабженной кольцевым ножом, режущая кромка которого является относительно острой, что вызывает у пациента сильный дискомфорт в ходе операции и последующего лечения. Далее, так как трубчатый анастомат для обрезания, который выполнен за одно целое и вес которого необходимо принимать в расчет, необходимо подвешивать на пенис и держать в таком виде в течение некоторого времени после процедуры обрезания крайней плоти, пациент может испытывать дискомфорт. Кроме того, если из-за эрекции возникнет гиперемия пениса, это напрямую повлияет на обрезание крайней плоти, а также на восстановление после операции. Также при использовании указанного аппарата глубина надреза крайней плоти регулируется пружиной, которая расположена на одной из сторон опоры или упорного кольца, которая является недостаточно точной и которой сложно управлять. Сущность изобретения Технические проблемы, подлежащие решению. Задачей настоящего изобретения является преодоление недостатков современного уровня технологий и создание анастомата для обрезания, способного минимизировать возможность возникновения кровотечения, дискомфорта, необходимости наложения швов и необходимости в противовоспалительных средствах, а также способного предотвратить возникновение эрекции пениса в ходе обрезания крайней плоти и послеоперационного восстановления и облегчить контроль за глубиной надреза при помощи подвижного и подъемного режущего ножа. Техническое решение. С целью решения обозначенных выше проблем представлен анастомат для обрезания, включающий внешнее кольцо для обрезания и зажимания и внутреннее кольцо для размещения крайней плоти; внешняя поверхность указанного внутреннего кольца снабжена углублением, внутренняя сторона указанного внешнего кольца снабжена ножевым лезвием, подогнанным к указанным углублениям с целью выталкивания и/или обрезания крайней плоти; указанное внешнее кольцо выполнено в виде двух разделенных полуколец или цельного гибкого разъемного кольца и имеет отверстия; каждое из указанных отверстий имеет два конца, которые снабжены стыковой частью верхнего ножевого лезвия и соответствующей стыковой частью нижнего ножевого лезвия соответственно; край каждого из указанных стыковой части верхнего ножевого лезвия и стыковой части нижнего ножевого лезвия имеет закругленный угол; каждое из указанных верхнего ножевого лезвия и нижнего ножевого лезвия представляет собой однослойное ножевое лезвие или двухслойное ножевое лезвие; указанное двухслойное ножевое лезвие снабжено несколькими выступающими участками. Анастомат для обрезания, включающий внешнее кольцо для обрезания и зажимания и внутреннее кольцо для размещения крайней плоти; указанный анастомат для обрезания отличается тем, что внешняя поверхность указанного внутреннего кольца снабжена углублением, а внутренняя сторона указанного внешнего кольца снабжена ножевым лезвием, подогнанным к указанным углублениям с целью выталкивания и/или обрезания крайней плоти; на указанном ножевом лезвии выполнены пилообразные зубцы. Указанное внутреннее кольцо состоит из цельного кольца, двух полуколец либо более чем двух дугообразных сегментов. Указанное углубление снабжено на своей поверхности эластичной прокладкой. По меньшей мере один канал для введения медицинского раствора, ведущий в полость между указанными внешним кольцом и внутренним кольцом, выполнен на боковой стенке указанного внешнего кольца. Указанное внешнее кольцо выполнено в виде двух разделенных полуколец или цельного гибкого разъемного кольца, имеющего отверстия. Указанное внешнее кольцо выполнено в виде двух разъемных полуколец, на любом из отверстий которых предусмотрены два конца, соединенные друг с другом при помощи соединительной защелки. Каждое из указанных отверстий имеет два конца, которые соответственно снабжены стыковой частью верхнего ножевого лезвия и соответствующей стыковой частью нижнего ножевого лезвия; край каждого из указанных стыковой части верхнего ножевого лезвия и стыковой части нижнего ножевого лезвия снабжен закругленным уголком; каждое из указанных верхнего ножевого лезвия и нижнего ножевого лезвия представляет собой однослойное ножевое лезвие или двухслойное ножевое лезвие. Несколько режущих лезвий, расположенных вертикально по отношению к указанному двухслойному ножевому лезвию, вставлены посередине; указанное однослойное ножевое лезвие или двухслойное ножевое лезвие покрыто покрытием против заражения. Указанное отверстие имеет один конец, снабженный градуированной линейкой или цифровой линейкой для отображения данных, указывающих на степень плотности закрытия защелки, а другой конец снабжен сигнальным устройством для напоминания о слишком плотном закрытии защелки и/или отображения информации о процессе заживления раны. Любой конец указанного отверстия снабжен стержнем для размыкания и отверстием для размыкания. Конец указанного отверстия, где выполнена стыковая часть верхнего ножевого лезвия, снабжен первым зубчатым защелочным блоком, а другой конец указанного отверстия, на котором выполнена стыковая часть нижнего ножевого лезвия, снабжен вторым зубчатым защелочным блоком, подогнанным к указанному первому блоку; каждый из указанных первого зубчатого защелочного блока и второго зубчатого защелочного блока выполнен однослойным или двухслойным; указанный первый зубчатый защелочный блок выполнен под стыковой частью верхнего ножевого лезвия, а указанный второй зубчатый защелочный блок выполнен над стыковой частью нижнего ножевого лезвия. Стыковая часть верхнего ножевого лезвия и стыковая часть нижнего ножевого лезвия заперты и зафиксированы при помощи винтового стержня. Стыковая часть верхнего ножевого лезвия и стыковая часть нижнего ножевого лезвия снабжены Lобразными частями соответственно, которые подогнаны друг к другу; каждая из указанных L-образных частей снабжена на своем верхнем конце соединительным стержнем, а на своем нижнем конце - соединительным отверстием на платформе; причем соединительный стержень одной L-образной части подогнан к соединительному отверстию другой L-образной части; каждая из указанных L-образных частей имеет вертикальный конец, внутренняя сторона которого снабжена зубовидным выступом или зубовидным пазом, где зубовидный выступ или зубовидный паз одной L-образной части подогнан к зубовидному пазу или зубовидному выступу другой L-образной части. Стыковая часть верхнего ножевого лезвия и стыковая часть нижнего ножевого лезвия снабжены крюковидным выступом или щелевидным отверстием соответственно, где крюковидный выступ или щелевидное отверстие, выполненное на одной стыковой части, подогнано к щелевидному отверстию или крюковидному выступу, выполненному на другой стыковой части; каждый из указанных крюковидных выступов состоит из соединительной пластины и зажимающего элемента в виде перевернутого V, где указанная соединительная пластина имеет один конец, соединяющийся со средней частью защелки. Стыковая часть верхнего ножевого лезвия и стыковая часть нижнего ножевого лезвия снабжены соответствующими вогнутыми щелевидными отверстиями; в указанных вогнутых щелевидных отверстиях расположен похожий на галстук-бабочку блок. Стыковая часть верхнего ножевого лезвия и стыковая часть нижнего ножевого лезвия снабжены стержневидными зубцами или стержневидными перфорационными отверстиями соответственно, причем стержневидный зубец или стержневидное перфорационное отверстие, выполненные на одной стыковой части, подогнаны к стержневидному перфорационному отверстию или стержневидному зубцу, выполненных на другой стыковой части. На поверхностях указанного внешнего кольца и указанного внутреннего кольца выполнен насеченный профиль. Благоприятные эффекты. Анастомат для обрезания согласно настоящему изобретению обеспечивает лечение избыточно длинной крайней плоти или фимоза без неприятных ощущения для пациента, нанесения ран, кровотечений, наложения швов, приема лекарств и возникновения чувства страха. Настоящий анастомат для обрезания представляет собой изделие одноразового пользования, что предотвращает распространение заболеваний. Таким образом, настоящее изобретение дает такие преимущества, как небольшой размер и изящный дизайн, небольшой вес, удобство в использовании, а также низкая стоимость, что особенно ценно при широком использовании в больницах общего типа. Описание чертежей На фиг. 1 согласно настоящему изобретению показана цельная конструкция анастомата для обрезания. На фиг. 2-1 согласно настоящему изобретению показана конструкция внутреннего трубчатого кольца анастомата для обрезания, выполненного в виде двух полуколец. На фиг. 2-2 согласно настоящему изобретению показана конструкция внутреннего трубчатого кольца анастомата для обрезания, выполненного как единое целое. На фиг. 3 согласно настоящему изобретению показана конструкция внешнего трубчатого кольца анастомата для обрезания. На фиг. 4 согласно настоящему изобретению показан вид в разрезе по линии K-K внешнего трубчатого кольца анастомата для обрезания. На фиг. 5 согласно настоящему изобретению показан вид в разрезе по линии L-L внутреннего трубчатого кольца анастомата для обрезания. На фиг. 6A согласно настоящему изобретению показано увеличенное изображение конструкции части A внешнего трубчатого кольца анастомата для обрезания. На фиг. 6B согласно настоящему изобретению показано увеличенное изображение еще одной конструкции части A внешнего трубчатого кольца анастомата для обрезания. На фиг. 6C согласно настоящему изобретению показано увеличенное изображение еще одной конструкции части A внешнего трубчатого кольца A анастомата для обрезания. На фиг. 6D согласно еще одному примеру реализации настоящего изобретения показано увеличенное изображение еще одной конструкции части A внешнего трубчатого кольца анастомата для обрезания. На фиг. 7 согласно еще одному примеру реализации настоящего изобретения показан вид в разрезе по линии M-M конструкции однослойных стыковых частей верхних и нижних ножевых лезвий анастомата для обрезания. На фиг. 8 согласно еще одному примеру реализации настоящего изобретения показан вид в разрезе по линии M-M конструкции двухслойных стыковых частей верхних и нижних ножевых лезвий анастомата для обрезания. На фиг. 9 согласно еще одному примеру реализации настоящего изобретения показана конструкция внешнего трубчатого кольца анастомата для обрезания. На фиг. 10 показан вид в разрезе увеличенного изображения части A по фиг. 9. На фиг. 11 согласно настоящему изобретению показана конструкция внешнего трубчатого кольца,выполненного в виде цельного разъемного эластичного кольца анастомата для обрезания. На фигурах приняты следующие обозначения: 43 - позиционный выступ; 44 - внешнее кольцо; 44 А - левая часть в виде полукольца; 44 В - правая часть в виде полукольца; 45 - внутреннее кольцо; 46 - углубление; 47 - эластичная прокладка; 48 - выступающий участок; 49, 50 - упорное кольцо; 51 - выпуклое кольцо; 52 - канал; 53 - соединительная защелка; 54 - L-образная часть; 55 - L-образная часть; 56 - соединительный стержень; 57 - соединительное отверстие; 58 - зубовидный выступ; 59 - зубовидный паз; 60 - отверстие; 61 - крюковидный выступ; 62 - щелевидное отверстие; 63 - соединительная пластина; 64 - зажим; 65 - отверстие; 66 - вогнутые щелевидные отверстия; 67 - похожий на галстук-бабочку блок; 68 - отверстие; 69 - стержневидный зубец; 70 - стержневидное перфорационное отверстие; 71 - отверстие; 72 А - верхнее ножевое лезвие; 72 В - нижнее ножевое лезвие; 73 - первый лестничный блок-защелка; 74 - второй лестничный блок-защелка; 75 - стержень для размыкания; 76 - отверстие для размыкания; 77 - цельное гибкое разъемное кольцо; 78 - двухслойное ножевое лезвие; 79 - режущее лезвие; 80 - стержень для размыкания; 81 - отверстие для размыкания; 82 - крепежный винт; 83 - градуированная линейка; 84 - цифровая линейка; 85 - сигнальное устройство. Примеры реализации изобретения Нижеследующие примеры реализации, подробно описанные согласно со ссылками на приложенные чертежам, приведены лишь с целью пояснения настоящего изобретения, а не ограничения его объема. Согласно настоящему изобретению вместе с приложенными чертежами, которые показаны на фиг. 1-11, подробно описан один из примеров реализации анастомата для обрезания. Согласно фиг. 1-3 анастомат для обрезания включает внешнее кольцо для обрезания 44 и зажим и внутреннее кольцо 45 для размещения крайней плоти; указанное внутреннее кольцо 45 может быть выполнено в виде цельного кольца или двух полуколец либо более чем двух дугообразных сегментов; на внешней поверхности указанного внутреннего кольца 45 предусмотрено по меньшей мере одно кольцеобразное углубление 46; указанное углубление 46 снабжено на своей поверхности эластичной прокладкой 47; указанное внешнее кольцо 44 снабжено по меньшей мере одним кольцеобразным ножевым лезвием 78, кромка которого снабжена несколькими равномерно расположенными пилообразными зубцами или выступающими участками 48; указанное лезвие 78 подогнано к указанному углублению 46 с целью выталкивания и/или обрезания крайней плоти; каналы 52 для введения медицинского раствора, ведущие в полость между указанными внешним кольцом 44 и внутренним кольцом 45, выполнены на торцевой стенке указанного внешнего кольца 44. Внутреннее кольцо 45 и внешнее кольцо 44, входящие в конструкцию анастомата для обрезания,могут быть выполнены из высококачественного органического материала типа 372, не обладающего токсичностью и не вызывающего побочных эффектов. Внешнее кольцо 44 может состоять из левой части в виде полукольца 44 А и правой части в виде полукольца 44B; в аналогичном варианте внешнее кольцо 44 может также представлять собой цельное гибкое разъемное кольцо. Каждая из частей в виде полукольца или гибкое разъемное кольцо имеет две стыковые части, одна из которых может быть выполнена в виде соединительной защелки 53, а другая может быть выполнена в виде защелки 75 и отверстия для размыкания 76; естественно, внешнее кольцо 44 также может быть выполнено в виде цельной конструкции, имеющей отверстие, которое может быть соединено с защелкой 75. Защелка 75, пример которой описан ниже, может быть выполнена в виде крепежного винта 82 или иного соединения. На фиг. 4 согласно одному из примеров реализации настоящего изобретения показан вид в разрезе по линии K-K внешнего кольца анастомата для обрезания. На фиг. 5 согласно одному из примеров реализации настоящего изобретения показан вид в разрезе по линии L-L внутреннего кольца анастомата для обрезания. Согласно чертежам в настоящем изобретение уделено большое внимание следующим техническим особенностям: указанные два разделенных полукольца или указанное составное гибкое внешнее кольцо 44 снабжены двумя кругами упорных колец 49, 50, а указанное внутреннее кольцо 45 снабжено пазами 46, подогнанными к указанным упорным кольцам 49, 50; указанные пазы 46 снабжены выпуклым кольцом 51, расположенным между ними; указанное внутреннее кольцо 45 состоит из левого обода и правого обода, которые выполнены таким образом, что они разнесены друг от друга посредством стыковой части, которая имеет закругленный угол. Для зажатия обрезаемой крайней плоти внутреннее кольцо 45 и внешнее кольцо 44 подогнаны друг к другу. Благодаря этому крайняя плоть мертвеет из-за прекращения циркуляции крови. Из-за того что в ходе операции неизбежно существует шанс заражения, то с целью снятия воспаления и оказания содействия процессу обновления кожи требуется вспомогательная обработка медицинским раствором, что позволяет дополнительно ускорить заживление. Медицинский раствор, расположенный в описанной выше полости, проникает напрямую в зону заражения с целью снятия воспаления и оказания содействия процессу обновления кожи. Подобный медицинский раствор специально приготавливают для процедуры обрезания, а в его рецепте нет ссылки на настоящее изобретение, и в данном описании не будет приведено ненужных сведений по этому вопросу. Известная процедура закрепления соединительной части A внешнего кольца 44 весьма неудобна для пациентов, которые испытывают неприятные ощущения в ходе операции, что приводит к усилению чувства страха и повышает длительность самой операции. Далее приведены различные виды соединительных конструкций. На фиг. 6 А согласно одному из примеров реализации настоящего изобретения показан увеличенный элемент конструкции части A внешнего кольца 44 анастомата для обрезания. Указанное внешнее кольцо 44 состоит из двух частей в виде полукольца 44 А, 44B и соединительной защелки 53 для соединения одного конца указанной части в виде полукольца 44 А и одного конца указанной части в виде полукольца 44B, в то время как другие концы частей в виде полукольца снабжены L-образными частями 54, 55 соответственно, которые подогнаны друг к другу. Соединительный стержень 56 и соединительное отверстие 57 выполнены соответственно на верхнем конце и нижнем основании каждой из указанныхL-образных частей 54, 55. Причем соединительный стержень 56, выполненный на одном конце части в виде полукольца подогнан к соединительному отверстию 57, выполненному на другом конце оставшейся части в виде полукольца. Каждая из указанных L-образных частей имеет вертикальный конец, внутренняя сторона которого снабжена зубовидным выступом 58 или зубовидным пазом 59, где зубовидный выступ 58 или зубовидные пазы 59 на одной L-образной части подогнаны к зубовидному пазу 59 или зубовидному выступу 58 на внутренней стороне вертикального конца оставшейся L-образной части. Для того чтобы закрыть внешнее цельное кольцо 44 путем запирания, когда требуется скрепить части в виде полуколец 44 А, 44B друг с другом, требуется лишь просто вставить соединительный стержень 56 в соединительное отверстие 57 и удерживать его там, при этом соединяя зубовидный выступ 58 и зубовидные пазы 59 друг с другом. Также можно вставить отвертку или другой инструмент в отверстие 44, выполненное на L-образной части, чтобы разрушить цельную конструкцию путем приложения небольшого усилия и тем самым открыть анастомат для обрезания согласно настоящему примеру реализации, когда необходимо разъединить закрытую конструкцию (так как настоящий пример реализации представляет собой анастомат для обрезания одноразового использования). На фиг. 6 В согласно одному из примеров реализации настоящего изобретения показан увеличенный элемент другой конструкции части A внешнего кольца 44 анастомата для обрезания. Указанное внешнее кольцо 44 состоит из двух частей в виде полукольца 44 А, 44B и соединительной защелки 53 для соединения одного конца указанной части в виде полукольца 44 А и одного конца указанной части в виде полукольца 44B, а другие концы частей в виде полукольца снабжены крюковидным выступом 61 или щелевидным отверстием 62 соответственно; крюковидный выступ 61 или щелевидное отверстие 62, выполненные на указанной части в виде полукольца 44 А, подогнаны к щелевидному отверстию 62 или крюковидному выступу 61, выполненным на указанной части в виде полукольца 44B. Указанный крюковидный выступ включает соединительную пластину 63 и зажим 64 в виде перевернутого V; указанная соединительная пластина 63 одним концом соединена с концом части в виде полукольца 44 А, а другим концом соединена со средней частью зажима 64; указанный зажим 64 в виде перевернутого V обладает достаточной гибкостью и определенной жесткостью, например выполнена из листовой электротехнической стали, а указанное щелевидное отверстие 62 имеет отверстие относительно большего размера, а внутренняя полость 50 имеет относительно больший объем. Указанная часть в виде полукольца 44 А снабжена на конце отверстием 65, выполняющим ту же функцию, что и отверстие 60, показанное на фиг. 6 А. Когда нужно запереть внешнее кольцо 44, крюковидный выступ 61 вставляют в щелевидное отверстие 62, в то же время зажим 64 фиксируют и позиционируют благодаря его эластичности, а затем прижимают к внутренней стенке щелевидного отверстия 62 благодаря его жесткости и закрепляют там. На фиг. 6 С согласно одному из примеров реализации настоящего изобретения показан увеличенный элемент еще одной конструкции части A внешнего кольца 44 анастомата для обрезания. Указанное внешнее кольцо 44 состоит из двух частей в виде полукольца 44 А, 44B и соединительной защелки 53 для соединения одного конца указанной части в виде полукольца 44 А и одного конца указанной части в виде полукольца 44B, в то время как другие концы частей в виде полукольца снабжены вогнутыми щелевидными отверстиями 66 соответственно. В каждом из указанных вогнутых щелевидных отверстий 66 расположен похожий на галстук-бабочку блок 67. Указанная часть в виде полукольца 44 А снабжена на своем конце отверстием 68, выполняющим ту же функцию, что и отверстия 60 и 62, описанные выше. Когда нужно запереть внешнее кольцо 44, оба конца похожего на галстук-бабочку блока 67 вставляют в вогнутые щелевидные отверстия 66 соответственно. На фиг. 6D согласно одному из примеров реализации настоящего изобретения показан увеличенный элемент еще одной конструкции части A внешнего кольца 44 анастомата для обрезания. Указанное внешнее кольцо 44 состоит из двух частей в виде полукольца 44 А, 44B и соединительной защелки 53 для соединения одного конца указанной части в виде полукольца 44 А и одного конца указанной части в виде полукольца 44B, в то время как другие концы частей в виде полукольца снабжены стержневидными зубцами 69 или стержневидными перфорационными отверстиями 70 соответственно. Из увеличенного изображения стержневидного зубца 69 можно заметить, что сбоку на нем выполнено несколько маленьких выступов в виде нескольких горизонтальных полос, которые подогнаны к нескольким маленьким углублениям, выполненным в стержневидном перфорационном отверстии 70, что позволяет закреплять и дополнительно защелкивать конструкцию, когда стержневидный зубец 69 вставляют в стержневидное перфорационное отверстие 70. Необходимо отметить, что функция защелкивания и закрепления является однонаправленной, что требует наклонного положения указанных маленьких выступов в виде горизонтальных полос стержневидного зубца 69 и маленьких углублений в стержневидном перфорационном отверстии 70, формирующих тупой угол относительно направления введения. Другими словами, в нормальных условиях, после позиционирования и закрепления, нельзя просто вытащить стержневидный зубец 69 из стержневидного перфорационного отверстия 70, что обеспечивает плотное запирание и удобство использования. В настоящем примере реализации также предусмотрены отверстия для разрушения соединения внешнего кольца, как описано выше. В настоящем примере реализации, когда нужно открыть закрытую конструкцию, можно вставить отвертку или иной инструмент в отверстие 71, тем самым разрушая цельную конструкцию путем приложения легкого усилия, и тем самым открыть анастомат для обрезания. На фиг. 11 согласно настоящему изобретению показано внешнее кольцо, выполненное в виде составного гибкого разъемного кольца. Открытие указанного разъемного кольца 77 обеспечивают два конца, оборудованные соответственно стыковыми частями ножевых лезвий, которые соответствуют друг другу; указанное ножевое лезвие может быть выполнено в виде двухслойной острой кромки, между слоями которой вертикально размещены несколько режущих элементов 79. Каждая стыковая часть ножевых лезвий снабжена первым лестничным блоком-защелкой 73, вторым лестничным блоком-защелкой типа 74, стержнем для размыкания 80, отверстием для размыкания 81, градуированной шкалой 83, цифровой шкалой 84 и сигнальным устройством 85. На фиг. 7-10 согласно еще одному примеру реализации настоящего изобретения показано внешнее кольцо анастомата для обрезания. Указанное внешнее кольцо 44 имеет отверстие, концы которого снабжены стыковой частью верхнего ножевого лезвия 72 А и стыковой частью нижнего ножевого лезвия 72 В соответственно. Один конец указанного отверстия, на котором выполнена стыковая часть верхнего ножевого лезвия 72 А, снабжен первым зубчатым защелочным блоком 73, а другой конец указанного отверстия, на котором выполнена стыковая часть нижнего ножевого лезвия 72 В, снабжен вторым зубчатым защелочным блоком 74, причем указанные защелочные блоки подогнаны друг к другу. В разрезе, первый зубчатый защелочный блок 73 расположен под стыковой частью верхнего ножевого лезвия 72 А, а второй зубчатый защелочный блок 74 расположен над стыковой частью нижнего ножевого лезвия 72 В. При использовании стыковую часть нижнего ножевого лезвия 72 В приводят в положение под стыковой частью верхнего ножевого лезвия 72 А, а второй зубчатый защелочный блок 74 защелкивают над первым зубчатым защелочным блоком 73, благодаря чему первый и второй блоки 73, 74 могут плотно сцепляться друг с другом из-за функции ограничения положения стыковых частей верхнего и нижнего ножевых лезвий 72 А, 72 В. В указанном положении цельное верхнее кольцо может быть плотно заперто. Первый лестничный блок-защелка 73 или второй лестничный блок-защелка 74 снабжен отверстием 65, в которое можно вставить отвертку или иной инструмент, чтобы разрушить цельную конструкцию путем приложения небольшого усилия и, тем самым, согласно настоящему изобретению открыть анастомат для обрезания (так как анастомат для обрезания согласно настоящему изобретению является одноразовым). Работа анастомата для обрезания согласно настоящему изобретению с различными соединительными конструкциями осуществляется следующим образом. Этап 1, очищение и дезинфекция пениса и отведение крайней плоти, покрывающей головку пениса,назад с тем, чтобы головка могла быть полностью обнажена. Этап 2, регулировка и позиционирование внутреннего кольца и последующее обратное вытягивание ранее оттянутой крайней плоти до тех пор, пока она полностью не покроет внутреннее кольцо и головку пениса. Этап 3, открытие внешнего кольца и последующее его размещение и закрепление на внешней части внутреннего кольца, из-за чего крайняя плоть будет отмирать из-за прекращения циркуляции крови. Этап 4, введение медицинского раствора в полость через канал, по которому медицинский раствор напрямую поставляется к затронутому участку, с целью снятия воспаления и болевых ощущений. Этап 5, удаление омертвевшей крайней плоти через 2-5 (или немногим более) дней и последующее ослабление внешнего кольца. Покрытие из пенорезины, выполненное между внешним кольцом и внутренним кольцом, может снизить напряжение, возникающее в ходе обрезания крайней плоти. Известный анастомат для обрезания обычно включает внутреннее кольцо, выполненное в виде цельного кольца с фиксированным диметром, что может усиливать неприятные ощущения. Согласно еще одному примеру реализации настоящего изобретения показан вид с разнесением частей, иллюстрирующий анастомат для обрезания. Причем известное составное внутреннее кольцо усовершенствовано путем разделения его на левую часть в виде полукольца 45-1 и правую часть в виде полукольца 45-2 с целью его приспособления к случаю, когда пенис находится в состоянии эрекции и увеличен. Благодаря этому может быть снижена сила выталкивания. Дополнительно, согласно фиг. 7 и 8 в другом примере реализации внешнее кольцо 44 включает часть в виде полукольца 44 А, снабженную стыковой частью верхнего ножевого лезвия 72 А, и часть в виде полукольца 44B, снабженную стыковой частью нижнего ножевого лезвия 72 В, который соответствует стыковой частью верхнего ножевого лезвия 72 А. Подобная конструкция обеспечивает надежное соединение внешнего кольца 44. На каждой стыковой части лезвий предусмотрен закругленный угол 72,что позволяет предотвратить защемление крайней плоти в ходе операции, тем самым обеспечивая успешность операции и позволяя избежать болевых ощущений. Если крайняя плоть была защемлена, возникнет грануляция, что может продлить срок заживления и привести к усилению неприятных ощущений. Подобным образом, точно такой же или аналогичный закругленный угол может быть выполнен на стыковых частях левой и правой частей в виде полукольца во внутреннем кольце, благодаря чему можно избежать защемления крайней плоти. При использовании настоящее изобретение не причиняет боли и не оставляет заметного шрама. Вместо этого, оно обеспечивает точное положение, в котором кольца будут находиться относительно оперируемого участка, а также обеспечивает более быстрое заживление. Лечение на основе настоящего изобретения подходит для детей, молодежи и пожилых людей. Кроме того, тип анастомата можно подобрать в зависимости от реального размера головки пениса. Далее, использование анастомата для обрезания согласно настоящему изобретению не влияет на повседневную деятельность, такую как работа и учеба, и является настолько простым, что может осуществляться без особой подготовки, что позволяет проводить лечение на основе настоящего изобретения даже в мини-клинике. Еще одним преимуществом настоящего изобретения является низкая цена. Общая стоимость за весь период лечения, включая операцию, противовоспалительное лечение и т.д., составляет всего 160-200 юаней, что приемлемо для широкого круга пользователей. Промышленная применимость Настоящее изобретение обеспечивает анастомат для обрезания. Настоящий анастомат для обрезания представляет собой изделие одноразового пользования, что предотвращает распространение заболеваний. Таким образом, настоящее изобретение дает такие преимущества, как небольшой размер и изящный дизайн, небольшой вес, удобство в использовании, а также низкая стоимость, и соответствует условию промышленной применимости. Несмотря на то что настоящее изобретение детально показано и описано со ссылкой на примерные варианты его выполнения, специалист, сведущий в определенной области техники, может легко понять,что различные изменения и модификации изобретения могут быть выполнены, если они не выходят за рамки технических принципов настоящего изобретения, которые также должны быть включены в объем защиты настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Анастомат для обрезания, включающий внешнее кольцо (44) для обрезания и зажимания, и внутреннее кольцо (45) для размещения крайней плоти, отличающийся тем, что внешняя поверхность внутреннего кольца (45) снабжена углублением (46), внутренняя сторона внешнего кольца (44) содержит ножевое лезвие (72), подогнанное к указанным углублениям (46) для выталкивания и/или обрезания крайней плоти, внешнее кольцо (44) выполнено в виде двух разъемных полуколец или цельного гибкого разъемного кольца (77), имеющего отверстия, каждое из которых имеет два конца, содержащие соответственно стыковую часть верхнего ножевого лезвия (72 А) и соответствующую стыковую часть нижнего ножевого лезвия (72 В), причем края указанных стыковых частей имеют закругленный угол, верхнее ножевое лезвие (72 А) и нижнее ножевое лезвие (72 В) представляют собой однослойные ножевые лезвия и/или двухслойные ножевые лезвия (78), причем двухслойные ножевые лезвия (78) снабжены выступающими участками (48). 2. Анастомат для обрезания, включающий внешнее кольцо (44) для обрезания и зажимания и внутреннее кольцо (45) для размещения крайней плоти, отличающийся тем, что внешняя поверхность внутреннего кольца (45) снабжена углублением (46), внутренняя сторона внешнего кольца (44) снабжена ножевым лезвием (72), которое подогнано к указанным углублениям (46) для выталкивания и/или отрезания крайней плоти и на котором расположены пилообразные зубцы (40). 3. Анастомат по п.2, отличающийся тем, что на поверхности внешнего кольца (44) и внутреннего кольца (45) выполнен насеченный профиль. 4. Анастомат по п.2, отличающийся тем, что внутреннее кольцо (45) содержит цельное кольцо, два полукольца или более чем два дуговых сегмента. 5. Анастомат по п.4, отличающийся тем, что указанное углубление (46) содержит на своей поверхности эластичную кольцевую прокладку (47). 6. Анастомат по п.5, отличающийся тем, что на боковой стенке внешнего кольца (44) выполнен по меньшей мере один канал (52) для введения медицинского раствора, сообщающийся с полостью, расположенной между внешним кольцом (44) и внутренним кольцом (45). 7. Анастомат по п.6, отличающийся тем, что внешнее кольцо (44) выполнено в виде двух разъемных полуколец или цельного гибкого разъемного кольца (77), имеющего отверстия. 8. Анастомат по п.7, отличающийся тем, что внешнее кольцо (44) выполнено в виде двух разъемных полуколец, любое из отверстий которых имеет два конца, соединенных друг с другом при помощи соединительной защелки (53). 9. Анастомат по п.8, отличающийся тем, что каждое из указанных отверстий имеет два конца, содержащих соответственно стыковую часть верхнего ножевого лезвия (72 А) и соответствующую стыковую часть нижнего ножевого лезвия (72 В), края стыковой части верхнего ножевого лезвия (72 А) и стыковой части нижнего ножевого лезвия (72 В) имеют закругленные углы, а верхнее ножевое лезвие (72 А) и нижнее ножевое лезвие (72 В) представляют собой однослойное ножевое лезвие и/или двухслойное ножевое лезвие (78). 10. Анастомат по п.9, отличающийся тем, что вертикально по отношению к двухслойному ножевому лезвию (78) между его слоями расположены режущие лезвия (79), а на однослойное ножевое лезвие или двухслойное ножевое лезвие (78) нанесено антиинфекционное покрытие. 11. Анастомат для обрезания по п.8, отличающийся тем, что указанное отверстие имеет один конец,снабженный градуированной шкалой (83) или цифровой шкалой (68) для отображения данных, указывающих степень плотности соединения защелки, и другой конец, снабженный сигнальным устройством(85) для оповещения о слишком плотном соединении защелки и/или отображения информации о процессе заживления раны. 12. Анастомат по п.11, отличающийся тем, что каждый конец указанного отверстия снабжен отпирающим стержнем (80) и отпирающим отверстием (81). 13. Анастомат по п.12, отличающийся тем, что стыковая часть верхнего ножевого лезвия (72 А) и стыковая часть нижнего ножевого лезвия (72 В) соответственно снабжены L-образными частями (55),которые подогнаны друг к другу и каждая из которых содержит на своем верхнем конце соединительный стержень и содержит на поверхности своего нижнего конца соединительное отверстие, соединительный стержень одной L-образной части (55) подогнан к соединительному отверстию (57) другой L-образной части (55), каждая L-образная часть имеет вертикальный конец, внутренняя сторона которого снабжена зубовидным выступом (58) или зубовидным пазом (59), причем зубовидный выступ (58) или зубовидный паз (59) на одной L-образной части (55) подогнан к зубовидному пазу (59) или зубовидному выступу (58) другой L-образной части (55). 14. Анастомат по п.12, отличающийся тем, что стыковая часть верхнего ножевого лезвия (72 А) и стыковая часть нижнего ножевого лезвия (72 В) снабжены крюковидным выступом (61) или пазом (62) соответственно, причем крюковидный выступ (61) или щелевидное отверстие (62), расположенные на одной стыковой части, подогнаны к пазу (62) или крюковидному выступу (61), расположенным на другой стыковой части, каждый крюковидный выступ (61) содержит соединительную пластину и зажима(64), имеющего форму перевернутого V, причем один из концов соединительной пластины соединен со средней частью зажима (64). 15. Анастомат по п.12, отличающийся тем, что стыковая часть верхнего ножевого лезвия (72 А) и стыковая часть нижнего ножевого лезвия (72 В) соответственно снабжены вогнутыми пазами (66), в которые вставлен блок (67), имеющий форму галстука-бабочки. 16. Анастомат по п.12, отличающийся тем, что стыковая часть верхнего ножевого лезвия (72 А) и стыковая часть нижнего ножевого лезвия (72 В) снабжены соответственно стержневидными зубцами (69) или стержневидными отверстиями (70) в форме звездочки, причем стержневидный зубец (69) или перфорационное отверстие (70) в форме звездочки, расположенные на одной стыковой части, подогнаны к стержневидному отверстию (70) в форме звездочки или стержневидному зубцу (69), расположенным на другой стыковой части. 17. Анастомат по п.11, отличающийся тем, что конец указанного отверстия, на котором расположена стыковая часть верхнего ножевого лезвия (72 А), снабжен первым зубчатым защелочным блоком (73),другой конец указанного отверстия, на котором расположена стыковая часть нижнего ножевого лезвия(72 В), снабжен вторым зубчатым защелочным блоком (74), подогнанным к указанному первому блоку,причем каждый из указанных первого и второго блоков выполнен однослойным или двухслойным, первый указанный блок (73) расположен под стыковой частью верхнего ножевого лезвия (72 А), а указанный второй блок (74) расположен над стыковой частью нижнего ножевого лезвия (72 В). 18. Анастомат по п.11, отличающийся тем, что стыковая часть верхнего ножевого лезвия (72 А) и стыковая часть нижнего ножевого лезвия (72 В) заперты и зафиксированы при помощи крепежного винта
