Регулируемая угловая опора для створки окна, двери или т.п.

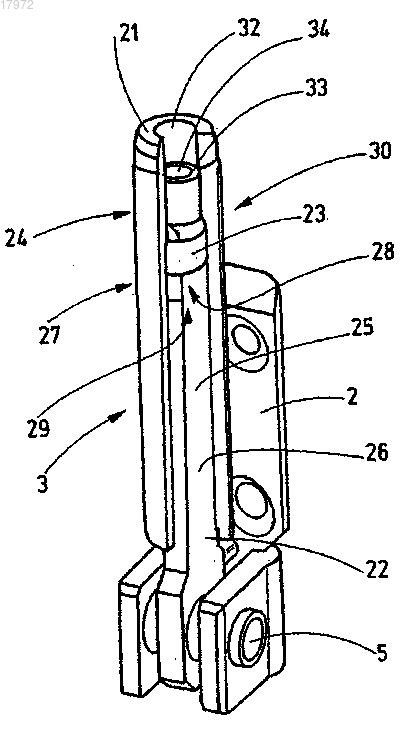

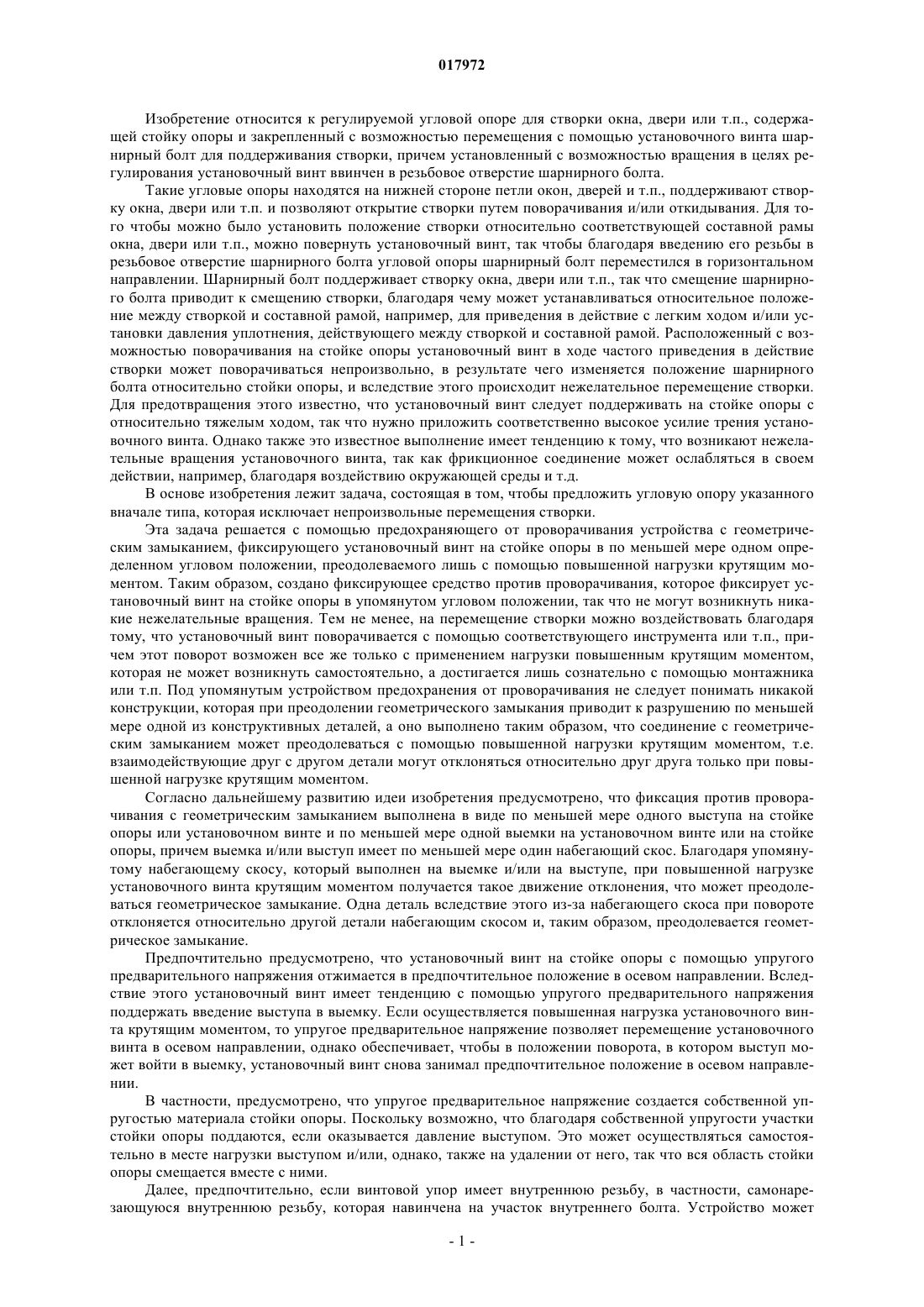

РЕГУЛИРУЕМАЯ УГЛОВАЯ ОПОРА ДЛЯ СТВОРКИ ОКНА, ДВЕРИ ИЛИ Т.П. Изобретение относится к регулируемой угловой опоре (1) для створки окна, двери или т.п.,содержащей стойку (10) опоры и закрепленный с возможностью перемещения на стойке (10) опоры с помощью установочного винта (15) шарнирный болт (5) для поддерживания створки,причем установленный с возможностью вращения в целях регулирования установочный винт(15) ввинчен в резьбовое отверстие (19) шарнирного болта (5). Предусмотрено фиксирующее от проворота устройство с геометрическим замыканием, закрепляющее установочный винт (15) на стойке (10) опоры по меньшей мере в одном определенном угловом положении, преодолеваемое лишь с повышенной нагрузкой крутящим моментом.(71)(73) Заявитель и патентовладелец: РОТО ФРАНК АГ (DE) Изобретение относится к регулируемой угловой опоре для створки окна, двери или т.п., содержащей стойку опоры и закрепленный с возможностью перемещения с помощью установочного винта шарнирный болт для поддерживания створки, причем установленный с возможностью вращения в целях регулирования установочный винт ввинчен в резьбовое отверстие шарнирного болта. Такие угловые опоры находятся на нижней стороне петли окон, дверей и т.п., поддерживают створку окна, двери или т.п. и позволяют открытие створки путем поворачивания и/или откидывания. Для того чтобы можно было установить положение створки относительно соответствующей составной рамы окна, двери или т.п., можно повернуть установочный винт, так чтобы благодаря введению его резьбы в резьбовое отверстие шарнирного болта угловой опоры шарнирный болт переместился в горизонтальном направлении. Шарнирный болт поддерживает створку окна, двери или т.п., так что смещение шарнирного болта приводит к смещению створки, благодаря чему может устанавливаться относительное положение между створкой и составной рамой, например, для приведения в действие с легким ходом и/или установки давления уплотнения, действующего между створкой и составной рамой. Расположенный с возможностью поворачивания на стойке опоры установочный винт в ходе частого приведения в действие створки может поворачиваться непроизвольно, в результате чего изменяется положение шарнирного болта относительно стойки опоры, и вследствие этого происходит нежелательное перемещение створки. Для предотвращения этого известно, что установочный винт следует поддерживать на стойке опоры с относительно тяжелым ходом, так что нужно приложить соответственно высокое усилие трения установочного винта. Однако также это известное выполнение имеет тенденцию к тому, что возникают нежелательные вращения установочного винта, так как фрикционное соединение может ослабляться в своем действии, например, благодаря воздействию окружающей среды и т.д. В основе изобретения лежит задача, состоящая в том, чтобы предложить угловую опору указанного вначале типа, которая исключает непроизвольные перемещения створки. Эта задача решается с помощью предохраняющего от проворачивания устройства с геометрическим замыканием, фиксирующего установочный винт на стойке опоры в по меньшей мере одном определенном угловом положении, преодолеваемого лишь с помощью повышенной нагрузки крутящим моментом. Таким образом, создано фиксирующее средство против проворачивания, которое фиксирует установочный винт на стойке опоры в упомянутом угловом положении, так что не могут возникнуть никакие нежелательные вращения. Тем не менее, на перемещение створки можно воздействовать благодаря тому, что установочный винт поворачивается с помощью соответствующего инструмента или т.п., причем этот поворот возможен все же только с применением нагрузки повышенным крутящим моментом,которая не может возникнуть самостоятельно, а достигается лишь сознательно с помощью монтажника или т.п. Под упомянутым устройством предохранения от проворачивания не следует понимать никакой конструкции, которая при преодолении геометрического замыкания приводит к разрушению по меньшей мере одной из конструктивных деталей, а оно выполнено таким образом, что соединение с геометрическим замыканием может преодолеваться с помощью повышенной нагрузки крутящим моментом, т.е. взаимодействующие друг с другом детали могут отклоняться относительно друг друга только при повышенной нагрузке крутящим моментом. Согласно дальнейшему развитию идеи изобретения предусмотрено, что фиксация против проворачивания с геометрическим замыканием выполнена в виде по меньшей мере одного выступа на стойке опоры или установочном винте и по меньшей мере одной выемки на установочном винте или на стойке опоры, причем выемка и/или выступ имеет по меньшей мере один набегающий скос. Благодаря упомянутому набегающему скосу, который выполнен на выемке и/или на выступе, при повышенной нагрузке установочного винта крутящим моментом получается такое движение отклонения, что может преодолеваться геометрическое замыкание. Одна деталь вследствие этого из-за набегающего скоса при повороте отклоняется относительно другой детали набегающим скосом и, таким образом, преодолевается геометрическое замыкание. Предпочтительно предусмотрено, что установочный винт на стойке опоры с помощью упругого предварительного напряжения отжимается в предпочтительное положение в осевом направлении. Вследствие этого установочный винт имеет тенденцию с помощью упругого предварительного напряжения поддержать введение выступа в выемку. Если осуществляется повышенная нагрузка установочного винта крутящим моментом, то упругое предварительное напряжение позволяет перемещение установочного винта в осевом направлении, однако обеспечивает, чтобы в положении поворота, в котором выступ может войти в выемку, установочный винт снова занимал предпочтительное положение в осевом направлении. В частности, предусмотрено, что упругое предварительное напряжение создается собственной упругостью материала стойки опоры. Поскольку возможно, что благодаря собственной упругости участки стойки опоры поддаются, если оказывается давление выступом. Это может осуществляться самостоятельно в месте нагрузки выступом и/или, однако, также на удалении от него, так что вся область стойки опоры смещается вместе с ними. Далее, предпочтительно, если винтовой упор имеет внутреннюю резьбу, в частности, самонарезающуюся внутреннюю резьбу, которая навинчена на участок внутреннего болта. Устройство может быть предпочтительно таким, что снабженный самонарезающейся внутренней резьбой винтовой упор при монтаже навинчивается на соответствующий участок внутреннего болта, причем на этом участке образуется взаимодействующая с внутренней резьбой винтового упора наружная резьба. Эта резьбовая система служит для того, чтобы можно было перемещать винтовой упор относительно продольного направления внутреннего болта, чтобы можно было установить упомянутое положение втулки болта. Альтернативно предпочтительным образом предусмотрено, что винтовой упор имеет наружную резьбу, в частности самонарезающуюся наружную резьбу, которая ввинчена во внутреннюю часть втулки болта, предпочтительно в узкое место внутренней части втулки болта. Устройство может быть поэтому предпочтительно таким, что снабженный предпочтительно самонарезающейся наружной резьбой винтовой упор введен в соответственно глубокое осевое положение во внутреннюю часть втулки болта и там благодаря соответствующему вращению вследствие своего существующего относительно втулки болта, предпочтительно самонарезающегося резьбового контакта может поворачиваться и, таким образом, смещаться в осевом направлении. Тем самым винтовой упор может перемещаться относительно продольного направления втулки болта. Так как свободный конец внутреннего болта опирается на винтовой упор, то кручение винтового упора приводит к осевому перемещению втулки болта относительно внутреннего болта, т.е. можно установить соответственно положение втулки болта. Втулка болта может быть выполнена предпочтительно в виде стакана. Она надевается на снабженный винтовым упором внутренний болт. Альтернативно втулка болта принимает винтовой упор и затем надевается на внутренний болт. Предпочтительно втулка болта выполнена из пластмассы. Для предотвращения того, чтобы втулка болта при движении открытия створки окна, двери или т.п. поворачивалась относительно внутреннего болта, ее можно внутри снабдить по меньшей мере одним внутренним осевым углублением, в которое входит четырехгранный болт без возможности вращения при надвигании втулки болта на него. Втулка болта предпочтительно на стороне головки может иметь сквозное отверстие для вращающего инструмента. Далее, в частности, предусмотрено, что винтовой упор имеет соединительный элемент для вращающего инструмента. С помощью соответствующего инструмента, например многогранного инструмента, в частности шестигранного инструмента, например ключа с внутренним многогранником при окончательно смонтированном шарнирном болте можно достичь (его) осевого удлинения или укорочения, благодаря тому, что ключ с внутренним многогранником вводится через расположенное со стороны головки сквозное отверстие для вращательного инструмента и вставляется в соединительный элемент винтового упора. Если теперь повернуть ключ с внутренним многогранником, то вместе с ним поворачивается винтовой упор, и при этом втулка болта перемещается в осевом направлении по внутреннему болту. Наконец, предпочтительно, если размер диаметра винтового упора выбран таким, что он не входит во внутреннее осевое углубление втулки болта. Благодаря этому возможно упомянутое, достигаемое с помощью ключа с внутренним многогранником перемещение втулки болта с помощью проворачивания при окончательно смонтированном шарнирном болте. Приданная створке окна, двери или т.п. втулка угловой опоры может также иметь установочное отверстие для вращающего инструмента, так чтобы он через это установочное отверстие и через сквозное отверстие для вращательного инструмента во втулке болта мог вставляться в соединительный элемент вращательного инструмента винтового упора. Чертежи наглядно иллюстрируют изобретение на основе примера выполнения, а именно показывают: фиг. 1 - изображение в перспективе укомплектованной угловой опоры,фиг. 2 - изображение согласно фиг. 1, но в другом виде в перспективе,фиг. 3 - стойку угловой опоры,фиг. 4 и 5 - втулку угловой опоры,фиг. 6 - вид сверху угловой опоры без втулки угловой опоры,фиг. 7 - вид в перспективе соответственно изображению на фиг. 6,фиг. 8 - соответствующее фиг. 6 или 7 изображение, но с вырезом втулки болта,фиг. 9 - схематическое изображение поперечного сечения угловой опоры в области шарнирного болта и фиг. 10 - соответствующее фиг. 8 изображение другого примера выполнения изобретения. На фиг. 1 показана угловая опора 1, которая имеет стойку 2 опоры, шарнирный болт 3 и втулку 4 угловой опоры. Шарнирный болт 3 посредством горизонтального опорного болта 5 закреплен с возможностью поворота на стойке 2 опоры. Фиг. 2 показывает изображение из фиг. 1 в другом виде в перспективе. Фиг. 3 показывает стойку 2 опоры. Она имеет плиту 6 основания, от которой отогнуты под углом два стоящих на расстоянии друг от друга фланца 7, 8, имеющих приемные отверстия 9 для опорного болта 5. Плита 6 основания снабжена крепежными отверстиями 10 для соответствующих крепежных винтов,с помощью которых стойка 2 опоры может закрепляться на составной раме не показанного окна, не показанной двери или т.п. Согласно фиг. 4 и 5 втулка 4 угловой опоры имеет плоскую монтажную поверхность 11, от которой отходят по меньшей мере два фиксирующих выступа 12. Через монтажную поверхность 11 проходят два крепежных отверстия 13, чтобы втулку угловой опоры в показанном на фиг. 4 и 5 вертикальном положении прикреплять к створке окна, двери или т.п. Фиксирующие выступы 12 входят в соответствующие углубления створки и стабилизируют посадку. Втулка 4 угловой опоры выполнена, по существу, в виде полого тела 14 и имеет на своей нижней стороне 15 не показанное непосредственно на фиг. 4 и 5 отверстие 16 внутреннего канала 17 для вставления, верхний конец которого, по существу, закрыт, а именно имеет лишь небольшое отверстие 18 для контроля. Фиг. 6 показывает расположенный на стороне составной рамы элемент угловой опоры 1, снабженный стойкой 2 опоры и установленным на ней с возможностью поворота вокруг горизонтальной оси с помощью опорного болта 5 шарнирный болт 3. Шарнирно закрепленный на стойке 2 опоры конец 19 шарнирного болта 3 находится на окне, двери или в подобном случае применения внизу, а свободный конец 20 шарнирного болта 3 - вверху. Чтобы теперь завершить выполнение угловой опоры 1 и поддержать створку окна, двери или т.п., снабженная втулкой 4 угловой опоры створка (не показана) подводится к находящемуся на стороне составной рамы устройству угловой опоры 1 таким образом, что свободный конец 20 входит в отверстие 16 для вставления, выполненное во втулке 4 угловой опоры, а затем большая часть шарнирного болта 3 вставляется во внутренний канал 17. Верхняя торцевая поверхность 21 шарнирного болта 3 упирается в верхний, по существу, закрытый конец внутреннего канала 17, благодаря чему это движение вставления ограничено. Створка теперь может открываться поворотом вокруг продольной оси шарнирного болта 3 и может - в случае предусмотренного открывания с откидыванием также откидываться вокруг горизонтальной оси опорного болта 5. Из частично вырезанного изображения фиг. 8 можно понять, что шарнирный болт 3 составлен из трех отдельных частей. Речь идет при этом о внутреннем болте 22, винтовом упоре 23 и втулке 24 болта. Внутренний болт 22 выполнен в виде четырехгранного болта 26 благодаря тому, что он отштампован в виде штампованной детали 26 из листа соответствующей толщины. Свободная концевая область 27 внутреннего болта 22 имеет меньший размер по ширине таким образом, чтобы на него навинчивался выполненный в виде втулки винтовой упор 23. Для этого винтовой упор 23 в своем внутреннем пространстве имеет самонарезающуюся внутреннюю резьбу 28. Если винтовой упор 23 навинчен на свободную концевую область 27 четырехгранного болта 25, то свободная концевая область 27 с помощью самонарезающейся внутренней резьбы 28 снабжается наружной резьбой 29. Вследствие этого винтовой упор 23 может перемещаться возвратно-поступательно в осевом направлении с помощью винтового движения, в результате чего он, благодаря своему свойству образовывать удлинение внутреннего болта, делает регулируемой длину всей структуры. Если теперь, как видно из фиг. 6-8, на внутренний болт 22 и его образованное винтовым упором 23 удлинение 30 внутреннего болта насажена втулка 24 болта, выполненная в виде стакана и опирающаяся, поэтому, в осевом направлении на винтовой упор 23, то благодаря повороту винтового упора 23 может измениться осевое положение втулки 24 болта. Это снова приведет к тому,что относящаяся к шарнирному болту 3 втулка 24 болта определит положение по высоте надвинутой на нее втулки 4 угловой опоры и, тем самым, положение створки окна, двери или т.п. Из всего этого ясно,что благодаря повороту винтового упора 23 можно производить регулировку створки. Втулка 24 болта имеет наружный контур кругового цилиндра. В частности, может быть предусмотрено, что втулка 24 болта на своей торцевой стороне 21 имеет сквозное отверстие 32 для вращающего инструмента, и винтовой упор 23 на своей верхней торцевой стороне 33 имеет соединительный элемент 34 для вращательного инструмента, например, в форме внутреннего многогранника. Если при установленной втулке 24 болта должен осуществляться подъем или опускание торцевой поверхности 21 шарнирного болта 3, то требуется лишь, чтобы монтажник ввел ключ с внутренним многогранником в сквозное отверстие 32 для вращательного инструмента и ввел ключ с внутренним многогранником в соединительный элемент 34 для вращательного инструмента. Благодаря осуществляемому посредством ключа с внутренним многогранником повороту винтового упора можно предпринять желательное регулирование. Согласно фиг. 9 устройство таково, что втулка 24 болта в своем внутреннем пространстве имеет два противолежащих относительно друг друга внутренних осевых углубления 35, которые выполнены в виде пазов и которые принимают четырехгранный болт 25, благодаря чему втулка 24 болта удерживается на внутреннем болте 22 с фиксацией против вращения. В частности, может быть предусмотрено, что втулка 24 болта выполнена из пластмассы. Фиг. 10 показывает другой пример выполнения изобретения, причем все варианты выполнения всех остальных фигур - вплоть до фиг. 8 - также соответственно действительны для этого другого примера выполнения. В качестве альтернативы примеру выполнения согласно фиг. 8 предусмотрено, что винтовой упор 23 имеет самонарезающую наружную резьбу 40, которая ввинчена в узкое место 41 во внутреннем пространстве 43 втулки 24 болта. Внутренний болт 22 не входит в зацепление - как в примере выполнения согласно фиг. 8 - с винтовым упором 23, а его свободный конец 43 опирается - в осевом направлении - на торцевую поверхность 44 винтового упора 23. С помощью соответствующего инструмента, например упомянутого ключа с внутренним многогранником, винтовой упор 23 благодаря поворачиванию может перемещаться во втулке 24 болта относительно нее по оси, вследствие чего благодаря под-3 017972 держиванию винтового упора 23 на внутреннем болте 22 устанавливается соответствующее осевое положение втулки 24 болта относительно внутреннего болта 22. В остальном, имеющиеся к другому примеру выполнения пояснения действительны соответственно для примера выполнения согласно фиг. 10. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Угловая опора для окна или двери, содержащая стойку (2) опоры и прикрепленный к стойке (2) опоры шарнирный болт (3), который имеет внутренний болт (22), закрепленный на стойке (2) опоры,отличающаяся тем, что внутренний болт (22) установлен с возможностью взаимодействия со служащим для осевого перемещения втулки (24) болта винтовым упором (23), причем винтовой упор (23) и внутренний болт (22) охватываются втулкой (24) болта, причем винтовой упор (23) ввинчен внутрь втулки(24) болта и опирается на свободный конец внутреннего болта (22). 2. Угловая опора по п.1, отличающаяся тем, что винтовой упор (23) расположен с возможностью перемещения в осевом направлении внутри втулки (24) болта. 3. Угловая опора по п.1 или 2, отличающаяся тем, что внутренний болт (22) является четырехгранным болтом (25). 4. Угловая опора по одному из пп.1-3, отличающаяся тем, что внутренний болт (22) выполнен в виде штампованной детали (26), в частности выполненной из листа. 5. Угловая опора по одному из пп.1-4, отличающаяся тем, что винтовой упор (23), по меньшей мере,на отдельных участках выполнен в виде втулки. 6. Угловая опора по одному из пп.1-5, отличающаяся тем, что винтовой упор (23) имеет наружную резьбу (40), в частности самонарезающуюся наружную резьбу, которая ввинчена во внутреннюю часть(42) втулки (24) болта, предпочтительно в узкое место (41) внутренней части (42) втулки (24) болта. 7. Угловая опора по одному из пп.1-6, отличающаяся тем, что втулка (24) болта выполнена в виде стакана. 8. Угловая опора по одному из пп.1-7, отличающаяся тем, что втулка (24) болта выполнена из пластмассы. 9. Угловая опора по одному из пп.1-8, отличающаяся тем, что втулка (24) болта имеет по меньшей мере одно внутреннее осевое углубление (35) для приема четырехгранного болта (25) без возможности прокручивания. 10. Угловая опора по одному из пп.1-9, отличающаяся тем, что втулка (24) болта со стороны головки имеет сквозное отверстие (32) для вращательного инструмента. 11. Угловая опора по одному из пп.1-10, отличающаяся тем, что винтовой упор (23) имеет соединительный элемент (34) для вращательного инструмента. 12. Угловая опора по одному из пп.1-11, отличающаяся тем, что диаметр винтового упора (23) имеет такой размер, что упор не входит во внутреннее осевое углубление (35) втулки (24) болта.
