Угловая опора для окна или двери

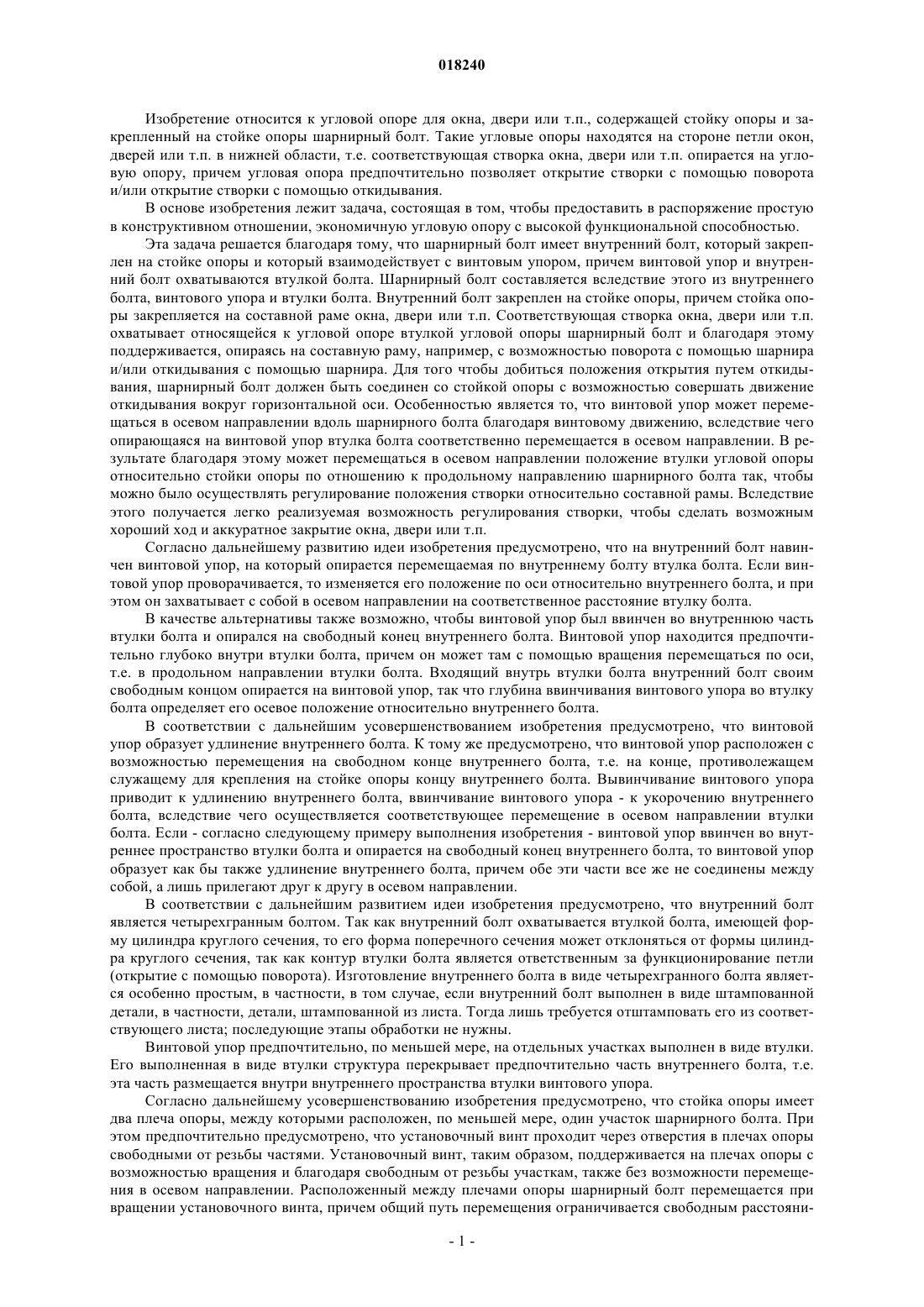

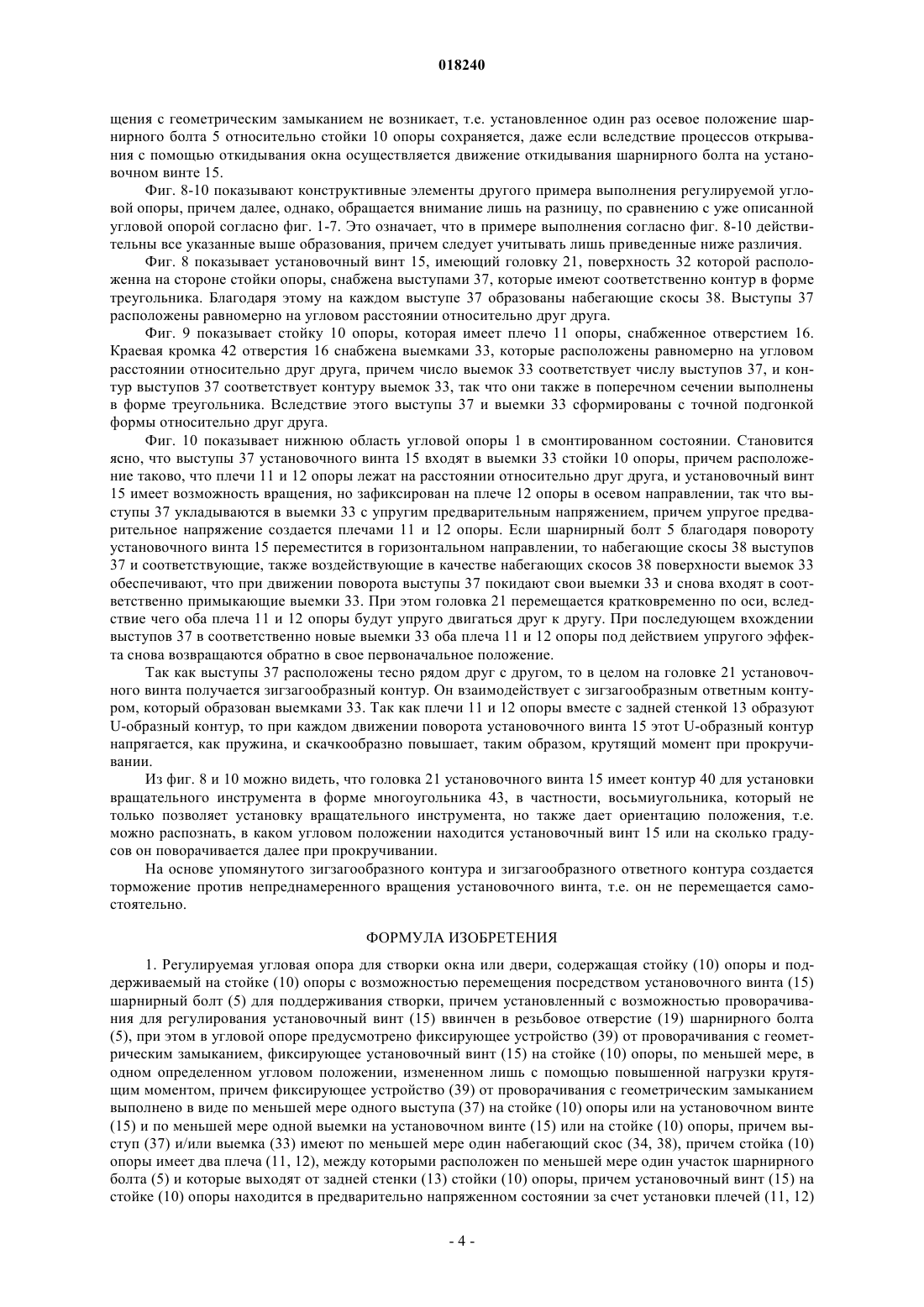

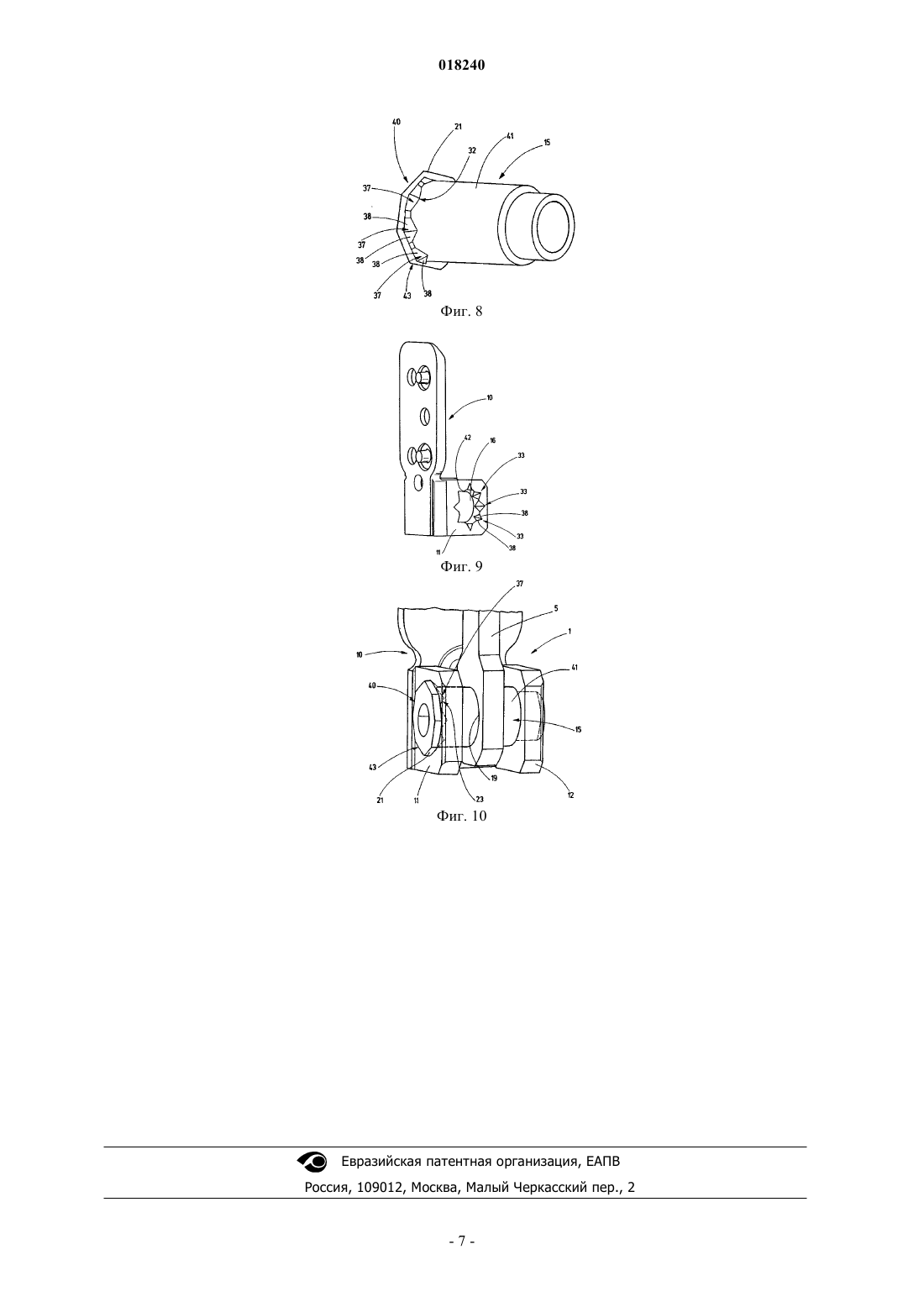

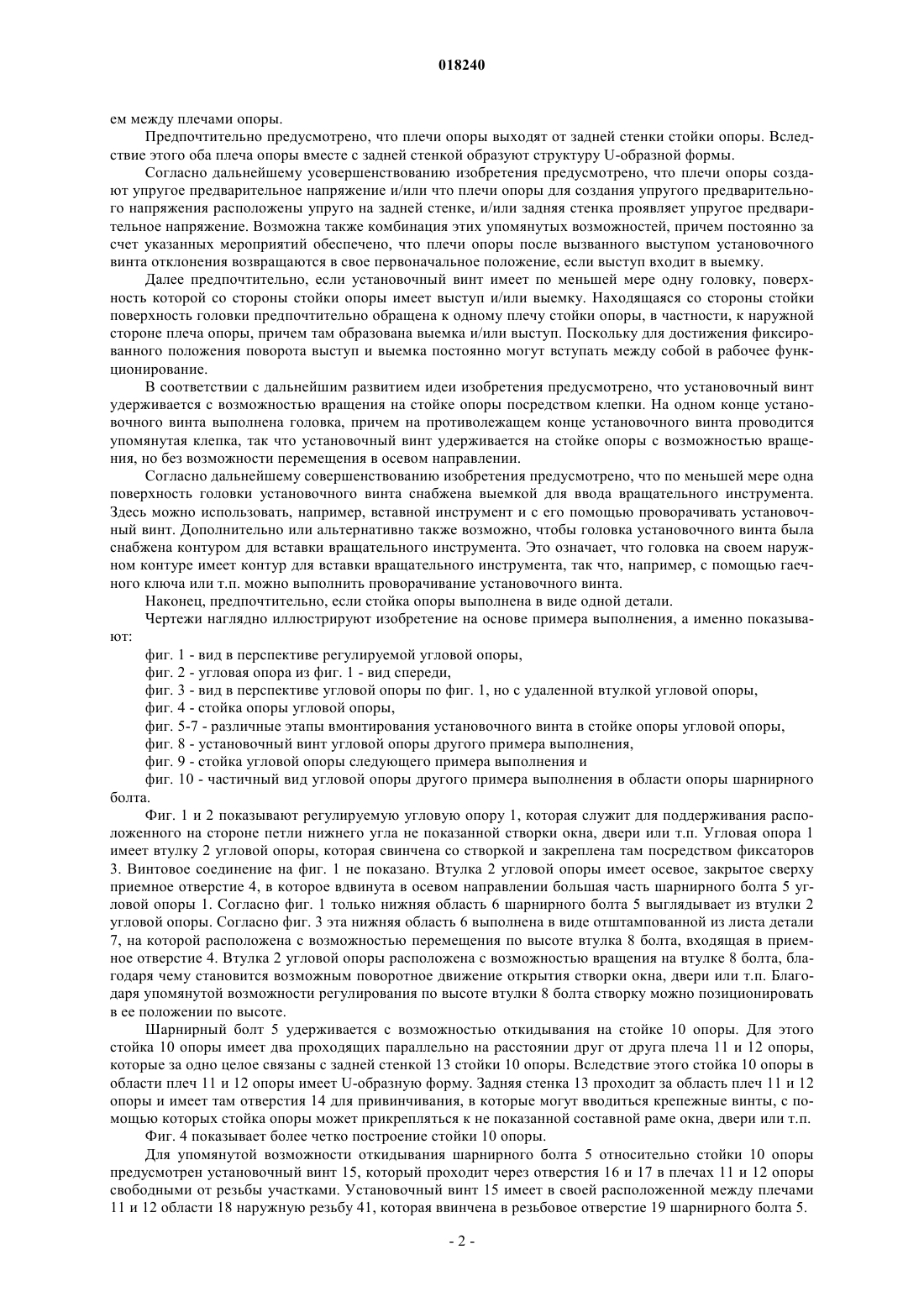

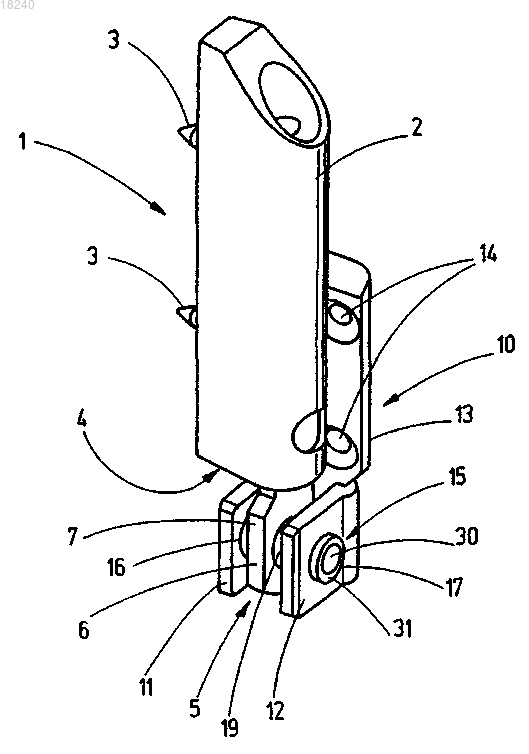

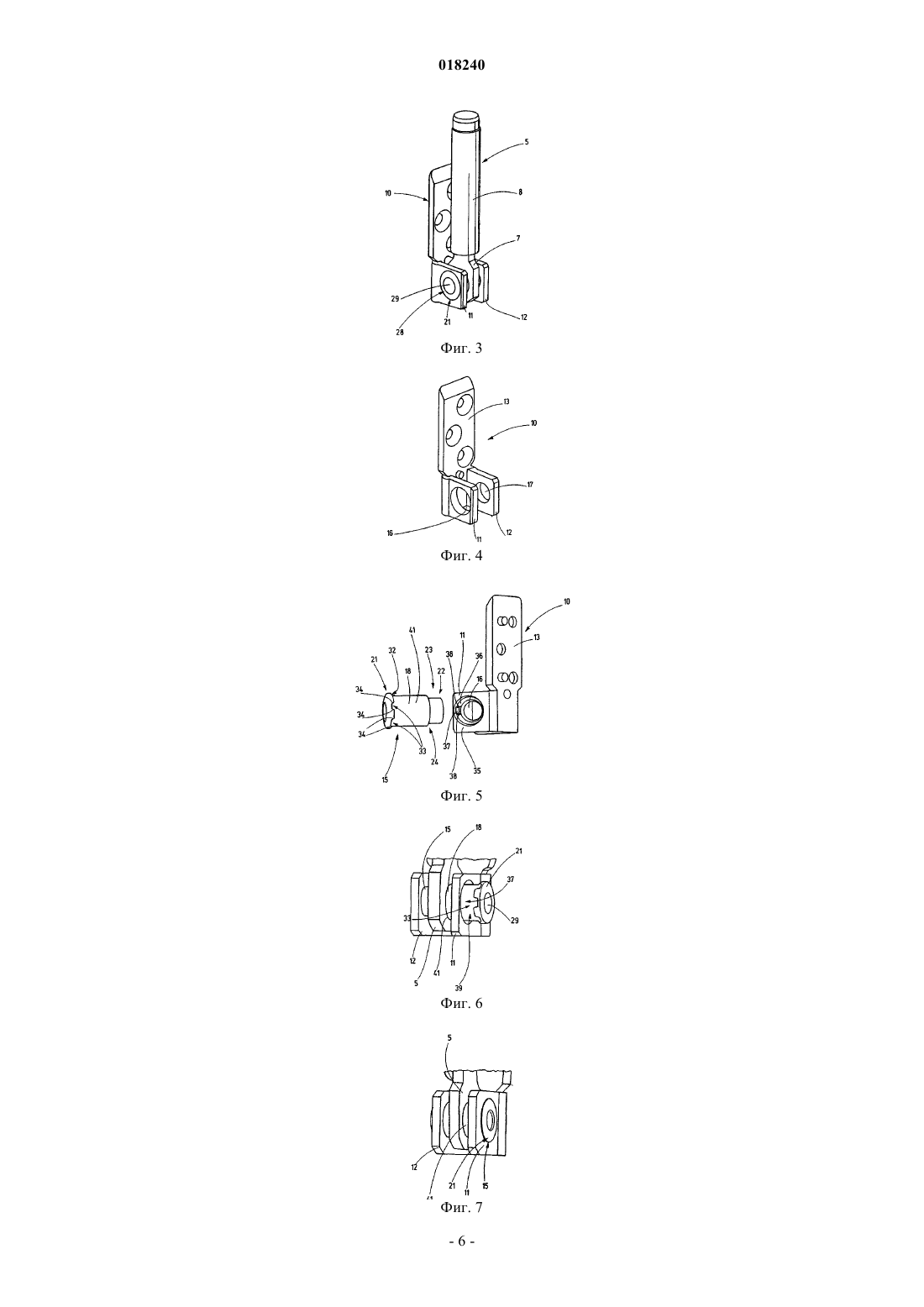

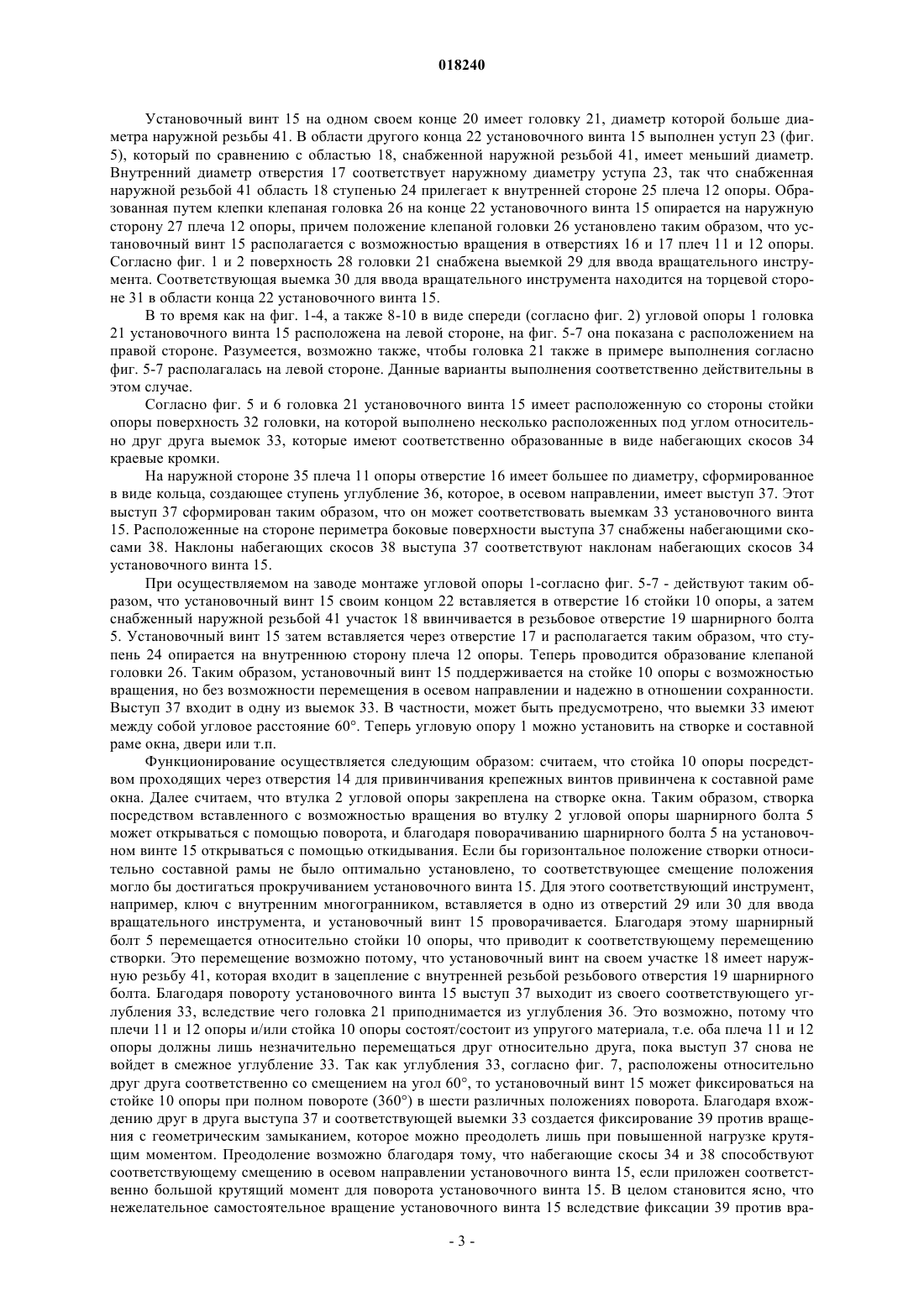

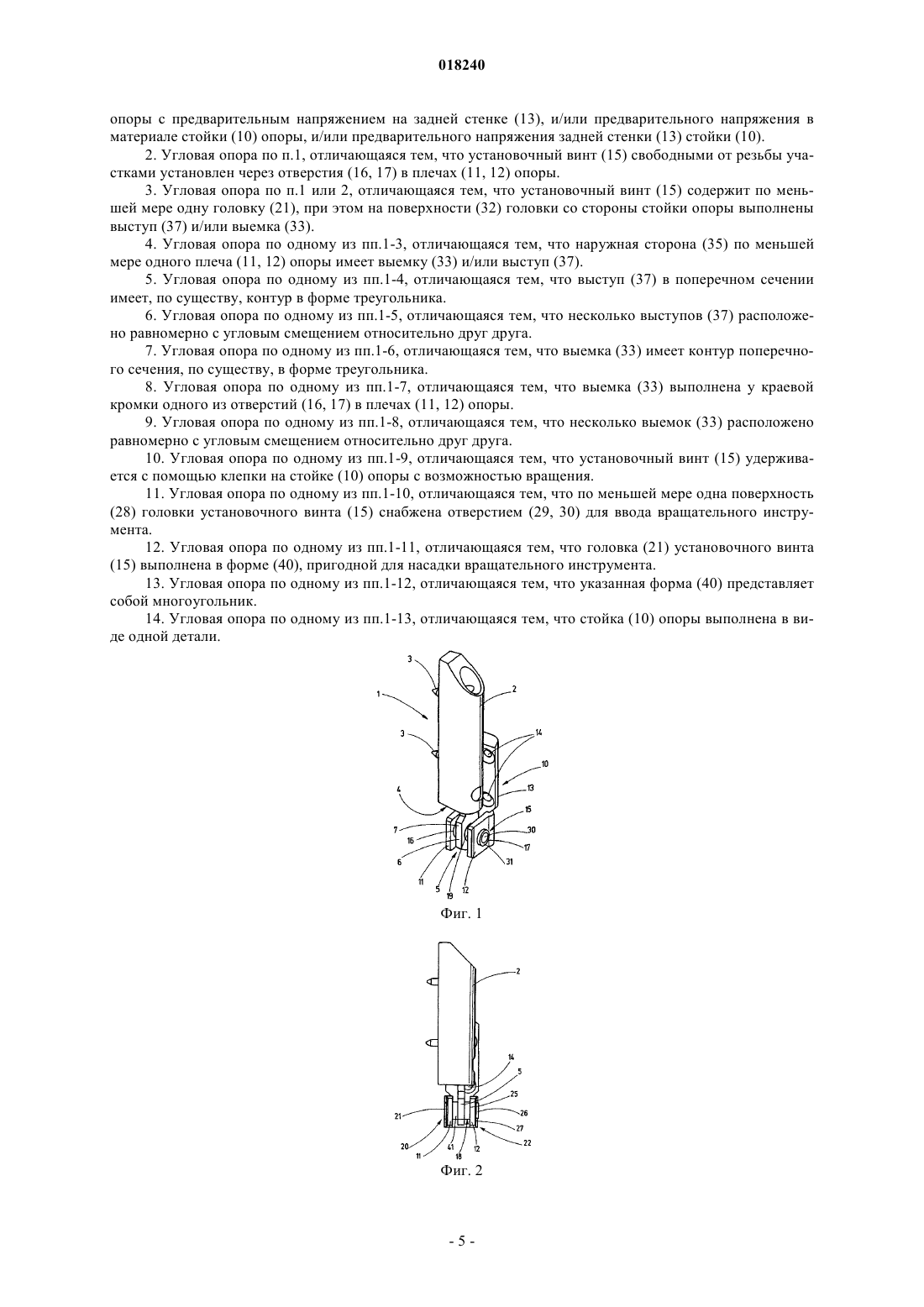

УГЛОВАЯ ОПОРА ДЛЯ ОКНА ИЛИ ДВЕРИ Изобретение относится к угловой опоре (1) для окна, двери или т.п., содержащей стойку (2) опоры и закрепленный на угловой опоре (2) шарнирный болт (3). Предусмотрено, что шарнирный болт (3) имеет внутренний болт (22), который закреплен на стойке (2) опоры и взаимодействует с винтовым упором (23), причем винтовой упор (23) и внутренний болт (22) охвачены втулкой (24) болта.(71)(73) Заявитель и патентовладелец: РОТО ФРАНК АГ (DE) Изобретение относится к угловой опоре для окна, двери или т.п., содержащей стойку опоры и закрепленный на стойке опоры шарнирный болт. Такие угловые опоры находятся на стороне петли окон,дверей или т.п. в нижней области, т.е. соответствующая створка окна, двери или т.п. опирается на угловую опору, причем угловая опора предпочтительно позволяет открытие створки с помощью поворота и/или открытие створки с помощью откидывания. В основе изобретения лежит задача, состоящая в том, чтобы предоставить в распоряжение простую в конструктивном отношении, экономичную угловую опору с высокой функциональной способностью. Эта задача решается благодаря тому, что шарнирный болт имеет внутренний болт, который закреплен на стойке опоры и который взаимодействует с винтовым упором, причем винтовой упор и внутренний болт охватываются втулкой болта. Шарнирный болт составляется вследствие этого из внутреннего болта, винтового упора и втулки болта. Внутренний болт закреплен на стойке опоры, причем стойка опоры закрепляется на составной раме окна, двери или т.п. Соответствующая створка окна, двери или т.п. охватывает относящейся к угловой опоре втулкой угловой опоры шарнирный болт и благодаря этому поддерживается, опираясь на составную раму, например, с возможностью поворота с помощью шарнира и/или откидывания с помощью шарнира. Для того чтобы добиться положения открытия путем откидывания, шарнирный болт должен быть соединен со стойкой опоры с возможностью совершать движение откидывания вокруг горизонтальной оси. Особенностью является то, что винтовой упор может перемещаться в осевом направлении вдоль шарнирного болта благодаря винтовому движению, вследствие чего опирающаяся на винтовой упор втулка болта соответственно перемещается в осевом направлении. В результате благодаря этому может перемещаться в осевом направлении положение втулки угловой опоры относительно стойки опоры по отношению к продольному направлению шарнирного болта так, чтобы можно было осуществлять регулирование положения створки относительно составной рамы. Вследствие этого получается легко реализуемая возможность регулирования створки, чтобы сделать возможным хороший ход и аккуратное закрытие окна, двери или т.п. Согласно дальнейшему развитию идеи изобретения предусмотрено, что на внутренний болт навинчен винтовой упор, на который опирается перемещаемая по внутреннему болту втулка болта. Если винтовой упор проворачивается, то изменяется его положение по оси относительно внутреннего болта, и при этом он захватывает с собой в осевом направлении на соответственное расстояние втулку болта. В качестве альтернативы также возможно, чтобы винтовой упор был ввинчен во внутреннюю часть втулки болта и опирался на свободный конец внутреннего болта. Винтовой упор находится предпочтительно глубоко внутри втулки болта, причем он может там с помощью вращения перемещаться по оси,т.е. в продольном направлении втулки болта. Входящий внутрь втулки болта внутренний болт своим свободным концом опирается на винтовой упор, так что глубина ввинчивания винтового упора во втулку болта определяет его осевое положение относительно внутреннего болта. В соответствии с дальнейшим усовершенствованием изобретения предусмотрено, что винтовой упор образует удлинение внутреннего болта. К тому же предусмотрено, что винтовой упор расположен с возможностью перемещения на свободном конце внутреннего болта, т.е. на конце, противолежащем служащему для крепления на стойке опоры концу внутреннего болта. Вывинчивание винтового упора приводит к удлинению внутреннего болта, ввинчивание винтового упора - к укорочению внутреннего болта, вследствие чего осуществляется соответствующее перемещение в осевом направлении втулки болта. Если - согласно следующему примеру выполнения изобретения - винтовой упор ввинчен во внутреннее пространство втулки болта и опирается на свободный конец внутреннего болта, то винтовой упор образует как бы также удлинение внутреннего болта, причем обе эти части все же не соединены между собой, а лишь прилегают друг к другу в осевом направлении. В соответствии с дальнейшим развитием идеи изобретения предусмотрено, что внутренний болт является четырехгранным болтом. Так как внутренний болт охватывается втулкой болта, имеющей форму цилиндра круглого сечения, то его форма поперечного сечения может отклоняться от формы цилиндра круглого сечения, так как контур втулки болта является ответственным за функционирование петли(открытие с помощью поворота). Изготовление внутреннего болта в виде четырехгранного болта является особенно простым, в частности, в том случае, если внутренний болт выполнен в виде штампованной детали, в частности, детали, штампованной из листа. Тогда лишь требуется отштамповать его из соответствующего листа; последующие этапы обработки не нужны. Винтовой упор предпочтительно, по меньшей мере, на отдельных участках выполнен в виде втулки. Его выполненная в виде втулки структура перекрывает предпочтительно часть внутреннего болта, т.е. эта часть размещается внутри внутреннего пространства втулки винтового упора. Согласно дальнейшему усовершенствованию изобретения предусмотрено, что стойка опоры имеет два плеча опоры, между которыми расположен, по меньшей мере, один участок шарнирного болта. При этом предпочтительно предусмотрено, что установочный винт проходит через отверстия в плечах опоры свободными от резьбы частями. Установочный винт, таким образом, поддерживается на плечах опоры с возможностью вращения и благодаря свободным от резьбы участкам, также без возможности перемещения в осевом направлении. Расположенный между плечами опоры шарнирный болт перемещается при вращении установочного винта, причем общий путь перемещения ограничивается свободным расстояни-1 018240 ем между плечами опоры. Предпочтительно предусмотрено, что плечи опоры выходят от задней стенки стойки опоры. Вследствие этого оба плеча опоры вместе с задней стенкой образуют структуру U-образной формы. Согласно дальнейшему усовершенствованию изобретения предусмотрено, что плечи опоры создают упругое предварительное напряжение и/или что плечи опоры для создания упругого предварительного напряжения расположены упруго на задней стенке, и/или задняя стенка проявляет упругое предварительное напряжение. Возможна также комбинация этих упомянутых возможностей, причем постоянно за счет указанных мероприятий обеспечено, что плечи опоры после вызванного выступом установочного винта отклонения возвращаются в свое первоначальное положение, если выступ входит в выемку. Далее предпочтительно, если установочный винт имеет по меньшей мере одну головку, поверхность которой со стороны стойки опоры имеет выступ и/или выемку. Находящаяся со стороны стойки поверхность головки предпочтительно обращена к одному плечу стойки опоры, в частности, к наружной стороне плеча опоры, причем там образована выемка и/или выступ. Поскольку для достижения фиксированного положения поворота выступ и выемка постоянно могут вступать между собой в рабочее функционирование. В соответствии с дальнейшим развитием идеи изобретения предусмотрено, что установочный винт удерживается с возможностью вращения на стойке опоры посредством клепки. На одном конце установочного винта выполнена головка, причем на противолежащем конце установочного винта проводится упомянутая клепка, так что установочный винт удерживается на стойке опоры с возможностью вращения, но без возможности перемещения в осевом направлении. Согласно дальнейшему совершенствованию изобретения предусмотрено, что по меньшей мере одна поверхность головки установочного винта снабжена выемкой для ввода вращательного инструмента. Здесь можно использовать, например, вставной инструмент и с его помощью проворачивать установочный винт. Дополнительно или альтернативно также возможно, чтобы головка установочного винта была снабжена контуром для вставки вращательного инструмента. Это означает, что головка на своем наружном контуре имеет контур для вставки вращательного инструмента, так что, например, с помощью гаечного ключа или т.п. можно выполнить проворачивание установочного винта. Наконец, предпочтительно, если стойка опоры выполнена в виде одной детали. Чертежи наглядно иллюстрируют изобретение на основе примера выполнения, а именно показывают: фиг. 1 - вид в перспективе регулируемой угловой опоры,фиг. 2 - угловая опора из фиг. 1 - вид спереди,фиг. 3 - вид в перспективе угловой опоры по фиг. 1, но с удаленной втулкой угловой опоры,фиг. 4 - стойка опоры угловой опоры,фиг. 5-7 - различные этапы вмонтирования установочного винта в стойке опоры угловой опоры,фиг. 8 - установочный винт угловой опоры другого примера выполнения,фиг. 9 - стойка угловой опоры следующего примера выполнения и фиг. 10 - частичный вид угловой опоры другого примера выполнения в области опоры шарнирного болта. Фиг. 1 и 2 показывают регулируемую угловую опору 1, которая служит для поддерживания расположенного на стороне петли нижнего угла не показанной створки окна, двери или т.п. Угловая опора 1 имеет втулку 2 угловой опоры, которая свинчена со створкой и закреплена там посредством фиксаторов 3. Винтовое соединение на фиг. 1 не показано. Втулка 2 угловой опоры имеет осевое, закрытое сверху приемное отверстие 4, в которое вдвинута в осевом направлении большая часть шарнирного болта 5 угловой опоры 1. Согласно фиг. 1 только нижняя область 6 шарнирного болта 5 выглядывает из втулки 2 угловой опоры. Согласно фиг. 3 эта нижняя область 6 выполнена в виде отштампованной из листа детали 7, на которой расположена с возможностью перемещения по высоте втулка 8 болта, входящая в приемное отверстие 4. Втулка 2 угловой опоры расположена с возможностью вращения на втулке 8 болта, благодаря чему становится возможным поворотное движение открытия створки окна, двери или т.п. Благодаря упомянутой возможности регулирования по высоте втулки 8 болта створку можно позиционировать в ее положении по высоте. Шарнирный болт 5 удерживается с возможностью откидывания на стойке 10 опоры. Для этого стойка 10 опоры имеет два проходящих параллельно на расстоянии друг от друга плеча 11 и 12 опоры,которые за одно целое связаны с задней стенкой 13 стойки 10 опоры. Вследствие этого стойка 10 опоры в области плеч 11 и 12 опоры имеет U-образную форму. Задняя стенка 13 проходит за область плеч 11 и 12 опоры и имеет там отверстия 14 для привинчивания, в которые могут вводиться крепежные винты, с помощью которых стойка опоры может прикрепляться к не показанной составной раме окна, двери или т.п. Фиг. 4 показывает более четко построение стойки 10 опоры. Для упомянутой возможности откидывания шарнирного болта 5 относительно стойки 10 опоры предусмотрен установочный винт 15, который проходит через отверстия 16 и 17 в плечах 11 и 12 опоры свободными от резьбы участками. Установочный винт 15 имеет в своей расположенной между плечами 11 и 12 области 18 наружную резьбу 41, которая ввинчена в резьбовое отверстие 19 шарнирного болта 5. Установочный винт 15 на одном своем конце 20 имеет головку 21, диаметр которой больше диаметра наружной резьбы 41. В области другого конца 22 установочного винта 15 выполнен уступ 23 (фиг. 5), который по сравнению с областью 18, снабженной наружной резьбой 41, имеет меньший диаметр. Внутренний диаметр отверстия 17 соответствует наружному диаметру уступа 23, так что снабженная наружной резьбой 41 область 18 ступенью 24 прилегает к внутренней стороне 25 плеча 12 опоры. Образованная путем клепки клепаная головка 26 на конце 22 установочного винта 15 опирается на наружную сторону 27 плеча 12 опоры, причем положение клепаной головки 26 установлено таким образом, что установочный винт 15 располагается с возможностью вращения в отверстиях 16 и 17 плеч 11 и 12 опоры. Согласно фиг. 1 и 2 поверхность 28 головки 21 снабжена выемкой 29 для ввода вращательного инструмента. Соответствующая выемка 30 для ввода вращательного инструмента находится на торцевой стороне 31 в области конца 22 установочного винта 15. В то время как на фиг. 1-4, а также 8-10 в виде спереди (согласно фиг. 2) угловой опоры 1 головка 21 установочного винта 15 расположена на левой стороне, на фиг. 5-7 она показана с расположением на правой стороне. Разумеется, возможно также, чтобы головка 21 также в примере выполнения согласно фиг. 5-7 располагалась на левой стороне. Данные варианты выполнения соответственно действительны в этом случае. Согласно фиг. 5 и 6 головка 21 установочного винта 15 имеет расположенную со стороны стойки опоры поверхность 32 головки, на которой выполнено несколько расположенных под углом относительно друг друга выемок 33, которые имеют соответственно образованные в виде набегающих скосов 34 краевые кромки. На наружной стороне 35 плеча 11 опоры отверстие 16 имеет большее по диаметру, сформированное в виде кольца, создающее ступень углубление 36, которое, в осевом направлении, имеет выступ 37. Этот выступ 37 сформирован таким образом, что он может соответствовать выемкам 33 установочного винта 15. Расположенные на стороне периметра боковые поверхности выступа 37 снабжены набегающими скосами 38. Наклоны набегающих скосов 38 выступа 37 соответствуют наклонам набегающих скосов 34 установочного винта 15. При осуществляемом на заводе монтаже угловой опоры 1-согласно фиг. 5-7 - действуют таким образом, что установочный винт 15 своим концом 22 вставляется в отверстие 16 стойки 10 опоры, а затем снабженный наружной резьбой 41 участок 18 ввинчивается в резьбовое отверстие 19 шарнирного болта 5. Установочный винт 15 затем вставляется через отверстие 17 и располагается таким образом, что ступень 24 опирается на внутреннюю сторону плеча 12 опоры. Теперь проводится образование клепаной головки 26. Таким образом, установочный винт 15 поддерживается на стойке 10 опоры с возможностью вращения, но без возможности перемещения в осевом направлении и надежно в отношении сохранности. Выступ 37 входит в одну из выемок 33. В частности, может быть предусмотрено, что выемки 33 имеют между собой угловое расстояние 60. Теперь угловую опору 1 можно установить на створке и составной раме окна, двери или т.п. Функционирование осуществляется следующим образом: считаем, что стойка 10 опоры посредством проходящих через отверстия 14 для привинчивания крепежных винтов привинчена к составной раме окна. Далее считаем, что втулка 2 угловой опоры закреплена на створке окна. Таким образом, створка посредством вставленного с возможностью вращения во втулку 2 угловой опоры шарнирного болта 5 может открываться с помощью поворота, и благодаря поворачиванию шарнирного болта 5 на установочном винте 15 открываться с помощью откидывания. Если бы горизонтальное положение створки относительно составной рамы не было оптимально установлено, то соответствующее смещение положения могло бы достигаться прокручиванием установочного винта 15. Для этого соответствующий инструмент,например, ключ с внутренним многогранником, вставляется в одно из отверстий 29 или 30 для ввода вращательного инструмента, и установочный винт 15 проворачивается. Благодаря этому шарнирный болт 5 перемещается относительно стойки 10 опоры, что приводит к соответствующему перемещению створки. Это перемещение возможно потому, что установочный винт на своем участке 18 имеет наружную резьбу 41, которая входит в зацепление с внутренней резьбой резьбового отверстия 19 шарнирного болта. Благодаря повороту установочного винта 15 выступ 37 выходит из своего соответствующего углубления 33, вследствие чего головка 21 приподнимается из углубления 36. Это возможно, потому что плечи 11 и 12 опоры и/или стойка 10 опоры состоят/состоит из упругого материала, т.е. оба плеча 11 и 12 опоры должны лишь незначительно перемещаться друг относительно друга, пока выступ 37 снова не войдет в смежное углубление 33. Так как углубления 33, согласно фиг. 7, расположены относительно друг друга соответственно со смещением на угол 60, то установочный винт 15 может фиксироваться на стойке 10 опоры при полном повороте (360) в шести различных положениях поворота. Благодаря вхождению друг в друга выступа 37 и соответствующей выемки 33 создается фиксирование 39 против вращения с геометрическим замыканием, которое можно преодолеть лишь при повышенной нагрузке крутящим моментом. Преодоление возможно благодаря тому, что набегающие скосы 34 и 38 способствуют соответствующему смещению в осевом направлении установочного винта 15, если приложен соответственно большой крутящий момент для поворота установочного винта 15. В целом становится ясно, что нежелательное самостоятельное вращение установочного винта 15 вследствие фиксации 39 против вра-3 018240 щения с геометрическим замыканием не возникает, т.е. установленное один раз осевое положение шарнирного болта 5 относительно стойки 10 опоры сохраняется, даже если вследствие процессов открывания с помощью откидывания окна осуществляется движение откидывания шарнирного болта на установочном винте 15. Фиг. 8-10 показывают конструктивные элементы другого примера выполнения регулируемой угловой опоры, причем далее, однако, обращается внимание лишь на разницу, по сравнению с уже описанной угловой опорой согласно фиг. 1-7. Это означает, что в примере выполнения согласно фиг. 8-10 действительны все указанные выше образования, причем следует учитывать лишь приведенные ниже различия. Фиг. 8 показывает установочный винт 15, имеющий головку 21, поверхность 32 которой расположенна на стороне стойки опоры, снабжена выступами 37, которые имеют соответственно контур в форме треугольника. Благодаря этому на каждом выступе 37 образованы набегающие скосы 38. Выступы 37 расположены равномерно на угловом расстоянии относительно друг друга. Фиг. 9 показывает стойку 10 опоры, которая имеет плечо 11 опоры, снабженное отверстием 16. Краевая кромка 42 отверстия 16 снабжена выемками 33, которые расположены равномерно на угловом расстоянии относительно друг друга, причем число выемок 33 соответствует числу выступов 37, и контур выступов 37 соответствует контуру выемок 33, так что они также в поперечном сечении выполнены в форме треугольника. Вследствие этого выступы 37 и выемки 33 сформированы с точной подгонкой формы относительно друг друга. Фиг. 10 показывает нижнюю область угловой опоры 1 в смонтированном состоянии. Становится ясно, что выступы 37 установочного винта 15 входят в выемки 33 стойки 10 опоры, причем расположение таково, что плечи 11 и 12 опоры лежат на расстоянии относительно друг друга, и установочный винт 15 имеет возможность вращения, но зафиксирован на плече 12 опоры в осевом направлении, так что выступы 37 укладываются в выемки 33 с упругим предварительным напряжением, причем упругое предварительное напряжение создается плечами 11 и 12 опоры. Если шарнирный болт 5 благодаря повороту установочного винта 15 переместится в горизонтальном направлении, то набегающие скосы 38 выступов 37 и соответствующие, также воздействующие в качестве набегающих скосов 38 поверхности выемок 33 обеспечивают, что при движении поворота выступы 37 покидают свои выемки 33 и снова входят в соответственно примыкающие выемки 33. При этом головка 21 перемещается кратковременно по оси, вследствие чего оба плеча 11 и 12 опоры будут упруго двигаться друг к другу. При последующем вхождении выступов 37 в соответственно новые выемки 33 оба плеча 11 и 12 опоры под действием упругого эффекта снова возвращаются обратно в свое первоначальное положение. Так как выступы 37 расположены тесно рядом друг с другом, то в целом на головке 21 установочного винта получается зигзагообразный контур. Он взаимодействует с зигзагообразным ответным контуром, который образован выемками 33. Так как плечи 11 и 12 опоры вместе с задней стенкой 13 образуютU-образный контур, то при каждом движении поворота установочного винта 15 этот U-образный контур напрягается, как пружина, и скачкообразно повышает, таким образом, крутящий момент при прокручивании. Из фиг. 8 и 10 можно видеть, что головка 21 установочного винта 15 имеет контур 40 для установки вращательного инструмента в форме многоугольника 43, в частности, восьмиугольника, который не только позволяет установку вращательного инструмента, но также дает ориентацию положения, т.е. можно распознать, в каком угловом положении находится установочный винт 15 или на сколько градусов он поворачивается далее при прокручивании. На основе упомянутого зигзагообразного контура и зигзагообразного ответного контура создается торможение против непреднамеренного вращения установочного винта, т.е. он не перемещается самостоятельно. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Регулируемая угловая опора для створки окна или двери, содержащая стойку (10) опоры и поддерживаемый на стойке (10) опоры с возможностью перемещения посредством установочного винта (15) шарнирный болт (5) для поддерживания створки, причем установленный с возможностью проворачивания для регулирования установочный винт (15) ввинчен в резьбовое отверстие (19) шарнирного болта(5), при этом в угловой опоре предусмотрено фиксирующее устройство (39) от проворачивания с геометрическим замыканием, фиксирующее установочный винт (15) на стойке (10) опоры, по меньшей мере, в одном определенном угловом положении, измененном лишь с помощью повышенной нагрузки крутящим моментом, причем фиксирующее устройство (39) от проворачивания с геометрическим замыканием выполнено в виде по меньшей мере одного выступа (37) на стойке (10) опоры или на установочном винте(15) и по меньшей мере одной выемки на установочном винте (15) или на стойке (10) опоры, причем выступ (37) и/или выемка (33) имеют по меньшей мере один набегающий скос (34, 38), причем стойка (10) опоры имеет два плеча (11, 12), между которыми расположен по меньшей мере один участок шарнирного болта (5) и которые выходят от задней стенки (13) стойки (10) опоры, причем установочный винт (15) на стойке (10) опоры находится в предварительно напряженном состоянии за счет установки плечей (11, 12) опоры с предварительным напряжением на задней стенке (13), и/или предварительного напряжения в материале стойки (10) опоры, и/или предварительного напряжения задней стенки (13) стойки (10). 2. Угловая опора по п.1, отличающаяся тем, что установочный винт (15) свободными от резьбы участками установлен через отверстия (16, 17) в плечах (11, 12) опоры. 3. Угловая опора по п.1 или 2, отличающаяся тем, что установочный винт (15) содержит по меньшей мере одну головку (21), при этом на поверхности (32) головки со стороны стойки опоры выполнены выступ (37) и/или выемка (33). 4. Угловая опора по одному из пп.1-3, отличающаяся тем, что наружная сторона (35) по меньшей мере одного плеча (11, 12) опоры имеет выемку (33) и/или выступ (37). 5. Угловая опора по одному из пп.1-4, отличающаяся тем, что выступ (37) в поперечном сечении имеет, по существу, контур в форме треугольника. 6. Угловая опора по одному из пп.1-5, отличающаяся тем, что несколько выступов (37) расположено равномерно с угловым смещением относительно друг друга. 7. Угловая опора по одному из пп.1-6, отличающаяся тем, что выемка (33) имеет контур поперечного сечения, по существу, в форме треугольника. 8. Угловая опора по одному из пп.1-7, отличающаяся тем, что выемка (33) выполнена у краевой кромки одного из отверстий (16, 17) в плечах (11, 12) опоры. 9. Угловая опора по одному из пп.1-8, отличающаяся тем, что несколько выемок (33) расположено равномерно с угловым смещением относительно друг друга. 10. Угловая опора по одному из пп.1-9, отличающаяся тем, что установочный винт (15) удерживается с помощью клепки на стойке (10) опоры с возможностью вращения. 11. Угловая опора по одному из пп.1-10, отличающаяся тем, что по меньшей мере одна поверхность(28) головки установочного винта (15) снабжена отверстием (29, 30) для ввода вращательного инструмента. 12. Угловая опора по одному из пп.1-11, отличающаяся тем, что головка (21) установочного винта(15) выполнена в форме (40), пригодной для насадки вращательного инструмента. 13. Угловая опора по одному из пп.1-12, отличающаяся тем, что указанная форма (40) представляет собой многоугольник. 14. Угловая опора по одному из пп.1-13, отличающаяся тем, что стойка (10) опоры выполнена в виде одной детали.
