Способ получения экологически чистого высокооктанового бензина

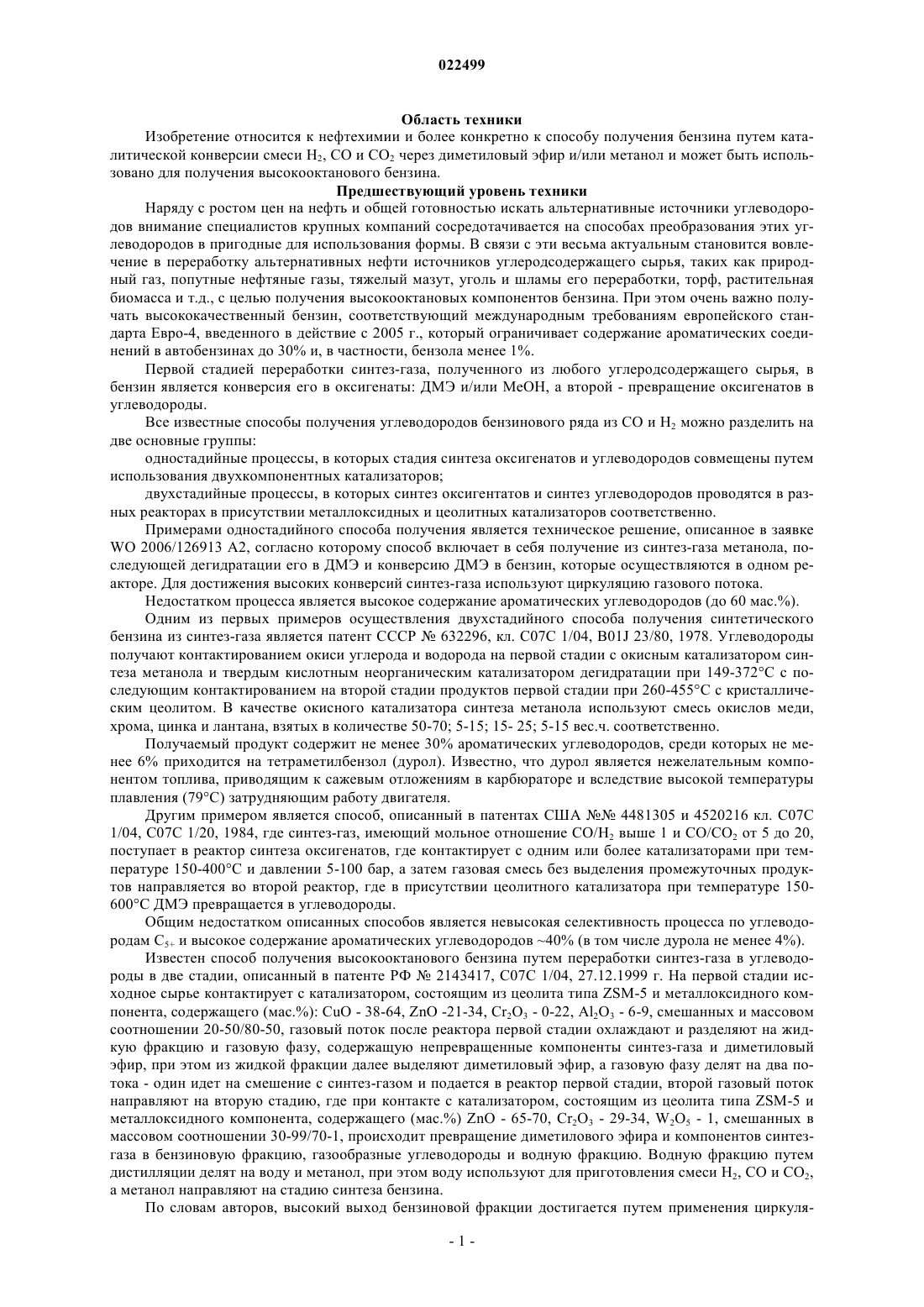

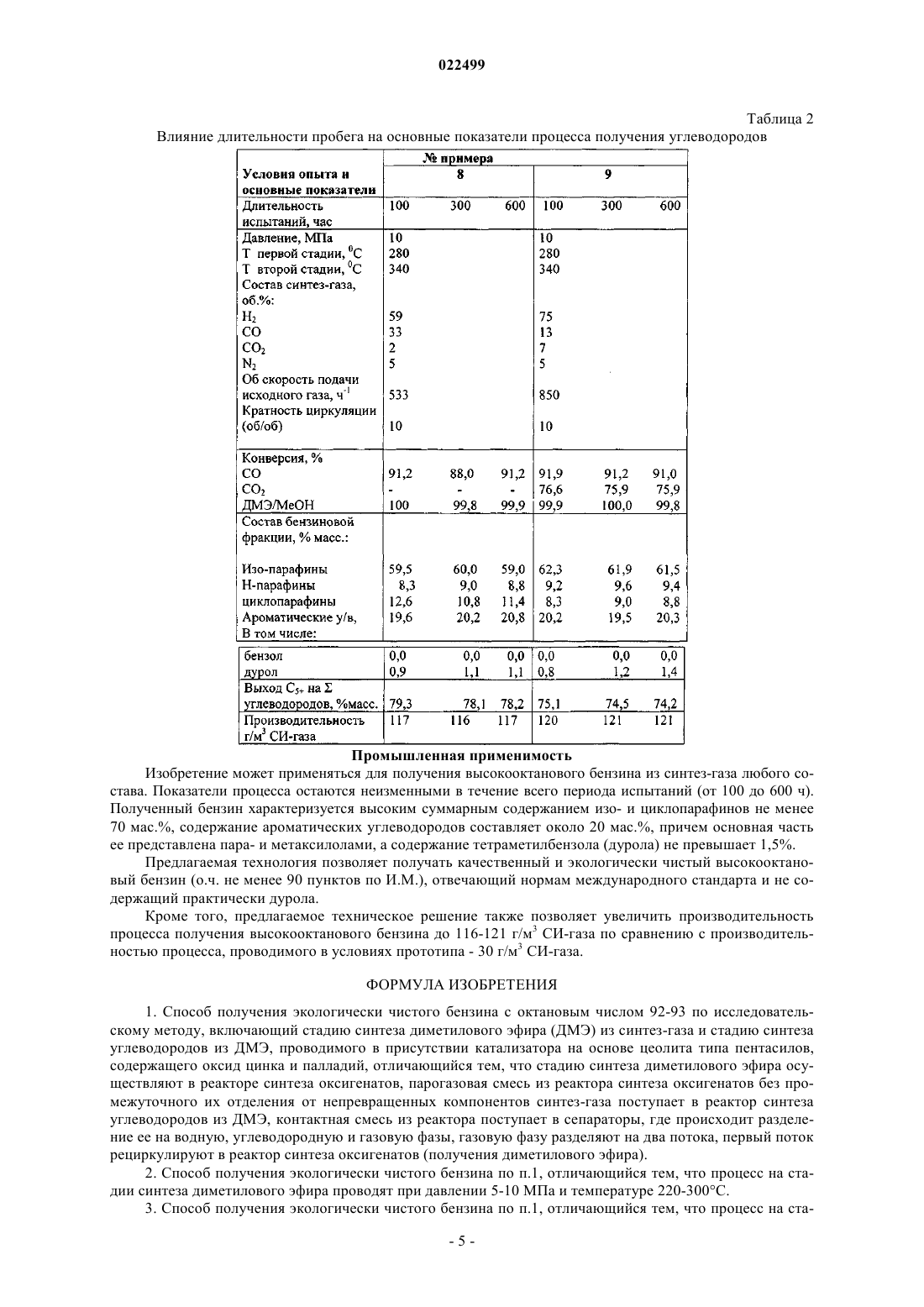

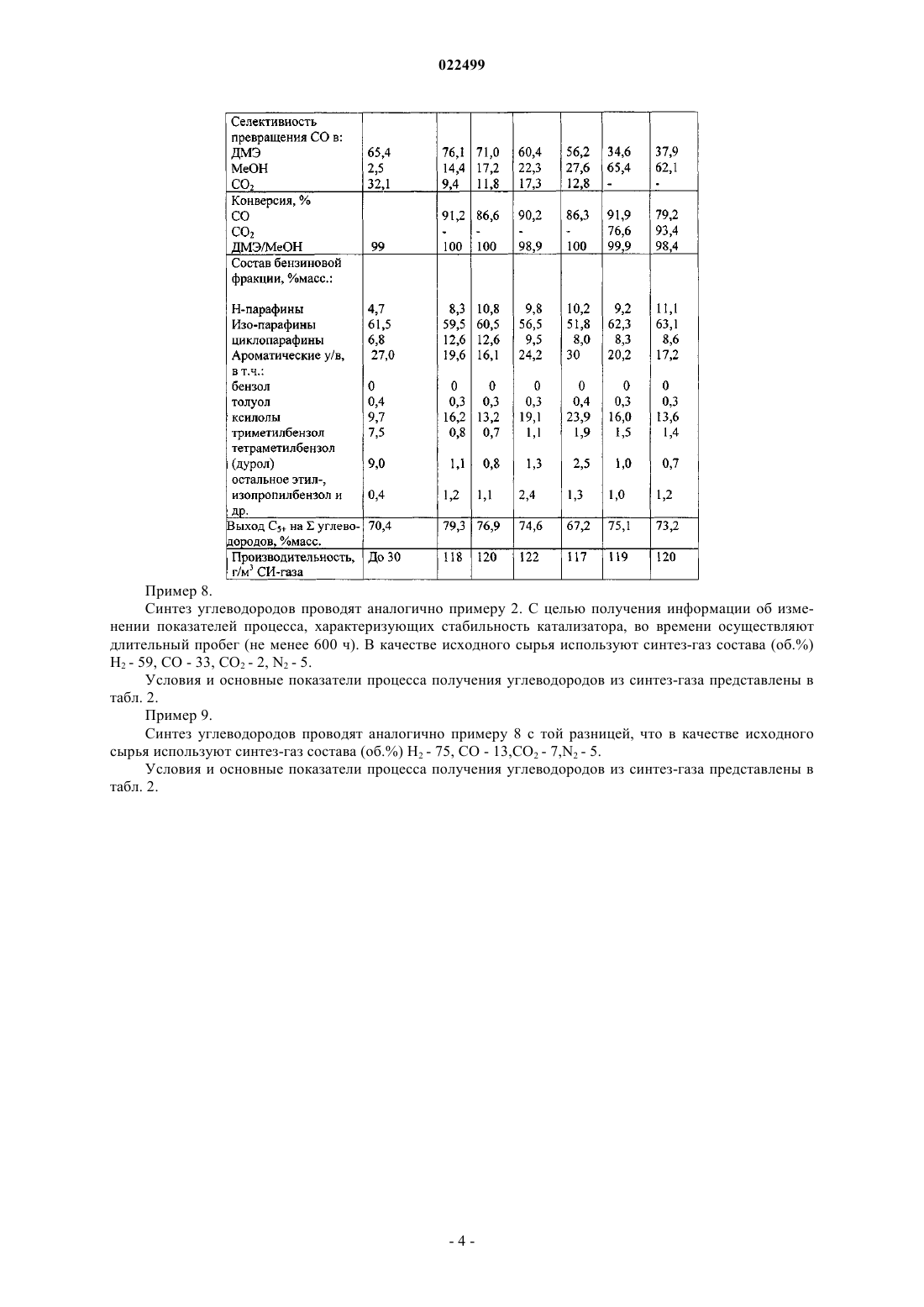

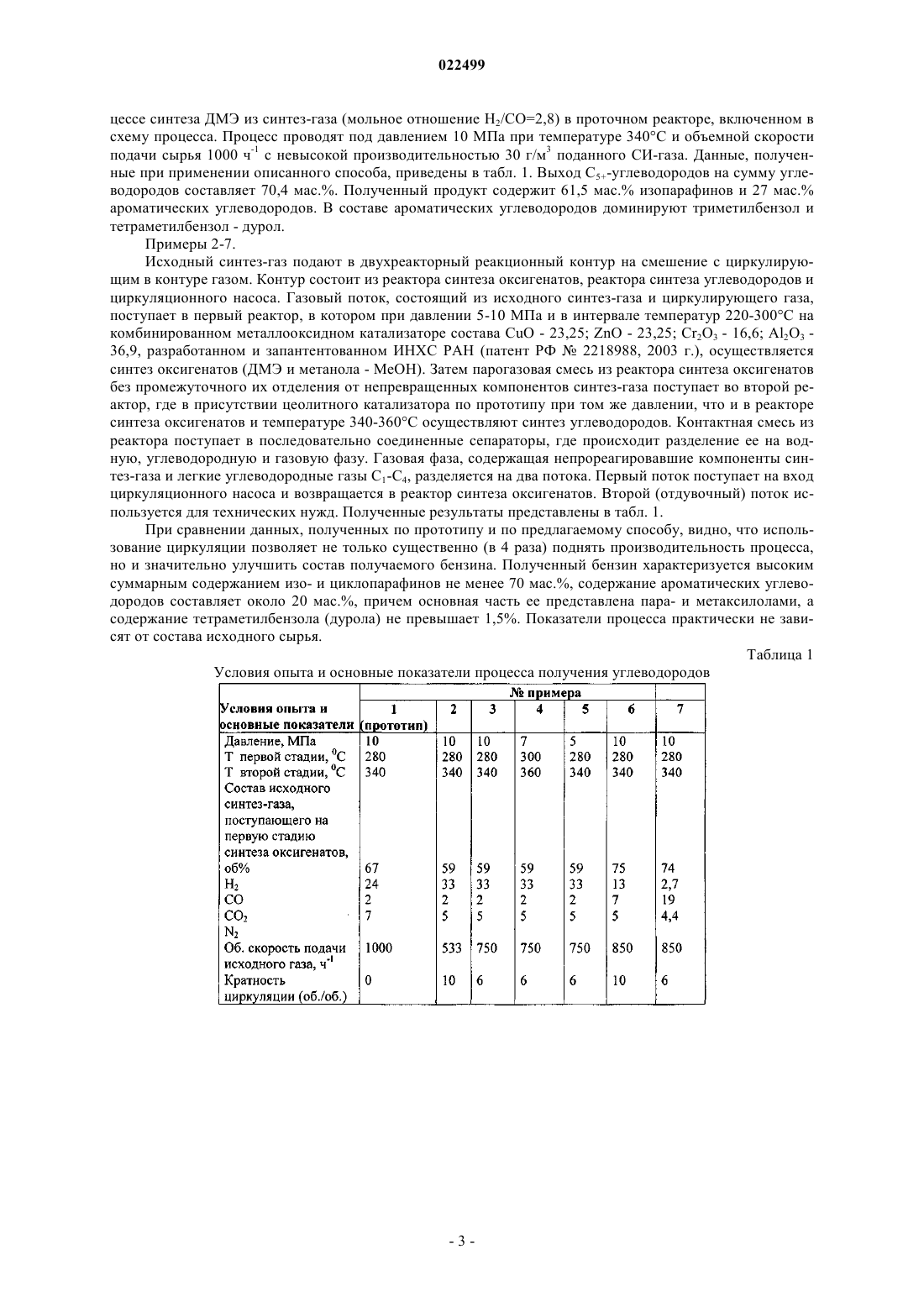

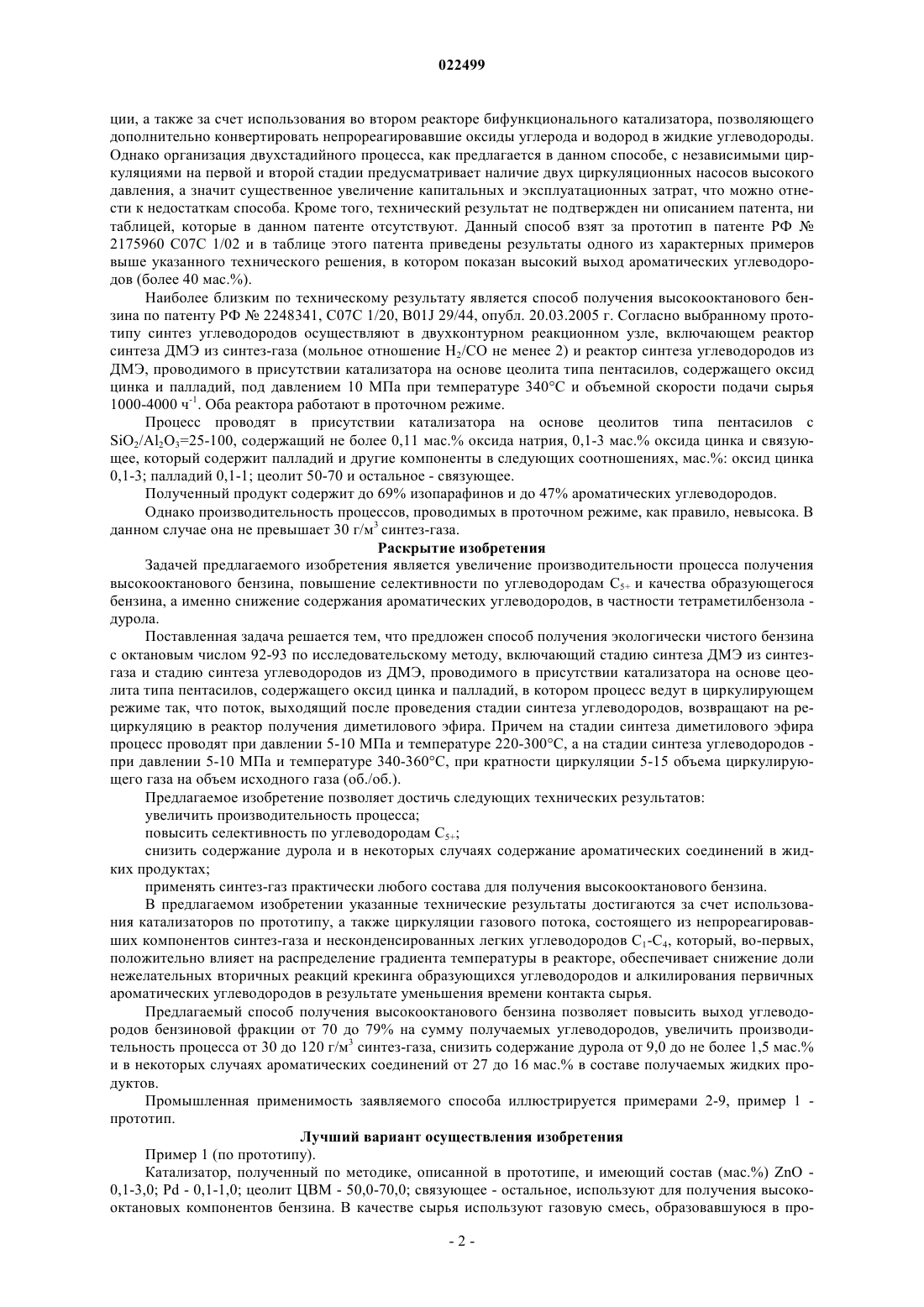

СПОСОБ ПОЛУЧЕНИЯ ЭКОЛОГИЧЕСКИ ЧИСТОГО ВЫСОКООКТАНОВОГО БЕНЗИНА Хаджиев Саламбек Наибович,Колесниченко Наталия Васильевна,Лин Галина Ивановна, Маркова Наталия Анатольевна, Букина Зарета Муратовна, Ионин Дмитрий Алексеевич, Графова Галина Михайловна (RU) Изобретение относится к области получения бензина путем каталитической конверсии смеси Н 2,CO и CO2 через диметиловый эфир и/или метанол и может быть использовано для получения высокооктанового бензина. Техническая задача - улучшение качества бензина за счет снижения выхода ароматических углеводородов и увеличение содержания C5-углеводородов, а также повышение производительности процесса. Предложен способ получения экологически чистого бензина с октановым числом 92-93 по исследовательскому методу, включающий стадию синтеза ДМЭ из синтез-газа и стадию синтеза углеводородов из ДМЭ, проводимого в присутствии катализатора на основе цеолита типа пентасилов, содержащего оксид цинка и палладий, в котором стадию синтеза диметилового эфира осуществляют в реакторе синтеза оксигенатов,парогазовая смесь из реактора синтеза оксигенатов без промежуточного их отделения от непревращенных компонентов синтез-газа поступает в сепараторы, где происходит разделение ее на водную, углеводородную и газовую фазы, газовую фазу разделяют на два потока, первый поток рециркулируют в реактор синтеза оксигенатов (получения диметилового эфира).(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ НАУКИ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ НЕФТЕХИМИЧЕСКОГО СИНТЕЗА ИМ. А.В. ТОПЧИЕВА РОССИЙСКОЙ АКАДЕМИИ НАУК (ИНХС РАН); ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО Область техники Изобретение относится к нефтехимии и более конкретно к способу получения бензина путем каталитической конверсии смеси Н 2, CO и CO2 через диметиловый эфир и/или метанол и может быть использовано для получения высокооктанового бензина. Предшествующий уровень техники Наряду с ростом цен на нефть и общей готовностью искать альтернативные источники углеводородов внимание специалистов крупных компаний сосредотачивается на способах преобразования этих углеводородов в пригодные для использования формы. В связи с эти весьма актуальным становится вовлечение в переработку альтернативных нефти источников углеродсодержащего сырья, таких как природный газ, попутные нефтяные газы, тяжелый мазут, уголь и шламы его переработки, торф, растительная биомасса и т.д., с целью получения высокооктановых компонентов бензина. При этом очень важно получать высококачественный бензин, соответствующий международным требованиям европейского стандарта Евро-4, введенного в действие с 2005 г., который ограничивает содержание ароматических соединений в автобензинах до 30% и, в частности, бензола менее 1%. Первой стадией переработки синтез-газа, полученного из любого углеродсодержащего сырья, в бензин является конверсия его в оксигенаты: ДМЭ и/или MeOH, а второй - превращение оксигенатов в углеводороды. Все известные способы получения углеводородов бензинового ряда из CO и H2 можно разделить на две основные группы: одностадийные процессы, в которых стадия синтеза оксигенатов и углеводородов совмещены путем использования двухкомпонентных катализаторов; двухстадийные процессы, в которых синтез оксигентатов и синтез углеводородов проводятся в разных реакторах в присутствии металлоксидных и цеолитных катализаторов соответственно. Примерами одностадийного способа получения является техническое решение, описанное в заявкеWO 2006/126913 А 2, согласно которому способ включает в себя получение из синтез-газа метанола, последующей дегидратации его в ДМЭ и конверсию ДМЭ в бензин, которые осуществляются в одном реакторе. Для достижения высоких конверсий синтез-газа используют циркуляцию газового потока. Недостатком процесса является высокое содержание ароматических углеводородов (до 60 мас.%). Одним из первых примеров осуществления двухстадийного способа получения синтетического бензина из синтез-газа является патент СССР 632296, кл. С 07 С 1/04, B01J 23/80, 1978. Углеводороды получают контактированием окиси углерода и водорода на первой стадии с окисным катализатором синтеза метанола и твердым кислотным неорганическим катализатором дегидратации при 149-372C с последующим контактированием на второй стадии продуктов первой стадии при 260-455C с кристаллическим цеолитом. В качестве окисного катализатора синтеза метанола используют смесь окислов меди,хрома, цинка и лантана, взятых в количестве 50-70; 5-15; 15- 25; 5-15 вес.ч. соответственно. Получаемый продукт содержит не менее 30% ароматических углеводородов, среди которых не менее 6% приходится на тетраметилбензол (дурол). Известно, что дурол является нежелательным компонентом топлива, приводящим к сажевым отложениям в карбюраторе и вследствие высокой температуры плавления (79C) затрудняющим работу двигателя. Другим примером является способ, описанный в патентах США 4481305 и 4520216 кл. С 07 С 1/04, С 07 С 1/20, 1984, где синтез-газ, имеющий мольное отношение CO/Н 2 выше 1 и CO/CO2 от 5 до 20,поступает в реактор синтеза оксигенатов, где контактирует с одним или более катализаторами при температуре 150-400C и давлении 5-100 бар, а затем газовая смесь без выделения промежуточных продуктов направляется во второй реактор, где в присутствии цеолитного катализатора при температуре 150600C ДМЭ превращается в углеводороды. Общим недостатком описанных способов является невысокая селективность процесса по углеводородам C5+ и высокое содержание ароматических углеводородов 40% (в том числе дурола не менее 4%). Известен способ получения высокооктанового бензина путем переработки синтез-газа в углеводороды в две стадии, описанный в патенте РФ 2143417, С 07 С 1/04, 27.12.1999 г. На первой стадии исходное сырье контактирует с катализатором, состоящим из цеолита типа ZSM-5 и металлоксидного компонента, содержащего (мас.%): CuO - 38-64, ZnO -21-34, Cr2O3 - 0-22, Al2O3 - 6-9, смешанных и массовом соотношении 20-50/80-50, газовый поток после реактора первой стадии охлаждают и разделяют на жидкую фракцию и газовую фазу, содержащую непревращенные компоненты синтез-газа и диметиловый эфир, при этом из жидкой фракции далее выделяют диметиловый эфир, а газовую фазу делят на два потока - один идет на смешение с синтез-газом и подается в реактор первой стадии, второй газовый поток направляют на вторую стадию, где при контакте с катализатором, состоящим из цеолита типа ZSM-5 и металлоксидного компонента, содержащего (мас.%) ZnO - 65-70, Cr2O3 - 29-34, W2O5 - 1, смешанных в массовом соотношении 30-99/70-1, происходит превращение диметилового эфира и компонентов синтезгаза в бензиновую фракцию, газообразные углеводороды и водную фракцию. Водную фракцию путем дистилляции делят на воду и метанол, при этом воду используют для приготовления смеси H2, CO и CO2,а метанол направляют на стадию синтеза бензина. По словам авторов, высокий выход бензиновой фракции достигается путем применения циркуля-1 022499 ции, а также за счет использования во втором реакторе бифункционального катализатора, позволяющего дополнительно конвертировать непрореагировавшие оксиды углерода и водород в жидкие углеводороды. Однако организация двухстадийного процесса, как предлагается в данном способе, с независимыми циркуляциями на первой и второй стадии предусматривает наличие двух циркуляционных насосов высокого давления, а значит существенное увеличение капитальных и эксплуатационных затрат, что можно отнести к недостаткам способа. Кроме того, технический результат не подтвержден ни описанием патента, ни таблицей, которые в данном патенте отсутствуют. Данный способ взят за прототип в патенте РФ 2175960 С 07 С 1/02 и в таблице этого патента приведены результаты одного из характерных примеров выше указанного технического решения, в котором показан высокий выход ароматических углеводородов (более 40 мас.%). Наиболее близким по техническому результату является способ получения высокооктанового бензина по патенту РФ 2248341, С 07 С 1/20, B01J 29/44, опубл. 20.03.2005 г. Согласно выбранному прототипу синтез углеводородов осуществляют в двухконтурном реакционном узле, включающем реактор синтеза ДМЭ из синтез-газа (мольное отношение Н 2/CO не менее 2) и реактор синтеза углеводородов из ДМЭ, проводимого в присутствии катализатора на основе цеолита типа пентасилов, содержащего оксид цинка и палладий, под давлением 10 МПа при температуре 340C и объемной скорости подачи сырья 1000-4000 ч-1. Оба реактора работают в проточном режиме. Процесс проводят в присутствии катализатора на основе цеолитов типа пентасилов сSiO2/Al2O3=25-100, содержащий не более 0,11 мас.% оксида натрия, 0,1-3 мас.% оксида цинка и связующее, который содержит палладий и другие компоненты в следующих соотношениях, мас.%: оксид цинка 0,1-3; палладий 0,1-1; цеолит 50-70 и остальное - связующее. Полученный продукт содержит до 69% изопарафинов и до 47% ароматических углеводородов. Однако производительность процессов, проводимых в проточном режиме, как правило, невысока. В данном случае она не превышает 30 г/м 3 синтез-газа. Раскрытие изобретения Задачей предлагаемого изобретения является увеличение производительности процесса получения высокооктанового бензина, повышение селективности по углеводородам C5+ и качества образующегося бензина, а именно снижение содержания ароматических углеводородов, в частности тетраметилбензола дурола. Поставленная задача решается тем, что предложен способ получения экологически чистого бензина с октановым числом 92-93 по исследовательскому методу, включающий стадию синтеза ДМЭ из синтезгаза и стадию синтеза углеводородов из ДМЭ, проводимого в присутствии катализатора на основе цеолита типа пентасилов, содержащего оксид цинка и палладий, в котором процесс ведут в циркулирующем режиме так, что поток, выходящий после проведения стадии синтеза углеводородов, возвращают на рециркуляцию в реактор получения диметилового эфира. Причем на стадии синтеза диметилового эфира процесс проводят при давлении 5-10 МПа и температуре 220-300C, а на стадии синтеза углеводородов при давлении 5-10 МПа и температуре 340-360C, при кратности циркуляции 5-15 объема циркулирующего газа на объем исходного газа (об./об.). Предлагаемое изобретение позволяет достичь следующих технических результатов: увеличить производительность процесса; повысить селективность по углеводородам C5+; снизить содержание дурола и в некоторых случаях содержание ароматических соединений в жидких продуктах; применять синтез-газ практически любого состава для получения высокооктанового бензина. В предлагаемом изобретении указанные технические результаты достигаются за счет использования катализаторов по прототипу, а также циркуляции газового потока, состоящего из непрореагировавших компонентов синтез-газа и несконденсированных легких углеводородов C1-C4, который, во-первых,положительно влияет на распределение градиента температуры в реакторе, обеспечивает снижение доли нежелательных вторичных реакций крекинга образующихся углеводородов и алкилирования первичных ароматических углеводородов в результате уменьшения времени контакта сырья. Предлагаемый способ получения высокооктанового бензина позволяет повысить выход углеводородов бензиновой фракции от 70 до 79% на сумму получаемых углеводородов, увеличить производительность процесса от 30 до 120 г/м 3 синтез-газа, снизить содержание дурола от 9,0 до не более 1,5 мас.% и в некоторых случаях ароматических соединений от 27 до 16 мас.% в составе получаемых жидких продуктов. Промышленная применимость заявляемого способа иллюстрируется примерами 2-9, пример 1 прототип. Лучший вариант осуществления изобретения Пример 1 (по прототипу). Катализатор, полученный по методике, описанной в прототипе, и имеющий состав (мас.%) ZnO 0,1-3,0; Pd - 0,1-1,0; цеолит ЦВМ - 50,0-70,0; связующее - остальное, используют для получения высокооктановых компонентов бензина. В качестве сырья используют газовую смесь, образовавшуюся в про-2 022499 цессе синтеза ДМЭ из синтез-газа (мольное отношение Н 2/CO=2,8) в проточном реакторе, включенном в схему процесса. Процесс проводят под давлением 10 МПа при температуре 340C и объемной скорости подачи сырья 1000 ч-1 с невысокой производительностью 30 г/м 3 поданного СИ-газа. Данные, полученные при применении описанного способа, приведены в табл. 1. Выход С 5+-углеводородов на сумму углеводородов составляет 70,4 мас.%. Полученный продукт содержит 61,5 мас.% изопарафинов и 27 мас.% ароматических углеводородов. В составе ароматических углеводородов доминируют триметилбензол и тетраметилбензол - дурол. Примеры 2-7. Исходный синтез-газ подают в двухреакторный реакционный контур на смешение с циркулирующим в контуре газом. Контур состоит из реактора синтеза оксигенатов, реактора синтеза углеводородов и циркуляционного насоса. Газовый поток, состоящий из исходного синтез-газа и циркулирующего газа,поступает в первый реактор, в котором при давлении 5-10 МПа и в интервале температур 220-300C на комбинированном металлооксидном катализаторе состава CuO - 23,25; ZnO - 23,25; Cr2O3 - 16,6; Al2O3 36,9, разработанном и запантентованном ИНХС РАН (патент РФ 2218988, 2003 г.), осуществляется синтез оксигенатов(ДМЭ и метанола - MeOH). Затем парогазовая смесь из реактора синтеза оксигенатов без промежуточного их отделения от непревращенных компонентов синтез-газа поступает во второй реактор, где в присутствии цеолитного катализатора по прототипу при том же давлении, что и в реакторе синтеза оксигенатов и температуре 340-360C осуществляют синтез углеводородов. Контактная смесь из реактора поступает в последовательно соединенные сепараторы, где происходит разделение ее на водную, углеводородную и газовую фазу. Газовая фаза, содержащая непрореагировавшие компоненты синтез-газа и легкие углеводородные газы C1-C4, разделяется на два потока. Первый поток поступает на вход циркуляционного насоса и возвращается в реактор синтеза оксигенатов. Второй (отдувочный) поток используется для технических нужд. Полученные результаты представлены в табл. 1. При сравнении данных, полученных по прототипу и по предлагаемому способу, видно, что использование циркуляции позволяет не только существенно (в 4 раза) поднять производительность процесса,но и значительно улучшить состав получаемого бензина. Полученный бензин характеризуется высоким суммарным содержанием изо- и циклопарафинов не менее 70 мас.%, содержание ароматических углеводородов составляет около 20 мас.%, причем основная часть ее представлена пара- и метаксилолами, а содержание тетраметилбензола (дурола) не превышает 1,5%. Показатели процесса практически не зависят от состава исходного сырья. Таблица 1 Условия опыта и основные показатели процесса получения углеводородов Пример 8. Синтез углеводородов проводят аналогично примеру 2. С целью получения информации об изменении показателей процесса, характеризующих стабильность катализатора, во времени осуществляют длительный пробег (не менее 600 ч). В качестве исходного сырья используют синтез-газ состава (об.%) Н 2 - 59, CO - 33, CO2 - 2, N2 - 5. Условия и основные показатели процесса получения углеводородов из синтез-газа представлены в табл. 2. Пример 9. Синтез углеводородов проводят аналогично примеру 8 с той разницей, что в качестве исходного сырья используют синтез-газ состава (об.%) H2 - 75, CO - 13,CO2 - 7,N2 - 5. Условия и основные показатели процесса получения углеводородов из синтез-газа представлены в табл. 2. Таблица 2 Влияние длительности пробега на основные показатели процесса получения углеводородов Промышленная применимость Изобретение может применяться для получения высокооктанового бензина из синтез-газа любого состава. Показатели процесса остаются неизменными в течение всего периода испытаний (от 100 до 600 ч). Полученный бензин характеризуется высоким суммарным содержанием изо- и циклопарафинов не менее 70 мас.%, содержание ароматических углеводородов составляет около 20 мас.%, причем основная часть ее представлена пара- и метаксилолами, а содержание тетраметилбензола (дурола) не превышает 1,5%. Предлагаемая технология позволяет получать качественный и экологически чистый высокооктановый бензин (о.ч. не менее 90 пунктов по И.М.), отвечающий нормам международного стандарта и не содержащий практически дурола. Кроме того, предлагаемое техническое решение также позволяет увеличить производительность процесса получения высокооктанового бензина до 116-121 г/м 3 СИ-газа по сравнению с производительностью процесса, проводимого в условиях прототипа - 30 г/м 3 СИ-газа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения экологически чистого бензина с октановым числом 92-93 по исследовательскому методу, включающий стадию синтеза диметилового эфира (ДМЭ) из синтез-газа и стадию синтеза углеводородов из ДМЭ, проводимого в присутствии катализатора на основе цеолита типа пентасилов,содержащего оксид цинка и палладий, отличающийся тем, что стадию синтеза диметилового эфира осуществляют в реакторе синтеза оксигенатов, парогазовая смесь из реактора синтеза оксигенатов без промежуточного их отделения от непревращенных компонентов синтез-газа поступает в реактор синтеза углеводородов из ДМЭ, контактная смесь из реактора поступает в сепараторы, где происходит разделение ее на водную, углеводородную и газовую фазы, газовую фазу разделяют на два потока, первый поток рециркулируют в реактор синтеза оксигенатов (получения диметилового эфира). 2. Способ получения экологически чистого бензина по п.1, отличающийся тем, что процесс на стадии синтеза диметилового эфира проводят при давлении 5-10 МПа и температуре 220-300C. 3. Способ получения экологически чистого бензина по п.1, отличающийся тем, что процесс на ста-5 022499 дии синтеза углеводородов проводят при давлении 5-10 МПа итемпературе 340-360C. 4. Способ получения экологически чистого бензина по п.1, отличающийся тем, что процесс ведут при кратности циркуляции 5-15 об./об.
