Элемент радиатора отопления

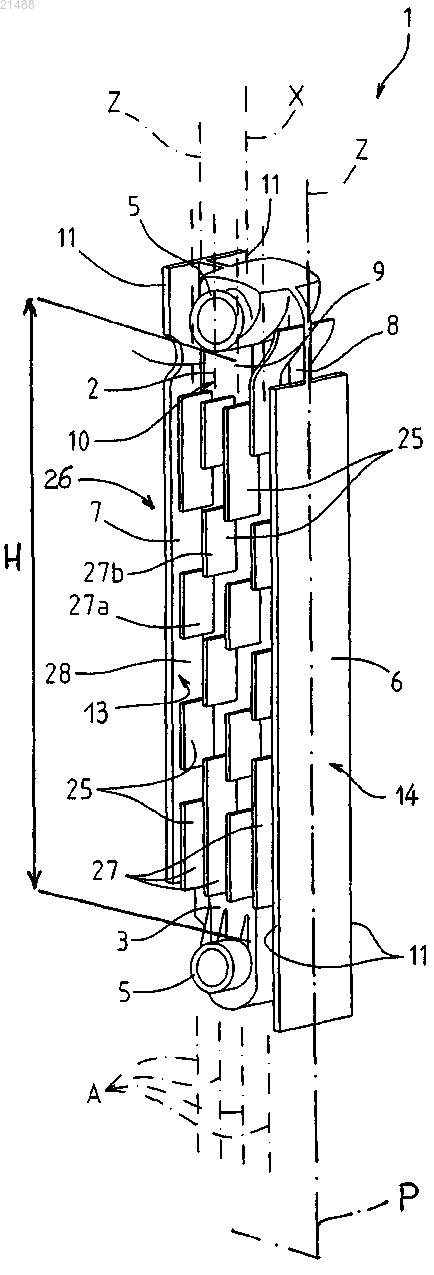

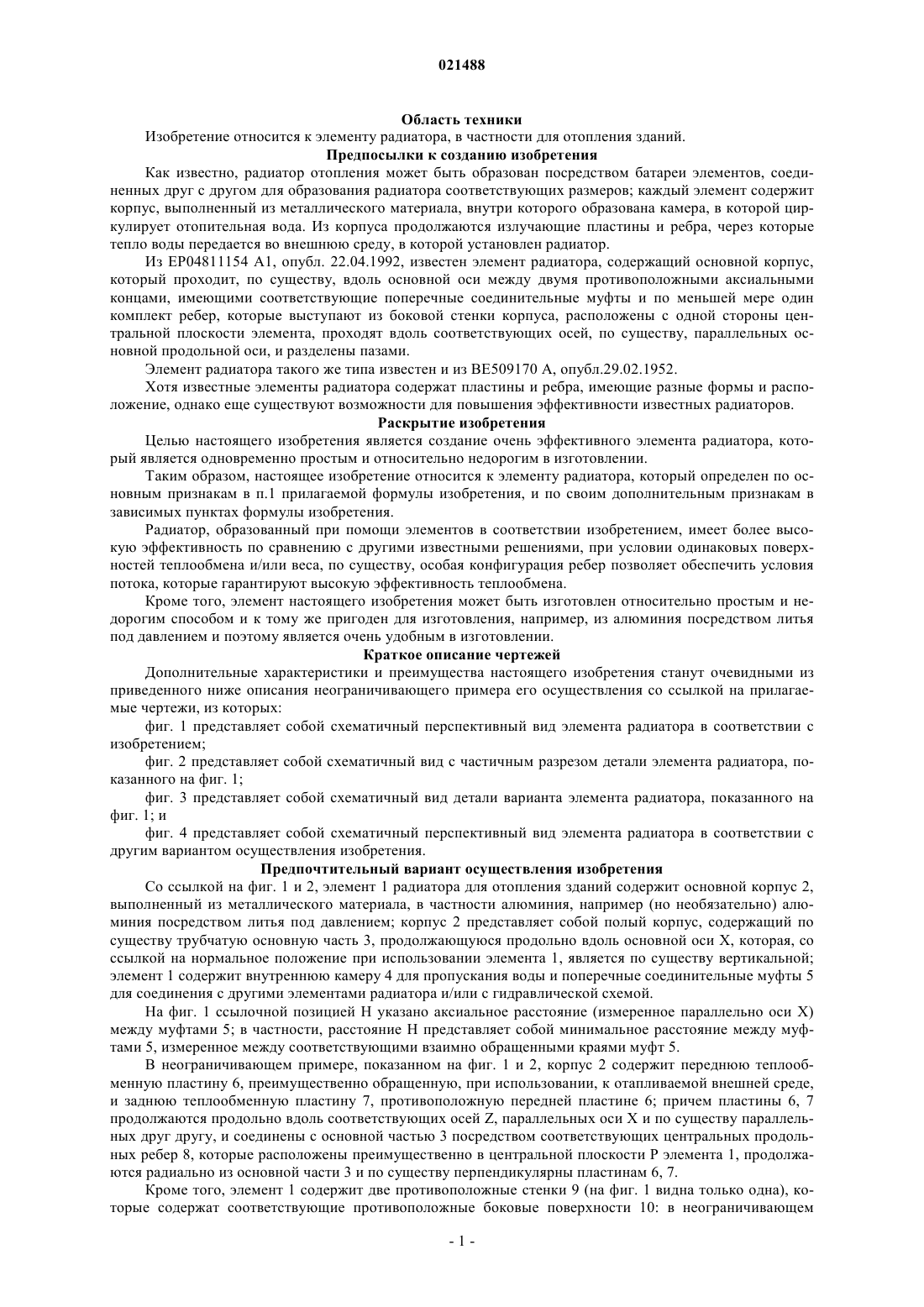

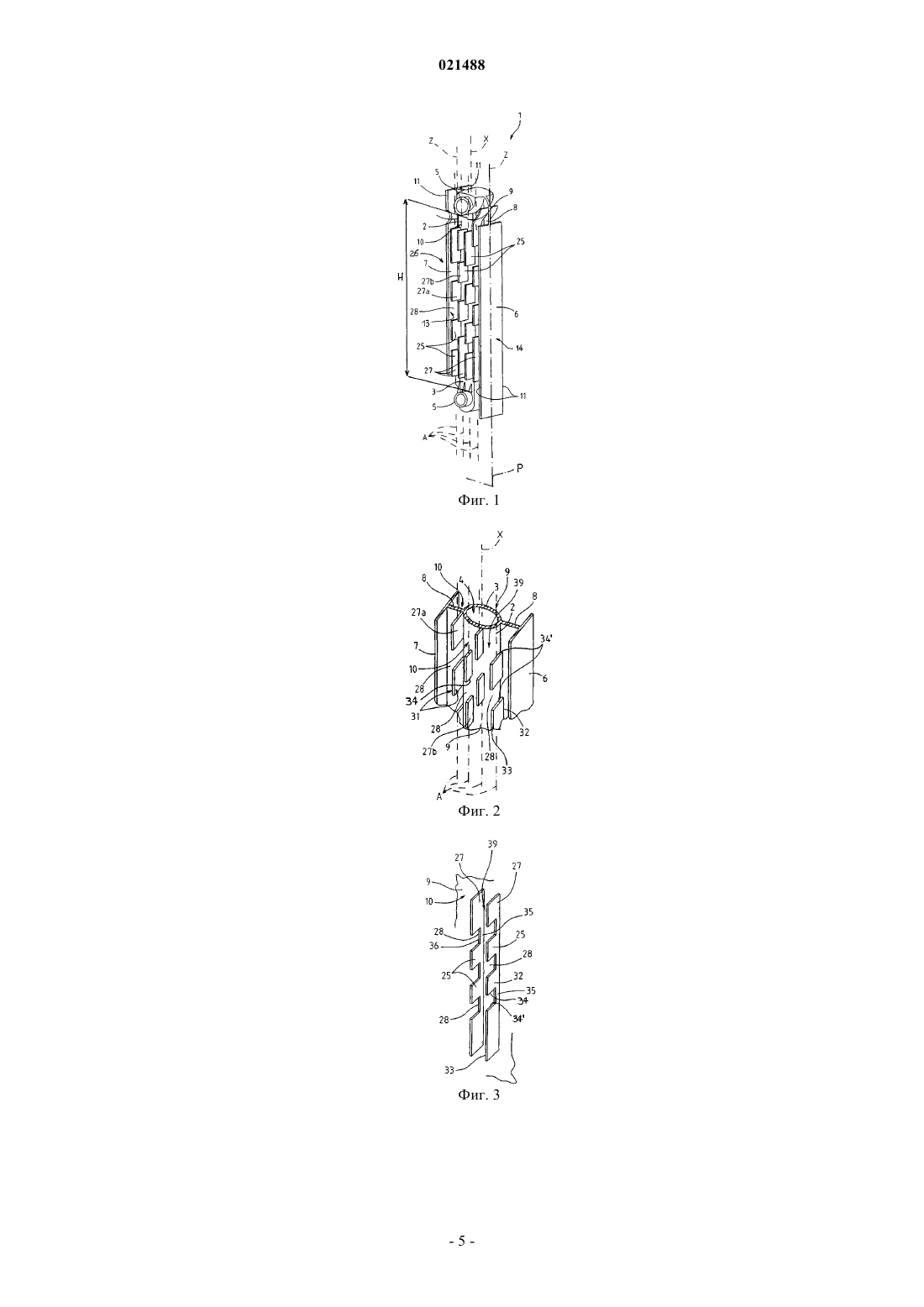

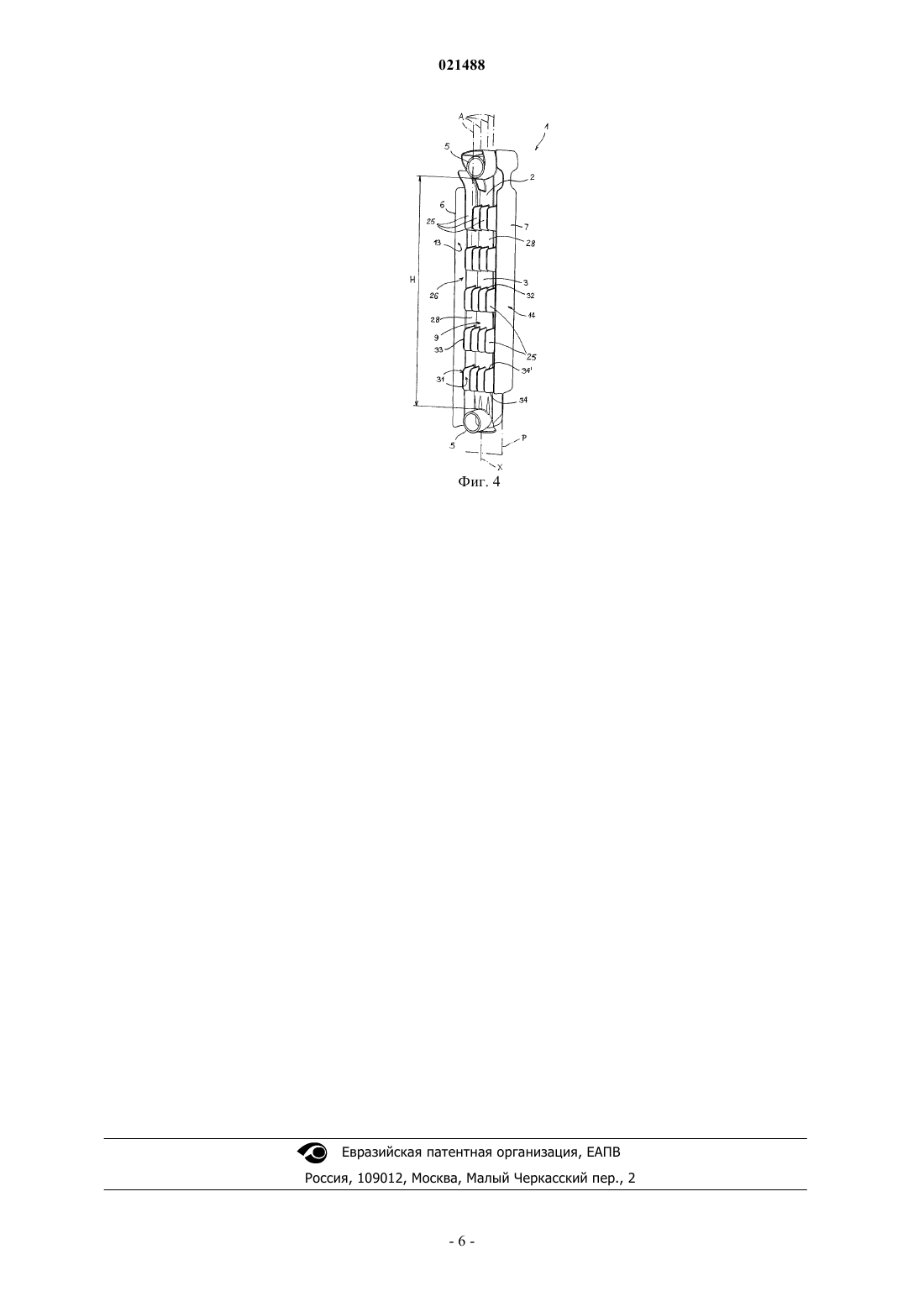

Элемент (1) радиатора отопления содержит основной корпус (2), который проходит, по существу,вдоль основной оси (X) между двумя противоположными аксиальными концами, снабженными соответствующими поперечными соединительными муфтами (5), и по меньшей мере одним комплектом (26) ребер (25), которые выступают из стенки (9) корпуса (2), размещены на одной стороне центральной плоскости (Р) элемента (1), проходят вдоль соответствующих осей (А),по существу, параллельных основной оси (X), и разделены пазами (28); причем число ребер(25) и их поверхность выбраны таким образом, чтобы обеспечить высокую эффективность теплообмена; таким образом, элемент (1) содержит соответствующее число ребер (25), достаточное для обеспечения большой величины отдачи тепла. Область техники Изобретение относится к элементу радиатора, в частности для отопления зданий. Предпосылки к созданию изобретения Как известно, радиатор отопления может быть образован посредством батареи элементов, соединенных друг с другом для образования радиатора соответствующих размеров; каждый элемент содержит корпус, выполненный из металлического материала, внутри которого образована камера, в которой циркулирует отопительная вода. Из корпуса продолжаются излучающие пластины и ребра, через которые тепло воды передается во внешнюю среду, в которой установлен радиатор. Из ЕР 04811154 А 1, опубл. 22.04.1992, известен элемент радиатора, содержащий основной корпус,который проходит, по существу, вдоль основной оси между двумя противоположными аксиальными концами, имеющими соответствующие поперечные соединительные муфты и по меньшей мере один комплект ребер, которые выступают из боковой стенки корпуса, расположены с одной стороны центральной плоскости элемента, проходят вдоль соответствующих осей, по существу, параллельных основной продольной оси, и разделены пазами. Элемент радиатора такого же типа известен и из ВЕ 509170 А, опубл.29.02.1952. Хотя известные элементы радиатора содержат пластины и ребра, имеющие разные формы и расположение, однако еще существуют возможности для повышения эффективности известных радиаторов. Раскрытие изобретения Целью настоящего изобретения является создание очень эффективного элемента радиатора, который является одновременно простым и относительно недорогим в изготовлении. Таким образом, настоящее изобретение относится к элементу радиатора, который определен по основным признакам в п.1 прилагаемой формулы изобретения, и по своим дополнительным признакам в зависимых пунктах формулы изобретения. Радиатор, образованный при помощи элементов в соответствии изобретением, имеет более высокую эффективность по сравнению с другими известными решениями, при условии одинаковых поверхностей теплообмена и/или веса, по существу, особая конфигурация ребер позволяет обеспечить условия потока, которые гарантируют высокую эффективность теплообмена. Кроме того, элемент настоящего изобретения может быть изготовлен относительно простым и недорогим способом и к тому же пригоден для изготовления, например, из алюминия посредством литья под давлением и поэтому является очень удобным в изготовлении. Краткое описание чертежей Дополнительные характеристики и преимущества настоящего изобретения станут очевидными из приведенного ниже описания неограничивающего примера его осуществления со ссылкой на прилагаемые чертежи, из которых: фиг. 1 представляет собой схематичный перспективный вид элемента радиатора в соответствии с изобретением; фиг. 2 представляет собой схематичный вид с частичным разрезом детали элемента радиатора, показанного на фиг. 1; фиг. 3 представляет собой схематичный вид детали варианта элемента радиатора, показанного на фиг. 1; и фиг. 4 представляет собой схематичный перспективный вид элемента радиатора в соответствии с другим вариантом осуществления изобретения. Предпочтительный вариант осуществления изобретения Со ссылкой на фиг. 1 и 2, элемент 1 радиатора для отопления зданий содержит основной корпус 2,выполненный из металлического материала, в частности алюминия, например (но необязательно) алюминия посредством литья под давлением; корпус 2 представляет собой полый корпус, содержащий по существу трубчатую основную часть 3, продолжающуюся продольно вдоль основной оси X, которая, со ссылкой на нормальное положение при использовании элемента 1, является по существу вертикальной; элемент 1 содержит внутреннюю камеру 4 для пропускания воды и поперечные соединительные муфты 5 для соединения с другими элементами радиатора и/или с гидравлической схемой. На фиг. 1 ссылочной позицией Н указано аксиальное расстояние (измеренное параллельно оси X) между муфтами 5; в частности, расстояние Н представляет собой минимальное расстояние между муфтами 5, измеренное между соответствующими взаимно обращенными краями муфт 5. В неограничивающем примере, показанном на фиг. 1 и 2, корпус 2 содержит переднюю теплообменную пластину 6, преимущественно обращенную, при использовании, к отапливаемой внешней среде,и заднюю теплообменную пластину 7, противоположную передней пластине 6; причем пластины 6, 7 продолжаются продольно вдоль соответствующих осей Z, параллельных оси X и по существу параллельных друг другу, и соединены с основной частью 3 посредством соответствующих центральных продольных ребер 8, которые расположены преимущественно в центральной плоскости Р элемента 1, продолжаются радиально из основной части 3 и по существу перпендикулярны пластинам 6, 7. Кроме того, элемент 1 содержит две противоположные стенки 9 (на фиг. 1 видна только одна), которые содержат соответствующие противоположные боковые поверхности 10: в неограничивающем примере, показанном на фиг. 1, 2 (но необязательно), боковые поверхности 10 образованы соответствующими боковыми поверхностными участками основной части 3 и соответствующими поверхностями ребер 8. Пластины 6, 7 ограничены соответствующими парами противоположных продольных боковых краев 11 и соответствующими парами противоположных поверхностей 13, 14, например (но необязательно),по существу плоских и параллельных; в частности, каждая пластина 6, 7 содержит внутреннюю поверхность 13, обращенную к другой пластине, и внешнюю поверхность 14, противоположную внутренней поверхности 13. Элемент 1 содержит множество ребер 25, которые продолжаются из корпуса 2; в частности, упомянутый элемент содержит по меньшей мере первый комплект 26 ребер 25, которые продолжаются из стенки 9, а именно из боковой поверхности 10 упомянутой стенки 9, и все расположены на одной стороне центральной плоскости Р элемента 1; предпочтительно, элемент 1 содержит два комплекта 26 противоположных ребер 25, которые продолжаются из соответствующих стенок 9, а именно из соответствующих боковых поверхностей 10 стенок 9, и расположены на противоположных сторонах плоскости Р. Ниже описан комплект 26 ребер 25, содержащихся в стенке 9; ребра 25 другого комплекта (необязательного), предпочтительно, имеют структуру и схему расположения, такую же или подобную и, предпочтительно, симметричную относительно ребер описанного комплекта; во всяком случае понятно, что два комплекта 26 могут также содержать ребра 25, которые являются разными по своей форме, размерам и/или расположению. Ребра 25 комплекта 26 продолжаются преимущественно в продольном направлении вдоль стенки 9 и вдоль соответствующих осей А, по существу, параллельных оси X. Ребра 25 выровнены вдоль соответствующих по существу параллельных осей А и разделены соответствующими группами пазов 28. Ребра 25 по желанию, но необязательно, расположены рядами 27, параллельными друг другу и осиX; то есть некоторое количество ребер 25 выстроены в ряд 27. В неограничивающем примере, показанном на фиг. 1, комплект 26 содержит по меньшей мере два, предпочтительно по меньшей мере три,смежных ряда 27 ребер 25, выровненных вдоль соответствующих осей А, по существу, параллельных друг другу и основной оси X, и разделенных соответствующими группами пазов 28; ряды 27 являются смежными, то есть прямо следующими друг за другом, в направлении, поперечном относительно осей А,в отсутствии какого-либо другого комплекта ребер между ними. В неограничивающем примере, показанном на фиг. 1, 2, ребра 25 имеют преимущественно прямоугольную форму, по желанию с криволинейными краями и/или закругленными краями; пазы 28 выполнены по существу в виде группы щелей, расположенных между двумя соседними ребрами 25. Элемент 1 может также содержать ребра с криволинейными участками, которые показаны в верхней части фиг. 1: ниже понятно, что в комплект 26 включены все ребра 25, которые содержат по меньшей мере один участок, который продолжается вдоль оси А, параллельной оси X. Однако обычно каждое ребро 25 содержит две противоположные поверхности 31, которые являются, например, по существу плоскими и параллельными, и ограничено исходным краем 32, прикрепленным к стенке 9, который продолжается из боковой поверхности 10 стенки 9, консольным краем 33, противоположным исходному краю 32, и двумя противоположными боковыми краями 34, 34' (соответственно нижним и верхним), которые соединяют края 32, 33. Края 32, 33 могут быть, по существу, прямоугольными или криволинейными и/или содержать закругленные края; они могут быть, по существу, параллельными друг другу или нет и др. Края 34, 34' также могут быть, по существу, прямолинейными или криволинейными, и/или содержать закругленные края; они могут быть, по существу, параллельными друг другу или сходящимися или расходящимися и др. На нижний край 34 каждого ребра 25, при использовании, воздействует восходящая текучая среда(воздух), которая поднимается в направлении, параллельном оси X (и осям А), при этом ребро 25 имеет очень эффективный теплообмен именно вблизи упомянутого края 34. При условии одинаковой суммарной поверхности ребер 25, в целях эффективности обмена предпочтительно увеличить по мере возможности количество краев 34, в то же время сохраняя размер каждого ребра 25 достаточно большим для воздуха, который охватывает его и обменивается с ним теплом при заданной скорости, чтобы обеспечить удаление надлежащего количества тепла. Для данной цели элемент 1 содержит соответствующее количество ребер 25, которые содержат поверхность, достаточную для обеспечения большой величины отдачи тепла. В связи с вышеупомянутым расстоянием Н, минимальное количество ребер 25, предусмотренных на стенке 9 (относящихся к комплекту 26) должно быть больше Н/33, где Н выражено в миллиметрах. Кроме того, если количество ребер 25 меньше, чем Н/15, то суммарная поверхность упомянутых ребер 25, предусмотренных на стенке 9, выраженная в квадратных сантиметрах, должна быть больше величины, равной количеству ребер, умноженному на 20. Если же количество ребер 25 больше, чем Н/15, то суммарная поверхность упомянутых ребер 25,предусмотренная на стенке 9, выраженная в квадратных сантиметрах, должна быть больше величины,равной количеству ребер, умноженному на 10. Поверхность отдельного ребра 25 вычисляют посредством суммирования площадей двух поверхно-2 021488 стей 31 и краев 33, 34 и 34'. Для того чтобы обеспечить эффективность отдельного ребра 25, необходимо, чтобы поток воздуха воздействовал на край 34, а для этого требуется надлежащее расстояние между ребром 25 и следующим ребром, возможно, выровненным с ним: поэтому, предпочтительно, пазы 28 имеют аксиальную длину(вдоль оси А) больше 10 мм. При неизменном количестве ребер и поверхности ребер желательно, чтобы они были расположены вдоль всей длины Н, чтобы обеспечить максимальную отдачу тепла. В примере, показанном на фиг. 1-2, ребра 25 комплекта 26 расположены в два, три, четыре или более смежных рядов 27 ребер 25, разделенных пазами 28, и каждый из упомянутых рядов 27: образован посредством по меньшей мере четырех ребер 25 или, вернее сказать, содержит по меньшей мере четыре края 34; и имеет суммарную аксиальную длину (измеренную вдоль оси А и определяемую суммой длин каждого отдельного ребра 25 ряда), по меньшей мере равную расстоянию Н, умноженному на 0,2. В различных предпочтительных вариантах осуществления два ряда 27 ребер 25, разделенных пазами 28, имеют суммарную аксиальную длину, которая больше или равна расстоянию Н, умноженному на 0,3 или на 0,4 или на 0,5. Предпочтительно (но необязательно), ребра 25 являются, по существу, перпендикулярными центральной плоскости Р и/или, по существу, перпендикулярными боковой поверхности 10 стенки 9, из которых они продолжаются. Ребра 25 могут иметь одинаковые или разные формы и размеры; например, все они могут иметь одинаковую длину вдоль оси А или же иметь разные длины. Кроме того, пазы 28, которые отделяют одно ребро 25 от следующего ребра 25, могут иметь разные формы и размеры. В примере, показанном на фиг. 1-2, ребра 25 расположены со смещением друг относительно друга в направлении, поперечном относительно осей А, или вернее, по меньшей мере, некоторые ребра 25 по меньшей мере частично обращены к другим ребрам 25, параллельным им. Предпочтительно комплект содержит три, четыре или более рядов 27 ребер, расположенных со смещением; каждый ряд содержит ребра, смещенные относительно ребер 25 смежного ряда или рядов 27. В примере, показанном на фиг. 1, 2, ребра 25 продолжаются прямо из боковой поверхности 10, а пазы 28 имеют такую глубину (измеренную в направлении, перпендикулярном боковой поверхности 10),чтобы доходить до боковой поверхности 10; исходные края 32 ребер 25 каждого ряда 27 непосредственно прикреплены к боковой поверхности 10 и отделены друг от друга пазами 28. Каждый паз 28, расположенный между двумя соседними ребрами 25 ряда 27, продолжается от консольных краев 33 упомянутых ребер 25 до боковой поверхности 10 и сбоку ограничен обращенными друг к другу краями 34, 34" двух соседних ребер 25. В варианте, показанном на фиг. 3 (на котором для упрощения изображены только два смежных ряда 27 ребер 25), ребра 25 каждого ряда 27 соединены друг с другом непрерывным участком 35, который продолжается вдоль оси А и продолжается из боковой поверхности 10; ребра 25 каждого ряда 27 продолжаются из соответствующего непрерывного участка 35, а исходные края 32 ребер 25 прикреплены к непрерывному участку 35. Каждый паз 28, расположенный между двумя соседними ребрами 25 ряда 27,сбоку ограничен обращенными друг к другу краями 34, 34' двух соседних ребер и продолжается от консольных краев 33 упомянутых ребер до переднего края 36 непрерывного участка 35, который ограничивает паз 28 в нижней части. Край 36 непрерывного участка 35 может быть по существу прямолинейным или криволинейным и/или закругленным по радиусу к сторонам 34 ребер 25 посредством криволинейных участков и/или закругленных краев. В варианте осуществления, показанном на фиг. 4, в котором детали, которые подобны или аналогичны уже описанным деталям, обозначены одинаковыми ссылочными позициями, комплект 26 также содержит смежные ряды 27 (по меньшей мере два, а предпочтительно, три, четыре или более) ребер, выровненных вдоль соответствующих осей А, по существу параллельных, и разделенных соответствующими группами пазов 28. В данном случае по меньшей мере некоторые ребра 25 (в показанном примере, но необязательно,все ребра 25) полностью обращены к соответствующим смежным ребрам 25; другими словами, по меньшей мере некоторые смежные ребра 25 являются по существу выровненными друг относительно друга в направлении, поперечном относительно осей А, и, следовательно, содержат нижние края 34 и верхние края 34', по существу выровненные в направлении, поперечном относительно осей А. В примере, показанном на фиг. 4, комплект 26 содержит четыре ряда 27 ребер 25, все по существу выровненные друг относительно друга в направлении, поперечном относительно осей А. Во всяком случае понятно, что некоторые ребра 25 смежных рядов 27 могут быть невыровненными. Вообще ребра 25 смежных рядов 27 могут содержать соответствующие нижние края 34, и/или верхние края 34', по существу выровненные или невыровненные в направлении, поперечном относительно осей А. Понятно также, что ребра 25 рядов 27 могут быть размещены в другом порядке, отличающемся от того, который описан и проиллюстрирован в данном документе только в качестве примера. В частности,возможны комбинации схем, описанных со ссылкой на вышеописанные варианты осуществления. По желанию, но необязательно, для того чтобы дополнительно повысить эффективность элемента 1, задняя пластина 7 и/или передняя пластина 6 может образовывать другие прерывистые ряды ребер; в этом случае одна или обе пластины 6, 7 выполнены так, как описано выше со ссылкой на ребра 25 рядов 27. В частности, задняя пластина 7 и/или передняя пластина 6 содержат прерывистые боковые края 11, содержащие соответствующие группы прорезей, которые следуют одна за другой вдоль боковых краев 11. И наконец, понятно, что дополнительные модификации и изменения могут быть выполнены в элементе радиатора, описанном и проиллюстрированном в данном документе, без отхода от объема прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Элемент (1) радиатора отопления, содержащий основной корпус (2), который проходит, по существу, вдоль основной оси (X) между двумя противоположными аксиальными концами, имеющими соответствующие поперечные соединительные муфты(5), и по меньшей мере один комплект (26) ребер (25), которые выступают из боковой стенки (9) корпуса(2), расположены с одной стороны центральной плоскости (Р) элемента (1), проходят вдоль соответствующих осей (А), по существу, параллельных основной продольной оси (X), и разделены пазами (28),отличающийся тем, что минимальное число ребер (25), размещенных на боковой стенке (9), составляет больше Н/33, где Н расстояние между муфтами (5), выраженное в миллиметрах; при этом если число упомянутых ребер (25), размещенных на боковой стенке (9), меньше Н/15, то суммарная поверхность упомянутых ребер (25) в квадратных сантиметрах превышает число ребер, умноженное на 20, в квадратных сантиметрах; а если число упомянутых ребер (25), размещенных на боковой стенке (9), больше Н/15, то суммарная поверхность упомянутых ребер (25) в квадратных сантиметрах превышает число ребер, умноженное на 10, в квадратных сантиметрах. 2. Элемент радиатора по п.1, отличающийся тем, что, по меньшей мере, некоторые смежные ребра(25) являются, по существу, выровненными друг относительно друга в направлении, поперечном относительно осей (А). 3. Элемент радиатора по п.1 или 2, отличающийся тем, что каждое ребро (25) ограничено в продольном направлении нижним краем (34) и верхним краем (34'), аксиально противоположными друг другу, и, по меньшей мере, у некоторых смежных ребер (25) нижние края (34), по существу, выровненные в направлении, поперечном относительно осей (А). 4. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что, по меньшей мере, некоторые смежные ребра (25) расположены со смещением друг относительно друга в направлении,поперечном относительно осей (А). 5. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что, по меньшей мере, некоторые ребра (25), по меньшей мере, частично обращены к соответствующим смежным пазам (28). 6. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что ребра (25) являются, по существу, прямолинейными и параллельными друг другу. 7. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что ребра (25) проходят от боковой поверхности (10) корпуса (2) и являются, по существу, перпендикулярными боковой поверхности (10), из которой они проходят. 8. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что, по меньшей мере, некоторые ребра (25) ряда (27) соединены друг с другом непрерывным участком (35), который проходит из боковой поверхности (10) корпуса (2) и ограничивает пазы (28) в нижней части. 9. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что он содержит два,три, четыре или более смежных рядов (27) ребер (25). 10. Элемент радиатора по любому из предыдущих пунктов, отличающийся тем, что, по меньшей мере, некоторые ребра (25) являются выровненными вдоль соответствующих осей (А) для образования рядов (27) ребер; при этом каждый ряд (27) содержит по меньшей мере четыре ребра (25), разделенные тремя пазами (28); и суммарная аксиальная длина ребер (25) каждого из упомянутых рядов (27), измеренная вдоль оси (А) и определяемая суммой длин каждого отдельного ребра (25) ряда (27), равна, по меньшей мере, расстоянию (Н) между муфтами (5), умноженному на 0,2. 11. Элемент радиатора по п.10, отличающийся тем, что два ряда (27) ребер (25), разделенных пазами (28), имеют суммарную аксиальную длину, которая больше или равна расстоянию (Н) между муфтами (5), умноженному на 0,3 или на 0,4 или на 0,5.
