Дренажная система в механизированной автостоянке

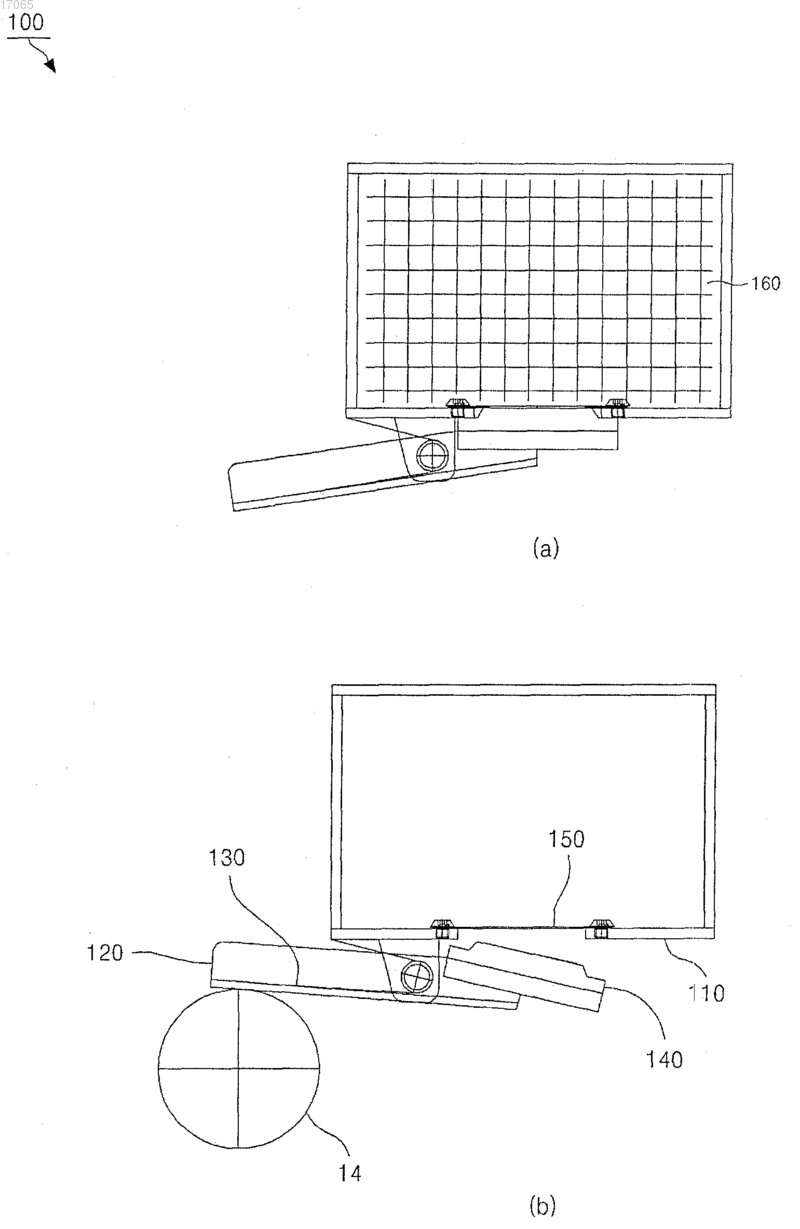

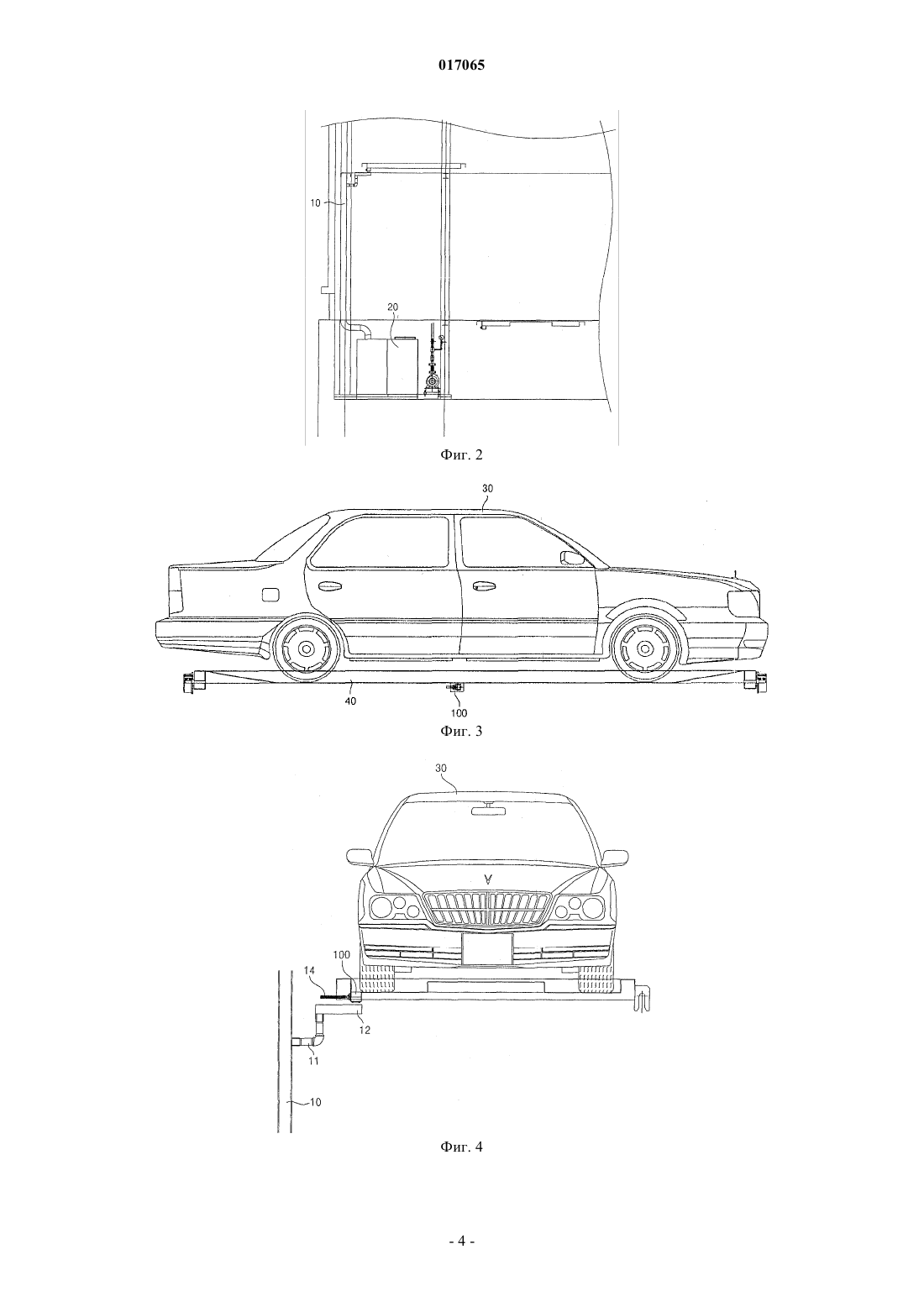

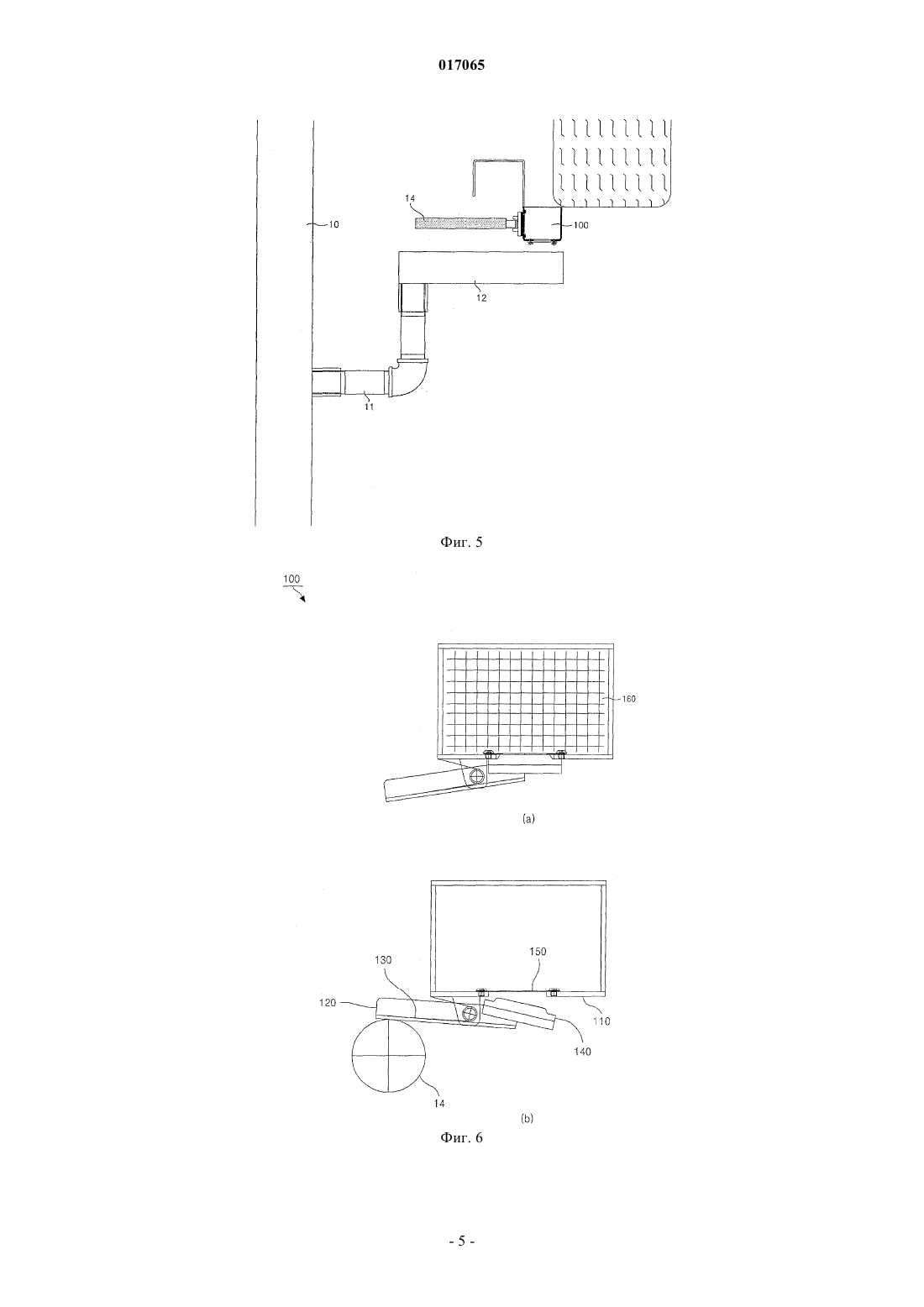

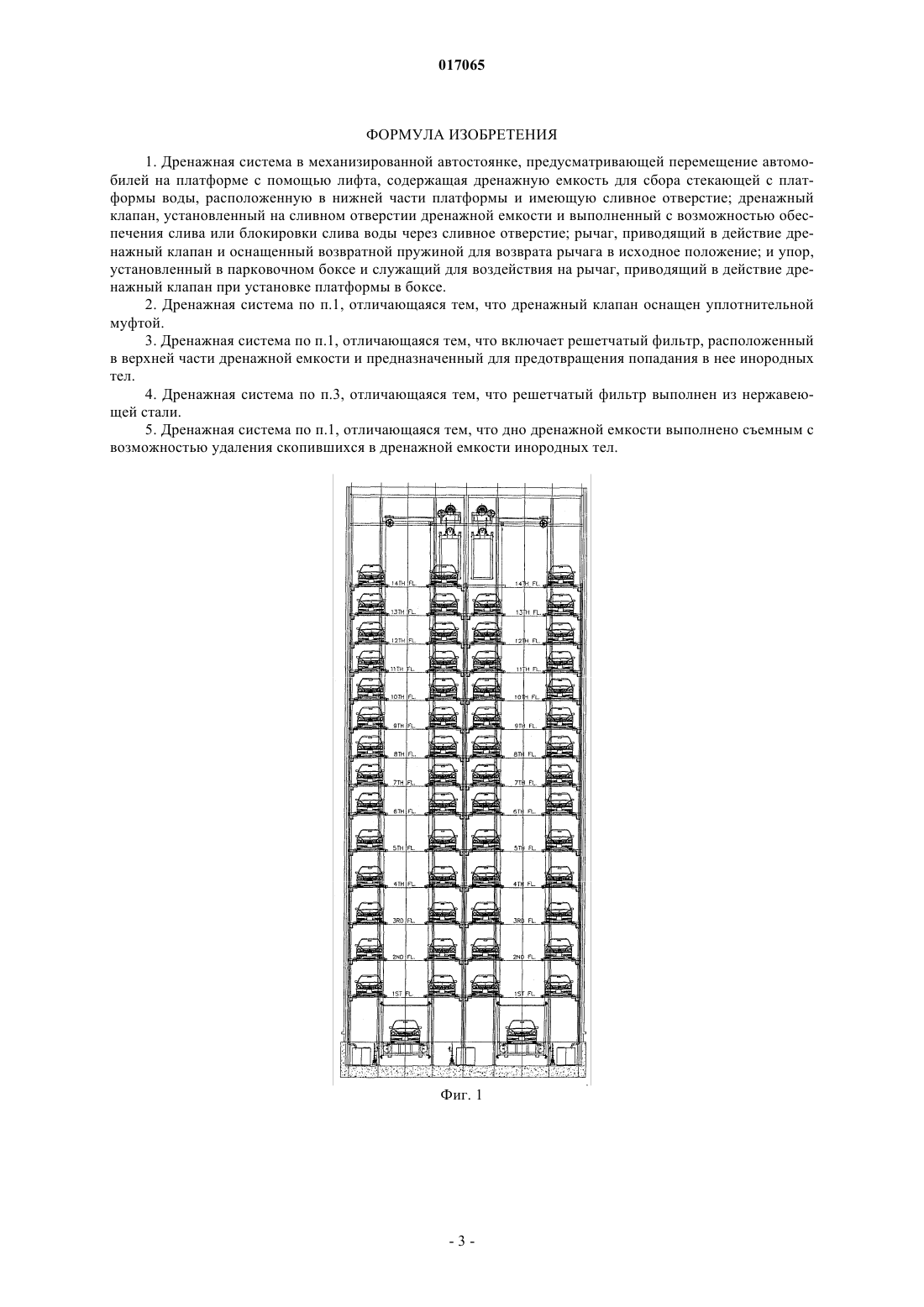

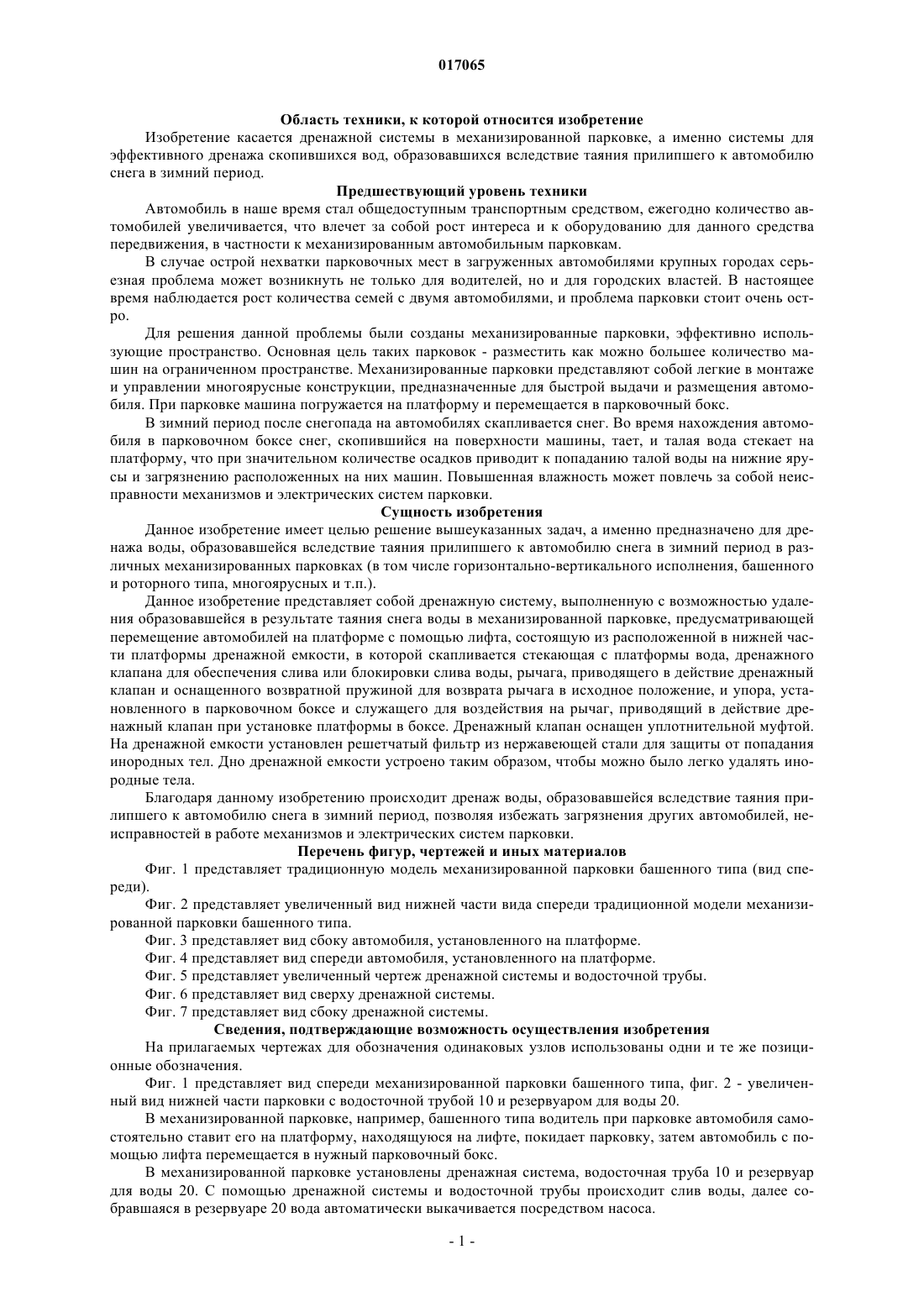

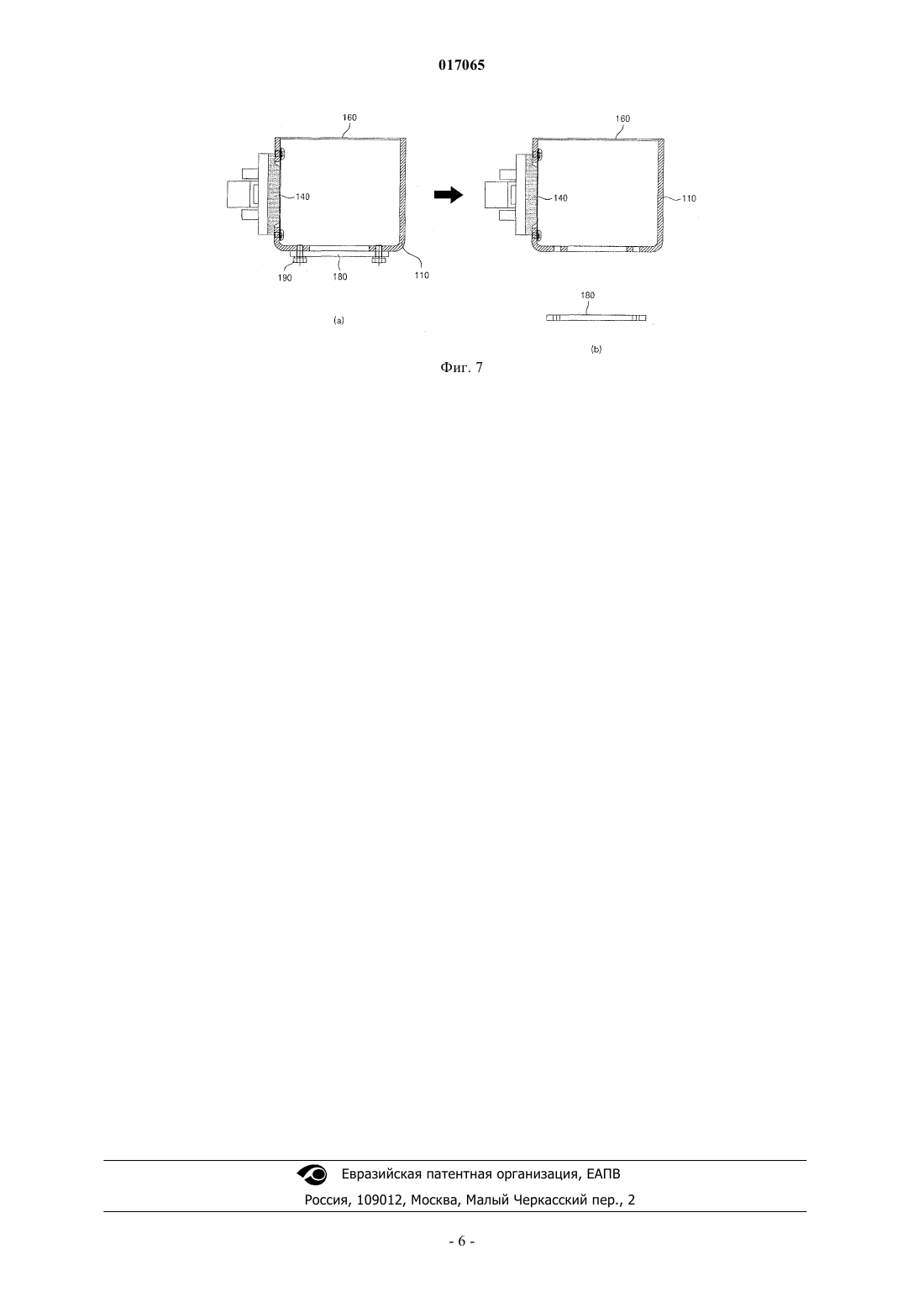

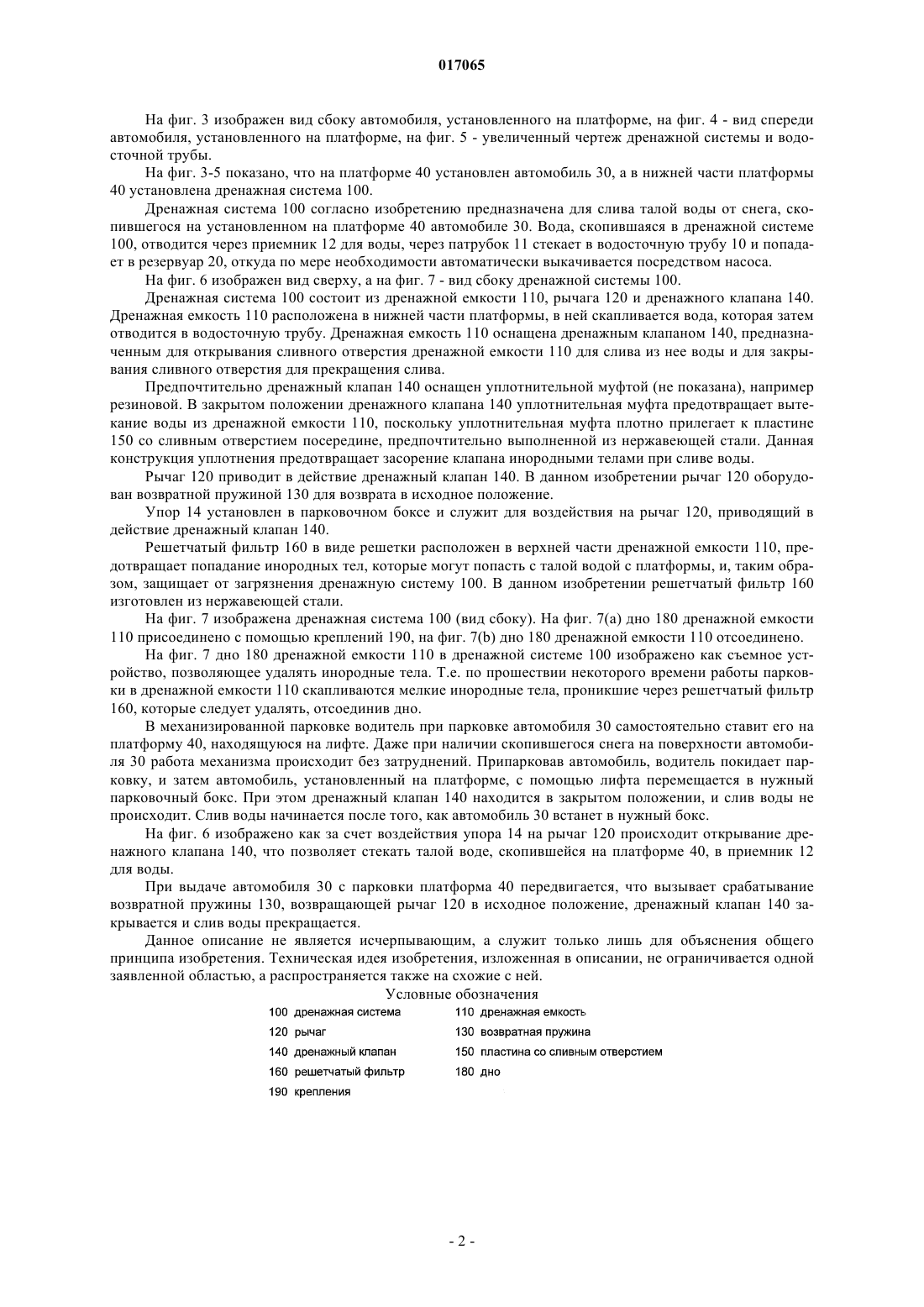

Предложена дренажная система (100), предназначенная для удаления образовавшейся в результате таяния снега воды в механизированной парковке, предусматривающей перемещение автомобилей на платформе с помощью лифта, состоящая из расположенной в нижней части платформы (40) дренажной емкости (110), в которой скапливается стекающая с платформы (40) талая вода,дренажного клапана (140) для слива или блокировки слива воды, рычага (120), приводящего в действие дренажный клапан (140) и оснащенного возвратной пружиной (130) для возврата рычага(120) в исходное положение, и упора (14), установленного в парковочном боксе и служащего для воздействия на рычаг (120), приводящий в действие дренажный клапан (140) при установке платформы (40) в боксе. Дренаж скопившихся вод, образовавшихся вследствие таяния прилипшего к автомобилю снега в зимний период, позволяет избежать загрязнения других автомобилей,неисправностей в работе механизмов и электрических систем парковки. Ким Сунг Хан (KR) Хмара М.В. (RU) 017065 Область техники, к которой относится изобретение Изобретение касается дренажной системы в механизированной парковке, а именно системы для эффективного дренажа скопившихся вод, образовавшихся вследствие таяния прилипшего к автомобилю снега в зимний период. Предшествующий уровень техники Автомобиль в наше время стал общедоступным транспортным средством, ежегодно количество автомобилей увеличивается, что влечет за собой рост интереса и к оборудованию для данного средства передвижения, в частности к механизированным автомобильным парковкам. В случае острой нехватки парковочных мест в загруженных автомобилями крупных городах серьезная проблема может возникнуть не только для водителей, но и для городских властей. В настоящее время наблюдается рост количества семей с двумя автомобилями, и проблема парковки стоит очень остро. Для решения данной проблемы были созданы механизированные парковки, эффективно использующие пространство. Основная цель таких парковок - разместить как можно большее количество машин на ограниченном пространстве. Механизированные парковки представляют собой легкие в монтаже и управлении многоярусные конструкции, предназначенные для быстрой выдачи и размещения автомобиля. При парковке машина погружается на платформу и перемещается в парковочный бокс. В зимний период после снегопада на автомобилях скапливается снег. Во время нахождения автомобиля в парковочном боксе снег, скопившийся на поверхности машины, тает, и талая вода стекает на платформу, что при значительном количестве осадков приводит к попаданию талой воды на нижние ярусы и загрязнению расположенных на них машин. Повышенная влажность может повлечь за собой неисправности механизмов и электрических систем парковки. Сущность изобретения Данное изобретение имеет целью решение вышеуказанных задач, а именно предназначено для дренажа воды, образовавшейся вследствие таяния прилипшего к автомобилю снега в зимний период в различных механизированных парковках (в том числе горизонтально-вертикального исполнения, башенного и роторного типа, многоярусных и т.п.). Данное изобретение представляет собой дренажную систему, выполненную с возможностью удаления образовавшейся в результате таяния снега воды в механизированной парковке, предусматривающей перемещение автомобилей на платформе с помощью лифта, состоящую из расположенной в нижней части платформы дренажной емкости, в которой скапливается стекающая с платформы вода, дренажного клапана для обеспечения слива или блокировки слива воды, рычага, приводящего в действие дренажный клапан и оснащенного возвратной пружиной для возврата рычага в исходное положение, и упора, установленного в парковочном боксе и служащего для воздействия на рычаг, приводящий в действие дренажный клапан при установке платформы в боксе. Дренажный клапан оснащен уплотнительной муфтой. На дренажной емкости установлен решетчатый фильтр из нержавеющей стали для защиты от попадания инородных тел. Дно дренажной емкости устроено таким образом, чтобы можно было легко удалять инородные тела. Благодаря данному изобретению происходит дренаж воды, образовавшейся вследствие таяния прилипшего к автомобилю снега в зимний период, позволяя избежать загрязнения других автомобилей, неисправностей в работе механизмов и электрических систем парковки. Перечень фигур, чертежей и иных материалов Фиг. 1 представляет традиционную модель механизированной парковки башенного типа (вид спереди). Фиг. 2 представляет увеличенный вид нижней части вида спереди традиционной модели механизированной парковки башенного типа. Фиг. 3 представляет вид сбоку автомобиля, установленного на платформе. Фиг. 4 представляет вид спереди автомобиля, установленного на платформе. Фиг. 5 представляет увеличенный чертеж дренажной системы и водосточной трубы. Фиг. 6 представляет вид сверху дренажной системы. Фиг. 7 представляет вид сбоку дренажной системы. Сведения, подтверждающие возможность осуществления изобретения На прилагаемых чертежах для обозначения одинаковых узловиспользованы одни и те же позиционные обозначения. Фиг. 1 представляет вид спереди механизированной парковки башенного типа, фиг. 2 - увеличенный вид нижней части парковки с водосточной трубой 10 и резервуаром для воды 20. В механизированной парковке, например, башенного типа водитель при парковке автомобиля самостоятельно ставит его на платформу, находящуюся на лифте, покидает парковку, затем автомобиль с помощью лифта перемещается в нужный парковочный бокс. В механизированной парковке установлены дренажная система, водосточная труба 10 и резервуар для воды 20. С помощью дренажной системы и водосточной трубы происходит слив воды, далее собравшаяся в резервуаре 20 вода автоматически выкачивается посредством насоса.-1 017065 На фиг. 3 изображен вид сбоку автомобиля, установленного на платформе, на фиг. 4 - вид спереди автомобиля, установленного на платформе, на фиг. 5 - увеличенный чертеж дренажной системы и водосточной трубы. На фиг. 3-5 показано, что на платформе 40 установлен автомобиль 30, а в нижней части платформы 40 установлена дренажная система 100. Дренажная система 100 согласно изобретению предназначена для слива талой воды от снега, скопившегося на установленном на платформе 40 автомобиле 30. Вода, скопившаяся в дренажной системе 100, отводится через приемник 12 для воды, через патрубок 11 стекает в водосточную трубу 10 и попадает в резервуар 20, откуда по мере необходимости автоматически выкачивается посредством насоса. На фиг. 6 изображен вид сверху, а на фиг. 7 - вид сбоку дренажной системы 100. Дренажная система 100 состоит из дренажной емкости 110, рычага 120 и дренажного клапана 140. Дренажная емкость 110 расположена в нижней части платформы, в ней скапливается вода, которая затем отводится в водосточную трубу. Дренажная емкость 110 оснащена дренажным клапаном 140, предназначенным для открывания сливного отверстия дренажной емкости 110 для слива из нее воды и для закрывания сливного отверстия для прекращения слива. Предпочтительно дренажный клапан 140 оснащен уплотнительной муфтой (не показана), например резиновой. В закрытом положении дренажного клапана 140 уплотнительная муфта предотвращает вытекание воды из дренажной емкости 110, поскольку уплотнительная муфта плотно прилегает к пластине 150 со сливным отверстием посередине, предпочтительно выполненной из нержавеющей стали. Данная конструкция уплотнения предотвращает засорение клапана инородными телами при сливе воды. Рычаг 120 приводит в действие дренажный клапан 140. В данном изобретении рычаг 120 оборудован возвратной пружиной 130 для возврата в исходное положение. Упор 14 установлен в парковочном боксе и служит для воздействия на рычаг 120, приводящий в действие дренажный клапан 140. Решетчатый фильтр 160 в виде решетки расположен в верхней части дренажной емкости 110, предотвращает попадание инородных тел, которые могут попасть с талой водой с платформы, и, таким образом, защищает от загрязнения дренажную систему 100. В данном изобретении решетчатый фильтр 160 изготовлен из нержавеющей стали. На фиг. 7 изображена дренажная система 100 (вид сбоку). На фиг. 7(а) дно 180 дренажной емкости 110 присоединено с помощью креплений 190, на фиг. 7(b) дно 180 дренажной емкости 110 отсоединено. На фиг. 7 дно 180 дренажной емкости 110 в дренажной системе 100 изображено как съемное устройство, позволяющее удалять инородные тела. Т.е. по прошествии некоторого времени работы парковки в дренажной емкости 110 скапливаются мелкие инородные тела, проникшие через решетчатый фильтр 160, которые следует удалять, отсоединив дно. В механизированной парковке водитель при парковке автомобиля 30 самостоятельно ставит его на платформу 40, находящуюся на лифте. Даже при наличии скопившегося снега на поверхности автомобиля 30 работа механизма происходит без затруднений. Припарковав автомобиль, водитель покидает парковку, и затем автомобиль, установленный на платформе, с помощью лифта перемещается в нужный парковочный бокс. При этом дренажный клапан 140 находится в закрытом положении, и слив воды не происходит. Слив воды начинается после того, как автомобиль 30 встанет в нужный бокс. На фиг. 6 изображено как за счет воздействия упора 14 на рычаг 120 происходит открывание дренажного клапана 140, что позволяет стекать талой воде, скопившейся на платформе 40, в приемник 12 для воды. При выдаче автомобиля 30 с парковки платформа 40 передвигается, что вызывает срабатывание возвратной пружины 130, возвращающей рычаг 120 в исходное положение, дренажный клапан 140 закрывается и слив воды прекращается. Данное описание не является исчерпывающим, а служит только лишь для объяснения общего принципа изобретения. Техническая идея изобретения, изложенная в описании, не ограничивается одной заявленной областью, а распространяется также на схожие с ней. Условные обозначения ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дренажная система в механизированной автостоянке, предусматривающей перемещение автомобилей на платформе с помощью лифта, содержащая дренажную емкость для сбора стекающей с платформы воды, расположенную в нижней части платформы и имеющую сливное отверстие; дренажный клапан, установленный на сливном отверстии дренажной емкости и выполненный с возможностью обеспечения слива или блокировки слива воды через сливное отверстие; рычаг, приводящий в действие дренажный клапан и оснащенный возвратной пружиной для возврата рычага в исходное положение; и упор,установленный в парковочном боксе и служащий для воздействия на рычаг, приводящий в действие дренажный клапан при установке платформы в боксе. 2. Дренажная система по п.1, отличающаяся тем, что дренажный клапан оснащен уплотнительной муфтой. 3. Дренажная система по п.1, отличающаяся тем, что включает решетчатый фильтр, расположенный в верхней части дренажной емкости и предназначенный для предотвращения попадания в нее инородных тел. 4. Дренажная система по п.3, отличающаяся тем, что решетчатый фильтр выполнен из нержавеющей стали. 5. Дренажная система по п.1, отличающаяся тем, что дно дренажной емкости выполнено съемным с возможностью удаления скопившихся в дренажной емкости инородных тел.
