Распределитель бумаги

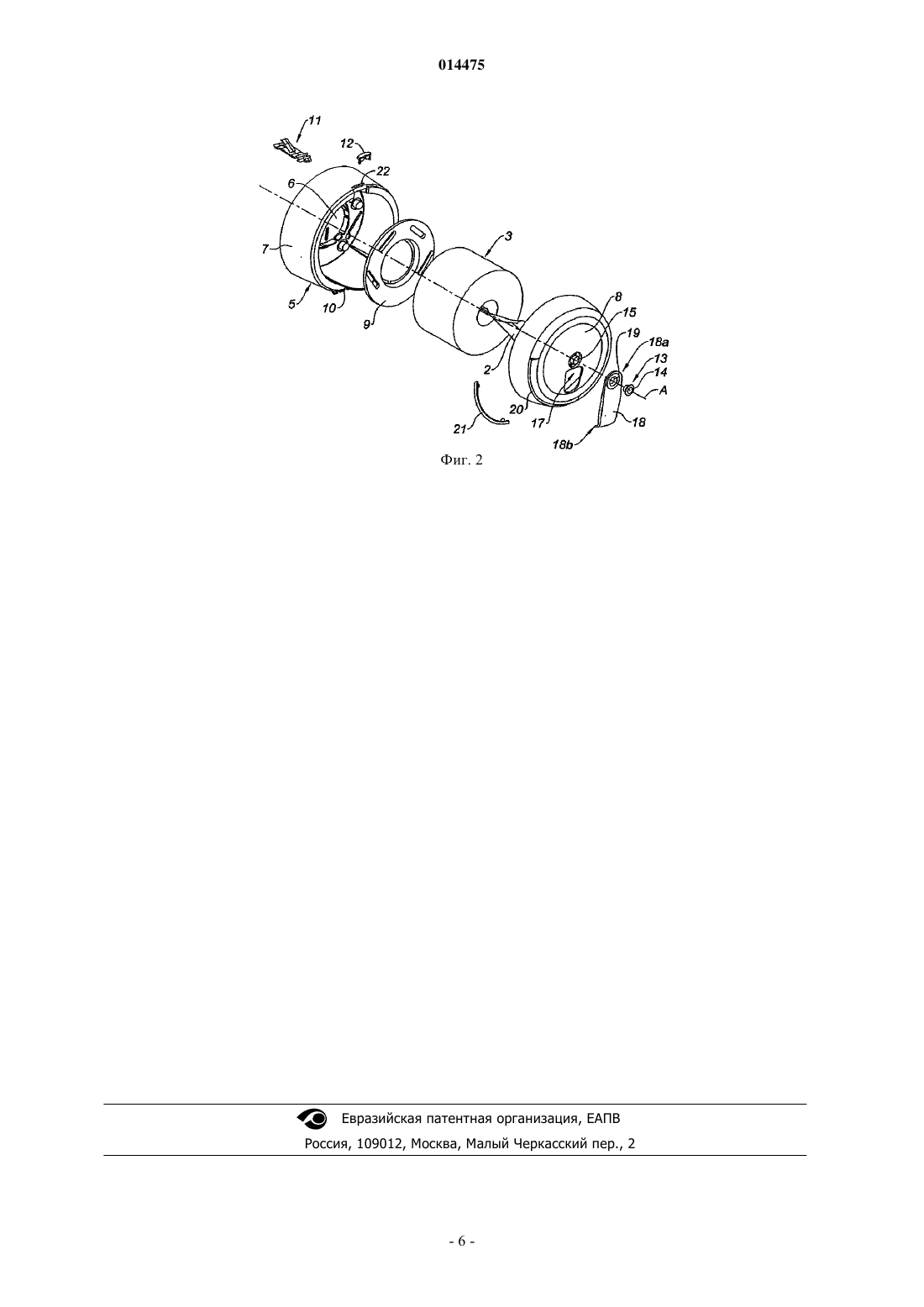

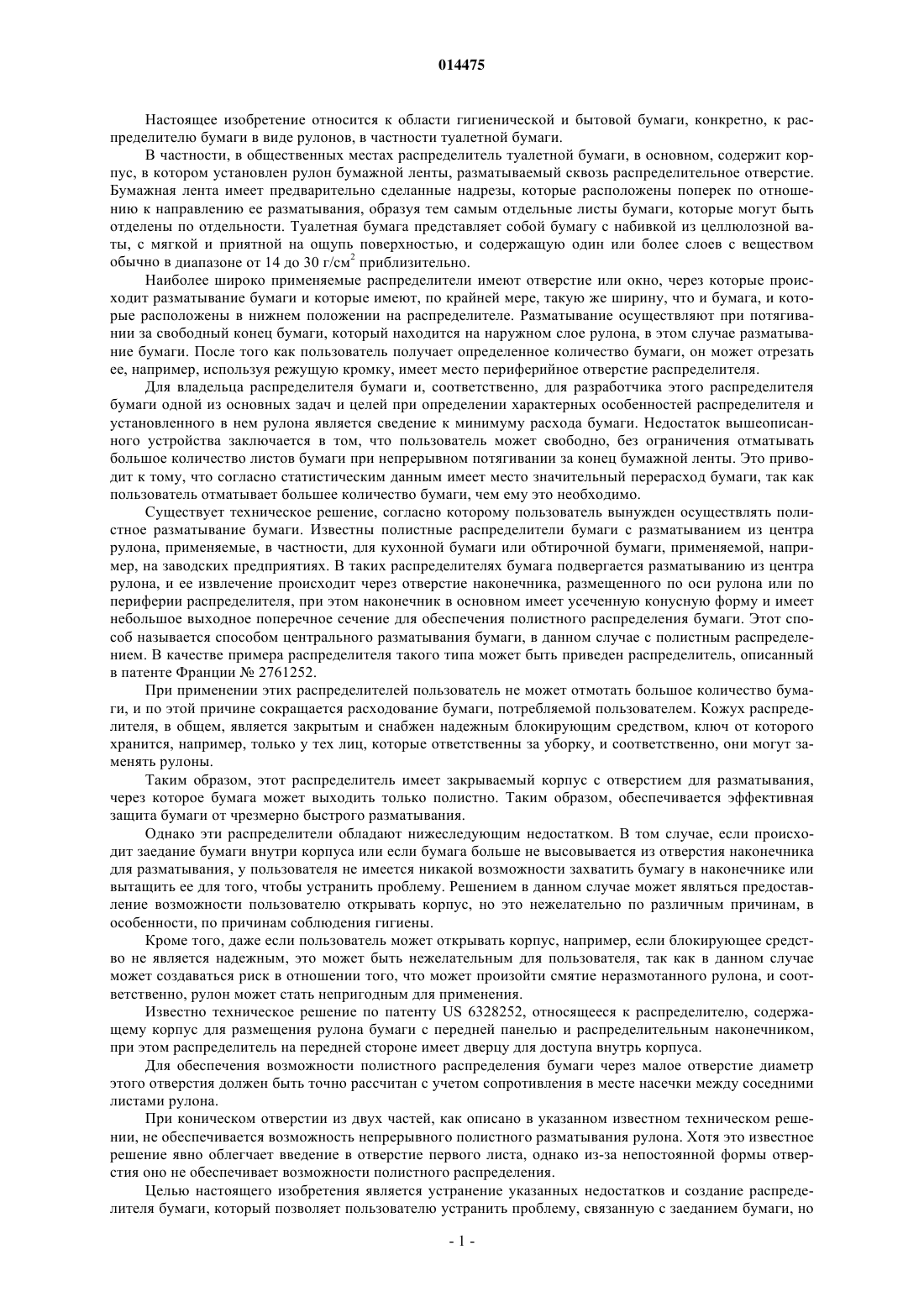

Распределитель согласно настоящему изобретению представляет собой распределитель бумаги, в частности туалетной бумаги, содержащий корпус (5) для размещения рулона (3) бумаги, при этом корпус (5) имеет переднюю панель (8) с распределительным наконечником (13), через который происходит полистное разматывание бумаги, а также содержащий средство (11) для блокирования передней панели (8) относительно корпуса (5). Этот распределитель характеризуется тем, что передняя панель (8) содержит дверцу (16) для обеспечения доступа внутрь корпуса (5),через которую может быть извлечен свободный конец (4) рулона (3). Такой распределитель предоставляет возможность пользователю избежать проблем, связанных с заеданием бумаги внутри корпуса (5), без возможности украсть рулон (3), и при всех обстоятельствах сохраняя рулон в пригодном для применения виде. 014475 Настоящее изобретение относится к области гигиенической и бытовой бумаги, конкретно, к распределителю бумаги в виде рулонов, в частности туалетной бумаги. В частности, в общественных местах распределитель туалетной бумаги, в основном, содержит корпус, в котором установлен рулон бумажной ленты, разматываемый сквозь распределительное отверстие. Бумажная лента имеет предварительно сделанные надрезы, которые расположены поперек по отношению к направлению ее разматывания, образуя тем самым отдельные листы бумаги, которые могут быть отделены по отдельности. Туалетная бумага представляет собой бумагу с набивкой из целлюлозной ваты, с мягкой и приятной на ощупь поверхностью, и содержащую один или более слоев с веществом обычно в диапазоне от 14 до 30 г/см 2 приблизительно. Наиболее широко применяемые распределители имеют отверстие или окно, через которые происходит разматывание бумаги и которые имеют, по крайней мере, такую же ширину, что и бумага, и которые расположены в нижнем положении на распределителе. Разматывание осуществляют при потягивании за свободный конец бумаги, который находится на наружном слое рулона, в этом случае разматывание бумаги. После того как пользователь получает определенное количество бумаги, он может отрезать ее, например, используя режущую кромку, имеет место периферийное отверстие распределителя. Для владельца распределителя бумаги и, соответственно, для разработчика этого распределителя бумаги одной из основных задач и целей при определении характерных особенностей распределителя и установленного в нем рулона является сведение к минимуму расхода бумаги. Недостаток вышеописанного устройства заключается в том, что пользователь может свободно, без ограничения отматывать большое количество листов бумаги при непрерывном потягивании за конец бумажной ленты. Это приводит к тому, что согласно статистическим данным имеет место значительный перерасход бумаги, так как пользователь отматывает большее количество бумаги, чем ему это необходимо. Существует техническое решение, согласно которому пользователь вынужден осуществлять полистное разматывание бумаги. Известны полистные распределители бумаги с разматыванием из центра рулона, применяемые, в частности, для кухонной бумаги или обтирочной бумаги, применяемой, например, на заводских предприятиях. В таких распределителях бумага подвергается разматыванию из центра рулона, и ее извлечение происходит через отверстие наконечника, размещенного по оси рулона или по периферии распределителя, при этом наконечник в основном имеет усеченную конусную форму и имеет небольшое выходное поперечное сечение для обеспечения полистного распределения бумаги. Этот способ называется способом центрального разматывания бумаги, в данном случае с полистным распределением. В качестве примера распределителя такого типа может быть приведен распределитель, описанный в патенте Франции 2761252. При применении этих распределителей пользователь не может отмотать большое количество бумаги, и по этой причине сокращается расходование бумаги, потребляемой пользователем. Кожух распределителя, в общем, является закрытым и снабжен надежным блокирующим средством, ключ от которого хранится, например, только у тех лиц, которые ответственны за уборку, и соответственно, они могут заменять рулоны. Таким образом, этот распределитель имеет закрываемый корпус с отверстием для разматывания,через которое бумага может выходить только полистно. Таким образом, обеспечивается эффективная защита бумаги от чрезмерно быстрого разматывания. Однако эти распределители обладают нижеследующим недостатком. В том случае, если происходит заедание бумаги внутри корпуса или если бумага больше не высовывается из отверстия наконечника для разматывания, у пользователя не имеется никакой возможности захватить бумагу в наконечнике или вытащить ее для того, чтобы устранить проблему. Решением в данном случае может являться предоставление возможности пользователю открывать корпус, но это нежелательно по различным причинам, в особенности, по причинам соблюдения гигиены. Кроме того, даже если пользователь может открывать корпус, например, если блокирующее средство не является надежным, это может быть нежелательным для пользователя, так как в данном случае может создаваться риск в отношении того, что может произойти смятие неразмотанного рулона, и соответственно, рулон может стать непригодным для применения. Известно техническое решение по патенту US 6328252, относящееся к распределителю, содержащему корпус для размещения рулона бумаги с передней панелью и распределительным наконечником,при этом распределитель на передней стороне имеет дверцу для доступа внутрь корпуса. Для обеспечения возможности полистного распределения бумаги через малое отверстие диаметр этого отверстия должен быть точно рассчитан с учетом сопротивления в месте насечки между соседними листами рулона. При коническом отверстии из двух частей, как описано в указанном известном техническом решении, не обеспечивается возможность непрерывного полистного разматывания рулона. Хотя это известное решение явно облегчает введение в отверстие первого листа, однако из-за непостоянной формы отверстия оно не обеспечивает возможности полистного распределения. Целью настоящего изобретения является устранение указанных недостатков и создание распределителя бумаги, который позволяет пользователю устранить проблему, связанную с заеданием бумаги, но-1 014475 при этом не позволяет ему совершать кражу рулона, и при всех обстоятельствах позволяет сохранить рулон в том состоянии, которое позволяет осуществлять его применение. Для достижения этой цели предлагается настоящее изобретение, которое относится к распределителю бумаги, в частности туалетной бумаги, содержащему корпус для размещения рулона бумаги, при этом корпус имеет переднюю панель с распределительным наконечником, через который происходит разматывание бумаги, а также средства для блокирования передней панели относительно корпуса, причем этот распределитель бумаги характеризуется тем, что передняя панель снабжена дверцей для обеспечения доступа внутрь корпуса и возможности извлечения свободного конца рулона, которая имеет вырез и ползун, установленный с возможностью поворота между положением, в котором вырез открыт, и положением, в котором он закрыт. Согласно настоящему изобретению бумага хорошо защищена благодаря блокируемой передней панели и пользователь не может украсть рулон, если замок является надежным. Кроме того, разматывание рулона происходит полистно через наконечник, что позволяет предотвратить тем самым чрезмерно быстрое разматывание рулона. Если происходит заедание бумаги внутри корпуса или если свободный конец бумажной ленты не выступает из прорези наконечника, пользователь может получить доступ внутрь корпуса без блокирования и открывания передней панели, открыв дверцу либо для высвобождения бумаги, либо для того, чтобы вставить ее вновь в наконечник, или же для того, чтобы напрямую извлечь свободный конец рулона для разматывания рулона через дверцу. Предпочтительно дверца имеет закрывающее средство, которое может совершать перемещение между закрытым положением и открытым положением. В этом случае закрывающее средстве (ползун) предпочтительно совершает обратное перемещение в закрытое положение и удерживается в этом положении при помощи средства, выполненного в виде пружины. Таким образом, стандартным положением дверцы является закрытое положение, что соотносится с требованием по поддержанию гигиеничности всего узла и позволяет обеспечить пользование дверцей только от случая к случаю. Также согласно преимущественному варианту ползун направляется при помощи канавки корпуса,что обеспечивает высокую степень компактности и прочности всего узла в сборе, при этом ползун встроен с наиболее плотным прилеганием в корпусе, что затрудняет его удаление из корпуса. Кроме того, согласно преимущественному варианту ползун установлен с возможностью вращения вокруг центральной оси корпуса. Согласно одному варианту осуществления настоящего изобретения ползун установлен на лицевой поверхности корпуса в том месте, где расположено отверстие, с которым входит в контакт распределительный наконечник, с возможностью вращения относительно отверстия. Согласно особому варианту осуществления изобретения распределитель снабжен средством для блокирования закрывающего средства в закрытом положении и предотвращения открывания дверцы пользователем. Согласно одному варианту осуществления изобретения средство для блокирования представляет собой полоску, которая предназначена для размещения в канавке. Настоящее изобретение, в частности, может быть применено для распределителя туалетной бумаги,но также может быть применено для других видов бумаги, таких как бумага для вытирания рук или кухонная бумага. Настоящее изобретение будет более понятно из нижеследующего описания варианта исполнения распределителя, которым настоящее изобретение не ограничивается, со ссылкой на прилагаемые чертежи. На фиг. 1 показан вид спереди распределителя согласно настоящему изобретению с изображением листа бумаги, подвергаемого разматыванию, и на фиг. 2 показано перспективное изображение с пространственным разделением различных деталей распределителя согласно настоящему изобретению с рулоном бумаги. На фиг. 1 показан распределитель 1 согласно настоящему изобретению, который представляет собой распределитель туалетной бумаги. Туалетная бумага представляет собой бумагу с набивкой из целлюлозной ваты, содержащую, например, два сложенных вместе слоя или два слоя, которые могут быть соединены или могут быть не соединены вместе при помощи любого подходящего для этого механического приспособления или химического средства, например при помощи способов накатки или склеивания, которые хорошо известны специалистам в данной области. Как показано на фиг. 2, туалетная бумага имеет форму ленты 2, которая смотана в рулон 3, причем рулон не имеет какого-либо центрального внутреннего сердечника при его размещении в распределителе 1 по той причине, что рулон выполнен без сердечника, или по той причине, что сердечник удаляют из рулона 3 непосредственно перед тем, как рулон помещают в распределитель 1. Бумагу первоначально наматывают таким образом, чтобы свободный конец 4 ленты 2 выступал за центральную часть рулона 3 до того, как бумага может быть размотана из рулона. Лента 2 имеет предварительно сделанные надрезы 4, параллельные оси цилиндра, образованного рулоном 3, и ограничивающие количество листов бумаги, которые могут быть отделены по отдельности. Распределитель 1 содержит корпус 5, по существу, цилиндрической формы, предназначенный для-2 014475 размещения в нем рулона 3, который также имеет цилиндрическую форму. Корпус 5 имеет основание 6,кольцеобразную боковую стенку 7 и переднюю панель 8. Основание 6 содержит средство (не показано) для прикрепления к опоре, например к стенке помещения, в котором должен быть установлен распределитель 1, при этом это средство выполнено таким образом, чтобы после прикрепления распределителя оси корпуса и рулона были перпендикулярны стене; эти оси обязательно совмещаются, если цилиндры,образуемые корпусом 5 и рулоном 3, являются коаксиальными или, по меньшей мере, параллельными. В этом случае они совмещаются по оси А. Корпус 5 выполнен таким образом, чтобы при разматывании рулон 3 не совершал вращение на своей оси А. Для этой цели пластину 9 для удерживания рулона 3 устанавливают на основании 6 корпуса 5. Обычно между основанием 6 корпуса 5 и удерживающей пластиной 9 размещают средство, выполненное в виде пружины, так, чтобы удерживающая пластина 9 надавливала на рулон 3, прижимая его к внутренней поверхности передней панели 8, предотвращая тем самым его вращение и сохраняя его форму, предотвращая его смятие при разматывании. В том случае, когда удерживающая пластина 9 находится на месте и рулон помещен в корпус 5, передняя панель 8, которая установлена с возможностью поворота на шарнире 10, и в этом случае расположена на нижней части корпуса 5, находится в закрытом положении для закрывания корпуса 5. Эту переднюю панель 8 затем блокируют с помощью блокирующего элемента 11, который установлен в корпусе 5 и защелкивается на передней панели 8 для ее блокирования. Блокирующий элемент 11 взаимодействует с разблокирующим ключом 12. Разблокирующий ключ 12 может храниться в безопасном и надежном месте, иначе говоря, доступ к нему может иметь ограниченная группа лиц, или же он может быть постоянно установлен на корпусе 5 так, чтобы он мог быть приведен в действие любым лицом. Таким образом, если он находится в надежном и безопасном месте, то только определенные лица имеют в своем распоряжении этот разблокирующий ключ 12. Передняя панель 18, таким образом, блокируется в закрытом положении при помощи блокирующего элемента 11 и не может быть открыта пользователем. Лица, имеющие право доступа, например лица, ответственные за замену рулонов 3, могут воспользоваться своим разблокирующим ключом 12, который они вставляют в паз 22, предусмотренный для этого в боковой стенке 7 корпуса 5, и затем при нажатии ключа 12 на блокирующий элемент 11 происходит разблокирование передней панели 8. Разблокирующий ключ 12 может быть также установлен постоянно на распределителе 1. В этом случае ключ 12 вставляется в паз 22 и сохраняется в этом положении. Ключ 12 может, например, содержать нажимную кнопку, которая при приведении ее в действие нажимает на блокирующий элемент 11,освобождающий переднюю панель 8, которая может быть открыта. Таким образом, корпус 5 может быть открыт любым лицом путем нажатия на нажимную кнопку. Средство 11 для блокирования передней панели в закрытом положении и средство разблокировки 12 не описываются далее, так как они хорошо известны специалистам в данной области, и эти средства могут быть любого типа. Передняя панель содержит наконечник 13 для распределения бумаги, который в данном случае расположен по центру. Этот наконечник 13 имеет, например, форму усеченного конуса, и его отверстие с меньшим диаметром, являющееся выпускным отверстием, или распределительным отверстием 14, расположено на внешней стороне наконечника 13 по отношению к корпусу 5. Наконечник 13 установлен на соответствующем отверстии 15 передней панели 8. Свободный конец 4 ленты 2, начинающийся от центра рулона 3, вставлен в наконечник 13 так, что он выступает сквозь его распределительное отверстие 14. Когда пользователь тянет за конец 4 ленты, выступающей из наконечника 13, происходит разматывание ленты от ее центра. Диаметр распределительного отверстия 14 наконечника 13 и листы бумаги взаимодействуют таким образом, чтобы распределение происходило полистно известным способом. Передняя панель 8 содержит также дверцу 16, образованную при помощи выреза 17, или отверстия 17, на передней панели 8, а также подвижное средство 18 для закрывания выреза 17. Термин подвижное обозначает в данном случае, что закрывающее средство может быть высвобождено из своего закрытого положения путем либо фактического извлечения из корпуса 5, иначе говоря, удаления, либо путем перемещения из закрытого положения в открытое положение, в котором возможен доступ к вырезу 17. В этом случае вырез 17 имеет практически прямоугольную форму со скругленными углами, при этом его размеры выбраны таким образом, чтобы пользователь мог просунуть свои пальцы в этот вырез. Закрывающее средство 18 дверцы 16 закрывает дверцу 16 в обычном положении и может быть перемещено для освобождения выреза 17. В одном варианте осуществления настоящего изобретения закрывающее средство 18 выполнено в виде ползуна 18, имеющего габаритную прямоугольную форму во фронтальной проекции, причем его размеры больше или равны размерам выреза 17 дверцы 16 для его перекрывания. Ползун 18 простирается между центральной частью передней панели 8, и его конец соединен с боковой панелью. Он зафиксирован с некоторой степенью свободы вращения в центральном положении на передней панели 8 при помощи отверстия 18, расположенного на одном из его концов 18 а. Для этой цели отверстие 19 удержива-3 014475 ется между передней панелью 8 и наконечником 13, который входит в контакт с отверстием 19 и блокируется в нем. Таким образом, происходит фиксирование ползуна 18 в корпусе 5 при помощи своего отверстия 19, и он может совершать вращение вокруг оси А корпуса 5. Ползун 18 простирается по всему радиусу передней панели 8, и его другой конец 18b расположен на краю этой передней панели 8. Эта панель имеет канавку 20 на некоторой части по ее периферии, в которую конец 18b ползуна 18 установлен с возможностью скольжения. В этом случае форма этого конца 18b выполнена искривленной в направлении основания 6 корпуса 5, канавки 20, имеющей дополняющую форму. Эта конфигурация обеспечивает достаточную степень компактности узла в сборе, а также достаточную степень прочности, так как ползун 18 трудно вытащить из корпуса 5 вследствие отсутствия выступающих элементов, которые могут быть захвачены. Таким образом, ползун 18 может совершать вращение вокруг оси А корпуса 5, на внешней поверхности передней панели 8, при этом его конец 18b направляется при помощи канавки 20. Следовательно,ползун 18 может совершать перемещение либо в положение, при котором он закрывает вырез 17 дверцы 16, либо в положение, при котором к вырезу 17 обеспечивается свободный доступ. Этим обеспечена возможность открывания дверцы 16 и получения доступа внутрь корпуса 5 в случае заедания бумаги в распределителе 1 или в том случае, когда происходит разрывание бумаги так, что ее свободный конец 4 остается внутри корпуса 5, или происходит его заедание, и к нему не имеется доступа в наконечнике 13. Пользователь может затем либо возвратить на место свободный конец 4 ленты 2 в наконечнике 13 соответствующим образом, либо произвести разматывание бумаги непосредственно через вырез 17 дверцы 16 путем извлечения свободного конца 4 ленты через этот вырез 17. Если разблокирующий ключ 12 не установлен постоянно на корпусе 5 и находится только в распоряжении определенных лиц, пользователь может захватить свободный конец 4 ленты 2 через дверцу, но не может извлечь рулон 3 из корпуса 5, так как размеры выреза 17 не позволяют рулону 3 пройти сквозь него. Если разблокирующий ключ 12 постоянно установлен на корпусе 5 и не находится в безопасном и надежном месте, пользователю может быть обеспечена возможность открыть переднюю панель 8 корпуса. Однако нежелательно, чтобы он это делал. Это нежелательно по той причине, что при этих обстоятельствах может возникнуть риск того, что частично размотанный рулон 3 может быть смят и становится непригодным для применения, так как его правильная форма сохраняется путем зажатия между удерживающей пластиной 9 и передней панелью 8. Если происходит смятие рулона 3, то восстановление его формы становится невозможным, и рулон должен быть выброшен в отходы. В связи с этим, после установки рулона 3 внутри корпуса 5 нежелательно снова открывать этот корпус 5 до тех пор, пока не будет израсходована вся бумага. Дверца 16 обеспечивает эту возможность. Когда пользователь видит дверцу 16, он скорее будет вынужден воспользоваться этой дверцей, нежели пытаться открыть переднюю панель 8 путем нажатия на нажимную кнопку на верхней части корпуса 5. Пользователя также можно заставить поступить подобным образом, например, обеспечив для этого указания в наглядной форме. Так как дверца 16 закрыта во время работы в нормальном режиме, сохраняется герметичность корпуса 5, и бумага хорошо хранится и сохраняется в хорошем состоянии, будучи защищенной, в частности,от увлажнения и загрязнения. Согласно особому варианту осуществления настоящего изобретения, как показано на чертежах,предусмотрена искривленная полоска 21 для блокирования ползуна 18 в закрытом положении. Полоска 21 предназначена для размещения в канавке 20, когда ползун 18 находится в том положении, в котором он закрывает дверцу, чтобы предотвратить вращение ползуна в канавке 20. Если дверца 16 должна быть открыта, полоска выходит из контакта с канавкой 20, и ползун 18 может быть перемещен для освобождения выреза 17. Таким образом, распределитель 1 может быть легко приспособлен для применения его владельцем. Если владелец не желает, чтобы пользователи могли открывать дверцу 16, он устанавливает полоску 21 на место. С другой стороны, если он разрешает пользователю открывать дверцу 16, он не применяет какое-либо средство, такое как полоска 21, для блокирования ползуна 18, и пользователь может осуществлять свободное перемещение ползуна 18 между положением, в котором ползун открывает вырез 17, и положением, в котором ползун закрывает вырез. Согласно предпочтительному варианту осуществления настоящего изобретения, который не показан, средство, выполненное в виде пружины, может быть размещено, например, на конце 18 а ползуна 18,образующем центр вращения ползуна 18, для принудительной установки ползуна в закрытое положение. Когда дверца 16 должна быть открыта, ползун 18 совершает перемещение, преодолевая воздействие,оказываемое средством, выполненным в виде пружины, для того, чтобы освободить вырез 17 так, чтобы пользователь мог просунуть свои пальцы в корпус 5. По завершении этой операции ползун 18 автоматически устанавливается обратно в свое закрытое положение. Таким образом, любое чрезмерное разматывание бумаги предотвращается с большей эффективностью, так как ползун 18 всегда находится в закрытом положении до тех пор, пока пользователь не осуществляет действие, направленное против воздействия, оказываемого средством, выполненным в виде пружины. Такое дополнительно применяемое средство, выполненное в виде пружины, может иметь любую соответствующую форму и при этом осуществляет функцию возвращения подвижного закрывающего-4 014475 средства 18 в его закрытое положение и удерживания его в этом положении, при этом за счет действия возвратной силы, преодолевая которое пользователь может привести в действие закрывающее средство 18 для перемещения его в открытое положение, при этом упомянутое закрывающее средство 18 автоматически возвращается в закрытое положение после того, как пользователь воспользовался дверцей 16. Должно быть понятно, что это средство, выполненное в виде пружины, может быть применено в сочетании со средством 21 для блокирования подвижного закрывающего средства 18 в закрытом положении. Когда блокирующее средство 21 приведено в нерабочее состояние, пользователь может без затруднения открыть закрывающее средство 18 за счет противодействия возвратной силе, оказываемой средством,выполненным в виде пружины. Должно быть понятно, что может быть предусмотрен другой вариант конструкции дверцы 16, поскольку дверца имеет отверстие 17 для обеспечения доступа внутрь корпуса 5 и средство 18 для закрывания дверцы 16. Так, например, закрывающее средство может быть выполнено съемным, иначе говоря,оно может входить в контакт с вырезом 17 дверцы 16 и выниматься для открывания дверцы 16. Как описано выше со ссылкой на предпочтительный вариант осуществления настоящего изобретения, это закрывающее средство предпочтительно устанавливается с возможностью его перемещения между закрытым положением и открытым положением так, чтобы оно всегда оставалось установленным на корпусе 5. Закрывающее средство может осуществлять различные движения, например прямолинейное скользящее движение или поворотное движение, такое как движение, совершаемое дверцей. Предпочтительный вариант осуществления настоящего изобретения, описанный со ссылкой на чертежи, обладает преимуществом, которое заключается в достаточной степени компактности, так как закрывающее средство 18 совершает вращение на поверхности передней панели 8 вокруг оси корпуса и удерживается на месте без вспомогательного средства, просто путем применения распределительного наконечника 13. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Распределитель бумаги, в частности туалетной бумаги, содержащий корпус (5) для размещения рулона (3) бумаги, включающий переднюю панель (8) с распределительным наконечником (13), через который осуществляется полистное разматывание бумаги, а также средство (11) для блокирования передней панели (8) относительно корпуса (5), при этом передняя панель (8) снабжена дверцей (16) для обеспечения доступа внутрь корпуса (5) и возможности извлечения свободного конца (4) рулона (3), которая имеет вырез (17) и ползун (18), установленный с возможностью поворота между положением, в котором вырез (17) открыт, и положением, в котором он закрыт. 2. Распределитель бумаги по п.1, который имеет средство в виде пружины для возвращения ползуна(18) в закрытое положение и удержания его в этом положении. 3. Распределитель бумаги по п.1, в котором ползун (18) имеет направляющую, представляющую собой канавку (20) в корпусе (5). 4. Распределитель бумаги по любому из пп.1 или 3, в котором ползун (18) установлен с возможностью вращения вокруг центральной оси (А) корпуса. 5. Распределитель бумаги по п.4, в котором ползун (18) установлен на передней панели (8) корпуса(5) с возможностью вращения относительно отверстия (19), в контакт с которым входит распределительный наконечник (13). 6. Распределитель бумаги по любому из пп.1-5, содержащий блокирующее средство (21) для блокирования ползуна (18) в закрытом положении и предотвращения открывания дверцы (16) пользователем. 7. Распределитель бумаги по п.6, в котором блокирующее средство (21) представляет собой полоску, предназначенную для размещения в канавке (20).
