Подъемный узел выдвижного блока укупорочного устройства

Номер патента: 13668

Опубликовано: 30.06.2010

Авторы: Пахомов Дмитрий Иванович, Бирюков Николай Петрович

Скачать PDF файл.

Формула / Реферат

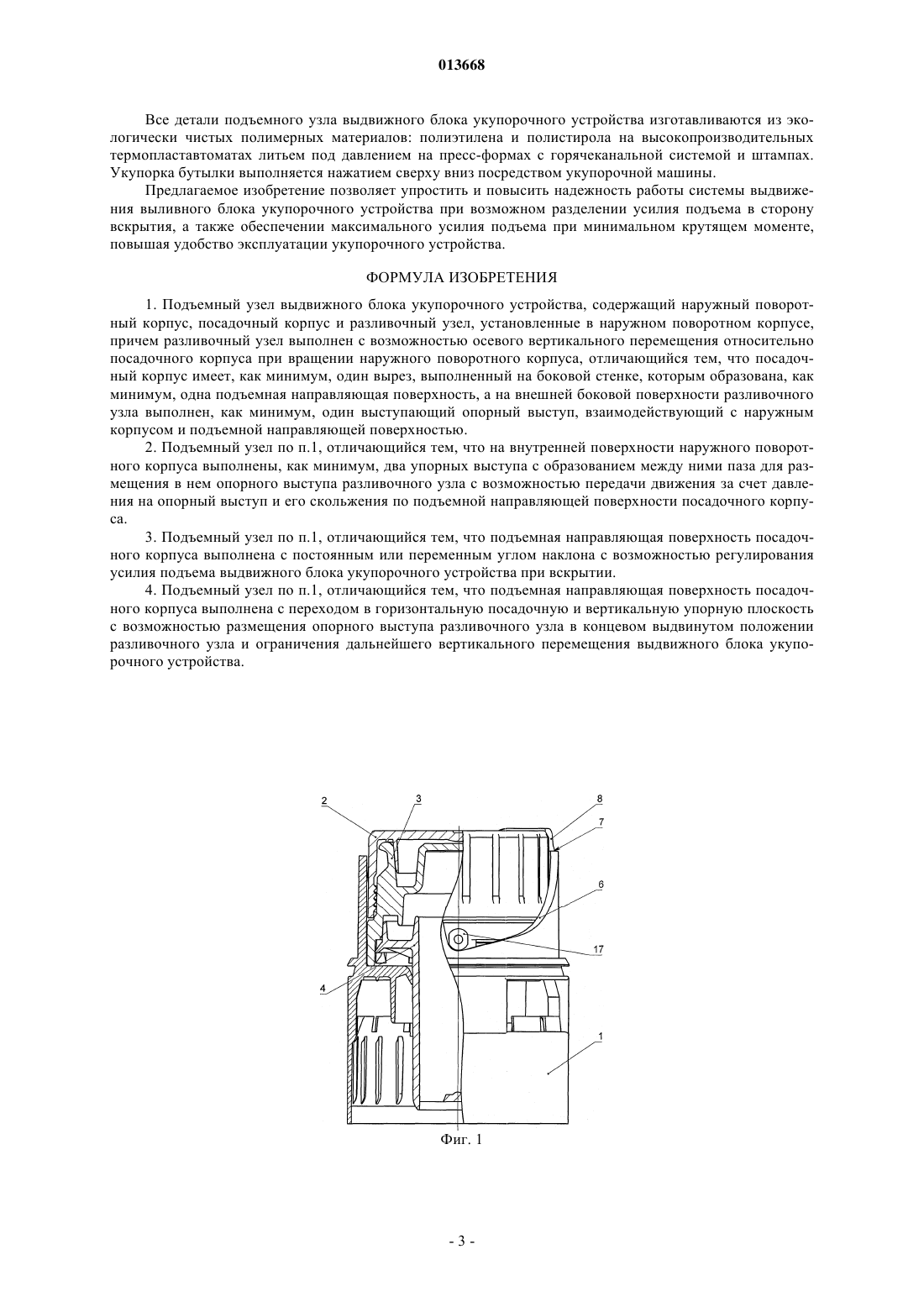

1. Подъемный узел выдвижного блока укупорочного устройства, содержащий наружный поворотный корпус, посадочный корпус и разливочный узел, установленные в наружном поворотном корпусе, причем разливочный узел выполнен с возможностью осевого вертикального перемещения относительно посадочного корпуса при вращении наружного поворотного корпуса, отличающийся тем, что посадочный корпус имеет, как минимум, один вырез, выполненный на боковой стенке, которым образована, как минимум, одна подъемная направляющая поверхность, а на внешней боковой поверхности разливочного узла выполнен, как минимум, один выступающий опорный выступ, взаимодействующий с наружным корпусом и подъемной направляющей поверхностью.

2. Подъемный узел по п.1, отличающийся тем, что на внутренней поверхности наружного поворотного корпуса выполнены, как минимум, два упорных выступа с образованием между ними паза для размещения в нем опорного выступа разливочного узла с возможностью передачи движения за счет давления на опорный выступ и его скольжения по подъемной направляющей поверхности посадочного корпуса.

3. Подъемный узел по п.1, отличающийся тем, что подъемная направляющая поверхность посадочного корпуса выполнена с постоянным или переменным углом наклона с возможностью регулирования усилия подъема выдвижного блока укупорочного устройства при вскрытии.

4. Подъемный узел по п.1, отличающийся тем, что подъемная направляющая поверхность посадочного корпуса выполнена с переходом в горизонтальную посадочную и вертикальную упорную плоскость с возможностью размещения опорного выступа разливочного узла в концевом выдвинутом положении разливочного узла и ограничения дальнейшего вертикального перемещения выдвижного блока укупорочного устройства.

Текст

Смотреть все

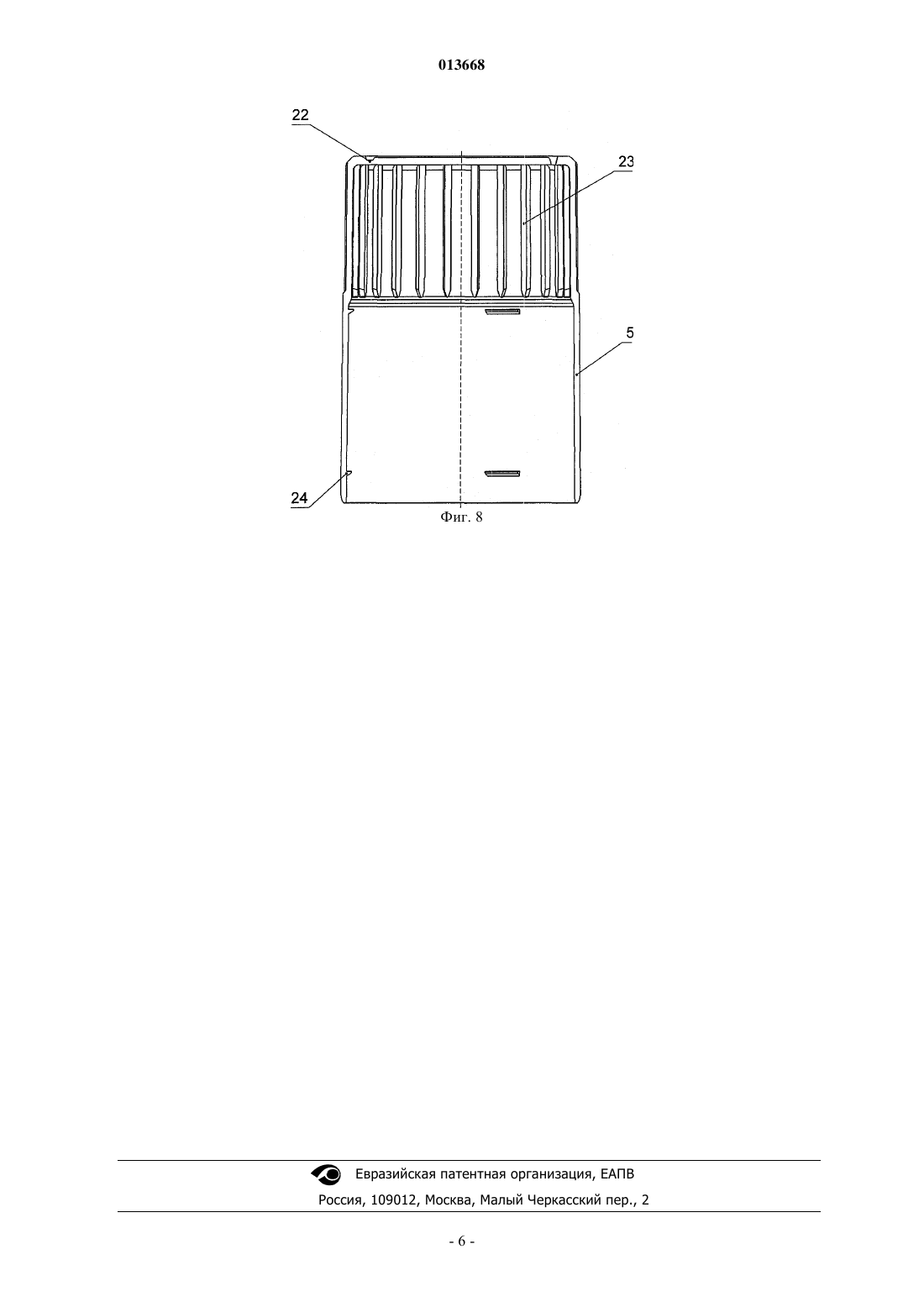

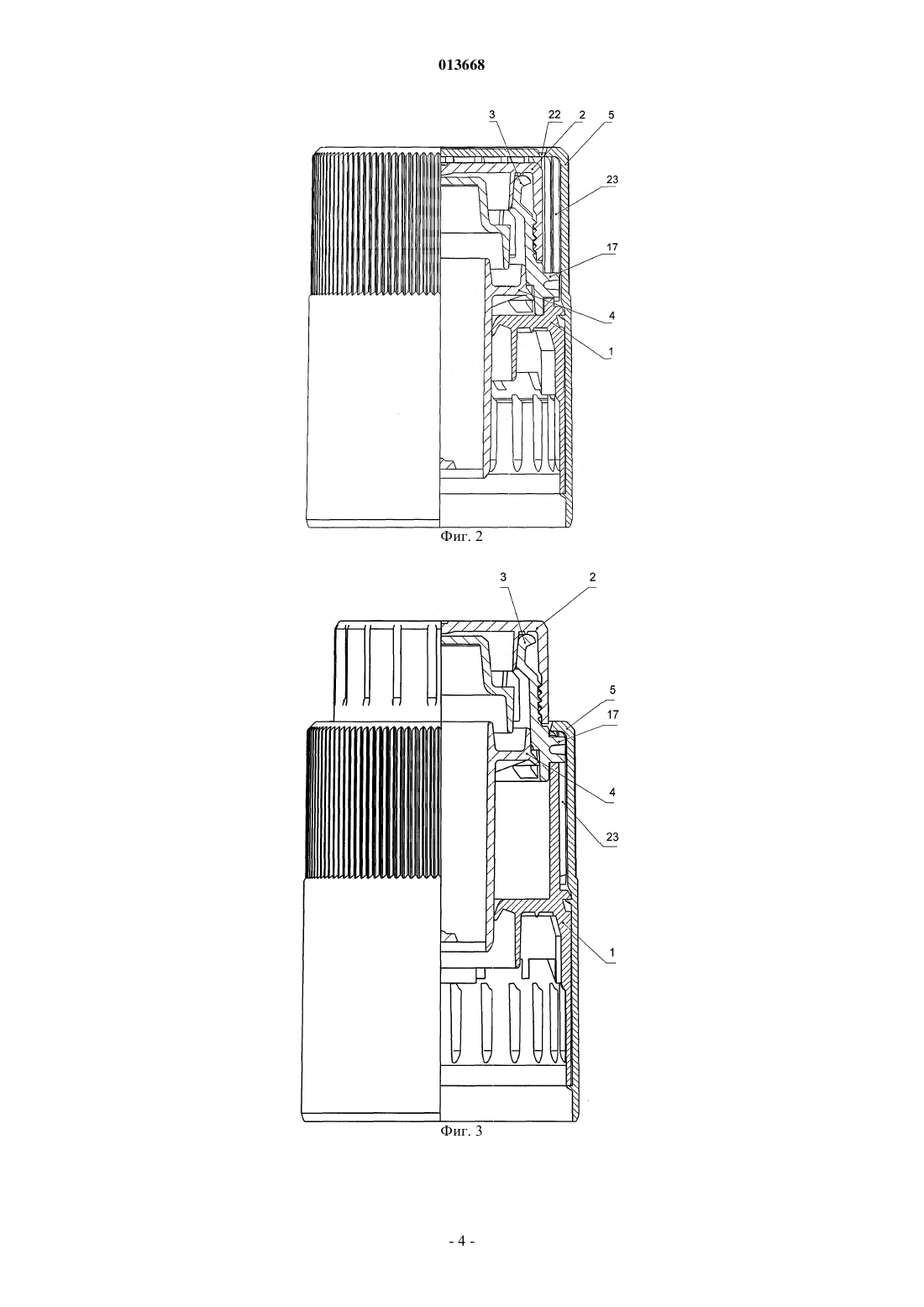

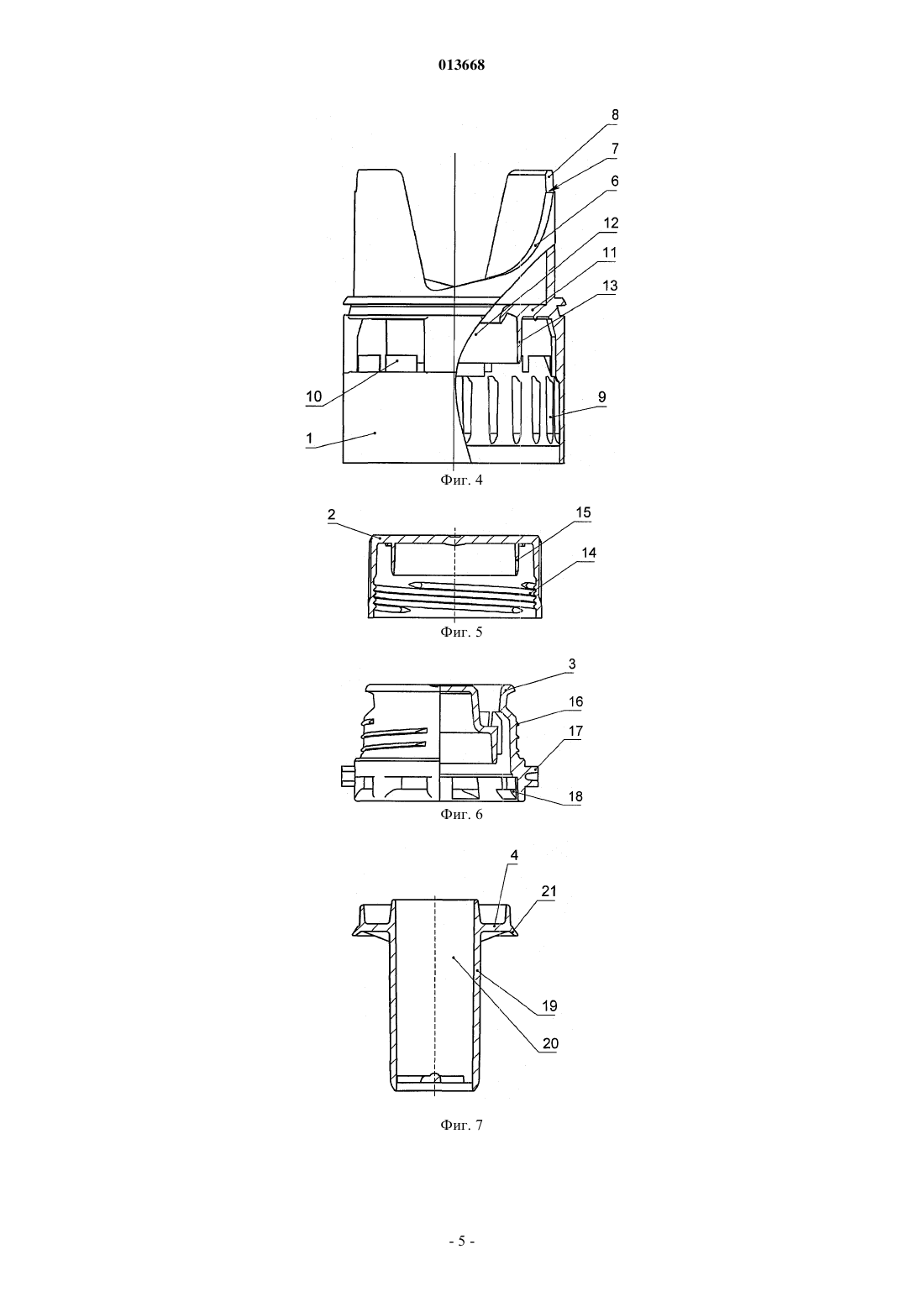

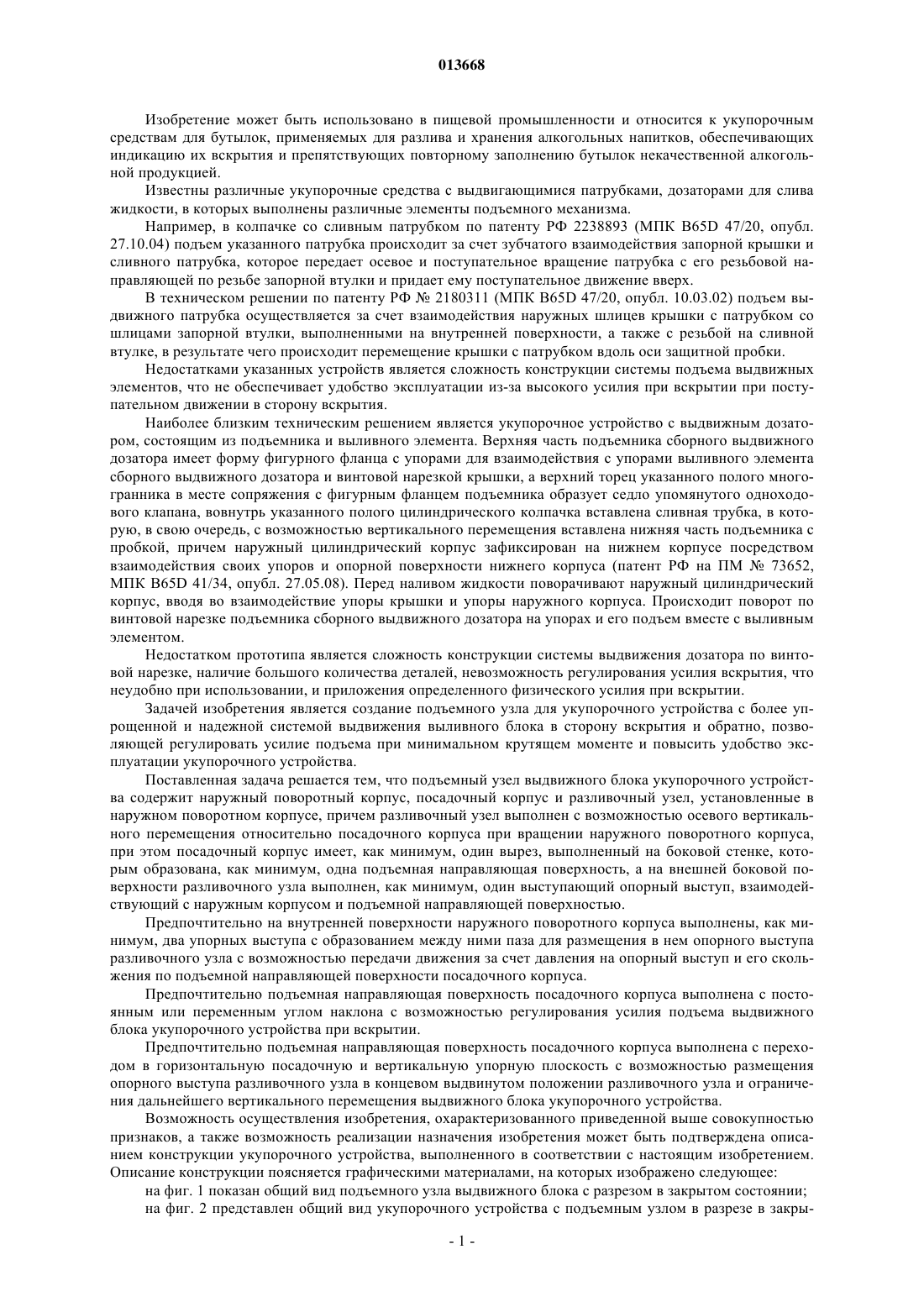

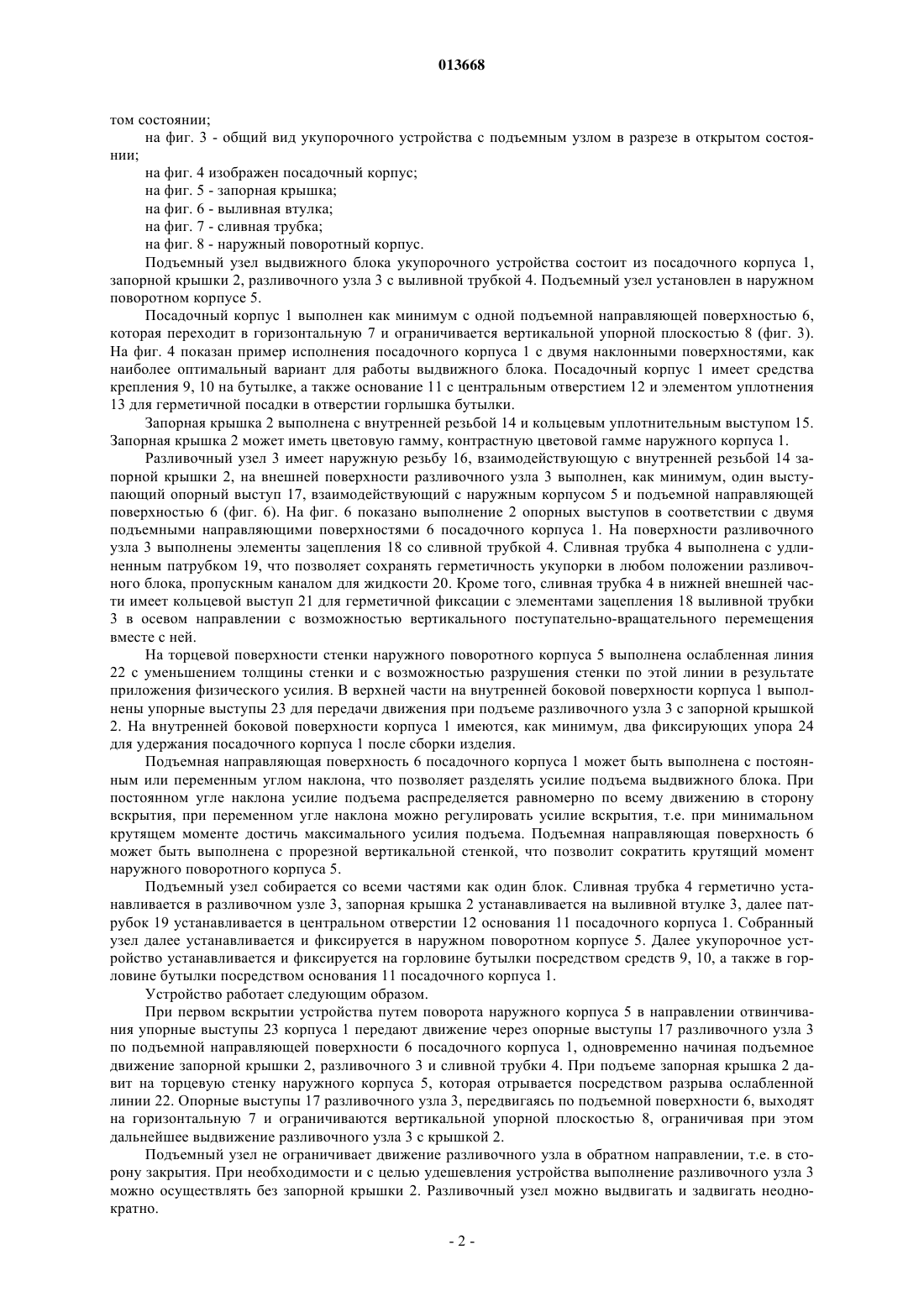

013668 Изобретение может быть использовано в пищевой промышленности и относится к укупорочным средствам для бутылок, применяемых для разлива и хранения алкогольных напитков, обеспечивающих индикацию их вскрытия и препятствующих повторному заполнению бутылок некачественной алкогольной продукцией. Известны различные укупорочные средства с выдвигающимися патрубками, дозаторами для слива жидкости, в которых выполнены различные элементы подъемного механизма. Например, в колпачке со сливным патрубком по патенту РФ 2238893 (МПК B65D 47/20, опубл. 27.10.04) подъем указанного патрубка происходит за счет зубчатого взаимодействия запорной крышки и сливного патрубка, которое передает осевое и поступательное вращение патрубка с его резьбовой направляющей по резьбе запорной втулки и придает ему поступательное движение вверх. В техническом решении по патенту РФ 2180311 (МПК B65D 47/20, опубл. 10.03.02) подъем выдвижного патрубка осуществляется за счет взаимодействия наружных шлицев крышки с патрубком со шлицами запорной втулки, выполненными на внутренней поверхности, а также с резьбой на сливной втулке, в результате чего происходит перемещение крышки с патрубком вдоль оси защитной пробки. Недостатками указанных устройств является сложность конструкции системы подъема выдвижных элементов, что не обеспечивает удобство эксплуатации из-за высокого усилия при вскрытии при поступательном движении в сторону вскрытия. Наиболее близким техническим решением является укупорочное устройство с выдвижным дозатором, состоящим из подъемника и выливного элемента. Верхняя часть подъемника сборного выдвижного дозатора имеет форму фигурного фланца с упорами для взаимодействия с упорами выливного элемента сборного выдвижного дозатора и винтовой нарезкой крышки, а верхний торец указанного полого многогранника в месте сопряжения с фигурным фланцем подъемника образует седло упомянутого одноходового клапана, вовнутрь указанного полого цилиндрического колпачка вставлена сливная трубка, в которую, в свою очередь, с возможностью вертикального перемещения вставлена нижняя часть подъемника с пробкой, причем наружный цилиндрический корпус зафиксирован на нижнем корпусе посредством взаимодействия своих упоров и опорной поверхности нижнего корпуса (патент РФ на ПМ 73652,МПК B65D 41/34, опубл. 27.05.08). Перед наливом жидкости поворачивают наружный цилиндрический корпус, вводя во взаимодействие упоры крышки и упоры наружного корпуса. Происходит поворот по винтовой нарезке подъемника сборного выдвижного дозатора на упорах и его подъем вместе с выливным элементом. Недостатком прототипа является сложность конструкции системы выдвижения дозатора по винтовой нарезке, наличие большого количества деталей, невозможность регулирования усилия вскрытия, что неудобно при использовании, и приложения определенного физического усилия при вскрытии. Задачей изобретения является создание подъемного узла для укупорочного устройства с более упрощенной и надежной системой выдвижения выливного блока в сторону вскрытия и обратно, позволяющей регулировать усилие подъема при минимальном крутящем моменте и повысить удобство эксплуатации укупорочного устройства. Поставленная задача решается тем, что подъемный узел выдвижного блока укупорочного устройства содержит наружный поворотный корпус, посадочный корпус и разливочный узел, установленные в наружном поворотном корпусе, причем разливочный узел выполнен с возможностью осевого вертикального перемещения относительно посадочного корпуса при вращении наружного поворотного корпуса,при этом посадочный корпус имеет, как минимум, один вырез, выполненный на боковой стенке, которым образована, как минимум, одна подъемная направляющая поверхность, а на внешней боковой поверхности разливочного узла выполнен, как минимум, один выступающий опорный выступ, взаимодействующий с наружным корпусом и подъемной направляющей поверхностью. Предпочтительно на внутренней поверхности наружного поворотного корпуса выполнены, как минимум, два упорных выступа с образованием между ними паза для размещения в нем опорного выступа разливочного узла с возможностью передачи движения за счет давления на опорный выступ и его скольжения по подъемной направляющей поверхности посадочного корпуса. Предпочтительно подъемная направляющая поверхность посадочного корпуса выполнена с постоянным или переменным углом наклона с возможностью регулирования усилия подъема выдвижного блока укупорочного устройства при вскрытии. Предпочтительно подъемная направляющая поверхность посадочного корпуса выполнена с переходом в горизонтальную посадочную и вертикальную упорную плоскость с возможностью размещения опорного выступа разливочного узла в концевом выдвинутом положении разливочного узла и ограничения дальнейшего вертикального перемещения выдвижного блока укупорочного устройства. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее: на фиг. 1 показан общий вид подъемного узла выдвижного блока с разрезом в закрытом состоянии; на фиг. 2 представлен общий вид укупорочного устройства с подъемным узлом в разрезе в закры-1 013668 том состоянии; на фиг. 3 - общий вид укупорочного устройства с подъемным узлом в разрезе в открытом состоянии; на фиг. 4 изображен посадочный корпус; на фиг. 5 - запорная крышка; на фиг. 6 - выливная втулка; на фиг. 7 - сливная трубка; на фиг. 8 - наружный поворотный корпус. Подъемный узел выдвижного блока укупорочного устройства состоит из посадочного корпуса 1,запорной крышки 2, разливочного узла 3 с выливной трубкой 4. Подъемный узел установлен в наружном поворотном корпусе 5. Посадочный корпус 1 выполнен как минимум с одной подъемной направляющей поверхностью 6,которая переходит в горизонтальную 7 и ограничивается вертикальной упорной плоскостью 8 (фиг. 3). На фиг. 4 показан пример исполнения посадочного корпуса 1 с двумя наклонными поверхностями, как наиболее оптимальный вариант для работы выдвижного блока. Посадочный корпус 1 имеет средства крепления 9, 10 на бутылке, а также основание 11 с центральным отверстием 12 и элементом уплотнения 13 для герметичной посадки в отверстии горлышка бутылки. Запорная крышка 2 выполнена с внутренней резьбой 14 и кольцевым уплотнительным выступом 15. Запорная крышка 2 может иметь цветовую гамму, контрастную цветовой гамме наружного корпуса 1. Разливочный узел 3 имеет наружную резьбу 16, взаимодействующую с внутренней резьбой 14 запорной крышки 2, на внешней поверхности разливочного узла 3 выполнен, как минимум, один выступающий опорный выступ 17, взаимодействующий с наружным корпусом 5 и подъемной направляющей поверхностью 6 (фиг. 6). На фиг. 6 показано выполнение 2 опорных выступов в соответствии с двумя подъемными направляющими поверхностями 6 посадочного корпуса 1. На поверхности разливочного узла 3 выполнены элементы зацепления 18 со сливной трубкой 4. Сливная трубка 4 выполнена с удлиненным патрубком 19, что позволяет сохранять герметичность укупорки в любом положении разливочного блока, пропускным каналом для жидкости 20. Кроме того, сливная трубка 4 в нижней внешней части имеет кольцевой выступ 21 для герметичной фиксации с элементами зацепления 18 выливной трубки 3 в осевом направлении с возможностью вертикального поступательно-вращательного перемещения вместе с ней. На торцевой поверхности стенки наружного поворотного корпуса 5 выполнена ослабленная линия 22 с уменьшением толщины стенки и с возможностью разрушения стенки по этой линии в результате приложения физического усилия. В верхней части на внутренней боковой поверхности корпуса 1 выполнены упорные выступы 23 для передачи движения при подъеме разливочного узла 3 с запорной крышкой 2. На внутренней боковой поверхности корпуса 1 имеются, как минимум, два фиксирующих упора 24 для удержания посадочного корпуса 1 после сборки изделия. Подъемная направляющая поверхность 6 посадочного корпуса 1 может быть выполнена с постоянным или переменным углом наклона, что позволяет разделять усилие подъема выдвижного блока. При постоянном угле наклона усилие подъема распределяется равномерно по всему движению в сторону вскрытия, при переменном угле наклона можно регулировать усилие вскрытия, т.е. при минимальном крутящем моменте достичь максимального усилия подъема. Подъемная направляющая поверхность 6 может быть выполнена с прорезной вертикальной стенкой, что позволит сократить крутящий момент наружного поворотного корпуса 5. Подъемный узел собирается со всеми частями как один блок. Сливная трубка 4 герметично устанавливается в разливочном узле 3, запорная крышка 2 устанавливается на выливной втулке 3, далее патрубок 19 устанавливается в центральном отверстии 12 основания 11 посадочного корпуса 1. Собранный узел далее устанавливается и фиксируется в наружном поворотном корпусе 5. Далее укупорочное устройство устанавливается и фиксируется на горловине бутылки посредством средств 9, 10, а также в горловине бутылки посредством основания 11 посадочного корпуса 1. Устройство работает следующим образом. При первом вскрытии устройства путем поворота наружного корпуса 5 в направлении отвинчивания упорные выступы 23 корпуса 1 передают движение через опорные выступы 17 разливочного узла 3 по подъемной направляющей поверхности 6 посадочного корпуса 1, одновременно начиная подъемное движение запорной крышки 2, разливочного 3 и сливной трубки 4. При подъеме запорная крышка 2 давит на торцевую стенку наружного корпуса 5, которая отрывается посредством разрыва ослабленной линии 22. Опорные выступы 17 разливочного узла 3, передвигаясь по подъемной поверхности 6, выходят на горизонтальную 7 и ограничиваются вертикальной упорной плоскостью 8, ограничивая при этом дальнейшее выдвижение разливочного узла 3 с крышкой 2. Подъемный узел не ограничивает движение разливочного узла в обратном направлении, т.е. в сторону закрытия. При необходимости и с целью удешевления устройства выполнение разливочного узла 3 можно осуществлять без запорной крышки 2. Разливочный узел можно выдвигать и задвигать неоднократно.-2 013668 Все детали подъемного узла выдвижного блока укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. Предлагаемое изобретение позволяет упростить и повысить надежность работы системы выдвижения выливного блока укупорочного устройства при возможном разделении усилия подъема в сторону вскрытия, а также обеспечении максимального усилия подъема при минимальном крутящем моменте,повышая удобство эксплуатации укупорочного устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подъемный узел выдвижного блока укупорочного устройства, содержащий наружный поворотный корпус, посадочный корпус и разливочный узел, установленные в наружном поворотном корпусе,причем разливочный узел выполнен с возможностью осевого вертикального перемещения относительно посадочного корпуса при вращении наружного поворотного корпуса, отличающийся тем, что посадочный корпус имеет, как минимум, один вырез, выполненный на боковой стенке, которым образована, как минимум, одна подъемная направляющая поверхность, а на внешней боковой поверхности разливочного узла выполнен, как минимум, один выступающий опорный выступ, взаимодействующий с наружным корпусом и подъемной направляющей поверхностью. 2. Подъемный узел по п.1, отличающийся тем, что на внутренней поверхности наружного поворотного корпуса выполнены, как минимум, два упорных выступа с образованием между ними паза для размещения в нем опорного выступа разливочного узла с возможностью передачи движения за счет давления на опорный выступ и его скольжения по подъемной направляющей поверхности посадочного корпуса. 3. Подъемный узел по п.1, отличающийся тем, что подъемная направляющая поверхность посадочного корпуса выполнена с постоянным или переменным углом наклона с возможностью регулирования усилия подъема выдвижного блока укупорочного устройства при вскрытии. 4. Подъемный узел по п.1, отличающийся тем, что подъемная направляющая поверхность посадочного корпуса выполнена с переходом в горизонтальную посадочную и вертикальную упорную плоскость с возможностью размещения опорного выступа разливочного узла в концевом выдвинутом положении разливочного узла и ограничения дальнейшего вертикального перемещения выдвижного блока укупорочного устройства.

МПК / Метки

МПК: B65D 47/36

Метки: блока, устройства, укупорочного, узел, подъемный, выдвижного
