Устройство электропитания панельного обогревателя

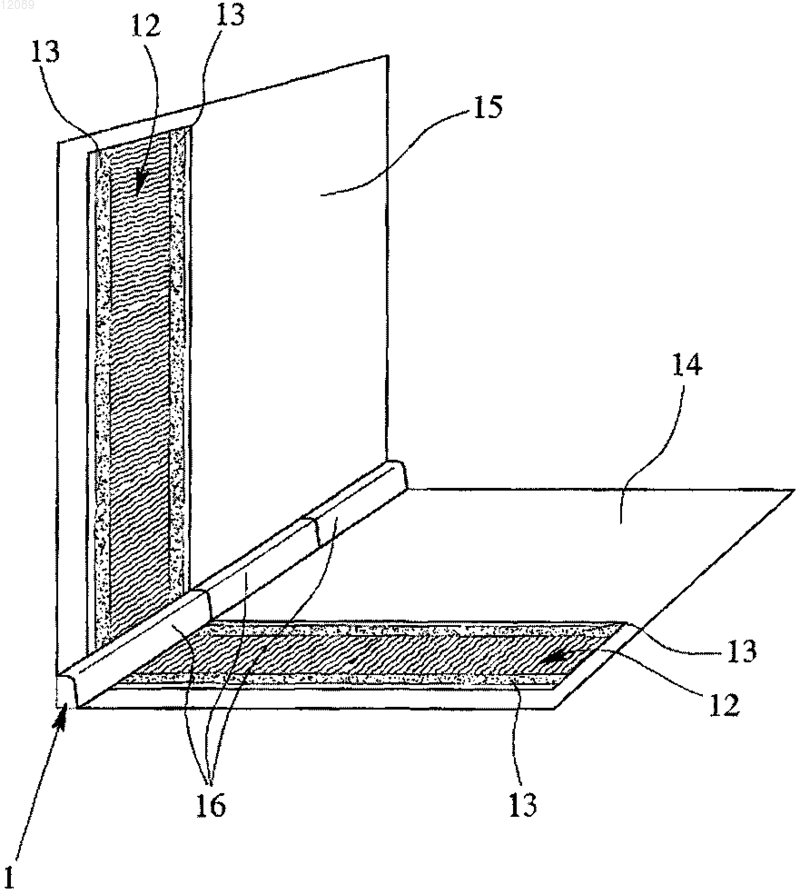

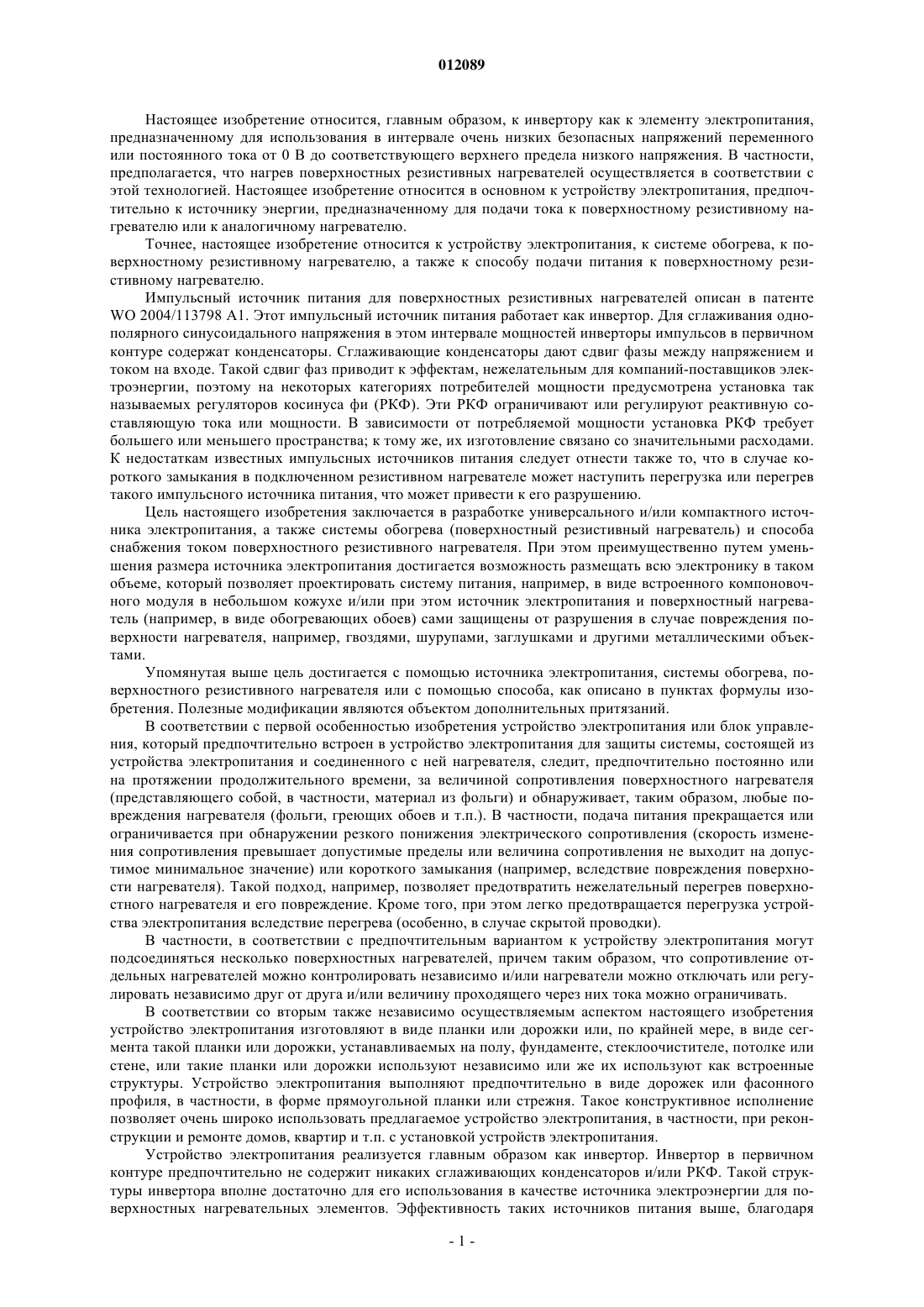

012089 Настоящее изобретение относится, главным образом, к инвертору как к элементу электропитания,предназначенному для использования в интервале очень низких безопасных напряжений переменного или постоянного тока от 0 В до соответствующего верхнего предела низкого напряжения. В частности,предполагается, что нагрев поверхностных резистивных нагревателей осуществляется в соответствии с этой технологией. Настоящее изобретение относится в основном к устройству электропитания, предпочтительно к источнику энергии, предназначенному для подачи тока к поверхностному резистивному нагревателю или к аналогичному нагревателю. Точнее, настоящее изобретение относится к устройству электропитания, к системе обогрева, к поверхностному резистивному нагревателю, а также к способу подачи питания к поверхностному резистивному нагревателю. Импульсный источник питания для поверхностных резистивных нагревателей описан в патентеWO 2004/113798 А 1. Этот импульсный источник питания работает как инвертор. Для сглаживания однополярного синусоидального напряжения в этом интервале мощностей инверторы импульсов в первичном контуре содержат конденсаторы. Сглаживающие конденсаторы дают сдвиг фазы между напряжением и током на входе. Такой сдвиг фаз приводит к эффектам, нежелательным для компаний-поставщиков электроэнергии, поэтому на некоторых категориях потребителей мощности предусмотрена установка так называемых регуляторов косинуса фи (РКФ). Эти РКФ ограничивают или регулируют реактивную составляющую тока или мощности. В зависимости от потребляемой мощности установка РКФ требует большего или меньшего пространства; к тому же, их изготовление связано со значительными расходами. К недостаткам известных импульсных источников питания следует отнести также то, что в случае короткого замыкания в подключенном резистивном нагревателе может наступить перегрузка или перегрев такого импульсного источника питания, что может привести к его разрушению. Цель настоящего изобретения заключается в разработке универсального и/или компактного источника электропитания, а также системы обогрева (поверхностный резистивный нагреватель) и способа снабжения током поверхностного резистивного нагревателя. При этом преимущественно путем уменьшения размера источника электропитания достигается возможность размещать всю электронику в таком объеме, который позволяет проектировать систему питания, например, в виде встроенного компоновочного модуля в небольшом кожухе и/или при этом источник электропитания и поверхностный нагреватель (например, в виде обогревающих обоев) сами защищены от разрушения в случае повреждения поверхности нагревателя, например, гвоздями, шурупами, заглушками и другими металлическими объектами. Упомянутая выше цель достигается с помощью источника электропитания, системы обогрева, поверхностного резистивного нагревателя или с помощью способа, как описано в пунктах формулы изобретения. Полезные модификации являются объектом дополнительных притязаний. В соответствии с первой особенностью изобретения устройство электропитания или блок управления, который предпочтительно встроен в устройство электропитания для защиты системы, состоящей из устройства электропитания и соединенного с ней нагревателя, следит, предпочтительно постоянно или на протяжении продолжительного времени, за величиной сопротивления поверхностного нагревателя(представляющего собой, в частности, материал из фольги) и обнаруживает, таким образом, любые повреждения нагревателя (фольги, греющих обоев и т.п.). В частности, подача питания прекращается или ограничивается при обнаружении резкого понижения электрического сопротивления (скорость изменения сопротивления превышает допустимые пределы или величина сопротивления не выходит на допустимое минимальное значение) или короткого замыкания (например, вследствие повреждения поверхности нагревателя). Такой подход, например, позволяет предотвратить нежелательный перегрев поверхностного нагревателя и его повреждение. Кроме того, при этом легко предотвращается перегрузка устройства электропитания вследствие перегрева (особенно, в случае скрытой проводки). В частности, в соответствии с предпочтительным вариантом к устройству электропитания могут подсоединяться несколько поверхностных нагревателей, причем таким образом, что сопротивление отдельных нагревателей можно контролировать независимо и/или нагреватели можно отключать или регулировать независимо друг от друга и/или величину проходящего через них тока можно ограничивать. В соответствии со вторым также независимо осуществляемым аспектом настоящего изобретения устройство электропитания изготовляют в виде планки или дорожки или, по крайней мере, в виде сегмента такой планки или дорожки, устанавливаемых на полу, фундаменте, стеклоочистителе, потолке или стене, или такие планки или дорожки используют независимо или же их используют как встроенные структуры. Устройство электропитания выполняют предпочтительно в виде дорожек или фасонного профиля, в частности, в форме прямоугольной планки или стрежня. Такое конструктивное исполнение позволяет очень широко использовать предлагаемое устройство электропитания, в частности, при реконструкции и ремонте домов, квартир и т.п. с установкой устройств электропитания. Устройство электропитания реализуется главным образом как инвертор. Инвертор в первичном контуре предпочтительно не содержит никаких сглаживающих конденсаторов и/или РКФ. Такой структуры инвертора вполне достаточно для его использования в качестве источника электроэнергии для поверхностных нагревательных элементов. Эффективность таких источников питания выше, благодаря-1 012089 отсутствию потерь, связанных с РКФ, сглаживанием или с наличием конденсаторов в промежуточной цепи. Выпрямление предпочтительно осуществляется как во вторичном контуре, так и в первичном контуре, но без сглаживания. Вполне достаточно фильтра высокой частоты. Кроме того, сглаживающие конденсаторы во вторичном контуре также можно не использовать, что позволяет свести к минимуму размер всей конструкции и ее стоимость. Инвертор предпочтительно содержит автоматический регулятор, который, в частности, выполняют так, чтобы он не влиял на однополярный ток, но корректировал не сглаженный выходной ток или переменный ток. Устройство электропитания предпочтительно выполняют так, чтобы на нем была соединительная площадка, к которой (или с которой) можно подключить по крайней мере один поверхностный резистивный нагреватель (в частности, изготовленный в виде листа подогреваемой фольги) или даже несколько поверхностных резистивных нагревателей (в частности, несколько листов подогреваемой фольги). Подключение различных нагревателей может осуществляться различными способами. Предлагаемое устройство электропитания предпочтительно охлаждают без использования специальных устройств или с помощью вентилятора, с помощью одного или более охлаждающих элементов или с использованием механизма, который здесь не описан. В качестве альтернативы или в дополнение к вышеупомянутому, корпус устройства электропитания выполняют так, чтобы через него происходило охлаждение устройства электропитания, и с этой целью его, по крайней мере, частично изготавливают из металла. В качестве альтернативы или в дополнение, с целью охлаждения и/или ради простоты сборки,устройство электропитания можно также предусматривать таким образом, чтобы на нем была металлическая дорожка, чтобы оно было выполнено в виде такой дорожки или чтобы его можно было прикреплять к металлической дорожке. С целью как можно более широкого использования настоящего устройства электропитания в сетях разных странах, диапазон его входных напряжений находится предпочтительно в пределах от 90 до 400 В или вольт переменного тока. Частота входного напряжения также может изменяться в пределах от 50 до 60 Гц. В качестве альтернативы или в качестве дополнения, можно предусмотреть или реализовать любой желаемый уровень мощности устройства электропитания или инвертора, достижимый при безопасном предельно низком напряжении. Предлагаемый поверхностный резистивный нагреватель, в частности, полностью устойчив к повреждениям (например, от гвоздей, шурупов и т.п.), причем даже при таких повреждениях в нем не возникают токи короткого замыкания или он защищен от токов короткого замыкания. Дальнейшие признаки, преимущества, особенности и технические характеристики настоящего изобретения более подробно раскрыты в формуле изобретения и в описании предпочтительного осуществления изобретения с использованием рисунков. На фиг. 1 дана блок-схема предлагаемого устройства электропитания; на фиг. 2 приведено схематическое представление предлагаемой системы обогрева, включающей устройство электропитания и по крайней мере один смонтированный поверхностный нагреватель. На фиг. 1 дана блок-схема предлагаемого устройства электропитания (1). Устройство электропитания (1) используется в основном для подачи питания по крайней мере на один поверхностный резистивный нагреватель (12), как показанный на фиг. 2, или на аналогичное устройство. Устройство электропитания (1) имеет вход Е, который используется для подачи на него напряжения питания. Предпочтительно устройство электропитания (1) можно подключать к источнику переменного тока с напряжением от 90 до 400 В; в основном используют напряжение 230 В. Устройство электропитания (1) может дополнительно включать входной фильтр 2, в частности,фильтр электромагнитных помех. Устройство электропитания (1) предпочтительно включает выпрямитель 3, который выпрямляет переменный ток главным образом до положительных полуволн. Устройство электропитания (1) предпочтительно не содержит в первичном контуре элементов сглаживания постоянного тока (отсутствует, в частности, сглаживающий конденсатор или аналогичный элемент). Более того, устройство электропитания (1) не содержит РКФ или аналогичного элемента. Однако в качестве альтернативы в схему устройства электропитания (1) можно ввести элемент сглаживания постоянного тока и/или РКФ. Постоянный ток поступает через ключи V1-V4 или мостовую схему 4 или другое подходящее коммутирующее устройство (в частности, устройство с импульсным управлением или модуляцией) на вход преобразователя или силового трансформатора 5 устройства электропитания 1. Во вторичном контуре выходной выпрямитель 6 подключен к силовому трансформатору 5. Он выпрямляет переменный ток, поступающий с трансформатора 5, и дает на выходе, в частности, положительные полупериоды тока. В устройстве электропитания 1 предпочтительно не предусмотрено сглаживания постоянного тока во вторичном контуре. Однако, в принципе, элемент сглаживания можно ввести. В описываемом примере устройство электропитания 1 может иметь во вторичном контуре выходной фильтр 7, который фильтрует в основном высокочастотные помехи или гармоники, т.е. выполняет ту же функцию, что и необязательный входной фильтр 2. Устройство электропитания 1 имеет вывод А для выходного напряжения, в частности, безопасного-2 012089 предельно низкого напряжения. К выводу А подключен или может быть подключен поверхностный резистивный нагреватель 12. Кроме того, устройство электропитания 1 содержит устройство контроля и/или регулирования, чаще всего автоматический регулятор 9. В описанном примере регулятор 9 предпочтительно соединен через необязательный оптрон 8 с выводом А устройства электропитания 1, что в основном необходимо для того, чтобы следить за выходным напряжением и/или выходным током. Кроме того, регулятор 9 предпочтительно соединен с первичной обмоткой силового трансформатора 5 (в частности, для слежения за током). В описанном примере следящее или регулирующее устройство, в частности автоматический регулятор 9, управляет работой ключей V1-V4 или всей мостовой схемы 4 или другого ключевого устройства. Управление, предпочтительно путем модуляции ширины импульса, осуществляется, в частности, подачей импульсов на вход или в первичный контур устройства электропитания 1 или на вход силового трансформатора 5. Пульсация или модуляция осуществляется, в частности, на частоте от 3 до 150 кГц. Управление предпочтительно сводится к тому, что попеременно ключи V1 и V4 закрываются, а ключиV2 и V3 открываются и наоборот. Устройство электропитания 1 или управление его работой или автоматическое регулирование предпочтительно выполняют так, чтобы выходное напряжение можно было регулировать предпочтительно в пределах от 0 В до границы безопасного предельно низкого напряжения 30 или 36 либо 60/66 В (эффективного или амплитудного значения), причем регулирование предпочтительно должно быть плавным. Постоянная времени регулирования выбирается такой, чтобы оно было предпочтительно достаточно медленным, так что флуктуации выходного напряжения предпочтительно не корректируются при отсутствии сглаживания постоянного тока во вторичном контуре. Однако, в принципе, регулирование можно настроить так, чтобы эти флуктуации напряжения корректировались, что, в частности, приводило бы к сглаживанию напряжения на выходе. Предлагаемое устройство электропитания 1 предпочтительно преобразует постоянный ток во входном контуре в переменный ток. Таким образом, устройство электропитания 1 проектируется главным образом как инвертор или функционирует как инвертор. Однако, в принципе, возможны также другие осуществления изобретения; так, в принципе, постоянный ток электропитания можно преобразовать соответствующим образом в импульсный ток без выпрямления или модулировать его или модифицировать каким-либо другим способом. В описываемом примере к устройству электропитания 1 можно предпочтительно подключить датчик температуры 10 (например, резистор с ОТК), что можно осуществлять предпочтительно по беспроводной связи (без использования электропроводящих линий), в частности, с помощью инфракрасной связи или радиоканала. Возможно, однако, также подсоединение с помощью кабеля или аналогичных средств. Датчик температуры 10 используют, в частности, для слежения за температурой в помещении. Его располагают предпочтительно вблизи от устройства электропитания 1 или в подходящем месте на некотором расстоянии от него. Датчик температуры 10 выдает фактическое значение, которое предпочтительно используется для слежения за температурой в помещении и для ее регулирования. Устройство регулирования тока в устройстве электропитания 1 - это, предпочтительно, например,потенциометр 11 или аналогичное устройство, предназначено, в частности, для регулирования производимого тепла и/или включения и отключения. В описываемом примере это регулировочное устройство подключено к устройству электропитания 1 предпочтительно по беспроводной связи, в частности, с помощью устройства инфракрасной связи или радиоканала. Однако названое регулировочное устройство при необходимости может также подключаться к устройству электропитания 1 с помощью кабеля (или аналогичным образом) или же оно может размещаться на устройстве электропитания 1 или быть встроенным в это устройство. Устройство регулирования или потенциометр 11 используют, в частности, для того, чтобы задать требуемую температуру, т.е. номинальное значение, для предпочтительного регулирования температуры главным образом с помощью автоматического регулятора 9. Устройство электропитания 1, в частности, реализуется так, чтобы можно было измерять или регистрировать электрическое сопротивление по крайней мере одного подсоединенного поверхностного резистивного нагревателя 12. В описываемом примере это предпочтительно осуществляется, с одной стороны, путем измерения или регистрации выходного напряжения и, с другой стороны, путем регистрации тока в первичном контуре и/или вторичном контуре. За величиной вышеупомянутого электрического сопротивления постоянно следит устройство электропитания 1 или автоматический регулятор 9 либо другой контролирующий или регулирующий элемент устройства электропитания 1. При обнаружении резкого понижения электрического сопротивления поверхностного резистивного нагревателя 12 (превышение установленного предела скорости изменения сопротивления и/или снижение сопротивления ниже минимального значения) или при регистрации в поверхностном резистивном-3 012089 нагревателе 12 короткого замыкания, подача электропитания на него предпочтительно отключается или,по крайней мере, подаваемый ток ограничивается. Такое ограничение может, например, устанавливаться на заданном значении или на предыдущем значении (возможно среднем), которое регистрировалась до момента резкого уменьшения электрического сопротивления или до момента короткого замыкания. Соответственно, таким образом, предотвращается возможный перегрев и возможное разрушение поверхностного резистивного нагревателя 12 и/или возможный перегрев и возможное разрушение устройства электропитания 1 и/или других объектов, в случае, например, повреждения поверхностного резистивного нагревателя 12 металлическим предметом или другим способом. В качестве альтернативы или дополнительно, кроме электрического сопротивления можно также аналогичным образом регистрировать величину, пропорциональную электрическому сопротивлению или связанную с ним другой зависимостью (в частности, электрический ток). В соответствии с первым модифицированным осуществлением изобретения к устройству электропитания 1 можно подключить только один поверхностный резистивный нагреватель 12. В соответствии со вторым модифицированным осуществлением изобретения, к устройству электропитания 1 можно подсоединить несколько поверхностных резистивных нагревателей 12, в частности, параллельно и/или последовательно. В случае второго варианта осуществления изобретения поверхностные резистивные нагреватели 12 или другие нагревательные элементы могут питаться током по отдельности или группами независимо друг от друга. При этом электрические сопротивления или токи нагревательных элементов могут измеряться или регистрироваться, в частности, таким образом, что, в случае резкого падения сопротивления или короткого замыкания, поверхностные резистивные нагреватели 12 или другие нагревательные элементы могут отключаться или подаваемый на них ток может ограничиваться отдельно для каждого нагревательного элемента или для групп нагревательных элементов. В соответствии с еще одной модификацией осуществления изобретения устройство электропитания 1 выполняют преимущественно так, чтобы его выходное напряжение всегда было ограничено максимальным допустимым значением, помимо или в дополнение к уже описанному слежению за величиной сопротивления и отключению электропитания или ограничению подаваемого тока в случае резкого понижения сопротивления или короткого замыкания. Отдельные компоненты или элементы устройства электропитания 1 размещают предпочтительно в общем корпусе. В качестве альтернативы или в дополнение, названные компоненты или элементы, в частности, заливают в пластмассу. Устройство электропитания 1 предпочтительно выполняют водонепроницаемым. Это можно реализовать очень просто и с наименьшими затратами, в частности, путем заливки в пластмассу. На фиг. 2 схематически показана предлагаемая система обогрева, состоящая из устройства электропитания 1 и по крайней мере из одного поверхностного резистивного нагревателя 12, а также предлагаемый поверхностный резистивный нагреватель 12. В описанном примере два поверхностных резистивных нагревателя 12 подключены к одному устройству электропитания 1. Поверхностный резистивный нагреватель 12 можно подключить, например, с помощью электродов 13 поверхностного резистивного нагревателя 12,непосредственно к соответствующей контактной поверхности на корпусе и/или в корпусе устройства электропитания 1. В альтернативном варианте подключение можно осуществить также с помощью электрических кабелей (здесь не показано) или аналогичным образом. Кабели можно, например, затем соединить с устройством электропитания 1, используя штепсельный разъм или плотно прижав к контактной поверхности. В последнем случае, в частности, кабели предпочтительно снабжены на другом конце соответствующими контактными устройствами, контактными поверхностями или аналогичными приспособлениями для электрического соединения с соответствующим поверхностным резистивным нагревателем 12 или с электродами 13. Поверхностные резистивные нагреватели 12 или их нагревательные элементы, соединенные или подключаемые к устройству электропитания 1, изготовляют предпочтительно из проводящего углерода,углеродных волокон, смеси углерода с непроводящими материалами, ворсового полотна из углеродных волокон, ворсового полотна из смеси углеродных волокон и стекловолокна, ткани из углеродных волокон, ткани из смесиуглеродных волокон и стекловолокна, графита с токопроводящим связывающим веществом, нанесенным на подложку или из пряжи из наноструктурного углеродного волокна или смеси наноструктурного углеродного волокна с непроводящим материалом или из смесей всех названных материалов. В частности, проводящий подогревающий слой состоит из этого или этих материалов. Затем наносят электроды 13, которые, в частности, изготовляют в виде параллельных полос. Дополнительно может быть нанесен еще один слой подложки, слой покрытия, изолирующий слой или аналогичные. Поверхностный резистивный нагреватель 12, в частности, выделяет тепло по всей поверхности. Его изготовляют в виде гибкой структуры типа пленки, ворсового полотна или ткани. Такая структура обеспечивает простоту изготовления и универсальность применения. Вместо вышеописанного поверхностного резистивного нагревателя 12 к предлагаемому устройству электропитания 1 можно, в принципе, подключать также другие поверхностные нагреватели или нагреватели другого типа.-4 012089 Например, поверхностный резистивный нагреватель 12 можно укладывать на пол 14 или встраивать в него и/или в стену 15, как показано на фиг. 2. Устройство электропитания 1 можно изготовлять в виде, например, розетки скрытой проводки или предусмотреть другие типы установки. Однако предпочтительно устройство электропитания 1 изготовляют в виде дорожки, фасонного профиля, стержня или продолговатой планки. В описываемом примере устройство электропитания 1 изготавливают предпочтительно в виде планки 16, которую монтируют на полу, перекрытии, стеклоочистителе, потолке или стене, или, по крайней мере, в виде части такой планки или же это устройство может встраиваться в такую планку 16. Такая структура обеспечивает универсальность применения и простоту установки на монтажных поверхностях. Предпочтительное конструктивное исполнение устройства электропитания 1 в виде планки 16, монтируемой на полу, перекрытии, стеклоочистителе, потолке или стене, или в виде части такой планки обеспечивает, в частности, простоту подключения обслуживаемого поверхностного резистивного нагревателя 12. Особенно просто производить такое подключение, когда нагреватель 12 заходит под устройство электропитания 1 или под планку 16, поскольку в этом случае требуемые соединительные выводы или аналогичные соединительные элементы предпочтительно перекрываются устройством электропитания 1 или планкой 16. При необходимости устройство электропитания 1 можно соединять предпочтительно с металлической дорожкой и/или по крайней мере часть его изготовляется в виде предпочтительно металлической дорожки. Это обеспечивает простоту установки и, в частности, использование в виде вышеупомянутой планки 16. Особенно предпочтительно, для обеспечения охлаждения, выполнять устройство электропитания 1 так, чтобы его кожух был, по крайней мере, частично металлическим. В качестве альтернативы или дополнительно, через вышеупомянутую металлическую дорожку может также осуществляться охлаждение. В качестве альтернативы или дополнения, устройство электропитания 1, можно также соединять, в частности, с помощью штепсельных разъемов, друг с другом; в особенности предпочтительно это относится к механическому и/или электрическому соединению. В частности, такая параллельная компоновка устройства электропитания 1 по входу и/или по выходу очень просто осуществляется. Отметим также,что модульная конструкция проста в изготовлении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство электропитания (1), в частности, инвертор, предпочтительно в безопасном низковольтном диапазоне напряжений переменного или постоянного тока от 0 В до соответствующего верхнего предела безопасного низкого напряжения, для подачи питания по крайней мере на один поверхностный резистивный нагреватель (12), отличающееся тем, что в нем предусмотрено измерение или детектирование сопротивления поверхностного резистивного нагревателя (12). 2. Устройство электропитания (1) по любому из предыдущих пунктов, отличающееся тем, что оно выполнено для скрытого монтажа, в частности, в виде розетки скрытой проводки. 3. Устройство электропитания (1), в частности, инвертор по крайней мере для одного поверхностного резистивного нагревателя (12), в частности, по одному из предыдущих пунктов, отличающееся тем,что оно выполнено в виде планки (16) для укладки на полу, перекрытии, стеклоочистителе, потолке или стене или как часть такой планки или же оно может быть встроено в такую планку. 4. Устройство электропитания (1) по любому из предыдущих пунктов, отличающееся тем, что оно выполнено предпочтительно герметизированным и водонепроницаемым. 5. Устройство электропитания (1) по любому из предыдущих пунктов, отличающееся тем, что оно или его вторичный контур содержит автоматический регулятор, который корректирует или не корректирует флуктуации напряжения, в частности флуктуации, возникающие вследствие отсутствия сглаживания постоянного тока во вторичном контуре. 6. Устройство электропитания (1) по любому из предыдущих пунктов, отличающееся тем, что оно функционирует без сглаживания постоянного тока в первичном и/или вторичном контуре. 7. Устройство электропитания (1) по любому из предыдущих пунктов, отличающееся тем, что оно снабжено автоматическим регулятором в первичной цепи (4, 9), который предпочтительно функционирует без конденсатора в промежуточной цепи или при его наличии. 8. Система обогрева с устройством электропитания (1) и поверхностным резистивным нагревателем(12), отличающаяся тем, что устройство электропитания (1) реализовано по любому из предыдущих пунктов и/или как инвертор и/или тем, что поверхностный резистивный нагреватель (12) или его нагревательный элемент, в частности, состоит или изготовлен из проводящего углерода, углеродных волокон,смеси углерода с непроводящими материалами, углеродного ворсового полотна, ворсового полотна из смеси углеродных волокон и стекловолокна, ткани из углеродного волокна, ткани из смеси углеродного волокна и стекловолокна, графита, нанесенного на подложку с помощью связующего, или же из пряжи из наноструктурных углеродных волокон или смеси наноструктурных углеродных волокон и непроводящего материала.-5 012089 9. Система обогрева по п.8, отличающаяся тем, что устройство электропитания (1) выполнено для скрытого монтажа, в частности, в виде розетки скрытой проводки. 10. Поверхностный резистивный нагреватель (12), отличающийся тем, что он или его нагревательный элемент состоит или изготовлен из проводящего углерода, углеродных волокон, смеси углерода с непроводящими материалами, углеродного ворсового полотна, ворсового полотна из смеси углеродных волокон и стекловолокна, ткани из углеродного волокна, ткани из смеси углеродного волокна и стекловолокна, графита, нанесенного на подложку с помощью связующего, или же из пряжи из наноструктурных углеродных волокон или смеси наноструктурных углеродных волокон и непроводящего материала. 11. Способ электропитания поверхностного резистивного нагревателя (12), в котором, в частности,переменное напряжение питания с постоянным отношением полупериодов преобразуют предпочтительно с помощью импульсного инвертора в первичном контуре и преобразователя или силового трансформатора (5) и подают на вход поверхностного резистивного нагревателя (12) предпочтительно как однополярное низкое напряжение и/или в котором низкое напряжение, подаваемое на вход поверхностного резистивного нагревателя (12), регулируют от 0 В до максимального безопасного низкого напряжения или это напряжение изменяют по величине, который отличается тем, что сопротивление поверхностного резистивного нагревателя (12) измеряют непрерывно и тем, что при обнаружении резкого понижения сопротивления или короткого замыкания выходной ток ограничивают по величине или отключают. 12. Способ по п.11, который отличается тем, что в нем используют устройство электропитания (1) и/или систему обогрева по любому из предыдущих пунктов.
