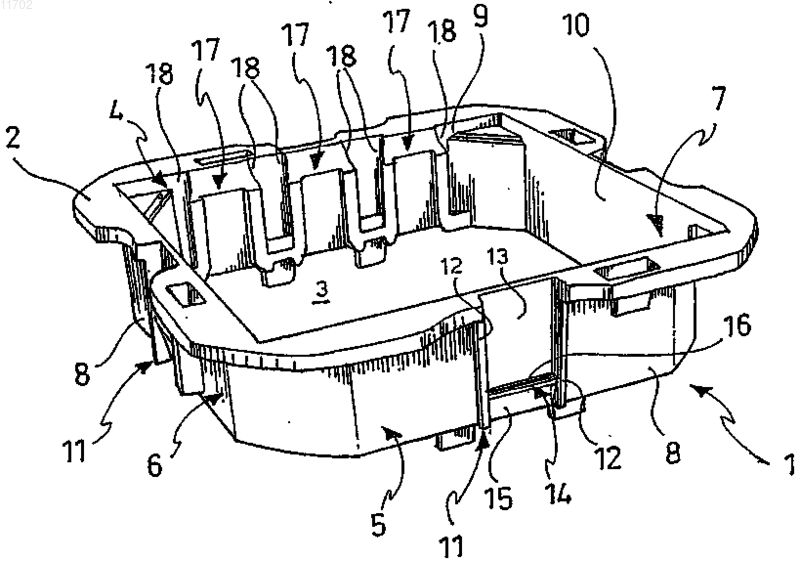

Вспомогательная опорная рамка для по меньшей мере одной единицы электрооборудования

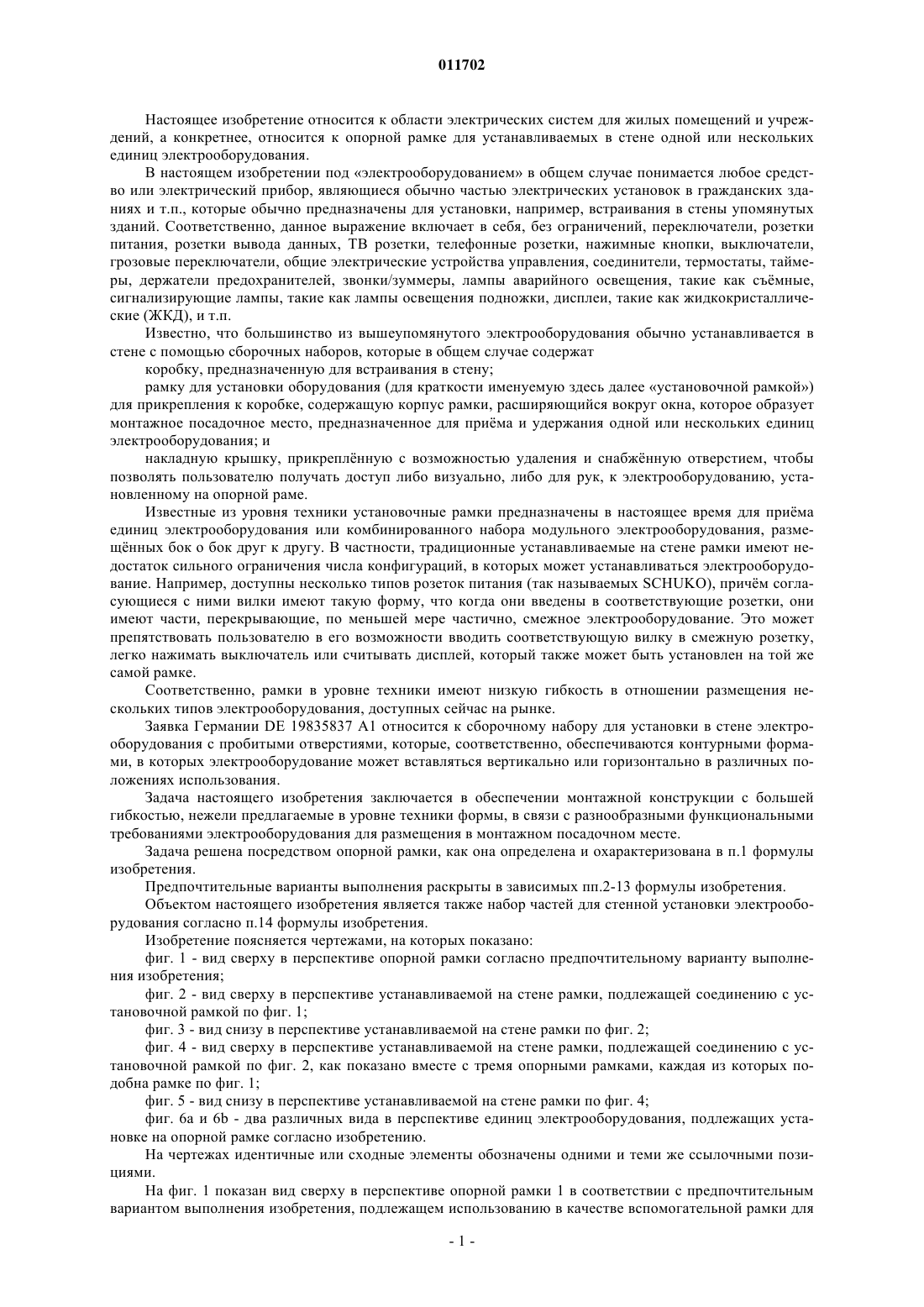

011702 Настоящее изобретение относится к области электрических систем для жилых помещений и учреждений, а конкретнее, относится к опорной рамке для устанавливаемых в стене одной или нескольких единиц электрооборудования. В настоящем изобретении под электрооборудованием в общем случае понимается любое средство или электрический прибор, являющиеся обычно частью электрических установок в гражданских зданиях и т.п., которые обычно предназначены для установки, например, встраивания в стены упомянутых зданий. Соответственно, данное выражение включает в себя, без ограничений, переключатели, розетки питания, розетки вывода данных, ТВ розетки, телефонные розетки, нажимные кнопки, выключатели,грозовые переключатели, общие электрические устройства управления, соединители, термостаты, таймеры, держатели предохранителей, звонки/зуммеры, лампы аварийного освещения, такие как съмные,сигнализирующие лампы, такие как лампы освещения подножки, дисплеи, такие как жидкокристаллические (ЖКД), и т.п. Известно, что большинство из вышеупомянутого электрооборудования обычно устанавливается в стене с помощью сборочных наборов, которые в общем случае содержат коробку, предназначенную для встраивания в стену; рамку для установки оборудования (для краткости именуемую здесь далее установочной рамкой) для прикрепления к коробке, содержащую корпус рамки, расширяющийся вокруг окна, которое образует монтажное посадочное место, предназначенное для прима и удержания одной или нескольких единиц электрооборудования; и накладную крышку, прикреплнную с возможностью удаления и снабжнную отверстием, чтобы позволять пользователю получать доступ либо визуально, либо для рук, к электрооборудованию, установленному на опорной раме. Известные из уровня техники установочные рамки предназначены в настоящее время для прима единиц электрооборудования или комбинированного набора модульного электрооборудования, размещнных бок о бок друг к другу. В частности, традиционные устанавливаемые на стене рамки имеют недостаток сильного ограничения числа конфигураций, в которых может устанавливаться электрооборудование. Например, доступны несколько типов розеток питания (так называемых SCHUKO), причм согласующиеся с ними вилки имеют такую форму, что когда они введены в соответствующие розетки, они имеют части, перекрывающие, по меньшей мере частично, смежное электрооборудование. Это может препятствовать пользователю в его возможности вводить соответствующую вилку в смежную розетку,легко нажимать выключатель или считывать дисплей, который также может быть установлен на той же самой рамке. Соответственно, рамки в уровне техники имеют низкую гибкость в отношении размещения нескольких типов электрооборудования, доступных сейчас на рынке. Заявка Германии DE 19835837 А 1 относится к сборочному набору для установки в стене электрооборудования с пробитыми отверстиями, которые, соответственно, обеспечиваются контурными формами, в которых электрооборудование может вставляться вертикально или горизонтально в различных положениях использования. Задача настоящего изобретения заключается в обеспечении монтажной конструкции с большей гибкостью, нежели предлагаемые в уровне техники формы, в связи с разнообразными функциональными требованиями электрооборудования для размещения в монтажном посадочном месте. Задача решена посредством опорной рамки, как она определена и охарактеризована в п.1 формулы изобретения. Предпочтительные варианты выполнения раскрыты в зависимых пп.2-13 формулы изобретения. Объектом настоящего изобретения является также набор частей для стенной установки электрооборудования согласно п.14 формулы изобретения. Изобретение поясняется чертежами, на которых показано: фиг. 1 - вид сверху в перспективе опорной рамки согласно предпочтительному варианту выполнения изобретения; фиг. 2 - вид сверху в перспективе устанавливаемой на стене рамки, подлежащей соединению с установочной рамкой по фиг. 1; фиг. 3 - вид снизу в перспективе устанавливаемой на стене рамки по фиг. 2; фиг. 4 - вид сверху в перспективе устанавливаемой на стене рамки, подлежащей соединению с установочной рамкой по фиг. 2, как показано вместе с тремя опорными рамками, каждая из которых подобна рамке по фиг. 1; фиг. 5 - вид снизу в перспективе устанавливаемой на стене рамки по фиг. 4; фиг. 6a и 6b - два различных вида в перспективе единиц электрооборудования, подлежащих установке на опорной рамке согласно изобретению. На чертежах идентичные или сходные элементыобозначены одними и теми же ссылочными позициями. На фиг. 1 показан вид сверху в перспективе опорной рамки 1 в соответствии с предпочтительным вариантом выполнения изобретения, подлежащем использованию в качестве вспомогательной рамки для-1 011702 соединения с устанавливаемой в стену рамкой 100 (показанной на фиг. 2 и 3). Опорная рамка 1 состоит из корпуса 2 рамки, разворачивающегося вокруг окна 3, образующего монтажное посадочное место, предназначенное для прима и удержания по меньшей мере одной единицы электрооборудования. Окно 3 предназначено для приема одной единицы электрооборудования или комбинации модельного электрооборудования, помещнного бок о бок друг с другом. Этого можно достичь, поскольку традиционное электрооборудование имеет первую протяжнность, практически равную целому кратному основной модульной протяжнности, и вторую протяжнность, переменную или равную первой. В приведнном здесь примере монтажное посадочное место 3 имеет размеры, чтобы принимать единицу электрооборудования так называемого двухмодульного типа, т.е. имеющего вторую протяжнность вдвое больше основной модульной протяжнности, или две единицы электрооборудования так называемого одномодульного типа, помещнных бок о бок. Под одномодульным электрооборудованием понимается единица электрооборудования, имеющая вторую протяжнность, равную основной модульной протяжнности. Пример одномодульной единицы электрооборудования показан на фиг. 6 а и 6b и, в общем, указывается ссылочной позицией 400. Корпус 2 опорной рамки 1 предпочтительно выполнен из изоляционного материала и, по существу,имеет форму наподобие рамки, практически прямоугольной в плане, со скруглнными углами. Корпус 2 рамки образован первой парой противолежащих стенок 4 и 5 и второй парой противолежащих стенок 6 и 7, концы которых соединены со стенками первой пары. Первая пара стенок 4 и 5 практически перпендикулярна второй паре стенок 6 и 7. Каждая стенка первой и второй пар имеет внутреннюю поверхность и наружную поверхность. На чертежах наружные поверхности всех стенок имеют одну и ту же ссылочную позицию 8. Внутренние поверхности противолежащих стенок 4 и 5 первой пары обозначены ссылочной позицией 9, тогда как внутренние поверхности стенок 6 и 7 второй пары обозначены ссылочной позицией 10. Фиксирующий элемент 11 соединен с каждой из наружных поверхностей 8 и предназначен для обеспечения соединения, предпочтительно типа защлки, между опорной рамкой 1 и устанавливаемой на стене рамкой 100. Этот фиксирующий элемент 11 находится, как в описанном здесь примере, в центральной области соответствующей поверхности. Фиксирующий элемент 11 содержит, например, пару рбер 12, практически параллельных друг другу, которые образуют соединительный канал 13, практически перпендикулярный каждой из наружных поверхностей 8 и предназначенный для обеспечения скольжения в нм сопряжнного фиксирующего элемента, который предусмотрен на установочной рамке 100, пока он не достигнет положения закрепления защлкиванием. В частности, этот дополняющий фиксирующий элемент представляет собой лапку 200, выступающую из устанавливаемой на стене рамки 100, как показано на фиг. 2 и 3. Для облегчения соединения между опорной рамкой 1 и устанавливаемой на стене рамкой 100 спроектирован зубец 14 перпендикулярно соединительному каналу 13, так что область прима для лапки 200 определяется в положении закрепления защлкиванием. Зубец 14 преимущественно имеет наклонную плоскость 15, параллельную паре рбер 12, для облегчения скольжения лапки 200 на упомянутой наклонной плоскости, и плоскости 16 упора, которая перпендикулярна паре рбер 12, чтобы обеспечить лапке 200 остановку. Преимущественно, плоскость 16 упора предназначена для дальнейшего препятствования любому относительному перемещению опорной рамки 1 по отношению к устанавливаемой на стене рамке 100 в направлении, параллельном соединительному каналу 13, после достижения ею положения прикрепления. По меньшей мере одна из первой 4, 5 и второй 6, 7 пар противолежащих стенок обеспечивает на внутренней поверхности 9 фиксирующие средства 17 для обеспечения электрооборудованию 400 возможность установки на опорной рамке 1. В примере на чертежах фиксирующие средства 17 связаны с внутренними поверхностями 9 пары стенок 4 и 5, тогда как внутренние поверхности 10 пары стенок 6 и 7 не имеют связанного с ними дополнительного элемента, а имеют только функцию соединения со стенками первой пары. В частности, фиксирующие средства 17 таковы, чтобы взаимодействовать с соответствующими имеющими противоположную форму скрепляющими элементами, предусмотренными на противоположных сторонах электрооборудования 400 для прикрепления к опорной рамке 1. Предпочтительно фиксирующие средства 17 имеют посадочные места 18, предназначенные для прима соответствующих фиксирующих лапок 500 электрооборудования 400. Устанавливаемая на стене рамка 100 имеет основной корпус 101, который в описанном здесь примере окружает три окна 300, которые образуют соответствующие посадочные места, каждое из которых предназначено для прима опорной рамки 1, такой как описана выше. В более общем смысле, корпус 101 может окружать одно или более окон. Корпус 101 установочной рамки 100 предпочтительно выполнен из листового металла и имеет форму рамки. Ещ более предпочтительно, чтобы этот корпус имел форму, приблизительно такую как пластинообразная рамка, и была прямоугольной в плане. В частности, корпус 101 имеет первую протяжнность (длину) и вторую протяжнность (ширину), которые соединяются друг с другом со скруглн-2 011702 ными углами, как на примере по фиг. 3 и 4. Поскольку должно быть размещено три окна 300, помещнных бок о бок, и каждое способно принимать опорную рамку 1, первая протяжнность корпуса 101 примерно в три раза больше, чем вторая протяжнность. Каждое из окон 300 образовано соответствующими краями, причм с ними соединены соответствующие лапки 200. Чтобы обеспечить соединение между опорной рамкой 1 и установочной рамкой 100,положение фиксирующих элементов 12 на каждой из наружных поверхностей 8 стенок опорной рамки 1 требуется согласовать с положением лапок 200 относительно края соответствующего окна 300. В описанном здесь примере выполнения фиксирующие элементы 12 расположены в середине соответствующих стенок, тем самым, как показано на фиг. 2 и 3, лапки 200 образованы в середине соответствующего края. Это позволяет опорной рамке 1 крепиться к корпусу 101 защлкиванием, так что пара противолежащих стенок 4 и 5, на внутренних поверхностях каждой из которых предусмотрены фиксирующие средства 17 для прима электрооборудования, параллельны или, альтернативно, перпендикулярны нижней протяжнности установочной рамки 100. Первое положение, в котором пара стенок 4 и 5 параллельна нижней протяжнности установочной рамки 100, соответствует первой возможной ориентации электрооборудования (двухмодульной единицы электрооборудования или двух различных одномодульных единиц электрооборудования, помещнных бок о бок), причем последнее имеет свою большую протяжнность, параллельную большей протяжнности установочной рамки 100. Второе положение, в котором пара стенок 4 и 5 перпендикулярна нижней протяжнности установочной рамки 100, соответствует второй возможной ориентации электрооборудования, в которой последнее имеет свою большую протяжнность перпендикулярной большей протяжнности установочной рамки 100. Когда установочная рамка 100 зафиксирована так, что имеет, например, большую протяжнность перпендикулярную полу здания, электрооборудование в рамке с первой ориентацией параллельно полу и тем самым установлено горизонтально. С другой стороны, в рамке со второй ориентацией электрооборудование вертикально к полу и можно сказать, что оно установлено вертикально. На фиг. 4 и 5 все опорные рамки 1 зафиксированы на установочной рамке 100 согласно одной и той же ориентации, т.е. так, что пара стенок 4 и 5 параллельна большей протяжнности опорной рамки. Следует учесть, что каждая опорная рамка 1 может скрепляться с одной и той же устанавливаемой на стене рамкой 100 согласно одной из первой ориентации и второй ориентации независимо от ориентации других опорных рамок. Множество возможных ориентаций доступно между первой и второй ориентациями каждой из опорных рамок 1, и они увеличиваются по мере того, как увеличивается число рамок, которые можно принимать в устанавливаемую на стене рамку 100, и очевидно зависит от требований установщика и типа используемого электрооборудования. Как можно видеть на фиг. 2-5, устанавливаемая в стене рамка 100 содержит средства настенной фиксации, являющиеся, например, сквозными отверстиями, предпочтительно щелевыми, которые предназначены для прима соответствующих винтов, чтобы фиксировать установочную рамку 100, например,к коробке, встроенной в стену. Корпус 101 содержит далее скрепляющие средства для накладной пластины, не показанной на чертежах, для связывания с установочной рамкой 100. Эти скрепляющие средства представляют собой, например, каналы или посадочные места для скрепления с соответствующими фиксирующими лапками,предусмотренными в накладной пластине. Функция этой пластины, как известно специалистам, состоит как в обеспечении минимальной защиты для электрооборудования, так и в предотвращении любого доступа к электропроводным частям электрооборудования. Другой главной задачей, для которой предназначены накладные пластины, является маскирование щелей вследствие наличия полости в стене и опциональной дополнительной коробки. Как можно видеть, цель изобретения полностью достигается, поскольку описанная здесь вспомогательная рамка может быть связана с устанавливаемой на стене рамкой в двух различных положениях,которые соответствуют двум различным ориентациям электрооборудования, подлежащего скреплению с упомянутой рамкой. Это позволяет иметь гибкую ориентацию для единиц электрооборудования, подлежащего размещению бок о бок на одной и той же рамке, чтобы отвечать требованиям установщика или пользователя. Далее, предложенное здесь решение имеет преимущество в том, что каждая опорная рамка 1 может быть легко установлена на соответствующей устанавливаемой на стене рамке 100, в частности вследствие использования защлкивающейся компоновки. Фактически, защлкивающаяся компоновка обеспечивает облегчение и ускорение операций, требуемых для установки электрооборудования. Следует учесть, что каждая опорная рамка может быть удалена из устанавливаемой на стене рамки,установщик или пользователь может легко изменить ориентацию электрооборудования, так что вилки питания с конкретными формами могут приниматься, дисплеи могут стать видными, или переключатели станут доступными.-3 011702 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сборочный комплект (1, 100) для установки на стену по меньшей мере одной единицы электрооборудования (400), содержащий устанавливаемую на стену рамку (100), снабжнную корпусом (101),образующим по меньшей мере одно фиксирующее отверстие (300), имеющее первые фиксирующие элементы (200), отличающийся тем, что он далее содержит опорный кожух, имеющий фиксирующие средства (3, 11), предназначенные для сцепления с первыми фиксирующими элементами (200), при этом опорная рамка (1) содержит далее фиксирующие средства (17, 18) для прима и удержания по меньшей мере одной единицы электрооборудования (400) и отличается по меньшей мере от одной единицы электрооборудования (400). 2. Комплект по п.1, в котором опорный кожух содержит корпус (2) рамки, расширяющийся вокруг окна (3), образующего монтажное посадочное место, при этом упомянутые фиксирующие средства (11) распределены по корпусу (2) рамки для обеспечения расположения опорной рамки (1) на устанавливаемой на стене рамке (100) согласно по меньшей мере двум различным положениям. 3. Комплект по п.2, в котором корпус (2) рамки содержит первую пару (4, 5) противолежащих стенок и вторую пару (6, 7) противолежащих друг другу стенок и имеющих концы, соединнные со стенками первой пары (4, 5). 4. Комплект по п.3, в котором корпус (2) рамки выполнен практически прямоугольным, а первая пара (4, 5) стенок перпендикулярна второй паре (6, 7) стенок. 5. Комплект по п.3, в котором фиксирующие средства содержат по меньшей мере фиксирующий элемент (11), соединенный с наружной поверхностью (8) посадочного места каждой стенки первой (4, 5) и второй (6, 7) пар. 6. Комплект по п.5, в котором по меньшей мере один фиксирующий элемент (11) расположен, по существу, в средней области наружной поверхности (8), с которой он связан. 7. Комплект по п.5, в котором по меньшей мере один фиксирующий элемент (11) предназначен для обеспечения закрепления опорной рамки (1) защлкиванием к устанавливаемой на стене рамке (100). 8. Комплект по п.7, в котором по меньшей мере один фиксирующий защлкиванием элемент (11) содержит пару рбер (12), которые, по существу, перпендикулярны соответствующей стенке (4, 5, 6, 7),которые образуют соединительный канал (13) для скольжения в нм дополняющего фиксирующего элемента, выполненного на устанавливаемой на стене рамке (100). 9. Комплект по п.8, в котором фиксирующий защлкиванием элемент (11) содержит стопорное средство, расположенное в соединительном канале (13) и предназначенное для сцепления в положении скрепления защлкиванием с упомянутыми первыми фиксирующими элементами (200), выполненными на устанавливаемой на стене рамке (100). 10. Комплект по п.9, в котором первые фиксирующие элементы содержат лапку (200), выступающую от устанавливаемой на стене рамки (100), а стопорное средство содержит зубец (14), расположенный перпендикулярно соединительному каналу (13), при этом область прима лапки (200) определяется в положении скрепления, причм зубец (14) имеет наклонную плоскость (15), практически параллельную паре рбер (12), предназначенную для облегчения скольжения лапки (200), и плоскость (16) упора, практически перпендикулярную паре рбер (12), предназначенную для обеспечения остановки лапки (200). 11. Комплект по п.10, в котором каждая стенка по меньшей мере одной из первой (4, 5) и второй (6,7) пар содержит на соответствующей внутренней поверхности (9) фиксирующие средства (17) для установки по меньшей мере одной единицы электрооборудования (400). 12. Комплект по п.11, в котором фиксирующие средства (17) имеют посадочные места (18), предназначенные для прима фиксирующих лапок (500), выполненных на противоположных сторонах по меньшей мере одной единицы электрооборудования (400). 13. Комплект по любому из пп.1-12, в котором опорная рамка (1) предназначена для фиксации на устанавливаемой на стенке рамке (100) с возможностью съма.
