Рукоятка лыжной палки (варианты)

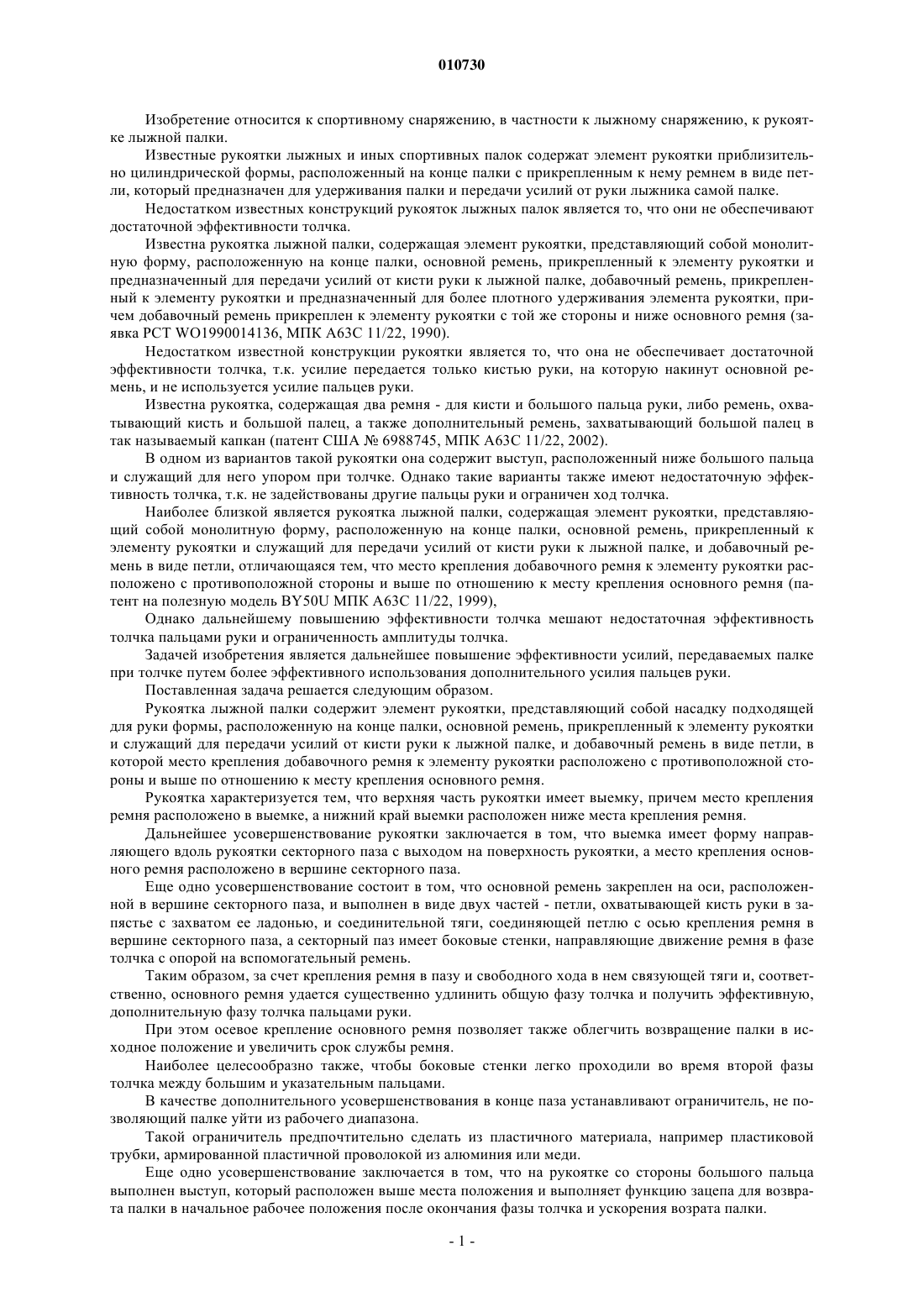

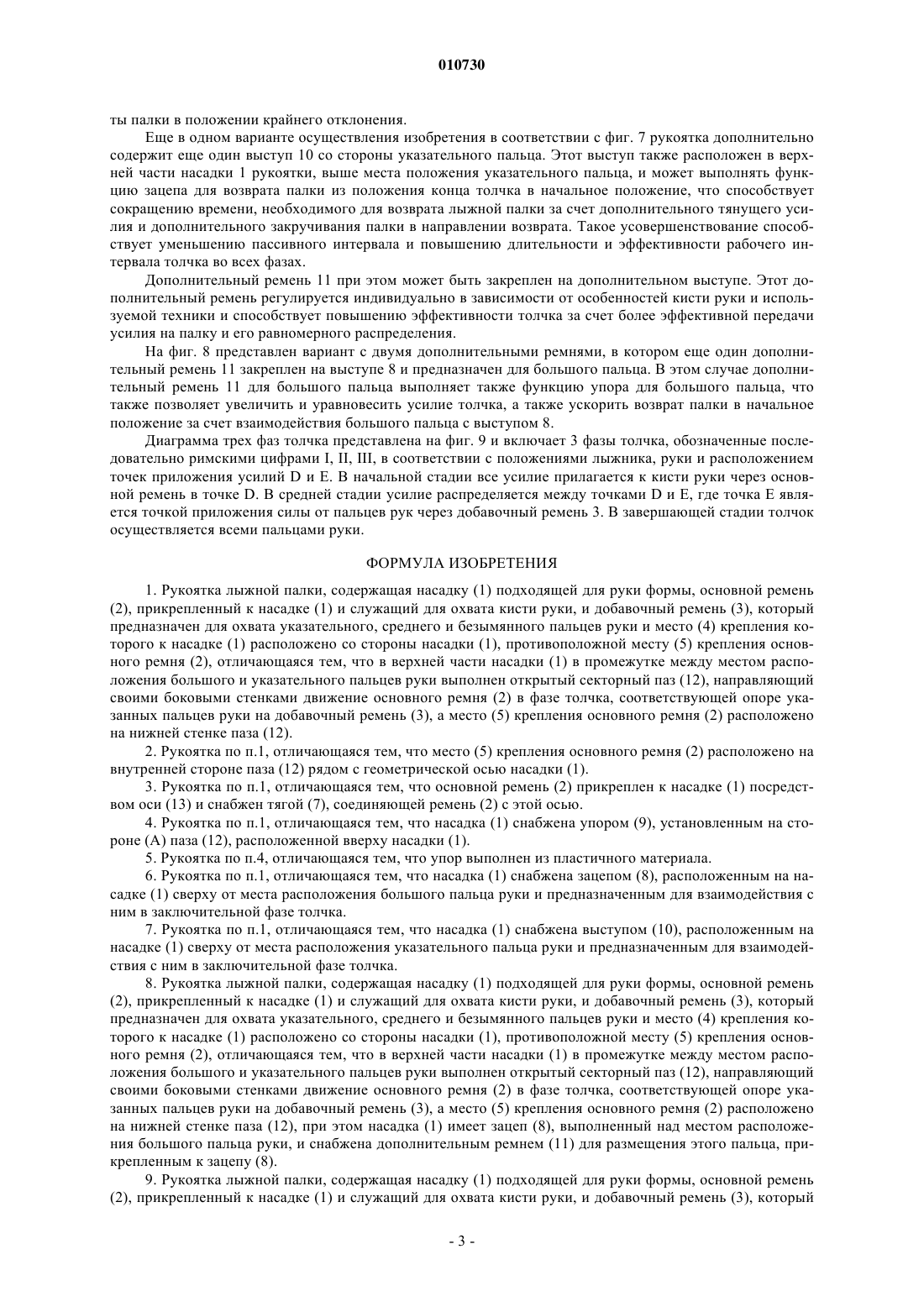

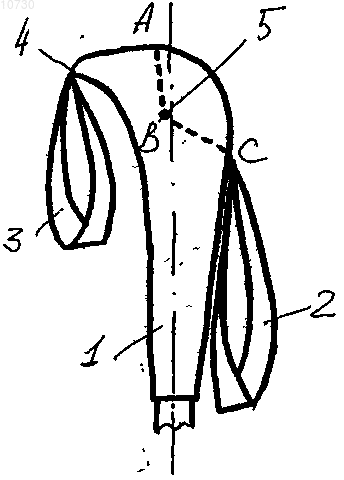

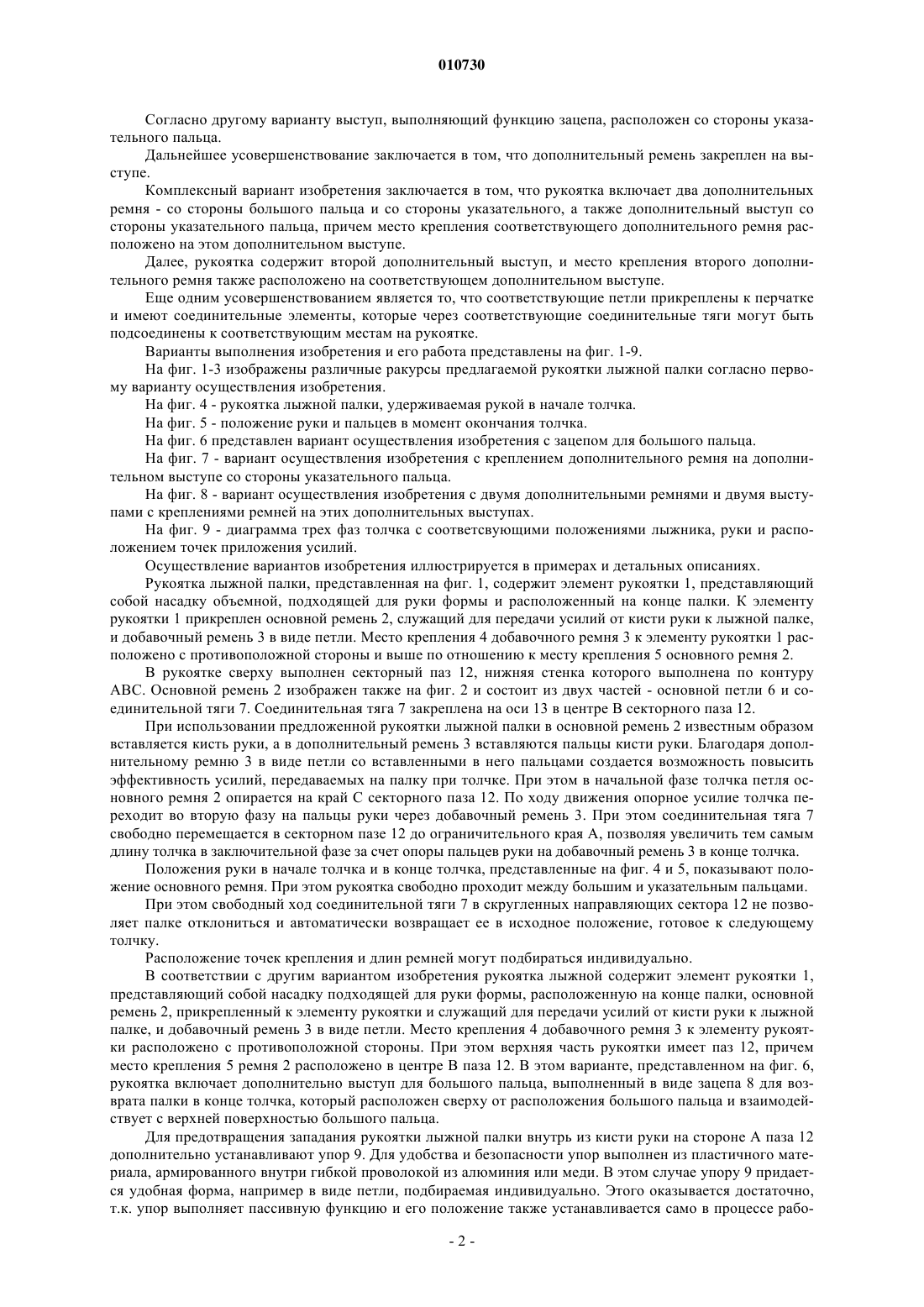

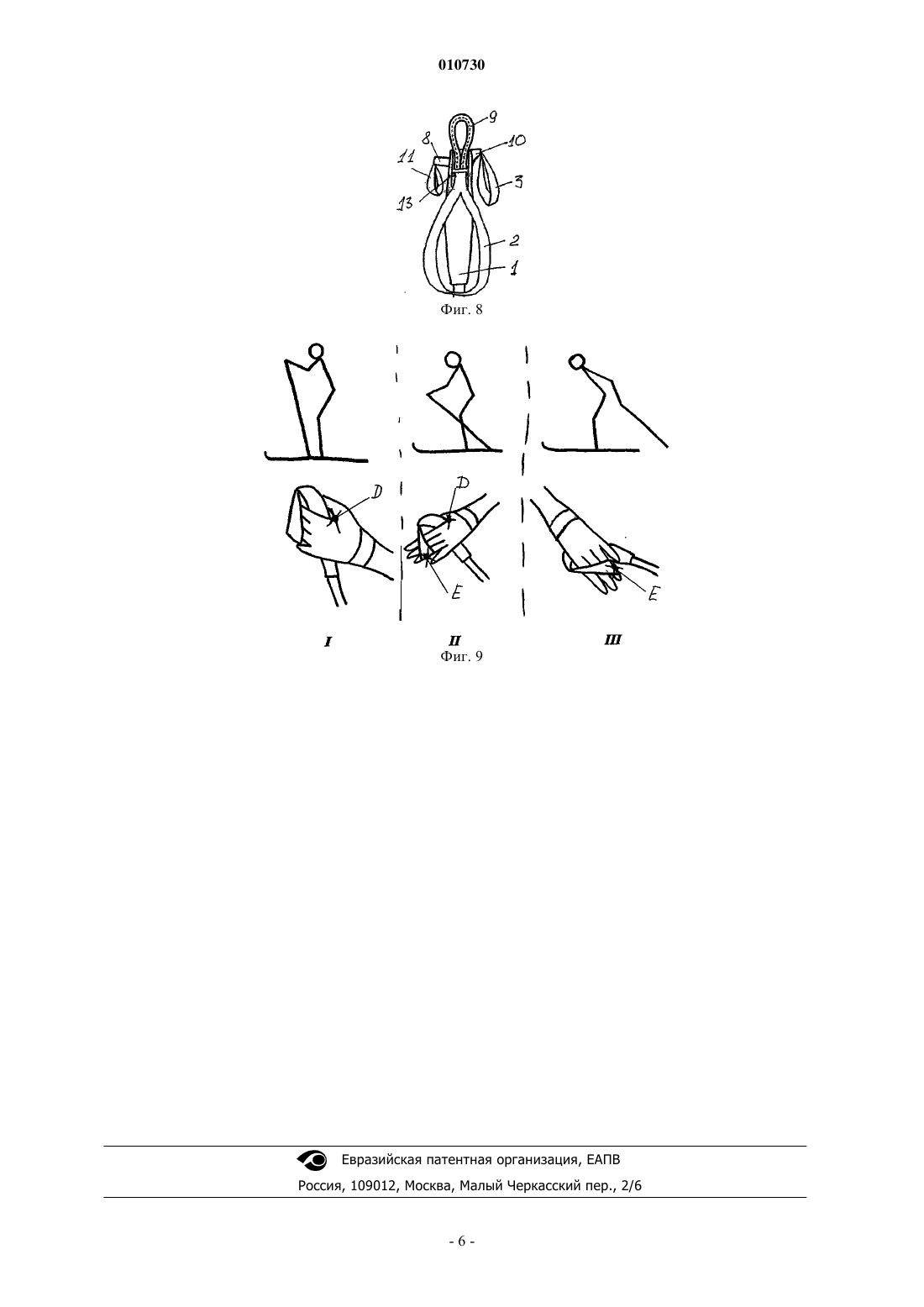

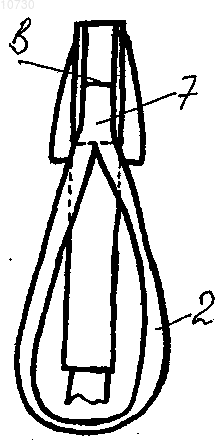

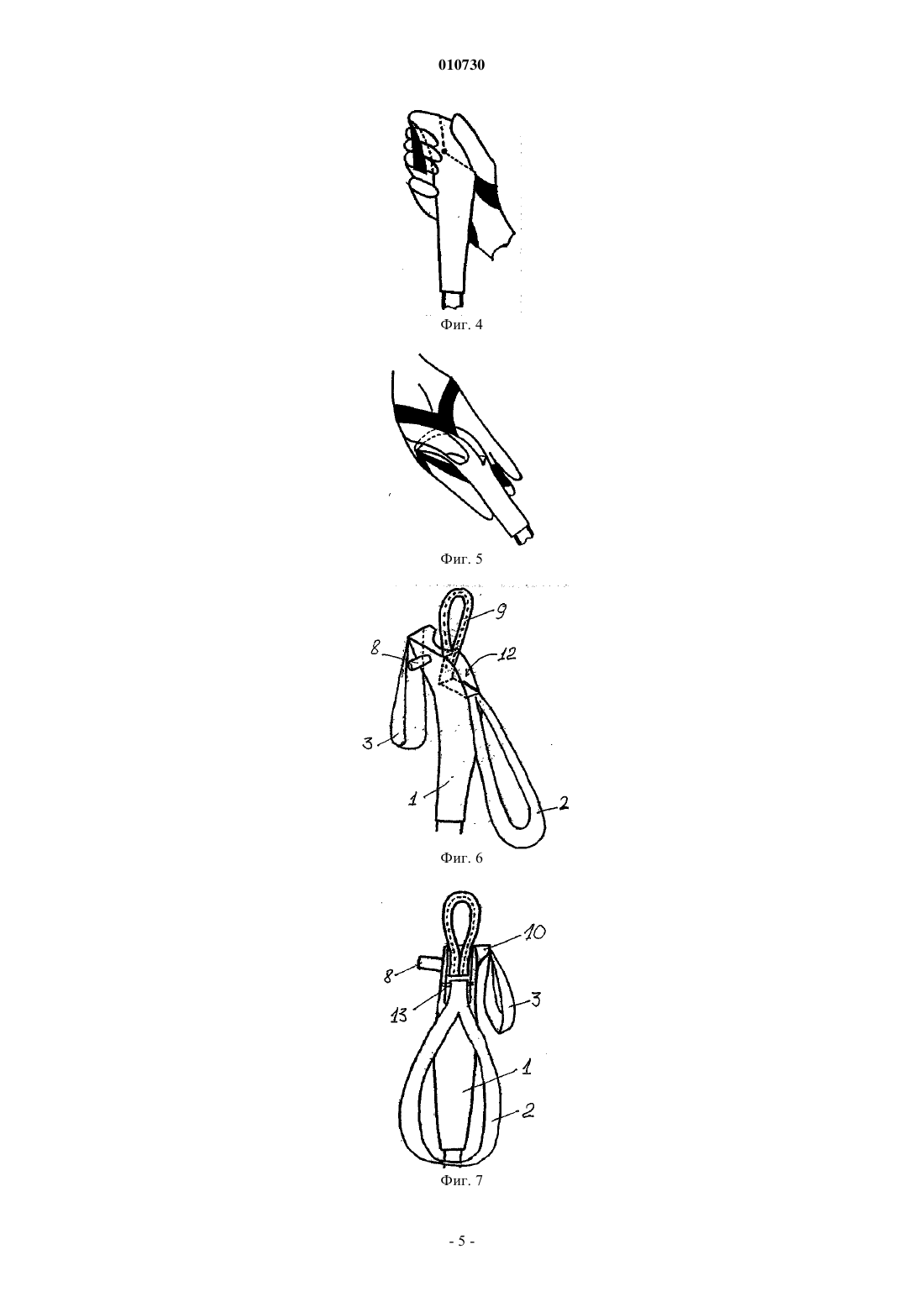

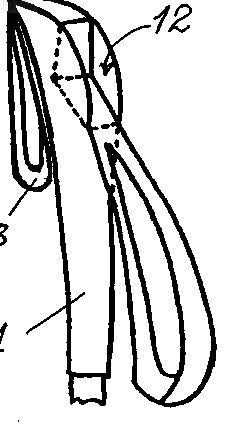

010730 Изобретение относится к спортивному снаряжению, в частности к лыжному снаряжению, к рукоятке лыжной палки. Известные рукоятки лыжных и иных спортивных палок содержат элемент рукоятки приблизительно цилиндрической формы, расположенный на конце палки с прикрепленным к нему ремнем в виде петли, который предназначен для удерживания палки и передачи усилий от руки лыжника самой палке. Недостатком известных конструкций рукояток лыжных палок является то, что они не обеспечивают достаточной эффективности толчка. Известна рукоятка лыжной палки, содержащая элемент рукоятки, представляющий собой монолитную форму, расположенную на конце палки, основной ремень, прикрепленный к элементу рукоятки и предназначенный для передачи усилий от кисти руки к лыжной палке, добавочный ремень, прикрепленный к элементу рукоятки и предназначенный для более плотного удерживания элемента рукоятки, причем добавочный ремень прикреплен к элементу рукоятки с той же стороны и ниже основного ремня (заявка РСТ WO1990014136, МПК А 63 С 11/22, 1990). Недостатком известной конструкции рукоятки является то, что она не обеспечивает достаточной эффективности толчка, т.к. усилие передается только кистью руки, на которую накинут основной ремень, и не используется усилие пальцев руки. Известна рукоятка, содержащая два ремня - для кисти и большого пальца руки, либо ремень, охватывающий кисть и большой палец, а также дополнительный ремень, захватывающий большой палец в так называемый капкан (патент США 6988745, МПК A63C 11/22, 2002). В одном из вариантов такой рукоятки она содержит выступ, расположенный ниже большого пальца и служащий для него упором при толчке. Однако такие варианты также имеют недостаточную эффективность толчка, т.к. не задействованы другие пальцы руки и ограничен ход толчка. Наиболее близкой является рукоятка лыжной палки, содержащая элемент рукоятки, представляющий собой монолитную форму, расположенную на конце палки, основной ремень, прикрепленный к элементу рукоятки и служащий для передачи усилий от кисти руки к лыжной палке, и добавочный ремень в виде петли, отличающаяся тем, что место крепления добавочного ремня к элементу рукоятки расположено с противоположной стороны и выше по отношению к месту крепления основного ремня (патент на полезную модель BY50U МПК А 63 С 11/22, 1999),Однако дальнейшему повышению эффективности толчка мешают недостаточная эффективность толчка пальцами руки и ограниченность амплитуды толчка. Задачей изобретения является дальнейшее повышение эффективности усилий, передаваемых палке при толчке путем более эффективного использования дополнительного усилия пальцев руки. Поставленная задача решается следующим образом. Рукоятка лыжной палки содержит элемент рукоятки, представляющий собой насадку подходящей для руки формы, расположенную на конце палки, основной ремень, прикрепленный к элементу рукоятки и служащий для передачи усилий от кисти руки к лыжной палке, и добавочный ремень в виде петли, в которой место крепления добавочного ремня к элементу рукоятки расположено с противоположной стороны и выше по отношению к месту крепления основного ремня. Рукоятка характеризуется тем, что верхняя часть рукоятки имеет выемку, причем место крепления ремня расположено в выемке, а нижний край выемки расположен ниже места крепления ремня. Дальнейшее усовершенствование рукоятки заключается в том, что выемка имеет форму направляющего вдоль рукоятки секторного паза с выходом на поверхность рукоятки, а место крепления основного ремня расположено в вершине секторного паза. Еще одно усовершенствование состоит в том, что основной ремень закреплен на оси, расположенной в вершине секторного паза, и выполнен в виде двух частей - петли, охватывающей кисть руки в запястье с захватом ее ладонью, и соединительной тяги, соединяющей петлю с осью крепления ремня в вершине секторного паза, а секторный паз имеет боковые стенки, направляющие движение ремня в фазе толчка с опорой на вспомогательный ремень. Таким образом, за счет крепления ремня в пазу и свободного хода в нем связующей тяги и, соответственно, основного ремня удается существенно удлинить общую фазу толчка и получить эффективную,дополнительную фазу толчка пальцами руки. При этом осевое крепление основного ремня позволяет также облегчить возвращение палки в исходное положение и увеличить срок службы ремня. Наиболее целесообразно также, чтобы боковые стенки легко проходили во время второй фазы толчка между большим и указательным пальцами. В качестведополнительного усовершенствования в конце паза устанавливают ограничитель, не позволяющий палке уйти из рабочего диапазона. Такой ограничитель предпочтительно сделать из пластичного материала, например пластиковой трубки, армированной пластичной проволокой из алюминия или меди. Еще одно усовершенствование заключается в том, что на рукоятке со стороны большого пальца выполнен выступ, который расположен выше места положения и выполняет функцию зацепа для возврата палки в начальное рабочее положения после окончания фазы толчка и ускорения возрата палки.-1 010730 Согласно другому варианту выступ, выполняющий функцию зацепа, расположен со стороны указательного пальца. Дальнейшее усовершенствование заключается в том, что дополнительный ремень закреплен на выступе. Комплексный вариант изобретения заключается в том, что рукоятка включает два дополнительных ремня - со стороны большого пальца и со стороны указательного, а также дополнительный выступ со стороны указательного пальца, причем место крепления соответствующего дополнительного ремня расположено на этом дополнительном выступе. Далее, рукоятка содержит второй дополнительный выступ, и место крепления второго дополнительного ремня также расположено на соответствующем дополнительном выступе. Еще одним усовершенствованием является то, что соответствующие петли прикреплены к перчатке и имеют соединительные элементы, которые через соответствующие соединительные тяги могут быть подсоединены к соответствующим местам на рукоятке. Варианты выполнения изобретения и его работа представлены на фиг. 1-9. На фиг. 1-3 изображены различные ракурсы предлагаемой рукоятки лыжной палки согласно первому варианту осуществления изобретения. На фиг. 4 - рукоятка лыжной палки, удерживаемая рукой в начале толчка. На фиг. 5 - положение руки и пальцев в момент окончания толчка. На фиг. 6 представлен вариант осуществления изобретения с зацепом для большого пальца. На фиг. 7 - вариант осуществления изобретения с креплением дополнительного ремня на дополнительном выступе со стороны указательного пальца. На фиг. 8 - вариант осуществления изобретения с двумя дополнительными ремнями и двумя выступами с креплениями ремней на этих дополнительных выступах. На фиг. 9 - диаграмма трех фаз толчка с соответсвующими положениями лыжника, руки и расположением точек приложения усилий. Осуществление вариантов изобретения иллюстрируется в примерах и детальных описаниях. Рукоятка лыжной палки, представленная на фиг. 1, содержит элемент рукоятки 1, представляющий собой насадку объемной, подходящей для руки формы и расположенный на конце палки. К элементу рукоятки 1 прикреплен основной ремень 2, служащий для передачи усилий от кисти руки к лыжной палке,и добавочный ремень 3 в виде петли. Место крепления 4 добавочного ремня 3 к элементу рукоятки 1 расположено с противоположной стороны и выше по отношению к месту крепления 5 основного ремня 2. В рукоятке сверху выполнен секторный паз 12, нижняя стенка которого выполнена по контуруABC. Основной ремень 2 изображен также на фиг. 2 и состоит из двух частей - основной петли 6 и соединительной тяги 7. Соединительная тяга 7 закреплена на оси 13 в центре В секторного паза 12. При использовании предложенной рукоятки лыжной палки в основной ремень 2 известным образом вставляется кисть руки, а в дополнительный ремень 3 вставляются пальцы кисти руки. Благодаря дополнительному ремню 3 в виде петли со вставленными в него пальцами создается возможность повысить эффективность усилий, передаваемых на палку при толчке. При этом в начальной фазе толчка петля основного ремня 2 опирается на край С секторного паза 12. По ходу движения опорное усилие толчка переходит во вторую фазу на пальцы руки через добавочный ремень 3. При этом соединительная тяга 7 свободно перемещается в секторном пазе 12 до ограничительного края А, позволяя увеличить тем самым длину толчка в заключительной фазе за счет опоры пальцев руки на добавочный ремень 3 в конце толчка. Положения руки в начале толчка и в конце толчка, представленные на фиг. 4 и 5, показывают положение основного ремня. При этом рукоятка свободно проходит между большим и указательным пальцами. При этом свободный ход соединительной тяги 7 в скругленных направляющих сектора 12 не позволяет палке отклониться и автоматически возвращает ее в исходное положение, готовое к следующему толчку. Расположение точек крепления и длин ремней могут подбираться индивидуально. В соответствии с другим вариантом изобретения рукоятка лыжной содержит элемент рукоятки 1,представляющий собой насадку подходящей для руки формы, расположенную на конце палки, основной ремень 2, прикрепленный к элементу рукоятки и служащий для передачи усилий от кисти руки к лыжной палке, и добавочный ремень 3 в виде петли. Место крепления 4 добавочного ремня 3 к элементу рукоятки расположено с противоположной стороны. При этом верхняя часть рукоятки имеет паз 12, причем место крепления 5 ремня 2 расположено в центре В паза 12. В этом варианте, представленном на фиг. 6,рукоятка включает дополнительно выступ для большого пальца, выполненный в виде зацепа 8 для возврата палки в конце толчка, который расположен сверху от расположения большого пальца и взаимодействует с верхней поверхностью большого пальца. Для предотвращения западания рукоятки лыжной палки внутрь из кисти руки на стороне А паза 12 дополнительно устанавливают упор 9. Для удобства и безопасности упор выполнен из пластичного материала, армированного внутри гибкой проволокой из алюминия или меди. В этом случае упору 9 придается удобная форма, например в виде петли, подбираемая индивидуально. Этого оказывается достаточно,т.к. упор выполняет пассивную функцию и его положение также устанавливается само в процессе рабо-2 010730 ты палки в положении крайнего отклонения. Еще в одном варианте осуществления изобретения в соответствии с фиг. 7 рукоятка дополнительно содержит еще один выступ 10 со стороны указательного пальца. Этот выступ также расположен в верхней части насадки 1 рукоятки, выше места положения указательного пальца, и может выполнять функцию зацепа для возврата палки из положения конца толчка в начальное положение, что способствует сокращению времени, необходимого для возврата лыжной палки за счет дополнительного тянущего усилия и дополнительного закручивания палки в направлении возврата. Такое усовершенствование способствует уменьшению пассивного интервала и повышению длительности и эффективности рабочего интервала толчка во всех фазах. Дополнительный ремень 11 при этом может быть закреплен на дополнительном выступе. Этот дополнительный ремень регулируется индивидуально в зависимости от особенностей кисти руки и используемой техники и способствует повышению эффективности толчка за счет более эффективной передачи усилия на палку и его равномерного распределения. На фиг. 8 представлен вариант с двумя дополнительными ремнями, в котором еще один дополнительный ремень 11 закреплен на выступе 8 и предназначен для большого пальца. В этом случае дополнительный ремень 11 для большого пальца выполняет также функцию упора для большого пальца, что также позволяет увеличить и уравновесить усилие толчка, а также ускорить возврат палки в начальное положение за счет взаимодействия большого пальца с выступом 8. Диаграмма трех фаз толчка представлена на фиг. 9 и включает 3 фазы толчка, обозначенные последовательно римскими цифрами I, II, III, в соответствии с положениями лыжника, руки и расположением точек приложения усилий D и Е. В начальной стадии все усилие прилагается к кисти руки через основной ремень в точке D. В средней стадии усилие распределяется между точками D и Е, где точка Е является точкой приложения силы от пальцев рук через добавочный ремень 3. В завершающей стадии толчок осуществляется всеми пальцами руки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рукоятка лыжной палки, содержащая насадку (1) подходящей для руки формы, основной ремень(2), прикрепленный к насадке (1) и служащий для охвата кисти руки, и добавочный ремень (3), который предназначен для охвата указательного, среднего и безымянного пальцев руки и место (4) крепления которого к насадке (1) расположено со стороны насадки (1), противоположной месту (5) крепления основного ремня (2), отличающаяся тем, что в верхней части насадки (1) в промежутке между местом расположения большого и указательного пальцев руки выполнен открытый секторный паз (12), направляющий своими боковыми стенками движение основного ремня (2) в фазе толчка, соответствующей опоре указанных пальцев руки на добавочный ремень (3), а место (5) крепления основного ремня (2) расположено на нижней стенке паза (12). 2. Рукоятка по п.1, отличающаяся тем, что место (5) крепления основного ремня (2) расположено на внутренней стороне паза (12) рядом с геометрической осью насадки (1). 3. Рукоятка по п.1, отличающаяся тем, что основной ремень (2) прикреплен к насадке (1) посредством оси (13) и снабжен тягой (7), соединяющей ремень (2) с этой осью. 4. Рукоятка по п.1, отличающаяся тем, что насадка (1) снабжена упором (9), установленным на стороне (А) паза (12), расположенной вверху насадки (1). 5. Рукоятка по п.4, отличающаяся тем, что упор выполнен из пластичного материала. 6. Рукоятка по п.1, отличающаяся тем, что насадка (1) снабжена зацепом (8), расположенным на насадке (1) сверху от места расположения большого пальца руки и предназначенным для взаимодействия с ним в заключительной фазе толчка. 7. Рукоятка по п.1, отличающаяся тем, что насадка (1) снабжена выступом (10), расположенным на насадке (1) сверху от места расположения указательного пальца руки и предназначенным для взаимодействия с ним в заключительной фазе толчка. 8. Рукоятка лыжной палки, содержащая насадку (1) подходящей для руки формы, основной ремень(2), прикрепленный к насадке (1) и служащий для охвата кисти руки, и добавочный ремень (3), который предназначен для охвата указательного, среднего и безымянного пальцев руки и место (4) крепления которого к насадке (1) расположено со стороны насадки (1), противоположной месту (5) крепления основного ремня (2), отличающаяся тем, что в верхней части насадки (1) в промежутке между местом расположения большого и указательного пальцев руки выполнен открытый секторный паз (12), направляющий своими боковыми стенками движение основного ремня (2) в фазе толчка, соответствующей опоре указанных пальцев руки на добавочный ремень (3), а место (5) крепления основного ремня (2) расположено на нижней стенке паза (12), при этом насадка (1) имеет зацеп (8), выполненный над местом расположения большого пальца руки, и снабжена дополнительным ремнем (11) для размещения этого пальца, прикрепленным к зацепу (8). 9. Рукоятка лыжной палки, содержащая насадку (1) подходящей для руки формы, основной ремень(2), прикрепленный к насадке (1) и служащий для охвата кисти руки, и добавочный ремень (3), который-3 010730 предназначен для охвата указательного, среднего и безымянного пальцев руки и место (4) крепления которого к насадке (1) расположено со стороны насадки (1), противоположной месту (5) крепления основного ремня (2), отличающаяся тем, что в верхней части насадки (1) в промежутке между местом расположения большого и указательного пальцев руки выполнен открытый секторный паз (12), направляющий своими боковыми стенками движение основного ремня (2) в фазе толчка, соответствующей опоре указанных пальцев руки на добавочный ремень (3), а место (5) крепления основного ремня (2) расположено на нижней стенке паза (12), при этом насадка (1) имеет выступ (10), выполненный над местом расположения указательного пальца руки, а добавочный ремень (3) закреплен на выступе (10). 10. Рукоятка лыжной палки, содержащая насадку (1) подходящей для руки формы, основной ремень(2), прикрепленный к насадке (1) и служащий для охвата кисти руки, и добавочный ремень (3), который предназначен для охвата указательного, среднего и безымянного пальцев руки и место (4) крепления которого к насадке (1) расположено со стороны насадки (1), противоположной месту (5) крепления основного ремня (2), отличающаяся тем, что в верхней части насадки (1) в промежутке между местом расположения большого и указательного пальцев руки выполнен открытый секторный паз (12), направляющий своими боковыми стенками движение основного ремня (2) в фазе толчка, соответствующей опоре указанных пальцев руки на добавочный ремень (3), а место (5) крепления основного ремня (2) расположено на нижней стенке паза (12), при этом насадка (1) имеет зацеп (8) и выступ (10), выполненные соответственно над местом расположения большого и местом расположения указательного пальцев руки, и снабжена дополнительным ремнем (11) для большого пальца руки, прикрепленным к зацепу (8), а добавочный ремень (3) закреплен на выступе (10). 11. Рукоятка по п.8 или 10, отличающаяся тем, что зацеп (8) предназначен для взаимодействия с большим пальцем руки в заключительной фазе толчка. 12. Рукоятка по п.9 или 10, отличающаяся тем, что выступ (10) предназначен для взаимодействия с указательным пальцем руки в заключительной фазе толчка.
