Устройство очистки воздуха в помещении

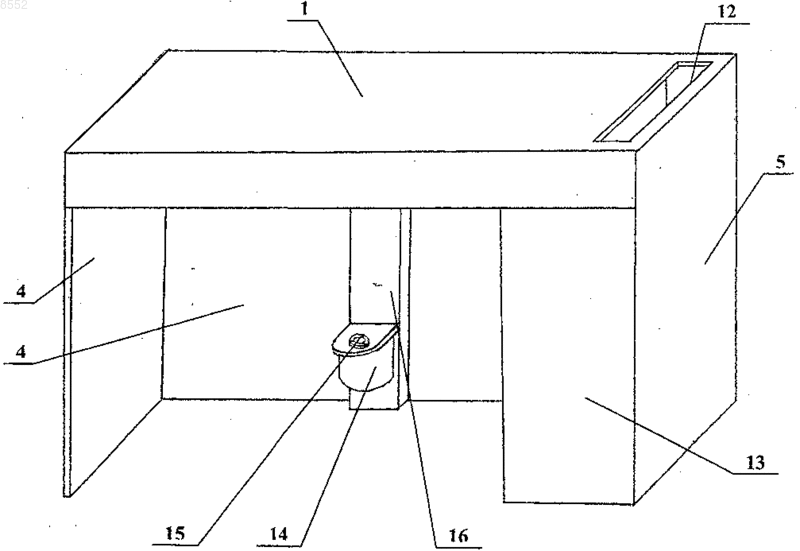

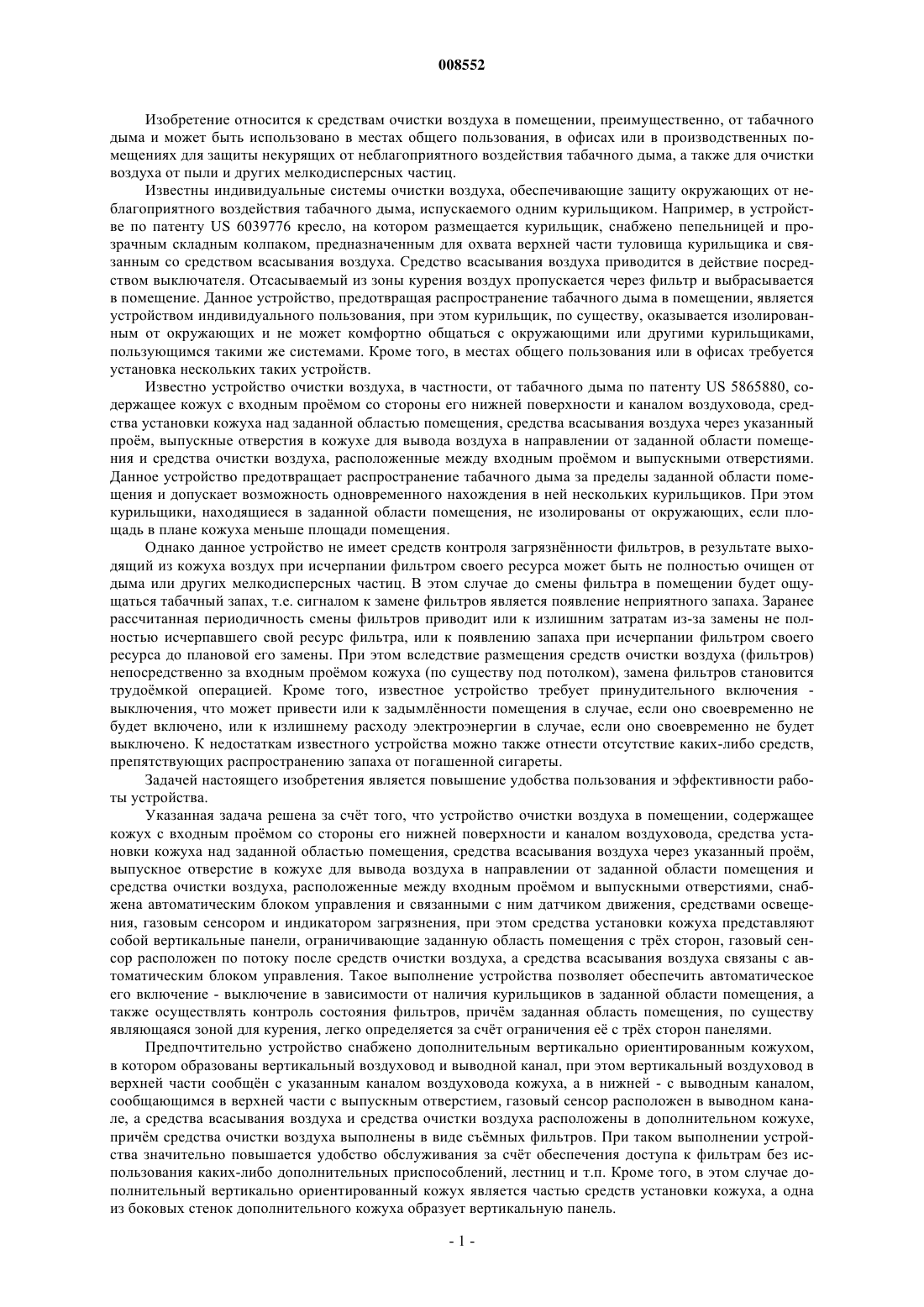

008552 Изобретение относится к средствам очистки воздуха в помещении, преимущественно, от табачного дыма и может быть использовано в местах общего пользования, в офисах или в производственных помещениях для защиты некурящих от неблагоприятного воздействия табачного дыма, а также для очистки воздуха от пыли и других мелкодисперсных частиц. Известны индивидуальные системы очистки воздуха, обеспечивающие защиту окружающих от неблагоприятного воздействия табачного дыма, испускаемого одним курильщиком. Например, в устройстве по патенту US 6039776 кресло, на котором размещается курильщик, снабжено пепельницей и прозрачным складным колпаком, предназначенным для охвата верхней части туловища курильщика и связанным со средством всасывания воздуха. Средство всасывания воздуха приводится в действие посредством выключателя. Отсасываемый из зоны курения воздух пропускается через фильтр и выбрасывается в помещение. Данное устройство, предотвращая распространение табачного дыма в помещении, является устройством индивидуального пользования, при этом курильщик, по существу, оказывается изолированным от окружающих и не может комфортно общаться с окружающими или другими курильщиками,пользующимся такими же системами. Кроме того, в местах общего пользования или в офисах требуется установка нескольких таких устройств. Известно устройство очистки воздуха, в частности, от табачного дыма по патенту US 5865880, содержащее кожух с входным промом со стороны его нижней поверхности и каналом воздуховода, средства установки кожуха над заданной областью помещения, средства всасывания воздуха через указанный пром, выпускные отверстия в кожухе для вывода воздуха в направлении от заданной области помещения и средства очистки воздуха, расположенные между входным промом и выпускными отверстиями. Данное устройство предотвращает распространение табачного дыма за пределы заданной области помещения и допускает возможность одновременного нахождения в ней нескольких курильщиков. При этом курильщики, находящиеся в заданной области помещения, не изолированы от окружающих, если площадь в плане кожуха меньше площади помещения. Однако данное устройство не имеет средств контроля загрязннности фильтров, в результате выходящий из кожуха воздух при исчерпании фильтром своего ресурса может быть не полностью очищен от дыма или других мелкодисперсных частиц. В этом случае до смены фильтра в помещении будет ощущаться табачный запах, т.е. сигналом к замене фильтров является появление неприятного запаха. Заранее рассчитанная периодичность смены фильтров приводит или к излишним затратам из-за замены не полностью исчерпавшего свой ресурс фильтра, или к появлению запаха при исчерпании фильтром своего ресурса до плановой его замены. При этом вследствие размещения средств очистки воздуха (фильтров) непосредственно за входным промом кожуха (по существу под потолком), замена фильтров становится трудомкой операцией. Кроме того, известное устройство требует принудительного включения выключения, что может привести или к задымлнности помещения в случае, если оно своевременно не будет включено, или к излишнему расходу электроэнергии в случае, если оно своевременно не будет выключено. К недостаткам известного устройства можно также отнести отсутствие каких-либо средств,препятствующих распространению запаха от погашенной сигареты. Задачей настоящего изобретения является повышение удобства пользования и эффективности работы устройства. Указанная задача решена за счт того, что устройство очистки воздуха в помещении, содержащее кожух с входным промом со стороны его нижней поверхности и каналом воздуховода, средства установки кожуха над заданной областью помещения, средства всасывания воздуха через указанный пром,выпускное отверстие в кожухе для вывода воздуха в направлении от заданной области помещения и средства очистки воздуха, расположенные между входным промом и выпускными отверстиями, снабжена автоматическим блоком управления и связанными с ним датчиком движения, средствами освещения, газовым сенсором и индикатором загрязнения, при этом средства установки кожуха представляют собой вертикальные панели, ограничивающие заданную область помещения с трх сторон, газовый сенсор расположен по потоку после средств очистки воздуха, а средства всасывания воздуха связаны с автоматическим блоком управления. Такое выполнение устройства позволяет обеспечить автоматическое его включение - выключение в зависимости от наличия курильщиков в заданной области помещения, а также осуществлять контроль состояния фильтров, причм заданная область помещения, по существу являющаяся зоной для курения, легко определяется за счт ограничения е с трх сторон панелями. Предпочтительно устройство снабжено дополнительным вертикально ориентированным кожухом,в котором образованы вертикальный воздуховод и выводной канал, при этом вертикальный воздуховод в верхней части сообщн с указанным каналом воздуховода кожуха, а в нижней - с выводным каналом,сообщающимся в верхней части с выпускным отверстием, газовый сенсор расположен в выводном канале, а средства всасывания воздуха и средства очистки воздуха расположены в дополнительном кожухе,причм средства очистки воздуха выполнены в виде съмных фильтров. При таком выполнении устройства значительно повышается удобство обслуживания за счт обеспечения доступа к фильтрам без использования каких-либо дополнительных приспособлений, лестниц и т.п. Кроме того, в этом случае дополнительный вертикально ориентированный кожух является частью средств установки кожуха, а одна из боковых стенок дополнительного кожуха образует вертикальную панель.-1 008552 Средства всасывания воздуха могут быть выполнены с возможностью регулирования расхода воздуха, что позволяет не просто включать - выключать устройство, а обеспечивать работу средств всасывания в режиме пониженного расхода воздуха при отсутствии курильщиков в заданной области помещения. Этот режим обеспечивает, во-первых, полное исключение возможности распространения запаха,например, от погашенной сигареты или оставшегося после интенсивного курения не удаленного дыма, а,во-вторых, позволяет осуществить постоянную очистку воздуха в помещении от пыли и других мелкодисперсных частиц. Для дополнительной защиты от запаха, исходящего от погашенных окурков, устройство снабжено установленной на одной из вертикальных панелей урной с пепельницей и дополнительным каналом, связывающим область в зоне пепельницы с каналом воздуховода кожуха. Между пепельницей и урной может быть установлен клапан, а область в зоне пепельницы, связанная каналом воздуховода кожуха, расположена перед клапаном. Клапан может быть выполнен в виде поворотных заслонок с противовесами,удерживающими заслонки в закрытом положении, причм вес противовесов выбран из условия обеспечения поворота заслонок от попадания на них окурка. При этом отсос воздуха из области в зоне пепельницы в определнной степени способствует более быстрому прекращению горения непогашенного окурка. Устройство очистки воздуха в помещении поясняется подробным его описанием и прилагаемыми чертежами. На фиг. 1 показано схематическое изображение устройства в аксонометрической проекции; на фиг. 2 изображено устройство, вид спереди; на фиг. 3 - сечение по А-А на фиг. 2; на фиг. 4 приведена блок-схема автоматического блока управления. Устройство содержит расположенный над заданной областью помещения (зоной для курения) кожух 1, с промом 2 на его нижней стороне и каналом 3 воздуховода. Кожух 1 поддерживается тремя вертикальными панелями 4, одна из которых является в то же время стенкой дополнительного вертикально ориентированного кожуха 5. В вертикально ориентированном кожухе 5 образованы вертикальный воздуховод 6 и выводной канал 7, а также размещены средства очистки воздуха в виде фильтров 8, средства всасывания воздуха, выполненные, например, в виде вентилятора 9, газовый сенсор 10 и блок 11 автоматического управления. Вертикальный воздуховод 6 в верхней части сообщн с каналом 3 воздуховода кожуха 1, а в нижней - с выводным каналом 7, сообщающимся в верхней своей части с выпускным отверстием 12. Лицевая панель 13 дополнительного вертикально ориентированного кожуха 5 выполнена отрывающейся для обеспечения доступа к вентилятору 9 и фильтрам 8, установленным с возможностью их извлечения. На одной из вертикальных панелей 4 закреплена урна 14 с пепельницей 15 и расположен дополнительный канал 16, связывающий область 17 (фиг. 3) в зоне пепельницы 15 с каналом 3 воздуховода кожуха 1. Между пепельницей 15 и урной 14 установлен клапан 18, выполненный в виде поворотных заслонок 19 с противовесами 20, удерживающими заслонки 19 в закрытом положении. Вес противовесов 20 выбран из условия обеспечения поворота заслонок 19 от попадания на них окурка 21. Область 17 в зоне пепельницы 15, связанная каналом 16 с каналом 3 воздуховода кожуха 1, расположена перед клапаном 18. Блок 11 автоматического управления электрически связан с датчиком 22 движения, средствами 23 освещения, газовым сенсором 10 и индикатором 24 загрязнения. Блок 11 автоматического управления (фиг. 4) содержит выпрямитель 25, контроллер 26, полупроводниковый переключатель 27, интерфейсный блок 28, и блок 29 включения освещения. Датчик 22 движения и газовый сенсор 10 связаны с контроллером 26 через интерфейсный блок 28. Контроллер 26 также связан с полупроводниковым переключателем 27, с блоком 29 включения освещения и с индикатором 24 загрязнения. Контроллер 26, интерфейсный блок 28 и блок 29 включения освещения связаны с выходом выпрямителя 25, на вход которого податся переменное напряжение от электрической сети. Выход полупроводникового переключателя 27 связан с вентилятором 9, а питание его осуществляется от электрической сети. Устройство очистки воздуха работает следующим образом. При входе курильщика в заданную область (под кожух 1) датчик 22 движения через интерфейсный блок 28 подат сигнал на контроллер 26, который в свою очередь подат сигналы на полупроводниковый переключатель 27, блок 29 включения освещения и индикатор 24 загрязнения. В результате включается освещение, приводится в действие вентилятор 9, и зажигается индикатор 24 загрязнения. При работе вентилятора 9 воздух засасывается через пром 2 в кожухе 1, по каналу 3, сообщающемуся с воздуховодом 6 дополнительного вертикально ориентированного кожуха 5, поступает к фильтрам 8, проходит по выводному каналу 7 и через отверстие 12 выбрасывается наружу. Таким образом, в зоне под кожухом 1 создатся небольшое разряжение, и табачный дым не распространяется за пределы области, расположенной под кожухом 1, а поступает вместе с засасываемым воздухом в канал 3. В фильтрах 8 воздух очищается, а степень его остаточного загрязнения фиксируется газовым сенсором 10, расположенным непосредственно перед выходным отверстием 12. Свечение индикатора 24 загрязнения зависит от сигнала,полученного от контроллера 26, при этом сигнал, подаваемый контроллером на индикатор 24 загрязне-2 008552 ния в свою очередь зависит от полученного сигнала от газового сенсора. Индикатор загрязнения может быть выполнен, например, состоящим из трх секций, каждая из которых содержит источник света с определнным спектральным составом, например, зелного, жлтого и красного свечения. При очищенном в достаточной степени воздухе контроллер в соответствии с поступившем от газового сенсора сигналом дат команду на включение индикатора загрязнения в режиме, например, зелного свечения. При достижении определнного, заранее заданного уровня загрязнений в воздухе, выходящем наружу, сигнал от газового сенсора вызывает команду контроллера на включение, например, жлтого свечения индикатора загрязнений, что свидетельствует о необходимости скорой замены фильтров 8. При появлении красного свечения индикатора загрязнений, т.е. при полном загрязнении фильтров, вентилятор обесточивается, и фильтры подлежат замене. При этом замена фильтров не вызывает затруднений, поскольку они могут быть расположены по высоте на уровне, доступном без использования каких-либо дополнительных приспособлений, например, лестницы. При завершении курения окурок 21 опускается в пепельницу 15 и попадает на створки 19 клапана 18. Под действием веса окурка створки поворачиваются, пропуская окурок в урну 14, а затем с помощью противовесов 20 возвращаются в закрытое положение. При этом из области 17, расположенной между пепельницей и клапаном, отсасывается воздух благодаря наличию дополнительного канала 16, связанного с каналом 3 воздуховода кожуха 1. В результате запах от непогашенного окурка не распространяется,причм отсос воздуха из области, находящейся между пепельницей и клапаном, способствует и более быстрому прекращению горения непогашенного окурка. После прекращения движения в зоне действия датчика движения через установленный промежуток времени от него поступает сигнал на контроллер, который в свою очередь дат команду на выключение освещения и на выключение вентилятора или перевода его в режим пониженного расхода воздуха. Последний случай предпочтителен, поскольку при таком режиме работы вентилятора расход потребляемой электроэнергии незначителен, и практически отсутствует производимый вентилятором шум, при этом воздух в помещении постоянно очищается. Использование описанного выше устройства, позволяя отказаться от необходимости наличия стационарной вентиляции и расходов на е очистку при организации места для курения, обеспечивает предотвращение выброса образующихся при курении дыма и газов в атмосферу и полное отсутствие запаха табачного дыма в помещении. Кроме того, данное устройство позволяет обеспечить постоянную очистку воздуха в помещении. Более того, наличие, например, в офисе такого устройства позволит исключить конфликты курящих сотрудников с некурящими, защищая последних от пассивного курения и неприятных запахов, а также сэкономить рабочее время. При этом данное устройство не требует его крепления к стенам, потолку, полу в помещении, т.е. может быть установлено в любом месте и допускает перемещение в любое место помещения по желанию пользователей. При необходимости, например, в местах большого скопления людей (вокзалы, аэропорты) может быть установлено несколько совмещнных устройств, описанных выше. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство очистки воздуха в помещении, содержащее кожух с входным промом со стороны его нижней поверхности и каналом воздуховода, средства установки кожуха над заданной областью помещения, средства всасывания воздуха через указанный пром, выпускное отверстие в кожухе для вывода воздуха в направлении от заданной области помещения и средства очистки воздуха, расположенные между входным промом и выпускными отверстиями, характеризующееся тем, что оно снабжено блоком автоматического управления и связанными с ним датчиком движения, средствами освещения, газовым сенсором и индикатором загрязнения, при этом средства установки кожуха представляют собой вертикальные панели, ограничивающие заданную область помещения с трх сторон, газовый сенсор расположен по потоку после средств очистки воздуха, а средства всасывания воздуха связаны с автоматическим блоком управления. 2. Устройство по п.1, характеризующееся тем, что оно снабжено дополнительным вертикально ориентированным кожухом, в котором образованы вертикальный воздуховод и выводной канал, при этом вертикальный воздуховод в верхней части сообщн с указанным каналом воздуховода кожуха, а в нижней - с выводным каналом, сообщающимся в верхней части с выпускным отверстием, газовый сенсор расположен в выводном канале, а средства всасывания воздуха и средства очистки воздуха расположены в дополнительном кожухе. 3. Устройство по любому из пп.1 или 2, характеризующееся тем, что средства очистки воздуха выполнены в виде съмных фильтров. 4. Устройство по п.1, характеризующееся тем, что средства всасывания воздуха выполнены с возможностью регулирования расхода воздуха. 5. Устройство по п.1, характеризующееся тем, что оно снабжено установленной на одной из вертикальных панелей урной с пепельницей и дополнительным каналом, связывающим область в зоне пепельницы с каналом воздуховода кожуха.-3 008552 6. Устройство по п.5, характеризующееся тем, что между пепельницей и урной установлен клапан, а область в зоне пепельницы, связанная с каналом воздуховода кожуха, расположена перед клапаном. 7. Устройство по п.6, характеризующееся тем, что клапан выполнен в виде поворотных заслонок с противовесами, удерживающими заслонки в закрытом положении, причм вес противовесов выбран из условия обеспечения поворота заслонок от попадания на них окурка.
