Низкоуступная камнерезная машина

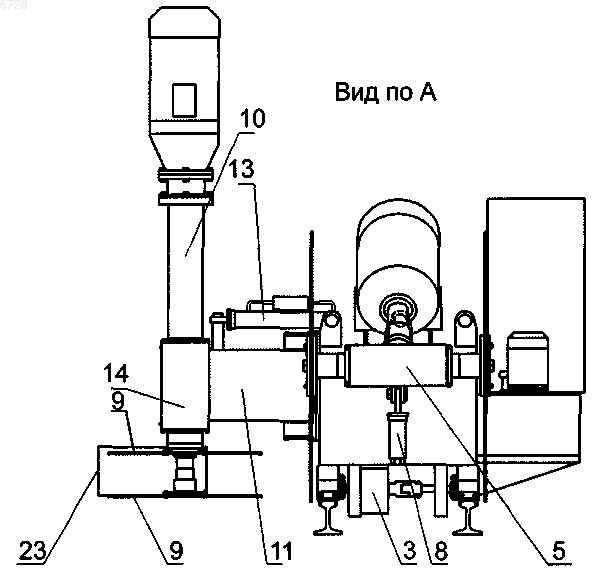

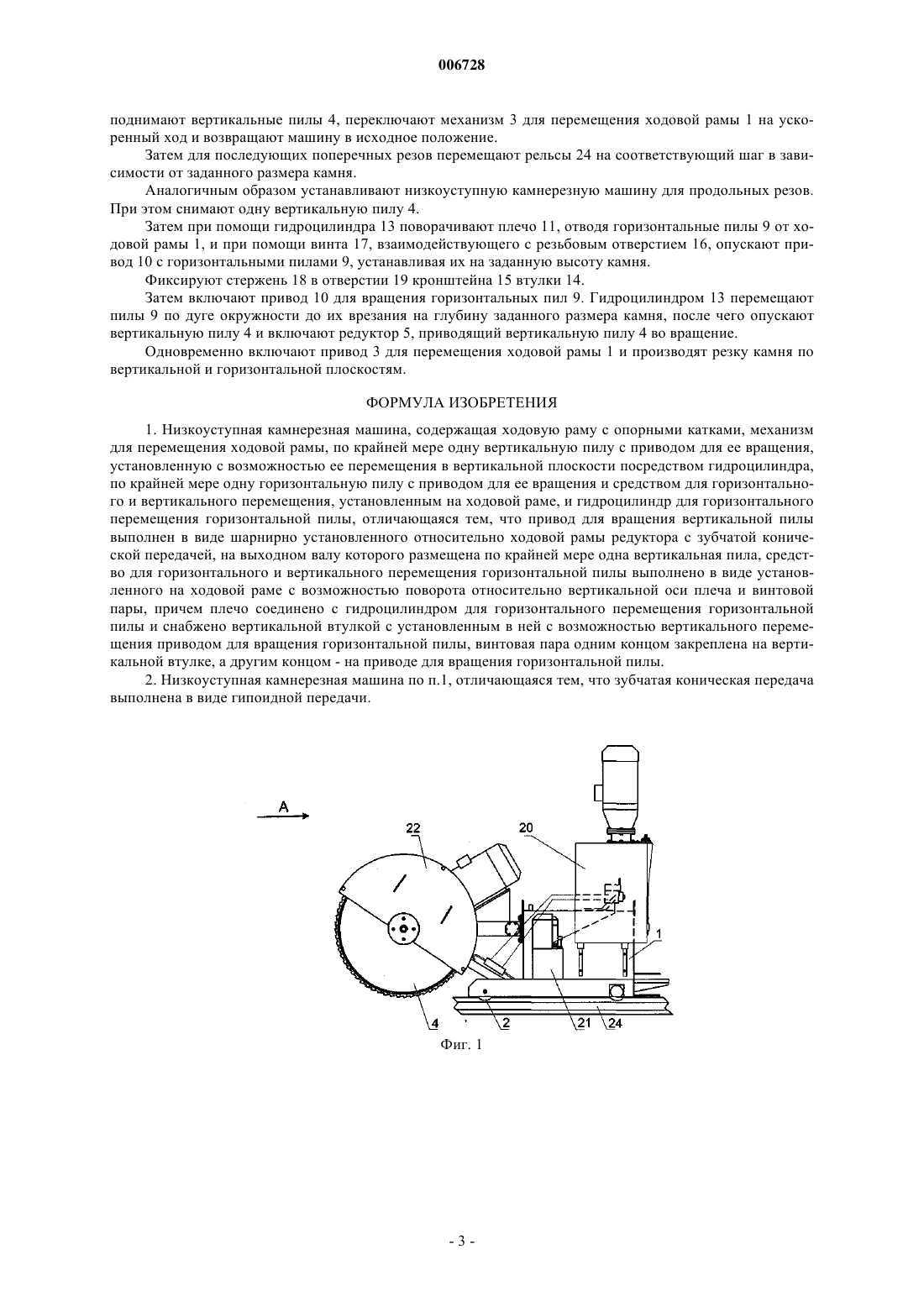

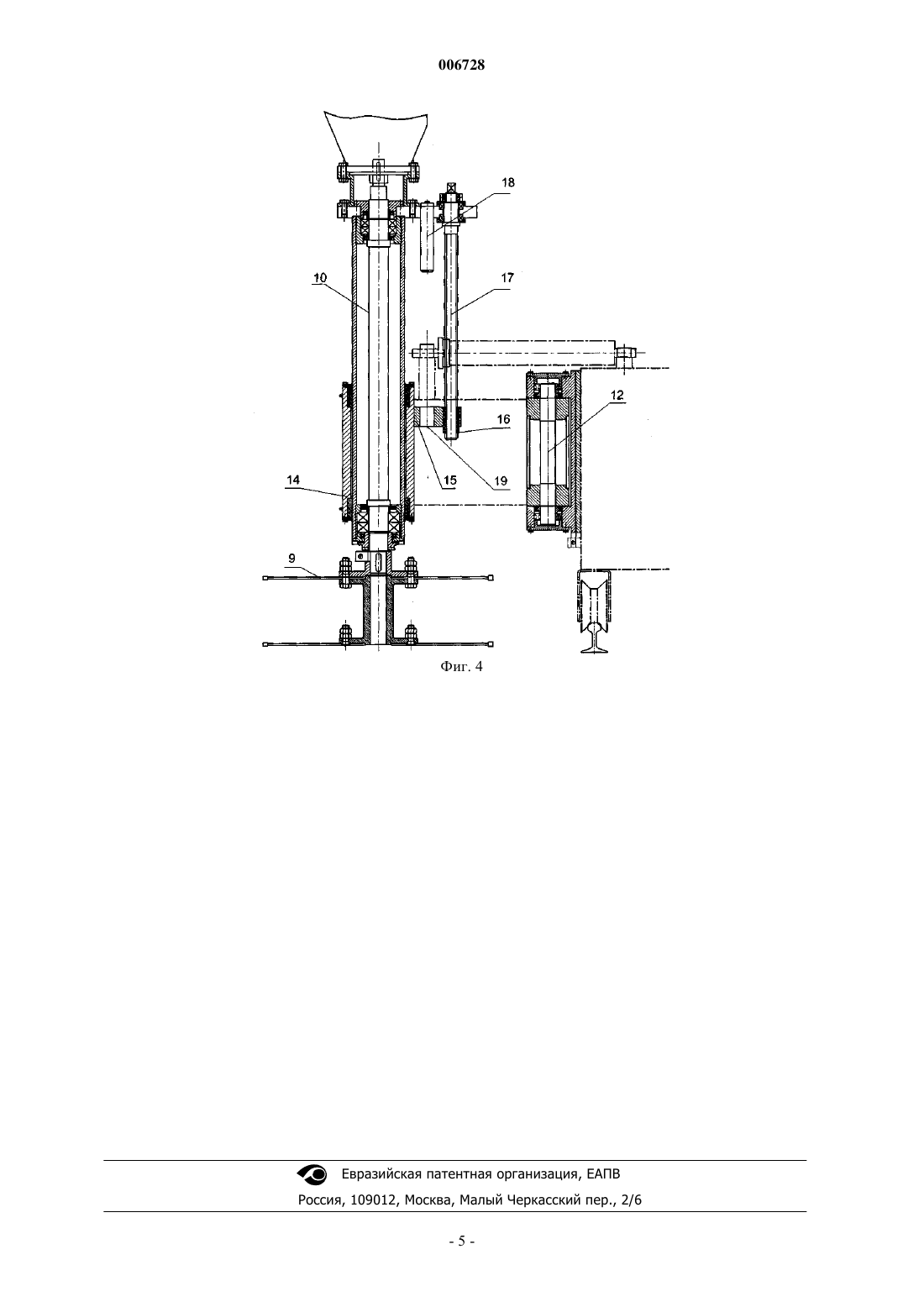

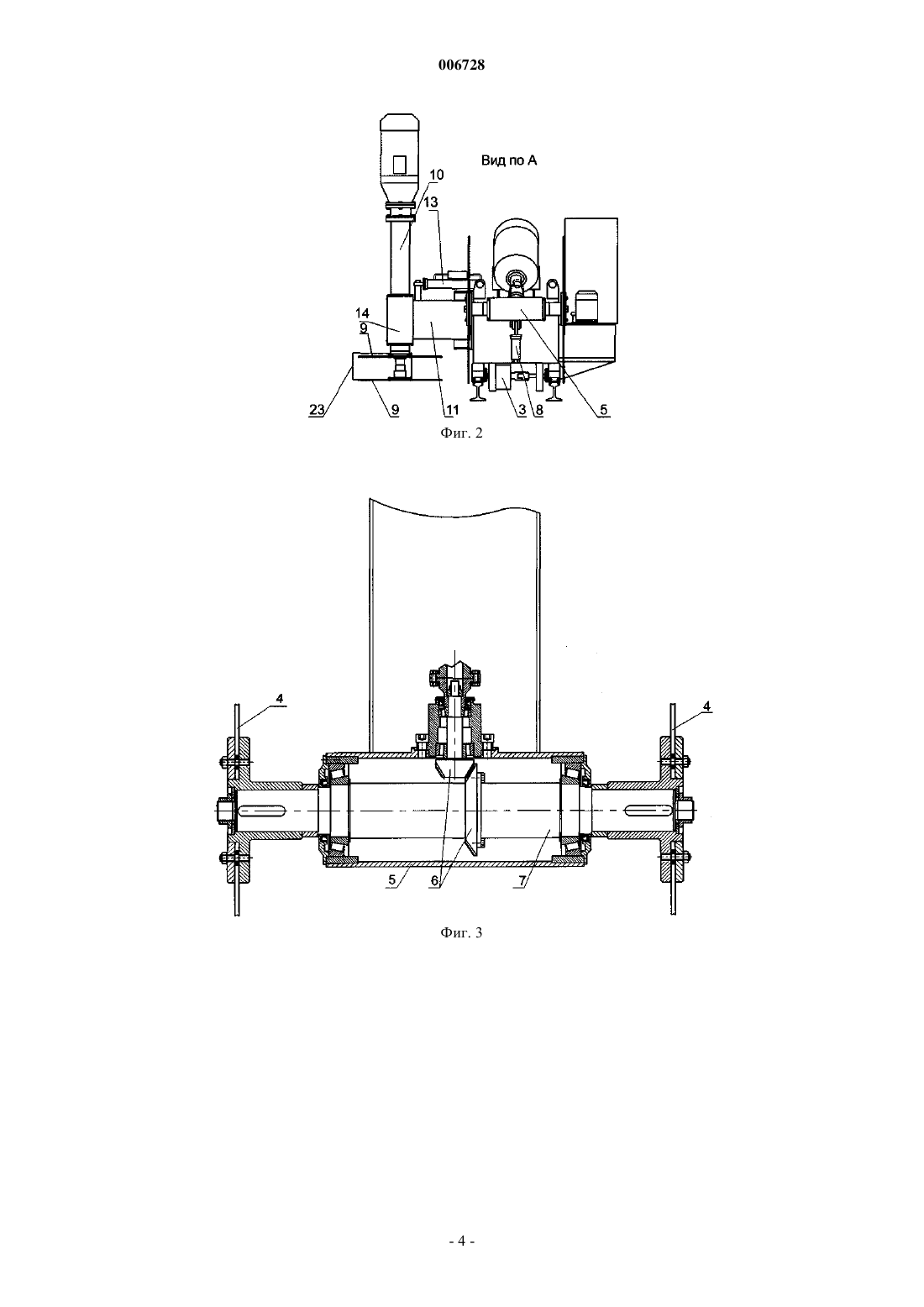

006728 Изобретение относится к горной промышленности и может быть использовано для добычи стенового камня, а именно стеновых каменных блоков в открытых карьерах. Известна камнерезная машина, включающая ходовую раму с образованным жестко соединенными между собой передней и задней поперечными балками и двумя продольными балками проемом и с опорными катками, механизм перемещения ходовой рамы, закрепленные соответственно на передней и задней поперечных балках ходовой рамы направляющие, расположенную над проемом ходовой рамы и установленную с возможностью перемещения относительно ходовой рамы по направляющим пильную тележку, механизм перемещения пильной тележки, горизонтальную пилу с размещенным на пильной тележке приводом для ее вращения, редуктор которого жестко соединен с пильной тележкой, и вертикальную пилу, которая размещена на выходном валу редуктора привода для вращения вертикальной пилы, расположена за габаритами ходовой рамы с внешней стороны задней поперечной балки и установлена с возможностью перемещения посредством гидроцилиндра в вертикальной плоскости, перпендикулярной к продольной оси задней поперечной балки ходовой рамы, при этом корпус редуктора привода для вращения вертикальной пилы шарнирно соединен с пильной тележкой и установлен с возможностью поворота относительно последней в вертикальной плоскости, а гидроцилиндр шарнирно соединен своими концами соответственно с корпусом редуктора привода для вращения вертикальной пилы и с пильной тележкой (см. патент РФ на изобретение 2047772, МПК 6 Е 21 С 47/10, приоритет от 04.06.92, опубликованный 10.11.1995 г. Камнерезная машина). Направляющие, закрепленные соответственно на передней и задней поперечных балках ходовой рамы, пильная тележка, расположенная над проемом ходовой рамы и установленная с возможностью перемещения относительно ходовой рамы по направляющим, а также механизм перемещения пильной тележки усложняют камнерезную машину и увеличивают ее габариты. Наиболее близкой по технической сущности является низкоуступная камнерезная машина, содержащая ходовую раму с опорными катками, механизм для перемещения ходовой рамы, каретку, установленную на ходовой раме (средство для горизонтального и вертикального перемещения горизонтальной пилы), по крайней мере одну горизонтальную пилу с приводом для ее вращения, установленную на каретке с возможностью горизонтального и вертикального перемещения посредством гидроцилиндров, и по крайней мере одну вертикальную пилу, установленную с возможностью ее перемещения в вертикальной плоскости посредством второго гидроцилиндра, и привод для вращения вертикальной пилы, в частности ременный привод с вариатором (см. Рекламный проспект итальянской фирмы INDUSTRIEDAMIKO MACCHINA COMBINATA TIPO PESANTE EXTRA E-Mail: industriedamikolibero.it,26.11.2003 год.). Недостатком известной камнерезной машины является ее ненадежность в работе, связанная с наличием ременной передачи, необходимой для передачи движения между валом привода вертикальных пил и находящимся на значительном расстоянии валом, на котором расположены вертикальные пилы, что требует дополнительного передаточного механизма, в частности вариатора, что, в свою очередь, усложняет машину, а также увеличивает ее габаритные размеры. Наличие установленной на ходовой раме каретки, на которой расположены горизонтальной пилы с приводом для их вращения с возможностью вертикального и горизонтального перемещения посредством гидроцилиндров, также усложняет машину. Технический результат изобретения направлен на упрощение низкоуступной камнерезной машины,повышение надежности и снижение ее габаритов. Указанный технический результат достигается тем, что в низкоуступной камнерезной машине, содержащей ходовую раму с опорными катками, механизм для перемещения ходовой рамы, по крайней мере одну вертикальную пилу с приводом для ее вращения, установленную с возможностью ее перемещения в вертикальной плоскости посредством гидроцилиндра, по крайней мере одну горизонтальную пилу с приводом для ее вращения и средством для горизонтального и вертикального перемещения, установленным на ходовой раме, и гидроцилиндр для горизонтального перемещения горизонтальной пилы,согласно изобретению привод для вращения вертикальной пилы выполнен в виде шарнирно установленного относительно ходовой рамы редуктора с зубчатой конической передачей, на выходном валу которого размещена по крайней мере одна вертикальная пила, средство для горизонтального и вертикального перемещения горизонтальной пилы выполнено в виде установленного на ходовой раме с возможностью поворота относительно вертикальной оси плеча и винтовой пары, причем плечо соединено с гидроцилиндром для горизонтального перемещения горизонтальной пилы и снабжено вертикальной втулкой с установленным в ней с возможностью вертикального перемещения приводом для вращения горизонтальной пилы, винтовая пара одним концом закреплена на вертикальной втулке, а другим концом - на приводе для вращения горизонтальной пилы. Зубчатая коническая передача выполнена в виде гипоидной передачи. Выполнение привода для вращения вертикальной пилы в виде шарнирно установленного относительно ходовой рамы редуктора с зубчатой конической передачей, на выходном валу которого размещена вертикальная пила, позволяет уменьшить габаритные размеры привода, упростить низкоуступную камнерезную машину и повысить ее надежность.-1 006728 Выполнение зубчатой конической передачи в виде гипоидной передачи позволяет сделать ее бесшумной и более надежной, а также повысить кинематическую точность и крутильную жесткость при передаче движения, что позволяет снизить нагрузку на лезвия вертикальной пилы и повысить скорость резания камня. Выполнение средства для горизонтального и вертикального перемещения горизонтальной пилы в виде установленного на ходовой раме с возможностью поворота относительно вертикальной оси плеча и винтовой пары, причем плечо соединено с гидроцилиндром для горизонтального перемещения горизонтальной пилы и снабжено вертикальной втулкой с установленным в ней с возможностью вертикального перемещения приводом для вращения горизонтальной пилы, закрепление винтовой пары одним концом на вертикальной втулке, а другим концом - на приводе для вращения горизонтальной пилы, не требует дополнительных механизмов для осуществления как горизонтального, так и вертикального перемещения горизонтальной пилы, что позволяет упростить машину и тем самым повысить е надежность, а также сделать машину компактной и уменьшить ее габариты. Технических решений, совпадающих с совокупностью существенных признаков изобретения, не выявлено, что позволяет сделать вывод о соответствии изобретения условию патентоспособности новизна. Заявляемые существенные признаки изобретения, предопределяющие получение указанного технического результата, явным образом не следуют из уровня техники, что позволяет сделать вывод о соответствии изобретения условию патентоспособности изобретательский уровень. Условие патентоспособности промышленная применимость подтверждено на примере конкретного выполнения низкоуступной камнерезной машины для добычи стенового камня. На фиг. 1 изображен общий вид низкоуступной камнерезной машины; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - привод для вращения вертикальной пилы в разрезе; на фиг. 4 - средство для горизонтального и вертикального перемещения горизонтальной пилы с местными разрезами. Низкоуступная камнерезная машина содержит ходовую раму 1 с опорными катками 2, механизм для перемещения ходовой рамы 3 (фиг. 2), вертикальные пилы 4 с приводом для их вращения, выполненным в виде шарнирно установленного относительно ходовой рамы 1 редуктора 5 с зубчатой конической передачей 6 (фиг. 3), на выходном валу 7 которого установлены вертикальные пилы 4, при этом редуктор 5 соединен с гидроцилиндром 8, другой конец которого установлен на ходовой раме 1. Низкоуступная камнерезная машина содержит горизонтальные пилы 9 с приводом 10 для их вращения и средство для горизонтального и вертикального перемещения горизонтальных пил 9, выполненное в виде плеча 11 и винтовой пары (фиг. 4). Плечо 11 установлено на ходовой раме 1 с возможностью поворота относительно вертикальной оси 12 (фиг. 4) и соединено с гидроцилиндром 13 для горизонтального перемещения горизонтальных пил 9. На конце плеча 11 расположена вертикальная втулка 14, в которой с возможностью вертикального перемещения установлен привод 10 для вращения горизонтальных пил 9. На вертикальной втулке 14 установлен кронштейн 15, на конце которого выполнено резьбовое отверстие 16. Винтовая пара включает винт 17, закрепленный на приводе 10 для вращения горизонтальных пил 9,и кронштейн 15 с резьбовым отверстием 16. Для фиксации от прокручивания привода 10 при его пуске служит стержень 18, закрепленный на приводе 10, взаимодействующий с отверстием 19, выполненным в кронштейне 15 вертикальной втулки 14. Низкоуступная камнерезная машина снабжена пультом управления 20 и гидравлической станцией 21, установленной на ходовой раме 1 и соединенной с гидроцилиндрами 8 и 13. Вертикальные 4 и горизонтальные 9 пилы снабжены защитными кожухами 22 и 23 соответственно. Для установки низкоуступной камнерезной машины на поперечные резы используют шаблон (на чертеже не показан) и рельсы 24. Низкоуступная камнерезная машина работает следующим образом. Для поперечных резов при помощи шаблона (на чертеже не показан) устанавливают рельсы 23, на которые ставят ходовую раму 1,совмещая опорные катки 2 с рельсами 24. Горизонтальные пилы 9 и вертикальные пилы 4 находятся в поднятом состоянии, при этом первые прижаты к ходовой раме 1. На пульте 20 включают привод для вращения вертикальных пил 4. При помощи зубчатой конической передачи 6, выполненной в виде гипоидной передачи, редуктора 5 крутящий момент передают на выходной вал 7 и далее - на вертикальные пилы 4. Кнопкой с пульта управления 20 опускают вертикальные пилы 4 при помощи гидроцилиндра 8. Включают механизм 3 для перемещения ходовой рамы 1. Низкоуступная камнерезная машина на рабочей скорости начинает выпиливать камень по всей длине поперечного реза. В процессе резки вертикальная подача вертикальных пил 4 происходит под действием гидроцилиндра 8, соединенного с гидравлической станцией 21. После остановки низкоуступной камнерезной машины в конце реза кнопкой с пульта управления 20-2 006728 поднимают вертикальные пилы 4, переключают механизм 3 для перемещения ходовой рамы 1 на ускоренный ход и возвращают машину в исходное положение. Затем для последующих поперечных резов перемещают рельсы 24 на соответствующий шаг в зависимости от заданного размера камня. Аналогичным образом устанавливают низкоуступную камнерезную машину для продольных резов. При этом снимают одну вертикальную пилу 4. Затем при помощи гидроцилиндра 13 поворачивают плечо 11, отводя горизонтальные пилы 9 от ходовой рамы 1, и при помощи винта 17, взаимодействующего с резьбовым отверстием 16, опускают привод 10 с горизонтальными пилами 9, устанавливая их на заданную высоту камня. Фиксируют стержень 18 в отверстии 19 кронштейна 15 втулки 14. Затем включают привод 10 для вращения горизонтальных пил 9. Гидроцилиндром 13 перемещают пилы 9 по дуге окружности до их врезания на глубину заданного размера камня, после чего опускают вертикальную пилу 4 и включают редуктор 5, приводящий вертикальную пилу 4 во вращение. Одновременно включают привод 3 для перемещения ходовой рамы 1 и производят резку камня по вертикальной и горизонтальной плоскостям. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Низкоуступная камнерезная машина, содержащая ходовую раму с опорными катками, механизм для перемещения ходовой рамы, по крайней мере одну вертикальную пилу с приводом для ее вращения,установленную с возможностью ее перемещения в вертикальной плоскости посредством гидроцилиндра,по крайней мере одну горизонтальную пилу с приводом для ее вращения и средством для горизонтального и вертикального перемещения, установленным на ходовой раме, и гидроцилиндр для горизонтального перемещения горизонтальной пилы, отличающаяся тем, что привод для вращения вертикальной пилы выполнен в виде шарнирно установленного относительно ходовой рамы редуктора с зубчатой конической передачей, на выходном валу которого размещена по крайней мере одна вертикальная пила, средство для горизонтального и вертикального перемещения горизонтальной пилы выполнено в виде установленного на ходовой раме с возможностью поворота относительно вертикальной оси плеча и винтовой пары, причем плечо соединено с гидроцилиндром для горизонтального перемещения горизонтальной пилы и снабжено вертикальной втулкой с установленным в ней с возможностью вертикального перемещения приводом для вращения горизонтальной пилы, винтовая пара одним концом закреплена на вертикальной втулке, а другим концом - на приводе для вращения горизонтальной пилы. 2. Низкоуступная камнерезная машина по п.1, отличающаяся тем, что зубчатая коническая передача выполнена в виде гипоидной передачи.
