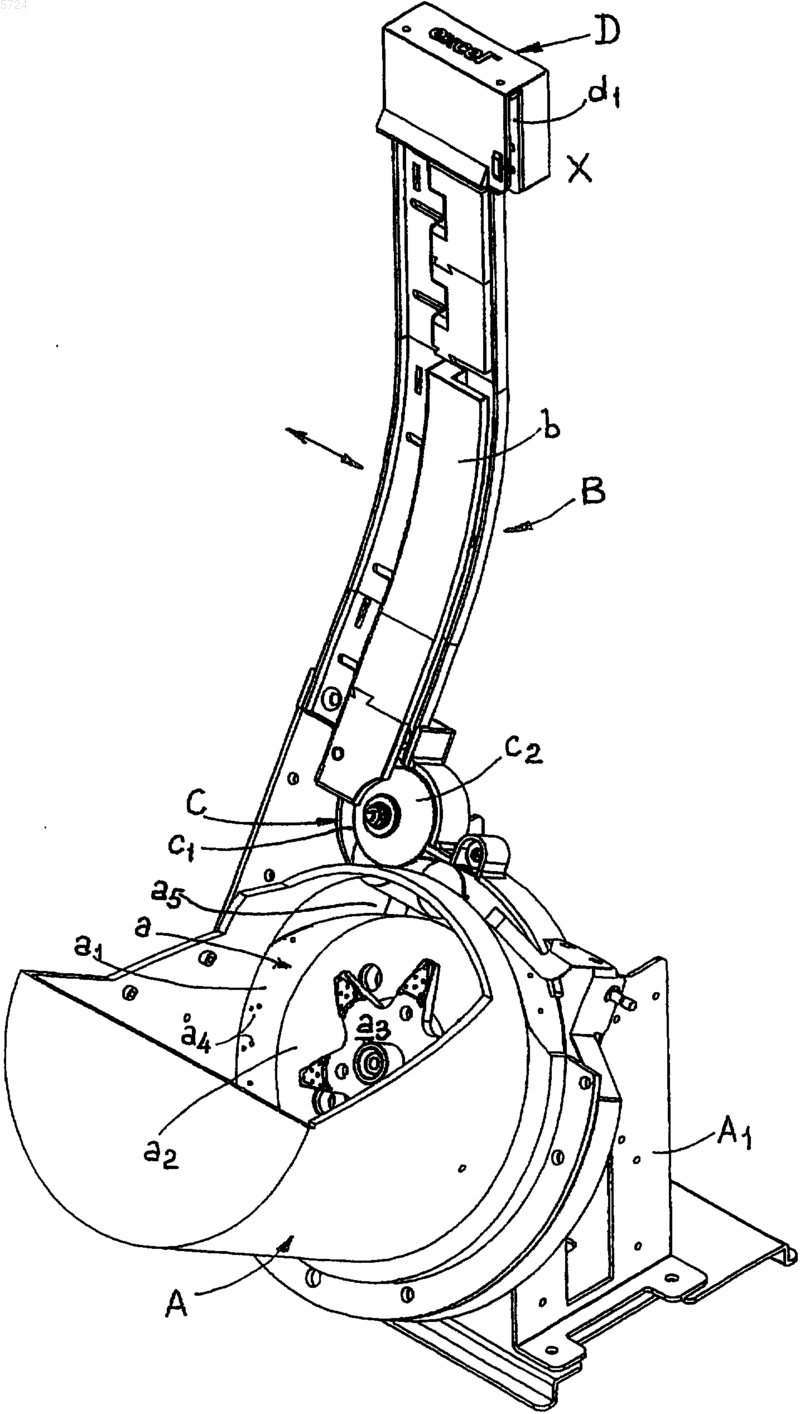

Устройство для выдачи дискообразных объектов, таких как монеты

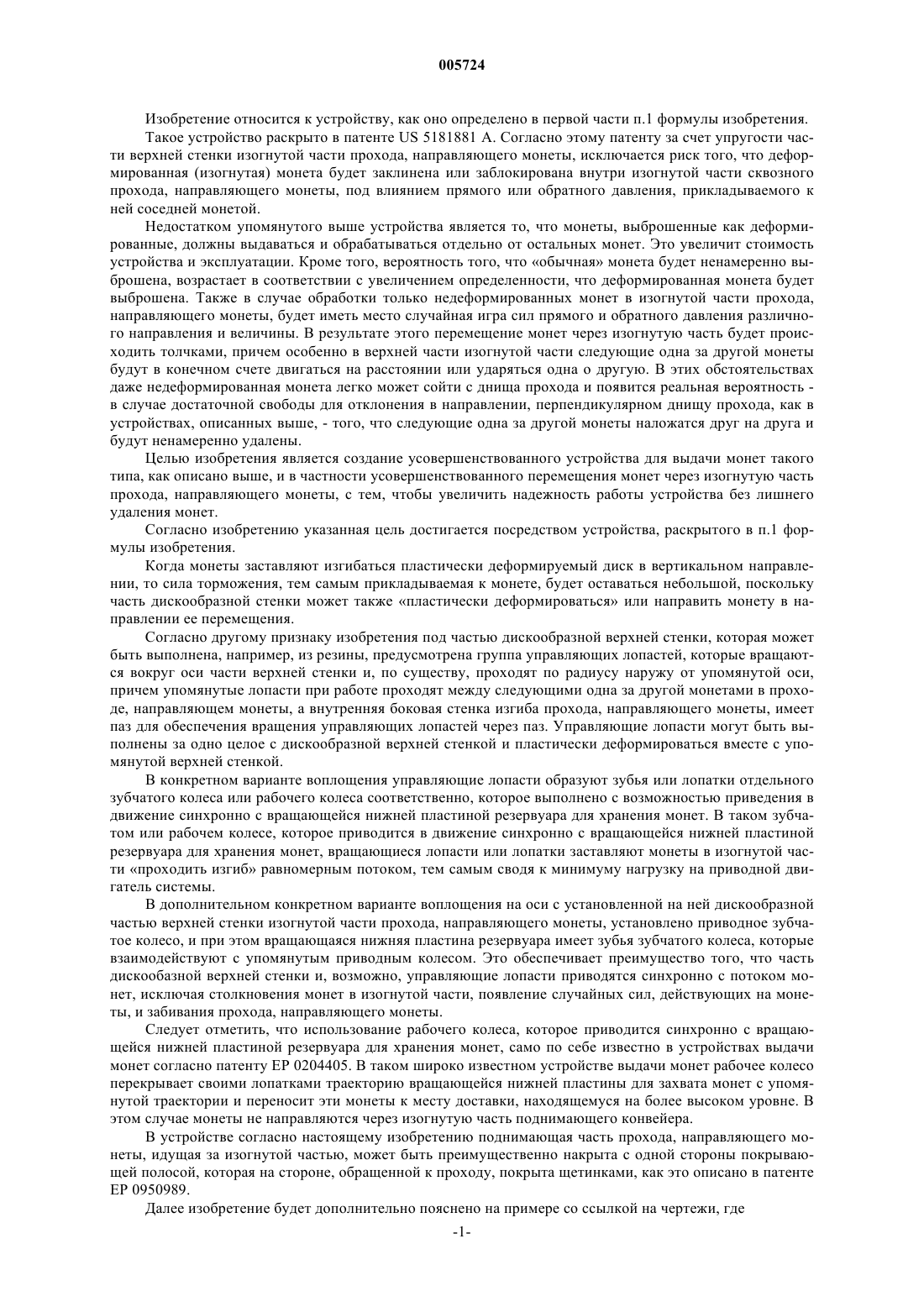

005724 Изобретение относится к устройству, как оно определено в первой части п.1 формулы изобретения. Такое устройство раскрыто в патенте US 5181881 А. Согласно этому патенту за счет упругости части верхней стенки изогнутой части прохода, направляющего монеты, исключается риск того, что деформированная (изогнутая) монета будет заклинена или заблокирована внутри изогнутой части сквозного прохода, направляющего монеты, под влиянием прямого или обратного давления, прикладываемого к ней соседней монетой. Недостатком упомянутого выше устройства является то, что монеты, выброшенные как деформированные, должны выдаваться и обрабатываться отдельно от остальных монет. Это увеличит стоимость устройства и эксплуатации. Кроме того, вероятность того, что обычная монета будет ненамеренно выброшена, возрастает в соответствии с увеличением определенности, что деформированная монета будет выброшена. Также в случае обработки только недеформированных монет в изогнутой части прохода,направляющего монеты, будет иметь место случайная игра сил прямого и обратного давления различного направления и величины. В результате этого перемещение монет через изогнутую часть будет происходить толчками, причем особенно в верхней части изогнутой части следующие одна за другой монеты будут в конечном счете двигаться на расстоянии или ударяться одна о другую. В этих обстоятельствах даже недеформированная монета легко может сойти с днища прохода и появится реальная вероятность в случае достаточной свободы для отклонения в направлении, перпендикулярном днищу прохода, как в устройствах, описанных выше, - того, что следующие одна за другой монеты наложатся друг на друга и будут ненамеренно удалены. Целью изобретения является создание усовершенствованного устройства для выдачи монет такого типа, как описано выше, и в частности усовершенствованного перемещения монет через изогнутую часть прохода, направляющего монеты, с тем, чтобы увеличить надежность работы устройства без лишнего удаления монет. Согласно изобретению указанная цель достигается посредством устройства, раскрытого в п.1 формулы изобретения. Когда монеты заставляют изгибаться пластически деформируемый диск в вертикальном направлении, то сила торможения, тем самым прикладываемая к монете, будет оставаться небольшой, поскольку часть дискообразной стенки может также пластически деформироваться или направить монету в направлении ее перемещения. Согласно другому признаку изобретения под частью дискообразной верхней стенки, которая может быть выполнена, например, из резины, предусмотрена группа управляющих лопастей, которые вращаются вокруг оси части верхней стенки и, по существу, проходят по радиусу наружу от упомянутой оси,причем упомянутые лопасти при работе проходят между следующими одна за другой монетами в проходе, направляющем монеты, а внутренняя боковая стенка изгиба прохода, направляющего монеты, имеет паз для обеспечения вращения управляющих лопастей через паз. Управляющие лопасти могут быть выполнены за одно целое с дискообразной верхней стенкой и пластически деформироваться вместе с упомянутой верхней стенкой. В конкретном варианте воплощения управляющие лопасти образуют зубья или лопатки отдельного зубчатого колеса или рабочего колеса соответственно, которое выполнено с возможностью приведения в движение синхронно с вращающейся нижней пластиной резервуара для хранения монет. В таком зубчатом или рабочем колесе, которое приводится в движение синхронно с вращающейся нижней пластиной резервуара для хранения монет, вращающиеся лопасти или лопатки заставляют монеты в изогнутой части проходить изгиб равномерным потоком, тем самым сводя к минимуму нагрузку на приводной двигатель системы. В дополнительном конкретном варианте воплощения на оси с установленной на ней дискообразной частью верхней стенки изогнутой части прохода, направляющего монеты, установлено приводное зубчатое колесо, и при этом вращающаяся нижняя пластина резервуара имеет зубья зубчатого колеса, которые взаимодействуют с упомянутым приводным колесом. Это обеспечивает преимущество того, что часть дискообазной верхней стенки и, возможно, управляющие лопасти приводятся синхронно с потоком монет, исключая столкновения монет в изогнутой части, появление случайных сил, действующих на монеты, и забивания прохода, направляющего монеты. Следует отметить, что использование рабочего колеса, которое приводится синхронно с вращающейся нижней пластиной резервуара для хранения монет, само по себе известно в устройствах выдачи монет согласно патенту ЕР 0204405. В таком широко известном устройстве выдачи монет рабочее колесо перекрывает своими лопатками траекторию вращающейся нижней пластины для захвата монет с упомянутой траектории и переносит эти монеты к месту доставки, находящемуся на более высоком уровне. В этом случае монеты не направляются через изогнутую часть поднимающего конвейера. В устройстве согласно настоящему изобретению поднимающая часть прохода, направляющего монеты, идущая за изогнутой частью, может быть преимущественно накрыта с одной стороны покрывающей полосой, которая на стороне, обращенной к проходу, покрыта щетинками, как это описано в патенте ЕР 0950989. Далее изобретение будет дополнительно пояснено на примере со ссылкой на чертежи, где-1 005724 фиг. 1 изображает вид в перспективе полного устройства согласно изобретению, предназначенного для использования в игровом автомате; фиг. 2 А - вид в перспективе в увеличенном масштабе изогнутой части между конвейером, поднимающим монеты, (эскалатором) и резервуаром для монет (хоппером); фиг. 2 В - вид, как он представлен на фиг. 2 А, после удаления покрывающего диска; фиг. 2 С - вид в перспективе изогнутой части, как она представлена на фиг. 2 А и 2 В, на котором отдельное рабочее колесо используется в качестве варианта, причем рабочее колесо размещено под покрывающим диском, который не показан на этой фигуре; и фиг. 3 - вид в перспективе детали части верхнего конца конвейера, поднимающего монеты. Устройство, показанное на фиг. 1, является комбинацией резервуара А для подачи или хранения монет и конвейера В, поднимающего монеты, с транзитной изогнутой частью С между ними. Резервуар для монет, также называемый хоппер, широко известен, он установлен на основании А 1 и имеет наклонную нижнюю пластину а, которая, как видно на чертежах, выполнена с возможностью приведения в движение против стрелки часов с помощью приводного двигателя (не показан). Нижняя пластина а имеет круговую наружную часть а 1 и центральную дискообразную часть а 2 меньшего диаметра, причем последняя занимает положение, поднятое над плоскостью круговой части а 1 нижней пластины на величину порядка толщины монеты, подлежащей обработке. Более того, центральная часть а 2 нижней пластины размещает толкатель а 3 монет в форме звезды, и наружная круговая часть а 1 нижней пластины снабжена управляющими штырями а 4, разнесенными по ее периферии. При работе в резервуаре А, (частично) заполненном монетами и нижней пластиной, вращающейся против часовой стрелки (см. фиг. 1), в нижней области резервуара с помощью толкателя а 3 монет образуется кольцо из монет, которые захвачены между управляющими штырями а 4 и лежат ровно на наружной круговой части а 1 нижней пластины. Монеты из этого кольца монет берутся управляющими штырями а 4 и перемещаются ими наверх с правой стороны резервуара в правый верхний сектор, где монеты удерживаются своими периферийными краями на периферийном краю центральной части а 2 нижней пластины, функционирующей как опорный выступ. В верхнем секторе, слева на фиг. 1, имеется подающий скребок а 5. Монеты, достигающие самого высокого положения на наружной круговой части а 1 нижней пластины, снимаются скребком а 5 с опорного выступа периферийного края центральной части а 2 нижней пластины и затем направляются по(по меньшей мере) по существу проходящему горизонтально верхнему краю этого скребка так, чтобы образовать (по существу) горизонтальный поток монет, который направлен по касательной к опорному выступу центральной части а 2 нижней пластины. Этот поток монет выдается из резервуара А с монетами через выходное отверстие для монет под влиянием сил давления, которые приложены управляющими штырями а 4 к отдельным монетам в потоке монет. Выходное отверстие для монет образовано путем местного прерывания стенки резервуара. Поток монет, покидающий резервуар А, сначала поворачивается наверх на угол примерно 90 в плоскости круговой части а 1 нижней пластины перед тем, как проталкиваться далее наверх по конвейеру В, поднимающего монеты, к месту Х доставки. Поворот потока монет из резервуара А с монетами наверх на угол 90 имеет место в изогнутой части С, которая может быть дополнительно описана ниже. Сначала сошлемся на фиг. 2 В, на которой показана изогнутая часть, полностью открытая, поскольку гибкая дискообразная покрывающая стенка согласно изобретению снята с нее. Фиг. 2 В представляет момент, в который монета М почти полностью вышла из резервуара А для монет и почти утратила свой контакт с управляющим штырем а 4, благодаря которому она больше не выталкивается отдельно и, следовательно, находится на грани падения назад к следующей монете M1. Будет ясно, что эта тенденция падать назад увеличивается весом монеты М 2, которая освободилась от своего управляющего штыря на более ранней стадии и почти прошла изгиб, в то время как ее периферийный край вошел в контакт с периферийным краем монеты М. В результате, монеты подняты толчками по изогнутой части С, так что есть вероятность того, что монета утратит свой контакт с ее несущим основанием, как уже объяснялось выше. Этот риск опрокидывания монеты в изогнутой части С увеличивается пропорционально диаметру монеты, и скорость, с которой распределяются монеты управляющими штырями а 4 из резервуара А с монетами, увеличивается. Изогнутая часть С имеет днище с с внешней стенкой С 1 изгиба, выступающей из нее наверх, который направляет монеты к поднимающему конвейеру В (фиг. 1). Для того чтобы избежать вышеописанной тенденции монет к опрокидыванию, имеется покрывающая стенка С 2, согласно изобретению, расположенная на заданном расстоянии над днищем с, которое удерживает монеты, перемещающиеся по изогнутой части С в контакте с днищем с изогнутой части С. Уровень покрывающей стенки С 2 над днищем с изогнутой части приспособлен или отрегулирован по диаметру самой маленькой монеты, при этом согнутые монеты или монеты с большей толщиной могут также проходить, поскольку покрывающая стенка с 2 может пластически деформироваться благодаря своей гибкости. Чтобы уменьшить на сколько возможно трение между дискообразной покрывающей стенкой с 2 и монетами, перемещающимися по изогнутой части С, покрывающая стенка установлена с возможностью вращения вокруг оси с 3 в варианте воплощения, представленном на фиг. 2 А. Преимущественно, гибкий диск с 2 приводится в движение-2 005724 со скоростью, которая согласуется со скоростью, с которой монеты перемещаются по изогнутой части С. С этой целью, как показано на фиг. 2 А и 2 В, часть днища с изогнутой части С может быть образована боковой стороной зубчатого колеса с 4, которое установлено на оси с 3 и которое приводится с соответствующим коэффициентом передачи круговой частью а 1 нижней пластины резервуара А с монетами, причем упомянутая круговая часть, таким образом, снабжена зубьями а 6 зубчатого колеса на своей наружной периферии. Как вариант, вместо использования такого зубчатого колеса с 4, контрольные лопасти или лопатки сами могут взаимодействовать с зубьями а 6 такого колеса. На самом деле, монета, перемещающаяся по изогнутой части, захвачена между двумя движущимися частями - зубчатым колесом с 4 и покрывающим диском с 2. Таким образом, трение, которое должно быть преодолено в изогнутой части,сведено к минимуму. Как показано штрихпунктирными линиями на фиг. 2 А, выступы с 5 в виде лопаток могут быть обеспечены на нижней стороне вращающегося покрывающего диска с 2, которые выступают на часть высоты промежутка между днищем с изогнутой части и покрывающим диском с 2. С помощью таких лопаток может быть получена полностью равномерная передача монет через изогнутую часть С к подъемному конвейеру В. Как вариант, лопатки с 5 могут быть выполнены либо как отдельное рабочее колесо с 5, как показано на фиг. 2 С, либо как выступы в форме лопаток на зубчатом колесе с 4. В каждом из случаев, представленных на фиг. 2 А, 2 В и 2 С, внешняя стена С 1 изгиба получена путем установки на плоское основание, часть которого составляет днище С изогнутой части, части с 6 пластины, которая в показанном примере выполнена за одно целое с подающим скребком а 5. Предпочтительно поднимающий конвейер В является типом конвейера, описанным в ЕР 0950989, и имеет проход, направляющий монеты, с днищем и боковыми стенками, выходящими из него, причем проход накрыт покрывающей полосой, покрытой щетинками. Посредством описанной комбинации резервуара А с монетами, поднимающего конвейера В и изогнутой части С между ними подача монет из резервуара А с монетами происходит в виде потока монет,который равномерно движется по изогнутой части С и поднимающему конвейеру В к месту Х доставки. Изменения толщины, если они имеют место, например, вызванные деформацией, не влияют на равномерный характер потока монет. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для выдачи дискообразных объектов, таких как монеты, содержащее резервуар для хранения монет с наклонной вращающейся нижней пластиной и имеющее выходное отверстие для монет, которое направлено по существу по касательной к нижней пластине в ее верхнем положении, причем упомянутая нижняя пластина выполнена с возможностью образовывать из монет в резервуаре непрерывный поток из движущихся одна за другой, ровно лежащих монет и выталкивать монеты из потока, начиная с верхнего положения вращающейся нижней пластины, одну за одной по существу по прямой траектории по существу в горизонтальном направлении к выходному отверстию и через него, и конвейер для подъема монет с уровня выходного отверстия резервуара для хранения монет к месту доставки, находящемся на более высоком уровне, причем упомянутый конвейер содержит сквозной проход, направляющий монеты, который по существу образован днищем и двумя противолежащими боковыми стенками, причем упомянутый проход на своем нижнем конце имеет изогнутую часть, которая соединяется с упомянутым выходным отверстием, изогнутая часть выполнена с возможностью размещения потока монет, выдаваемых через выходное отверстие упомянутого резервуара, и ровно лежащих на днище прохода, и изгиба размещенного потока монет по существу на 90 к поднимающей части прохода,направляющего монеты, при этом направляющее устройство имеет часть верхней стенки, установленную на уровне толщины монеты над проходом, направляющим монеты, и выполненную гибкой относительно днища прохода, отличающееся тем, что часть верхней стенки имеет форму диска, и эта часть верхней стенки установлена с возможностью вращения вокруг оси, которая примыкает к внутренней боковой стенке изгиба изогнутой части. 2. Устройство по п.1, отличающееся тем, что под дискообразной частью верхней стенки установлены управляющие лопасти с возможностью вращения вокруг оси части верхней стенки, причем лопасти проходят по существу наружу от упомянутой оси так, чтобы при работе проходить между следующими одна за другой монетами в проход, направляющий монеты, причем боковая стенка на внутренней стороне изгиба прохода, направляющего монеты, имеет паз для обеспечения вращения управляющих лопастей через этот паз. 3. Устройство по п.2, отличающееся тем, что управляющие лопасти выполнены за одно целое с дискообразной частью верхней стенки и могут пластически деформироваться вместе с упомянутой верхней стенкой. 4. Устройство по п.2, отличающееся тем, что управляющие лопасти образуют отдельное зубчатое колесо или рабочее колесо соответственно, которое установлено с возможностью приведения в движение синхронно с вращающейся нижней пластиной резервуара для хранения монет.-3 005724 5. Устройство по любому из пп.1, 2 или 3, отличающееся тем, что на оси с установленной на ней дискообразной частью верхней стенки изогнутой части прохода, направляющего монеты, установлено приводное зубчатое колесо, и при этом вращающаяся нижняя пластина резервуара имеет зубья зубчатого колеса, которые взаимодействуют с упомянутым приводным колесом. 6. Устройство по п.3, отличающееся тем, что часть изогнутой части прохода, направляющего монеты, образована боковой стороной зубчатого колеса, установленного на оси.
