Свариваемый гибкий полимерный материал с нанесенным рисунком для изготовления натяжных конструкций типа декоративных потолков

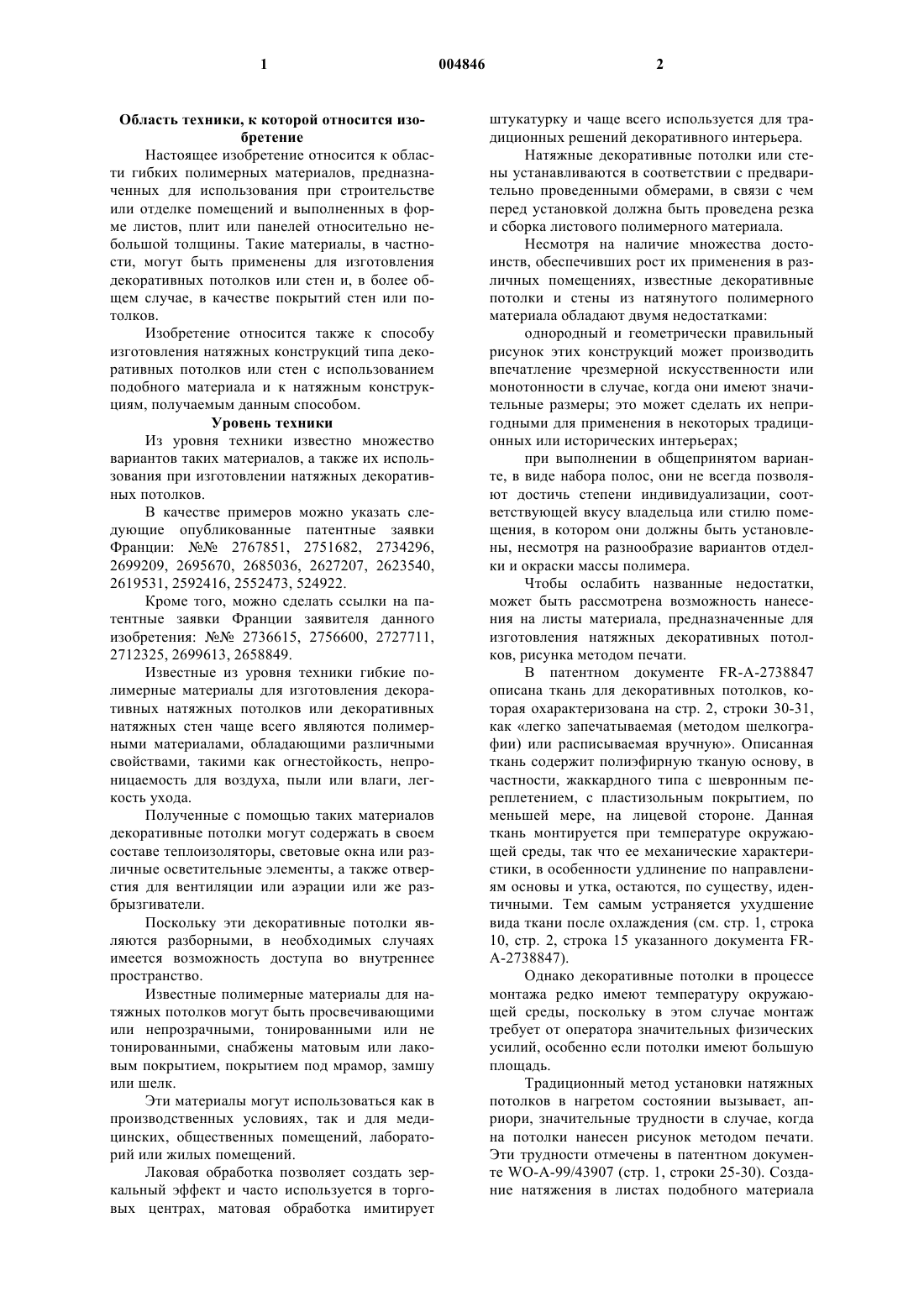

1 Область техники, к которой относится изобретение Настоящее изобретение относится к области гибких полимерных материалов, предназначенных для использования при строительстве или отделке помещений и выполненных в форме листов, плит или панелей относительно небольшой толщины. Такие материалы, в частности, могут быть применены для изготовления декоративных потолков или стен и, в более общем случае, в качестве покрытий стен или потолков. Изобретение относится также к способу изготовления натяжных конструкций типа декоративных потолков или стен с использованием подобного материала и к натяжным конструкциям, получаемым данным способом. Уровень техники Из уровня техники известно множество вариантов таких материалов, а также их использования при изготовлении натяжных декоративных потолков. В качестве примеров можно указать следующие опубликованные патентные заявки Франции:2767851, 2751682, 2734296,2699209, 2695670, 2685036, 2627207, 2623540,2619531, 2592416, 2552473, 524922. Кроме того, можно сделать ссылки на патентные заявки Франции заявителя данного изобретения:2736615, 2756600, 2727711,2712325, 2699613, 2658849. Известные из уровня техники гибкие полимерные материалы для изготовления декоративных натяжных потолков или декоративных натяжных стен чаще всего являются полимерными материалами, обладающими различными свойствами, такими как огнестойкость, непроницаемость для воздуха, пыли или влаги, легкость ухода. Полученные с помощью таких материалов декоративные потолки могут содержать в своем составе теплоизоляторы, световые окна или различные осветительные элементы, а также отверстия для вентиляции или аэрации или же разбрызгиватели. Поскольку эти декоративные потолки являются разборными, в необходимых случаях имеется возможность доступа во внутреннее пространство. Известные полимерные материалы для натяжных потолков могут быть просвечивающими или непрозрачными, тонированными или не тонированными, снабжены матовым или лаковым покрытием, покрытием под мрамор, замшу или шелк. Эти материалы могут использоваться как в производственных условиях, так и для медицинских, общественных помещений, лабораторий или жилых помещений. Лаковая обработка позволяет создать зеркальный эффект и часто используется в торговых центрах, матовая обработка имитирует 2 штукатурку и чаще всего используется для традиционных решений декоративного интерьера. Натяжные декоративные потолки или стены устанавливаются в соответствии с предварительно проведенными обмерами, в связи с чем перед установкой должна быть проведена резка и сборка листового полимерного материала. Несмотря на наличие множества достоинств, обеспечивших рост их применения в различных помещениях, известные декоративные потолки и стены из натянутого полимерного материала обладают двумя недостатками: однородный и геометрически правильный рисунок этих конструкций может производить впечатление чрезмерной искусственности или монотонности в случае, когда они имеют значительные размеры; это может сделать их непригодными для применения в некоторых традиционных или исторических интерьерах; при выполнении в общепринятом варианте, в виде набора полос, они не всегда позволяют достичь степени индивидуализации, соответствующей вкусу владельца или стилю помещения, в котором они должны быть установлены, несмотря на разнообразие вариантов отделки и окраски массы полимера. Чтобы ослабить названные недостатки,может быть рассмотрена возможность нанесения на листы материала, предназначенные для изготовления натяжных декоративных потолков, рисунка методом печати. В патентном документе FR-A-2738847 описана ткань для декоративных потолков, которая охарактеризована на стр. 2, строки 30-31,как легко запечатываемая (методом шелкографии) или расписываемая вручную. Описанная ткань содержит полиэфирную тканую основу, в частности, жаккардного типа с шевронным переплетением, с пластизольным покрытием, по меньшей мере, на лицевой стороне. Данная ткань монтируется при температуре окружающей среды, так что ее механические характеристики, в особенности удлинение по направлениям основы и утка, остаются, по существу, идентичными. Тем самым устраняется ухудшение вида ткани после охлаждения (см. стр. 1, строка 10, стр. 2, строка 15 указанного документа FRA-2738847). Однако декоративные потолки в процессе монтажа редко имеют температуру окружающей среды, поскольку в этом случае монтаж требует от оператора значительных физических усилий, особенно если потолки имеют большую площадь. Традиционный метод установки натяжных потолков в нагретом состоянии вызывает, априори, значительные трудности в случае, когда на потолки нанесен рисунок методом печати. Эти трудности отмечены в патентном документе WO-A-99/43907 (стр. 1, строки 25-30). Создание натяжения в листах подобного материала 3 после того, как они были запечатаны, может привести к искажению изображений. В результате, известные декоративные потолки с рисунком, нанесенным методом печати,изготавливаются из подвесных плит небольшой площади (составляющей обычно 1 м 2), поскольку запечатывание малых площадей не составляет технической проблемы. Сущность изобретения Задача, на решение которой направлены способ и устройство по настоящему изобретению, состоит в разработке материала и способа для изготовления натяжных декоративных потолков и стен большой площади с рисунком,нанесенным методом печати. При этом материал по изобретению должен быть пригодным для монтажа указанных декоративных потолков и стен в нагретом состоянии. Для решения названной задачи изобретение в своем первом аспекте обеспечивает создание свариваемого гибкого полимерного материала в форме тонких листов, плит или панелей,которые выпускаются пригодными для изготовления из них натяжных конструкций, прежде всего типа декоративных потолков. Непосредственно на данный материал методом печати нанесен по меньшей мере один рисунок, формы и размеры которого заданы применительно к нахождению материала в натянутом состоянии. В своем втором аспекте изобретение обеспечивает создание способа изготовления натяжной конструкции, прежде всего типа декоративного потолка, с использованием вышеупомянутого материала. Способ по изобретению предусматривает первый этап, состоящий в выборе рисунков, которые должны быть нанесены на материал и которые могут быть моно- или полихромными и варьируемыми по форме, цвету,пропорциям и расположению компонентов,причем указанные рисунки преобразуют в цифровую форму и записывают в память компьютера системы управления печатной машиной (печатным станком). В своем третьем аспекте изобретение предусматривает создание натяжных конструкций,имеющих в своем составе указанные гибкие материалы с рисунком, нанесенным методом печати. Перечень фигур чертежей Прочие задачи и достоинства настоящего изобретения станут ясны из нижеследующего описания вариантов его осуществления, которое сопровождается ссылками на прилагаемые чертежи. Фиг. 1 соответствует виду снизу на декоративный потолок, содержащий, в соответствии с одним из вариантов изобретения, четыре полосы с рисунком, нанесенным методом печати. На фиг. 2 представлено схематичное изображение потолка в сечении плоскостью II-II на фиг. 1. 4 На фиг. 3 А и 3 В схематично показаны сечения материала по длине полосы, иллюстрирующие два варианта осуществления способа по изобретению Сведения, подтверждающие возможность осуществления изобретения В нижеследующем описании изобретение рассматривается только в применении к натяжным декоративным потолкам. Однако необходимо учитывать, что специалист в данной области может применить данное описание и к натяжным декоративным стенам и, в более общем случае, к любому стеновому покрытию,использующему гибкий полимерный материал в виде натянутого листа. Декоративный потолок 1, показанный на фиг. 1, имеет прямоугольный контур, образованный четырьмя полосами (лентами) 2 а, 2b, 2 с и 2d, имеющими, по существу, одинаковую ширину l. Следует, однако, учитывать, что декоративный потолок, в зависимости от предъявляемых к нему требований, может иметь и какойлибо другой контур и быть изготовлен сборкой большего или меньшего количества полос, которые необязательно должны быть одинаковыми по ширине. Когда это возможно, например, при использовании в относительно узком пространстве, таком как коридор, декоративный потолок может содержать только одну полосу. Декоративный потолок 1 содержит также каркас 3, изготовленный из профилей. Свободные края собранных полос снабжены фиксирующими элементами или крючками 4, которые взаимодействуют с захватами 5, выполненными на каркасе 3, путем простого ввода или зацепления. Фиксирующие элементы 4 могут быть прикреплены посредством клея 6 к полосам в непосредственной близости от их краев 7. Зона приклеивания замаскирована, например, соответствующей частью 8 профиля. В том случае, когда полосы изготовлены из гибкого полимерного материала по изобретению, могут быть применены и другие методы прикрепления полос к профилям и различные формы профилей. В связи с этим нет необходимости описывать конкретные варианты крепления полос на каркасе более подробно. В некоторых вариантах осуществления изобретения полимерный материал выбирается из группы, состоящей из поливинилхлорида(ПВХ) и получаемых из него (производных) полимеров, таких как перехлорированный винилхлорид, поливинилиденхлорид и сополимеры винилхлорида и винилиденхлорида. В некоторых конкретных вариантах материал по изобретению представляет собой многослойный материал, например, полученный соэкструзией. 5 В тех случаях, когда это полезно, материал может быть ориентирован в одном или в двух направлениях. Толщина е материала находится в интервале от нескольких десятых миллиметра до нескольких миллиметров. Материал может быть выполнен просвечивающим или окрашенным по всей толщине для того, чтобы обеспечить возможность получить широкое разнообразие цветов; он может быть также подвергнут отделочной обработке по выбору пользователя, например, лакированию,матированию, отделке под мрамор, шелк или замшу. В одном из вариантов материал снабжен флоковым покрытием для имитации бархата или ткани. Например, поверхность полотна может быть покрыта соответствующим клеящим составом для тонко нарезанных текстильных волокон, которые наносят путем просеивания и ударной набивки или подачей под давлением,или же электростатическим способом, когда желательна высокая плотность ворса. Для того, чтобы обеспечить возможность адаптации декоративных потолков к стилю, выбранному для помещения, в котором он должен быть установлен, или для индивидуализации декоративного потолка, непосредственно на нем может быть напечатан рисунок D. Метод печати может представлять собой шелкографию или струйную печать с цифровым управлением. В одном из конкретных вариантов печать выполняется за одну операцию для того, чтобы можно было получить рисунок больших размеров, например, размещенный внутри окружности с диаметром 2 или 3 м. Далее будут описаны конкретные варианты осуществления способа изготовления вышеописанных натяжных потолков. Первый этап заключается в выборе рисунка, например, по печатному или цифровому каталогу. При использовании цифрового каталога печатный станок может управляться непосредственно или через промежуточное звено от компьютерной системы управления, в которой записан выбранный рисунок. В качестве примера, каталог может включать в себя репродукции классических работ,например знаменитых расписных потолков, а также репродукции современных работ, цветные фотографии или персонажи мультфильмов. В каталоге могут быть предусмотрены несколько цветовых вариантов для одного и того же рисунка, причем, когда это возможно, пользователь может заказать изменение рисунка или цветового решения, приведенных в каталоге в качестве примера. Может быть отобрано для одновременного воспроизведения сразу несколько приведенных в каталоге рисунков. 6 В варианте осуществления способа по изобретению пользователь может выбрать рисунок,отсутствующий в каталоге, например, чью-либо фотографию, товарный знак какой-либо фирмы или какой-либо иной объект. По желанию пользователя выбранные рисунки могут быть контурными, монохромными или полихромными. Там, где это возможно, цвет и окончательная обработка материала по изобретению подбираются в соответствии с выбранным рисунком и/или с цветовым решением помещения, в котором должен быть установлен декоративный потолок, или с желаемым стилем. Согласно одному из вариантов способа по изобретению выбранный рисунок повторяется таким образом, чтобы сформировать регулярный мотив с равномерным или неравномерным расположением индивидуальных рисунков. В другом варианте могут быть использованы по меньшей мере два регулярно повторяющихся рисунка, которые различаются по форме, и/или размерам, и/или цвету. Положение любого выбранного рисунка может быть также подобрано для достижения любого желательного эффекта. В связи с этим можно привести следующие примеры: вокруг люстры или другой осветительной системы, расположенной в центре потолка, может быть выполнен рисунок, воспроизводящий искусственную старомодную лепнину потолка; по краям декоративного потолка может быть выполнен рисунок, воспроизводящий мотивы, использованные на обоях, для того чтобы соответственно продлить протяженность этих мотивов. Таким образом, выбранный рисунок может быть расположен в центре или на периферии декоративного потолка, покрывать, по существу, всю поверхность потолка или только его часть. По желанию, только часть приведенного в каталоге рисунка может быть выбрана для запечатывания материала. По завершении этого первого этапа выбора форм, расположения и цветов рисунка (рисунков) может быть выполнен второй, необязательный этап печати рисунка на бумаге или какомлибо ином материале низкой стоимости для того, чтобы пользователь мог, при минимальных затратах, представить себе эффект, который будет достигнут после установки декоративного потолка в требуемое положение. Подобная распечатка может быть произведена на бумаге большого размера, например,шириной более 2 м, с использованием той же машины, которая используется для запечатывания листов гибкого полимерного материала. После того, как пользователь подтвердил выбор рисунка, в заводских условиях, т.е. на удалении от места, где должен быть установлен 7 натяжной декоративный потолок, может быть выполнен третий этап, состоящий в нанесении рисунка на лист гибкого полимерного материала. В одном из вариантов выполнения этого,третьего этапа, печать выполняется поочередно на каждой полосе, как это иллюстрируется фиг. 3 А. Единственный рисунок может, по желанию, располагаться на множестве полос, запечатанных перед их сборкой. Когда полосы соединяются вместе посредством сварки, вблизи каждого бокового края 11 на всех полосах может быть установлен защитный клапан (защитная лента) 10 для того, чтобы обеспечить возможность сварки полос после завершения печати. Сварка может быть произведена с применением ультразвука, высокой частоты, нагрева и т.п., в зависимости от специфических характеристик используемого гибкого полимерного материала. Когда свойства красок, используемых при печати, несовместимы с методами, применяемыми при сварке, в печатной машине на боковые края 11 полос должна быть нанесена маска или какое-либо другое средство, пригодное для защиты боковых краев. В другом варианте осуществления третьего этапа, состоящего в нанесении рисунка на полосы (см. фиг. 3 В), печать выполняется после соединения полос одна с другой. В этом варианте печать выполняется на множестве соединенных полос материала,включая, в частности, зоны, в которых была проведена сварка встык боковых краев полос. Этот второй вариант осуществления может соответствовать как рисунку D, который расположен на единственной полосе, так и рисунку,который охватывает множество полос, как это схематично показано на фиг. 1. Краски и лаки, используемые при выполнении третьего этапа (печати), подвергаются,согласно одному из вариантов осуществления изобретения, обработке, обеспечивающей защиту от ультрафиолетового излучения. Аналогичная обработка может быть применена и к гибкому полимерному материалу,особенно в случае использования ПВХ, для того, чтобы предотвратить его фотоокислительную деградацию. Специалистам в данной области известно,что краски и лаки должны быть подобраны таким образом, чтобы можно было избежать их деформации при установке декоративного потолка в заданное положение. В тех случаях, когда наличие сваренных участков между полосами может привести к несбалансированному удлинению полос в процессе установки декоративного потолка, в рисунок могут быть внесены такие локальные кор 004846 8 рективы, чтобы после установки получить рисунок, имеющий правильные пропорции. Для того, чтобы учесть удлинение полос в процессе их натягивания, при запечатывании полос можно предусмотреть точку базирования,расположенную на удалении от краев каждой полосы, предпочтительно находящуюся в геометрическом центре полосы. Для того, чтобы ограничить искажение изображения при натягивании полос, полимерный материал может быть предварительно ориентирован в одном или в двух направлениях. Полоса (полосы) гибкого полимерного материала с нанесенным рисунком может (могут) быть присоединена (присоединены) к полосам, не содержащим рисунка, с образованием натягиваемого листа для декоративного потолка или декоративной стены. При соответствующем выборе рисунков,наносимых методом печати, формируемые с их использованием декоративные потолки могут быть легко приспособлены к различным сочетаниям окружающей обстановки; в частности, их можно применять для внутренней отделки исторических зданий или помещений для специальных мероприятий. За счет печатания предварительно деформированного рисунка становится возможным установить декоративный потолок или декоративную стену в заданное положение в нагретом состоянии, причем при остывании листового материала рисунок обретет желаемые контур и пропорции. Как известно, монтаж в горячем состоянии облегчает установку декоративного потолка или декоративной стены в заданное положение, поскольку используемый листовой материал подвергается тепловому расширению. В другом варианте осуществления изобретения запечатывание листового материала для декоративного потолка или декоративной стены производится, когда материал находится в натянутом состоянии, причем степень его натяжения должна быть, по существу, идентичной натяжению, которое будет иметь место после того, как декоративный потолок или декоративная стена будут установлены в заданное положение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гибкий полимерный материал в форме тонких листов, подготовленный для формирования натяжных конструкций, таких как декоративные потолки, при закреплении в каркасе в нагретом состоянии, отличающийся тем, что снабжен нанесенными методом печати рисунками, имеющими предварительно заданные формы и размеры после осуществления натяжения материала в нагретом состоянии. 2. Материал по п.1, отличающийся тем, что выбран из группы, состоящей из термопластичных полимеров, включая пластифицированный поливинилхлорид и полимеры, являющиеся производными указанного полимера, включая перехлорированный винилхлорид, поливинилиденхлорид и сополимеры винилхлорида и винилиденхлорида. 3. Материал по п.1 или 2, отличающийся тем, что выполнен многослойным. 4. Материал по любому из пп.1-3, отличающийся тем, что он ориентирован в одном или двух направлениях. 5. Способ изготовления натяжной конструкции, такой как декоративный потолок, монтируемой в нагретом состоянии, путем натягивания нагретого материала на каркас, собранный из профилей, отличающийся тем, что в качестве указанного материала выбран гибкий полимерный материал, описанный в любом из пп.1-4, причем указанный способ включает в себя этап выбора рисунков, подлежащих нанесению на материал методом печати, причем указанные рисунки, которые могут быть моно- или полихромными и модифицируемыми в отношении форм, цветов, пропорций или расположения, преобразуют в цифровую форму и записывают в память компьютера системы управления печатной машины (печатного станка), и этап печати выбранного рисунка на гибком полимерном материале в листовой форме. 6. Способ по п.5, отличающийся тем, что дополнительно предусматривает этап печати рисунка, выбранного пользователем, на бумагу. 7. Способ по п.6, отличающийся тем, что печать осуществляют посредством станка для шелкографии. 8. Способ по п.6, отличающийся тем, что печать осуществляют посредством машины струйной печати с цифровым управлением. 10 9. Способ по любому из пп.6-8, отличающийся тем, что печать осуществляют на множество сваренных полос материала, включая зоны,в которых полосы своими боковыми краями приварены встык одна к другой. 10. Способ по любому из пп.6-8, отличающийся тем, что печать осуществляют отдельно на каждую полосу материала, а соединение полос сваркой производят после печати. 11. Способ по п.10, отличающийся тем, что включает этап предварительного деформирования рисунка, подлежащего нанесению методом печати на гибкий полимерный материал, причем указанное деформирование, по существу, компенсирует искажения рисунка, обусловленные натягиванием материала в нагретом состоянии,и тем самым обеспечивает получение рисунка с правильными пропорциями на запечатанном натянутом материале. 12. Натяжная конструкция, такая как декоративный потолок, содержащая каркас (3) и установленный на него с натягом лист гибкого полимерного материала, отличающаяся тем, что изготовлена способом, описанным в любом из пп.5-11, причем в каркасе (3) предусмотрен захват (5), выполненный с возможностью взаимодействия с фиксирующим элементом (4), расположенным на краю указанного листа полимерного материала. 13. Натяжная конструкция по п.12, отличающаяся тем, что фиксирующий элемент (4) приклеен вплотную к краю (7) натянутого листа,причем зона приклеивания замаскирована частью (8) профиля, входящего в состав каркаса
