Переходный элемент для многоуровневых потолков

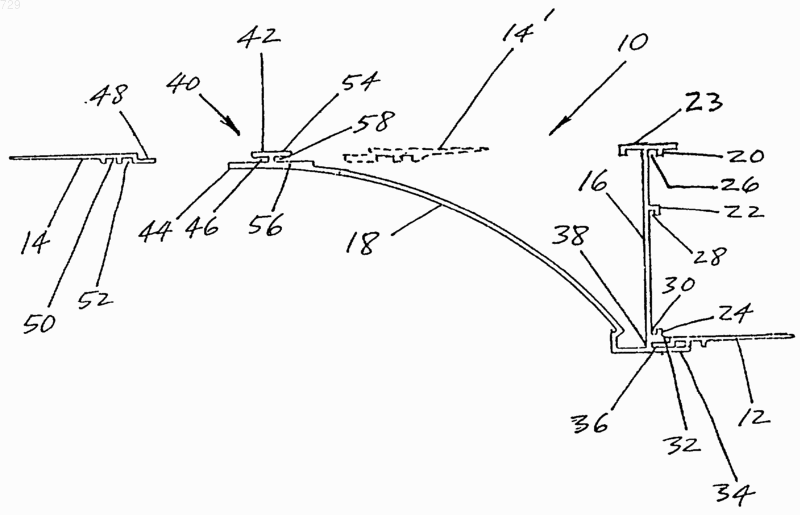

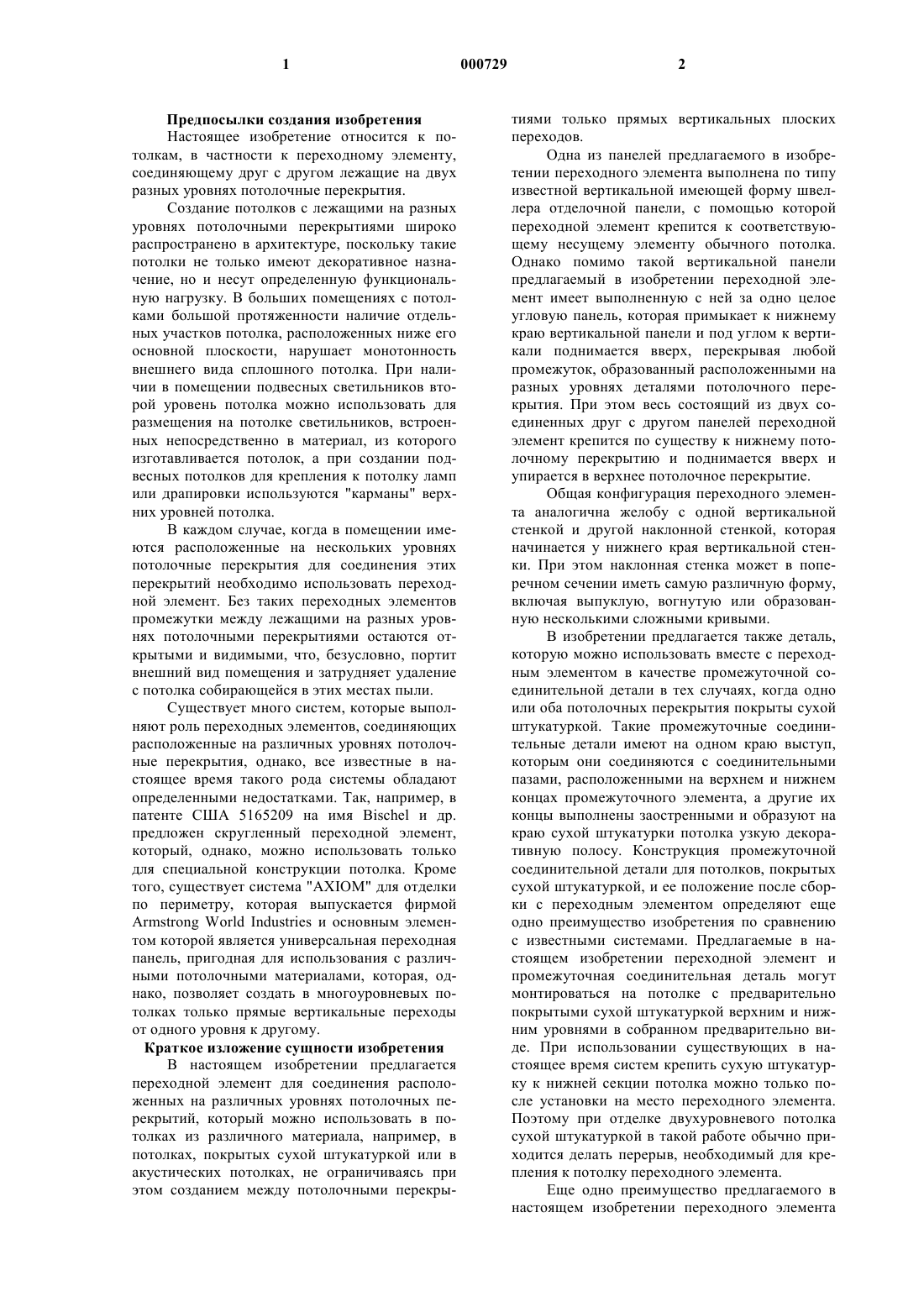

1 Предпосылки создания изобретения Настоящее изобретение относится к потолкам, в частности к переходному элементу,соединяющему друг с другом лежащие на двух разных уровнях потолочные перекрытия. Создание потолков с лежащими на разных уровнях потолочными перекрытиями широко распространено в архитектуре, поскольку такие потолки не только имеют декоративное назначение, но и несут определенную функциональную нагрузку. В больших помещениях с потолками большой протяженности наличие отдельных участков потолка, расположенных ниже его основной плоскости, нарушает монотонность внешнего вида сплошного потолка. При наличии в помещении подвесных светильников второй уровень потолка можно использовать для размещения на потолке светильников, встроенных непосредственно в материал, из которого изготавливается потолок, а при создании подвесных потолков для крепления к потолку ламп или драпировки используются "карманы" верхних уровней потолка. В каждом случае, когда в помещении имеются расположенные на нескольких уровнях потолочные перекрытия для соединения этих перекрытий необходимо использовать переходной элемент. Без таких переходных элементов промежутки между лежащими на разных уровнях потолочными перекрытиями остаются открытыми и видимыми, что, безусловно, портит внешний вид помещения и затрудняет удаление с потолка собирающейся в этих местах пыли. Существует много систем, которые выполняют роль переходных элементов, соединяющих расположенные на различных уровнях потолочные перекрытия, однако, все известные в настоящее время такого рода системы обладают определенными недостатками. Так, например, в патенте США 5165209 на имя Bischel и др. предложен скругленный переходной элемент,который, однако, можно использовать только для специальной конструкции потолка. Кроме того, существует система "AXIOM" для отделки по периметру, которая выпускается фирмойArmstrong World Industries и основным элементом которой является универсальная переходная панель, пригодная для использования с различными потолочными материалами, которая, однако, позволяет создать в многоуровневых потолках только прямые вертикальные переходы от одного уровня к другому. Краткое изложение сущности изобретения В настоящем изобретении предлагается переходной элемент для соединения расположенных на различных уровнях потолочных перекрытий, который можно использовать в потолках из различного материала, например, в потолках, покрытых сухой штукатуркой или в акустических потолках, не ограничиваясь при этом созданием между потолочными перекры 000729 2 тиями только прямых вертикальных плоских переходов. Одна из панелей предлагаемого в изобретении переходного элемента выполнена по типу известной вертикальной имеющей форму швеллера отделочной панели, с помощью которой переходной элемент крепится к соответствующему несущему элементу обычного потолка. Однако помимо такой вертикальной панели предлагаемый в изобретении переходной элемент имеет выполненную с ней за одно целое угловую панель, которая примыкает к нижнему краю вертикальной панели и под углом к вертикали поднимается вверх, перекрывая любой промежуток, образованный расположенными на разных уровнях деталями потолочного перекрытия. При этом весь состоящий из двух соединенных друг с другом панелей переходной элемент крепится по существу к нижнему потолочному перекрытию и поднимается вверх и упирается в верхнее потолочное перекрытие. Общая конфигурация переходного элемента аналогична желобу с одной вертикальной стенкой и другой наклонной стенкой, которая начинается у нижнего края вертикальной стенки. При этом наклонная стенка может в поперечном сечении иметь самую различную форму,включая выпуклую, вогнутую или образованную несколькими сложными кривыми. В изобретении предлагается также деталь,которую можно использовать вместе с переходным элементом в качестве промежуточной соединительной детали в тех случаях, когда одно или оба потолочных перекрытия покрыты сухой штукатуркой. Такие промежуточные соединительные детали имеют на одном краю выступ,которым они соединяются с соединительными пазами, расположенными на верхнем и нижнем концах промежуточного элемента, а другие их концы выполнены заостренными и образуют на краю сухой штукатурки потолка узкую декоративную полосу. Конструкция промежуточной соединительной детали для потолков, покрытых сухой штукатуркой, и ее положение после сборки с переходным элементом определяют еще одно преимущество изобретения по сравнению с известными системами. Предлагаемые в настоящем изобретении переходной элемент и промежуточная соединительная деталь могут монтироваться на потолке с предварительно покрытыми сухой штукатуркой верхним и нижним уровнями в собранном предварительно виде. При использовании существующих в настоящее время систем крепить сухую штукатурку к нижней секции потолка можно только после установки на место переходного элемента. Поэтому при отделке двухуровневого потолка сухой штукатуркой в такой работе обычно приходится делать перерыв, необходимый для крепления к потолку переходного элемента. Еще одно преимущество предлагаемого в настоящем изобретении переходного элемента 3 заключается в том, что при использовании для его крепления к сухой штукатурке промежуточных соединительных деталей переходной элемент можно собрать с этими соединительными деталями на полу и в таком собранном виде поднимать и крепить к потолку. В изобретении, таким образом, предлагается универсальный переходной элемент для многоуровневых потолков с расположенными со смещением относительно друг друга в разных уровнях потолочными перекрытиями, который можно использовать как для акустических потолков, так и для потолков, покрытых сухой штукатуркой, а также для потолков, в которых в любых сочетаниях используются сухая штукатурка и акустические панели, и который в поперечном сечении может фактически иметь любой профиль. Краткое описание чертежей Ниже изобретение поясняется со ссылкой на прилагаемые чертежи, на которых показано: на фиг. 1 - вид сбоку переходного элемента, выполненного в соответствии с предпочтительным вариантом изобретения; на фиг. 2 - вид сбоку другого декоративного переходного элемента, установленного на потолке с двумя расположенными на разных уровнях перекрытиями, покрытыми сухой штукатуркой; и на фиг. 3 - вид сбоку еще одного декоративного переходного элемента, установленного на несущих перекрытиях акустического потолка. Предпочтительные варианты выполнения изобретения На фиг. 1 в виде сбоку изображен выполненный в соответствии с предпочтительным вариантом изобретения переходной элемент 10 вместе с собранной с ним нижней промежуточной деталью 12, которая крепится к сухой штукатурке нижнего потолка, и отдельной не собранной с переходным элементом промежуточной деталью 14, которая крепится к сухой штукатурке верхнего потолка, причем все эти элементы изображены в положении, близком к их окончательному положению, в котором они находятся после их крепления к потолку. Промежуточные детали 12 и 14, через которые переходной элемент крепится к потолку, имеют одинаковую конструкцию. На фиг. 1 изображена вся длина поперечного сечения переходного элемента 10. Длина переходного элемента 10 должна быть достаточно большой, чтобы его можно было использовать для соединения двух лежащих на разных уровнях потолочных перекрытий, а в тех случаях, когда расстояние между потолочными перекрытиями оказывается больше длины одного переходного элемента, используется несколько собранных друг с другом переходных элементов 10 с упирающимися друг в друга концами. 4 Переходной элемент 10 состоит из вертикальной панели 16 и угловой панели 18. Вертикальная панель 16 имеет ребра 20, 22 и 24, которые образуют пазы 26, 28 и 30, с помощью которых переходной элемент 10 можно крепить,как показано на фиг. 2 и 3, к тавровой балке 62 потолочного перекрытия. Соединительная отделочная панель 72 (фиг. 2 и 3), которую можно использовать для крепления вертикальной панели 16 переходного элемента к тавровой балке 62 потолочного перекрытия, подробно описана в патенте США 5572844, который включен в настоящее описание в качестве ссылки и составляет его часть. Показанная на фиг. 1 вертикальная панель 16 имеет расположенный у ее верхнего края установочный фланец 23 с ребром 20. Установочный фланец 23 используется для дополнительного крепления переходного элемента к верхнему потолку и позволяет тем самым существенно увеличить жесткость переходного элемента после его установки на место. Вертикальная панель 16 имеет также ребро 32 и фланец 34, которые образуют паз 36, которого нет ни в одной из конструкций, описанных в патенте США 5572844. Этот соединительный паз 36 используется в настоящем изобретении при наличии сухой штукатурки на нижнем потолке для соединения переходного элемента с нижней промежуточной соединительной деталью 12. Однако, как показано на фиг. 2 и 3, независимо от материала нижнего потолка фланец 34 в любом случае можно использовать в качестве элемента отделки, расположенного на краю нижнего потолка. Как показано на фиг. 1, нижний край 38 вертикальной панели 16 переходного элемента 10 соединен с наклонной панелью 18. Наклонная панель 18 отходит под соответствующим углом вверх и в сторону от точки ее крепления к вертикальной панели 16, закрывая в вертикальном и горизонтальном направлениях промежутки между нижним потолком 60 и верхним потолком 66 (фиг. 2). При этом, однако, не имеет значения, какую горизонтальную протяженность имеет промежуток между верхним и нижним потолками, поскольку верхний конец 40 угловой панели 18 может располагаться не на самом краю верхнего потолка, а на некотором расстоянии от него. На верхнем конце 40 угловой панели 18 можно предусмотреть ребро 42 и фланец 44,которые образуют паз 46, предназначенный для соединения переходного элемента с краем 48 закрепленной на сухой штукатурке соединительной промежуточной детали 14. Соединительные промежуточные детали 12 и 14, которые крепятся к сухой штукатурке, имеют одинаковую конструкцию с соединительными выступающими краями 48, которые входят в соединительные пазы 36 и 46 переходного элемента. В промежуточных соединительных деталях 12 и 5 14 имеются пазы 50, которые компенсируют расширение и усадку потолка и препятствуют образованию на нем трещин. Ребро 54 и фланец 56 образуют соединительный паз 58, расположенный на внутренней стороне панели против внешнего паза 46. Наличие паза 58 позволяет крепить переходной элемент к акустическому потолку, использовав для этого верхнюю промежуточную соединительную деталь 14. С этой целью на потолке следует закрепить в перевернутом положении изображенную на чертеже пунктирными линиями промежуточную соединительную деталь 14', которая после соединения с ней с помощью паза 58 угловой панели 18 переходного элемента оказывается скрытой от внешнего взгляда краем угловой панели 18. В отдельных случаях, в частности, когда верхний потолок выполнен акустическим, угловую панель 18 переходного элемента можно не крепить к верхнему потолку. В показанном на фиг. 3 варианте вертикальная панель 16 переходного элемента прочно крепится к несущей конструкции нижнего потолка и при этом свободный конец угловой панели 21 прочно прижимается к верхнему потолку за счет силы упругости, возникающей при деформации имеющей определенную кривизну угловой панели. В этом случае переходной элемент может не иметь не только ребер 42 и 54, но и фланца 44. Однако при наличии таких ребер их вместе с закрепленной на верхнем потолке соединительной промежуточной деталью 14' можно использовать для дополнительного и более надежного крепления переходного элемента к потолку. На фиг. 2 в виде сбоку показан другой декоративный вариант предлагаемого в изобретении переходного элемента, установленного на потолке с двумя покрытыми сухой штукатуркой поверхностями. Отличие переходного элемента 10, показанного на фиг. 1, от переходного элемента 11 по фиг. 2 заключается только в том,что поперечное сечение 19 показанного на фиг. 2 переходного элемента образовано несколькими плоскими и скругленными участками, которые делают этот переходной элемент более декоративным, чем показанный на фиг. 1 переходной элемент, у которого угловая панель 18 имеет простую вогнутую поверхность. На фиг. 2 показано, каким образом предлагаемый в изобретении переходной элемент крепится к покрытым сухой штукатуркой поверхностям потолка. Нижняя сухая штукатурка 60 крепится к обычному тавровому потолочному перекрытию 62 обычным способом, в частности с помощью винта 64, который также можно использовать для крепления к нижней сухой штукатурке 60 нижней промежуточной соединительной детали 12. Верхняя сухая штукатурка 66 и верхняя промежуточная соединительная деталь 14 крепятся к верхнему тавровому потолочному перекрытию 68 точно так же с помощью винта 70. Крепление переходного элемента 6 11 или другого предлагаемого в изобретении переходного элемента между нижним и верхним потолками 60 и 66 осуществляется с помощью используемого для отделки потолков соединителя 72, с которым соединена вертикальная панель 16 переходного элемента и который крепится к тавровому потолочному перекрытию 62; конструкция этого соединителя подробно описана в патенте США 5572844, который включен в качестве ссылки и составляет часть настоящей заявки. На фиг. 3 в виде сбоку показан еще один вариант предлагаемого в изобретении декоративного переходного элемента, установленного на потолке с двумя акустическими поверхностями. Единственное отличие переходного элемента 10 по фиг. 1 от переходного элемента 13 по фиг. 3 состоит в разнице создаваемого ими декоративного эффекта, поскольку скругленная угловая панель 21 переходного элемента по фиг. 3 имеет выпуклую форму в отличие от вогнутой формы скругленной угловой панели 18 переходного элемента по фиг. 1. На фиг. 3 показано, каким образом предлагаемый в изобретении переходной элемент крепится к потолку с акустическими поверхностями. Акустическое покрытие 74 нижнего потолка крепится обычным способом к обычному тавровому потолочному перекрытию 62. Акустическое покрытие 76 верхнего потолка таким же способом крепится к верхнему тавровому потолочному перекрытию 68. Однако положение закрепленного на акустическом потолке переходного элемента 13 несколько отличается от показанного на фиг. 2 положения переходного элемента 11, закрепленного на потолке, покрытом сухой штукатуркой. В потолке, покрытом сухой штукатуркой, которая увеличивает толщину потолка, вертикальная панель 16 переходного элемента крепится к используемому для отделки потолков соединителю 72 своим верхним ребром 20, тогда как в акустическом потолке она крепится к соединителю своим нижним ребром 22. Как уже было отмечено выше, в варианте, показанном на фиг. 3, нет необходимости в каком-либо креплении угловой панели 21 переходного элемента к верхнему потолку. В этом варианте вертикальная панель 16 переходного элемента 13 прочно крепится к несущему тавровому перекрытию 62 нижнего потолка, а свободный конец 78 угловой панели 13 при этом прочно прижимается к верхнему потолку 76 за счет силы упругости, величина которой зависит от кривизны угловой панели. Следует отметить,что в показанном на фиг. 3 переходном элементе, который крепится к не покрытому сухой штукатуркой потолку и для крепления которого не используются соединительные промежуточные детали, можно не предусматривать показанных на фиг. 1 соединительных пазов 26, 36,46 и 58. Однако поскольку отсутствие таких соединительных пазов требует расширения ас 7 сортимента изготавливаемых переходных элементов, по экономическим соображениям целесообразнее на всех изготавливаемых переходных элементах предусмотреть такие пазы и просто их не использовать в тех случаях, когда в этом нет необходимости. Переходные элементы предпочтительно изготавливать выдавливанием из алюминия,поскольку такая технология обеспечивает возможность усложнения профиля и изготовления разных как по внешнему виду, так и по конструкции переходных элементов, как показано на фиг. 2. Возможно также изготовление переходных элементов из стали, однако, стальные переходные элементы не могут иметь такой же сложный профиль и такой же разнообразный внешний вид, как переходные элементы, изготовленные выдавливанием из алюминия. Таким образом, настоящее изобретение позволяет создать переходной элемент, который устанавливается между лежащими на разных уровнях потолочными перекрытиями и перекрывает не только вертикальный, но и все горизонтальные промежутки между ними. Изобретение, кроме того, позволяет создать переходной элемент, который можно использовать для потолков из различных материалов и который,являясь элементом отделки, может иметь самую различную декоративную форму. Изобретение также решает задачу перекрытия больших по длине участков потолка путем использования нескольких соединенных друг с другом предлагаемых в изобретении переходных элементов. В этих случаях соединение друг с другом двух состыкованных переходных элементов осуществляется установкой в их соединительные пазы 58 показанной на фиг. 1 отделочной промежуточной соединительной детали 14', которая используется для крепления переходного элемента к потолкам с сухой штукатуркой. Следует подчеркнуть, что в описании рассмотрен только предпочтительный вариант выполнения изобретения. Изобретение предполагает возможность изменения назначения и конструктивного решения отдельных частей предлагаемого в нем переходного элемента; замены отдельных описанных и показанных на чертежах элементов другими, эквивалентными им; реализации отдельных отличительных признаков независимо от других, оставаясь при этом в рамках основной идеи изобретения, которая в полном объеме изложена в приведенной ниже формуле изобретения. Так, например, любой из предлагаемых переходных элементов можно устанавливать на потолках, в которых поверхности противоположных концов расположенных на разных уровнях потолочных перекрытиях покрыты разными материалами, или использовать, как уже было отмечено выше, переходные элементы, не имеющие на концах соединительных пазов и фланцев. 8 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Переходной элемент, устанавливаемый между лежащими на разных уровнях потолками,содержащий вертикальную панель с верхним и нижним параллельными друг другу краями и, по крайней мере, первым и вторым ребрами, выступающими с одной стороны вертикальной панели, каждое из которых образует проходящий вдоль вертикальной панели паз, причем эти два паза параллельны друг другу, расположены на некотором расстоянии друг от друга и обращены друг к другу, а первое ребро расположено вблизи нижнего края вертикальной панели, и угловую панель с верхним и нижним соединенными с вертикальной панелью краями,которая поднимается вверх от места ее крепления к вертикальной панели и отходит от нее в сторону. 2. Переходной элемент по п.1, который также содержит первый фланец, который соединен с нижним краем вертикальной панели и расположен на некотором расстоянии от первого ребра и образует вместе с первым ребром соединительный паз, который расположен параллельно первому и второму пазам. 3. Переходной элемент по п.1, который также содержит второй фланец, который соединен с верхним краем угловой панели. 4. Переходной элемент по п.1, который также содержит второй фланец, который соединен с верхним краем угловой панели, и третье ребро, которое соединено со вторым фланцем и образует вместе с ним соединительный паз, открытый конец которого направлен в сторону от вертикальной панели. 5. Переходной элемент по п.1, который также содержит второй фланец, который соединен с верхним концом угловой панели, третье ребро, которое соединено со вторым фланцем и образует вместе с ним соединительный паз, открытый конец которого обращен в сторону от вертикальной панели, и четвертое ребро, которое соединено со вторым фланцем и образует вместе с ним соединительный паз, открытый конец которого обращен к вертикальной панели. 6. Переходной элемент по п.1, который также содержит, по крайней мере, одну промежуточную соединяемую с сухой штукатуркой деталь, один край которой выполнен в виде выступа, которым она соединяется с соединительным пазом, а другой, противоположный по отношению к соединительному выступу край выполнен заостренным. 7. Переходной элемент по п.6, в котором промежуточная соединяемая с сухой штукатуркой деталь имеет расположенные параллельно ее краям пазы, которые обеспечивают возможность ее деформации и компенсации напряжений, возникающих при удлинении или усадке потолка, к которому крепится переходной элемент. 8. Переходной элемент по п.1, в котором угловая панель в поперечном сечении имеет выпуклую форму. 9. Переходной элемент по п.1, в котором угловая панель в поперечном сечении имеет вогнутую форму. 10. Переходной элемент по п.1, в котором угловая панель в поперечном сечении имеет форму с участками, образованными сложными кривыми. 11. Переходной элемент по п.1, который также содержит пятое ребро, выступающее с той же стороны вертикальной панели, что и первое и второе ребра, причем это пятое ребро расположено дальше от первого ребра, чем от второго ребра, и образует вытянутый вдоль вертикальной панели паз, ориентация которого совпадает с ориентацией паза, образованного вторым ребром. 12. Переходной элемент по п.1, который изготовлен выдавливанием из алюминия. 13. Переходной элемент по п.1, который также содержит крепежный фланец, который расположен на верхнем краю вертикальной панели и имеет горизонтальную поверхность, которой он крепится к потолку.
