Вспомогательный модуль индикации для электрической коммутационной аппаратуры с расцепителем

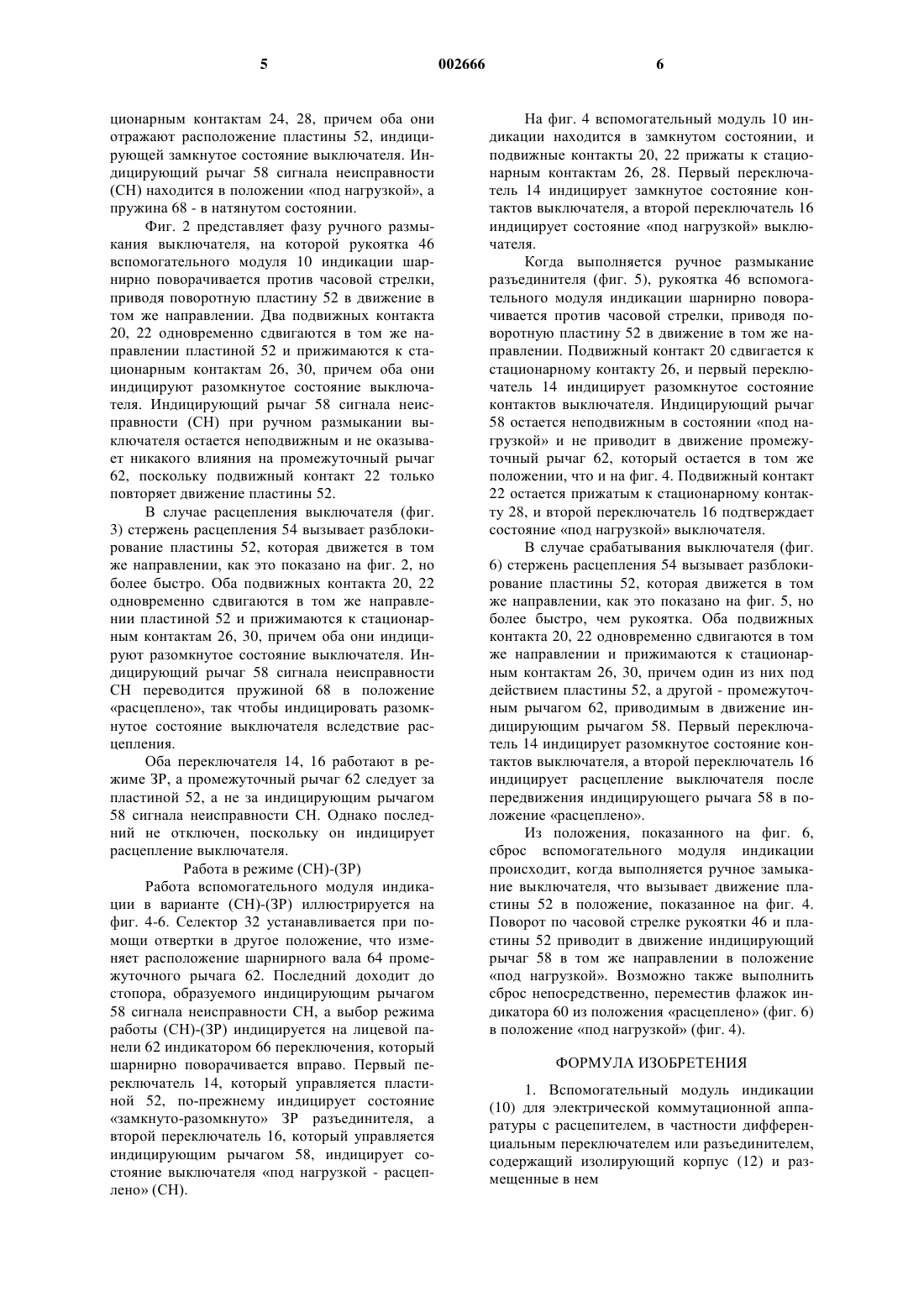

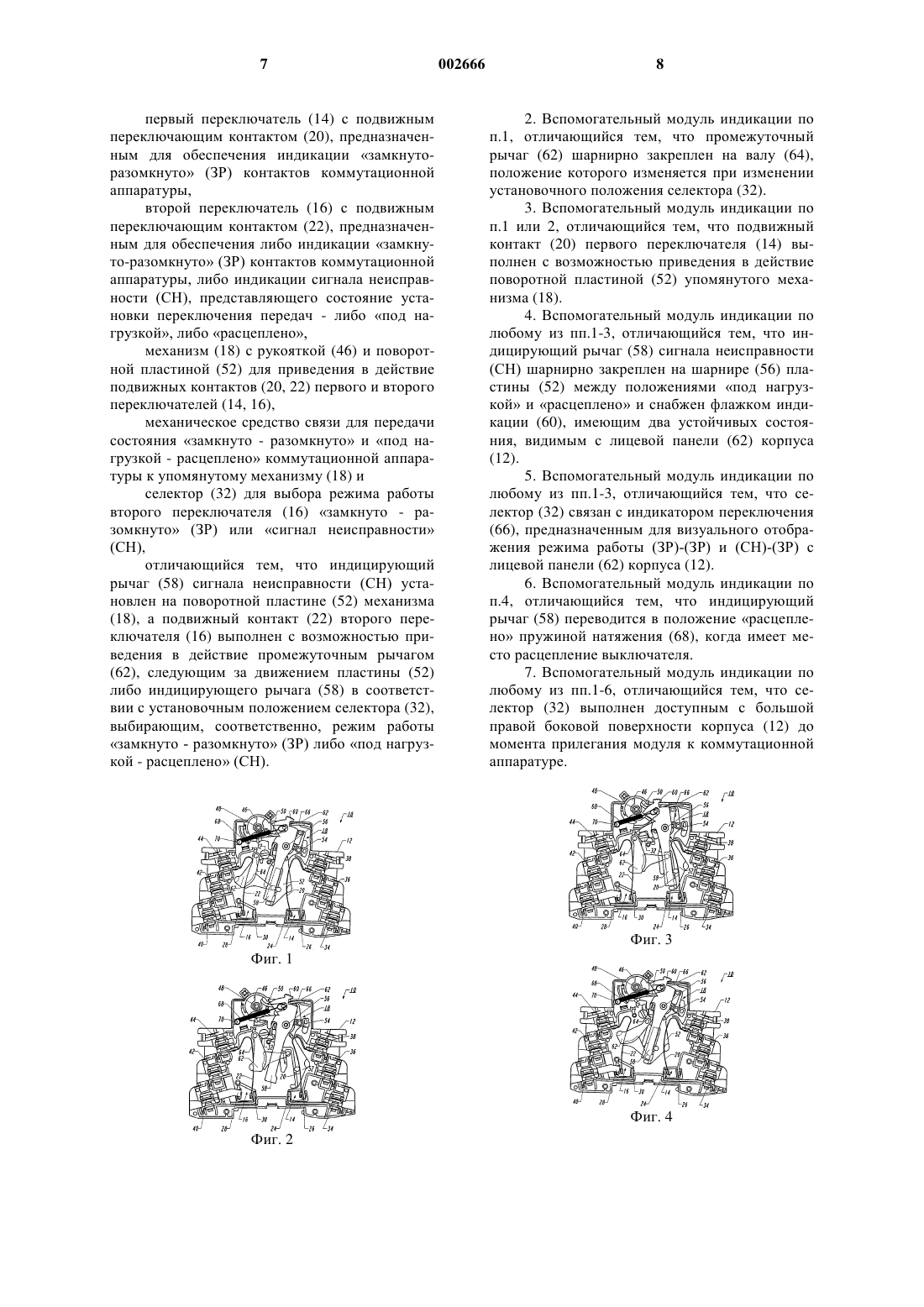

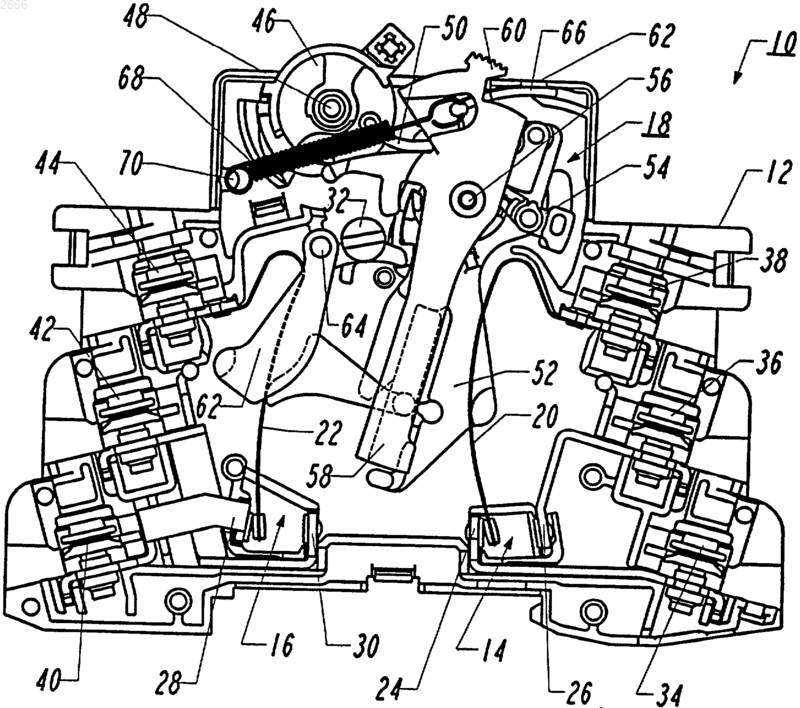

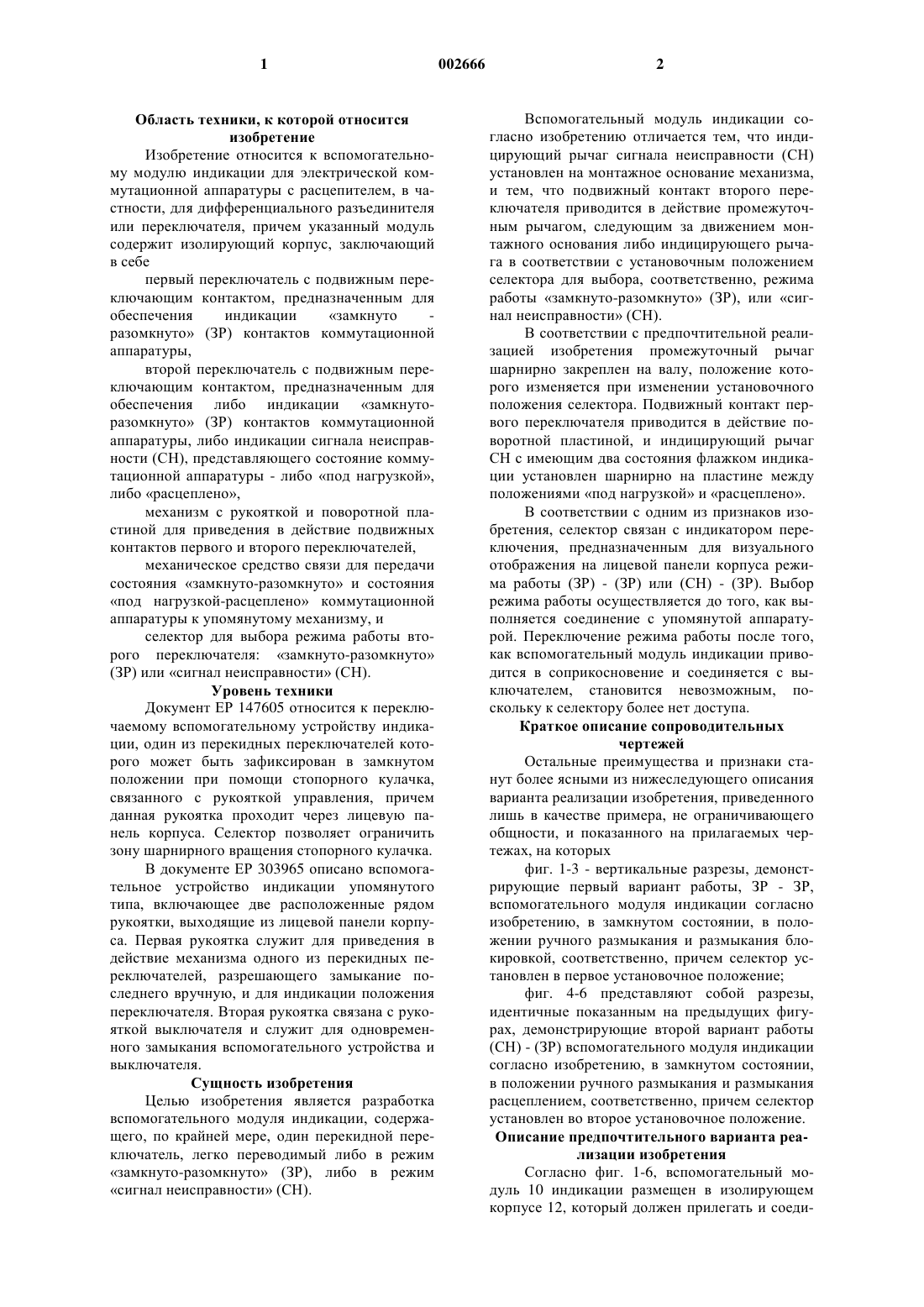

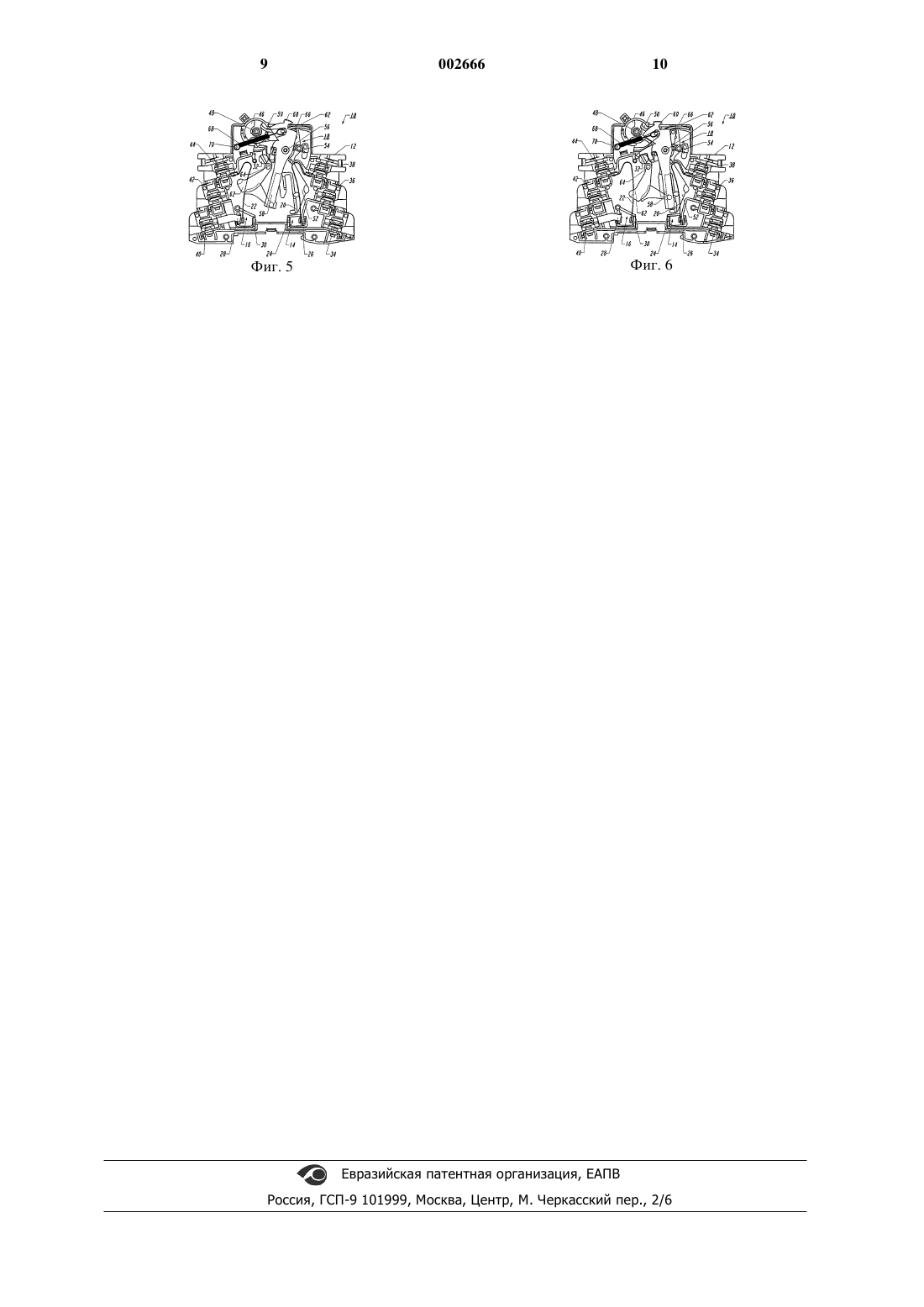

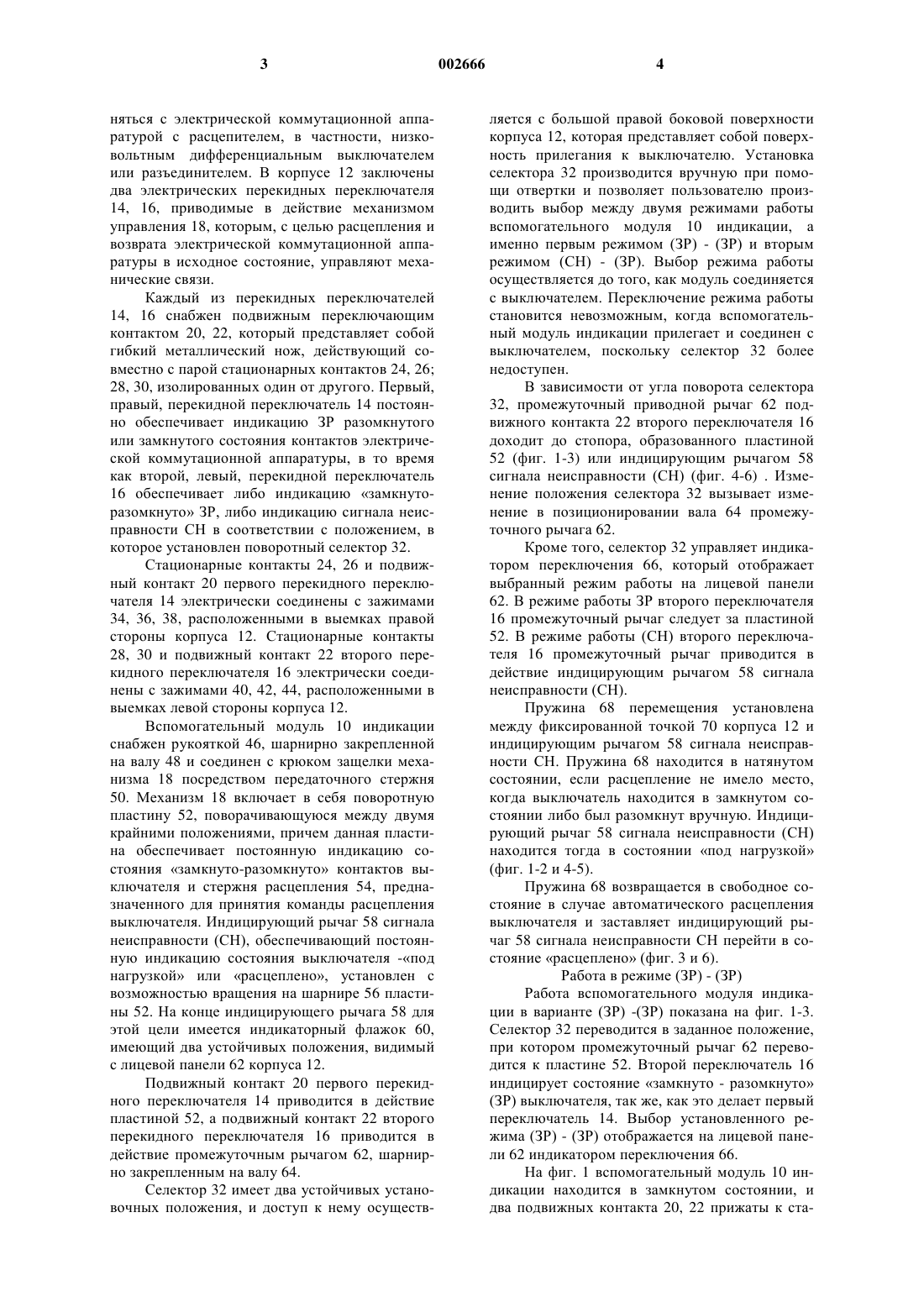

1 Область техники, к которой относится изобретение Изобретение относится к вспомогательному модулю индикации для электрической коммутационной аппаратуры с расцепителем, в частности, для дифференциального разъединителя или переключателя, причем указанный модуль содержит изолирующий корпус, заключающий в себе первый переключатель с подвижным переключающим контактом, предназначенным для обеспечения индикации замкнуто разомкнуто (ЗР) контактов коммутационной аппаратуры,второй переключатель с подвижным переключающим контактом, предназначенным для обеспечения либо индикации замкнуторазомкнуто (ЗР) контактов коммутационной аппаратуры, либо индикации сигнала неисправности (СН), представляющего состояние коммутационной аппаратуры - либо под нагрузкой,либо расцеплено,механизм с рукояткой и поворотной пластиной для приведения в действие подвижных контактов первого и второго переключателей,механическое средство связи для передачи состояния замкнуто-разомкнуто и состояния под нагрузкой-расцеплено коммутационной аппаратуры к упомянутому механизму, и селектор для выбора режима работы второго переключателя: замкнуто-разомкнуто(ЗР) или сигнал неисправности (СН). Уровень техники Документ ЕР 147605 относится к переключаемому вспомогательному устройству индикации, один из перекидных переключателей которого может быть зафиксирован в замкнутом положении при помощи стопорного кулачка,связанного с рукояткой управления, причем данная рукоятка проходит через лицевую панель корпуса. Селектор позволяет ограничить зону шарнирного вращения стопорного кулачка. В документе ЕР 303965 описано вспомогательное устройство индикации упомянутого типа, включающее две расположенные рядом рукоятки, выходящие из лицевой панели корпуса. Первая рукоятка служит для приведения в действие механизма одного из перекидных переключателей, разрешающего замыкание последнего вручную, и для индикации положения переключателя. Вторая рукоятка связана с рукояткой выключателя и служит для одновременного замыкания вспомогательного устройства и выключателя. Сущность изобретения Целью изобретения является разработка вспомогательного модуля индикации, содержащего, по крайней мере, один перекидной переключатель, легко переводимый либо в режим замкнуто-разомкнуто (ЗР), либо в режим сигнал неисправности (СН). 2 Вспомогательный модуль индикации согласно изобретению отличается тем, что индицирующий рычаг сигнала неисправности (СН) установлен на монтажное основание механизма,и тем, что подвижный контакт второго переключателя приводится в действие промежуточным рычагом, следующим за движением монтажного основания либо индицирующего рычага в соответствии с установочным положением селектора для выбора, соответственно, режима работы замкнуто-разомкнуто (ЗР), или сигнал неисправности (СН). В соответствии с предпочтительной реализацией изобретения промежуточный рычаг шарнирно закреплен на валу, положение которого изменяется при изменении установочного положения селектора. Подвижный контакт первого переключателя приводится в действие поворотной пластиной, и индицирующий рычаг СН с имеющим два состояния флажком индикации установлен шарнирно на пластине между положениями под нагрузкой и расцеплено. В соответствии с одним из признаков изобретения, селектор связан с индикатором переключения, предназначенным для визуального отображения на лицевой панели корпуса режима работы (ЗР) - (ЗР) или (СН) - (ЗР). Выбор режима работы осуществляется до того, как выполняется соединение с упомянутой аппаратурой. Переключение режима работы после того,как вспомогательный модуль индикации приводится в соприкосновение и соединяется с выключателем, становится невозможным, поскольку к селектору более нет доступа. Краткое описание сопроводительных чертежей Остальные преимущества и признаки станут более ясными из нижеследующего описания варианта реализации изобретения, приведенного лишь в качестве примера, не ограничивающего общности, и показанного на прилагаемых чертежах, на которых фиг. 1-3 - вертикальные разрезы, демонстрирующие первый вариант работы, ЗР - ЗР,вспомогательного модуля индикации согласно изобретению, в замкнутом состоянии, в положении ручного размыкания и размыкания блокировкой, соответственно, причем селектор установлен в первое установочное положение; фиг. 4-6 представляют собой разрезы,идентичные показанным на предыдущих фигурах, демонстрирующие второй вариант работы(СН) - (ЗР) вспомогательного модуля индикации согласно изобретению, в замкнутом состоянии,в положении ручного размыкания и размыкания расцеплением, соответственно, причем селектор установлен во второе установочное положение. Описание предпочтительного варианта реализации изобретения Согласно фиг. 1-6, вспомогательный модуль 10 индикации размещен в изолирующем корпусе 12, который должен прилегать и соеди 3 няться с электрической коммутационной аппаратурой с расцепителем, в частности, низковольтным дифференциальным выключателем или разъединителем. В корпусе 12 заключены два электрических перекидных переключателя 14, 16, приводимые в действие механизмом управления 18, которым, с целью расцепления и возврата электрической коммутационной аппаратуры в исходное состояние, управляют механические связи. Каждый из перекидных переключателей 14, 16 снабжен подвижным переключающим контактом 20, 22, который представляет собой гибкий металлический нож, действующий совместно с парой стационарных контактов 24, 26; 28, 30, изолированных один от другого. Первый,правый, перекидной переключатель 14 постоянно обеспечивает индикацию ЗР разомкнутого или замкнутого состояния контактов электрической коммутационной аппаратуры, в то время как второй, левый, перекидной переключатель 16 обеспечивает либо индикацию замкнуторазомкнуто ЗР, либо индикацию сигнала неисправности СН в соответствии с положением, в которое установлен поворотный селектор 32. Стационарные контакты 24, 26 и подвижный контакт 20 первого перекидного переключателя 14 электрически соединены с зажимами 34, 36, 38, расположенными в выемках правой стороны корпуса 12. Стационарные контакты 28, 30 и подвижный контакт 22 второго перекидного переключателя 16 электрически соединены с зажимами 40, 42, 44, расположенными в выемках левой стороны корпуса 12. Вспомогательный модуль 10 индикации снабжен рукояткой 46, шарнирно закрепленной на валу 48 и соединен с крюком защелки механизма 18 посредством передаточного стержня 50. Механизм 18 включает в себя поворотную пластину 52, поворачивающуюся между двумя крайними положениями, причем данная пластина обеспечивает постоянную индикацию состояния замкнуто-разомкнуто контактов выключателя и стержня расцепления 54, предназначенного для принятия команды расцепления выключателя. Индицирующий рычаг 58 сигнала неисправности (СН), обеспечивающий постоянную индикацию состояния выключателя -под нагрузкой или расцеплено, установлен с возможностью вращения на шарнире 56 пластины 52. На конце индицирующего рычага 58 для этой цели имеется индикаторный флажок 60,имеющий два устойчивых положения, видимый с лицевой панели 62 корпуса 12. Подвижный контакт 20 первого перекидного переключателя 14 приводится в действие пластиной 52, а подвижный контакт 22 второго перекидного переключателя 16 приводится в действие промежуточным рычагом 62, шарнирно закрепленным на валу 64. Селектор 32 имеет два устойчивых установочных положения, и доступ к нему осуществ 002666 4 ляется с большой правой боковой поверхности корпуса 12, которая представляет собой поверхность прилегания к выключателю. Установка селектора 32 производится вручную при помощи отвертки и позволяет пользователю производить выбор между двумя режимами работы вспомогательного модуля 10 индикации, а именно первым режимом (ЗР) - (ЗР) и вторым режимом (СН) - (ЗР). Выбор режима работы осуществляется до того, как модуль соединяется с выключателем. Переключение режима работы становится невозможным, когда вспомогательный модуль индикации прилегает и соединен с выключателем, поскольку селектор 32 более недоступен. В зависимости от угла поворота селектора 32, промежуточный приводной рычаг 62 подвижного контакта 22 второго переключателя 16 доходит до стопора, образованного пластиной 52 (фиг. 1-3) или индицирующим рычагом 58 сигнала неисправности (СН) (фиг. 4-6) . Изменение положения селектора 32 вызывает изменение в позиционировании вала 64 промежуточного рычага 62. Кроме того, селектор 32 управляет индикатором переключения 66, который отображает выбранный режим работы на лицевой панели 62. В режиме работы ЗР второго переключателя 16 промежуточный рычаг следует за пластиной 52. В режиме работы (СН) второго переключателя 16 промежуточный рычаг приводится в действие индицирующим рычагом 58 сигнала неисправности (СН). Пружина 68 перемещения установлена между фиксированной точкой 70 корпуса 12 и индицирующим рычагом 58 сигнала неисправности СН. Пружина 68 находится в натянутом состоянии, если расцепление не имело место,когда выключатель находится в замкнутом состоянии либо был разомкнут вручную. Индицирующий рычаг 58 сигнала неисправности (СН) находится тогда в состоянии под нагрузкой(фиг. 1-2 и 4-5). Пружина 68 возвращается в свободное состояние в случае автоматического расцепления выключателя и заставляет индицирующий рычаг 58 сигнала неисправности СН перейти в состояние расцеплено (фиг. 3 и 6). Работа в режиме (ЗР) - (ЗР) Работа вспомогательного модуля индикации в варианте (ЗР) -(ЗР) показана на фиг. 1-3. Селектор 32 переводится в заданное положение,при котором промежуточный рычаг 62 переводится к пластине 52. Второй переключатель 16 индицирует состояние замкнуто - разомкнуто(ЗР) выключателя, так же, как это делает первый переключатель 14. Выбор установленного режима (ЗР) - (ЗР) отображается на лицевой панели 62 индикатором переключения 66. На фиг. 1 вспомогательный модуль 10 индикации находится в замкнутом состоянии, и два подвижных контакта 20, 22 прижаты к ста 5 ционарным контактам 24, 28, причем оба они отражают расположение пластины 52, индицирующей замкнутое состояние выключателя. Индицирующий рычаг 58 сигнала неисправности(СН) находится в положении под нагрузкой, а пружина 68 - в натянутом состоянии. Фиг. 2 представляет фазу ручного размыкания выключателя, на которой рукоятка 46 вспомогательного модуля 10 индикации шарнирно поворачивается против часовой стрелки,приводя поворотную пластину 52 в движение в том же направлении. Два подвижных контакта 20, 22 одновременно сдвигаются в том же направлении пластиной 52 и прижимаются к стационарным контактам 26, 30, причем оба они индицируют разомкнутое состояние выключателя. Индицирующий рычаг 58 сигнала неисправности (СН) при ручном размыкании выключателя остается неподвижным и не оказывает никакого влияния на промежуточный рычаг 62, поскольку подвижный контакт 22 только повторяет движение пластины 52. В случае расцепления выключателя (фиг. 3) стержень расцепления 54 вызывает разблокирование пластины 52, которая движется в том же направлении, как это показано на фиг. 2, но более быстро. Оба подвижных контакта 20, 22 одновременно сдвигаются в том же направлении пластиной 52 и прижимаются к стационарным контактам 26, 30, причем оба они индицируют разомкнутое состояние выключателя. Индицирующий рычаг 58 сигнала неисправности СН переводится пружиной 68 в положение расцеплено, так чтобы индицировать разомкнутое состояние выключателя вследствие расцепления. Оба переключателя 14, 16 работают в режиме ЗР, а промежуточный рычаг 62 следует за пластиной 52, а не за индицирующим рычагом 58 сигнала неисправности СН. Однако последний не отключен, поскольку он индицирует расцепление выключателя. Работа в режиме (СН)-(ЗР) Работа вспомогательного модуля индикации в варианте (СН)-(ЗР) иллюстрируется на фиг. 4-6. Селектор 32 устанавливается при помощи отвертки в другое положение, что изменяет расположение шарнирного вала 64 промежуточного рычага 62. Последний доходит до стопора, образуемого индицирующим рычагом 58 сигнала неисправности СН, а выбор режима работы (СН)-(ЗР) индицируется на лицевой панели 62 индикатором 66 переключения, который шарнирно поворачивается вправо. Первый переключатель 14, который управляется пластиной 52, по-прежнему индицирует состояние замкнуто-разомкнуто ЗР разъединителя, а второй переключатель 16, который управляется индицирующим рычагом 58, индицирует состояние выключателя под нагрузкой - расцеплено (СН). 6 На фиг. 4 вспомогательный модуль 10 индикации находится в замкнутом состоянии, и подвижные контакты 20, 22 прижаты к стационарным контактам 26, 28. Первый переключатель 14 индицирует замкнутое состояние контактов выключателя, а второй переключатель 16 индицирует состояние под нагрузкой выключателя. Когда выполняется ручное размыкание разъединителя (фиг. 5), рукоятка 46 вспомогательного модуля индикации шарнирно поворачивается против часовой стрелки, приводя поворотную пластину 52 в движение в том же направлении. Подвижный контакт 20 сдвигается к стационарному контакту 26, и первый переключатель 14 индицирует разомкнутое состояние контактов выключателя. Индицирующий рычаг 58 остается неподвижным в состоянии под нагрузкой и не приводит в движение промежуточный рычаг 62, который остается в том же положении, что и на фиг. 4. Подвижный контакт 22 остается прижатым к стационарному контакту 28, и второй переключатель 16 подтверждает состояние под нагрузкой выключателя. В случае срабатывания выключателя (фиг. 6) стержень расцепления 54 вызывает разблокирование пластины 52, которая движется в том же направлении, как это показано на фиг. 5, но более быстро, чем рукоятка. Оба подвижных контакта 20, 22 одновременно сдвигаются в том же направлении и прижимаются к стационарным контактам 26, 30, причем один из них под действием пластины 52, а другой - промежуточным рычагом 62, приводимым в движение индицирующим рычагом 58. Первый переключатель 14 индицирует разомкнутое состояние контактов выключателя, а второй переключатель 16 индицирует расцепление выключателя после передвижения индицирующего рычага 58 в положение расцеплено. Из положения, показанного на фиг. 6,сброс вспомогательного модуля индикации происходит, когда выполняется ручное замыкание выключателя, что вызывает движение пластины 52 в положение, показанное на фиг. 4. Поворот по часовой стрелке рукоятки 46 и пластины 52 приводит в движение индицирующий рычаг 58 в том же направлении в положение под нагрузкой. Возможно также выполнить сброс непосредственно, переместив флажок индикатора 60 из положения расцеплено (фиг. 6) в положение под нагрузкой (фиг. 4). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вспомогательный модуль индикации(10) для электрической коммутационной аппаратуры с расцепителем, в частности дифференциальным переключателем или разъединителем,содержащий изолирующий корпус (12) и размещенные в нем 7 первый переключатель (14) с подвижным переключающим контактом (20), предназначенным для обеспечения индикации замкнуторазомкнуто (ЗР) контактов коммутационной аппаратуры,второй переключатель (16) с подвижным переключающим контактом (22), предназначенным для обеспечения либо индикации замкнуто-разомкнуто (ЗР) контактов коммутационной аппаратуры, либо индикации сигнала неисправности (СН), представляющего состояние установки переключения передач - либо под нагрузкой, либо расцеплено,механизм (18) с рукояткой (46) и поворотной пластиной (52) для приведения в действие подвижных контактов (20, 22) первого и второго переключателей (14, 16),механическое средство связи для передачи состояния замкнуто - разомкнуто и под нагрузкой - расцеплено коммутационной аппаратуры к упомянутому механизму (18) и селектор (32) для выбора режима работы второго переключателя (16) замкнуто - разомкнуто (ЗР) или сигнал неисправности(СН),отличающийся тем, что индицирующий рычаг (58) сигнала неисправности (СН) установлен на поворотной пластине (52) механизма(62), следующим за движением пластины (52) либо индицирующего рычага (58) в соответствии с установочным положением селектора (32),выбирающим, соответственно, режим работы замкнуто - разомкнуто (ЗР) либо под нагрузкой - расцеплено (СН). 8 2. Вспомогательный модуль индикации по п.1, отличающийся тем, что промежуточный рычаг (62) шарнирно закреплен на валу (64),положение которого изменяется при изменении установочного положения селектора (32). 3. Вспомогательный модуль индикации по п.1 или 2, отличающийся тем, что подвижный контакт (20) первого переключателя (14) выполнен с возможностью приведения в действие поворотной пластиной (52) упомянутого механизма (18). 4. Вспомогательный модуль индикации по любому из пп.1-3, отличающийся тем, что индицирующий рычаг (58) сигнала неисправности(СН) шарнирно закреплен на шарнире (56) пластины (52) между положениями под нагрузкой и расцеплено и снабжен флажком индикации (60), имеющим два устойчивых состояния, видимым с лицевой панели (62) корпуса(12). 5. Вспомогательный модуль индикации по любому из пп.1-3, отличающийся тем, что селектор (32) связан с индикатором переключения(66), предназначенным для визуального отображения режима работы (ЗР)-(ЗР) и (СН)-(ЗР) с лицевой панели (62) корпуса (12). 6. Вспомогательный модуль индикации по п.4, отличающийся тем, что индицирующий рычаг (58) переводится в положение расцеплено пружиной натяжения (68), когда имеет место расцепление выключателя. 7. Вспомогательный модуль индикации по любому из пп.1-6, отличающийся тем, что селектор (32) выполнен доступным с большой правой боковой поверхности корпуса (12) до момента прилегания модуля к коммутационной аппаратуре.
