Механизм крупноформатной индикации даты для часовых механизмов наручных и настольных часов.

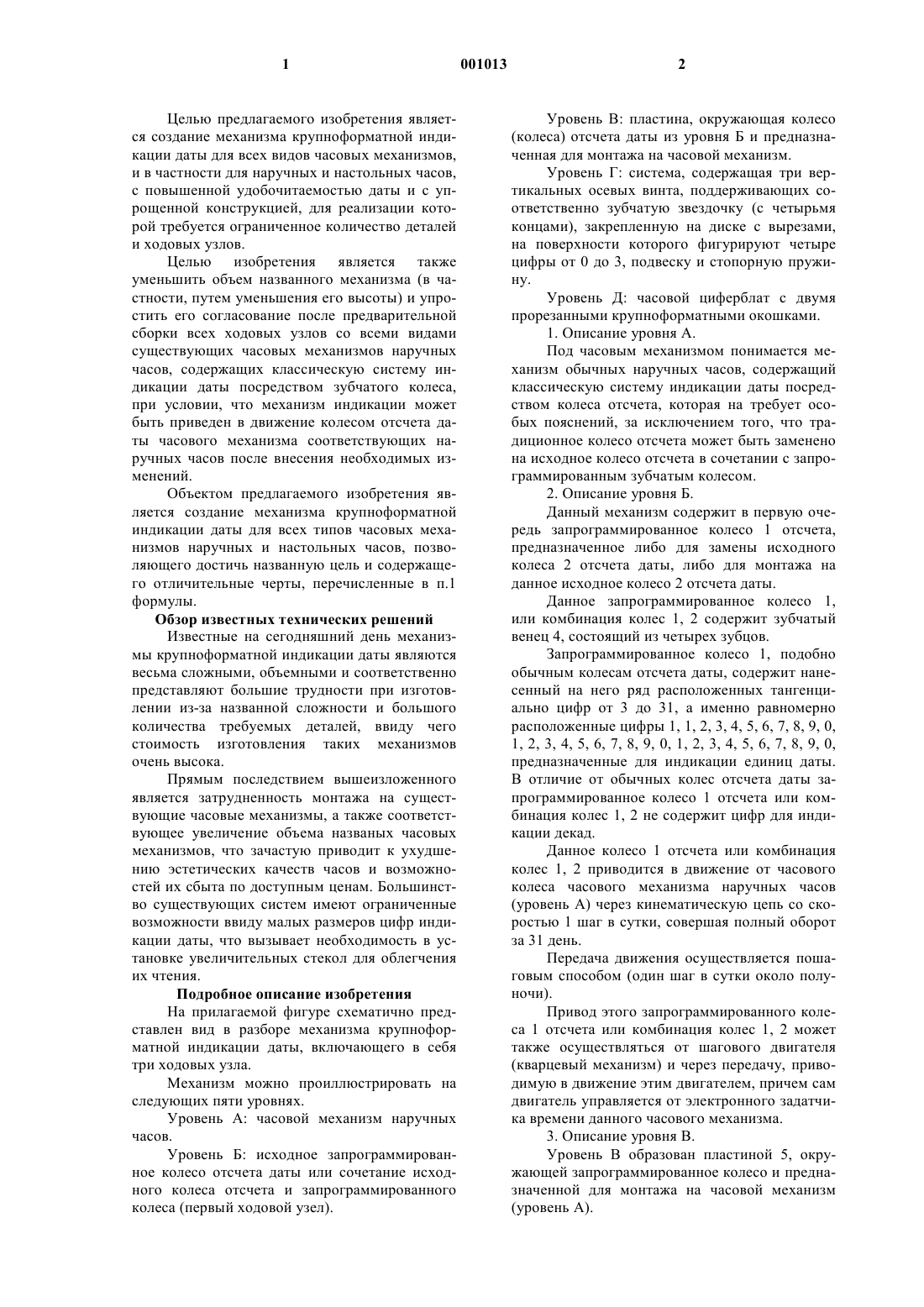

1 Целью предлагаемого изобретения является создание механизма крупноформатной индикации даты для всех видов часовых механизмов,и в частности для наручных и настольных часов,с повышенной удобочитаемостью даты и с упрощенной конструкцией, для реализации которой требуется ограниченное количество деталей и ходовых узлов. Целью изобретения является также уменьшить объем названного механизма (в частности, путем уменьшения его высоты) и упростить его согласование после предварительной сборки всех ходовых узлов со всеми видами существующих часовых механизмов наручных часов, содержащих классическую систему индикации даты посредством зубчатого колеса,при условии, что механизм индикации может быть приведен в движение колесом отсчета даты часового механизма соответствующих наручных часов после внесения необходимых изменений. Объектом предлагаемого изобретения является создание механизма крупноформатной индикации даты для всех типов часовых механизмов наручных и настольных часов, позволяющего достичь названную цель и содержащего отличительные черты, перечисленные в п.1 формулы. Обзор известных технических решений Известные на сегодняшний день механизмы крупноформатной индикации даты являются весьма сложными, объемными и соответственно представляют большие трудности при изготовлении из-за названной сложности и большого количества требуемых деталей, ввиду чего стоимость изготовления таких механизмов очень высока. Прямым последствием вышеизложенного является затрудненность монтажа на существующие часовые механизмы, а также соответствующее увеличение объема названых часовых механизмов, что зачастую приводит к ухудшению эстетических качеств часов и возможностей их сбыта по доступным ценам. Большинство существующих систем имеют ограниченные возможности ввиду малых размеров цифр индикации даты, что вызывает необходимость в установке увеличительных стекол для облегчения их чтения. Подробное описание изобретения На прилагаемой фигуре схематично представлен вид в разборе механизма крупноформатной индикации даты, включающего в себя три ходовых узла. Механизм можно проиллюстрировать на следующих пяти уровнях. Уровень А: часовой механизм наручных часов. Уровень Б: исходное запрограммированное колесо отсчета даты или сочетание исходного колеса отсчета и запрограммированного колеса (первый ходовой узел).(колеса) отсчета даты из уровня Б и предназначенная для монтажа на часовой механизм. Уровень Г: система, содержащая три вертикальных осевых винта, поддерживающих соответственно зубчатую звездочку (с четырьмя концами), закрепленную на диске с вырезами,на поверхности которого фигурируют четыре цифры от 0 до 3, подвеску и стопорную пружину. Уровень Д: часовой циферблат с двумя прорезанными крупноформатными окошками. 1. Описание уровня А. Под часовым механизмом понимается механизм обычных наручных часов, содержащий классическую систему индикации даты посредством колеса отсчета, которая на требует особых пояснений, за исключением того, что традиционное колесо отсчета может быть заменено на исходное колесо отсчета в сочетании с запрограммированным зубчатым колесом. 2. Описание уровня Б. Данный механизм содержит в первую очередь запрограммированное колесо 1 отсчета,предназначенное либо для замены исходного колеса 2 отсчета даты, либо для монтажа на данное исходное колесо 2 отсчета даты. Данное запрограммированное колесо 1,или комбинация колес 1, 2 содержит зубчатый венец 4, состоящий из четырех зубцов. Запрограммированное колесо 1, подобно обычным колесам отсчета даты, содержит нанесенный на него ряд расположенных тангенциально цифр от 3 до 31, а именно равномерно расположенные цифры 1, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0,1, 2, 3, 4, 5, 6, 7, 8, 9, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0,предназначенные для индикации единиц даты. В отличие от обычных колес отсчета даты запрограммированное колесо 1 отсчета или комбинация колес 1, 2 не содержит цифр для индикации декад. Данное колесо 1 отсчета или комбинация колес 1, 2 приводится в движение от часового колеса часового механизма наручных часов(уровень А) через кинематическую цепь со скоростью 1 шаг в сутки, совершая полный оборот за 31 день. Передача движения осуществляется пошаговым способом (один шаг в сутки около полуночи). Привод этого запрограммированного колеса 1 отсчета или комбинация колес 1, 2 может также осуществляться от шагового двигателя(кварцевый механизм) и через передачу, приводимую в движение этим двигателем, причем сам двигатель управляется от электронного задатчика времени данного часового механизма. 3. Описание уровня В. Уровень В образован пластиной 5, окружающей запрограммированное колесо и предназначенной для монтажа на часовой механизм 3 Данная пластина 5 содержит просвет в виде сектора 6 дуги для прохождения колеса отсчета даты (запрограммированное колесо 1 или комбинация колес 1, 2) и закреплена на часовом механизме наручных часов с помощью винта 7. 4. Описание уровня Г. Данный механизм содержит ходовой узел декад. Ходовой узел декад состоит из звездочки 8 с четырьмя концами или зубцами, диска с вырезами для индикации декад 9, на верхней поверхности которого имеются цифры от 0 до 3,расположенные радиально и распределенные равномерно. Названный ходовой узел декад поворачивается вокруг своей оси на пластине 5 и удерживается в своем положении с помощью осевого винта 10. Узел устанавливается таким образом, чтобы зубцы звездочки 8 декад находились на одном уровне с дорожкой, образуемой венцом 4 запрограммированного колеса 1 отсчета или комбинации колес 1, 2. На пластине 5 с помощью осевого винта 12 закреплена подвеска 11, соприкасающаяся с концами звездочки 8, расположенными на этом же уровне, для блокирования угловых частей в промежутках между очередным приведением в действие. На пластине 5 с помощью осевого винта 14 закреплена стопорная пружина 13, которая поддерживает подвеску 11 в промежутках между очередным приведением в действие. Ходовой узел декад полностью независим от запрограммированного колеса 1 отсчета или комбинации колес 1, 2. 5. Описание уровня Д: Механизм имеет циферблат 15 с крупноформатной прорезью 16, имеющей два окошка одинакового размера, в принципе не менее 2 х 4 мм, причем этот циферблат 15 покрывает собой весь механизм и крепится на пластине 5 с помощью ножек 17 (4 штуки). Г. Принцип действия. Путем приведения в движение звездочки 8 декад посредством зубчатого венца 4 запрограммированного колеса 1 отсчета или комбинации колес 1, 2, диск индикации декад 9 поворачивается на один шаг раз в десять суток так,чтобы цифра, соответствующая декаде даты,появилась в прорези 16 циферблата 15 рядом с цифрами единиц 3, расположенных на запрограммированном колесе 1 отсчета или комбинация колес 1, 2. Диск декад совершает полный оборот за один месяц. Д. Расположение дисков индикации. Предлагаемый механизм позволяет разместить крупноформатную прорезь 16 циферблата 15 во многих точках поверхности циферблата 15 при условии, чтобы оба диска индикации всегда крепились симметрично по обе стороны от определенной оси так, чтобы декады и 4 единицы совмещались и чтобы их индикация осуществлялась соответственно слева и справа от точки касания. Возможности топологического размещения механизма, предлагаемого в данном изобретении, позволяют варьировать расположение прорези в пределах сектора между часами 11 и 1 в верхней половине циферблата или сектора между часами 5 и 7 в нижней половине циферблата. Е. Преимущества предлагаемого механизма. Данный механизм содержит весьма ограниченное количество деталей и лишь три ходовых узла (два узла на уровне Г и один узел на уровне Б). Предлагаемый механизм можно полностью собрать и предварительно смонтировать на пластине 5 за исключением запрограммированного колеса 1 отсчета, которое устанавливается непосредственно на часовой механизм. После крепления пластины на часовой механизм, она оборудуется циферблатом для крупноформатной индикации даты. Прорезь 16 имеет размеры, вдвое превосходящие размеры обычной прорези под дату. Кроме того, объем механизма индикации весьма невелик, что позволяет адаптировать его ко всем видам существующих в настоящее время часовых механизмов, предусматривающих индикацию даты. Данный механизм индикации выгодно отличается простотой, ограниченным количеством деталей, надежностью и низкой стоимостью при изготовлении. Кроме того, очевидно, что данное изобретение имеет целью изготовление и производство часового механизма наручных и настольных часов, снабженного механизмом крупноформатной индикации даты в соответствии с приведенным выше описанием. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Механизм крупноформатной индикации даты для часовых механизмов наручных и настольных часов, отличающийся тем, что он содержит циферблат, снабженный крупноформатной прорезью, ходовой узел единиц, содержащий запрограммированное колесо отсчета или сочетание исходного колеса отсчета даты и запрограммированного колеса отсчета с 31-ой цифрой, а именно 1, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, 1, 2,3, 4, 5, 6, 7, 8, 9, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, а также зубчатый венец с четырьмя зубцами, ходовой узел декад, содержащий диск декад с нанесенными на нем цифрами от 0 до 3, составляющий единое целое со звездочкой декад, благодаря тому, что в отличие от обычных колес отсчета даты, запрограммированное колесо отсчета не содержит составных чисел для индикации декад, благодаря тому, что цифры, нанесенные на запрограммированное колесо отсчета и на диск декад, появляются по порядку в правой,соответственно в левой части крупноформатной прорези циферблата, благодаря тому, что звездочка декад является зависимой и приводится в движение непосредственно от соответствующего венца, находящегося на запрограммированном колесе, приводимом часовым механизмом в пошаговое движение из расчета тридцать один шаг на один полный оборот. 2. Механизм индикации по п.1, отличающийся тем, что запрограммированное колесо отсчета, подобно обычным колесам отсчета даты, содержит нанесенные на нем и тангенциально расположенные цифры числом 31, а именно 1, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0,1, 2, 3, 4, 5, 6, 7, 8, 9, 0, распределенные равномерно и предназначенные для индикации единиц даты, а также в отличие от обычных колес отсчета даты, запрограммированное колесо отсчета не содержит цифр для индикации декад. 3. Механизм индикации по п.1, отличающийся тем, что запрограммированное колесо отсчета может либо заменить исходное колесо отсчета даты, либо может быть установлено на это исходное колесо отсчета даты. 4. Механизм индикации по одному из предшествующих пп.1-3, отличающийся тем,что запрограммированное колесо отсчета содержит зубчатый венец с четырьмя зубцами для приведения в движение звездочки и диска индикации декад даты. 5. Механизм индикации по п.1, отличающийся тем, что ходовой узел декад выполнен поворотным вокруг параллельной оси на пластине и расположен на том же уровне, что и венец запрограммированного колеса. 6. Механизм индикации по одному из предшествующих пп.1-5, отличающийся тем,что крупноформатная прорезь циферблата расположена между центром циферблата и часом 12 или соответственно 6. 7. Механизм индикации по одному из предшествующих пп.1-6, отличающийся тем,что венец звездочки декад содержит четыре зубца, входящих в зацепление с четырьмя зубцами запрограммированного колеса. 8. Механизм индикации по одному из предшествующих пп.1-7, отличающийся тем,что венец звездочки декад содержит четыре зубца, совпадающих с датами 1, 10, 20 и 30 венца единиц данного колеса отсчета, и звездочка декад содержит четыре зубца. 9. Механизм индикации по одному из предшествующих пп. 1-8, отличающийся тем,что цифры, находящиеся на запрограммированном колесе, расположены радиально и равномерно распределены по их периферии. 10. Механизм индикации по одному из предшествующих пп.1-9, отличающийся тем, 6 что цифры, находящиеся на диске декад, расположены радиально и крестообразно. 11. Механизм индикации по одному из предшествующих пп.1-10, отличающийся тем,что дополнительно содержит подвеску, закрепленную на пластине с помощью осевого винта и соприкасающуюся с концами и/или зубцами звездочки декад, расположенными на этом же уровне, для блокирования угловых частей в промежутках между очередным приведением в действие. 12. Механизм индикации по одному из предшествующих пп.1-11, отличающийся тем,что дополнительно содержит стопорную пружину, закрепленную на пластине с помощью осевого винта, для удержания подвески в промежутках между очередным приведением в действие и для сохранения стабильного углового положения в промежутках между очередным приведением в действие. 13. Механизм индикации по одному из предшествующих пп.1-12, отличающийся тем,что зубчатое колесо представляет собой колесо отсчета даты часового механизма. 14. Часовой механизм, содержащий систему зубчатых колес с пошаговым приводом колеса, совершающего полный оборот за тридцать один шаг, отличающийся тем, что названная система зубчатых колес приводит в движение колесо механизма по одному из предшествующих пп. с 1 по 13.
