Система установки бака для воды

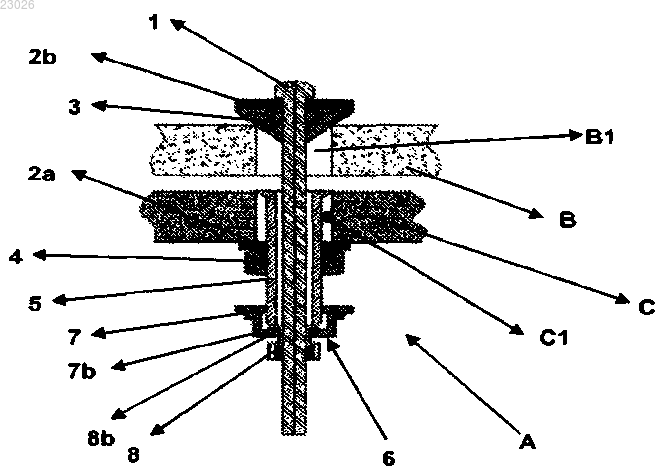

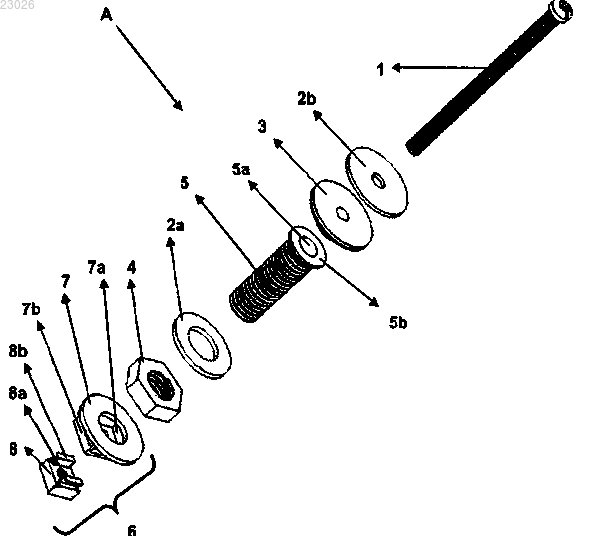

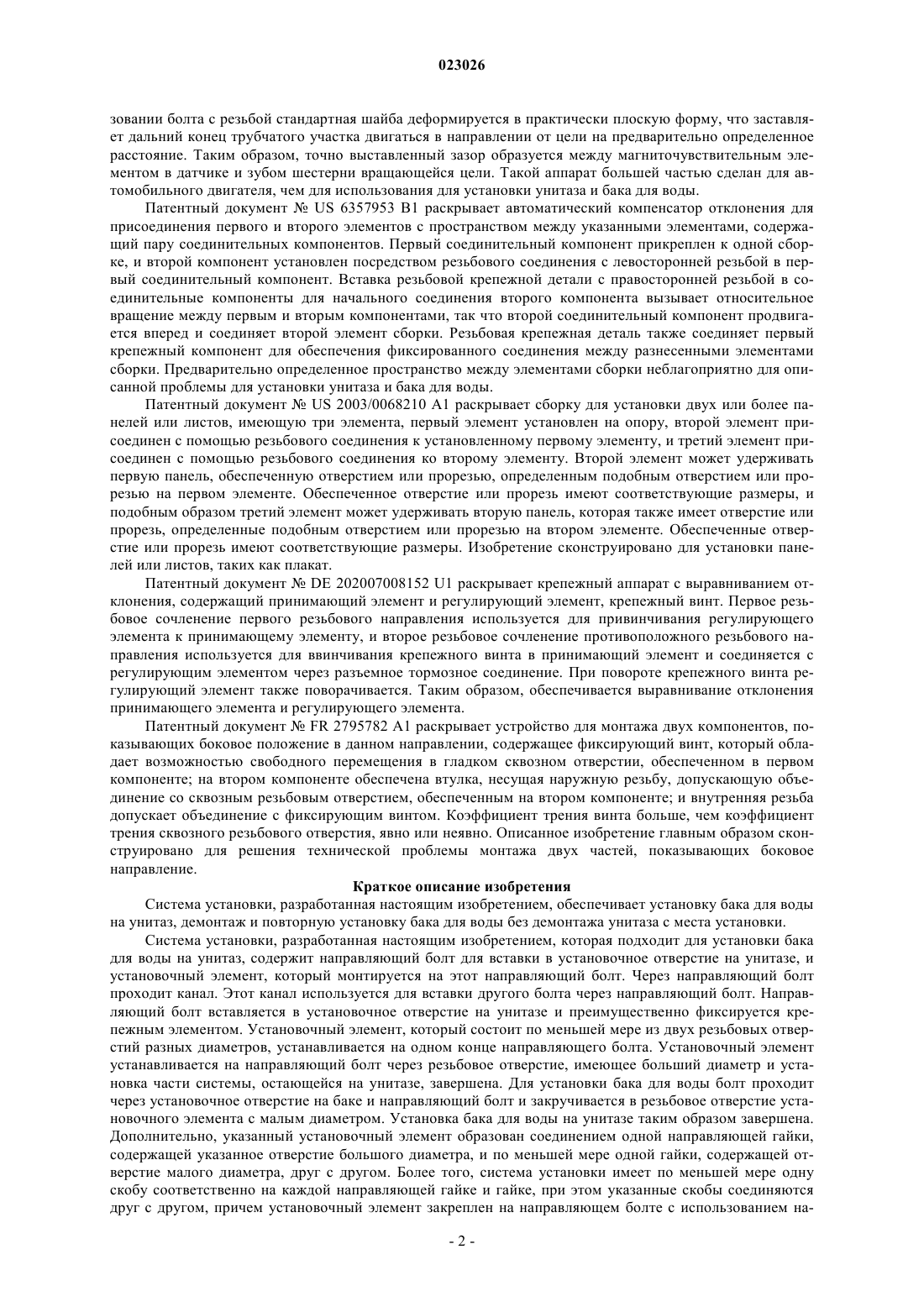

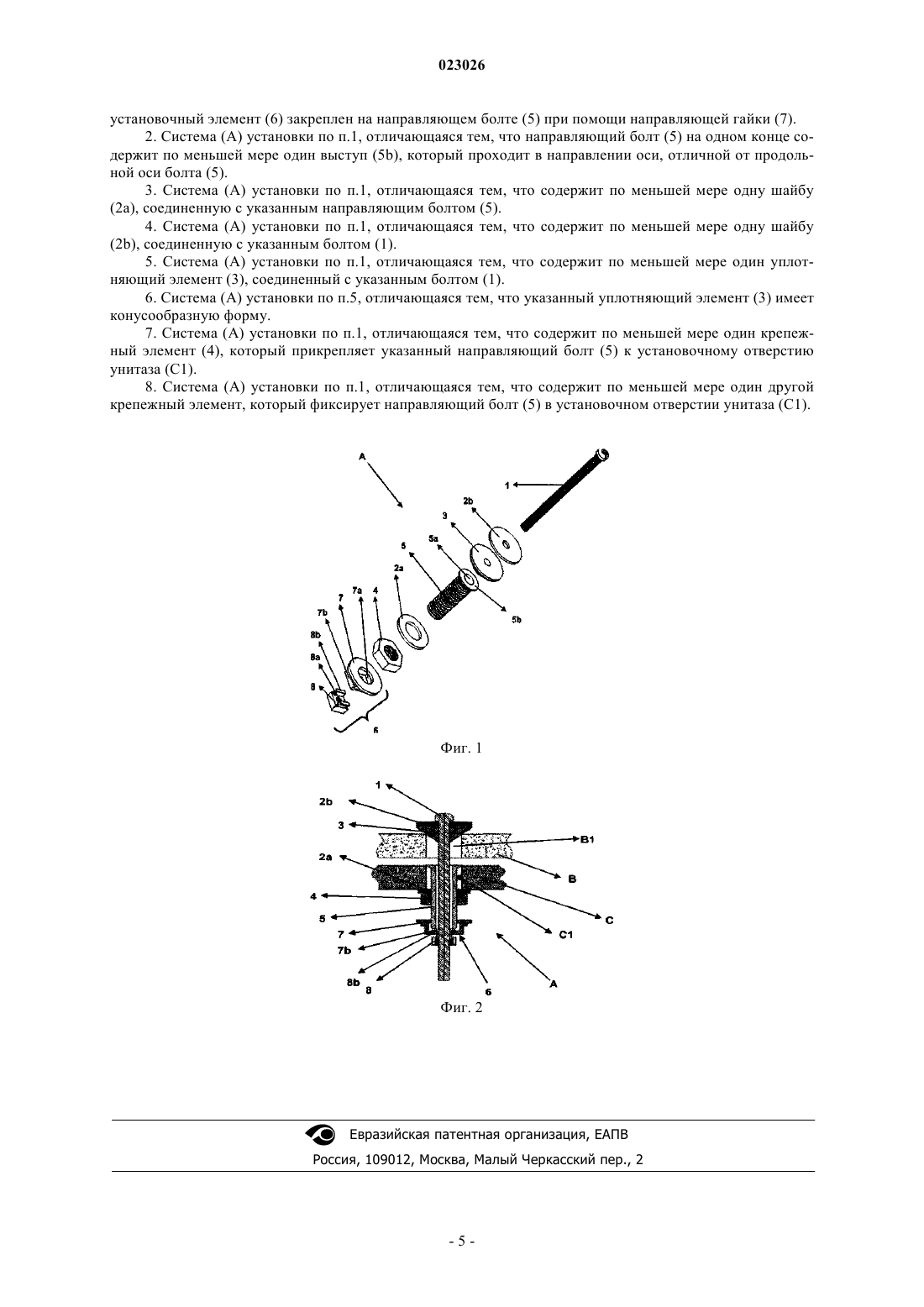

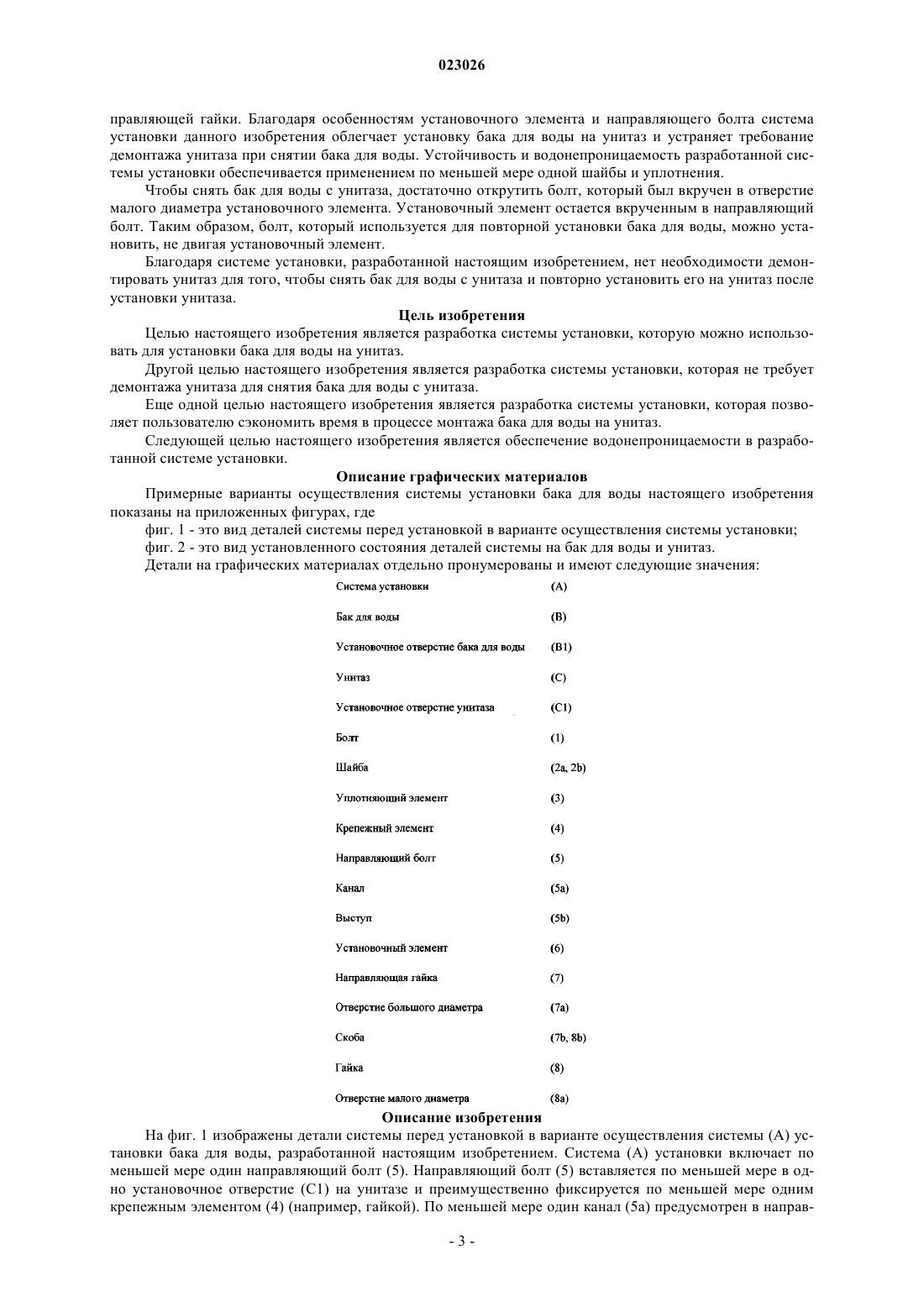

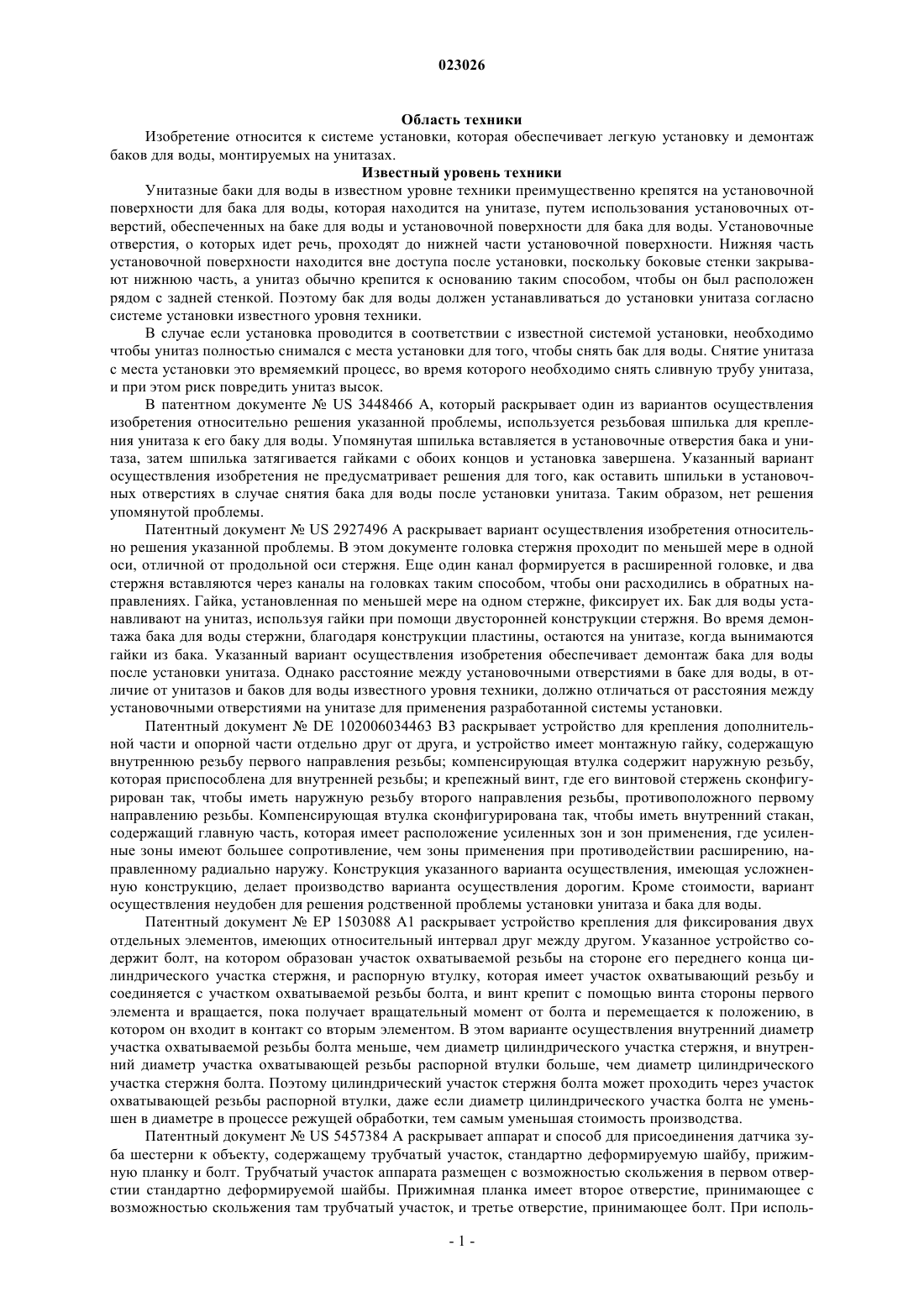

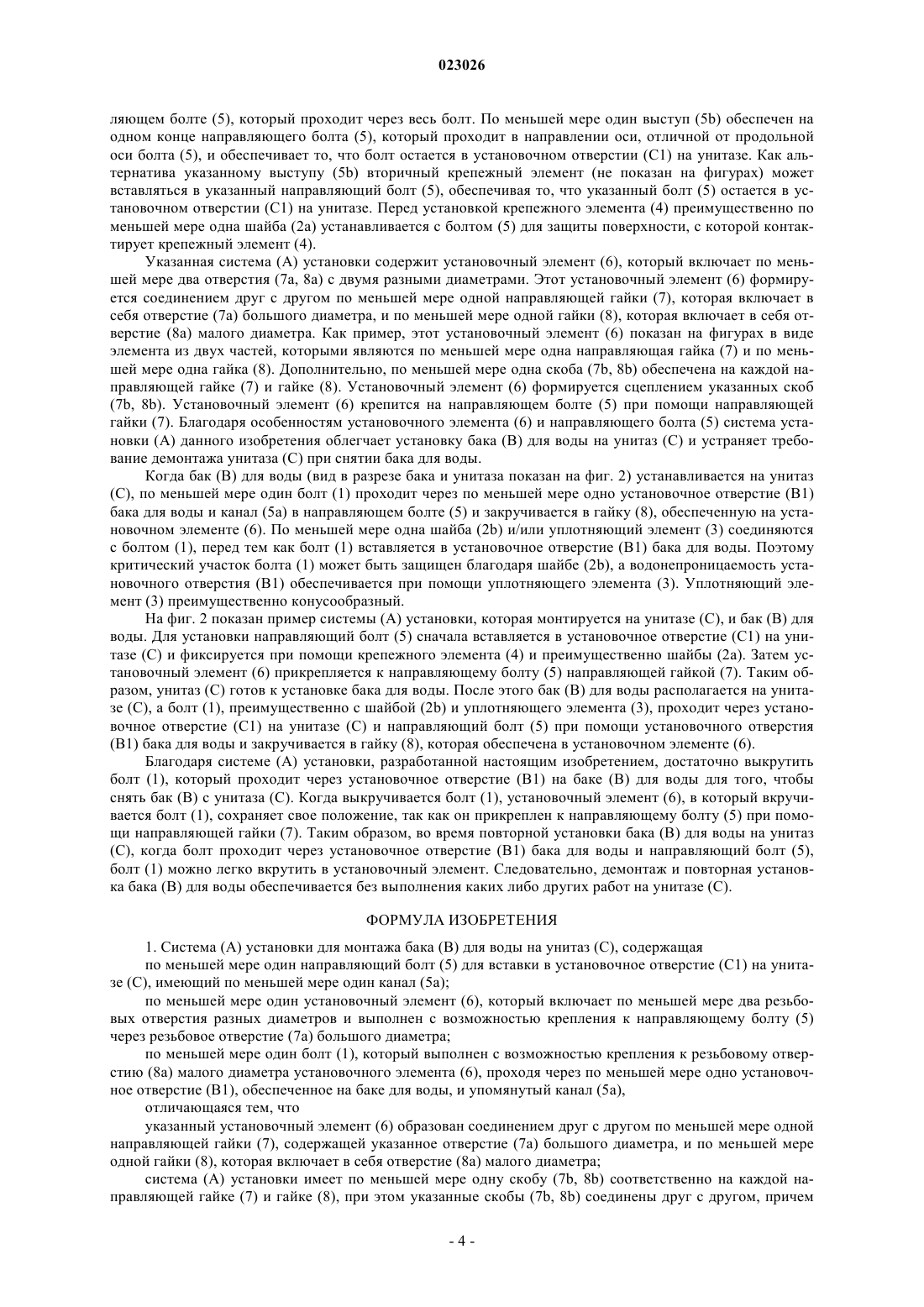

СИСТЕМА УСТАНОВКИ БАКА ДЛЯ ВОДЫ(5), который крепится к унитазу (С) и имеет канал (5 а), который проходит через весь болт, и крепежного элемента (4), который фиксирует указанный болт (5). Система (А) установки включает установочный элемент (6), состоящий из отверстия (7 а) большого диаметра и отверстия (8 а) малого диаметра. Установочный элемент (6) навинчивается на направляющий болт (5) через отверстие(7 а) большого диаметра. Проходя через отверстие (В 1) на баке (В) для воды и канал (5 а), болт (1) вкручивается в отверстие (8 а) малого диаметра элемента (6). Система (А) установки обеспечивает демонтаж и установку бака (В) для воды на унитаз (С) без снятия унитаза (С).(71)(73) Заявитель и патентовладелец: ЕДЖЗАДЖИБАШИ ЙАПИ ГЕРЕЧЛЕРИ САН. ВЕ ТИДЖ. А.Ш. Область техники Изобретение относится к системе установки, которая обеспечивает легкую установку и демонтаж баков для воды, монтируемых на унитазах. Известный уровень техники Унитазные баки для воды в известном уровне техники преимущественно крепятся на установочной поверхности для бака для воды, которая находится на унитазе, путем использования установочных отверстий, обеспеченных на баке для воды и установочной поверхности для бака для воды. Установочные отверстия, о которых идет речь, проходят до нижней части установочной поверхности. Нижняя часть установочной поверхности находится вне доступа после установки, поскольку боковые стенки закрывают нижнюю часть, а унитаз обычно крепится к основанию таким способом, чтобы он был расположен рядом с задней стенкой. Поэтому бак для воды должен устанавливаться до установки унитаза согласно системе установки известного уровня техники. В случае если установка проводится в соответствии с известной системой установки, необходимо чтобы унитаз полностью снимался с места установки для того, чтобы снять бак для воды. Снятие унитаза с места установки это времяемкий процесс, во время которого необходимо снять сливную трубу унитаза,и при этом риск повредить унитаз высок. В патентном документеUS 3448466 А, который раскрывает один из вариантов осуществления изобретения относительно решения указанной проблемы, используется резьбовая шпилька для крепления унитаза к его баку для воды. Упомянутая шпилька вставляется в установочные отверстия бака и унитаза, затем шпилька затягивается гайками с обоих концов и установка завершена. Указанный вариант осуществления изобретения не предусматривает решения для того, как оставить шпильки в установочных отверстиях в случае снятия бака для воды после установки унитаза. Таким образом, нет решения упомянутой проблемы. Патентный документUS 2927496 А раскрывает вариант осуществления изобретения относительно решения указанной проблемы. В этом документе головка стержня проходит по меньшей мере в одной оси, отличной от продольной оси стержня. Еще один канал формируется в расширенной головке, и два стержня вставляются через каналы на головках таким способом, чтобы они расходились в обратных направлениях. Гайка, установленная по меньшей мере на одном стержне, фиксирует их. Бак для воды устанавливают на унитаз, используя гайки при помощи двусторонней конструкции стержня. Во время демонтажа бака для воды стержни, благодаря конструкции пластины, остаются на унитазе, когда вынимаются гайки из бака. Указанный вариант осуществления изобретения обеспечивает демонтаж бака для воды после установки унитаза. Однако расстояние между установочными отверстиями в баке для воды, в отличие от унитазов и баков для воды известного уровня техники, должно отличаться от расстояния между установочными отверстиями на унитазе для применения разработанной системы установки. Патентный документDE 102006034463 В 3 раскрывает устройство для крепления дополнительной части и опорной части отдельно друг от друга, и устройство имеет монтажную гайку, содержащую внутреннюю резьбу первого направления резьбы; компенсирующая втулка содержит наружную резьбу,которая приспособлена для внутренней резьбы; и крепежный винт, где его винтовой стержень сконфигурирован так, чтобы иметь наружную резьбу второго направления резьбы, противоположного первому направлению резьбы. Компенсирующая втулка сконфигурирована так, чтобы иметь внутренний стакан,содержащий главную часть, которая имеет расположение усиленных зон и зон применения, где усиленные зоны имеют большее сопротивление, чем зоны применения при противодействии расширению, направленному радиально наружу. Конструкция указанного варианта осуществления, имеющая усложненную конструкцию, делает производство варианта осуществления дорогим. Кроме стоимости, вариант осуществления неудобен для решения родственной проблемы установки унитаза и бака для воды. Патентный документЕР 1503088 А 1 раскрывает устройство крепления для фиксирования двух отдельных элементов, имеющих относительный интервал друг между другом. Указанное устройство содержит болт, на котором образован участок охватываемой резьбы на стороне его переднего конца цилиндрического участка стержня, и распорную втулку, которая имеет участок охватывающий резьбу и соединяется с участком охватываемой резьбы болта, и винт крепит с помощью винта стороны первого элемента и вращается, пока получает вращательный момент от болта и перемещается к положению, в котором он входит в контакт со вторым элементом. В этом варианте осуществления внутренний диаметр участка охватываемой резьбы болта меньше, чем диаметр цилиндрического участка стержня, и внутренний диаметр участка охватывающей резьбы распорной втулки больше, чем диаметр цилиндрического участка стержня болта. Поэтому цилиндрический участок стержня болта может проходить через участок охватывающей резьбы распорной втулки, даже если диаметр цилиндрического участка болта не уменьшен в диаметре в процессе режущей обработки, тем самым уменьшая стоимость производства. Патентный документUS 5457384 А раскрывает аппарат и способ для присоединения датчика зуба шестерни к объекту, содержащему трубчатый участок, стандартно деформируемую шайбу, прижимную планку и болт. Трубчатый участок аппарата размещен с возможностью скольжения в первом отверстии стандартно деформируемой шайбы. Прижимная планка имеет второе отверстие, принимающее с возможностью скольжения там трубчатый участок, и третье отверстие, принимающее болт. При исполь-1 023026 зовании болта с резьбой стандартная шайба деформируется в практически плоскую форму, что заставляет дальний конец трубчатого участка двигаться в направлении от цели на предварительно определенное расстояние. Таким образом, точно выставленный зазор образуется между магниточувствительным элементом в датчике и зубом шестерни вращающейся цели. Такой аппарат большей частью сделан для автомобильного двигателя, чем для использования для установки унитаза и бака для воды. Патентный документUS 6357953 В 1 раскрывает автоматический компенсатор отклонения для присоединения первого и второго элементов с пространством между указанными элементами, содержащий пару соединительных компонентов. Первый соединительный компонент прикреплен к одной сборке, и второй компонент установлен посредством резьбового соединения с левосторонней резьбой в первый соединительный компонент. Вставка резьбовой крепежной детали с правосторонней резьбой в соединительные компоненты для начального соединения второго компонента вызывает относительное вращение между первым и вторым компонентами, так что второй соединительный компонент продвигается вперед и соединяет второй элемент сборки. Резьбовая крепежная деталь также соединяет первый крепежный компонент для обеспечения фиксированного соединения между разнесенными элементами сборки. Предварительно определенное пространство между элементами сборки неблагоприятно для описанной проблемы для установки унитаза и бака для воды. Патентный документUS 2003/0068210 А 1 раскрывает сборку для установки двух или более панелей или листов, имеющую три элемента, первый элемент установлен на опору, второй элемент присоединен с помощью резьбового соединения к установленному первому элементу, и третий элемент присоединен с помощью резьбового соединения ко второму элементу. Второй элемент может удерживать первую панель, обеспеченную отверстием или прорезью, определенным подобным отверстием или прорезью на первом элементе. Обеспеченное отверстие или прорезь имеют соответствующие размеры, и подобным образом третий элемент может удерживать вторую панель, которая также имеет отверстие или прорезь, определенные подобным отверстием или прорезью на втором элементе. Обеспеченные отверстие или прорезь имеют соответствующие размеры. Изобретение сконструировано для установки панелей или листов, таких как плакат. Патентный документDE 202007008152 U1 раскрывает крепежный аппарат с выравниванием отклонения, содержащий принимающий элемент и регулирующий элемент, крепежный винт. Первое резьбовое сочленение первого резьбового направления используется для привинчивания регулирующего элемента к принимающему элементу, и второе резьбовое сочленение противоположного резьбового направления используется для ввинчивания крепежного винта в принимающий элемент и соединяется с регулирующим элементом через разъемное тормозное соединение. При повороте крепежного винта регулирующий элемент также поворачивается. Таким образом, обеспечивается выравнивание отклонения принимающего элемента и регулирующего элемента. Патентный документFR 2795782 А 1 раскрывает устройство для монтажа двух компонентов, показывающих боковое положение в данном направлении, содержащее фиксирующий винт, который обладает возможностью свободного перемещения в гладком сквозном отверстии, обеспеченном в первом компоненте; на втором компоненте обеспечена втулка, несущая наружную резьбу, допускающую объединение со сквозным резьбовым отверстием, обеспеченным на втором компоненте; и внутренняя резьба допускает объединение с фиксирующим винтом. Коэффициент трения винта больше, чем коэффициент трения сквозного резьбового отверстия, явно или неявно. Описанное изобретение главным образом сконструировано для решения технической проблемы монтажа двух частей, показывающих боковое направление. Краткое описание изобретения Система установки, разработанная настоящим изобретением, обеспечивает установку бака для воды на унитаз, демонтаж и повторную установку бака для воды без демонтажа унитаза с места установки. Система установки, разработанная настоящим изобретением, которая подходит для установки бака для воды на унитаз, содержит направляющий болт для вставки в установочное отверстие на унитазе, и установочный элемент, который монтируется на этот направляющий болт. Через направляющий болт проходит канал. Этот канал используется для вставки другого болта через направляющий болт. Направляющий болт вставляется в установочное отверстие на унитазе и преимущественно фиксируется крепежным элементом. Установочный элемент, который состоит по меньшей мере из двух резьбовых отверстий разных диаметров, устанавливается на одном конце направляющего болта. Установочный элемент устанавливается на направляющий болт через резьбовое отверстие, имеющее больший диаметр и установка части системы, остающейся на унитазе, завершена. Для установки бака для воды болт проходит через установочное отверстие на баке и направляющий болт и закручивается в резьбовое отверстие установочного элемента с малым диаметром. Установка бака для воды на унитазе таким образом завершена. Дополнительно, указанный установочный элемент образован соединением одной направляющей гайки,содержащей указанное отверстие большого диаметра, и по меньшей мере одной гайки, содержащей отверстие малого диаметра, друг с другом. Более того, система установки имеет по меньшей мере одну скобу соответственно на каждой направляющей гайке и гайке, при этом указанные скобы соединяются друг с другом, причем установочный элемент закреплен на направляющем болте с использованием на-2 023026 правляющей гайки. Благодаря особенностям установочного элемента и направляющего болта система установки данного изобретения облегчает установку бака для воды на унитаз и устраняет требование демонтажа унитаза при снятии бака для воды. Устойчивость и водонепроницаемость разработанной системы установки обеспечивается применением по меньшей мере одной шайбы и уплотнения. Чтобы снять бак для воды с унитаза, достаточно открутить болт, который был вкручен в отверстие малого диаметра установочного элемента. Установочный элемент остается вкрученным в направляющий болт. Таким образом, болт, который используется для повторной установки бака для воды, можно установить, не двигая установочный элемент. Благодаря системе установки, разработанной настоящим изобретением, нет необходимости демонтировать унитаз для того, чтобы снять бак для воды с унитаза и повторно установить его на унитаз после установки унитаза. Цель изобретения Целью настоящего изобретения является разработка системы установки, которую можно использовать для установки бака для воды на унитаз. Другой целью настоящего изобретения является разработка системы установки, которая не требует демонтажа унитаза для снятия бака для воды с унитаза. Еще одной целью настоящего изобретения является разработка системы установки, которая позволяет пользователю сэкономить время в процессе монтажа бака для воды на унитаз. Следующей целью настоящего изобретения является обеспечение водонепроницаемости в разработанной системе установки. Описание графических материалов Примерные варианты осуществления системы установки бака для воды настоящего изобретения показаны на приложенных фигурах, где фиг. 1 - это вид деталей системы перед установкой в варианте осуществления системы установки; фиг. 2 - это вид установленного состояния деталей системы на бак для воды и унитаз. Детали на графических материалах отдельно пронумерованы и имеют следующие значения: Описание изобретения На фиг. 1 изображены детали системы перед установкой в варианте осуществления системы (А) установки бака для воды, разработанной настоящим изобретением. Система (А) установки включает по меньшей мере один направляющий болт (5). Направляющий болт (5) вставляется по меньшей мере в одно установочное отверстие (С 1) на унитазе и преимущественно фиксируется по меньшей мере одним крепежным элементом (4) (например, гайкой). По меньшей мере один канал (5 а) предусмотрен в направ-3 023026 ляющем болте (5), который проходит через весь болт. По меньшей мере один выступ (5b) обеспечен на одном конце направляющего болта (5), который проходит в направлении оси, отличной от продольной оси болта (5), и обеспечивает то, что болт остается в установочном отверстии (С 1) на унитазе. Как альтернатива указанному выступу (5b) вторичный крепежный элемент (не показан на фигурах) может вставляться в указанный направляющий болт (5), обеспечивая то, что указанный болт (5) остается в установочном отверстии (С 1) на унитазе. Перед установкой крепежного элемента (4) преимущественно по меньшей мере одна шайба (2 а) устанавливается с болтом (5) для защиты поверхности, с которой контактирует крепежный элемент (4). Указанная система (А) установки содержит установочный элемент (6), который включает по меньшей мере два отверстия (7 а, 8 а) с двумя разными диаметрами. Этот установочный элемент (6) формируется соединением друг с другом по меньшей мере одной направляющей гайки (7), которая включает в себя отверстие (7 а) большого диаметра, и по меньшей мере одной гайки (8), которая включает в себя отверстие (8 а) малого диаметра. Как пример, этот установочный элемент (6) показан на фигурах в виде элемента из двух частей, которыми являются по меньшей мере одна направляющая гайка (7) и по меньшей мере одна гайка (8). Дополнительно, по меньшей мере одна скоба (7b, 8b) обеспечена на каждой направляющей гайке (7) и гайке (8). Установочный элемент (6) формируется сцеплением указанных скоб(7b, 8b). Установочный элемент (6) крепится на направляющем болте (5) при помощи направляющей гайки (7). Благодаря особенностям установочного элемента (6) и направляющего болта (5) система установки (А) данного изобретения облегчает установку бака (В) для воды на унитаз (С) и устраняет требование демонтажа унитаза (С) при снятии бака для воды. Когда бак (В) для воды (вид в разрезе бака и унитаза показан на фиг. 2) устанавливается на унитаз(С), по меньшей мере один болт (1) проходит через по меньшей мере одно установочное отверстие (В 1) бака для воды и канал (5 а) в направляющем болте (5) и закручивается в гайку (8), обеспеченную на установочном элементе (6). По меньшей мере одна шайба (2b) и/или уплотняющий элемент (3) соединяются с болтом (1), перед тем как болт (1) вставляется в установочное отверстие (В 1) бака для воды. Поэтому критический участок болта (1) может быть защищен благодаря шайбе (2b), a водонепроницаемость установочного отверстия (В 1) обеспечивается при помощи уплотняющего элемента (3). Уплотняющий элемент (3) преимущественно конусообразный. На фиг. 2 показан пример системы (А) установки, которая монтируется на унитазе (С), и бак (В) для воды. Для установки направляющий болт (5) сначала вставляется в установочное отверстие (С 1) на унитазе (С) и фиксируется при помощи крепежного элемента (4) и преимущественно шайбы (2 а). Затем установочный элемент (6) прикрепляется к направляющему болту (5) направляющей гайкой (7). Таким образом, унитаз (С) готов к установке бака для воды. После этого бак (В) для воды располагается на унитазе (С), а болт (1), преимущественно с шайбой (2b) и уплотняющего элемента (3), проходит через установочное отверстие (С 1) на унитазе (С) и направляющий болт (5) при помощи установочного отверстия(В 1) бака для воды и закручивается в гайку (8), которая обеспечена в установочном элементе (6). Благодаря системе (А) установки, разработанной настоящим изобретением, достаточно выкрутить болт (1), который проходит через установочное отверстие (В 1) на баке (В) для воды для того, чтобы снять бак (В) с унитаза (С). Когда выкручивается болт (1), установочный элемент (6), в который вкручивается болт (1), сохраняет свое положение, так как он прикреплен к направляющему болту (5) при помощи направляющей гайки (7). Таким образом, во время повторной установки бака (В) для воды на унитаз(С), когда болт проходит через установочное отверстие (В 1) бака для воды и направляющий болт (5),болт (1) можно легко вкрутить в установочный элемент. Следовательно, демонтаж и повторная установка бака (В) для воды обеспечивается без выполнения каких либо других работ на унитазе (С). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система (А) установки для монтажа бака (В) для воды на унитаз (С), содержащая по меньшей мере один направляющий болт (5) для вставки в установочное отверстие (С 1) на унитазе (С), имеющий по меньшей мере один канал (5 а); по меньшей мере один установочный элемент (6), который включает по меньшей мере два резьбовых отверстия разных диаметров и выполнен с возможностью крепления к направляющему болту (5) через резьбовое отверстие (7 а) большого диаметра; по меньшей мере один болт (1), который выполнен с возможностью крепления к резьбовому отверстию (8 а) малого диаметра установочного элемента (6), проходя через по меньшей мере одно установочное отверстие (В 1), обеспеченное на баке для воды, и упомянутый канал (5 а),отличающаяся тем, что указанный установочный элемент (6) образован соединением друг с другом по меньшей мере одной направляющей гайки (7), содержащей указанное отверстие (7 а) большого диаметра, и по меньшей мере одной гайки (8), которая включает в себя отверстие (8 а) малого диаметра; система (А) установки имеет по меньшей мере одну скобу (7b, 8b) соответственно на каждой направляющей гайке (7) и гайке (8), при этом указанные скобы (7b, 8b) соединены друг с другом, причем установочный элемент (6) закреплен на направляющем болте (5) при помощи направляющей гайки (7). 2. Система (А) установки по п.1, отличающаяся тем, что направляющий болт (5) на одном конце содержит по меньшей мере один выступ (5b), который проходит в направлении оси, отличной от продольной оси болта (5). 3. Система (А) установки по п.1, отличающаяся тем, что содержит по меньшей мере одну шайбу(2 а), соединенную с указанным направляющим болтом (5). 4. Система (А) установки по п.1, отличающаяся тем, что содержит по меньшей мере одну шайбу(2b), соединенную с указанным болтом (1). 5. Система (А) установки по п.1, отличающаяся тем, что содержит по меньшей мере один уплотняющий элемент (3), соединенный с указанным болтом (1). 6. Система (А) установки по п.5, отличающаяся тем, что указанный уплотняющий элемент (3) имеет конусообразную форму. 7. Система (А) установки по п.1, отличающаяся тем, что содержит по меньшей мере один крепежный элемент (4), который прикрепляет указанный направляющий болт (5) к установочному отверстию унитаза (С 1). 8. Система (А) установки по п.1, отличающаяся тем, что содержит по меньшей мере один другой крепежный элемент, который фиксирует направляющий болт (5) в установочном отверстии унитаза (С 1).
