Система и способ заполнения бака опрыскивателя

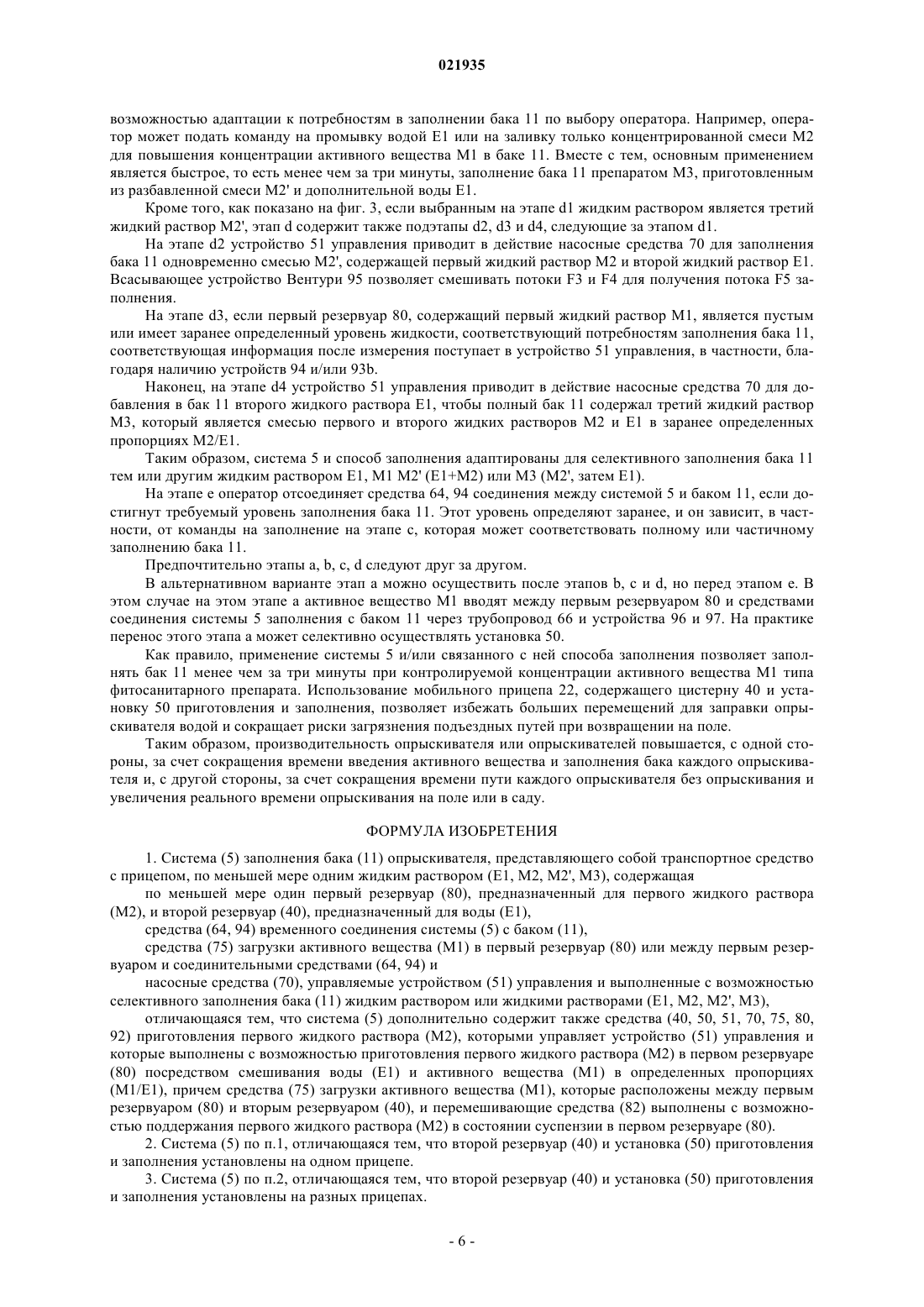

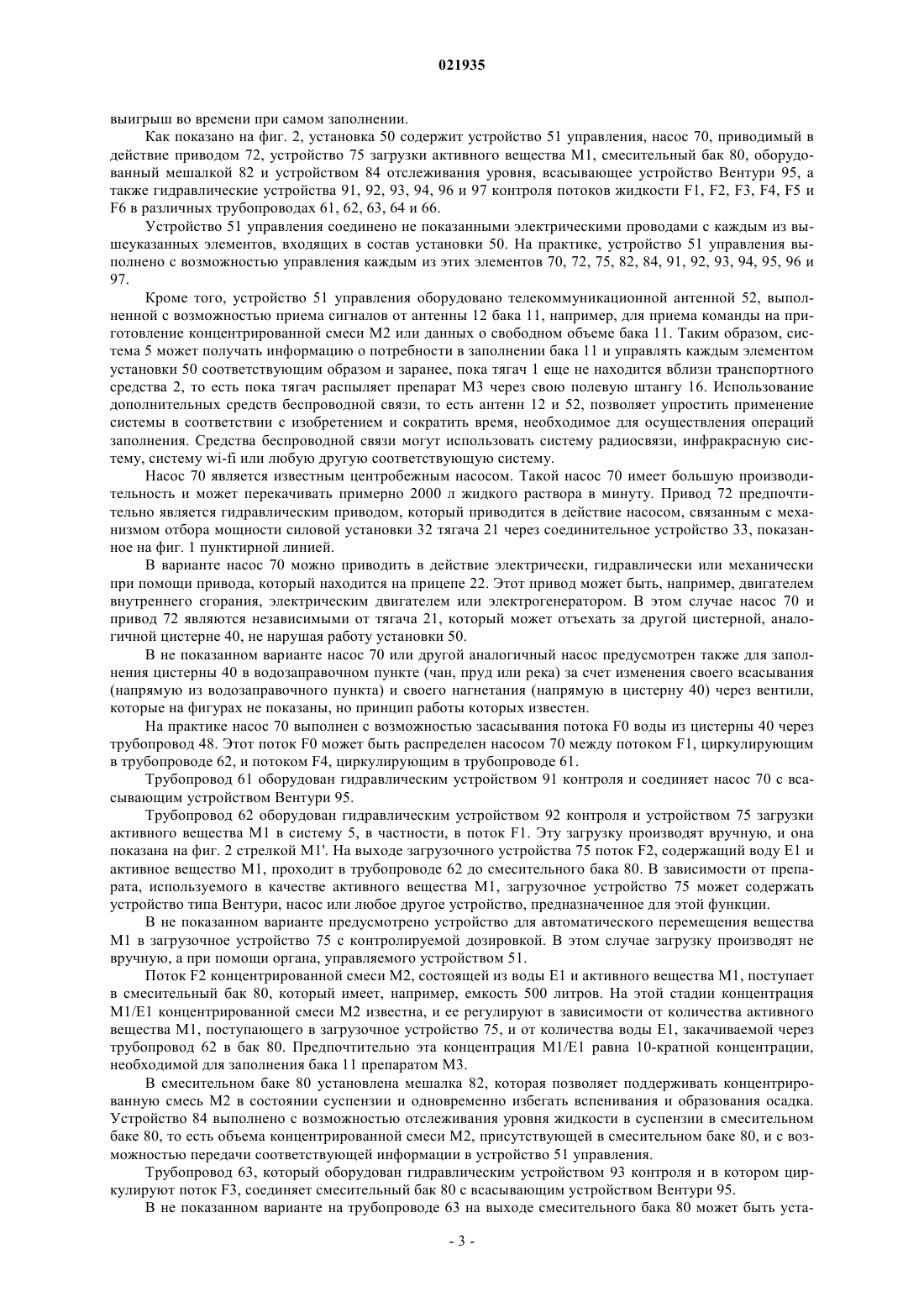

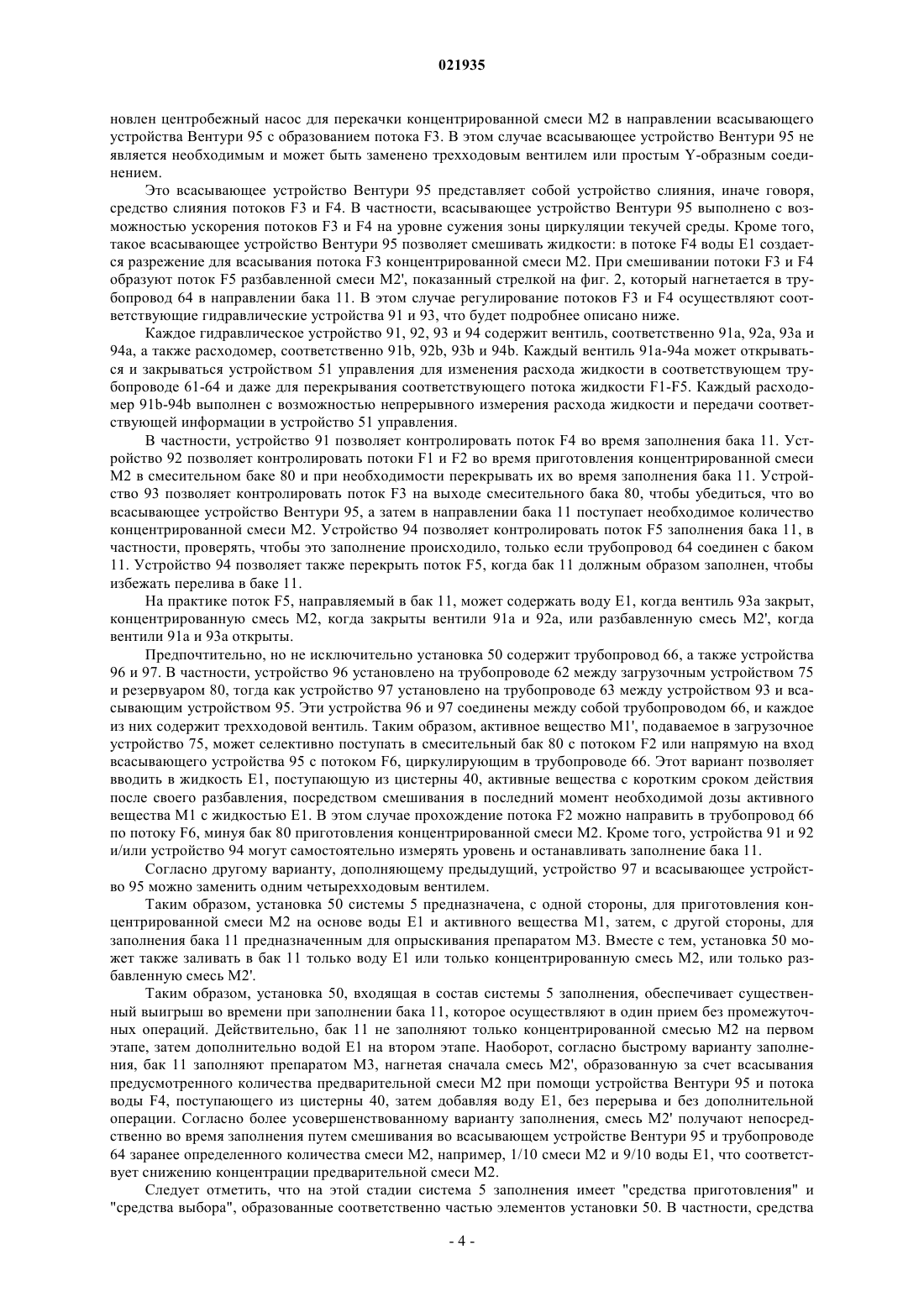

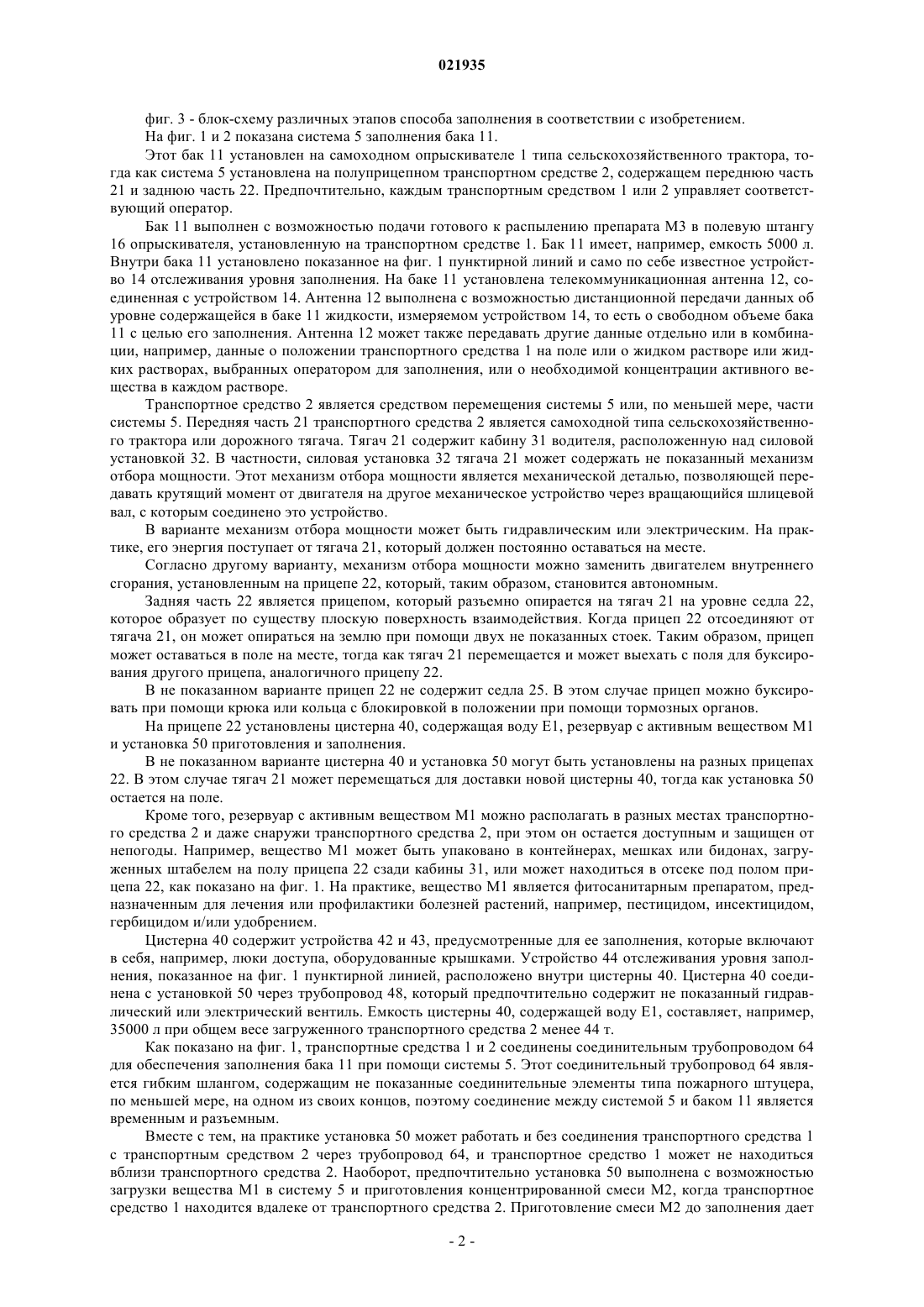

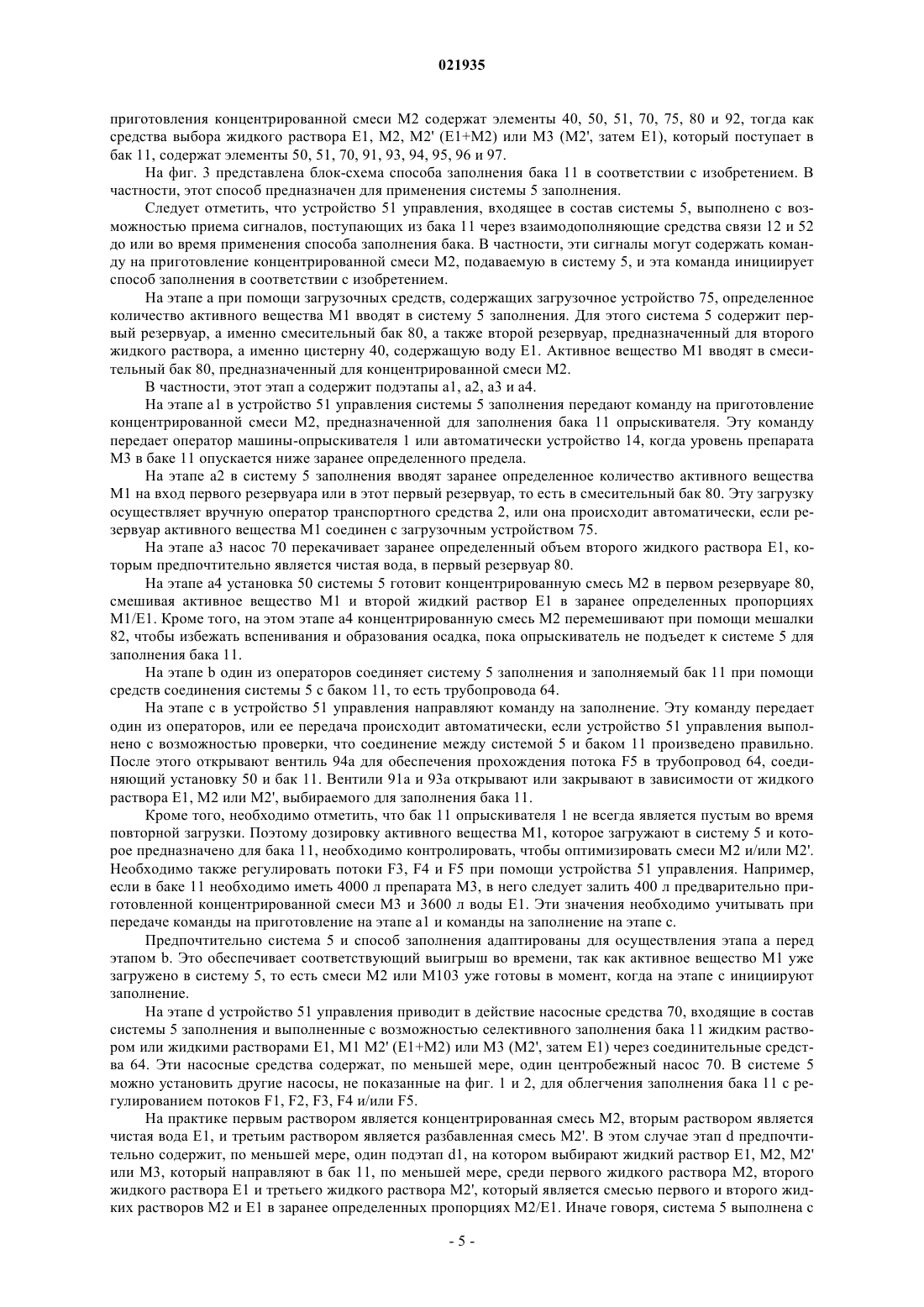

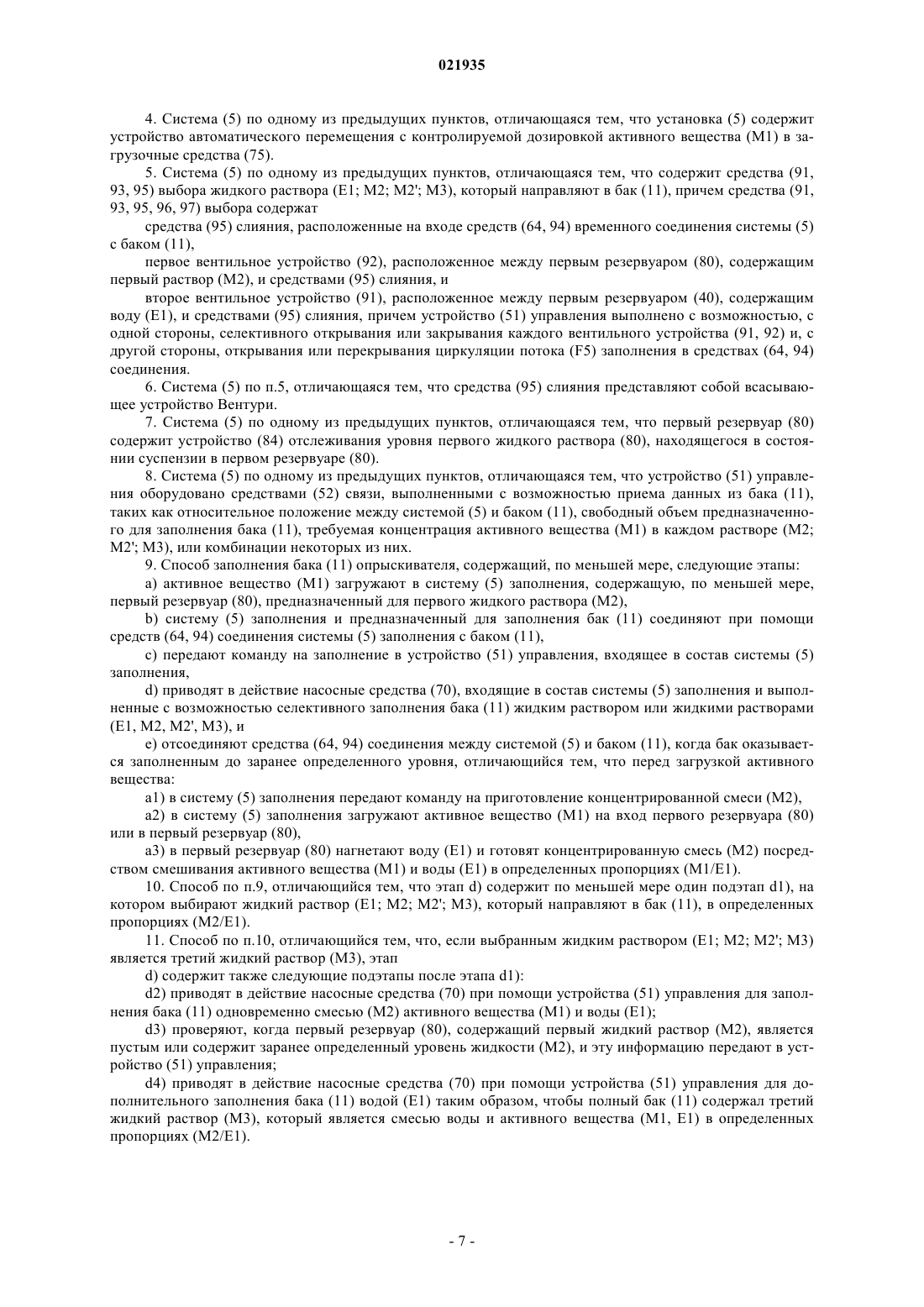

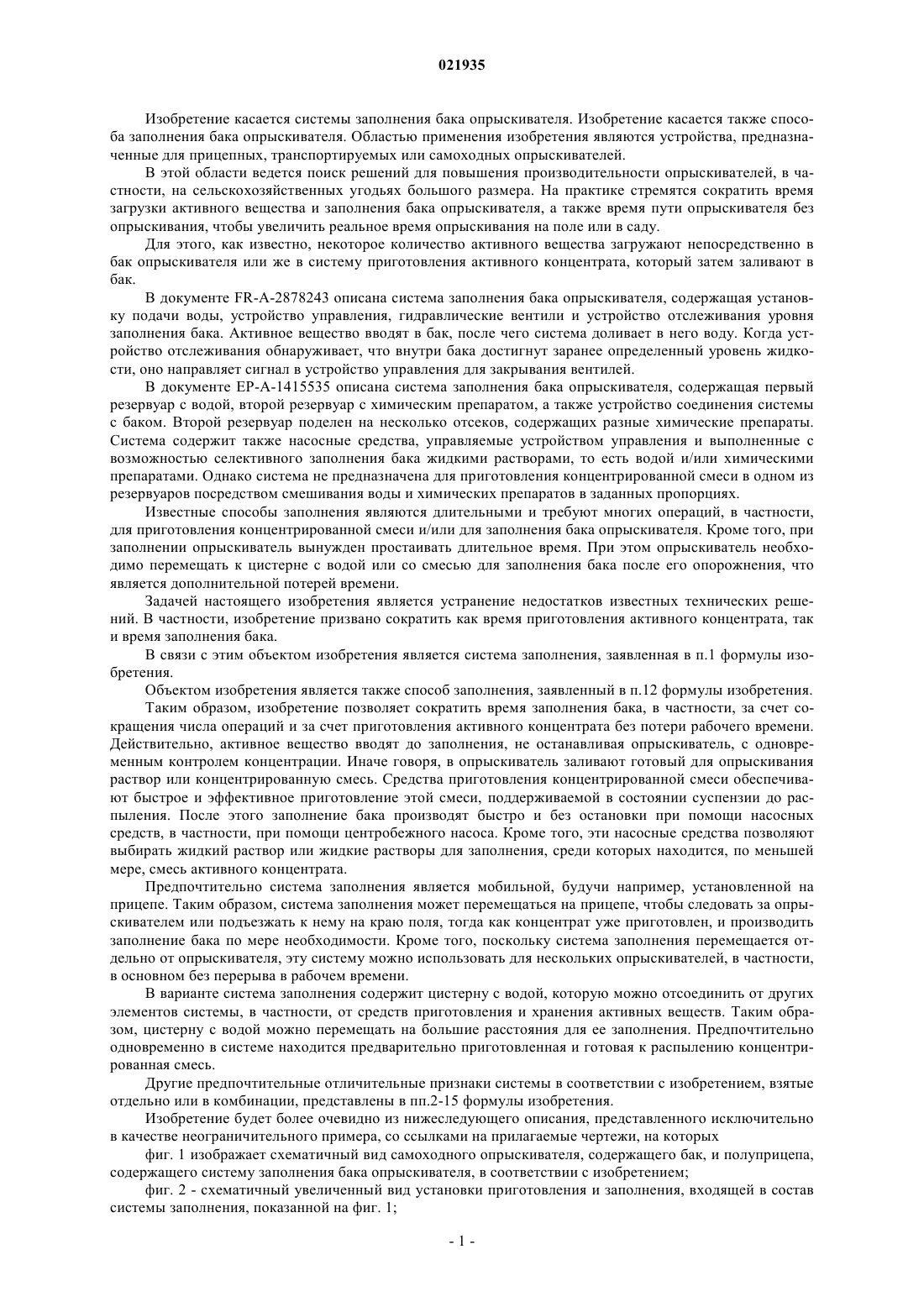

СИСТЕМА И СПОСОБ ЗАПОЛНЕНИЯ БАКА ОПРЫСКИВАТЕЛЯ Объектом настоящего изобретения является система (5) заполнения бака (11) опрыскивателя по меньшей мере одним жидким раствором (Е 1, М 2, М 2'), содержащая по меньшей мере первый резервуар (80), содержащий первый жидкий раствор (М 2), и второй резервуар (40),предназначенный для второго жидкого раствора (Е 1), средства (64, 94) временного соединения системы (5) с баком (11), средства (75) загрузки активного вещества (M1) в первый резервуар (80) или между первым резервуаром и средствами соединения и насосные средства (70), управляемые устройством (51) управления и выполненные с возможностью селективного заполнения бака(11) жидким раствором или жидкими растворами (Е 1, М 2, М 2'). Система (5) содержит также средства (40, 50, 51, 70, 75, 80, 92) приготовления первого жидкого раствора (М 2) в первом резервуаре (80) посредством смешивания второго жидкого раствора (Е 1) и активного вещества (M1) в заранее определенных пропорциях (М 1/Е 1). Средства приготовления первого жидкого раствора(M1), расположенные между первым резервуаром (80) и вторым резервуаром (40), и, с другой стороны, перемешивающие средства (82), выполненные с возможностью поддержания первого жидкого раствора (М 2) в состоянии суспензии в первом резервуаре (80). Изобретение касается системы заполнения бака опрыскивателя. Изобретение касается также способа заполнения бака опрыскивателя. Областью применения изобретения являются устройства, предназначенные для прицепных, транспортируемых или самоходных опрыскивателей. В этой области ведется поиск решений для повышения производительности опрыскивателей, в частности, на сельскохозяйственных угодьях большого размера. На практике стремятся сократить время загрузки активного вещества и заполнения бака опрыскивателя, а также время пути опрыскивателя без опрыскивания, чтобы увеличить реальное время опрыскивания на поле или в саду. Для этого, как известно, некоторое количество активного вещества загружают непосредственно в бак опрыскивателя или же в систему приготовления активного концентрата, который затем заливают в бак. В документе FR-A-2878243 описана система заполнения бака опрыскивателя, содержащая установку подачи воды, устройство управления, гидравлические вентили и устройство отслеживания уровня заполнения бака. Активное вещество вводят в бак, после чего система доливает в него воду. Когда устройство отслеживания обнаруживает, что внутри бака достигнут заранее определенный уровень жидкости, оно направляет сигнал в устройство управления для закрывания вентилей. В документе ЕР-А-1415535 описана система заполнения бака опрыскивателя, содержащая первый резервуар с водой, второй резервуар с химическим препаратом, а также устройство соединения системы с баком. Второй резервуар поделен на несколько отсеков, содержащих разные химические препараты. Система содержит также насосные средства, управляемые устройством управления и выполненные с возможностью селективного заполнения бака жидкими растворами, то есть водой и/или химическими препаратами. Однако система не предназначена для приготовления концентрированной смеси в одном из резервуаров посредством смешивания воды и химических препаратов в заданных пропорциях. Известные способы заполнения являются длительными и требуют многих операций, в частности,для приготовления концентрированной смеси и/или для заполнения бака опрыскивателя. Кроме того, при заполнении опрыскиватель вынужден простаивать длительное время. При этом опрыскиватель необходимо перемещать к цистерне с водой или со смесью для заполнения бака после его опорожнения, что является дополнительной потерей времени. Задачей настоящего изобретения является устранение недостатков известных технических решений. В частности, изобретение призвано сократить как время приготовления активного концентрата, так и время заполнения бака. В связи с этим объектом изобретения является система заполнения, заявленная в п.1 формулы изобретения. Объектом изобретения является также способ заполнения, заявленный в п.12 формулы изобретения. Таким образом, изобретение позволяет сократить время заполнения бака, в частности, за счет сокращения числа операций и за счет приготовления активного концентрата без потери рабочего времени. Действительно, активное вещество вводят до заполнения, не останавливая опрыскиватель, с одновременным контролем концентрации. Иначе говоря, в опрыскиватель заливают готовый для опрыскивания раствор или концентрированную смесь. Средства приготовления концентрированной смеси обеспечивают быстрое и эффективное приготовление этой смеси, поддерживаемой в состоянии суспензии до распыления. После этого заполнение бака производят быстро и без остановки при помощи насосных средств, в частности, при помощи центробежного насоса. Кроме того, эти насосные средства позволяют выбирать жидкий раствор или жидкие растворы для заполнения, среди которых находится, по меньшей мере, смесь активного концентрата. Предпочтительно система заполнения является мобильной, будучи например, установленной на прицепе. Таким образом, система заполнения может перемещаться на прицепе, чтобы следовать за опрыскивателем или подъезжать к нему на краю поля, тогда как концентрат уже приготовлен, и производить заполнение бака по мере необходимости. Кроме того, поскольку система заполнения перемещается отдельно от опрыскивателя, эту систему можно использовать для нескольких опрыскивателей, в частности,в основном без перерыва в рабочем времени. В варианте системазаполнения содержит цистерну с водой, которую можно отсоединить от других элементов системы, в частности, от средств приготовления и хранения активных веществ. Таким образом, цистерну с водой можно перемещать на большие расстояния для ее заполнения. Предпочтительно одновременно в системе находится предварительно приготовленная и готовая к распылению концентрированная смесь. Другие предпочтительные отличительные признаки системы в соответствии с изобретением, взятые отдельно или в комбинации, представлены в пп.2-15 формулы изобретения. Изобретение будет более очевидно из нижеследующего описания, представленного исключительно в качестве неограничительного примера, со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает схематичный вид самоходного опрыскивателя, содержащего бак, и полуприцепа,содержащего систему заполнения бака опрыскивателя, в соответствии с изобретением; фиг. 2 - схематичный увеличенный вид установки приготовления и заполнения, входящей в состав системы заполнения, показанной на фиг. 1; фиг. 3 - блок-схему различных этапов способа заполнения в соответствии с изобретением. На фиг. 1 и 2 показана система 5 заполнения бака 11. Этот бак 11 установлен на самоходном опрыскивателе 1 типа сельскохозяйственного трактора, тогда как система 5 установлена на полуприцепном транспортном средстве 2, содержащем переднюю часть 21 и заднюю часть 22. Предпочтительно, каждым транспортным средством 1 или 2 управляет соответствующий оператор. Бак 11 выполнен с возможностью подачи готового к распылению препарата М 3 в полевую штангу 16 опрыскивателя, установленную на транспортном средстве 1. Бак 11 имеет, например, емкость 5000 л. Внутри бака 11 установлено показанное на фиг. 1 пунктирной линий и само по себе известное устройство 14 отслеживания уровня заполнения. На баке 11 установлена телекоммуникационная антенна 12, соединенная с устройством 14. Антенна 12 выполнена с возможностью дистанционной передачи данных об уровне содержащейся в баке 11 жидкости, измеряемом устройством 14, то есть о свободном объеме бака 11 с целью его заполнения. Антенна 12 может также передавать другие данные отдельно или в комбинации, например, данные о положении транспортного средства 1 на поле или о жидком растворе или жидких растворах, выбранных оператором для заполнения, или о необходимой концентрации активного вещества в каждом растворе. Транспортное средство 2 является средством перемещения системы 5 или, по меньшей мере, части системы 5. Передняя часть 21 транспортного средства 2 является самоходной типа сельскохозяйственного трактора или дорожного тягача. Тягач 21 содержит кабину 31 водителя, расположенную над силовой установкой 32. В частности, силовая установка 32 тягача 21 может содержать не показанный механизм отбора мощности. Этот механизм отбора мощности является механической деталью, позволяющей передавать крутящий момент от двигателя на другое механическое устройство через вращающийся шлицевой вал, с которым соединено это устройство. В варианте механизм отбора мощности может быть гидравлическим или электрическим. На практике, его энергия поступает от тягача 21, который должен постоянно оставаться на месте. Согласно другому варианту, механизм отбора мощности можно заменить двигателем внутреннего сгорания, установленным на прицепе 22, который, таким образом, становится автономным. Задняя часть 22 является прицепом, который разъемно опирается на тягач 21 на уровне седла 22,которое образует по существу плоскую поверхность взаимодействия. Когда прицеп 22 отсоединяют от тягача 21, он может опираться на землю при помощи двух не показанных стоек. Таким образом, прицеп может оставаться в поле на месте, тогда как тягач 21 перемещается и может выехать с поля для буксирования другого прицепа, аналогичного прицепу 22. В не показанном варианте прицеп 22 не содержит седла 25. В этом случае прицеп можно буксировать при помощи крюка или кольца с блокировкой в положении при помощи тормозных органов. На прицепе 22 установлены цистерна 40, содержащая воду Е 1, резервуар с активным веществом M1 и установка 50 приготовления и заполнения. В не показанном варианте цистерна 40 и установка 50 могут быть установлены на разных прицепах 22. В этом случае тягач 21 может перемещаться для доставки новой цистерны 40, тогда как установка 50 остается на поле. Кроме того, резервуар с активным веществом M1 можно располагать в разных местах транспортного средства 2 и даже снаружи транспортного средства 2, при этом он остается доступным и защищен от непогоды. Например, вещество M1 может быть упаковано в контейнерах, мешках или бидонах, загруженных штабелем на полу прицепа 22 сзади кабины 31, или может находиться в отсеке под полом прицепа 22, как показано на фиг. 1. На практике, вещество M1 является фитосанитарным препаратом, предназначенным для лечения или профилактики болезней растений, например, пестицидом, инсектицидом,гербицидом и/или удобрением. Цистерна 40 содержит устройства 42 и 43, предусмотренные для ее заполнения, которые включают в себя, например, люки доступа, оборудованные крышками. Устройство 44 отслеживания уровня заполнения, показанное на фиг. 1 пунктирной линией, расположено внутри цистерны 40. Цистерна 40 соединена с установкой 50 через трубопровод 48, который предпочтительно содержит не показанный гидравлический или электрический вентиль. Емкость цистерны 40, содержащей воду Е 1, составляет, например,35000 л при общем весе загруженного транспортного средства 2 менее 44 т. Как показано на фиг. 1, транспортные средства 1 и 2 соединены соединительным трубопроводом 64 для обеспечения заполнения бака 11 при помощи системы 5. Этот соединительный трубопровод 64 является гибким шлангом, содержащим не показанные соединительные элементы типа пожарного штуцера,по меньшей мере, на одном из своих концов, поэтому соединение между системой 5 и баком 11 является временным и разъемным. Вместе с тем, на практике установка 50 может работать и без соединения транспортного средства 1 с транспортным средством 2 через трубопровод 64, и транспортное средство 1 может не находиться вблизи транспортного средства 2. Наоборот, предпочтительно установка 50 выполнена с возможностью загрузки вещества M1 в систему 5 и приготовления концентрированной смеси М 2, когда транспортное средство 1 находится вдалеке от транспортного средства 2. Приготовление смеси М 2 до заполнения дает выигрыш во времени при самом заполнении. Как показано на фиг. 2, установка 50 содержит устройство 51 управления, насос 70, приводимый в действие приводом 72, устройство 75 загрузки активного вещества M1, смесительный бак 80, оборудованный мешалкой 82 и устройством 84 отслеживания уровня, всасывающее устройство Вентури 95, а также гидравлические устройства 91, 92, 93, 94, 96 и 97 контроля потоков жидкости F1, F2, F3, F4, F5 иF6 в различных трубопроводах 61, 62, 63, 64 и 66. Устройство 51 управления соединено не показанными электрическими проводами с каждым из вышеуказанных элементов, входящих в состав установки 50. На практике, устройство 51 управления выполнено с возможностью управления каждым из этих элементов 70, 72, 75, 82, 84, 91, 92, 93, 94, 95, 96 и 97. Кроме того, устройство 51 управления оборудовано телекоммуникационной антенной 52, выполненной с возможностью приема сигналов от антенны 12 бака 11, например, для приема команды на приготовление концентрированной смеси М 2 или данных о свободном объеме бака 11. Таким образом, система 5 может получать информацию о потребности в заполнении бака 11 и управлять каждым элементом установки 50 соответствующим образом и заранее, пока тягач 1 еще не находится вблизи транспортного средства 2, то есть пока тягач распыляет препарат М 3 через свою полевую штангу 16. Использование дополнительных средств беспроводной связи, то есть антенн 12 и 52, позволяет упростить применение системы в соответствии с изобретением и сократить время, необходимое для осуществления операций заполнения. Средства беспроводной связи могут использовать систему радиосвязи, инфракрасную систему, систему wi-fi или любую другую соответствующую систему. Насос 70 является известным центробежным насосом. Такой насос 70 имеет большую производительность и может перекачивать примерно 2000 л жидкого раствора в минуту. Привод 72 предпочтительно является гидравлическим приводом, который приводится в действие насосом, связанным с механизмом отбора мощности силовой установки 32 тягача 21 через соединительное устройство 33, показанное на фиг. 1 пунктирной линией. В варианте насос 70 можно приводить в действие электрически, гидравлически или механически при помощи привода, который находится на прицепе 22. Этот привод может быть, например, двигателем внутреннего сгорания, электрическим двигателем или электрогенератором. В этом случае насос 70 и привод 72 являются независимыми от тягача 21, который может отъехать за другой цистерной, аналогичной цистерне 40, не нарушая работу установки 50. В не показанном варианте насос 70 или другой аналогичный насос предусмотрен также для заполнения цистерны 40 в водозаправочном пункте (чан, пруд или река) за счет изменения своего всасывания(напрямую из водозаправочного пункта) и своего нагнетания (напрямую в цистерну 40) через вентили,которые на фигурах не показаны, но принцип работы которых известен. На практике насос 70 выполнен с возможностью засасывания потока F0 воды из цистерны 40 через трубопровод 48. Этот поток F0 может быть распределен насосом 70 между потоком F1, циркулирующим в трубопроводе 62, и потоком F4, циркулирующим в трубопроводе 61. Трубопровод 61 оборудован гидравлическим устройством 91 контроля и соединяет насос 70 с всасывающим устройством Вентури 95. Трубопровод 62 оборудован гидравлическим устройством 92 контроля и устройством 75 загрузки активного вещества M1 в систему 5, в частности, в поток F1. Эту загрузку производят вручную, и она показана на фиг. 2 стрелкой M1'. На выходе загрузочного устройства 75 поток F2, содержащий воду Е 1 и активное вещество M1, проходит в трубопроводе 62 до смесительного бака 80. В зависимости от препарата, используемого в качестве активного вещества M1, загрузочное устройство 75 может содержать устройство типа Вентури, насос или любое другое устройство, предназначенное для этой функции. В не показанном варианте предусмотрено устройство для автоматического перемещения веществаM1 в загрузочное устройство 75 с контролируемой дозировкой. В этом случае загрузку производят не вручную, а при помощи органа, управляемого устройством 51. Поток F2 концентрированной смеси М 2, состоящей из воды Е 1 и активного вещества M1, поступает в смесительный бак 80, который имеет, например, емкость 500 литров. На этой стадии концентрация М 1/Е 1 концентрированной смеси М 2 известна, и ее регулируют в зависимости от количества активного вещества M1, поступающего в загрузочное устройство 75, и от количества воды Е 1, закачиваемой через трубопровод 62 в бак 80. Предпочтительно эта концентрация М 1/Е 1 равна 10-кратной концентрации,необходимой для заполнения бака 11 препаратом М 3. В смесительном баке 80 установлена мешалка 82, которая позволяет поддерживать концентрированную смесь М 2 в состоянии суспензии и одновременно избегать вспенивания и образования осадка. Устройство 84 выполнено с возможностью отслеживания уровня жидкости в суспензии в смесительном баке 80, то есть объема концентрированной смеси М 2, присутствующей в смесительном баке 80, и с возможностью передачи соответствующей информации в устройство 51 управления. Трубопровод 63, который оборудован гидравлическим устройством 93 контроля и в котором циркулируют поток F3, соединяет смесительный бак 80 с всасывающим устройством Вентури 95. В не показанном варианте на трубопроводе 63 на выходе смесительного бака 80 может быть уста-3 021935 новлен центробежный насос для перекачки концентрированной смеси М 2 в направлении всасывающего устройства Вентури 95 с образованием потока F3. В этом случае всасывающее устройство Вентури 95 не является необходимым и может быть заменено трехходовым вентилем или простым Y-образным соединением. Это всасывающее устройство Вентури 95 представляет собой устройство слияния, иначе говоря,средство слияния потоков F3 и F4. В частности, всасывающее устройство Вентури 95 выполнено с возможностью ускорения потоков F3 и F4 на уровне сужения зоны циркуляции текучей среды. Кроме того,такое всасывающее устройство Вентури 95 позволяет смешивать жидкости: в потоке F4 воды Е 1 создается разрежение для всасывания потока F3 концентрированной смеси М 2. При смешивании потоки F3 и F4 образуют поток F5 разбавленной смеси М 2', показанный стрелкой на фиг. 2, который нагнетается в трубопровод 64 в направлении бака 11. В этом случае регулирование потоков F3 и F4 осуществляют соответствующие гидравлические устройства 91 и 93, что будет подробнее описано ниже. Каждое гидравлическое устройство 91, 92, 93 и 94 содержит вентиль, соответственно 91 а, 92 а, 93 а и 94 а, а также расходомер, соответственно 91b, 92b, 93b и 94b. Каждый вентиль 91 а-94 а может открываться и закрываться устройством 51 управления для изменения расхода жидкости в соответствующем трубопроводе 61-64 и даже для перекрывания соответствующего потока жидкости F1-F5. Каждый расходомер 91b-94b выполнен с возможностью непрерывного измерения расхода жидкости и передачи соответствующей информации в устройство 51 управления. В частности, устройство 91 позволяет контролировать поток F4 во время заполнения бака 11. Устройство 92 позволяет контролировать потоки F1 и F2 во время приготовления концентрированной смеси М 2 в смесительном баке 80 и при необходимости перекрывать их во время заполнения бака 11. Устройство 93 позволяет контролировать поток F3 на выходе смесительного бака 80, чтобы убедиться, что во всасывающее устройство Вентури 95, а затем в направлении бака 11 поступает необходимое количество концентрированной смеси М 2. Устройство 94 позволяет контролировать поток F5 заполнения бака 11, в частности, проверять, чтобы это заполнение происходило, только если трубопровод 64 соединен с баком 11. Устройство 94 позволяет также перекрыть поток F5, когда бак 11 должным образом заполнен, чтобы избежать перелива в баке 11. На практике поток F5, направляемый в бак 11, может содержать воду Е 1, когда вентиль 93 а закрыт,концентрированную смесь М 2, когда закрыты вентили 91 а и 92 а, или разбавленную смесь М 2', когда вентили 91 а и 93 а открыты. Предпочтительно, но не исключительно установка 50 содержит трубопровод 66, а также устройства 96 и 97. В частности, устройство 96 установлено на трубопроводе 62 между загрузочным устройством 75 и резервуаром 80, тогда как устройство 97 установлено на трубопроводе 63 между устройством 93 и всасывающим устройством 95. Эти устройства 96 и 97 соединены между собой трубопроводом 66, и каждое из них содержит трехходовой вентиль. Таким образом, активное вещество M1', подаваемое в загрузочное устройство 75, может селективно поступать в смесительный бак 80 с потоком F2 или напрямую на вход всасывающего устройства 95 с потоком F6, циркулирующим в трубопроводе 66. Этот вариант позволяет вводить в жидкость Е 1, поступающую из цистерны 40, активные вещества с коротким сроком действия после своего разбавления, посредством смешивания в последний момент необходимой дозы активного вещества M1 с жидкостью Е 1. В этом случае прохождение потока F2 можно направить в трубопровод 66 по потоку F6, минуя бак 80 приготовления концентрированной смеси М 2. Кроме того, устройства 91 и 92 и/или устройство 94 могут самостоятельно измерять уровень и останавливать заполнение бака 11. Согласно другому варианту, дополняющему предыдущий, устройство 97 и всасывающее устройство 95 можно заменить одним четырехходовым вентилем. Таким образом, установка 50 системы 5 предназначена, с одной стороны, для приготовления концентрированной смеси М 2 на основе воды Е 1 и активного вещества M1, затем, с другой стороны, для заполнения бака 11 предназначенным для опрыскивания препаратом М 3. Вместе с тем, установка 50 может также заливать в бак 11 только воду Е 1 или только концентрированную смесь М 2, или только разбавленную смесь М 2'. Таким образом, установка 50, входящая в состав системы 5 заполнения, обеспечивает существенный выигрыш во времени при заполнении бака 11, которое осуществляют в один прием без промежуточных операций. Действительно, бак 11 не заполняют только концентрированной смесью М 2 на первом этапе, затем дополнительно водой Е 1 на втором этапе. Наоборот, согласно быстрому варианту заполнения, бак 11 заполняют препаратом М 3, нагнетая сначала смесь М 2', образованную за счет всасывания предусмотренного количества предварительной смеси М 2 при помощи устройства Вентури 95 и потока воды F4, поступающего из цистерны 40, затем добавляя воду Е 1, без перерыва и без дополнительной операции. Согласно более усовершенствованному варианту заполнения, смесь М 2' получают непосредственно во время заполнения путем смешивания во всасывающем устройстве Вентури 95 и трубопроводе 64 заранее определенного количества смеси М 2, например, 1/10 смеси М 2 и 9/10 воды Е 1, что соответствует снижению концентрации предварительной смеси М 2. Следует отметить, что на этой стадии система 5 заполнения имеет "средства приготовления" и"средства выбора", образованные соответственно частью элементов установки 50. В частности, средства приготовления концентрированной смеси М 2 содержат элементы 40, 50, 51, 70, 75, 80 и 92, тогда как средства выбора жидкого раствора Е 1, М 2, М 2' (Е 1+М 2) или М 3 (М 2', затем Е 1), который поступает в бак 11, содержат элементы 50, 51, 70, 91, 93, 94, 95, 96 и 97. На фиг. 3 представлена блок-схема способа заполнения бака 11 в соответствии с изобретением. В частности, этот способ предназначен для применения системы 5 заполнения. Следует отметить, что устройство 51 управления, входящее в состав системы 5, выполнено с возможностью приема сигналов, поступающих из бака 11 через взаимодополняющие средства связи 12 и 52 до или во время применения способа заполнения бака. В частности, эти сигналы могут содержать команду на приготовление концентрированной смеси М 2, подаваемую в систему 5, и эта команда инициирует способ заполнения в соответствии с изобретением. На этапе а при помощи загрузочных средств, содержащих загрузочное устройство 75, определенное количество активного вещества M1 вводят в систему 5 заполнения. Для этого система 5 содержит первый резервуар, а именно смесительный бак 80, а также второй резервуар, предназначенный для второго жидкого раствора, а именно цистерну 40, содержащую воду Е 1. Активное вещество M1 вводят в смесительный бак 80, предназначенный для концентрированной смеси М 2. В частности, этот этап а содержит подэтапы a1, a2, а 3 и а 4. На этапе a1 в устройство 51 управления системы 5 заполнения передают команду на приготовление концентрированной смеси М 2, предназначенной для заполнения бака 11 опрыскивателя. Эту команду передает оператор машины-опрыскивателя 1 или автоматически устройство 14, когда уровень препарата М 3 в баке 11 опускается ниже заранее определенного предела. На этапе а 2 в систему 5 заполнения вводят заранее определенное количество активного веществаM1 на вход первого резервуара или в этот первый резервуар, то есть в смесительный бак 80. Эту загрузку осуществляет вручную оператор транспортного средства 2, или она происходит автоматически, если резервуар активного вещества M1 соединен с загрузочным устройством 75. На этапе а 3 насос 70 перекачивает заранее определенный объем второго жидкого раствора Е 1, которым предпочтительно является чистая вода, в первый резервуар 80. На этапе а 4 установка 50 системы 5 готовит концентрированную смесь М 2 в первом резервуаре 80,смешивая активное вещество M1 и второй жидкий раствор Е 1 в заранее определенных пропорциях М 1/Е 1. Кроме того, на этом этапе а 4 концентрированную смесь М 2 перемешивают при помощи мешалки 82, чтобы избежать вспенивания и образования осадка, пока опрыскиватель не подъедет к системе 5 для заполнения бака 11. На этапе b один из операторов соединяет систему 5 заполнения и заполняемый бак 11 при помощи средств соединения системы 5 с баком 11, то есть трубопровода 64. На этапе с в устройство 51 управления направляют команду на заполнение. Эту команду передает один из операторов, или ее передача происходит автоматически, если устройство 51 управления выполнено с возможностью проверки, что соединение между системой 5 и баком 11 произведено правильно. После этого открывают вентиль 94 а для обеспечения прохождения потока F5 в трубопровод 64, соединяющий установку 50 и бак 11. Вентили 91 а и 93 а открывают или закрывают в зависимости от жидкого раствора Е 1, М 2 или М 2', выбираемого для заполнения бака 11. Кроме того, необходимо отметить, что бак 11 опрыскивателя 1 не всегда является пустым во время повторной загрузки. Поэтому дозировку активного вещества M1, которое загружают в систему 5 и которое предназначено для бака 11, необходимо контролировать, чтобы оптимизировать смеси М 2 и/или М 2'. Необходимо также регулировать потоки F3, F4 и F5 при помощи устройства 51 управления. Например,если в баке 11 необходимо иметь 4000 л препарата М 3, в него следует залить 400 л предварительно приготовленной концентрированной смеси М 3 и 3600 л воды Е 1. Эти значения необходимо учитывать при передаче команды на приготовление на этапе a1 и команды на заполнение на этапе с. Предпочтительно система 5 и способ заполнения адаптированы для осуществления этапа а перед этапом b. Это обеспечивает соответствующий выигрыш во времени, так как активное вещество M1 уже загружено в систему 5, то есть смеси М 2 или M103 уже готовы в момент, когда на этапе с инициируют заполнение. На этапе d устройство 51 управления приводит в действие насосные средства 70, входящие в состав системы 5 заполнения и выполненные с возможностью селективного заполнения бака 11 жидким раствором или жидкими растворами E1, M1 M2' (Е 1+М 2) или М 3 (М 2', затем Е 1) через соединительные средства 64. Эти насосные средства содержат, по меньшей мере, один центробежный насос 70. В системе 5 можно установить другие насосы, не показанные на фиг. 1 и 2, для облегчения заполнения бака 11 с регулированием потоков F1, F2, F3, F4 и/или F5. На практике первым раствором является концентрированная смесь М 2, вторым раствором является чистая вода Е 1, и третьим раствором является разбавленная смесь М 2'. В этом случае этап d предпочтительно содержит, по меньшей мере, один подэтап d1, на котором выбирают жидкий раствор Е 1, М 2, М 2' или М 3, который направляют в бак 11, по меньшей мере, среди первого жидкого раствора М 2, второго жидкого раствора Е 1 и третьего жидкого раствора М 2', который является смесью первого и второго жидких растворов М 2 и Е 1 в заранее определенных пропорциях М 2/Е 1. Иначе говоря, система 5 выполнена с возможностью адаптации к потребностям в заполнении бака 11 по выбору оператора. Например, оператор может подать команду на промывку водой Е 1 или на заливку только концентрированной смеси М 2 для повышения концентрации активного вещества M1 в баке 11. Вместе с тем, основным применением является быстрое, то есть менее чем за три минуты, заполнение бака 11 препаратом М 3, приготовленным из разбавленной смеси М 2' и дополнительной воды Е 1. Кроме того, как показано на фиг. 3, если выбранным на этапе d1 жидким раствором является третий жидкий раствор М 2', этап d содержит также подэтапы d2, d3 и d4, следующие за этапом d1. На этапе d2 устройство 51 управления приводит в действие насосные средства 70 для заполнения бака 11 одновременно смесью М 2', содержащей первый жидкий раствор М 2 и второй жидкий раствор Е 1. Всасывающее устройство Вентури 95 позволяет смешивать потоки F3 и F4 для получения потока F5 заполнения. На этапе d3, если первый резервуар 80, содержащий первый жидкий раствор M1, является пустым или имеет заранее определенный уровень жидкости, соответствующий потребностям заполнения бака 11,соответствующая информация после измерения поступает в устройство 51 управления, в частности, благодаря наличию устройств 94 и/или 93b. Наконец, на этапе d4 устройство 51 управления приводит в действие насосные средства 70 для добавления в бак 11 второго жидкого раствора Е 1, чтобы полный бак 11 содержал третий жидкий раствор М 3, который является смесью первого и второго жидких растворов М 2 и Е 1 в заранее определенных пропорциях М 2/Е 1. Таким образом, система 5 и способ заполнения адаптированы для селективного заполнения бака 11 тем или другим жидким раствором E1, M1 М 2' (Е 1+М 2) или М 3 (М 2', затем Е 1). На этапе е оператор отсоединяет средства 64, 94 соединения между системой 5 и баком 11, если достигнут требуемый уровень заполнения бака 11. Этот уровень определяют заранее, и он зависит, в частности, от команды на заполнение на этапе с, которая может соответствовать полному или частичному заполнению бака 11. Предпочтительно этапы а, b, с, d следуют друг за другом. В альтернативном варианте этап а можно осуществить после этапов b, c и d, но перед этапом е. В этом случае на этом этапе а активное вещество M1 вводят между первым резервуаром 80 и средствами соединения системы 5 заполнения с баком 11 через трубопровод 66 и устройства 96 и 97. На практике перенос этого этапа а может селективно осуществлять установка 50. Как правило, применение системы 5 и/или связанного с ней способа заполнения позволяет заполнять бак 11 менее чем за три минуты при контролируемой концентрации активного вещества M1 типа фитосанитарного препарата. Использование мобильного прицепа 22, содержащего цистерну 40 и установку 50 приготовления и заполнения, позволяет избежать больших перемещений для заправки опрыскивателя водой и сокращает риски загрязнения подъездных путей при возвращении на поле. Таким образом, производительность опрыскивателя или опрыскивателей повышается, с одной стороны, за счет сокращения времени введения активного вещества и заполнения бака каждого опрыскивателя и, с другой стороны, за счет сокращения времени пути каждого опрыскивателя без опрыскивания и увеличения реального времени опрыскивания на поле или в саду. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система (5) заполнения бака (11) опрыскивателя, представляющего собой транспортное средство с прицепом, по меньшей мере одним жидким раствором (Е 1, М 2, М 2', M3), содержащая по меньшей мере один первый резервуар (80), предназначенный для первого жидкого раствора(М 2), и второй резервуар (40), предназначенный для воды (Е 1),средства (64, 94) временного соединения системы (5) с баком (11),средства (75) загрузки активного вещества (M1) в первый резервуар (80) или между первым резервуаром и соединительными средствами (64, 94) и насосные средства (70), управляемые устройством (51) управления и выполненные с возможностью селективного заполнения бака (11) жидким раствором или жидкими растворами (Е 1, М 2, М 2', M3),отличающаяся тем, что система (5) дополнительно содержит также средства (40, 50, 51, 70, 75, 80,92) приготовления первого жидкого раствора (М 2), которыми управляет устройство (51) управления и которые выполнены с возможностью приготовления первого жидкого раствора (М 2) в первом резервуаре(80) посредством смешивания воды (Е 1) и активного вещества (M1) в определенных пропорциях(М 1/Е 1), причем средства (75) загрузки активного вещества (M1), которые расположены между первым резервуаром (80) и вторым резервуаром (40), и перемешивающие средства (82) выполнены с возможностью поддержания первого жидкого раствора (М 2) в состоянии суспензии в первом резервуаре (80). 2. Система (5) по п.1, отличающаяся тем, что второй резервуар (40) и установка (50) приготовления и заполнения установлены на одном прицепе. 3. Система (5) по п.2, отличающаяся тем, что второй резервуар (40) и установка (50) приготовления и заполнения установлены на разных прицепах. 4. Система (5) по одному из предыдущих пунктов, отличающаяся тем, что установка (5) содержит устройство автоматического перемещения с контролируемой дозировкой активного вещества (M1) в загрузочные средства (75). 5. Система (5) по одному из предыдущих пунктов, отличающаяся тем, что содержит средства (91,93, 95) выбора жидкого раствора (E1; M2; М 2'; M3), который направляют в бак (11), причем средства (91,93, 95, 96, 97) выбора содержат средства (95) слияния, расположенные на входе средств (64, 94) временного соединения системы (5) с баком (11),первое вентильное устройство (92), расположенное между первым резервуаром (80), содержащим первый раствор (М 2), и средствами (95) слияния, и второе вентильное устройство (91), расположенное между первым резервуаром (40), содержащим воду (Е 1), и средствами (95) слияния, причем устройство (51) управления выполнено с возможностью, с одной стороны, селективного открывания или закрывания каждого вентильного устройства (91, 92) и, с другой стороны, открывания или перекрывания циркуляции потока (F5) заполнения в средствах (64, 94) соединения. 6. Система (5) по п.5, отличающаяся тем, что средства (95) слияния представляют собой всасывающее устройство Вентури. 7. Система (5) по одному из предыдущих пунктов, отличающаяся тем, что первый резервуар (80) содержит устройство (84) отслеживания уровня первого жидкого раствора (80), находящегося в состоянии суспензии в первом резервуаре (80). 8. Система (5) по одному из предыдущих пунктов, отличающаяся тем, что устройство (51) управления оборудовано средствами (52) связи, выполненными с возможностью приема данных из бака (11),таких как относительное положение между системой (5) и баком (11), свободный объем предназначенного для заполнения бака (11), требуемая концентрация активного вещества (M1) в каждом растворе (М 2; М 2'; M3), или комбинации некоторых из них. 9. Способ заполнения бака (11) опрыскивателя, содержащий, по меньшей мере, следующие этапы:a) активное вещество (M1) загружают в систему (5) заполнения, содержащую, по меньшей мере,первый резервуар (80), предназначенный для первого жидкого раствора (М 2),b) систему (5) заполнения и предназначенный для заполнения бак (11) соединяют при помощи средств (64, 94) соединения системы (5) заполнения с баком (11),c) передают команду на заполнение в устройство (51) управления, входящее в состав системы (5) заполнения,d) приводят в действие насосные средства (70), входящие в состав системы (5) заполнения и выполненные с возможностью селективного заполнения бака (11) жидким раствором или жидкими растворамиe) отсоединяют средства (64, 94) соединения между системой (5) и баком (11), когда бак оказывается заполненным до заранее определенного уровня, отличающийся тем, что перед загрузкой активного вещества:a1) в систему (5) заполнения передают команду на приготовление концентрированной смеси (М 2),а 2) в систему (5) заполнения загружают активное вещество (M1) на вход первого резервуара (80) или в первый резервуар (80),а 3) в первый резервуар (80) нагнетают воду (Е 1) и готовят концентрированную смесь (М 2) посредством смешивания активного вещества (M1) и воды (Е 1) в определенных пропорциях (М 1/Е 1). 10. Способ по п.9, отличающийся тем, что этап d) содержит по меньшей мере один подэтап d1), на котором выбирают жидкий раствор (Е 1; М 2; М 2'; M3), который направляют в бак (11), в определенных пропорциях (М 2/Е 1). 11. Способ по п.10, отличающийся тем, что, если выбранным жидким раствором (Е 1; М 2; М 2'; M3) является третий жидкий раствор (M3), этапd) содержит также следующие подэтапы после этапа d1):d2) приводят в действие насосные средства (70) при помощи устройства (51) управления для заполнения бака (11) одновременно смесью (М 2) активного вещества (M1) и воды (Е 1);d3) проверяют, когда первый резервуар (80), содержащий первый жидкий раствор (М 2), является пустым или содержит заранее определенный уровень жидкости (М 2), и эту информацию передают в устройство (51) управления;d4) приводят в действие насосные средства (70) при помощи устройства (51) управления для дополнительного заполнения бака (11) водой (Е 1) таким образом, чтобы полный бак (11) содержал третий жидкий раствор (M3), который является смесью воды и активного вещества (M1, E1) в определенных пропорциях (М 2/Е 1).
