Трансформируемый предмет мягкой мебели

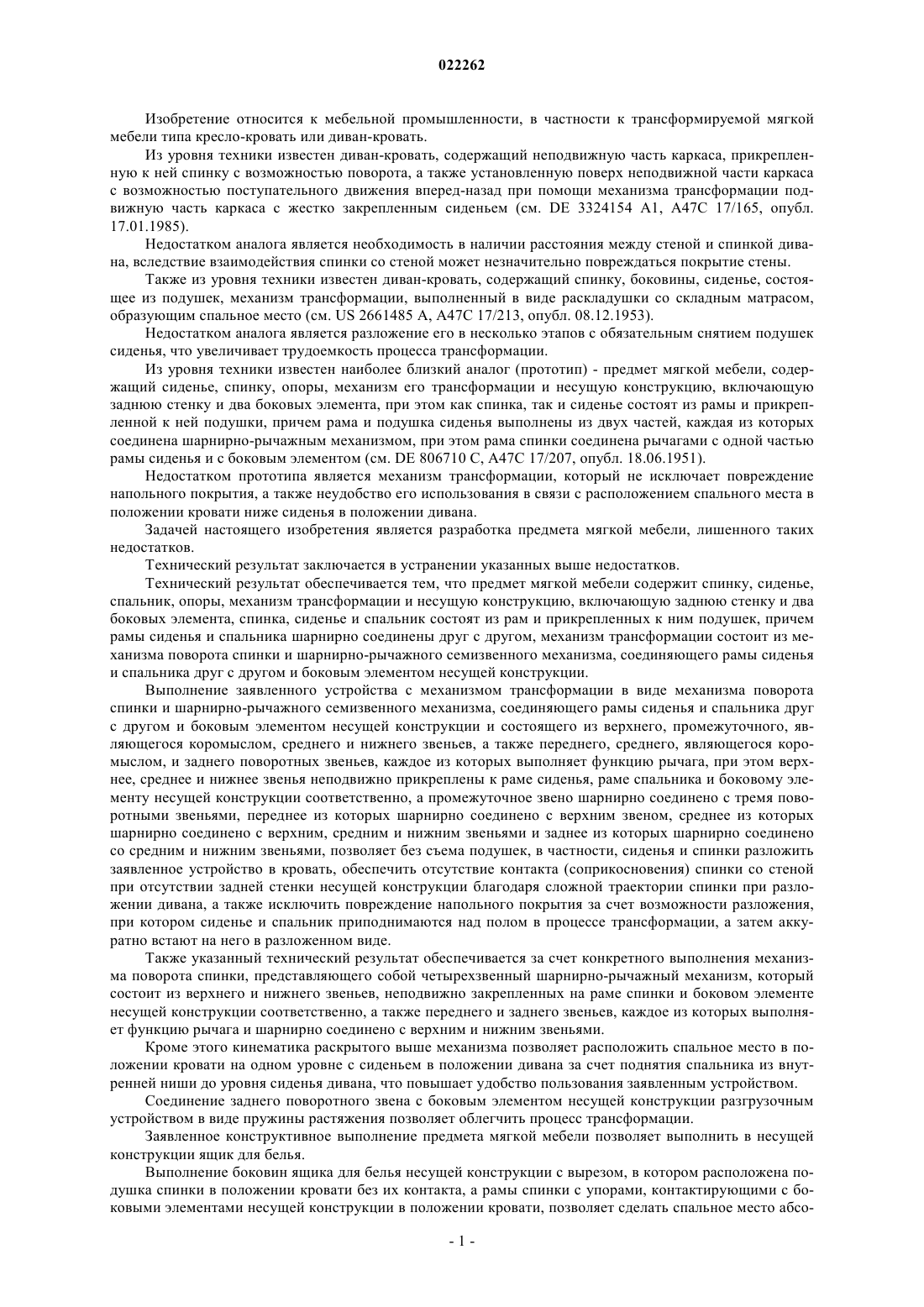

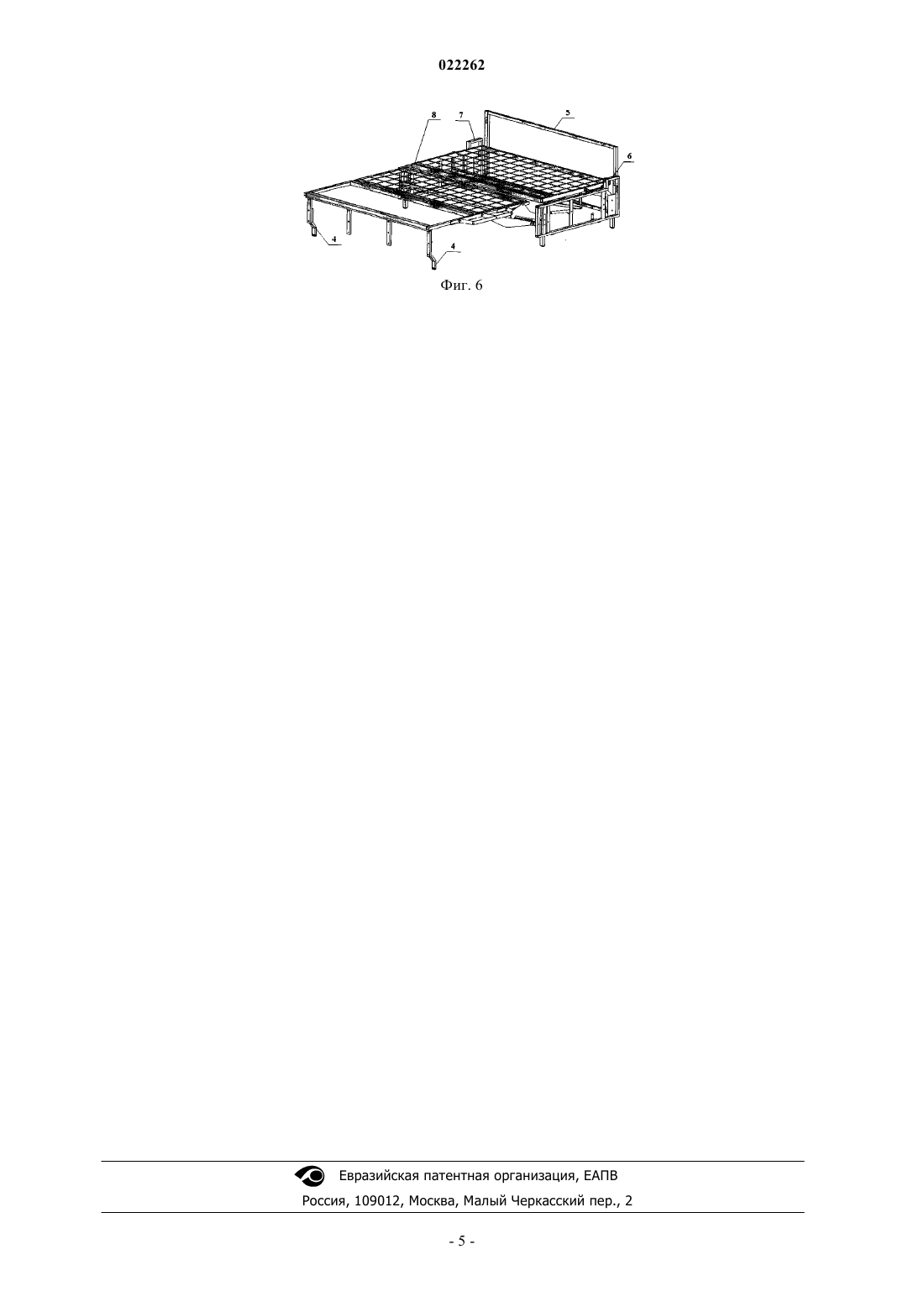

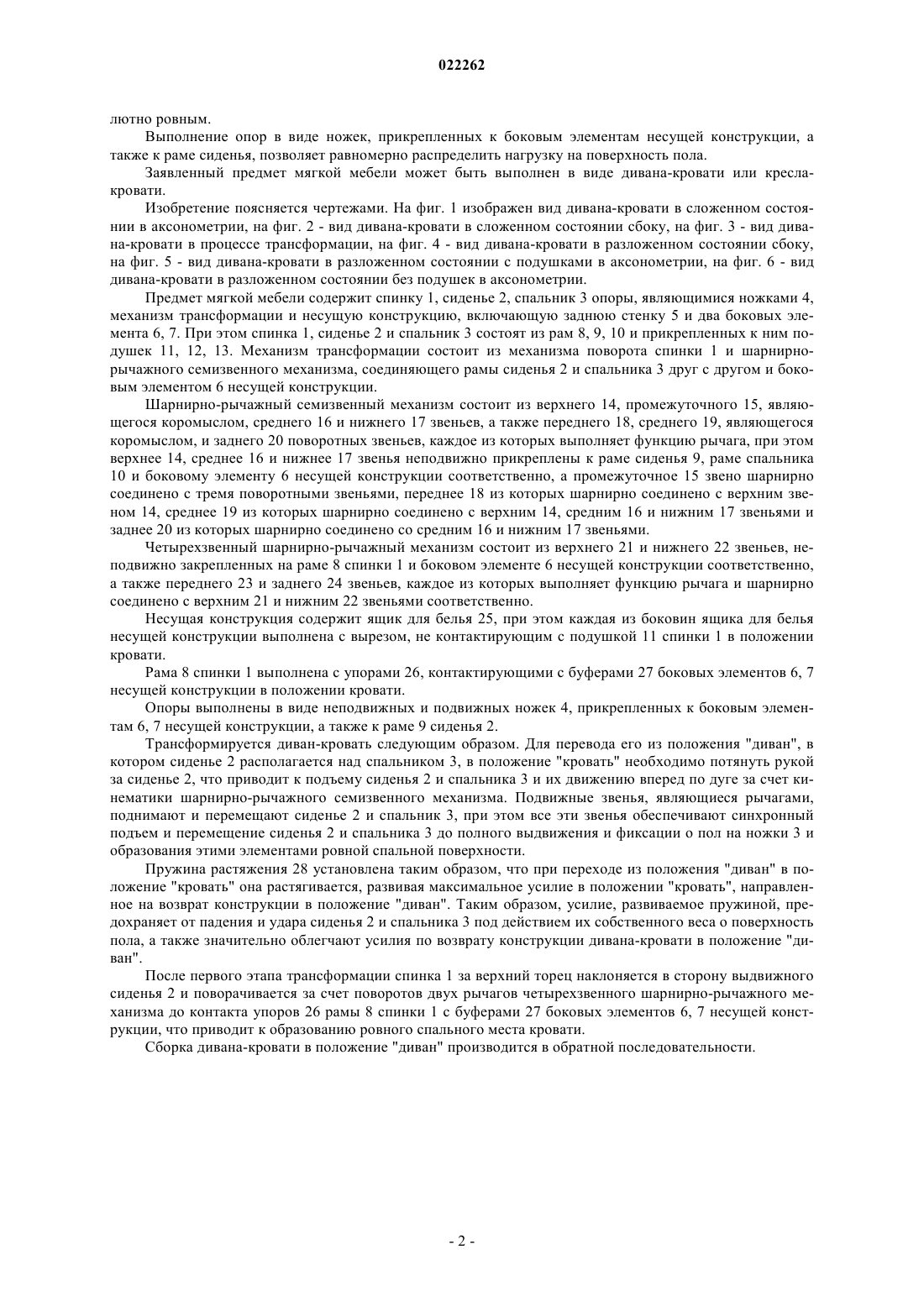

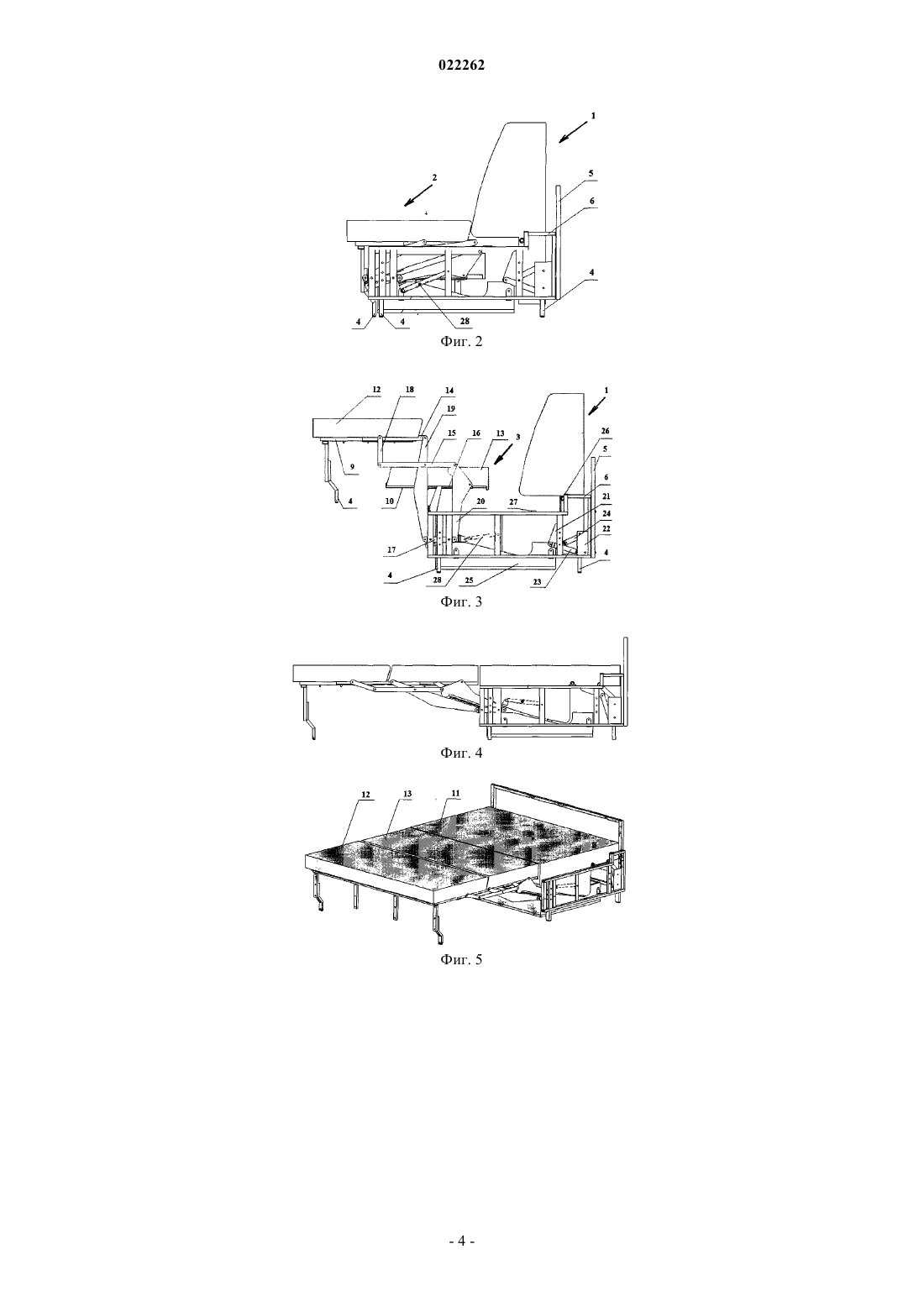

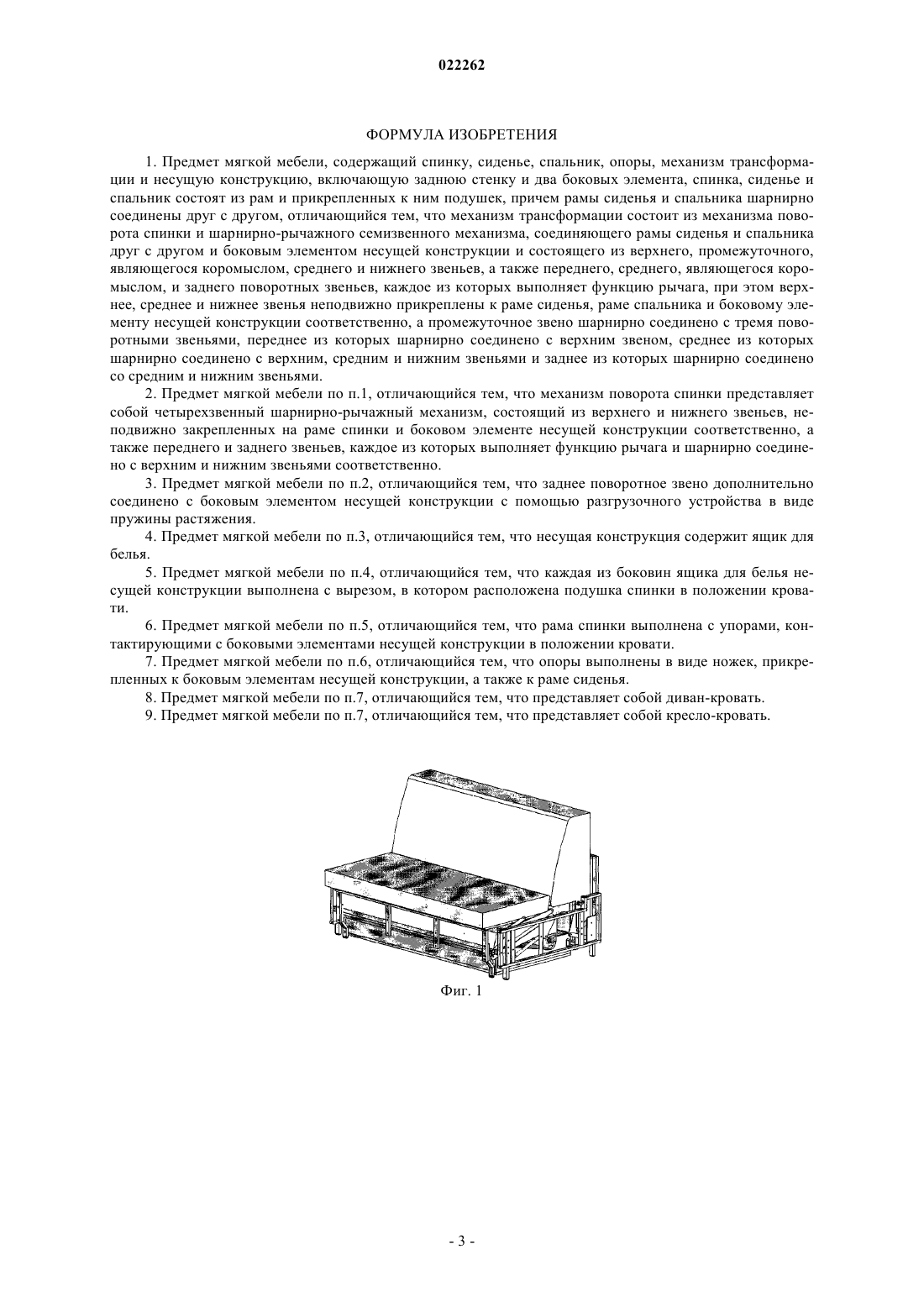

ТРАНСФОРМИРУЕМЫЙ ПРЕДМЕТ МЯГКОЙ МЕБЕЛИ Изобретение относится к мебельной промышленности, в частности к трансформируемой мягкой мебели типа кресло-кровать или диван-кровать. Предмет мягкой мебели содержит спинку, сиденье,спальник, опоры, механизм трансформации и несущую конструкцию, включающую заднюю стенку и два боковых элемента. Спинка, сиденье и спальник состоят из рам и прикрепленных к ним подушек, причем рамы сиденья и спальника шарнирно соединены друг с другом. Механизм трансформации состоит из механизма поворота спинки и шарнирно-рычажного семизвенного механизма, соединяющего рамы сиденья и спальника друг с другом и боковым элементом несущей конструкции. Технический результат заключается в том, что заявленным изобретением обеспечивается исключение повреждения напольного покрытия.(71)(73) Заявитель и патентовладелец: ЧЕСНОКОВ ДМИТРИЙ ВЛАДИМИРОВИЧ (RU) Изобретение относится к мебельной промышленности, в частности к трансформируемой мягкой мебели типа кресло-кровать или диван-кровать. Из уровня техники известен диван-кровать, содержащий неподвижную часть каркаса, прикрепленную к ней спинку с возможностью поворота, а также установленную поверх неподвижной части каркаса с возможностью поступательного движения вперед-назад при помощи механизма трансформации подвижную часть каркаса с жестко закрепленным сиденьем (см. DE 3324154 A1, A47C 17/165, опубл. 17.01.1985). Недостатком аналога является необходимость в наличии расстояния между стеной и спинкой дивана, вследствие взаимодействия спинки со стеной может незначительно повреждаться покрытие стены. Также из уровня техники известен диван-кровать, содержащий спинку, боковины, сиденье, состоящее из подушек, механизм трансформации, выполненный в виде раскладушки со складным матрасом,образующим спальное место (см. US 2661485 А, А 47 С 17/213, опубл. 08.12.1953). Недостатком аналога является разложение его в несколько этапов с обязательным снятием подушек сиденья, что увеличивает трудоемкость процесса трансформации. Из уровня техники известен наиболее близкий аналог (прототип) - предмет мягкой мебели, содержащий сиденье, спинку, опоры, механизм его трансформации и несущую конструкцию, включающую заднюю стенку и два боковых элемента, при этом как спинка, так и сиденье состоят из рамы и прикрепленной к ней подушки, причем рама и подушка сиденья выполнены из двух частей, каждая из которых соединена шарнирно-рычажным механизмом, при этом рама спинки соединена рычагами с одной частью рамы сиденья и с боковым элементом (см. DE 806710 С, А 47 С 17/207, опубл. 18.06.1951). Недостатком прототипа является механизм трансформации, который не исключает повреждение напольного покрытия, а также неудобство его использования в связи с расположением спального места в положении кровати ниже сиденья в положении дивана. Задачей настоящего изобретения является разработка предмета мягкой мебели, лишенного таких недостатков. Технический результат заключается в устранении указанных выше недостатков. Технический результат обеспечивается тем, что предмет мягкой мебели содержит спинку, сиденье,спальник, опоры, механизм трансформации и несущую конструкцию, включающую заднюю стенку и два боковых элемента, спинка, сиденье и спальник состоят из рам и прикрепленных к ним подушек, причем рамы сиденья и спальника шарнирно соединены друг с другом, механизм трансформации состоит из механизма поворота спинки и шарнирно-рычажного семизвенного механизма, соединяющего рамы сиденья и спальника друг с другом и боковым элементом несущей конструкции. Выполнение заявленного устройства с механизмом трансформации в виде механизма поворота спинки и шарнирно-рычажного семизвенного механизма, соединяющего рамы сиденья и спальника друг с другом и боковым элементом несущей конструкции и состоящего из верхнего, промежуточного, являющегося коромыслом, среднего и нижнего звеньев, а также переднего, среднего, являющегося коромыслом, и заднего поворотных звеньев, каждое из которых выполняет функцию рычага, при этом верхнее, среднее и нижнее звенья неподвижно прикреплены к раме сиденья, раме спальника и боковому элементу несущей конструкции соответственно, а промежуточное звено шарнирно соединено с тремя поворотными звеньями, переднее из которых шарнирно соединено с верхним звеном, среднее из которых шарнирно соединено с верхним, средним и нижним звеньями и заднее из которых шарнирно соединено со средним и нижним звеньями, позволяет без съема подушек, в частности, сиденья и спинки разложить заявленное устройство в кровать, обеспечить отсутствие контакта (соприкосновения) спинки со стеной при отсутствии задней стенки несущей конструкции благодаря сложной траектории спинки при разложении дивана, а также исключить повреждение напольного покрытия за счет возможности разложения,при котором сиденье и спальник приподнимаются над полом в процессе трансформации, а затем аккуратно встают на него в разложенном виде. Также указанный технический результат обеспечивается за счет конкретного выполнения механизма поворота спинки, представляющего собой четырехзвенный шарнирно-рычажный механизм, который состоит из верхнего и нижнего звеньев, неподвижно закрепленных на раме спинки и боковом элементе несущей конструкции соответственно, а также переднего и заднего звеньев, каждое из которых выполняет функцию рычага ишарнирно соединено с верхним и нижним звеньями. Кроме этого кинематика раскрытого выше механизма позволяет расположить спальное место в положении кровати на одном уровне с сиденьем в положении дивана за счет поднятия спальника из внутренней ниши до уровня сиденья дивана, что повышает удобство пользования заявленным устройством. Соединение заднего поворотного звена с боковым элементом несущей конструкции разгрузочным устройством в виде пружины растяжения позволяет облегчить процесс трансформации. Заявленное конструктивное выполнение предмета мягкой мебели позволяет выполнить в несущей конструкции ящик для белья. Выполнение боковин ящика для белья несущей конструкции с вырезом, в котором расположена подушка спинки в положении кровати без их контакта, а рамы спинки с упорами, контактирующими с боковыми элементами несущей конструкции в положении кровати, позволяет сделать спальное место абсо-1 022262 лютно ровным. Выполнение опор в виде ножек, прикрепленных к боковым элементам несущей конструкции, а также к раме сиденья, позволяет равномерно распределить нагрузку на поверхность пола. Заявленный предмет мягкой мебели может быть выполнен в виде дивана-кровати или креслакровати. Изобретение поясняется чертежами. На фиг. 1 изображен вид дивана-кровати в сложенном состоянии в аксонометрии, на фиг. 2 - вид дивана-кровати в сложенном состоянии сбоку, на фиг. 3 - вид дивана-кровати в процессе трансформации, на фиг. 4 - вид дивана-кровати в разложенном состоянии сбоку,на фиг. 5 - вид дивана-кровати в разложенном состоянии с подушками в аксонометрии, на фиг. 6 - вид дивана-кровати в разложенном состоянии без подушек в аксонометрии. Предмет мягкой мебели содержит спинку 1, сиденье 2, спальник 3 опоры, являющимися ножками 4,механизм трансформации и несущую конструкцию, включающую заднюю стенку 5 и два боковых элемента 6, 7. При этом спинка 1, сиденье 2 и спальник 3 состоят из рам 8, 9, 10 и прикрепленных к ним подушек 11, 12, 13. Механизм трансформации состоит из механизма поворота спинки 1 и шарнирнорычажного семизвенного механизма, соединяющего рамы сиденья 2 и спальника 3 друг с другом и боковым элементом 6 несущей конструкции. Шарнирно-рычажный семизвенный механизм состоит из верхнего 14, промежуточного 15, являющегося коромыслом, среднего 16 и нижнего 17 звеньев, а также переднего 18, среднего 19, являющегося коромыслом, и заднего 20 поворотных звеньев, каждое из которых выполняет функцию рычага, при этом верхнее 14, среднее 16 и нижнее 17 звенья неподвижно прикреплены к раме сиденья 9, раме спальника 10 и боковому элементу 6 несущей конструкции соответственно, а промежуточное 15 звено шарнирно соединено с тремя поворотными звеньями, переднее 18 из которых шарнирно соединено с верхним звеном 14, среднее 19 из которых шарнирно соединено с верхним 14, средним 16 и нижним 17 звеньями и заднее 20 из которых шарнирно соединено со средним 16 и нижним 17 звеньями. Четырехзвенный шарнирно-рычажный механизм состоит из верхнего 21 и нижнего 22 звеньев, неподвижно закрепленных на раме 8 спинки 1 и боковом элементе 6 несущей конструкции соответственно,а также переднего 23 и заднего 24 звеньев, каждое из которых выполняет функцию рычага и шарнирно соединено с верхним 21 и нижним 22 звеньями соответственно. Несущая конструкция содержит ящик для белья 25, при этом каждая из боковин ящика для белья несущей конструкции выполнена с вырезом, не контактирующим с подушкой 11 спинки 1 в положении кровати. Рама 8 спинки 1 выполнена с упорами 26, контактирующими с буферами 27 боковых элементов 6, 7 несущей конструкции в положении кровати. Опоры выполнены в виде неподвижных и подвижных ножек 4, прикрепленных к боковым элементам 6, 7 несущей конструкции, а также к раме 9 сиденья 2. Трансформируется диван-кровать следующим образом. Для перевода его из положения "диван", в котором сиденье 2 располагается над спальником 3, в положение "кровать" необходимо потянуть рукой за сиденье 2, что приводит к подъему сиденья 2 и спальника 3 и их движению вперед по дуге за счет кинематики шарнирно-рычажного семизвенного механизма. Подвижные звенья, являющиеся рычагами,поднимают и перемещают сиденье 2 и спальник 3, при этом все эти звенья обеспечивают синхронный подъем и перемещение сиденья 2 и спальника 3 до полного выдвижения и фиксации о пол на ножки 3 и образования этими элементами ровной спальной поверхности. Пружина растяжения 28 установлена таким образом, что при переходе из положения "диван" в положение "кровать" она растягивается, развивая максимальное усилие в положении "кровать", направленное на возврат конструкции в положение "диван". Таким образом, усилие, развиваемое пружиной, предохраняет от падения и удара сиденья 2 и спальника 3 под действием их собственного веса о поверхность пола, а также значительно облегчают усилия по возврату конструкции дивана-кровати в положение "диван". После первого этапа трансформации спинка 1 за верхний торец наклоняется в сторону выдвижного сиденья 2 и поворачивается за счет поворотов двух рычагов четырехзвенного шарнирно-рычажного механизма до контакта упоров 26 рамы 8 спинки 1 с буферами 27 боковых элементов 6, 7 несущей конструкции, что приводит к образованию ровного спального места кровати. Сборка дивана-кровати в положение "диван" производится в обратной последовательности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет мягкой мебели, содержащий спинку, сиденье, спальник, опоры, механизм трансформации и несущую конструкцию, включающую заднюю стенку и два боковых элемента, спинка, сиденье и спальник состоят из рам и прикрепленных к ним подушек, причем рамы сиденья и спальника шарнирно соединены друг с другом, отличающийся тем, что механизм трансформации состоит из механизма поворота спинки и шарнирно-рычажного семизвенного механизма, соединяющего рамы сиденья и спальника друг с другом и боковым элементом несущей конструкции и состоящего из верхнего, промежуточного,являющегося коромыслом, среднего и нижнего звеньев, а также переднего, среднего, являющегося коромыслом, и заднего поворотных звеньев, каждое из которых выполняет функцию рычага, при этом верхнее, среднее и нижнее звенья неподвижно прикреплены к раме сиденья, раме спальника и боковому элементу несущей конструкции соответственно, а промежуточное звено шарнирно соединено с тремя поворотными звеньями, переднее из которых шарнирно соединено с верхним звеном, среднее из которых шарнирно соединено с верхним, средним и нижним звеньями и заднее из которых шарнирно соединено со средним и нижним звеньями. 2. Предмет мягкой мебели по п.1, отличающийся тем, что механизм поворота спинки представляет собой четырехзвенный шарнирно-рычажный механизм, состоящий из верхнего и нижнего звеньев, неподвижно закрепленных на раме спинки и боковом элементе несущей конструкции соответственно, а также переднего и заднего звеньев, каждое из которых выполняет функцию рычага и шарнирно соединено с верхним и нижним звеньями соответственно. 3. Предмет мягкой мебели по п.2, отличающийся тем, что заднее поворотное звено дополнительно соединено с боковым элементом несущей конструкции с помощью разгрузочного устройства в виде пружины растяжения. 4. Предмет мягкой мебели по п.3, отличающийся тем, что несущая конструкция содержит ящик для белья. 5. Предмет мягкой мебели по п.4, отличающийся тем, что каждая из боковин ящика для белья несущей конструкции выполнена с вырезом, в котором расположена подушка спинки в положении кровати. 6. Предмет мягкой мебели по п.5, отличающийся тем, что рама спинки выполнена с упорами, контактирующими с боковыми элементами несущей конструкции в положении кровати. 7. Предмет мягкой мебели по п.6, отличающийся тем, что опоры выполнены в виде ножек, прикрепленных к боковым элементам несущей конструкции, а также к раме сиденья. 8. Предмет мягкой мебели по п.7, отличающийся тем, что представляет собой диван-кровать. 9. Предмет мягкой мебели по п.7, отличающийся тем, что представляет собой кресло-кровать.
