Строительная плита и способ изготовления строительной плиты

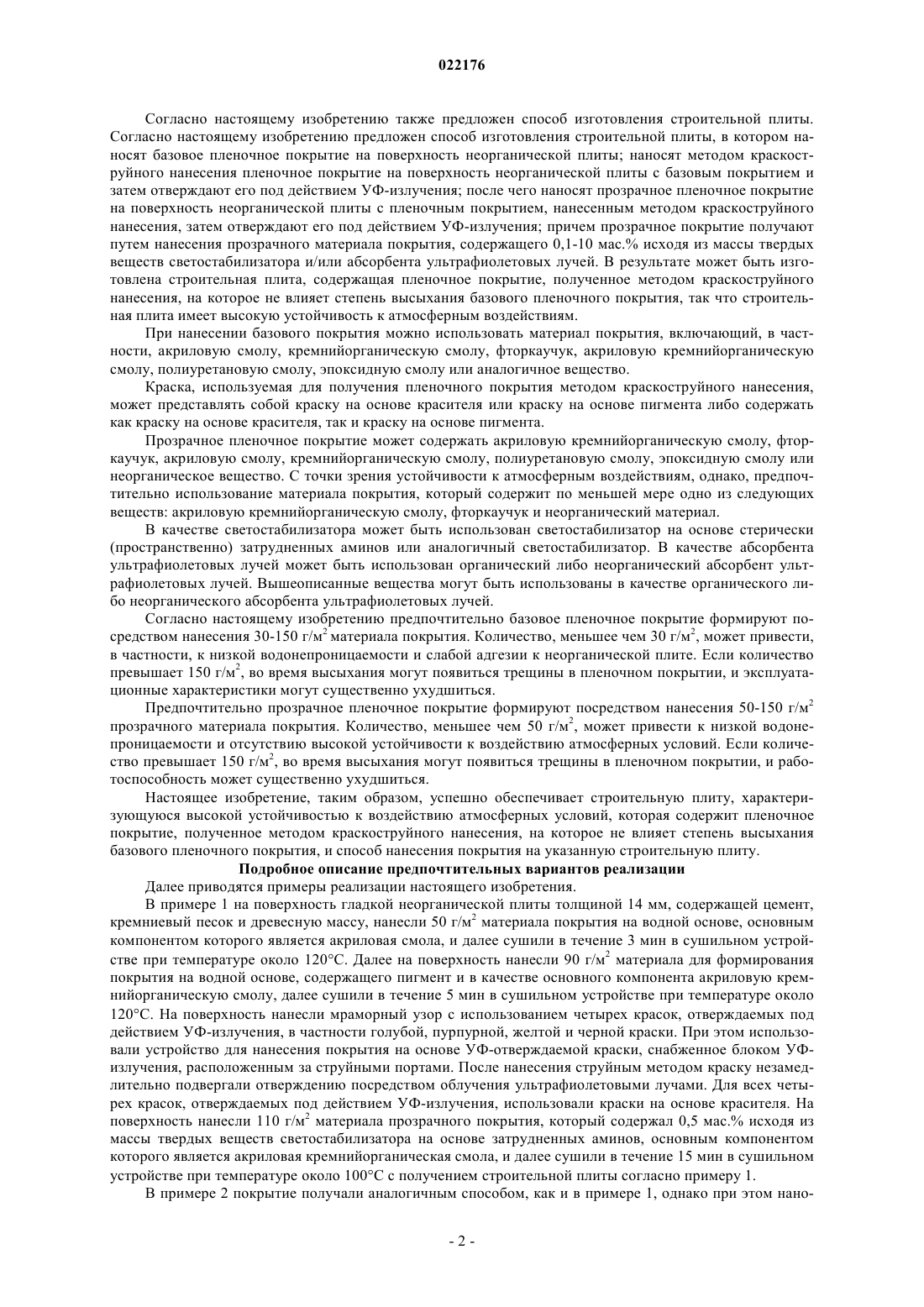

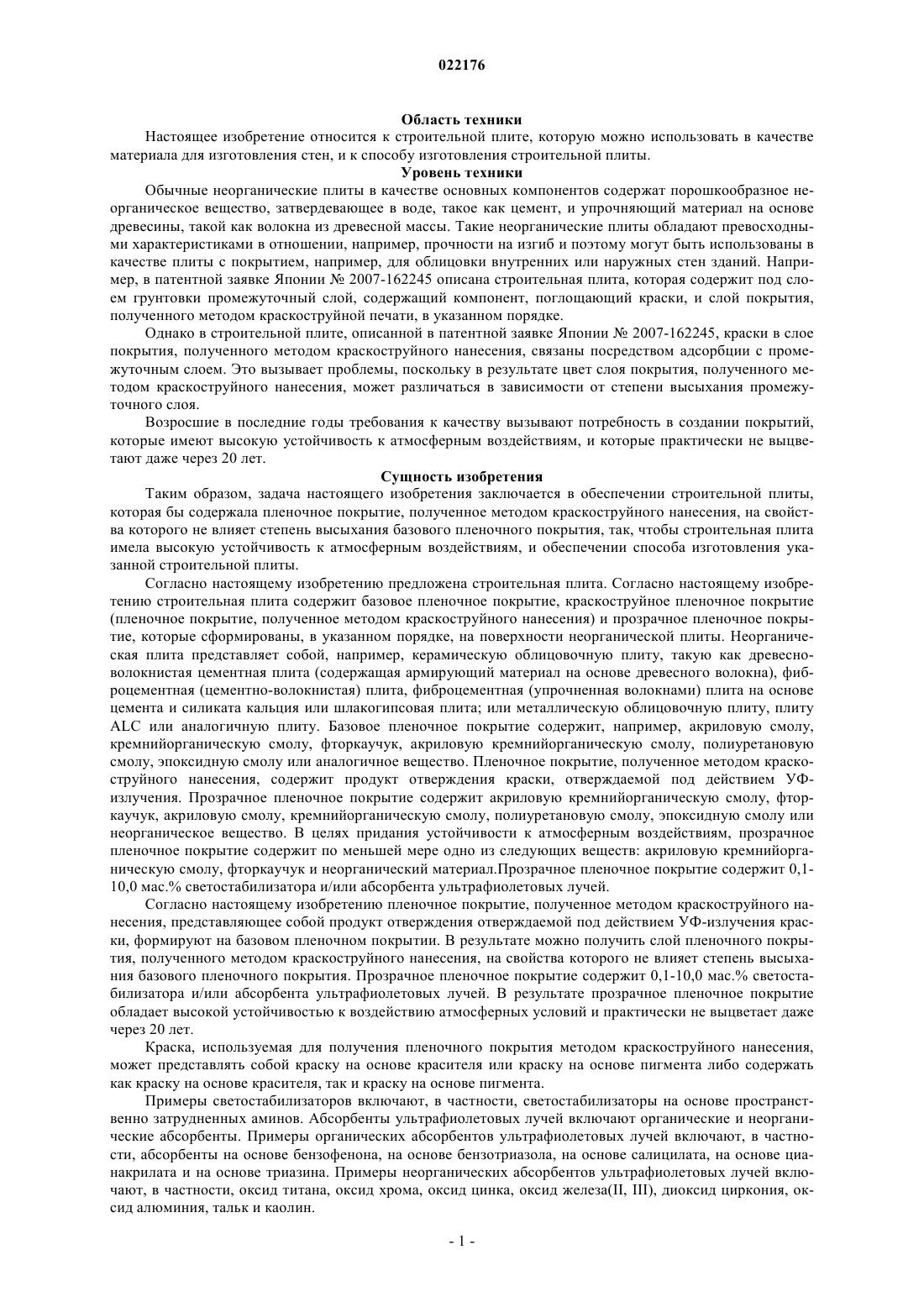

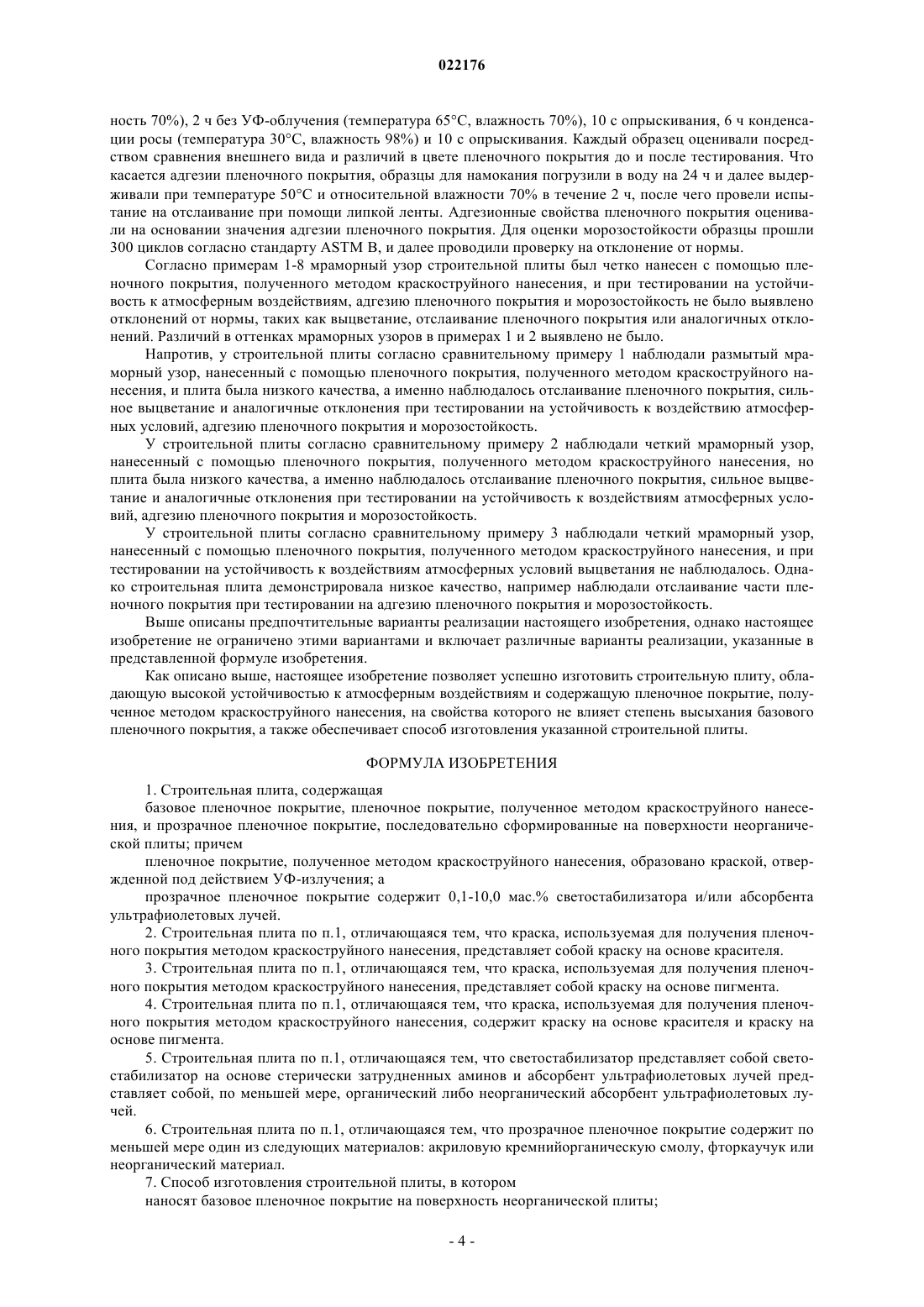

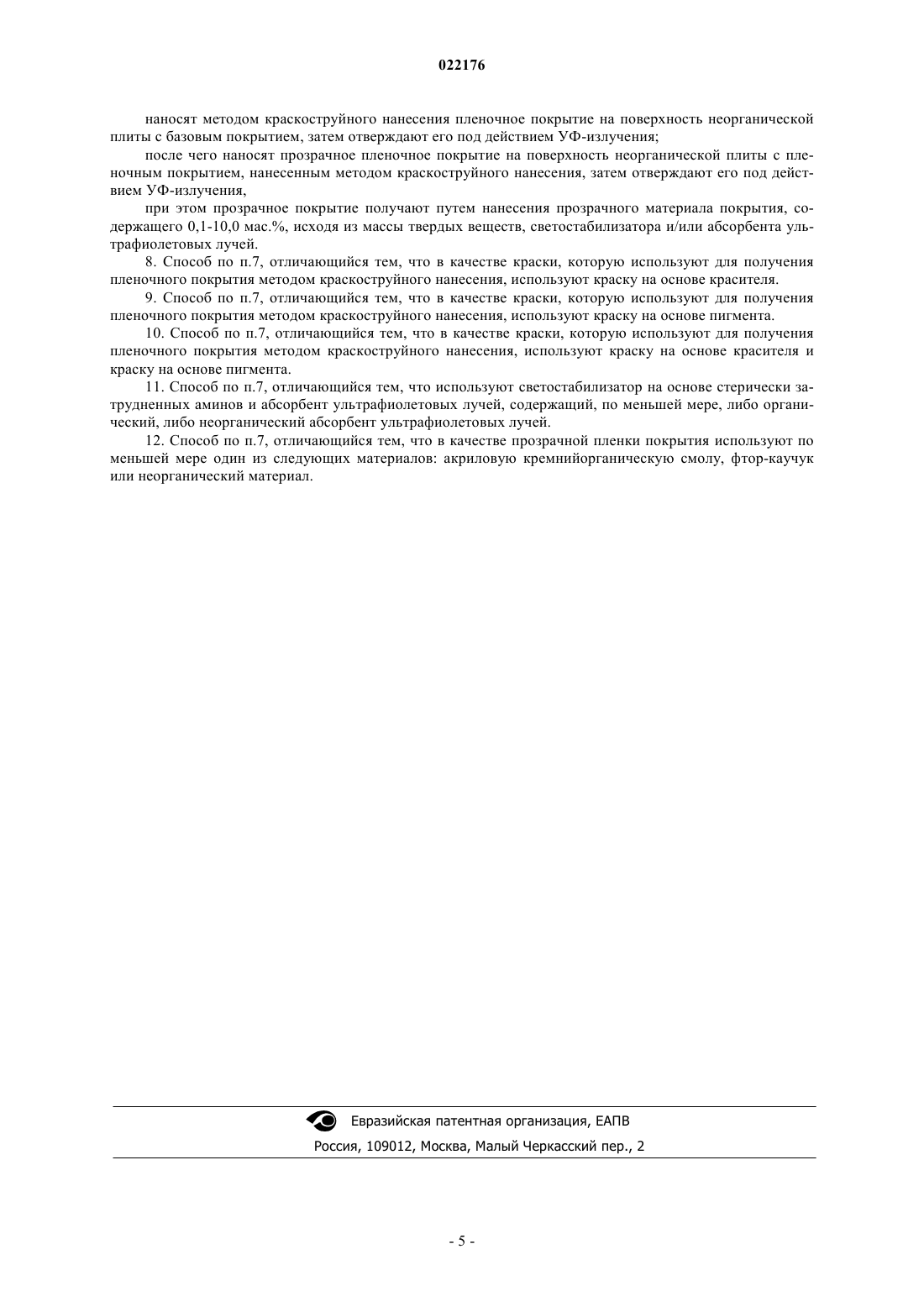

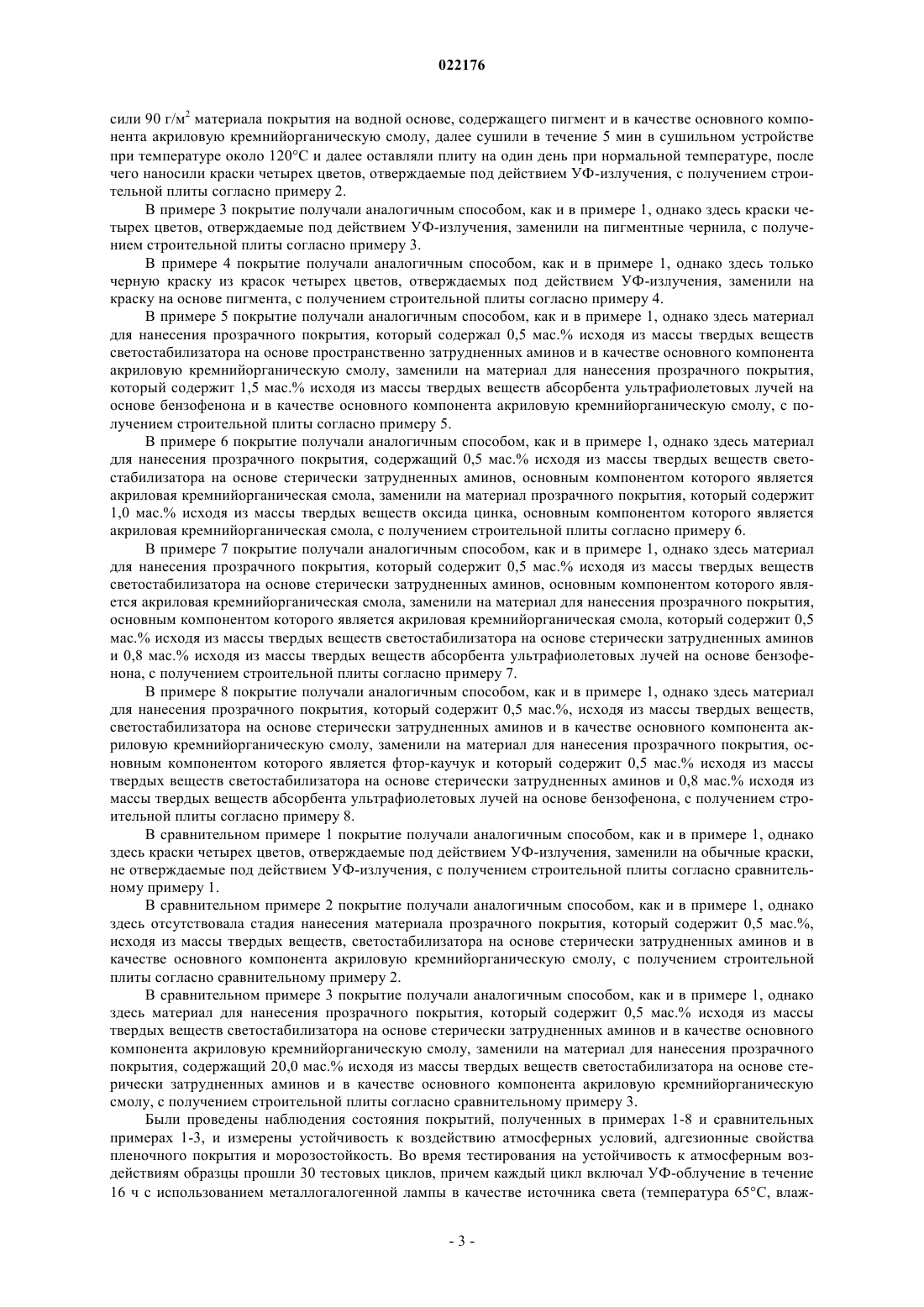

СТРОИТЕЛЬНАЯ ПЛИТА И СПОСОБ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНОЙ ПЛИТЫ Согласно настоящему изобретению предложена строительная плита, обладающая высокой устойчивостью к атмосферным воздействиям и содержащая пленочное покрытие, нанесенное методом краскоструйного нанесения, на которое не влияет степень высыхания базовой пленки покрытия, и способ изготовления указанной строительной плиты. Строительная плита содержит базовое пленочное покрытие, краскоструйное пленочное покрытие и прозрачное пленочное покрытие, которые последовательно сформированы на поверхности неорганической плиты; при этом краскоструйное пленочное покрытие является продуктом отверждения краски,отверждаемой под действием УФ-излучения; а прозрачное пленочное покрытие содержит 0,1-10,0 мас.% светостабилизатора и/или абсорбента ультрафиолетовых лучей. Способ изготовления строительной плиты включает следующие стадии: нанесение базового покрытия на поверхность неорганической плиты; нанесение краскоструйного покрытия посредством применения краски,отверждаемой под действием УФ-излучения, на поверхность неорганической плиты с базовым покрытием и отверждение краски, отверждаемой под действием УФ-излучения, посредством облучения ультрафиолетовыми лучами; получение прозрачного покрытия путем нанесения прозрачного материала покрытия, содержащего 0,1-10,0 мас.%, исходя из массы твердых веществ,светостабилизатора и/или абсорбента ультрафиолетовых лучей, на поверхность неорганической плиты с краскоструйным покрытием. Область техники Настоящее изобретение относится к строительной плите, которую можно использовать в качестве материала для изготовления стен, и к способу изготовления строительной плиты. Уровень техники Обычные неорганические плиты в качестве основных компонентов содержат порошкообразное неорганическое вещество, затвердевающее в воде, такое как цемент, и упрочняющий материал на основе древесины, такой как волокна из древесной массы. Такие неорганические плиты обладают превосходными характеристиками в отношении, например, прочности на изгиб и поэтому могут быть использованы в качестве плиты с покрытием, например, для облицовки внутренних или наружных стен зданий. Например, в патентной заявке Японии 2007-162245 описана строительная плита, которая содержит под слоем грунтовки промежуточный слой, содержащий компонент, поглощающий краски, и слой покрытия,полученного методом краскоструйной печати, в указанном порядке. Однако в строительной плите, описанной в патентной заявке Японии 2007-162245, краски в слое покрытия, полученного методом краскоструйного нанесения, связаны посредством адсорбции с промежуточным слоем. Это вызывает проблемы, поскольку в результате цвет слоя покрытия, полученного методом краскоструйного нанесения, может различаться в зависимости от степени высыхания промежуточного слоя. Возросшие в последние годы требования к качеству вызывают потребность в создании покрытий,которые имеют высокую устойчивость к атмосферным воздействиям, и которые практически не выцветают даже через 20 лет. Сущность изобретения Таким образом, задача настоящего изобретения заключается в обеспечении строительной плиты,которая бы содержала пленочное покрытие, полученное методом краскоструйного нанесения, на свойства которого не влияет степень высыхания базового пленочного покрытия, так, чтобы строительная плита имела высокую устойчивость к атмосферным воздействиям, и обеспечении способа изготовления указанной строительной плиты. Согласно настоящему изобретению предложена строительная плита. Согласно настоящему изобретению строительная плита содержит базовое пленочное покрытие, краскоструйное пленочное покрытие(пленочное покрытие, полученное методом краскоструйного нанесения) и прозрачное пленочное покрытие, которые сформированы, в указанном порядке, на поверхности неорганической плиты. Неорганическая плита представляет собой, например, керамическую облицовочную плиту, такую как древесноволокнистая цементная плита (содержащая армирующий материал на основе древесного волокна), фиброцементная (цементно-волокнистая) плита, фиброцементная (упрочненная волокнами) плита на основе цемента и силиката кальция или шлакогипсовая плита; или металлическую облицовочную плиту, плитуALC или аналогичную плиту. Базовое пленочное покрытие содержит, например, акриловую смолу,кремнийорганическую смолу, фторкаучук, акриловую кремнийорганическую смолу, полиуретановую смолу, эпоксидную смолу или аналогичное вещество. Пленочное покрытие, полученное методом краскоструйного нанесения, содержит продукт отверждения краски, отверждаемой под действием УФизлучения. Прозрачное пленочное покрытие содержит акриловую кремнийорганическую смолу, фторкаучук, акриловую смолу, кремнийорганическую смолу, полиуретановую смолу, эпоксидную смолу или неорганическое вещество. В целях придания устойчивости к атмосферным воздействиям, прозрачное пленочное покрытие содержит по меньшей мере одно из следующих веществ: акриловую кремнийорганическую смолу, фторкаучук и неорганический материал.Прозрачное пленочное покрытие содержит 0,110,0 мас.% светостабилизатора и/или абсорбента ультрафиолетовых лучей. Согласно настоящему изобретению пленочное покрытие, полученное методом краскоструйного нанесения, представляющее собой продукт отверждения отверждаемой под действием УФ-излучения краски, формируют на базовом пленочном покрытии. В результате можно получить слой пленочного покрытия, полученного методом краскоструйного нанесения, на свойства которого не влияет степень высыхания базового пленочного покрытия. Прозрачное пленочное покрытие содержит 0,1-10,0 мас.% светостабилизатора и/или абсорбента ультрафиолетовых лучей. В результате прозрачное пленочное покрытие обладает высокой устойчивостью к воздействию атмосферных условий и практически не выцветает даже через 20 лет. Краска, используемая для получения пленочного покрытия методом краскоструйного нанесения,может представлять собой краску на основе красителя или краску на основе пигмента либо содержать как краску на основе красителя, так и краску на основе пигмента. Примеры светостабилизаторов включают, в частности, светостабилизаторы на основе пространственно затрудненных аминов. Абсорбенты ультрафиолетовых лучей включают органические и неорганические абсорбенты. Примеры органических абсорбентов ультрафиолетовых лучей включают, в частности, абсорбенты на основе бензофенона, на основе бензотриазола, на основе салицилата, на основе цианакрилата и на основе триазина. Примеры неорганических абсорбентов ультрафиолетовых лучей включают, в частности, оксид титана, оксид хрома, оксид цинка, оксид железа(II, III), диоксид циркония, оксид алюминия, тальк и каолин. Согласно настоящему изобретению также предложен способ изготовления строительной плиты. Согласно настоящему изобретению предложен способ изготовления строительной плиты, в котором наносят базовое пленочное покрытие на поверхность неорганической плиты; наносят методом краскоструйного нанесения пленочное покрытие на поверхность неорганической плиты с базовым покрытием и затем отверждают его под действием УФ-излучения; после чего наносят прозрачное пленочное покрытие на поверхность неорганической плиты с пленочным покрытием, нанесенным методом краскоструйного нанесения, затем отверждают его под действием УФ-излучения; причем прозрачное покрытие получают путем нанесения прозрачного материала покрытия, содержащего 0,1-10 мас.% исходя из массы твердых веществ светостабилизатора и/или абсорбента ультрафиолетовых лучей. В результате может быть изготовлена строительная плита, содержащая пленочное покрытие, полученное методом краскоструйного нанесения, на которое не влияет степень высыхания базового пленочного покрытия, так что строительная плита имеет высокую устойчивость к атмосферным воздействиям. При нанесении базового покрытия можно использовать материал покрытия, включающий, в частности, акриловую смолу, кремнийорганическую смолу, фторкаучук, акриловую кремнийорганическую смолу, полиуретановую смолу, эпоксидную смолу или аналогичное вещество. Краска, используемая для получения пленочного покрытия методом краскоструйного нанесения,может представлять собой краску на основе красителя или краску на основе пигмента либо содержать как краску на основе красителя, так и краску на основе пигмента. Прозрачное пленочное покрытие может содержать акриловую кремнийорганическую смолу, фторкаучук, акриловую смолу, кремнийорганическую смолу, полиуретановую смолу, эпоксидную смолу или неорганическое вещество. С точки зрения устойчивости к атмосферным воздействиям, однако, предпочтительно использование материала покрытия, который содержит по меньшей мере одно из следующих веществ: акриловую кремнийорганическую смолу, фторкаучук и неорганический материал. В качестве светостабилизатора может быть использован светостабилизатор на основе стерически(пространственно) затрудненных аминов или аналогичный светостабилизатор. В качестве абсорбента ультрафиолетовых лучей может быть использован органический либо неорганический абсорбент ультрафиолетовых лучей. Вышеописанные вещества могут быть использованы в качестве органического либо неорганического абсорбента ультрафиолетовых лучей. Согласно настоящему изобретению предпочтительно базовое пленочное покрытие формируют посредством нанесения 30-150 г/м 2 материала покрытия. Количество, меньшее чем 30 г/м 2, может привести,в частности, к низкой водонепроницаемости и слабой адгезии к неорганической плите. Если количество превышает 150 г/м 2, во время высыхания могут появиться трещины в пленочном покрытии, и эксплуатационные характеристики могут существенно ухудшиться. Предпочтительно прозрачное пленочное покрытие формируют посредством нанесения 50-150 г/м 2 прозрачного материала покрытия. Количество, меньшее чем 50 г/м 2, может привести к низкой водонепроницаемости и отсутствию высокой устойчивости к воздействию атмосферных условий. Если количество превышает 150 г/м 2, во время высыхания могут появиться трещины в пленочном покрытии, и работоспособность может существенно ухудшиться. Настоящее изобретение, таким образом, успешно обеспечивает строительную плиту, характеризующуюся высокой устойчивостью к воздействию атмосферных условий, которая содержит пленочное покрытие, полученное методом краскоструйного нанесения, на которое не влияет степень высыхания базового пленочного покрытия, и способ нанесения покрытия на указанную строительную плиту. Подробное описание предпочтительных вариантов реализации Далее приводятся примеры реализации настоящего изобретения. В примере 1 на поверхность гладкой неорганической плиты толщиной 14 мм, содержащей цемент,кремниевый песок и древесную массу, нанесли 50 г/м 2 материала покрытия на водной основе, основным компонентом которого является акриловая смола, и далее сушили в течение 3 мин в сушильном устройстве при температуре около 120 С. Далее на поверхность нанесли 90 г/м 2 материала для формирования покрытия на водной основе, содержащего пигмент и в качестве основного компонента акриловую кремнийорганическую смолу, далее сушили в течение 5 мин в сушильном устройстве при температуре около 120 С. На поверхность нанесли мраморный узор с использованием четырех красок, отверждаемых под действием УФ-излучения, в частности голубой, пурпурной, желтой и черной краски. При этом использовали устройство для нанесения покрытия на основе УФ-отверждаемой краски, снабженное блоком УФизлучения, расположенным за струйными портами. После нанесения струйным методом краску незамедлительно подвергали отверждению посредством облучения ультрафиолетовыми лучами. Для всех четырех красок, отверждаемых под действием УФ-излучения, использовали краски на основе красителя. На поверхность нанесли 110 г/м 2 материала прозрачного покрытия, который содержал 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе затрудненных аминов, основным компонентом которого является акриловая кремнийорганическая смола, и далее сушили в течение 15 мин в сушильном устройстве при температуре около 100 С с получением строительной плиты согласно примеру 1. В примере 2 покрытие получали аналогичным способом, как и в примере 1, однако при этом нано-2 022176 сили 90 г/м 2 материала покрытия на водной основе, содержащего пигмент и в качестве основного компонента акриловую кремнийорганическую смолу, далее сушили в течение 5 мин в сушильном устройстве при температуре около 120 С и далее оставляли плиту на один день при нормальной температуре, после чего наносили краски четырех цветов, отверждаемые под действием УФ-излучения, с получением строительной плиты согласно примеру 2. В примере 3 покрытие получали аналогичным способом, как и в примере 1, однако здесь краски четырех цветов, отверждаемые под действием УФ-излучения, заменили на пигментные чернила, с получением строительной плиты согласно примеру 3. В примере 4 покрытие получали аналогичным способом, как и в примере 1, однако здесь только черную краску из красок четырех цветов, отверждаемых под действием УФ-излучения, заменили на краску на основе пигмента, с получением строительной плиты согласно примеру 4. В примере 5 покрытие получали аналогичным способом, как и в примере 1, однако здесь материал для нанесения прозрачного покрытия, который содержал 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе пространственно затрудненных аминов и в качестве основного компонента акриловую кремнийорганическую смолу, заменили на материал для нанесения прозрачного покрытия,который содержит 1,5 мас.% исходя из массы твердых веществ абсорбента ультрафиолетовых лучей на основе бензофенона и в качестве основного компонента акриловую кремнийорганическую смолу, с получением строительной плиты согласно примеру 5. В примере 6 покрытие получали аналогичным способом, как и в примере 1, однако здесь материал для нанесения прозрачного покрытия, содержащий 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе стерически затрудненных аминов, основным компонентом которого является акриловая кремнийорганическая смола, заменили на материал прозрачного покрытия, который содержит 1,0 мас.% исходя из массы твердых веществ оксида цинка, основным компонентом которого является акриловая кремнийорганическая смола, с получением строительной плиты согласно примеру 6. В примере 7 покрытие получали аналогичным способом, как и в примере 1, однако здесь материал для нанесения прозрачного покрытия, который содержит 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе стерически затрудненных аминов, основным компонентом которого является акриловая кремнийорганическая смола, заменили на материал для нанесения прозрачного покрытия,основным компонентом которого является акриловая кремнийорганическая смола, который содержит 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе стерически затрудненных аминов и 0,8 мас.% исходя из массы твердых веществ абсорбента ультрафиолетовых лучей на основе бензофенона, с получением строительной плиты согласно примеру 7. В примере 8 покрытие получали аналогичным способом, как и в примере 1, однако здесь материал для нанесения прозрачного покрытия, который содержит 0,5 мас.%, исходя из массы твердых веществ,светостабилизатора на основе стерически затрудненных аминов и в качестве основного компонента акриловую кремнийорганическую смолу, заменили на материал для нанесения прозрачного покрытия, основным компонентом которого является фтор-каучук и который содержит 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе стерически затрудненных аминов и 0,8 мас.% исходя из массы твердых веществ абсорбента ультрафиолетовых лучей на основе бензофенона, с получением строительной плиты согласно примеру 8. В сравнительном примере 1 покрытие получали аналогичным способом, как и в примере 1, однако здесь краски четырех цветов, отверждаемые под действием УФ-излучения, заменили на обычные краски,не отверждаемые под действием УФ-излучения, с получением строительной плиты согласно сравнительному примеру 1. В сравнительном примере 2 покрытие получали аналогичным способом, как и в примере 1, однако здесь отсутствовала стадия нанесения материала прозрачного покрытия, который содержит 0,5 мас.%,исходя из массы твердых веществ, светостабилизатора на основе стерически затрудненных аминов и в качестве основного компонента акриловую кремнийорганическую смолу, с получением строительной плиты согласно сравнительному примеру 2. В сравнительном примере 3 покрытие получали аналогичным способом, как и в примере 1, однако здесь материал для нанесения прозрачного покрытия, который содержит 0,5 мас.% исходя из массы твердых веществ светостабилизатора на основе стерически затрудненных аминов и в качестве основного компонента акриловую кремнийорганическую смолу, заменили на материал для нанесения прозрачного покрытия, содержащий 20,0 мас.% исходя из массы твердых веществ светостабилизатора на основе стерически затрудненных аминов и в качестве основного компонента акриловую кремнийорганическую смолу, с получением строительной плиты согласно сравнительному примеру 3. Были проведены наблюдения состояния покрытий, полученных в примерах 1-8 и сравнительных примерах 1-3, и измерены устойчивость к воздействию атмосферных условий, адгезионные свойства пленочного покрытия и морозостойкость. Во время тестирования на устойчивость к атмосферным воздействиям образцы прошли 30 тестовых циклов, причем каждый цикл включал УФ-облучение в течение 16 ч с использованием металлогалогенной лампы в качестве источника света (температура 65 С, влаж-3 022176 ность 70%), 2 ч без УФ-облучения (температура 65 С, влажность 70%), 10 с опрыскивания, 6 ч конденсации росы (температура 30 С, влажность 98%) и 10 с опрыскивания. Каждый образец оценивали посредством сравнения внешнего вида и различий в цвете пленочного покрытия до и послетестирования. Что касается адгезии пленочного покрытия, образцы для намокания погрузили в воду на 24 ч и далее выдерживали при температуре 50 С и относительной влажности 70% в течение 2 ч, после чего провели испытание на отслаивание при помощи липкой ленты. Адгезионные свойства пленочного покрытия оценивали на основании значения адгезии пленочного покрытия. Для оценки морозостойкости образцы прошли 300 циклов согласно стандарту ASTM В, и далее проводили проверку на отклонение от нормы. Согласно примерам 1-8 мраморный узор строительной плиты был четко нанесен с помощью пленочного покрытия, полученного методом краскоструйного нанесения, и при тестировании на устойчивость к атмосферным воздействиям, адгезию пленочного покрытия и морозостойкость не было выявлено отклонений от нормы, таких как выцветание, отслаивание пленочного покрытия или аналогичных отклонений. Различий в оттенках мраморных узоров в примерах 1 и 2 выявлено не было. Напротив, у строительной плиты согласно сравнительному примеру 1 наблюдали размытый мраморный узор, нанесенный с помощью пленочного покрытия, полученного методом краскоструйного нанесения, и плита была низкого качества, а именно наблюдалось отслаивание пленочного покрытия, сильное выцветание и аналогичные отклонения при тестировании на устойчивость к воздействию атмосферных условий, адгезию пленочного покрытия и морозостойкость. У строительной плиты согласно сравнительному примеру 2 наблюдали четкий мраморный узор,нанесенный с помощью пленочного покрытия, полученного методом краскоструйного нанесения, но плита была низкого качества, а именно наблюдалось отслаивание пленочного покрытия, сильное выцветание и аналогичные отклонения при тестировании на устойчивость к воздействиям атмосферных условий, адгезию пленочного покрытия и морозостойкость. У строительной плиты согласно сравнительному примеру 3 наблюдали четкий мраморный узор,нанесенный с помощью пленочного покрытия, полученного методом краскоструйного нанесения, и при тестировании на устойчивость к воздействиям атмосферных условий выцветания не наблюдалось. Однако строительная плита демонстрировала низкое качество, например наблюдали отслаивание части пленочного покрытия при тестировании на адгезию пленочного покрытия и морозостойкость. Выше описаны предпочтительные варианты реализации настоящего изобретения, однако настоящее изобретение не ограничено этими вариантами и включает различные варианты реализации, указанные в представленной формуле изобретения. Как описано выше, настоящее изобретение позволяет успешно изготовить строительную плиту, обладающую высокой устойчивостью к атмосферным воздействиям и содержащую пленочное покрытие, полученное методом краскоструйного нанесения, на свойства которого не влияет степень высыхания базового пленочного покрытия, а также обеспечивает способ изготовления указанной строительной плиты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительная плита, содержащая базовое пленочное покрытие, пленочное покрытие, полученное методом краскоструйного нанесения, и прозрачное пленочное покрытие, последовательно сформированные на поверхности неорганической плиты; причем пленочное покрытие, полученное методом краскоструйного нанесения, образовано краской, отвержденной под действием УФ-излучения; а прозрачное пленочное покрытие содержит 0,1-10,0 мас.% светостабилизатора и/или абсорбента ультрафиолетовых лучей. 2. Строительная плита по п.1, отличающаяся тем, что краска, используемая для получения пленочного покрытия методом краскоструйного нанесения, представляет собой краску на основе красителя. 3. Строительная плита по п.1, отличающаяся тем, что краска, используемая для получения пленочного покрытия методом краскоструйного нанесения, представляет собой краску на основе пигмента. 4. Строительная плита по п.1, отличающаяся тем, что краска, используемая для получения пленочного покрытия методом краскоструйного нанесения, содержит краску на основе красителя и краску на основе пигмента. 5. Строительная плита по п.1, отличающаяся тем, что светостабилизатор представляет собой светостабилизатор на основе стерически затрудненных аминов и абсорбент ультрафиолетовых лучей представляет собой, по меньшей мере, органический либо неорганический абсорбент ультрафиолетовых лучей. 6. Строительная плита по п.1, отличающаяся тем, что прозрачное пленочное покрытие содержит по меньшей мере один из следующих материалов: акриловую кремнийорганическую смолу, фторкаучук или неорганический материал. 7. Способ изготовления строительной плиты, в котором наносят базовое пленочное покрытие на поверхность неорганической плиты; наносят методом краскоструйного нанесения пленочное покрытие на поверхность неорганической плиты с базовым покрытием, затем отверждают его под действием УФ-излучения; после чего наносят прозрачное пленочное покрытие на поверхность неорганической плиты с пленочным покрытием, нанесенным методом краскоструйного нанесения, затем отверждают его под действием УФ-излучения,при этом прозрачное покрытие получают путем нанесения прозрачного материала покрытия, содержащего 0,1-10,0 мас.%, исходя из массы твердых веществ, светостабилизатора и/или абсорбента ультрафиолетовых лучей. 8. Способ по п.7, отличающийся тем, что в качестве краски, которую используют для получения пленочного покрытия методом краскоструйного нанесения, используют краску на основе красителя. 9. Способ по п.7, отличающийся тем, что в качестве краски, которую используют для получения пленочного покрытия методом краскоструйного нанесения, используют краску на основе пигмента. 10. Способ по п.7, отличающийся тем, что в качестве краски, которую используют для получения пленочного покрытия методом краскоструйного нанесения, используют краску на основе красителя и краску на основе пигмента. 11. Способ по п.7, отличающийся тем, что используют светостабилизатор на основе стерически затрудненных аминов и абсорбент ультрафиолетовых лучей, содержащий, по меньшей мере, либо органический, либо неорганический абсорбент ультрафиолетовых лучей. 12. Способ по п.7, отличающийся тем, что в качестве прозрачной пленки покрытия используют по меньшей мере один из следующих материалов: акриловую кремнийорганическую смолу, фтор-каучук или неорганический материал.
