Тостер с фиксатором нагревательных пластин в заданных положениях

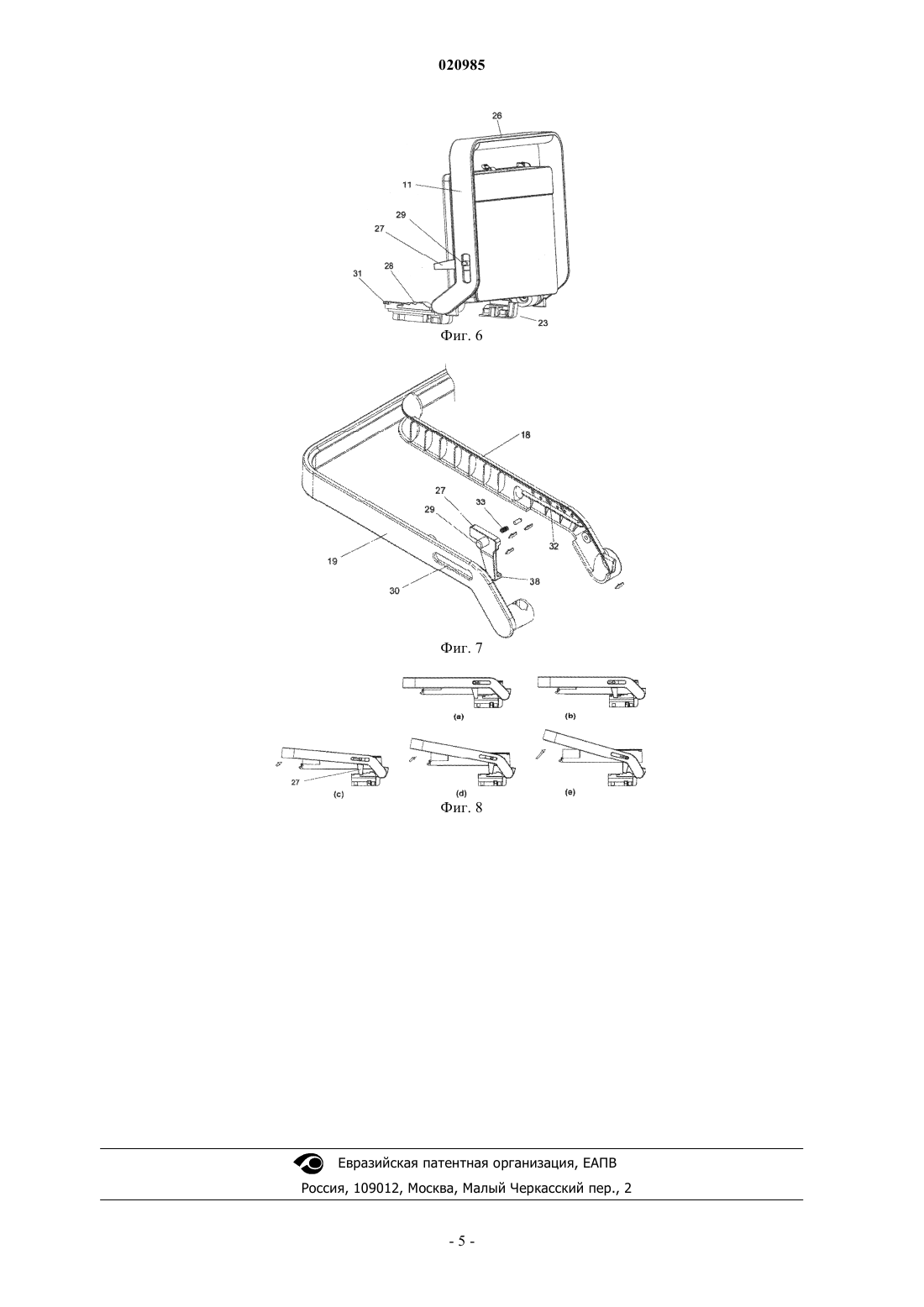

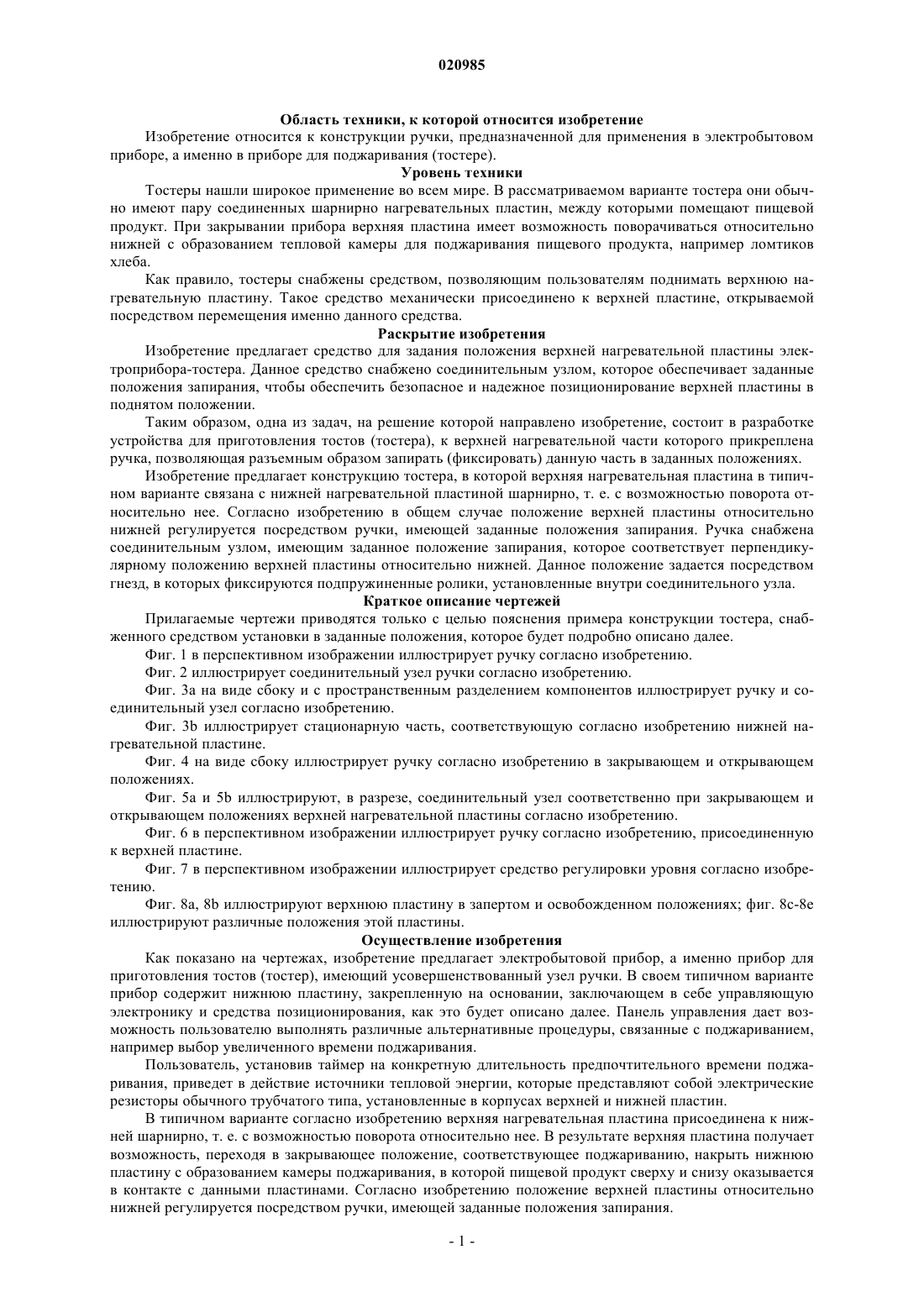

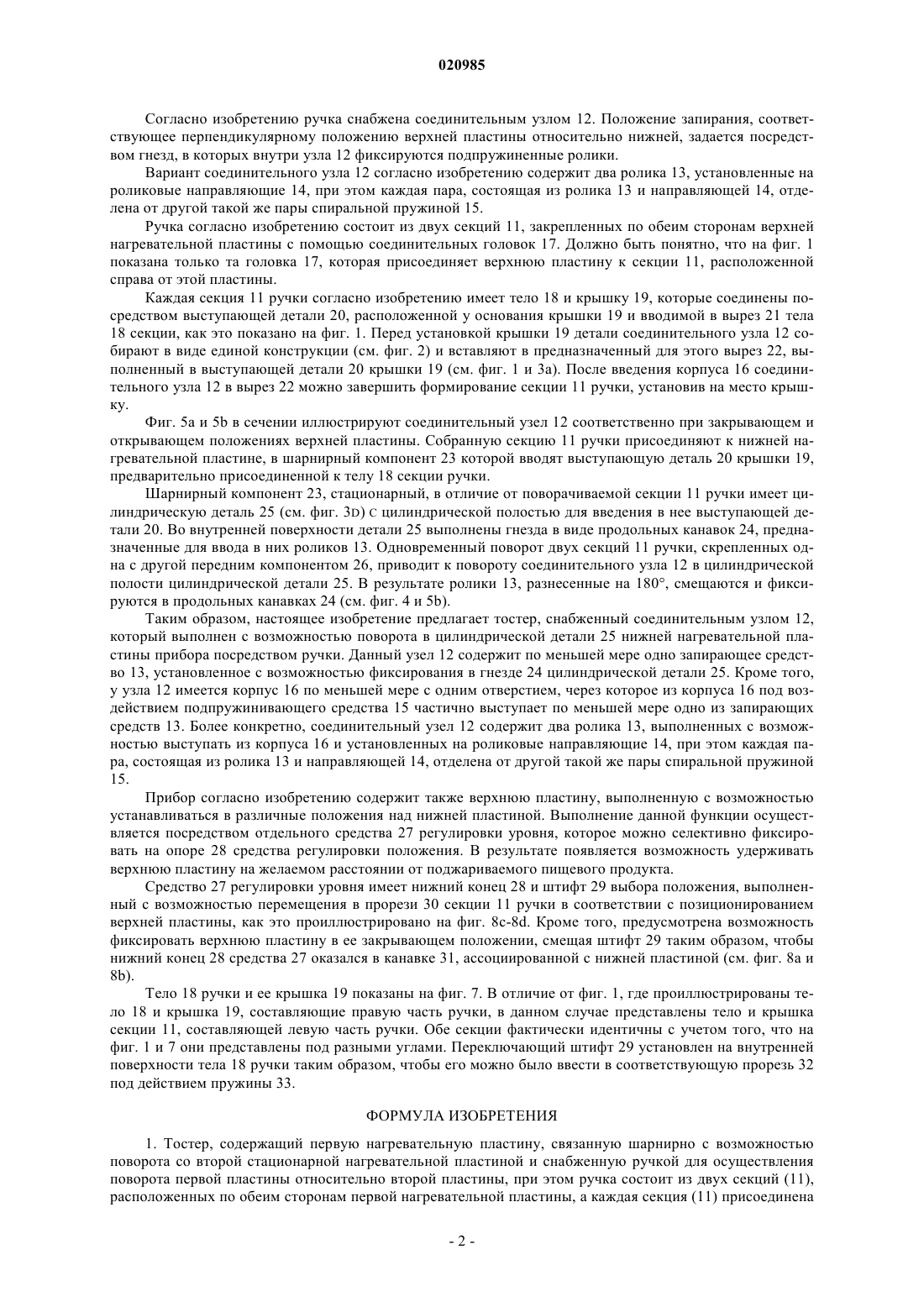

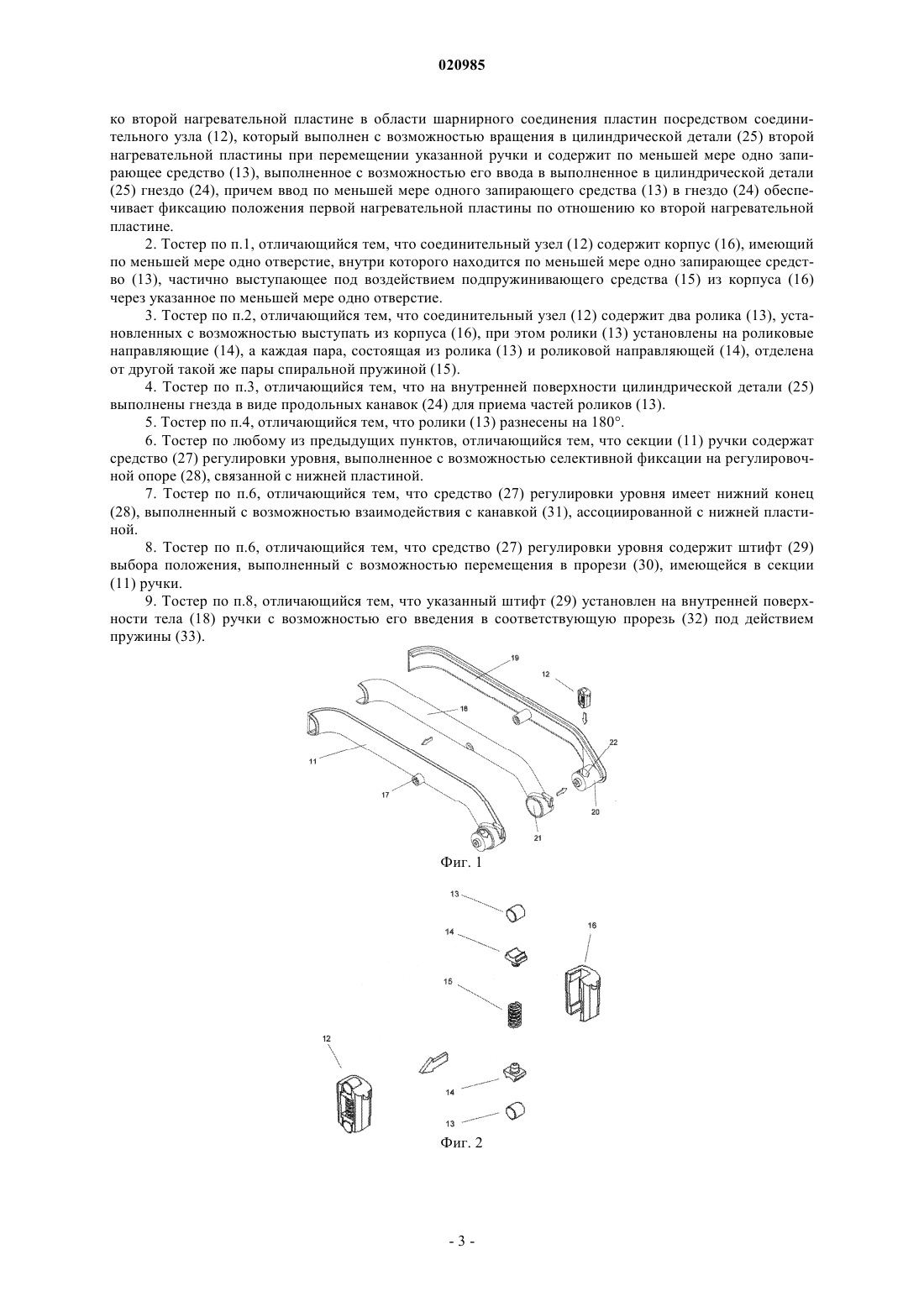

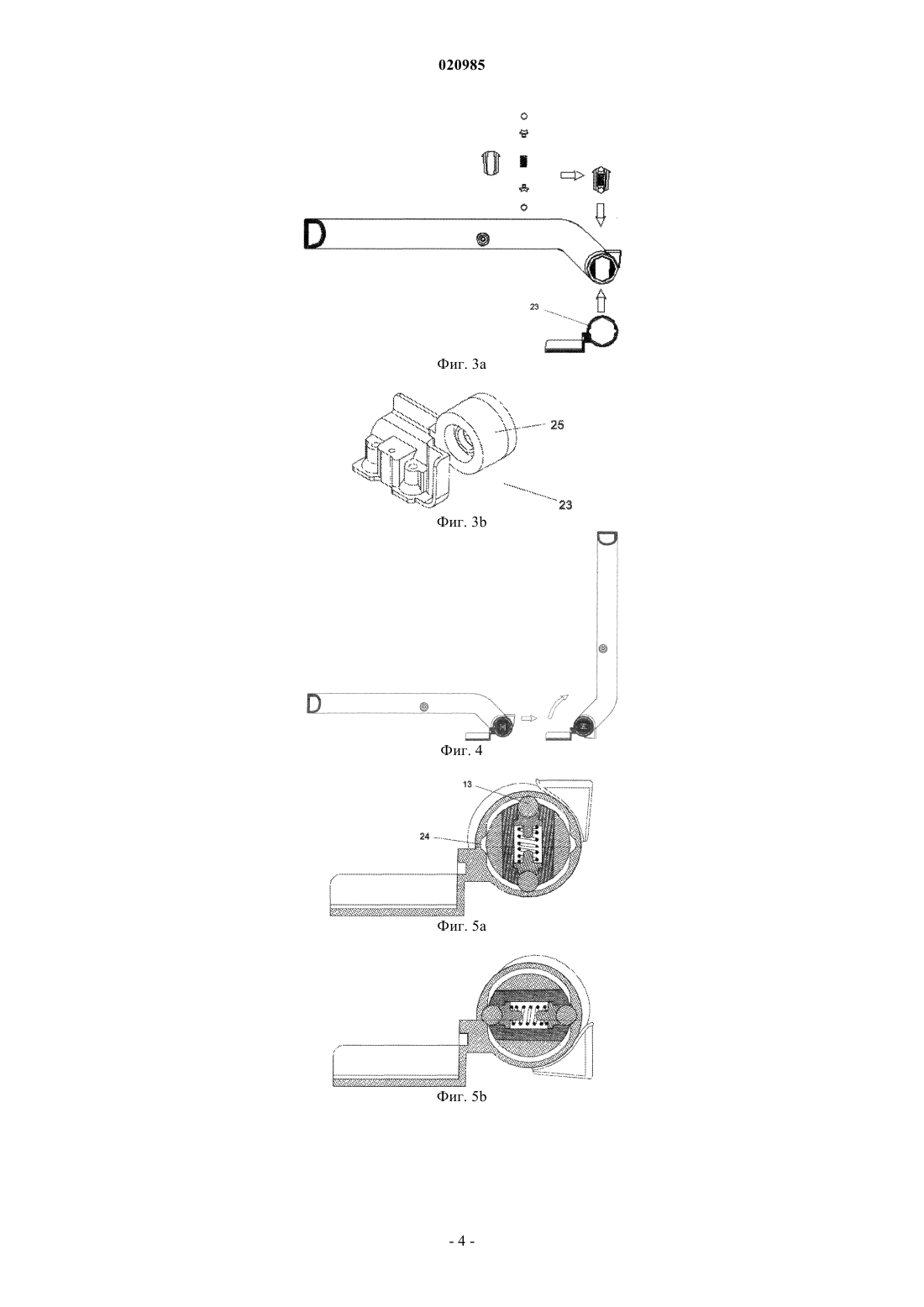

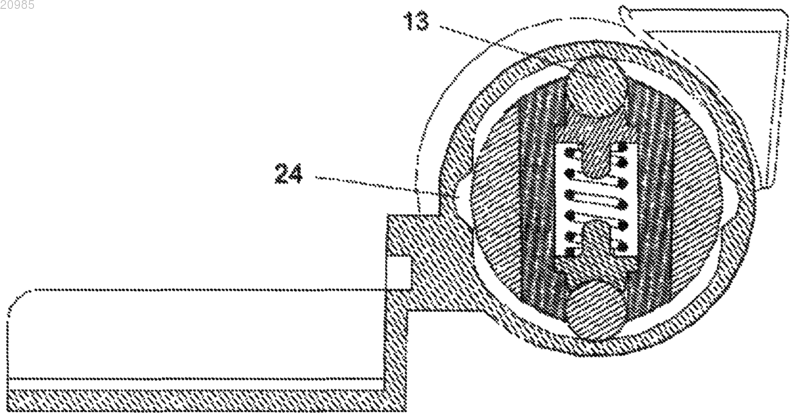

ТОСТЕР С ФИКСАТОРОМ НАГРЕВАТЕЛЬНЫХ ПЛАСТИН В ЗАДАННЫХ ПОЛОЖЕНИЯХ Предложена конструкция тостера, в котором верхняя нагревательная пластина в типичном варианте присоединена к нижней нагревательной пластине шарнирно, т.е. с возможностью поворота относительно нее. Согласно изобретению положение верхней пластины относительно нижней регулируется посредством ручки, имеющей заданные положения запирания. Ручка снабжена соединительным узлом, который имеет заданное положение запирания, соответствующее перпендикулярному положению верхней пластины относительно нижней. Данное положение задается посредством гнезд, в которых фиксируются подпружиненные ролики, установленные внутри соединительного узла.(71)(73) Заявитель и патентовладелец: ЭКСЕН МАКИНЕ САНАЙИ ВЕ ТИКАРЕТ А.С. (TR) Область техники, к которой относится изобретение Изобретение относится к конструкции ручки, предназначенной для применения в электробытовом приборе, а именно в приборе для поджаривания (тостере). Уровень техники Тостеры нашли широкое применение во всем мире. В рассматриваемом варианте тостера они обычно имеют пару соединенных шарнирно нагревательных пластин, между которыми помещают пищевой продукт. При закрывании прибора верхняя пластина имеет возможность поворачиваться относительно нижней с образованием тепловой камеры для поджаривания пищевого продукта, например ломтиков хлеба. Как правило, тостеры снабжены средством, позволяющим пользователям поднимать верхнюю нагревательную пластину. Такое средство механически присоединено к верхней пластине, открываемой посредством перемещения именно данного средства. Раскрытие изобретения Изобретение предлагает средство для задания положения верхней нагревательной пластины электроприбора-тостера. Данное средство снабжено соединительным узлом, которое обеспечивает заданные положения запирания, чтобы обеспечить безопасное и надежное позиционирование верхней пластины в поднятом положении. Таким образом, одна из задач, на решение которой направлено изобретение, состоит в разработке устройства для приготовления тостов (тостера), к верхней нагревательной части которого прикреплена ручка, позволяющая разъемным образом запирать (фиксировать) данную часть в заданных положениях. Изобретение предлагает конструкцию тостера, в которой верхняя нагревательная пластина в типичном варианте связана с нижней нагревательной пластиной шарнирно, т. е. с возможностью поворота относительно нее. Согласно изобретению в общем случае положение верхней пластины относительно нижней регулируется посредством ручки, имеющей заданные положения запирания. Ручка снабжена соединительным узлом, имеющим заданное положение запирания, которое соответствует перпендикулярному положению верхней пластины относительно нижней. Данное положение задается посредством гнезд, в которых фиксируются подпружиненные ролики, установленные внутри соединительного узла. Краткое описание чертежей Прилагаемые чертежи приводятся только с целью пояснения примера конструкции тостера, снабженного средством установки в заданные положения, которое будет подробно описано далее. Фиг. 1 в перспективном изображении иллюстрирует ручку согласно изобретению. Фиг. 2 иллюстрирует соединительный узел ручки согласно изобретению. Фиг. 3 а на виде сбоку и с пространственным разделением компонентов иллюстрирует ручку и соединительный узел согласно изобретению. Фиг. 3b иллюстрирует стационарную часть, соответствующую согласно изобретению нижней нагревательной пластине. Фиг. 4 на виде сбоку иллюстрирует ручку согласно изобретению в закрывающем и открывающем положениях. Фиг. 5 а и 5b иллюстрируют, в разрезе, соединительный узел соответственно при закрывающем и открывающем положениях верхней нагревательной пластины согласно изобретению. Фиг. 6 в перспективном изображении иллюстрирует ручку согласно изобретению, присоединенную к верхней пластине. Фиг. 7 в перспективном изображении иллюстрирует средство регулировки уровня согласно изобретению. Фиг. 8 а, 8b иллюстрируют верхнюю пластину в запертом и освобожденном положениях; фиг. 8 с-8 е иллюстрируют различные положения этой пластины. Осуществление изобретения Как показано на чертежах, изобретение предлагает электробытовой прибор, а именно прибор для приготовления тостов (тостер), имеющий усовершенствованный узел ручки. В своем типичном варианте прибор содержит нижнюю пластину, закрепленную на основании, заключающем в себе управляющую электронику и средства позиционирования, как это будет описано далее. Панель управления дает возможность пользователю выполнять различные альтернативные процедуры, связанные с поджариванием,например выбор увеличенного времени поджаривания. Пользователь, установив таймер на конкретную длительность предпочтительного времени поджаривания, приведет в действие источники тепловой энергии, которые представляют собой электрические резисторы обычного трубчатого типа, установленные в корпусах верхней и нижней пластин. В типичном варианте согласно изобретению верхняя нагревательная пластина присоединена к нижней шарнирно, т. е. с возможностью поворота относительно нее. В результате верхняя пластина получает возможность, переходя в закрывающее положение, соответствующее поджариванию, накрыть нижнюю пластину с образованием камеры поджаривания, в которой пищевой продукт сверху и снизу оказывается в контакте с данными пластинами. Согласно изобретению положение верхней пластины относительно нижней регулируется посредством ручки, имеющей заданные положения запирания. Согласно изобретению ручка снабжена соединительным узлом 12. Положение запирания, соответствующее перпендикулярному положению верхней пластины относительно нижней, задается посредством гнезд, в которых внутри узла 12 фиксируются подпружиненные ролики. Вариант соединительного узла 12 согласно изобретению содержит два ролика 13, установленные на роликовые направляющие 14, при этом каждая пара, состоящая из ролика 13 и направляющей 14, отделена от другой такой же пары спиральной пружиной 15. Ручка согласно изобретению состоит из двух секций 11, закрепленных по обеим сторонам верхней нагревательной пластины с помощью соединительных головок 17. Должно быть понятно, что на фиг. 1 показана только та головка 17, которая присоединяет верхнюю пластину к секции 11, расположенной справа от этой пластины. Каждая секция 11 ручки согласно изобретению имеет тело 18 и крышку 19, которые соединены посредством выступающей детали 20, расположенной у основания крышки 19 и вводимой в вырез 21 тела 18 секции, как это показано на фиг. 1. Перед установкой крышки 19 детали соединительного узла 12 собирают в виде единой конструкции (см. фиг. 2) и вставляют в предназначенный для этого вырез 22, выполненный в выступающей детали 20 крышки 19 (см. фиг. 1 и 3 а). После введения корпуса 16 соединительного узла 12 в вырез 22 можно завершить формирование секции 11 ручки, установив на место крышку. Фиг. 5 а и 5b в сечении иллюстрируют соединительный узел 12 соответственно при закрывающем и открывающем положениях верхней пластины. Собранную секцию 11 ручки присоединяют к нижней нагревательной пластине, в шарнирный компонент 23 которой вводят выступающую деталь 20 крышки 19,предварительно присоединенной к телу 18 секции ручки. Шарнирный компонент 23, стационарный, в отличие от поворачиваемой секции 11 ручки имеет цилиндрическую деталь 25 (см. фиг. 3D) С цилиндрической полостью для введения в нее выступающей детали 20. Во внутренней поверхности детали 25 выполнены гнезда в виде продольных канавок 24, предназначенные для ввода в них роликов 13. Одновременный поворот двух секций 11 ручки, скрепленных одна с другой передним компонентом 26, приводит к повороту соединительного узла 12 в цилиндрической полости цилиндрической детали 25. В результате ролики 13, разнесенные на 180, смещаются и фиксируются в продольных канавках 24 (см. фиг. 4 и 5b). Таким образом, настоящее изобретение предлагает тостер, снабженный соединительным узлом 12,который выполнен с возможностью поворота в цилиндрической детали 25 нижней нагревательной пластины прибора посредством ручки. Данный узел 12 содержит по меньшей мере одно запирающее средство 13, установленное с возможностью фиксирования в гнезде 24 цилиндрической детали 25. Кроме того,у узла 12 имеется корпус 16 по меньшей мере с одним отверстием, через которое из корпуса 16 под воздействием подпружинивающего средства 15 частично выступает по меньшей мере одно из запирающих средств 13. Более конкретно, соединительный узел 12 содержит два ролика 13, выполненных с возможностью выступать из корпуса 16 и установленных на роликовые направляющие 14, при этом каждая пара, состоящая из ролика 13 и направляющей 14, отделена от другой такой же пары спиральной пружиной 15. Прибор согласно изобретению содержит также верхнюю пластину, выполненную с возможностью устанавливаться в различные положения над нижней пластиной. Выполнение данной функции осуществляется посредством отдельного средства 27 регулировки уровня, которое можно селективно фиксировать на опоре 28 средства регулировки положения. В результате появляется возможность удерживать верхнюю пластину на желаемом расстоянии от поджариваемого пищевого продукта. Средство 27 регулировки уровня имеет нижний конец 28 и штифт 29 выбора положения, выполненный с возможностью перемещения в прорези 30 секции 11 ручки в соответствии с позиционированием верхней пластины, как это проиллюстрировано на фиг. 8c-8d. Кроме того, предусмотрена возможность фиксировать верхнюю пластину в ее закрывающем положении, смещая штифт 29 таким образом, чтобы нижний конец 28 средства 27 оказался в канавке 31, ассоциированной с нижней пластиной (см. фиг. 8 а и 8b). Тело 18 ручки и ее крышка 19 показаны на фиг. 7. В отличие от фиг. 1, где проиллюстрированы тело 18 и крышка 19, составляющие правую часть ручки, в данном случае представлены тело и крышка секции 11, составляющей левую часть ручки. Обе секции фактически идентичны с учетом того, что на фиг. 1 и 7 они представлены под разными углами. Переключающий штифт 29 установлен на внутренней поверхности тела 18 ручки таким образом, чтобы его можно было ввести в соответствующую прорезь 32 под действием пружины 33. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тостер, содержащий первую нагревательную пластину, связанную шарнирно с возможностью поворота со второй стационарной нагревательной пластиной и снабженную ручкой для осуществления поворота первой пластины относительно второй пластины, при этом ручка состоит из двух секций (11),расположенных по обеим сторонам первой нагревательной пластины, а каждая секция (11) присоединена ко второй нагревательной пластине в области шарнирного соединения пластин посредством соединительного узла (12), который выполнен с возможностью вращения в цилиндрической детали (25) второй нагревательной пластины при перемещении указанной ручки и содержит по меньшей мере одно запирающее средство (13), выполненное с возможностью его ввода в выполненное в цилиндрической детали(25) гнездо (24), причем ввод по меньшей мере одного запирающего средства (13) в гнездо (24) обеспечивает фиксацию положения первой нагревательной пластины по отношению ко второй нагревательной пластине. 2. Тостер по п.1, отличающийся тем, что соединительный узел (12) содержит корпус (16), имеющий по меньшей мере одно отверстие, внутри которого находится по меньшей мере одно запирающее средство (13), частично выступающее под воздействием подпружинивающего средства (15) из корпуса (16) через указанное по меньшей мере одно отверстие. 3. Тостер по п.2, отличающийся тем, что соединительный узел (12) содержит два ролика (13), установленных с возможностью выступать из корпуса (16), при этом ролики (13) установлены на роликовые направляющие (14), а каждая пара, состоящая из ролика (13) и роликовой направляющей (14), отделена от другой такой же пары спиральной пружиной (15). 4. Тостер по п.3, отличающийся тем, что на внутренней поверхности цилиндрической детали (25) выполнены гнезда в виде продольных канавок (24) для приема частей роликов (13). 5. Тостер по п.4, отличающийся тем, что ролики (13) разнесены на 180. 6. Тостер по любому из предыдущих пунктов, отличающийся тем, что секции (11) ручки содержат средство (27) регулировки уровня, выполненное с возможностью селективной фиксации на регулировочной опоре (28), связанной с нижней пластиной. 7. Тостер по п.6, отличающийся тем, что средство (27) регулировки уровня имеет нижний конец(28), выполненный с возможностью взаимодействия с канавкой (31), ассоциированной с нижней пластиной. 8. Тостер по п.6, отличающийся тем, что средство (27) регулировки уровня содержит штифт (29) выбора положения, выполненный с возможностью перемещения в прорези (30), имеющейся в секции(11) ручки. 9. Тостер по п.8, отличающийся тем, что указанный штифт (29) установлен на внутренней поверхности тела (18) ручки с возможностью его введения в соответствующую прорезь (32) под действием пружины (33).
