Моечный узел доильных стаканов с распределительным узлом

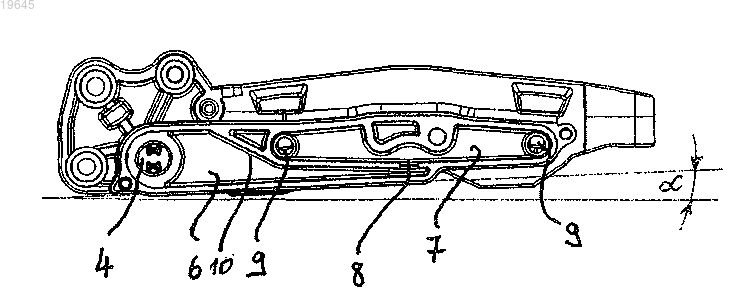

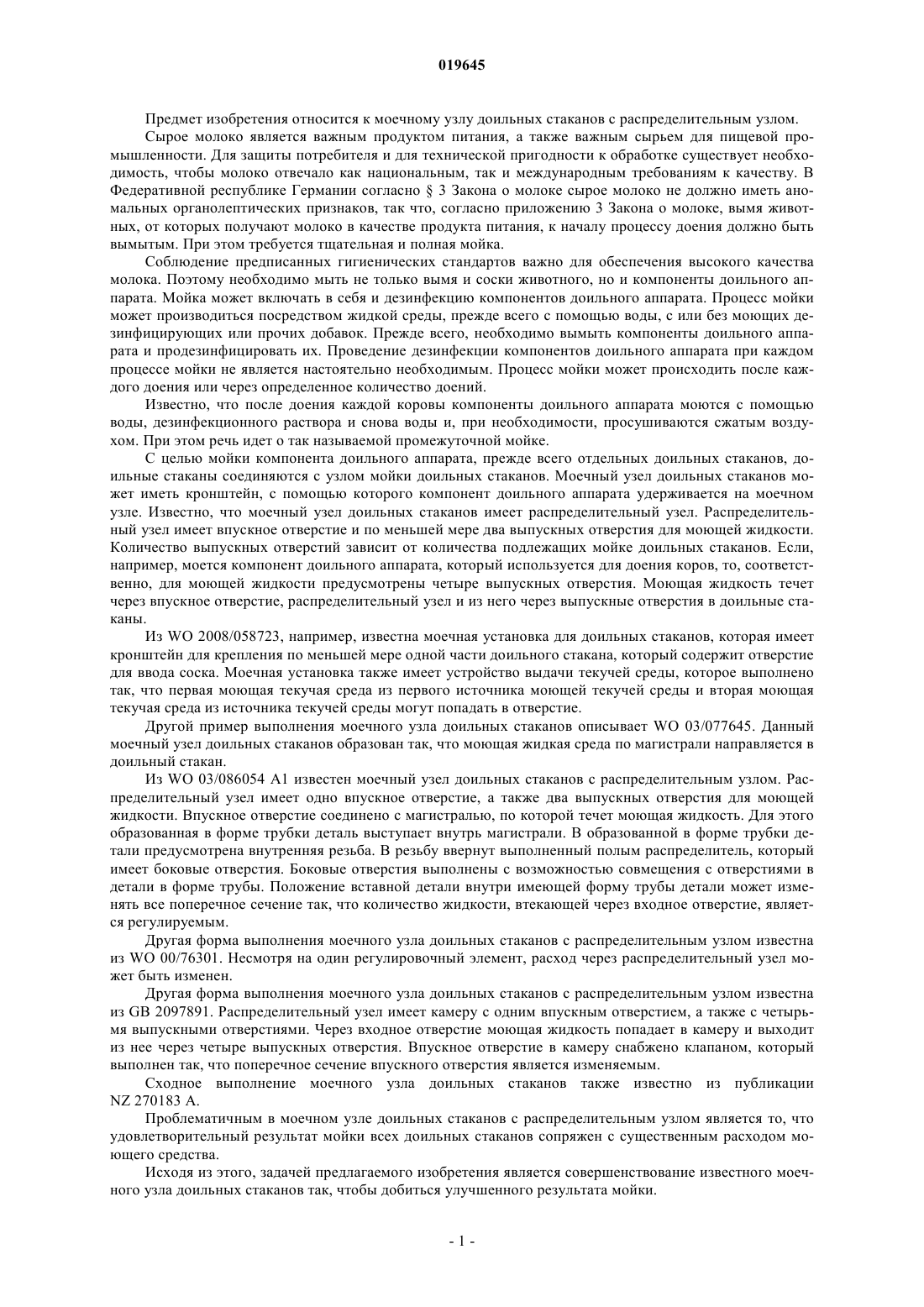

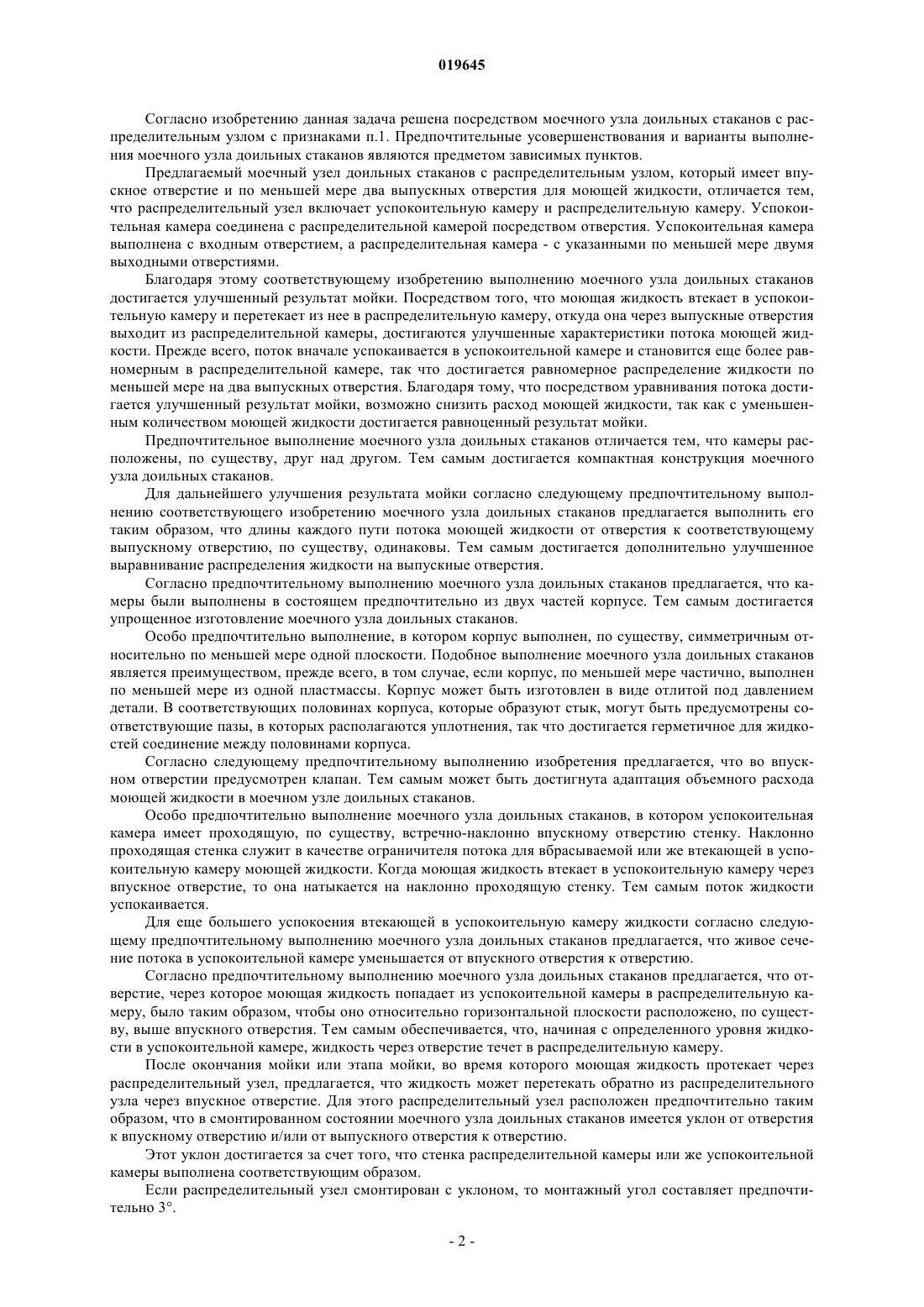

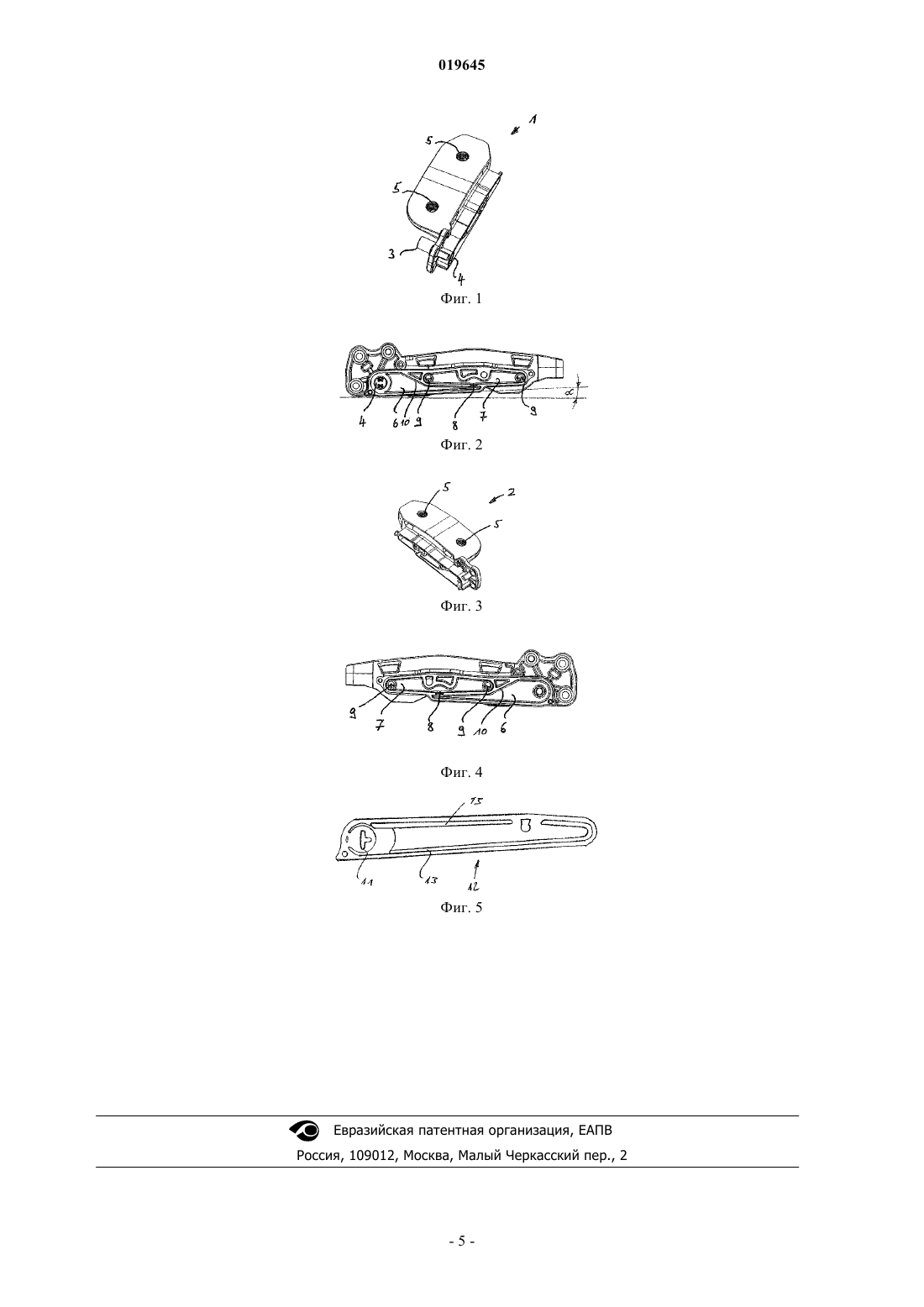

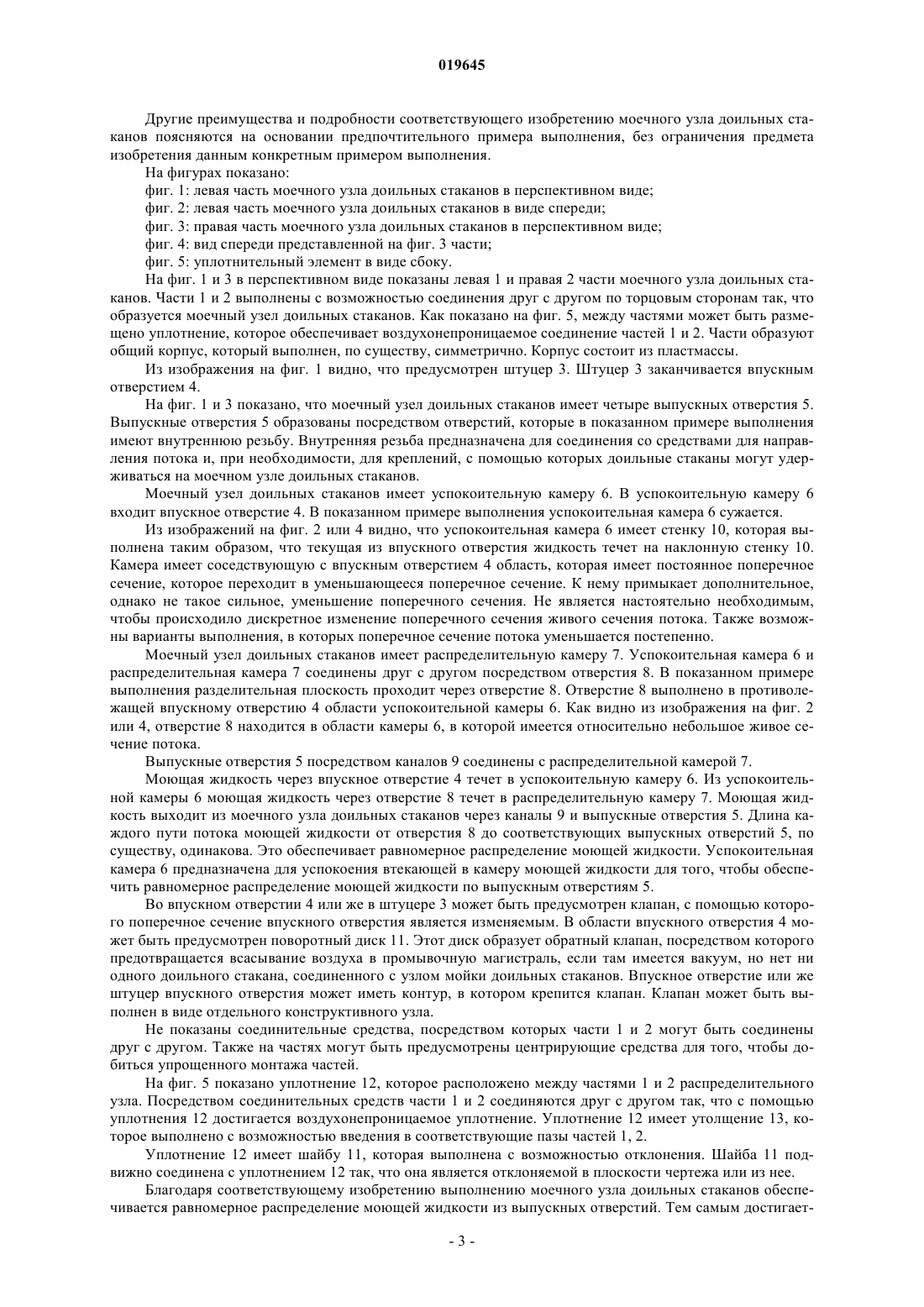

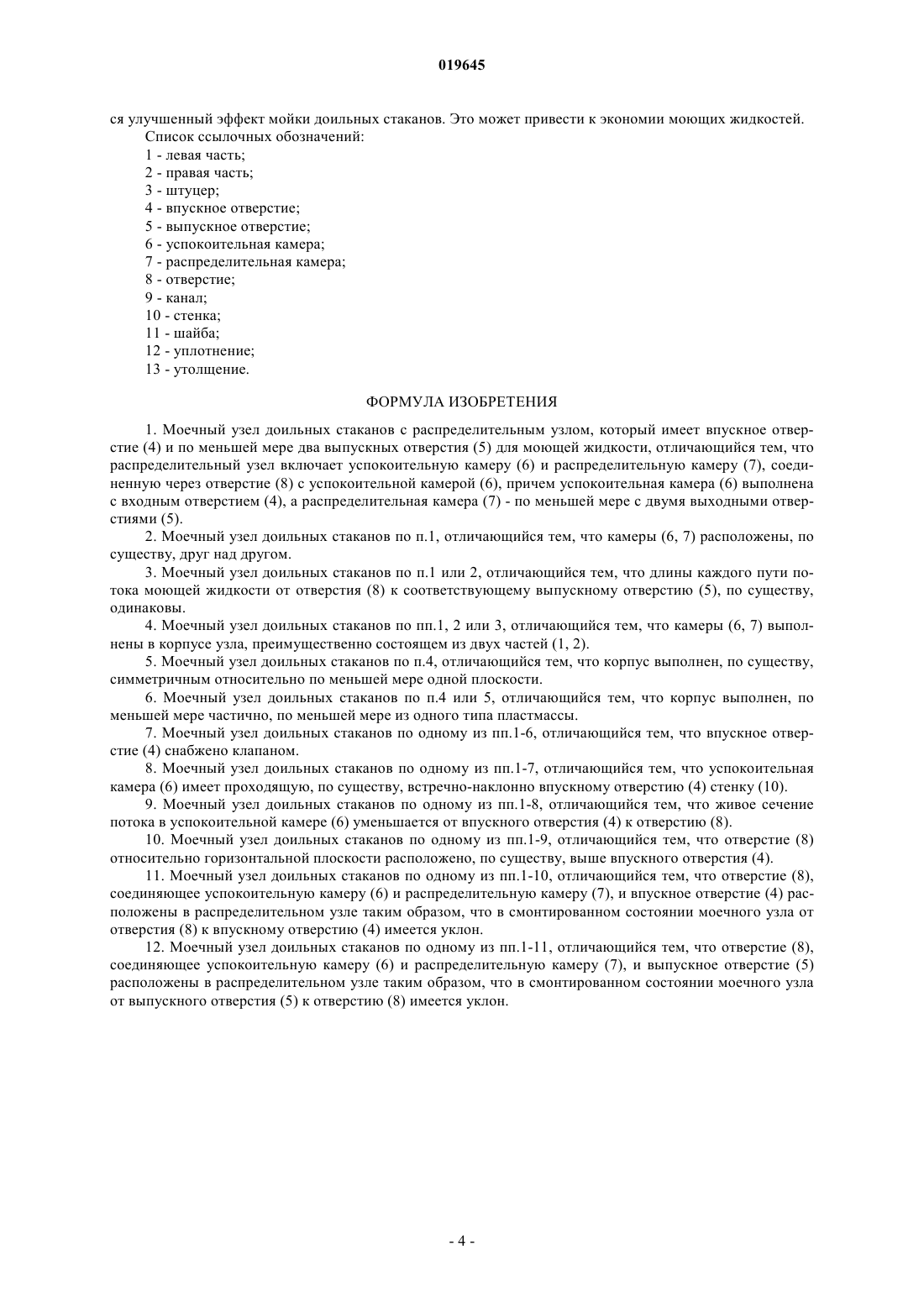

МОЕЧНЫЙ УЗЕЛ ДОИЛЬНЫХ СТАКАНОВ С РАСПРЕДЕЛИТЕЛЬНЫМ УЗЛОМ Изобретение относится к моечному узлу доильных стаканов с распределительным узлом, который имеет впускное отверстие (4) и по меньшей мере два выпускных отверстия (5) для моющей жидкости. Распределительный узел имеет успокоительную камеру (6) и распределительную камеру(7). Успокоительная камера (6) через отверстие (8) соединена с распределительной камерой (7). Входное отверстие (4) оканчивается в успокоительной камере (6). Моющая жидкость покидает распределительную камеру (7) через каналы (5) к выходным отверстиям (5).(71)(73) Заявитель и патентовладелец: ГЕА ФАРМ ТЕКНОЛОДЖИЗ ГМБХ Предмет изобретения относится к моечному узлу доильных стаканов с распределительным узлом. Сырое молоко является важным продуктом питания, а также важным сырьем для пищевой промышленности. Для защиты потребителя и для технической пригодности к обработке существует необходимость, чтобы молоко отвечало как национальным, так и международным требованиям к качеству. В Федеративной республике Германии согласно 3 Закона о молоке сырое молоко не должно иметь аномальных органолептических признаков, так что, согласно приложению 3 Закона о молоке, вымя животных, от которых получают молоко в качестве продукта питания, к началу процессу доения должно быть вымытым. При этом требуется тщательная и полная мойка. Соблюдение предписанных гигиенических стандартов важно для обеспечения высокого качества молока. Поэтому необходимо мыть не только вымя и соски животного, но и компоненты доильного аппарата. Мойка может включать в себя и дезинфекцию компонентов доильного аппарата. Процесс мойки может производиться посредством жидкой среды, прежде всего с помощью воды, с или без моющих дезинфицирующих или прочих добавок. Прежде всего, необходимо вымыть компоненты доильного аппарата и продезинфицировать их. Проведение дезинфекции компонентов доильного аппарата при каждом процессе мойки не является настоятельно необходимым. Процесс мойки может происходить после каждого доения или через определенное количество доений. Известно, что после доения каждой коровы компоненты доильного аппарата моются с помощью воды, дезинфекционного раствора и снова воды и, при необходимости, просушиваются сжатым воздухом. При этом речь идет о так называемой промежуточной мойке. С целью мойки компонента доильного аппарата, прежде всего отдельных доильных стаканов, доильные стаканы соединяются с узлом мойки доильных стаканов. Моечный узел доильных стаканов может иметь кронштейн, с помощью которого компонент доильного аппарата удерживается на моечном узле. Известно, что моечный узел доильных стаканов имеет распределительный узел. Распределительный узел имеет впускное отверстие и по меньшей мере два выпускных отверстия для моющей жидкости. Количество выпускных отверстий зависит от количества подлежащих мойке доильных стаканов. Если,например, моется компонент доильного аппарата, который используется для доения коров, то, соответственно, для моющей жидкости предусмотрены четыре выпускных отверстия. Моющая жидкость течет через впускное отверстие, распределительный узел и из него через выпускные отверстия в доильные стаканы. Из WO 2008/058723, например, известна моечная установка для доильных стаканов, которая имеет кронштейн для крепления по меньшей мере одной части доильного стакана, который содержит отверстие для ввода соска. Моечная установка также имеет устройство выдачи текучей среды, которое выполнено так, что первая моющая текучая среда из первого источника моющей текучей среды и вторая моющая текучая среда из источника текучей среды могут попадать в отверстие. Другой пример выполнения моечного узла доильных стаканов описывает WO 03/077645. Данный моечный узел доильных стаканов образован так, что моющая жидкая среда по магистрали направляется в доильный стакан. Из WO 03/086054 А 1 известен моечный узел доильных стаканов с распределительным узлом. Распределительный узел имеет одно впускное отверстие, а также два выпускных отверстия для моющей жидкости. Впускное отверстие соединено с магистралью, по которой течет моющая жидкость. Для этого образованная в форме трубки деталь выступает внутрь магистрали. В образованной в форме трубки детали предусмотрена внутренняя резьба. В резьбу ввернут выполненный полым распределитель, который имеет боковые отверстия. Боковые отверстия выполнены с возможностью совмещения с отверстиями в детали в форме трубы. Положение вставной детали внутри имеющей форму трубы детали может изменять все поперечное сечение так, что количество жидкости, втекающей через входное отверстие, является регулируемым. Другая форма выполнения моечного узла доильных стаканов с распределительным узлом известна из WO 00/76301. Несмотря на один регулировочный элемент, расход через распределительный узел может быть изменен. Другая форма выполнения моечного узла доильных стаканов с распределительным узлом известна из GB 2097891. Распределительный узел имеет камеру с одним впускным отверстием, а также с четырьмя выпускными отверстиями. Через входное отверстие моющая жидкость попадает в камеру и выходит из нее через четыре выпускных отверстия. Впускное отверстие в камеру снабжено клапаном, который выполнен так, что поперечное сечение впускного отверстия является изменяемым. Сходное выполнение моечного узла доильных стаканов также известно из публикацииNZ 270183 А. Проблематичным в моечном узле доильных стаканов с распределительным узлом является то, что удовлетворительный результат мойки всех доильных стаканов сопряжен с существенным расходом моющего средства. Исходя из этого, задачей предлагаемого изобретения является совершенствование известного моечного узла доильных стаканов так, чтобы добиться улучшенного результата мойки. Согласно изобретению данная задача решена посредством моечного узла доильных стаканов с распределительным узлом с признаками п.1. Предпочтительные усовершенствования и варианты выполнения моечного узла доильных стаканов являются предметом зависимых пунктов. Предлагаемый моечный узел доильных стаканов с распределительным узлом, который имеет впускное отверстие и по меньшей мере два выпускных отверстия для моющей жидкости, отличается тем,что распределительный узел включает успокоительную камеру и распределительную камеру. Успокоительная камера соединена с распределительной камерой посредством отверстия. Успокоительная камера выполнена с входным отверстием, а распределительная камера - с указанными по меньшей мере двумя выходными отверстиями. Благодаря этому соответствующему изобретению выполнению моечного узла доильных стаканов достигается улучшенный результат мойки. Посредством того, что моющая жидкость втекает в успокоительную камеру и перетекает из нее в распределительную камеру, откуда она через выпускные отверстия выходит из распределительной камеры, достигаются улучшенные характеристики потока моющей жидкости. Прежде всего, поток вначале успокаивается в успокоительной камере и становится еще более равномерным в распределительной камере, так что достигается равномерное распределение жидкости по меньшей мере на два выпускных отверстия. Благодаря тому, что посредством уравнивания потока достигается улучшенный результат мойки, возможно снизить расход моющей жидкости, так как с уменьшенным количеством моющей жидкости достигается равноценный результат мойки. Предпочтительное выполнение моечного узла доильных стаканов отличается тем, что камеры расположены, по существу, друг над другом. Тем самым достигается компактная конструкция моечного узла доильных стаканов. Для дальнейшего улучшения результата мойки согласно следующему предпочтительному выполнению соответствующего изобретению моечного узла доильных стаканов предлагается выполнить его таким образом, что длины каждого пути потока моющей жидкости от отверстия к соответствующему выпускному отверстию, по существу, одинаковы. Тем самым достигается дополнительно улучшенное выравнивание распределения жидкости на выпускные отверстия. Согласно предпочтительному выполнению моечного узла доильных стаканов предлагается, что камеры были выполнены в состоящем предпочтительно из двух частей корпусе. Тем самым достигается упрощенное изготовление моечного узла доильных стаканов. Особо предпочтительно выполнение, в котором корпус выполнен, по существу, симметричным относительно по меньшей мере одной плоскости. Подобное выполнение моечного узла доильных стаканов является преимуществом, прежде всего, в том случае, если корпус, по меньшей мере частично, выполнен по меньшей мере из одной пластмассы. Корпус может быть изготовлен в виде отлитой под давлением детали. В соответствующих половинах корпуса, которые образуют стык, могут быть предусмотрены соответствующие пазы, в которых располагаются уплотнения, так что достигается герметичное для жидкостей соединение между половинами корпуса. Согласно следующему предпочтительному выполнению изобретения предлагается, что во впускном отверстии предусмотрен клапан. Тем самым может быть достигнута адаптация объемного расхода моющей жидкости в моечном узле доильных стаканов. Особо предпочтительно выполнение моечного узла доильных стаканов, в котором успокоительная камера имеет проходящую, по существу, встречно-наклонно впускному отверстию стенку. Наклонно проходящая стенка служит в качестве ограничителя потока для вбрасываемой или же втекающей в успокоительную камеру моющей жидкости. Когда моющая жидкость втекает в успокоительную камеру через впускное отверстие, то она натыкается на наклонно проходящую стенку. Тем самым поток жидкости успокаивается. Для еще большего успокоения втекающей в успокоительную камеру жидкости согласно следующему предпочтительному выполнению моечного узла доильных стаканов предлагается, что живое сечение потока в успокоительной камере уменьшается от впускного отверстия к отверстию. Согласно предпочтительному выполнению моечного узла доильных стаканов предлагается, что отверстие, через которое моющая жидкость попадает из успокоительной камеры в распределительную камеру, было таким образом, чтобы оно относительно горизонтальной плоскости расположено, по существу, выше впускного отверстия. Тем самым обеспечивается, что, начиная с определенного уровня жидкости в успокоительной камере, жидкость через отверстие течет в распределительную камеру. После окончания мойки или этапа мойки, во время которого моющая жидкость протекает через распределительный узел, предлагается, что жидкость может перетекать обратно из распределительного узла через впускное отверстие. Для этого распределительный узел расположен предпочтительно таким образом, что в смонтированном состоянии моечного узла доильных стаканов имеется уклон от отверстия к впускному отверстию и/или от выпускного отверстия к отверстию. Этот уклон достигается за счет того, что стенка распределительной камеры или же успокоительной камеры выполнена соответствующим образом. Если распределительный узел смонтирован с уклоном, то монтажный угол составляет предпочтительно 3. Другие преимущества и подробности соответствующего изобретению моечного узла доильных стаканов поясняются на основании предпочтительного примера выполнения, без ограничения предмета изобретения данным конкретным примером выполнения. На фигурах показано: фиг. 1: левая часть моечного узла доильных стаканов в перспективном виде; фиг. 2: левая часть моечного узла доильных стаканов в виде спереди; фиг. 3: правая часть моечного узла доильных стаканов в перспективном виде; фиг. 4: вид спереди представленной на фиг. 3 части; фиг. 5: уплотнительный элемент в виде сбоку. На фиг. 1 и 3 в перспективном виде показаны левая 1 и правая 2 части моечного узла доильных стаканов. Части 1 и 2 выполнены с возможностью соединения друг с другом по торцовым сторонам так, что образуется моечный узел доильных стаканов. Как показано на фиг. 5, между частями может быть размещено уплотнение, которое обеспечивает воздухонепроницаемое соединение частей 1 и 2. Части образуют общий корпус, который выполнен, по существу, симметрично. Корпус состоит из пластмассы. Из изображения на фиг. 1 видно, что предусмотрен штуцер 3. Штуцер 3 заканчивается впускным отверстием 4. На фиг. 1 и 3 показано, что моечный узел доильных стаканов имеет четыре выпускных отверстия 5. Выпускные отверстия 5 образованы посредством отверстий, которые в показанном примере выполнения имеют внутреннюю резьбу. Внутренняя резьба предназначена для соединения со средствами для направления потока и, при необходимости, для креплений, с помощью которых доильные стаканы могут удерживаться на моечном узле доильных стаканов. Моечный узел доильных стаканов имеет успокоительную камеру 6. В успокоительную камеру 6 входит впускное отверстие 4. В показанном примере выполнения успокоительная камера 6 сужается. Из изображений на фиг. 2 или 4 видно, что успокоительная камера 6 имеет стенку 10, которая выполнена таким образом, что текущая из впускного отверстия жидкость течет на наклонную стенку 10. Камера имеет соседствующую с впускным отверстием 4 область, которая имеет постоянное поперечное сечение, которое переходит в уменьшающееся поперечное сечение. К нему примыкает дополнительное,однако не такое сильное, уменьшение поперечного сечения. Не является настоятельно необходимым,чтобы происходило дискретное изменение поперечного сечения живого сечения потока. Также возможны варианты выполнения, в которых поперечное сечение потока уменьшается постепенно. Моечный узел доильных стаканов имеет распределительную камеру 7. Успокоительная камера 6 и распределительная камера 7 соединены друг с другом посредством отверстия 8. В показанном примере выполнения разделительная плоскость проходит через отверстие 8. Отверстие 8 выполнено в противолежащей впускному отверстию 4 области успокоительной камеры 6. Как видно из изображения на фиг. 2 или 4, отверстие 8 находится в области камеры 6, в которой имеется относительно небольшое живое сечение потока. Выпускные отверстия 5 посредством каналов 9 соединены с распределительной камерой 7. Моющая жидкость через впускное отверстие 4 течет в успокоительную камеру 6. Из успокоительной камеры 6 моющая жидкость через отверстие 8 течет в распределительную камеру 7. Моющая жидкость выходит из моечного узла доильных стаканов через каналы 9 и выпускные отверстия 5. Длина каждого пути потока моющей жидкости от отверстия 8 до соответствующих выпускных отверстий 5, по существу, одинакова. Это обеспечивает равномерное распределение моющей жидкости. Успокоительная камера 6 предназначена для успокоения втекающей в камеру моющей жидкости для того, чтобы обеспечить равномерное распределение моющей жидкости по выпускным отверстиям 5. Во впускном отверстии 4 или же в штуцере 3 может быть предусмотрен клапан, с помощью которого поперечное сечение впускного отверстия является изменяемым. В области впускного отверстия 4 может быть предусмотрен поворотный диск 11. Этот диск образует обратный клапан, посредством которого предотвращается всасывание воздуха в промывочную магистраль, если там имеется вакуум, но нет ни одного доильного стакана, соединенного с узлом мойки доильных стаканов. Впускное отверстие или же штуцер впускного отверстия может иметь контур, в котором крепится клапан. Клапан может быть выполнен в виде отдельного конструктивного узла. Не показаны соединительные средства, посредством которых части 1 и 2 могут быть соединены друг с другом. Также на частях могут быть предусмотрены центрирующие средства для того, чтобы добиться упрощенного монтажа частей. На фиг. 5 показано уплотнение 12, которое расположено между частями 1 и 2 распределительного узла. Посредством соединительных средств части 1 и 2 соединяются друг с другом так, что с помощью уплотнения 12 достигается воздухонепроницаемое уплотнение. Уплотнение 12 имеет утолщение 13, которое выполнено с возможностью введения в соответствующие пазы частей 1, 2. Уплотнение 12 имеет шайбу 11, которая выполнена с возможностью отклонения. Шайба 11 подвижно соединена с уплотнением 12 так, что она является отклоняемой в плоскости чертежа или из нее. Благодаря соответствующему изобретению выполнению моечного узла доильных стаканов обеспечивается равномерное распределение моющей жидкости из выпускных отверстий. Тем самым достигает-3 019645 ся улучшенный эффект мойки доильных стаканов. Это может привести к экономии моющих жидкостей. Список ссылочных обозначений: 1 - левая часть; 2 - правая часть; 3 - штуцер; 4 - впускное отверстие; 5 - выпускное отверстие; 6 - успокоительная камера; 7 - распределительная камера; 8 - отверстие; 9 - канал; 10 - стенка; 11 - шайба; 12 - уплотнение; 13 - утолщение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Моечный узел доильных стаканов с распределительным узлом, который имеет впускное отверстие (4) и по меньшей мере два выпускных отверстия (5) для моющей жидкости, отличающийся тем, что распределительный узел включает успокоительную камеру (6) и распределительную камеру (7), соединенную через отверстие (8) с успокоительной камерой (6), причем успокоительная камера (6) выполнена с входным отверстием (4), а распределительная камера (7) - по меньшей мере с двумя выходными отверстиями (5). 2. Моечный узел доильных стаканов по п.1, отличающийся тем, что камеры (6, 7) расположены, по существу, друг над другом. 3. Моечный узел доильных стаканов по п.1 или 2, отличающийся тем, что длины каждого пути потока моющей жидкости от отверстия (8) к соответствующему выпускному отверстию (5), по существу,одинаковы. 4. Моечный узел доильных стаканов по пп.1, 2 или 3, отличающийся тем, что камеры (6, 7) выполнены в корпусе узла, преимущественно состоящем из двух частей (1, 2). 5. Моечный узел доильных стаканов по п.4, отличающийся тем, что корпус выполнен, по существу,симметричным относительно по меньшей мере одной плоскости. 6. Моечный узел доильных стаканов по п.4 или 5, отличающийся тем, что корпус выполнен, по меньшей мере частично, по меньшей мере из одного типа пластмассы. 7. Моечный узел доильных стаканов по одному из пп.1-6, отличающийся тем, что впускное отверстие (4) снабжено клапаном. 8. Моечный узел доильных стаканов по одному из пп.1-7, отличающийся тем, что успокоительная камера (6) имеет проходящую, по существу, встречно-наклонно впускному отверстию (4) стенку (10). 9. Моечный узел доильных стаканов по одному из пп.1-8, отличающийся тем, что живое сечение потока в успокоительной камере (6) уменьшается от впускного отверстия (4) к отверстию (8). 10. Моечный узел доильных стаканов по одному из пп.1-9, отличающийся тем, что отверстие (8) относительно горизонтальной плоскости расположено, по существу, выше впускного отверстия (4). 11. Моечный узел доильных стаканов по одному из пп.1-10, отличающийся тем, что отверстие (8),соединяющее успокоительную камеру (6) и распределительную камеру (7), и впускное отверстие (4) расположены в распределительном узле таким образом, что в смонтированном состоянии моечного узла от отверстия (8) к впускному отверстию (4) имеется уклон. 12. Моечный узел доильных стаканов по одному из пп.1-11, отличающийся тем, что отверстие (8),соединяющее успокоительную камеру (6) и распределительную камеру (7), и выпускное отверстие (5) расположены в распределительном узле таким образом, что в смонтированном состоянии моечного узла от выпускного отверстия (5) к отверстию (8) имеется уклон.
