Высокочастотное индукционное распыляющее устройство

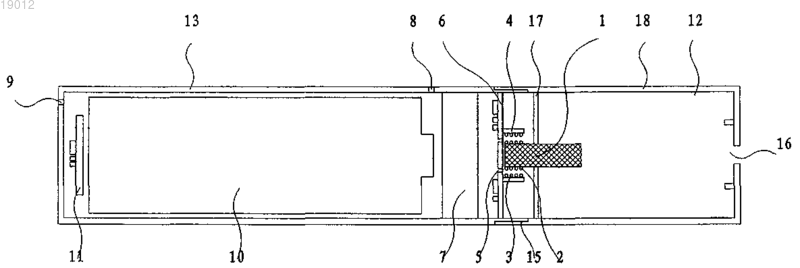

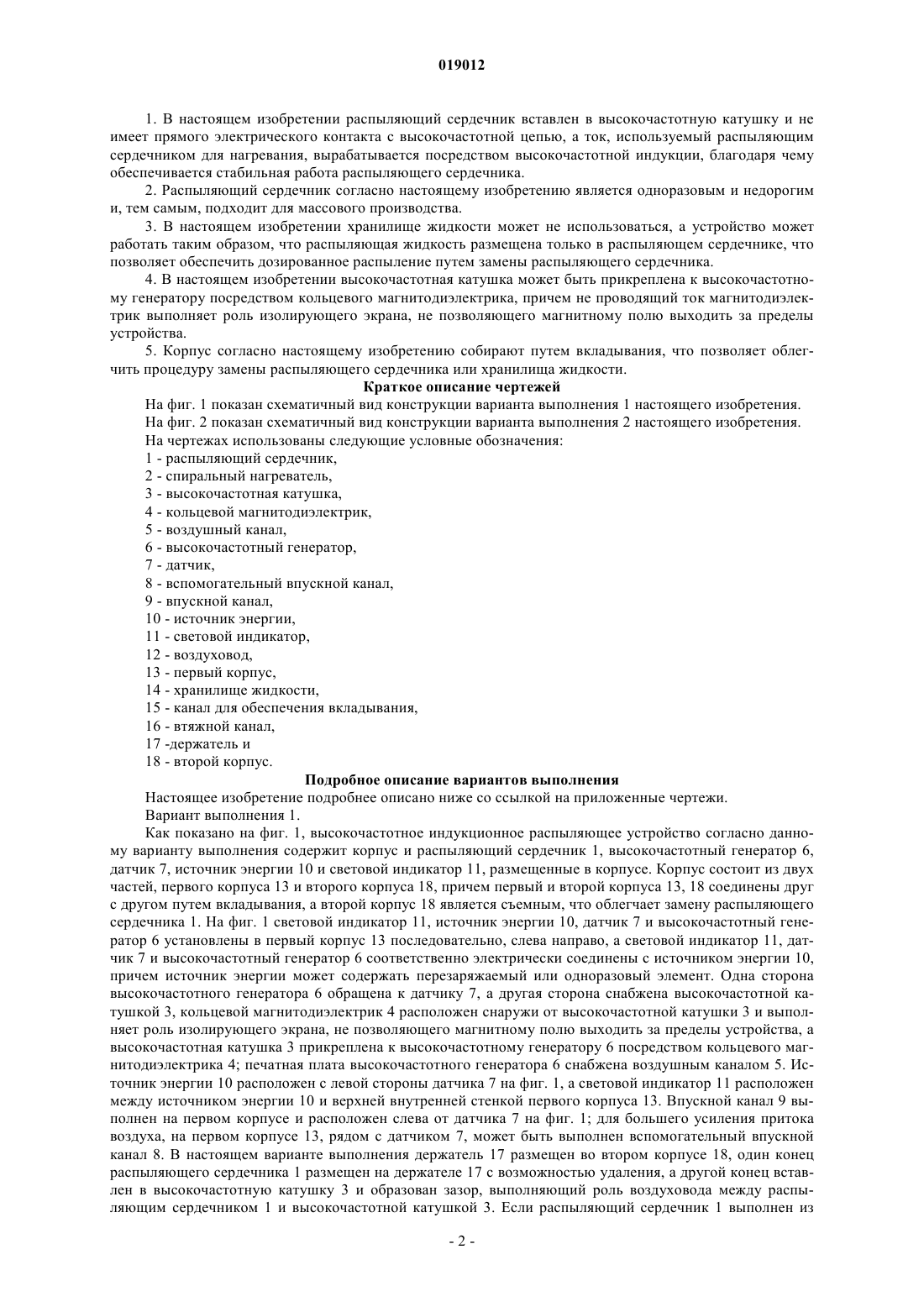

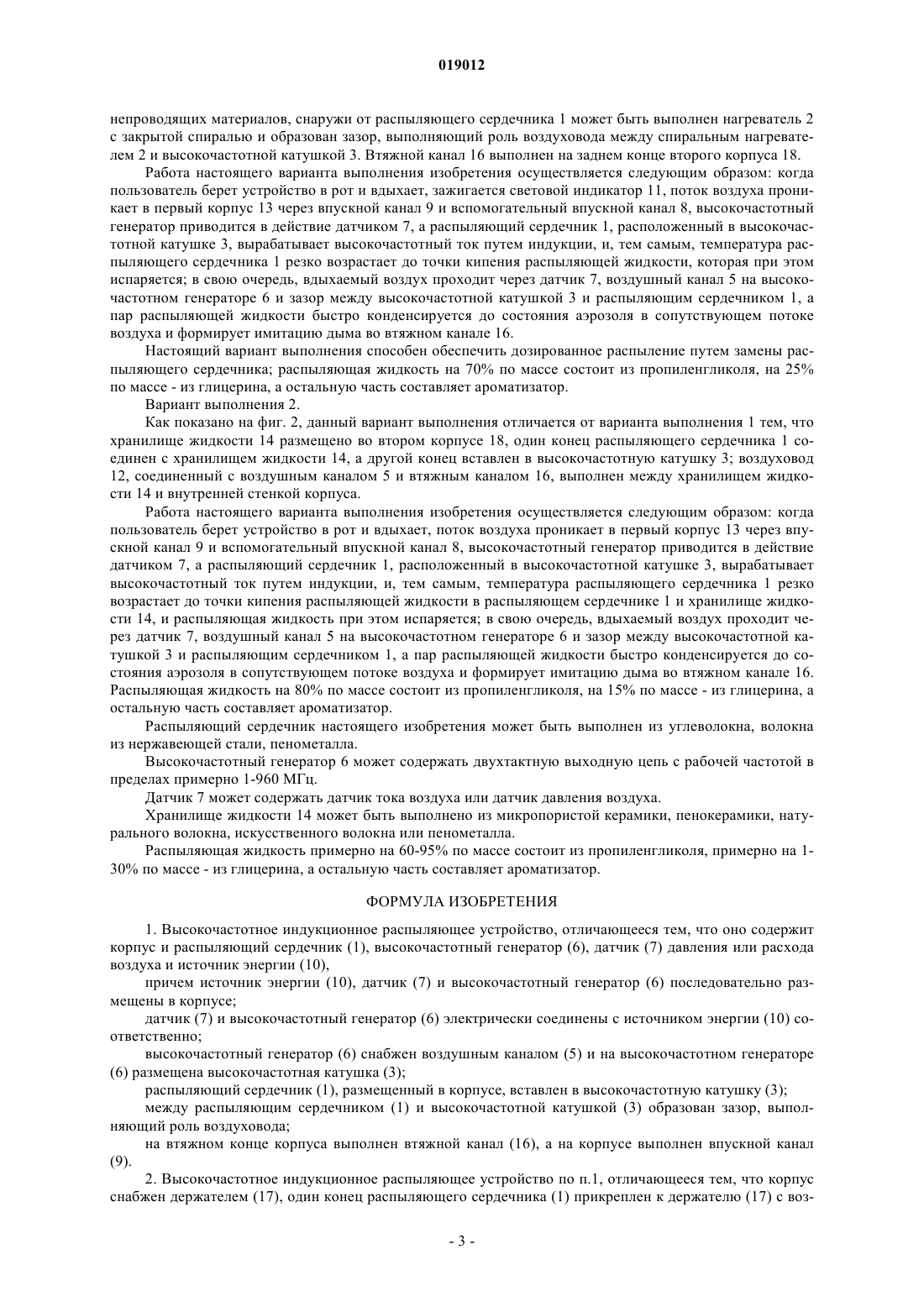

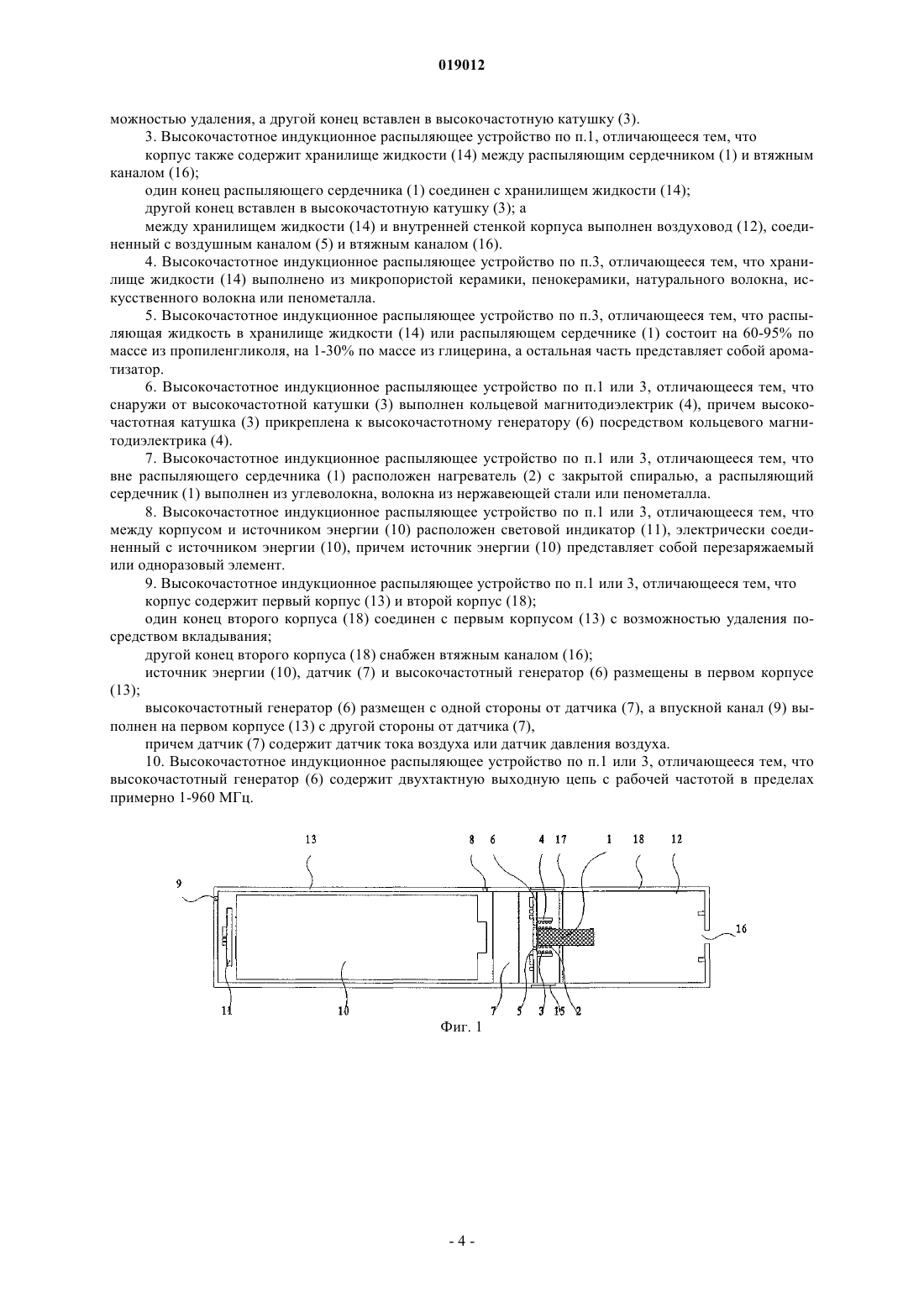

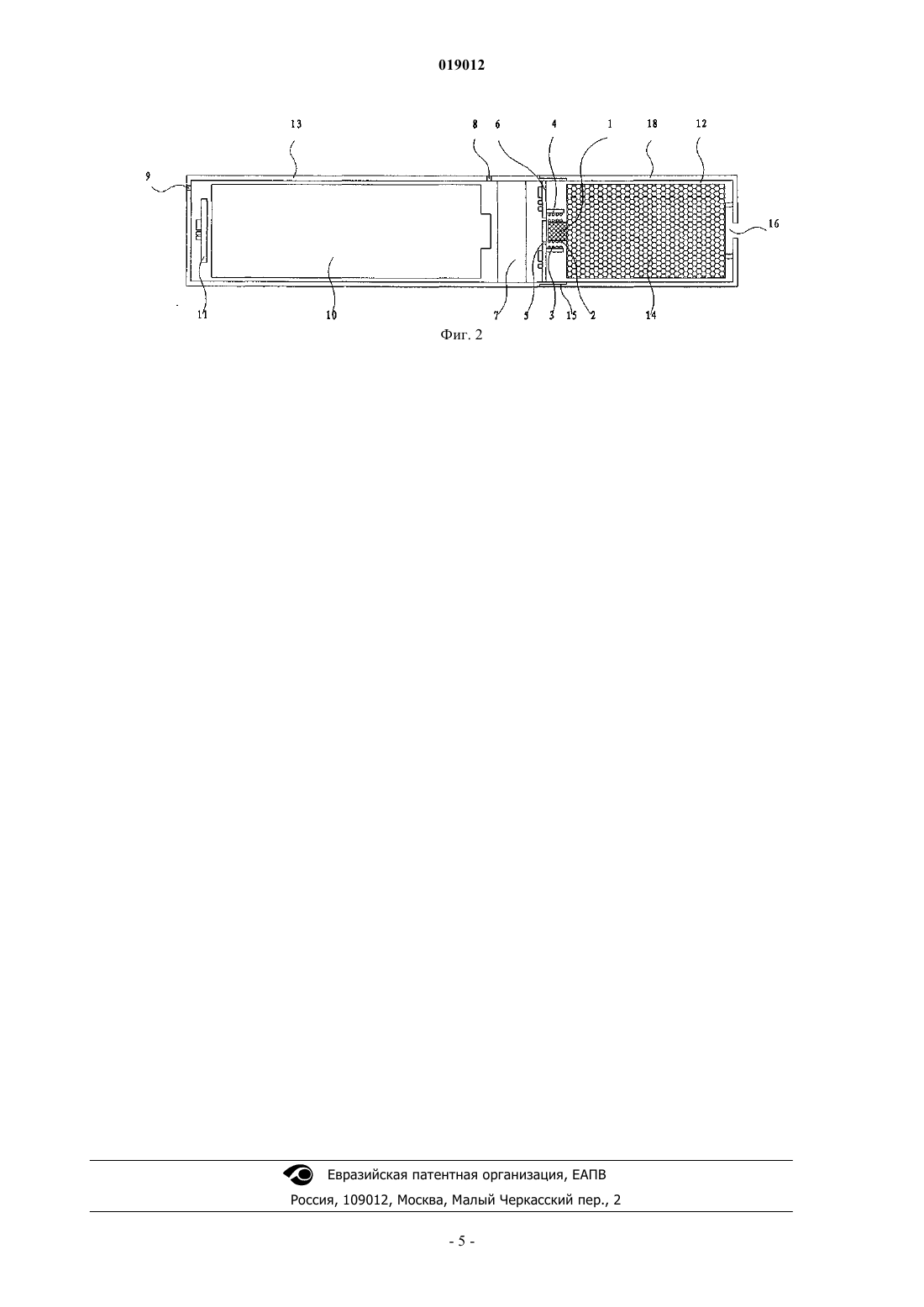

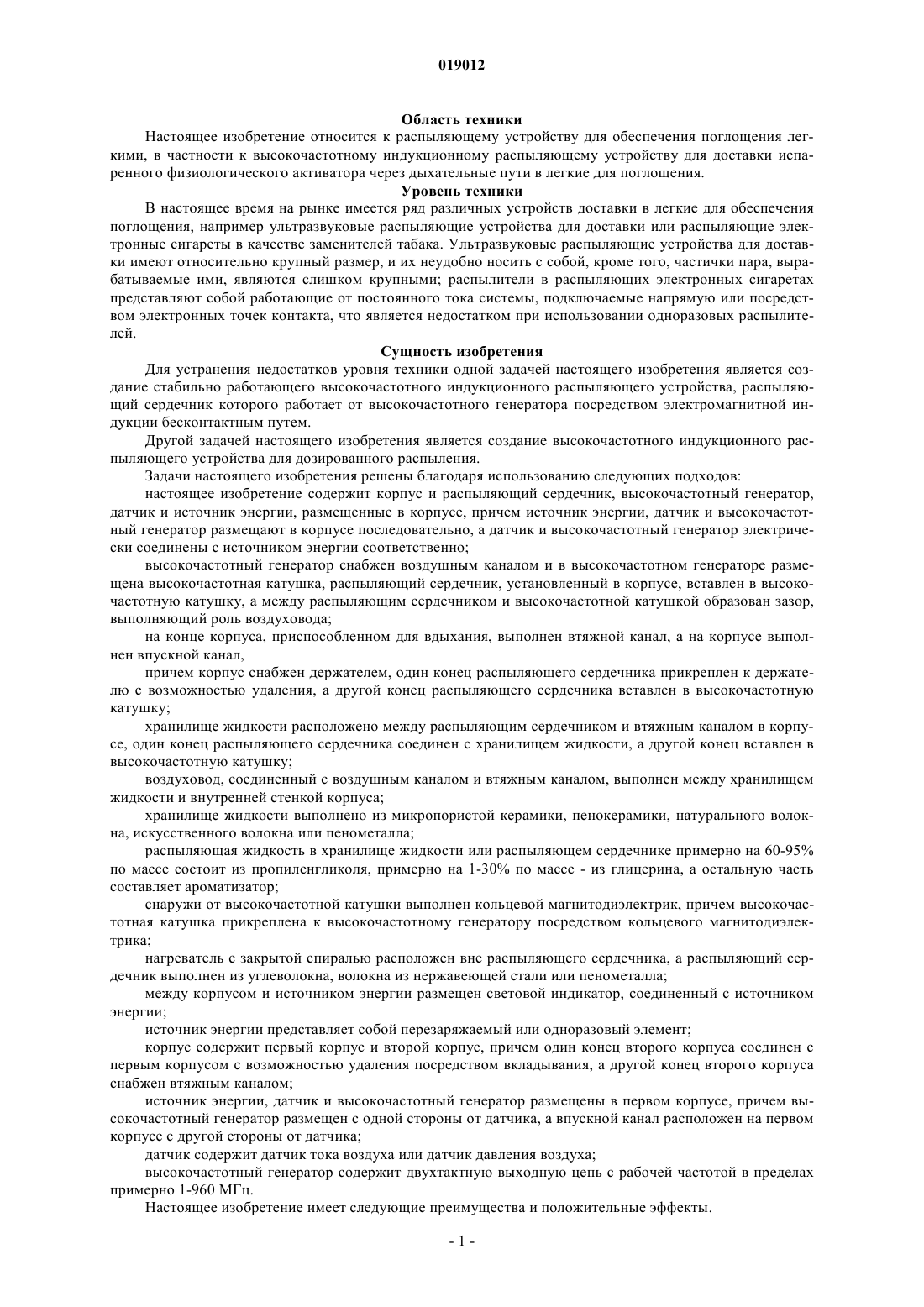

ВЫСОКОЧАСТОТНОЕ ИНДУКЦИОННОЕ РАСПЫЛЯЮЩЕЕ УСТРОЙСТВО Высокочастотное индукционное распыляющее устройство для доставки физиологически активного вещества в распыленном виде в легкие для поглощения через дыхательные пути содержит корпус и распыляющий сердечник (1), высокочастотный генератор (6),датчик (7) и источник энергии (10), размещенные в корпусе. Источник энергии (10),датчик (7) и высокочастотный генератор (6) последовательно размещены в корпусе. Датчик(7) и высокочастотный генератор (6) электрически соединены с источником энергии (10) соответственно. Высокочастотный генератор (6) снабжен отверстием для воздуха (5) и высокочастотной катушкой (3), распыляющий сердечник (1), установленный в корпусе, вставлен в высокочастотную катушку (3), и образуется зазор, выполняющий роль канала для тока газа, между распыляющим сердечником (1) и высокочастотной катушкой (3). Конец корпуса,предназначенный для вдыхания, снабжен втяжным каналом (16), а корпус снабжен впускным каналом (9). Экзотермический электрический ток распыляющего сердечника (1), работающий стабильно, вырабатывается посредством высокочастотной индукции. Распыляющий сердечник (1) является съемным, дешевым и несложным для массового производства. Дозированное распыление осуществляется путем замены распыляющего сердечника (1). Область техники Настоящее изобретение относится к распыляющему устройству для обеспечения поглощения легкими, в частности к высокочастотному индукционному распыляющему устройству для доставки испаренного физиологического активатора через дыхательные пути в легкие для поглощения. Уровень техники В настоящее время на рынке имеется ряд различных устройств доставки в легкие для обеспечения поглощения, например ультразвуковые распыляющие устройства для доставки или распыляющие электронные сигареты в качестве заменителей табака. Ультразвуковые распыляющие устройства для доставки имеют относительно крупный размер, и их неудобно носить с собой, кроме того, частички пара, вырабатываемые ими, являются слишком крупными; распылители в распыляющих электронных сигаретах представляют собой работающие от постоянного тока системы, подключаемые напрямую или посредством электронных точек контакта, что является недостатком при использовании одноразовых распылителей. Сущность изобретения Для устранения недостатков уровня техники одной задачей настоящего изобретения является создание стабильно работающего высокочастотного индукционного распыляющего устройства, распыляющий сердечник которого работает от высокочастотного генератора посредством электромагнитной индукции бесконтактным путем. Другой задачей настоящего изобретения является создание высокочастотного индукционного распыляющего устройства для дозированного распыления. Задачи настоящего изобретения решены благодаря использованию следующих подходов: настоящее изобретение содержит корпус и распыляющий сердечник, высокочастотный генератор,датчик и источник энергии, размещенные в корпусе, причем источник энергии, датчик и высокочастотный генератор размещают в корпусе последовательно, а датчик и высокочастотный генератор электрически соединены с источником энергии соответственно; высокочастотный генератор снабжен воздушным каналом и в высокочастотном генераторе размещена высокочастотная катушка, распыляющий сердечник, установленный в корпусе, вставлен в высокочастотную катушку, а между распыляющим сердечником и высокочастотной катушкой образован зазор,выполняющий роль воздуховода; на конце корпуса, приспособленном для вдыхания, выполнен втяжной канал, а на корпусе выполнен впускной канал,причем корпус снабжен держателем, один конец распыляющего сердечника прикреплен к держателю с возможностью удаления, а другой конец распыляющего сердечника вставлен в высокочастотную катушку; хранилище жидкости расположено между распыляющим сердечником и втяжным каналом в корпусе, один конец распыляющего сердечника соединен с хранилищем жидкости, а другой конец вставлен в высокочастотную катушку; воздуховод, соединенный с воздушным каналом и втяжным каналом, выполнен между хранилищем жидкости и внутренней стенкой корпуса; хранилище жидкости выполнено из микропористой керамики, пенокерамики, натурального волокна, искусственного волокна или пенометалла; распыляющая жидкость в хранилище жидкости или распыляющем сердечнике примерно на 60-95% по массе состоит из пропиленгликоля, примерно на 1-30% по массе - из глицерина, а остальную часть составляет ароматизатор; снаружи от высокочастотной катушки выполнен кольцевой магнитодиэлектрик, причем высокочастотная катушка прикреплена к высокочастотному генератору посредством кольцевого магнитодиэлектрика; нагреватель с закрытой спиралью расположен вне распыляющего сердечника, а распыляющий сердечник выполнен из углеволокна, волокна из нержавеющей стали или пенометалла; между корпусом и источником энергии размещен световой индикатор, соединенный с источником энергии; источник энергии представляет собой перезаряжаемый или одноразовый элемент; корпус содержит первый корпус и второй корпус, причем один конец второго корпуса соединен с первым корпусом с возможностью удаления посредством вкладывания, а другой конец второго корпуса снабжен втяжным каналом; источник энергии, датчик и высокочастотный генератор размещены в первом корпусе, причем высокочастотный генератор размещен с одной стороны от датчика, а впускной канал расположен на первом корпусе с другой стороны от датчика; датчик содержит датчик тока воздуха или датчик давления воздуха; высокочастотный генератор содержит двухтактную выходную цепь с рабочей частотой в пределах примерно 1-960 МГц. Настоящее изобретение имеет следующие преимущества и положительные эффекты. 1. В настоящем изобретении распыляющий сердечник вставлен в высокочастотную катушку и не имеет прямого электрического контакта с высокочастотной цепью, а ток, используемый распыляющим сердечником для нагревания, вырабатывается посредством высокочастотной индукции, благодаря чему обеспечивается стабильная работа распыляющего сердечника. 2. Распыляющий сердечник согласно настоящему изобретению является одноразовым и недорогим и, тем самым, подходит для массового производства. 3. В настоящем изобретении хранилище жидкости может не использоваться, а устройство может работать таким образом, что распыляющая жидкость размещена только в распыляющем сердечнике, что позволяет обеспечить дозированное распыление путем замены распыляющего сердечника. 4. В настоящем изобретении высокочастотная катушка может быть прикреплена к высокочастотному генератору посредством кольцевого магнитодиэлектрика, причем не проводящий ток магнитодиэлектрик выполняет роль изолирующего экрана, не позволяющего магнитному полю выходить за пределы устройства. 5. Корпус согласно настоящему изобретению собирают путем вкладывания, что позволяет облегчить процедуру замены распыляющего сердечника или хранилища жидкости. Краткое описание чертежей На фиг. 1 показан схематичный вид конструкции варианта выполнения 1 настоящего изобретения. На фиг. 2 показан схематичный вид конструкции варианта выполнения 2 настоящего изобретения. На чертежах использованы следующие условные обозначения: 1 - распыляющий сердечник,2 - спиральный нагреватель,3 - высокочастотная катушка,4 - кольцевой магнитодиэлектрик,5 - воздушный канал,6 - высокочастотный генератор,7 - датчик,8 - вспомогательный впускной канал,9 - впускной канал,10 - источник энергии,11 - световой индикатор,12 - воздуховод,13 - первый корпус,14 - хранилище жидкости,15 - канал для обеспечения вкладывания,16 - втяжной канал,17 -держатель и 18 - второй корпус. Подробное описание вариантов выполнения Настоящее изобретение подробнее описано ниже со ссылкой на приложенные чертежи. Вариант выполнения 1. Как показано на фиг. 1, высокочастотное индукционное распыляющее устройство согласно данному варианту выполнения содержит корпус и распыляющий сердечник 1, высокочастотный генератор 6,датчик 7, источник энергии 10 и световой индикатор 11, размещенные в корпусе. Корпус состоит из двух частей, первого корпуса 13 и второго корпуса 18, причем первый и второй корпуса 13, 18 соединены друг с другом путем вкладывания, а второй корпус 18 является съемным, что облегчает замену распыляющего сердечника 1. На фиг. 1 световой индикатор 11, источник энергии 10, датчик 7 и высокочастотный генератор 6 установлены в первый корпус 13 последовательно, слева направо, а световой индикатор 11, датчик 7 и высокочастотный генератор 6 соответственно электрически соединены с источником энергии 10,причем источник энергии может содержать перезаряжаемый или одноразовый элемент. Одна сторона высокочастотного генератора 6 обращена к датчику 7, а другая сторона снабжена высокочастотной катушкой 3, кольцевой магнитодиэлектрик 4 расположен снаружи от высокочастотной катушки 3 и выполняет роль изолирующего экрана, не позволяющего магнитному полю выходить за пределы устройства, а высокочастотная катушка 3 прикреплена к высокочастотному генератору 6 посредством кольцевого магнитодиэлектрика 4; печатная плата высокочастотного генератора 6 снабжена воздушным каналом 5. Источник энергии 10 расположен с левой стороны датчика 7 на фиг. 1, а световой индикатор 11 расположен между источником энергии 10 и верхней внутренней стенкой первого корпуса 13. Впускной канал 9 выполнен на первом корпусе и расположен слева от датчика 7 на фиг. 1; для большего усиления притока воздуха, на первом корпусе 13, рядом с датчиком 7, может быть выполнен вспомогательный впускной канал 8. В настоящем варианте выполнения держатель 17 размещен во втором корпусе 18, один конец распыляющего сердечника 1 размещен на держателе 17 с возможностью удаления, а другой конец вставлен в высокочастотную катушку 3 и образован зазор, выполняющий роль воздуховода между распыляющим сердечником 1 и высокочастотной катушкой 3. Если распыляющий сердечник 1 выполнен из непроводящих материалов, снаружи от распыляющего сердечника 1 может быть выполнен нагреватель 2 с закрытой спиралью и образован зазор, выполняющий роль воздуховода между спиральным нагревателем 2 и высокочастотной катушкой 3. Втяжной канал 16 выполнен на заднем конце второго корпуса 18. Работа настоящего варианта выполнения изобретения осуществляется следующим образом: когда пользователь берет устройство в рот и вдыхает, зажигается световой индикатор 11, поток воздуха проникает в первый корпус 13 через впускной канал 9 и вспомогательный впускной канал 8, высокочастотный генератор приводится в действие датчиком 7, а распыляющий сердечник 1, расположенный в высокочастотной катушке 3, вырабатывает высокочастотный ток путем индукции, и, тем самым, температура распыляющего сердечника 1 резко возрастает до точки кипения распыляющей жидкости, которая при этом испаряется; в свою очередь, вдыхаемый воздух проходит через датчик 7, воздушный канал 5 на высокочастотном генераторе 6 и зазор между высокочастотной катушкой 3 и распыляющим сердечником 1, а пар распыляющей жидкости быстро конденсируется до состояния аэрозоля в сопутствующем потоке воздуха и формирует имитацию дыма во втяжном канале 16. Настоящий вариант выполнения способен обеспечить дозированное распыление путем замены распыляющего сердечника; распыляющая жидкость на 70% по массе состоит из пропиленгликоля, на 25% по массе - из глицерина, а остальную часть составляет ароматизатор. Вариант выполнения 2. Как показано на фиг. 2, данный вариант выполнения отличается от варианта выполнения 1 тем, что хранилище жидкости 14 размещено во втором корпусе 18, один конец распыляющего сердечника 1 соединен с хранилищем жидкости 14, а другой конец вставлен в высокочастотную катушку 3; воздуховод 12, соединенный с воздушным каналом 5 и втяжным каналом 16, выполнен между хранилищем жидкости 14 и внутренней стенкой корпуса. Работа настоящего варианта выполнения изобретения осуществляется следующим образом: когда пользователь берет устройство в рот и вдыхает, поток воздуха проникает в первый корпус 13 через впускной канал 9 и вспомогательный впускной канал 8, высокочастотный генератор приводится в действие датчиком 7, а распыляющий сердечник 1, расположенный в высокочастотной катушке 3, вырабатывает высокочастотный ток путем индукции, и, тем самым, температура распыляющего сердечника 1 резко возрастает до точки кипения распыляющей жидкости в распыляющем сердечнике 1 и хранилище жидкости 14, и распыляющая жидкость при этом испаряется; в свою очередь, вдыхаемый воздух проходит через датчик 7, воздушный канал 5 на высокочастотном генераторе 6 и зазор между высокочастотной катушкой 3 и распыляющим сердечником 1, а пар распыляющей жидкости быстро конденсируется до состояния аэрозоля в сопутствующем потоке воздуха и формирует имитацию дыма во втяжном канале 16. Распыляющая жидкость на 80% по массе состоит из пропиленгликоля, на 15% по массе - из глицерина, а остальную часть составляет ароматизатор. Распыляющий сердечник настоящего изобретения может быть выполнен из углеволокна, волокна из нержавеющей стали, пенометалла. Высокочастотный генератор 6 может содержать двухтактную выходную цепь с рабочей частотой в пределах примерно 1-960 МГц. Датчик 7 может содержать датчик тока воздуха или датчик давления воздуха. Хранилище жидкости 14 может быть выполнено из микропористой керамики, пенокерамики, натурального волокна, искусственного волокна или пенометалла. Распыляющая жидкость примерно на 60-95% по массе состоит из пропиленгликоля, примерно на 130% по массе - из глицерина, а остальную часть составляет ароматизатор. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Высокочастотное индукционное распыляющее устройство, отличающееся тем, что оно содержит корпус и распыляющий сердечник (1), высокочастотный генератор (6), датчик (7) давления или расхода воздуха и источник энергии (10),причем источник энергии (10), датчик (7) и высокочастотный генератор (6) последовательно размещены в корпусе; датчик (7) и высокочастотный генератор (6) электрически соединены с источником энергии (10) соответственно; высокочастотный генератор (6) снабжен воздушным каналом (5) и на высокочастотном генераторе(6) размещена высокочастотная катушка (3); распыляющий сердечник (1), размещенный в корпусе, вставлен в высокочастотную катушку (3); между распыляющим сердечником (1) и высокочастотной катушкой (3) образован зазор, выполняющий роль воздуховода; на втяжном конце корпуса выполнен втяжной канал (16), а на корпусе выполнен впускной канал(9). 2. Высокочастотное индукционное распыляющее устройство по п.1, отличающееся тем, что корпус снабжен держателем (17), один конец распыляющего сердечника (1) прикреплен к держателю (17) с воз-3 019012 можностью удаления, а другой конец вставлен в высокочастотную катушку (3). 3. Высокочастотное индукционное распыляющее устройство по п.1, отличающееся тем, что корпус также содержит хранилище жидкости (14) между распыляющим сердечником (1) и втяжным каналом (16); один конец распыляющего сердечника (1) соединен с хранилищем жидкости (14); другой конец вставлен в высокочастотную катушку (3); а между хранилищем жидкости (14) и внутренней стенкой корпуса выполнен воздуховод (12), соединенный с воздушным каналом (5) и втяжным каналом (16). 4. Высокочастотное индукционное распыляющее устройство по п.3, отличающееся тем, что хранилище жидкости (14) выполнено из микропористой керамики, пенокерамики, натурального волокна, искусственного волокна или пенометалла. 5. Высокочастотное индукционное распыляющее устройство по п.3, отличающееся тем, что распыляющая жидкость в хранилище жидкости (14) или распыляющем сердечнике (1) состоит на 60-95% по массе из пропиленгликоля, на 1-30% по массе из глицерина, а остальная часть представляет собой ароматизатор. 6. Высокочастотное индукционное распыляющее устройство по п.1 или 3, отличающееся тем, что снаружи от высокочастотной катушки (3) выполнен кольцевой магнитодиэлектрик (4), причем высокочастотная катушка (3) прикреплена к высокочастотному генератору (6) посредством кольцевого магнитодиэлектрика (4). 7. Высокочастотное индукционное распыляющее устройство по п.1 или 3, отличающееся тем, что вне распыляющего сердечника (1) расположен нагреватель (2) с закрытой спиралью, а распыляющий сердечник (1) выполнен из углеволокна, волокна из нержавеющей стали или пенометалла. 8. Высокочастотное индукционное распыляющее устройство по п.1 или 3, отличающееся тем, что между корпусом и источником энергии (10) расположен световой индикатор (11), электрически соединенный с источником энергии (10), причем источник энергии (10) представляет собой перезаряжаемый или одноразовый элемент. 9. Высокочастотное индукционное распыляющее устройство по п.1 или 3, отличающееся тем, что корпус содержит первый корпус (13) и второй корпус (18); один конец второго корпуса (18) соединен с первым корпусом (13) с возможностью удаления посредством вкладывания; другой конец второго корпуса (18) снабжен втяжным каналом (16); источник энергии (10), датчик (7) и высокочастотный генератор (6) размещены в первом корпусе(13); высокочастотный генератор (6) размещен с одной стороны от датчика (7), а впускной канал (9) выполнен на первом корпусе (13) с другой стороны от датчика (7),причем датчик (7) содержит датчик тока воздуха или датчик давления воздуха. 10. Высокочастотное индукционное распыляющее устройство по п.1 или 3, отличающееся тем, что высокочастотный генератор (6) содержит двухтактную выходную цепь с рабочей частотой в пределах примерно 1-960 МГц.
