Подвесной зажим для подвески проводов высоковольтных воздушных кабелей на опорную конструкцию

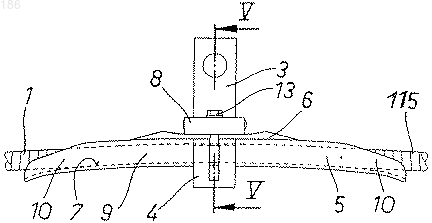

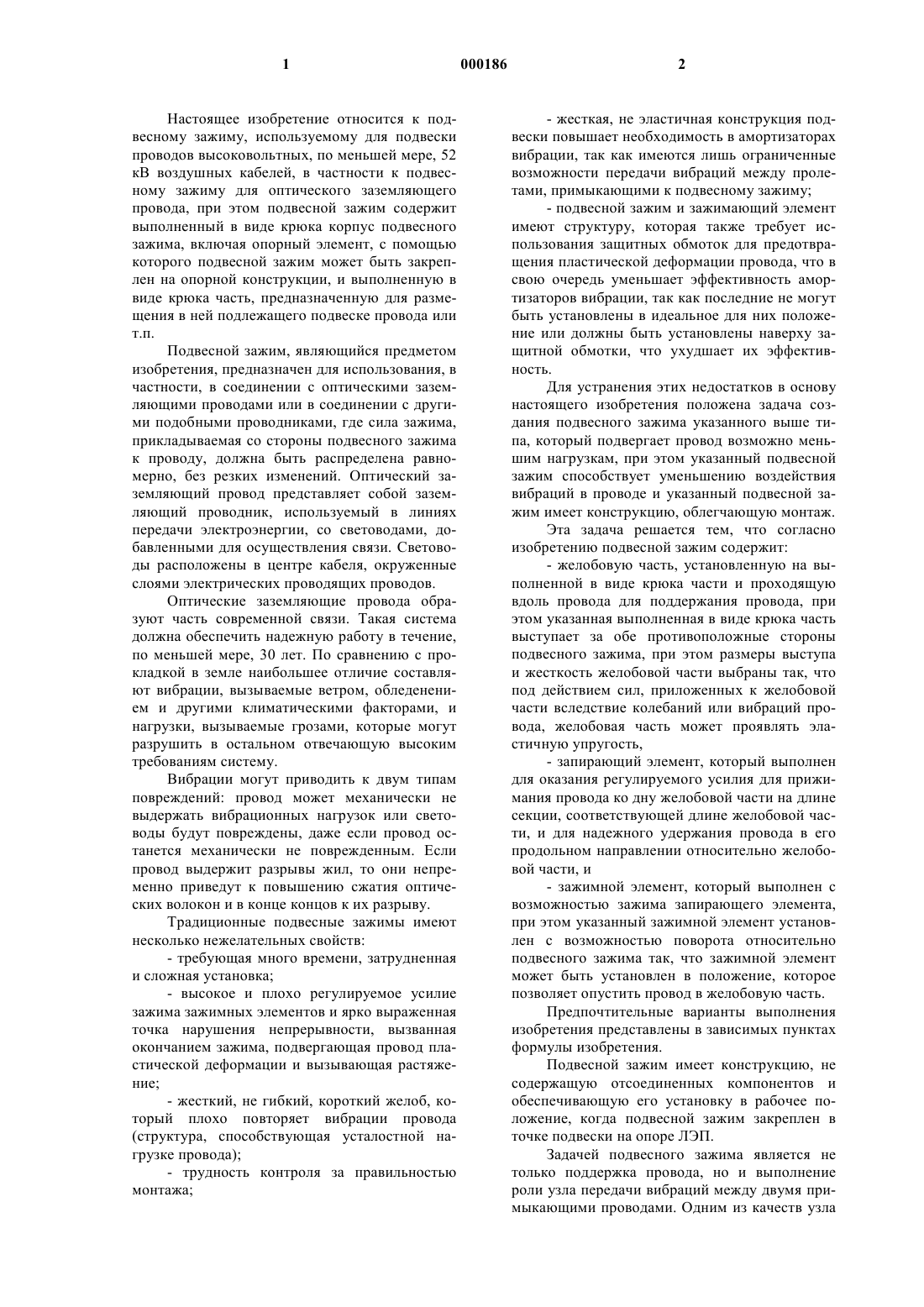

1 Настоящее изобретение относится к подвесному зажиму, используемому для подвески проводов высоковольтных, по меньшей мере, 52 кВ воздушных кабелей, в частности к подвесному зажиму для оптического заземляющего провода, при этом подвесной зажим содержит выполненный в виде крюка корпус подвесного зажима, включая опорный элемент, с помощью которого подвесной зажим может быть закреплен на опорной конструкции, и выполненную в виде крюка часть, предназначенную для размещения в ней подлежащего подвеске провода или т.п. Подвесной зажим, являющийся предметом изобретения, предназначен для использования, в частности, в соединении с оптическими заземляющими проводами или в соединении с другими подобными проводниками, где сила зажима,прикладываемая со стороны подвесного зажима к проводу, должна быть распределена равномерно, без резких изменений. Оптический заземляющий провод представляет собой заземляющий проводник, используемый в линиях передачи электроэнергии, со световодами, добавленными для осуществления связи. Световоды расположены в центре кабеля, окруженные слоями электрических проводящих проводов. Оптические заземляющие провода образуют часть современной связи. Такая система должна обеспечить надежную работу в течение,по меньшей мере, 30 лет. По сравнению с прокладкой в земле наибольшее отличие составляют вибрации, вызываемые ветром, обледенением и другими климатическими факторами, и нагрузки, вызываемые грозами, которые могут разрушить в остальном отвечающую высоким требованиям систему. Вибрации могут приводить к двум типам повреждений: провод может механически не выдержать вибрационных нагрузок или световоды будут повреждены, даже если провод останется механически не поврежденным. Если провод выдержит разрывы жил, то они непременно приведут к повышению сжатия оптических волокон и в конце концов к их разрыву. Традиционные подвесные зажимы имеют несколько нежелательных свойств:- высокое и плохо регулируемое усилие зажима зажимных элементов и ярко выраженная точка нарушения непрерывности, вызванная окончанием зажима, подвергающая провод пластической деформации и вызывающая растяжение;- жесткий, не гибкий, короткий желоб, который плохо повторяет вибрации провода(структура, способствующая усталостной нагрузке провода);- трудность контроля за правильностью монтажа;- жесткая, не эластичная конструкция подвески повышает необходимость в амортизаторах вибрации, так как имеются лишь ограниченные возможности передачи вибраций между пролетами, примыкающими к подвесному зажиму;- подвесной зажим и зажимающий элемент имеют структуру, которая также требует использования защитных обмоток для предотвращения пластической деформации провода, что в свою очередь уменьшает эффективность амортизаторов вибрации, так как последние не могут быть установлены в идеальное для них положение или должны быть установлены наверху защитной обмотки, что ухудшает их эффективность. Для устранения этих недостатков в основу настоящего изобретения положена задача создания подвесного зажима указанного выше типа, который подвергает провод возможно меньшим нагрузкам, при этом указанный подвесной зажим способствует уменьшению воздействия вибраций в проводе и указанный подвесной зажим имеет конструкцию, облегчающую монтаж. Эта задача решается тем, что согласно изобретению подвесной зажим содержит:- желобовую часть, установленную на выполненной в виде крюка части и проходящую вдоль провода для поддержания провода, при этом указанная выполненная в виде крюка часть выступает за обе противоположные стороны подвесного зажима, при этом размеры выступа и жесткость желобовой части выбраны так, что под действием сил, приложенных к желобовой части вследствие колебаний или вибраций провода, желобовая часть может проявлять эластичную упругость,- запирающий элемент, который выполнен для оказания регулируемого усилия для прижимания провода ко дну желобовой части на длине секции, соответствующей длине желобовой части, и для надежного удержания провода в его продольном направлении относительно желобовой части, и- зажимной элемент, который выполнен с возможностью зажима запирающего элемента,при этом указанный зажимной элемент установлен с возможностью поворота относительно подвесного зажима так, что зажимной элемент может быть установлен в положение, которое позволяет опустить провод в желобовую часть. Предпочтительные варианты выполнения изобретения представлены в зависимых пунктах формулы изобретения. Подвесной зажим имеет конструкцию, не содержащую отсоединенных компонентов и обеспечивающую его установку в рабочее положение, когда подвесной зажим закреплен в точке подвески на опоре ЛЭП. Задачей подвесного зажима является не только поддержка провода, но и выполнение роли узла передачи вибраций между двумя примыкающими проводами. Одним из качеств узла 3 должна быть его способность служить в качестве амортизирующего элемента и уменьшать уровень вибрации. Эти качества обеспечиваются конструкцией узла, имеющего жесткий массивный корпус и длинную упругую желобовую часть. Монтаж провода осуществляется с помощью выполненного в форме седла, продолговатого шлицевого блока, зажимающего с увеличивающимся усилием в направлении линии и имеющего такую шпоночную канавку, что шлиц и желоб зажимают провод в радиальном направлении, по меньшей мере, в трех точках окружности, при этом провод не сплющивается, а продетые жилы создают "свод" из наложенных друг на друга слоев. Это обеспечивает возможно меньшую деформацию и тем не менее достаточное зажимное действие между подвесным зажимом и проводом. Конструкция шлица и желоба выполнена так, что они постепенно ослабляют зажим провода в направлении их свободной, обращенной к пролету части, обеспечивая тем самым ослабление резкого окончания зажимного действия,оказываемого шлицом, а также удлиняющего воздействия в точке нарушения непрерывности. Таким образом, свойства подвесного зажима достаточно соответствуют желаемым качествам защитной обмотки, при этом избегают чрезмерного ужесточающего действия защитной обмотки, направленного в сторону пролета и точки нарушения непрерывности в конце обмотки,удаленной от точки опоры. Изобретение описывается ниже подробней с помощью чертежей. На фиг.1-6 показан подвесной зажим согласно изобретению в видах с разных сторон и в различных стадиях монтажа: на фиг.1 - подвесной зажим согласно изобретению, вид сбоку; на фиг.2 - подвесной зажим согласно изобретению, вид сверху; на фиг.3 подвесной зажим согласно изобретению, вид сверху в частичном разрезе; на фиг.4 - разрез вдоль линии IV-IV на фиг.3; на фиг.5 - разрез вдоль линии V-V на фиг.1; на фиг.6 - подвесной зажим по фиг.5 в положении с уложенным кабелем. Подвесной зажим предназначен, в частности, для подвески оптических заземляющих проводов воздушных кабелей сетей передачи электроэнергии на опорных мачтах. Подвесной зажим можно использовать, естественно, также для подвески других воздушных линий и т.п. Как показано на фиг. 6, подвесной зажим содержит выполненный в виде крюка корпус 2 подвесного зажима, включающий опорный элемент 3, с помощью которого подвесной зажим может быть закреплен на опорной конструкции(не изображена) с помощью известных элементов, и выполненную в виде крюка часть 4, предназначенную для размещения подвешиваемого провода или т.п. 4 Выполненная в виде крюка часть 4 снабжена самим по себе известным способом длинной, упругой желобовой частью 5 для подвески провода 1. Задачей желобовой части 5 является возможно равномерное распределение нагрузки,приложенной к проводу 1 в подвесном зажиме. Желобовая часть 5 выполнена, предпочтительно, из элемента с закругленным дном, дно 7 которого выполнено в продольном направлении элемента так, что элемент имеет среднюю секцию 9, которая включает часть, изгибающуюся с большим радиусом закругления (радиус закругления составляет 2000 мм), и оба конца 10 включают более резко изогнутую и упругую часть, при этом поверхность дна обеспечивает в основном выпуклую опорную поверхность для провода 1. Желобовая часть 5 имеет, по существу, постоянную внутреннюю ширину в ее средней секции 9. По обеим сторонам от средней секции 9 внутренняя ширина желобовой части 5 увеличивается по мере приближения к концам желобовой секции. Запирающий элемент, обозначенный позицией 6, выполнен с возможностью прижимания или зажима провода 1 с регулируемым усилием ко дну 7 указанной желобовой части 5, по меньшей мере, на части длины желобовой части 5 и надежного запирания провода 1 в его продольном направлении относительно желобовой части 5. На практике, зажимное усилие, оказываемое запирающим элементом 6 на провода 1,создается с помощью зажимного элемента, обозначенного позицией 8. Зажимной элемент выполнен с возможностью прижимания запирающего элемента 6 к проводу 1. Зажимной элемент 8 установлен с возможностью поворота относительно подвесного зажима так, что зажимной элемент 8 может быть установлен в положение,которое позволяет опустить провод 1 в выполненную в желобовую часть 5. Это положение показано на фиг.6. Сторона запирающего элемента 6, прилегающая к проводу 1, выполнена в виде желоба, как показано на фиг.5 и 6. Таким образом, выполнение запирающего элемента 6 в виде желоба V-образной формы и желобовой части 5 позволяет равномерно распределить усилие, прикладываемое к проводу 1, на протяжении достаточно большого отрезка провода. Запирающий элемент 6 имеет эффективную длину зажима, которая, предпочтительно, равна длине имеющей большой радиус закругления части указанной средней секции 9. Зазор, образованный запирающим элементом 6 и желобовой частью 5, имеет, по существу, постоянное поперечное сечение в указанной средней секции 9, и предпочтительно, увеличивающееся поперечное сечение вне указанной средней секции 9. Зажимной элемент 8 на одном конце поворотно соединен со свободным концом выполненной в виде крюка части 4 подвесного зажима и на другом конце может быть закреплен на 5 части указанного крюка 4, обращенной к опорному элементу 3. Перед монтажом провода 1 в его положении зажимной элемент 8 закреплен на выполненной в виде крюка части 4 только с помощью установленного с конца поворотного стержня 11, как показано на фиг.6. Для обеспечения перемещения зажимного элемента выполненная в виде крюка часть 4 снабжена поворотным стержнем 11, который поперечно к продольной оси указанного поворотного стержня 11 снабжен резьбовым отверстием 12 для присоединения зажимного элемента и установочного болта 13. Таким образом,свободный конец крюка снабжен вертикальной прорезью для обеспечения возможности поворота установочного болта 13 и тем самым зажимного элемента 8 в положение, изображенное на фиг.6 для установки провода 1. Зажимной элемент 8 выполнен в виде Uобразного компонента, при этом часть выполненной в виде крюка части 4, обращенная к опорному элементу 3, выполнена с возможностью размещения между плечами указанного компонента. На фиг.3 показан пример выполнения с использованием двух трубчатых шплинтов 15, которые вставлены в коаксиальные прорези, выполненные в указанных плечах, при этом трубчатые шплинты 15 предназначены для забивания, после установки провода в рабочее положение, в отверстие 16, проходящее через опорный элемент 3 указанной выполненной в виде крюка части 4, для запирания концов указанного зажимного элемента в рабочем положении. Соединительная часть U-образного компонента снабжена отверстием присоединения и установочного болта 13 зажимного элемента 8. При затягивании установочного болта 13 до заданной плотности зажимное усилие, приложенное подвесным зажимом к проводу 1, может быть установлено на желаемое значение. При использовании подвесного зажима согласно изобретению может возникнуть ситуация, когда провод 1 по той или иной причине сломан вне подвесного зажима, и для контроля за этим поверхность 14 запирающего элемента 6, обращенная в сторону зажимного элемента 8,имеет вогнутую форму и выполнена, предпочтительно, так, что имеются две таких вогнутых поверхности 14 как показано на фиг.4. В нормальной ситуации плечи зажимного элемента 8 упираются в самые нижние точки вогнутых поверхностей 14 (фиг.4). Если провод сломан, то подвесной зажим уже не в состоянии при развитии нормального зажимного усилия предотвратить скольжения провода 1. Однако в этой ситуации провод 1 проходит вдоль зажимного элемента 6 и в результате формы верхней поверхности 14 указанного зажимного элемента 6, и зажимное усилие, приложенное к проводу зажимным элементом, значительно возрастает и отсоединение провода предотвращается. 6 При необходимости, можно намотать защитную ленту 115 в области подвесного зажима перед укладкой провода в подвесной зажим. Задачей защитной ленты является дальнейшее уменьшение усилий, прикладываемых к проводу 1. Защитная лента 115 может быть, например,алюминиевой полосой. Для облегчения монтажа компоненты подвесного зажима согласно изобретению собираются вместе для создания готового к монтажу интегрального узла. Таким образом, число незакрепленных частей может составлять 0 или 1 в зависимости от того, закреплен или нет запирающий элемент 6 на зажимном элементе 8. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подвесной зажим для подвески высоковольтных, по меньшей мере, 52 кВ, кабелей, в частности для подвески оптического заземляющего провода, при этом указанный подвесной зажим содержит выполненный в виде крюка корпус подвесного зажима, включающий опорный элемент, с помощью которого подвесной зажим может быть подвешен к опорной структуре, и выполненную в виде крюка часть, предназначенную для размещения в ней подвешиваемого провода или для поддержки, отличающийся тем, что подвесной зажим далее содержит:- желобовую часть (5), установленную на выполненной в виде крюка (4) части и проходящую вдоль провода (1) для поддержания провода (1), при этом указанная выполненная в виде крюка часть выступает за обе противоположные стороны подвесного зажима, при этом размеры выступа и жесткость желобовой части (5) выбраны так, что под действием сил, приложенных к желобовой части (5) вследствие колебаний или вибраций провода (1), желобовая часть может проявлять эластичную упругость,- запирающий элемент (6), который выполнен для оказания регулируемого усилия для прижимания провода (1) ко дну (7) желобовой части (5) на длине секции, соответствующей длине желобовой части (5), и для надежного запирания провода в его продольном направлении относительно желобовой части (5), и- зажимной элемент (8), который выполнен с возможностью прижимания запирающего элемента (6) к проводу (1), при этом указанный зажимной элемент (8) установлен с возможностью поворота относительно подвесного зажима так, что зажимной элемент может быть установлен в положение, которое позволяет уложить провод (1) в желобовую часть (5). 2. Подвесной зажим по п.1, отличающийся тем, что желобовая часть (5) изготовлена из элемента с круглым дном, при этом его дно в продольном направлении элемента имеет такую форму, что элемент имеет среднюю секцию (9),которая включает часть, изгибающуюся с боль 7 шим радиусом закругления, и оба конца (10) элемента включают более резко изгибающуюся часть, при этом поверхность дна обеспечивает,по существу, выпуклую опорную поверхность для провода (1). 3. Подвесной зажим по п.2, отличающийся тем, что желобовая часть (5) имеет, по существу, постоянную внутреннюю ширину в ее средней секции (9) и что на обоих концах средней секции (9) внутренняя ширина желобовой части увеличивается по мере приближения к концам желобовой части (5). 4. Подвесной зажим по п.1, отличающийся тем, что сторона запирающего элемента (6),прилегающая к проводу (1), выполнена в форме желоба, предпочтительно в форме V. 5. Подвесной зажим по п.1, отличающийся тем, что зажимной элемент (8) на одном конце шарнирно присоединен к свободному концу выполненной в виде крюка части (4) подвесного зажима и другой его конец выполнен с возможностью закрепления на секции указанной выполненной в виде крюка части (4), обращенной к опорному элементу (3). 6. Подвесной зажим по п.5, отличающийся тем, что свободный конец выполненной в виде крюка части (4) снабжен поворотным стержнем(11), который поперек продольной оси указан Фиг.1 8 ного поворотного стержня (11) снабжен резьбовым отверстием (12) для присоединения установочного болта (13) зажимного элемента (8). 7. Подвесной зажим по любому из пп.5-6,отличающийся тем, что зажимной элемент (8) выполнен в виде U-образного компонента, при этом секция выполненной в виде крюка части(4), обращенная к опорному элементу (3), выполнена с возможностью закрепления между плечами указанного компонента, и соединительная часть U-образного компонента снабжена отверстием для присоединения установочного болта (13) зажимного элемента (8). 8. Подвесной зажим по любому из пп.1-7,отличающийся тем, что поверхность (14) запирающего элемента (6), обращенная к зажимному элементу (8), имеет вогнутую форму в области обоих плеч зажимного элемента. 9. Подвесной зажим по любому из пп.1-8,отличающийся тем, что вокруг провода (1) может быть намотана предохранительная лента 115 в области подвесного зажима перед помещением провода (1) в подвесной зажим. 10. Подвесной зажим по любому из пп.1-9,отличающийся тем, что компоненты подвесного зажима собраны вместе для создания готового к монтажу интегрального узла.
