Кассета для кредитных карточек

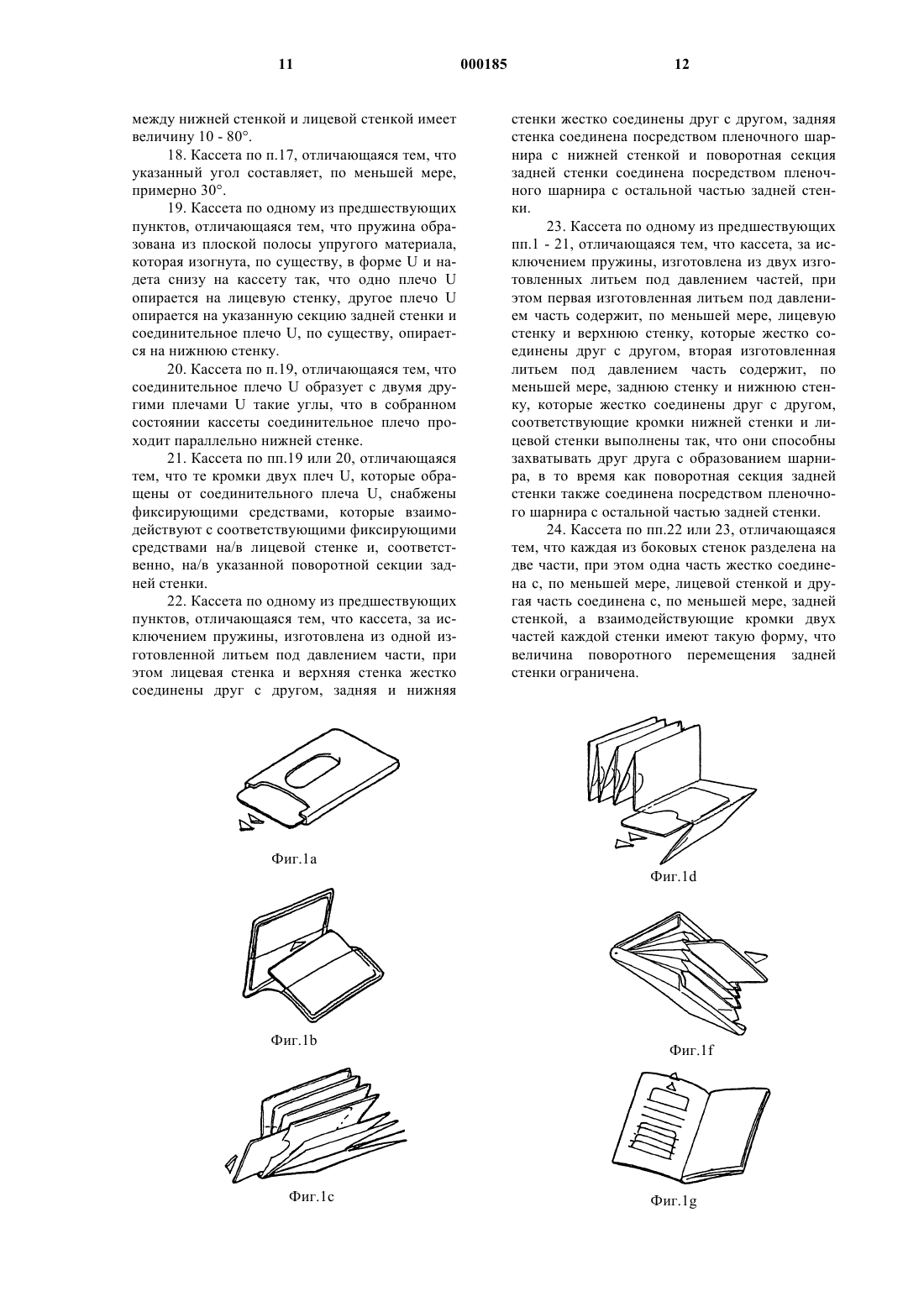

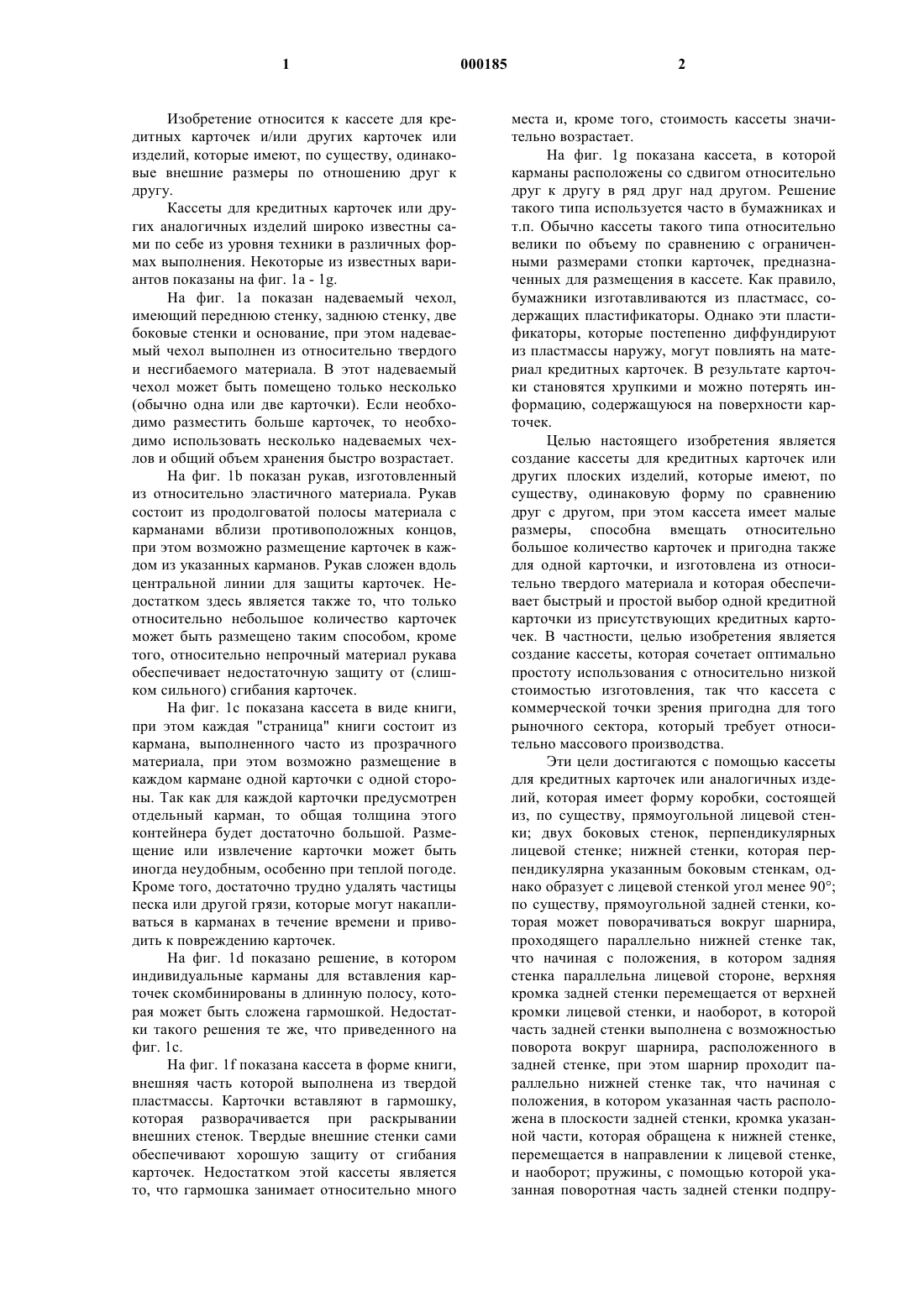

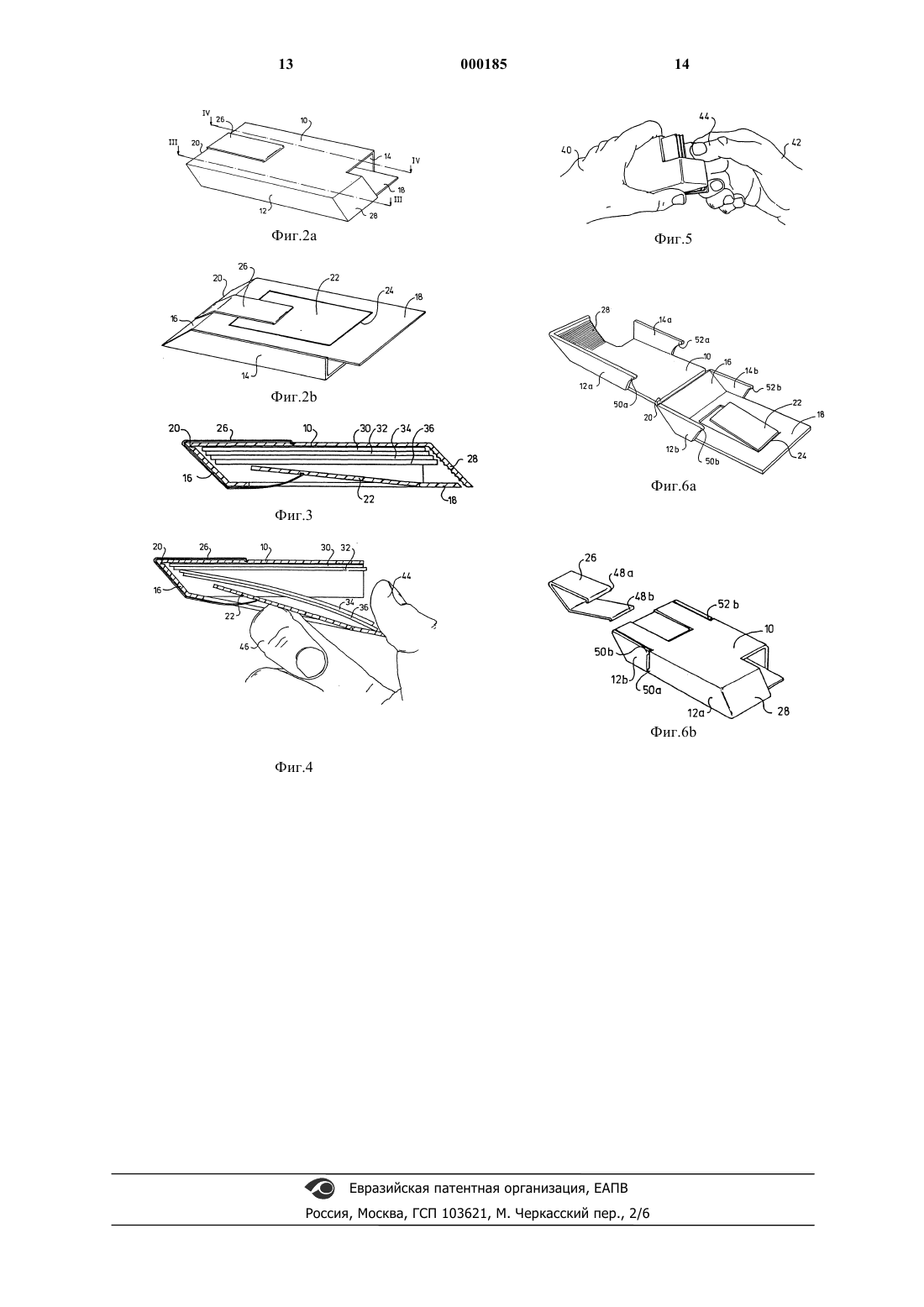

1 Изобретение относится к кассете для кредитных карточек и/или других карточек или изделий, которые имеют, по существу, одинаковые внешние размеры по отношению друг к другу. Кассеты для кредитных карточек или других аналогичных изделий широко известны сами по себе из уровня техники в различных формах выполнения. Некоторые из известных вариантов показаны на фиг. 1a - 1g. На фиг. 1a показан надеваемый чехол,имеющий переднюю стенку, заднюю стенку, две боковые стенки и основание, при этом надеваемый чехол выполнен из относительно твердого и несгибаемого материала. В этот надеваемый чехол может быть помещено только несколько(обычно одна или две карточки). Если необходимо разместить больше карточек, то необходимо использовать несколько надеваемых чехлов и общий объем хранения быстро возрастает. На фиг. 1b показан рукав, изготовленный из относительно эластичного материала. Рукав состоит из продолговатой полосы материала с карманами вблизи противоположных концов,при этом возможно размещение карточек в каждом из указанных карманов. Рукав сложен вдоль центральной линии для защиты карточек. Недостатком здесь является также то, что только относительно небольшое количество карточек может быть размещено таким способом, кроме того, относительно непрочный материал рукава обеспечивает недостаточную защиту от (слишком сильного) сгибания карточек. На фиг. 1c показана кассета в виде книги,при этом каждая "страница" книги состоит из кармана, выполненного часто из прозрачного материала, при этом возможно размещение в каждом кармане одной карточки с одной стороны. Так как для каждой карточки предусмотрен отдельный карман, то общая толщина этого контейнера будет достаточно большой. Размещение или извлечение карточки может быть иногда неудобным, особенно при теплой погоде. Кроме того, достаточно трудно удалять частицы песка или другой грязи, которые могут накапливаться в карманах в течение времени и приводить к повреждению карточек. На фиг. 1d показано решение, в котором индивидуальные карманы для вставления карточек скомбинированы в длинную полосу, которая может быть сложена гармошкой. Недостатки такого решения те же, что приведенного на фиг. 1c. На фиг. 1f показана кассета в форме книги,внешняя часть которой выполнена из твердой пластмассы. Карточки вставляют в гармошку,которая разворачивается при раскрывании внешних стенок. Твердые внешние стенки сами обеспечивают хорошую защиту от сгибания карточек. Недостатком этой кассеты является то, что гармошка занимает относительно много 2 места и, кроме того, стоимость кассеты значительно возрастает. На фиг. 1g показана кассета, в которой карманы расположены со сдвигом относительно друг к другу в ряд друг над другом. Решение такого типа используется часто в бумажниках и т.п. Обычно кассеты такого типа относительно велики по объему по сравнению с ограниченными размерами стопки карточек, предназначенных для размещения в кассете. Как правило,бумажники изготавливаются из пластмасс, содержащих пластификаторы. Однако эти пластификаторы, которые постепенно диффундируют из пластмассы наружу, могут повлиять на материал кредитных карточек. В результате карточки становятся хрупкими и можно потерять информацию, содержащуюся на поверхности карточек. Целью настоящего изобретения является создание кассеты для кредитных карточек или других плоских изделий, которые имеют, по существу, одинаковую форму по сравнению друг с другом, при этом кассета имеет малые размеры, способна вмещать относительно большое количество карточек и пригодна также для одной карточки, и изготовлена из относительно твердого материала и которая обеспечивает быстрый и простой выбор одной кредитной карточки из присутствующих кредитных карточек. В частности, целью изобретения является создание кассеты, которая сочетает оптимально простоту использования с относительно низкой стоимостью изготовления, так что кассета с коммерческой точки зрения пригодна для того рыночного сектора, который требует относительно массового производства. Эти цели достигаются с помощью кассеты для кредитных карточек или аналогичных изделий, которая имеет форму коробки, состоящей из, по существу, прямоугольной лицевой стенки; двух боковых стенок, перпендикулярных лицевой стенке; нижней стенки, которая перпендикулярна указанным боковым стенкам, однако образует с лицевой стенкой угол менее 90; по существу, прямоугольной задней стенки, которая может поворачиваться вокруг шарнира,проходящего параллельно нижней стенке так,что начиная с положения, в котором задняя стенка параллельна лицевой стороне, верхняя кромка задней стенки перемещается от верхней кромки лицевой стенки, и наоборот, в которой часть задней стенки выполнена с возможностью поворота вокруг шарнира, расположенного в задней стенке, при этом шарнир проходит параллельно нижней стенке так, что начиная с положения, в котором указанная часть расположена в плоскости задней стенки, кромка указанной части, которая обращена к нижней стенке,перемещается в направлении к лицевой стенке,и наоборот; пружины, с помощью которой указанная поворотная часть задней стенки подпру 3 жинена в направлении поворотного перемещения, указанного выше. В результате выполнения задней стенки скошенной, карточки размещаются в кассете с некоторым сдвигом по отношению друг к другу. Пружина, которая нажимает на поворотную часть задней стенки, обеспечивает упор поворотной части задней стенки в стопку карточек, в результате чего указанная стопка находится постоянно под нагрузкой и удерживается в кассете. Это предохраняет среди прочего от громыхания карточек в кассете, когда кассета заполнена только частично. Так как задняя стенка в целом способна поворачиваться относительно лицевой стенки кассеты, то карточки можно просто слегка оттянуть наружу вместе с задней стенкой, что возможно благодаря их подпружиниванию, быстро и просто пролистать карточки и выбрать необходимую карточку. Для того, чтобы предотвратить выпадание сверху одной или нескольких карточек, несмотря на давление пружины, которым карточки удерживаются, предпочтительно, чтобы кассета была снабжена верхней стенкой, которая проходит параллельно нижней стенке и простирается между верхними кромками лицевой стенки и задней стенки и только над частью промежутка между двумя боковыми стенками. Для того чтобы сохранить возможность простого перелистывания карточек, несмотря на наличие верхней стенки, предпочтительно, чтобы верхняя стенка занимала только часть имеющегося пространства между верхними кромками лицевой стенки, задней стенки и боковых стенок, при этом остающийся раскрыв достаточно велик для прохождения большого пальца пользователя в этот промежуток. В частности, предпочтительно, чтобы остающийся раскрыв был расположен рядом с одной из боковых стенок, что способствует простоте использования кассеты. Предпочтительно, чтобы находящиеся в кассете карточки как можно меньше перемещались друг относительно друга для предотвращения износа карточек. Удерживанию карточек неподвижными способствует то, что с внутренней стороны верхней стенки предусмотрена неровная поверхность. Предпочтительно, чтобы кассета имела такую конструкцию, что внутренняя сторона верхней стенки снабжена ребристой поверхностью, при этом ребра расположены, предпочтительно, параллельно кромкам лицевой и задней стенок. Эффект, достигнутый с помощью этих средств, состоит в том, что карточки не могут перемещаться вверх и вниз в продольном направлении, если они зажаты в кассете. Ребра на поверхности верхней стенки не допускают этого. Шарнир, вокруг которого задняя стенка может поворачиваться, может быть расположен в различных местах. Например, возможно изготавливать нижнюю стенку и заднюю стенку как 4 одно целое и расположить шарнир в переходе между нижней стенкой и лицевой стенкой. Можно также позволить только части нижней стенки поворачиваться вместе с задней стенкой и для этого поместить шарнир в нижней стенке. Однако предпочтительно, чтобы шарнир, вокруг которого, может поворачиваться задняя стенка,был расположен в переходе между лицевой стенкой и нижней стенкой. Часть задней стенки, которая может поворачиваться относительно остающейся части,может быть расположена в любом месте. Например, она может быть расположена так, что указанная часть граничит с одной из боковым кромок или с нижней кромкой. Однако с учетом устойчивости и стабильности необходимо, чтобы в положении, в котором указанная часть расположена в плоскости задней стенки, указанная часть задней стенки была окружена со всех сторон остающейся часть задней стенки. Однако, в некоторых случаях предпочтительно, чтобы в положении, в котором указанная часть расположена в плоскости задней стенки, указанная часть задней стенки примыкала к одной из боковых стенок. Изобретение поясняется ниже описанием конкретных вариантов его осуществления и чертежами, на которых: на фиг. 1a - 1g изображены различные варианты выполнения кассет для кредитных карточек, которые известны из уровня техники; на фиг. 2 а - 2b - два вида кассеты согласно изобретению; на фиг. 3 - разрез по линии III-III на фиг. 2 а; на фиг. 4 - разрез по линии IV-IV на фиг. 2 а в процессе "перелистывания" карточек; на фиг. 5 - в перспективе один из возможных вариантов использования кассеты согласно изобретению на практике, в частности во время перелистывания карточек, содержащихся в кассете. Каждый пользователь быстро выработает свой стиль использования; на фиг. 6 а и 6b- компоненты кассеты, согласно изобретению, изготовленные методом литья под давлением, изометрия. На фиг. 2a показана кассета согласно изобретению в которой, в основном, видны лицевая стенка, одна из боковых стенок и верхняя стенка, в то время как на фиг. 2b кассета повернута на 180 и видны, в основном, задняя стенка,нижняя стенка и другая боковая стенка. В обеих фигурах использованы одинаковые цифровые обозначения, и эти цифровые обозначения сохранены на фиг. 3 и 4. На фигурах лицевая стенка обозначена позицией 10, боковые стенки - позициями 12 и 14,нижняя стенка обозначена позицией 16 и задняя стенка обозначена позицией 18. В показанном варианте выполнения подразумевается, что лицевая стенка 10 и боковые стенки 12 и 14 соединены друг с другом в единое целое. Кроме того, 5 нижняя стенка 16 и задняя стенка 18 также соединены друг с другом в единое целое. Соединение между лицевой стенкой 10 и нижней стенкой 16 выполнено посредством шарнира 20,который расположен в угловом переходе между нижней стенкой 16 и лицевой стенкой 10. Как показано на фиг. 2b, задняя стенка 18 снабжена секцией 22, которая соединена с помощью шарнира 24 с остальной частью задней стенки 18. Указанная поворотная секция 22 отжимается внутрь пружиной 26. Указанная пружина 26 выполнена, по существу, U-образной, причем соединительное плечо расположено под углом к двум главным плечам, образующим U. Указанная пружина 26 охватывает лицевую стенку 10,заднюю стенку 18 и нижнюю стенку 16 и таким образом обеспечивает прижим поворотной секции 22. Кассета снабжена, предпочтительно, еще верхней стенкой 28, которая, по меньшей мере,твердо соединена с лицевой стенкой 10 и которая проходит над частью пространства, имеющегося для верхней стенки. Часть, которая не занята верхней стенкой, предоставляет возможность "перелистывать" стопку карточек, находящихся в кассете, как это будет описано подробно ниже. На фиг. 3 показан разрез по линии III-III на фиг. 2a. Как видно на фиг. 3, четыре карточки 30, 32, 34, 36 находятся в кассете и удерживаются на месте с помощью подвижной секции 22 задней стенки 18, при этом секция 22 давит под действием пружины 26 на нижнюю карточку 36 стопки и тем самым прижимает всю стопку к тыльной стороне лицевой стенки 10. На фиг. 3 также показано, что длина карточек 30, 32, 34 и 36 в основном соответствует свободному пространству, которое имеется между нижней стенкой 16 и верхней стенкой 28. Как показано на фиг. 3, место, где поворотная секция 22 нижней стенки 18 нажимает на стопку карточек, сдвинуто довольно далеко влево. В результате, правые концы карточек имеют определенную свободу перемещения и, в частности, правый конец нижней карточки 36 может начать скользить вниз вдоль верхней стенки 28. Для предотвращения этого скользящего перемещения внутренняя сторона верхней стенки 28 снабжена шершавой поверхностью. В частности, на внутренней поверхности верхней стенки 28 расположены ребра, которые проходят параллельно карточкам. С помощью указанных ребер эффективно предотвращается скольжение карточек по внутренней стороне верхней стенки 28. Такой опасности не существует на нижней стенке 16 и поэтому внутренняя сторона нижней стенки 16 может быть гладкой. На фиг. 4 показан другой разрез кассеты, в данном случае по линии IV-IV на фиг. 2a. На этой фигуре показана также кассета в положении "перелистывания" стопки карточек, расположенных в кассете. В дополнение к этому на 6 фиг. 5 показан в перспективной проекции пример, как можно держать кассету во время перелистывания. В этом отношении следует отметить, что каждый пользователь быстро разработает свой собственный "стиль использования", и что поэтому фиг. 5 необходимо рассматривать только как пример. Как показано на фиг. 5, кассету в целом удерживают одной рукой 40 так, что в любом случае лицевая стенка 10 и две боковые стенки 12 и 14 зажаты между большим пальцем и пальцами указанной руки 40. Задняя стенка 18 остается, по существу, свободной. Движение перелистывания осуществляется с использованием второй руки 42. Для этого большой палец 44 помещают на видимые верхние кромки стопки карточек в кассете как показано на фиг. 5. Указанные карточки, которые лежат наклонно друг на друге, затем слегка оттягивают наружу вместе с задней стенкой 18. Во время этой операции указательный палец 46 руки может нажимать на подвижную секцию 22 задней стенки 18 и/или на пружину 26 и таким образом оказывать дополнительное давление на указанную секцию 22 стенки. В результате этого на карточки оказывается дополнительное давление, которое также упрощает перелистывание. Если теперь большой палец 44 постепенно переместить в направлении задней стенки 18, то карточки будут отскакивать обратно одна за другой в положение,в котором они находились перед перелистыванием. На фиг. 4 показано состояние, когда карточки 30 и 32 вернулись в первоначальное положение, в то время как карточки 34 и 36 еще удерживаются большим пальцем. В этом положении можно легко читать надписи на карточке 34. Если окажется, что карточка 34 является нужной карточкой, то указанную карточку можно легко извлечь из кассеты, для чего большой палец 44 слегка подвигают внутрь и прочно удерживают на поверхности карточки 34, а затем перемещают большой палец 44 наружу, вынимая при этом карточку 34. Очевидно, что таким способом можно выбрать и извлечь любую нужную карточку. Для помещения карточек в кассету необходимо только оттянуть заднюю стенку 18 вместе с карточкой (или карточками), подлежащими помещению в кассету, достаточно далеко наружу,чтобы иметь адекватное свободное пространство между задней стенкой 18 и верхней стенкой 28 для вложения карточки (или карточек). Если оттягивать наружу только заднюю стенку без карточек или, по меньшей мере, без нескольких карточек, находящихся в кассете, то карточки,находящиеся в кассете, будут оставаться прижатыми к лицевой стенке в результате давления,оказываемого секцией 22, так что вложение новых карточек будет беспрепятственным. Для дальнейшего облегчения вложения предпочтительно, чтобы внутренняя поверхность задней стенки 18, включая внутреннюю поверхность 7 подвижной секции 22, была гладкой или по выбору снабжена гладким покрытием, в результате чего облегчается вложение и извлечение карточек. Однако возможно также вложение карточки в определенную часть стопки. Для этого необходимо оттянуть не только заднюю стенку 18,но и стопку карточек, находящихся в кассете,наружу, используя большой палец и/или карточку, подлежащую вложению, способом, аналогичным ситуации, когда пользователь желает просмотреть стопку карточек. Во время перелистывания карточек можно определить место,куда должна быть вложена карточка. Как только это место будет достигнуто, перелистывание останавливают и проталкивают карточку внутрь в свободное пространство, которое теперь доступно. Так как карточки слегка сдвинуты друг относительно друга, то так же, как при обычном перелистывании карточек имеется взаимодействие сил между указанными карточками, которые обеспечивают то, что передние карточки остаются прижатыми к лицевой стороне 10 под влиянием пружины 26 и поворотной секции 2 задней стенки 18, в то время как карточки, которые должны находиться после подлежащей вложению карточки, прижаты к задней стенке. Кассету согласно изобретению изготавливают, предпочтительно, способом литья под давлением. Предпочтительный вариант выполнения, в котором все части кассеты, за исключением пружины, могут быть изготовлены как один отлитый под давлением компонент, показаны на фиг. 6 а и 6b. Отлитый под давлением компонент, показанный на фиг. 6 а, содержит изображенную слева лицевую стенку 10, верхнюю стенку 28 и части двух боковых стенок 12 а и 14 а, которые все жестко соединены друг с другом. Расположенные справа задняя стенка 18, нижняя стенка 16 и остающиеся части двух боковых стенок 12b и 14b жестко соединены друг с другом. Шарнир, вокруг которого может поворачиваться задняя стенка 18, в данном случае расположен между лицевой стенкой 10 и нижней стенкой 16. Шарнир выполнен как пленочный шарнир, т.е. как тонкая секция стенки,которая имеет достаточную гибкость, чтобы служить шарниром. Шарнир такого вида использован и для прикрепления подвижной секции 22 с возможностью поворота к остальной части задней стенки 18. Таким образом, шарнир 24 выполнен также как пленочный шарнир. Как показано на фиг. 6b, левая сторона изготовленного литьем под давлением компонента наложена на правую часть с помощью шарнира 20, при этом секции стенок 12 а и 12b, соответственно, 14 а и 14b укладываются в продолжение друг друга. Для окончания сборки надевают на кассету пружину 26 для обеспечения функционирования кассеты. Как показано на фиг. 6b, предпочтительно сделать местные вырезы в верхней стенке 10, в 8 нижней стенке 16 и в задней стенке 18, при этом размеры указанных вырезов, по существу, соответствуют размерам плеч пружины 26. Этим достигается то, что пружина, установленная в рабочее положение, размещается, по существу,внутри объема, определяемого стенками кассеты, так что пружина не образует выступающих частей, а кассета имеет максимально гладкую внешнюю поверхность. Кроме того, предпочтительно снабдить два свободных конца плеч пружины 26 фиксирующими средствами, с помощью которых пружина удерживается в рабочем положении. На фиг. 3 и 4 концы плеч пружины снабжены, например, загнутыми кромками, обозначенными на фиг. 6b позициями 48 а и 48b, которые входят в соответствующие вырезы в лицевой стенке 10 и, соответственно, в подвижной секции 22 стенки. С помощью этих средств пружина удерживается в рабочем положении и предотвращается отделение пружины. Возможно также выполнить отверстия в каждом из плеч, в которые будут входить выступы на лицевой стенке 10 и, соответственно, на задней стенке 18, так что пружина будет закреплена. Возможны другие фиксирующие средства и предполагается, что они сами по себе известны специалистам. Как также показано на фиг. 6a и 6b, секция 12 а стенки снабжена выступающим приливом 50 а, а секция 12b стенки снабжена выступающим приливом 50b. В собранном состоянии,показанном на фиг. 6b, указанные приливы 50 а и 50b ограничивают перемещение задней стенки 18 вокруг шарнира 20. Заднюю стенку 18 можно оттянуть от кассеты, пока два прилива не упрутся друг в друга. Аналогичные приливы с аналогичным же действием расположены на секциях 14 а и 14b стенок и обозначены позициями 52 а и 52b на фиг. 6a. Как указывалось выше, пленочные шарниры используются для шарниров 20 и 24. Однако для специалиста очевидно, что могут быть использованы другие конструкции шарниров без нарушения объема изобретения. Однако использование пленочных шарниров обеспечивает относительно недорогой и надежный способ изготовления. Выше указывалось в качестве примера на использование кассеты для размещения карточек, в частности кредитных карточек. Однако очевидно, что кассету можно использовать также для других изделий, например интеллектуальных карточек, дискет, визитных карточек и т.п. В принципе, кассету можно использовать для плоских изделий, имеющих, по существу,одинаковые размеры. Выше указывалось, что конструкция кассеты может быть выполнена относительно дешевой, в частности, при использовании изготовленных способом литья под давлением компонентов. Однако изобретение этим не ограничивается. Очевидно, что могут использоваться 9 другие технологии, которые связаны с более высокой стоимостью производства, например,для изготовления более представительных вариантов выполнения кассет. Выше не приводилось никакой информации в отношении размеров и расположения поворотной секции 22 задней стенки 18. По существу, в этом отношении нет особых требований. В связи с использованием карточек, на которых укреплена магнитная полоса, может быть, однако, предпочтительным выбирать размеры и положение подвижной секции 22 так, чтобы указанная секция не входила в контакт с магнитными полосами для предотвращения повреждения указанных полос. В связи с использованием карточек, в которых или на которых расположены электронные микросхемы, также предпочтительно выбирать размеры и положение секции 22 как можно более выгодными. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кассета для кредитных карточек или аналогичных изделий, которая имеет форму коробки, отличающаяся тем, что она содержит по существу, прямоугольную лицевую стенку; две боковые стенки, перпендикулярные лицевой стенке; нижнюю стенку, которая перпендикулярна боковым стенкам, и образует с лицевой стенкой угол менее 90 С; по существу, прямоугольную заднюю стенку, установленную с возможностью поворота вокруг шарнира, ось которого параллельна нижней стенке, начиная с положения, в котором задняя стенка параллельна лицевой стенке, верхняя кромка задней стенки перемещается от верхней кромки лицевой стенки, и наоборот, при этом часть задней стенки выполнена с возможностью поворота вокруг шарнира, расположенного в задней стенке, ось которого проходит параллельно нижней стенке так, что начиная с положения, в котором указанная часть расположена в плоскости задней стенки, кромка указанной части, которая обращена к нижней стенке, перемещается в направлении к лицевой стенке, и наоборот, и оснащена пружиной, с помощью которой указанная поворотная часть задней стенки подпружинена в направлении поворотного перемещения, указанного выше. 2. Кассета по п.1, отличающаяся тем, что она снабжена верхней стенкой, которая проходит параллельно нижней стенке и простирается между верхними кромками лицевой стенки и задней стенки и над частью промежутка между двумя боковыми стенками. 3. Кассета по п.2, отличающаяся тем, что верхняя стенка состоит из одной части, которая примыкает к одной из указанных боковых стенок, так что пространством между верхними кромками верхней стенки и нижней стенки,примыкающей к другой боковой стенке, остается свободным. 10 4. Кассета по п.3, отличающаяся тем, что лицевая стенка снабжена вырезом, который проходит от части верхней кромки, которая не примыкает к верхней стенке. 5. Кассета по п.4, отличающаяся тем, что вырез сделан также в боковой кромке, которая не примыкает к верхней кромке, при этом указанный вырез примыкает к вырезу в верхней стенке. 6. Кассета по пп.3, 4 или 5, отличающаяся тем, что боковая стенка, к которой должна примыкать верхняя стенка выбрана в зависимости от того, является ли пользователь кассеты левшой или правшой. 7. Кассета по одному из предшествующих пп.2 - 6, отличающаяся тем, что внутренняя сторона верхней стенки снабжена неровной поверхностью. 8. Кассета по одному из предшествующих пп.2 - 7, отличающаяся тем, что внутренняя сторона верхней стенки снабжена ребристой поверхностью, при этом ребра ориентированы предпочтительно параллельно кромкам лицевой и задней стенок. 9. Кассета по одному из предшествующих пунктов, отличающаяся тем, что шарнир, вокруг которого задняя стенка может поворачиваться,расположен на границе между лицевой стенкой и нижней стенкой. 10. Кассета по одному из предшествующих пунктов, отличающаяся тем, что указанная поворотная секция задней стенки в положении, в котором указанная секция расположена в плоскости задней стенки, окружена со всех сторон остающейся частью задней стенки. 11. Кассета по одному из пп.1 - 9, отличающаяся тем, что указанная поворотная секция задней стенки в положении, в котором указанная секция расположена в плоскости задней стенки, примыкает к одной из боковых стенок. 12. Кассета по п.11, со ссылкой на один из предшествующих пп.3, 4 или 5, отличающаяся тем, что указанная секция примыкает к другой боковой стенке. 13. Кассета по одному из предшествующих пунктов, отличающаяся тем, что внутренняя поверхность нижней стенки выполнена гладкой или снабжена гладким покрытием. 14. Кассета по одному из предшествующих пунктов, отличающаяся тем, что, по меньшей мере, часть задней стенки выполнена гладкой или снабжена гладким покрытием. 15. Кассета по п.14, отличающаяся тем, что гладкая поверхность простирается между верхней кромкой и нижней кромкой задней стенки. 16. Кассета по одному из предшествующих пп., отличающаяся тем, что верхняя кромка задней стенки скошена так, что верхняя кромка образует острый угол с внешней поверхностью задней стенки. 17. Кассета по одному из предшествующих пунктов, отличающаяся тем, что указанный угол 11 между нижней стенкой и лицевой стенкой имеет величину 10 - 80. 18. Кассета по п.17, отличающаяся тем, что указанный угол составляет, по меньшей мере,примерно 30. 19. Кассета по одному из предшествующих пунктов, отличающаяся тем, что пружина образована из плоской полосы упругого материала,которая изогнута, по существу, в форме U и надета снизу на кассету так, что одно плечо U опирается на лицевую стенку, другое плечо U опирается на указанную секцию задней стенки и соединительное плечо U, по существу, опирается на нижнюю стенку. 20. Кассета по п.19, отличающаяся тем, что соединительное плечо U образует с двумя другими плечами U такие углы, что в собранном состоянии кассеты соединительное плечо проходит параллельно нижней стенке. 21. Кассета по пп.19 или 20, отличающаяся тем, что те кромки двух плеч U, которые обращены от соединительного плеча U, снабжены фиксирующими средствами, которые взаимодействуют с соответствующими фиксирующими средствами на/в лицевой стенке и, соответственно, на/в указанной поворотной секции задней стенки. 22. Кассета по одному из предшествующих пунктов, отличающаяся тем, что кассета, за исключением пружины, изготовлена из одной изготовленной литьем под давлением части, при этом лицевая стенка и верхняя стенка жестко соединены друг с другом, задняя и нижняя 12 стенки жестко соединены друг с другом, задняя стенка соединена посредством пленочного шарнира с нижней стенкой и поворотная секция задней стенки соединена посредством пленочного шарнира с остальной частью задней стенки. 23. Кассета по одному из предшествующих пп.1 - 21, отличающаяся тем, что кассета, за исключением пружины, изготовлена из двух изготовленных литьем под давлением частей, при этом первая изготовленная литьем под давлением часть содержит, по меньшей мере, лицевую стенку и верхнюю стенку, которые жестко соединены друг с другом, вторая изготовленная литьем под давлением часть содержит, по меньшей мере, заднюю стенку и нижнюю стенку, которые жестко соединены друг с другом,соответствующие кромки нижней стенки и лицевой стенки выполнены так, что они способны захватывать друг друга с образованием шарнира, в то время как поворотная секция задней стенки также соединена посредством пленочного шарнира с остальной частью задней стенки. 24. Кассета по пп.22 или 23, отличающаяся тем, что каждая из боковых стенок разделена на две части, при этом одна часть жестко соединена с, по меньшей мере, лицевой стенкой и другая часть соединена с, по меньшей мере, задней стенкой, а взаимодействующие кромки двух частей каждой стенки имеют такую форму, что величина поворотного перемещения задней стенки ограничена.
