Удерживающее устройство

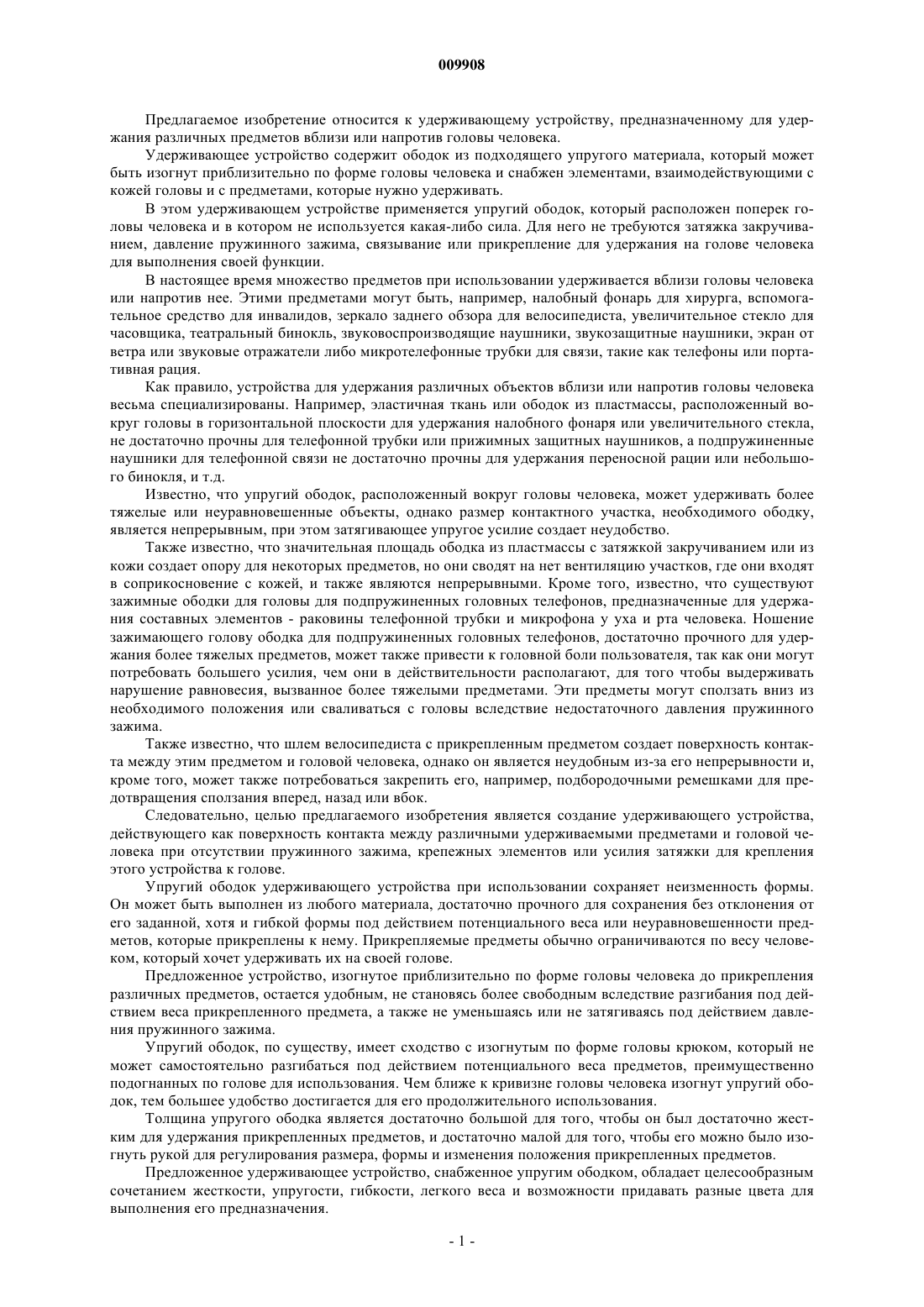

009908 Предлагаемое изобретение относится к удерживающему устройству, предназначенному для удержания различных предметов вблизи или напротив головы человека. Удерживающее устройство содержит ободок из подходящего упругого материала, который может быть изогнут приблизительно по форме головы человека и снабжен элементами, взаимодействующими с кожей головы и с предметами, которые нужно удерживать. В этом удерживающем устройстве применяется упругий ободок, который расположен поперек головы человека и в котором не используется какая-либо сила. Для него не требуются затяжка закручиванием, давление пружинного зажима, связывание или прикрепление для удержания на голове человека для выполнения своей функции. В настоящее время множество предметов при использовании удерживается вблизи головы человека или напротив нее. Этими предметами могут быть, например, налобный фонарь для хирурга, вспомогательное средство для инвалидов, зеркало заднего обзора для велосипедиста, увеличительное стекло для часовщика, театральный бинокль, звуковоспроизводящие наушники, звукозащитные наушники, экран от ветра или звуковые отражатели либо микротелефонные трубки для связи, такие как телефоны или портативная рация. Как правило, устройства для удержания различных объектов вблизи или напротив головы человека весьма специализированы. Например, эластичная ткань или ободок из пластмассы, расположенный вокруг головы в горизонтальной плоскости для удержания налобного фонаря или увеличительного стекла,не достаточно прочны для телефонной трубки или прижимных защитных наушников, а подпружиненные наушники для телефонной связи не достаточно прочны для удержания переносной рации или небольшого бинокля, и т.д. Известно, что упругий ободок, расположенный вокруг головы человека, может удерживать более тяжелые или неуравновешенные объекты, однако размер контактного участка, необходимого ободку,является непрерывным, при этом затягивающее упругое усилие создает неудобство. Также известно, что значительная площадь ободка из пластмассы с затяжкой закручиванием или из кожи создает опору для некоторых предметов, но они сводят на нет вентиляцию участков, где они входят в соприкосновение с кожей, и также являются непрерывными. Кроме того, известно, что существуют зажимные ободки для головы для подпружиненных головных телефонов, предназначенные для удержания составных элементов - раковины телефонной трубки и микрофона у уха и рта человека. Ношение зажимающего голову ободка для подпружиненных головных телефонов, достаточно прочного для удержания более тяжелых предметов, может также привести к головной боли пользователя, так как они могут потребовать большего усилия, чем они в действительности располагают, для того чтобы выдерживать нарушение равновесия, вызванное более тяжелыми предметами. Эти предметы могут сползать вниз из необходимого положения или сваливаться с головы вследствие недостаточного давления пружинного зажима. Также известно, что шлем велосипедиста с прикрепленным предметом создает поверхность контакта между этим предметом и головой человека, однако он является неудобным из-за его непрерывности и,кроме того, может также потребоваться закрепить его, например, подбородочными ремешками для предотвращения сползания вперед, назад или вбок. Следовательно, целью предлагаемого изобретения является создание удерживающего устройства,действующего как поверхность контакта между различными удерживаемыми предметами и головой человека при отсутствии пружинного зажима, крепежных элементов или усилия затяжки для крепления этого устройства к голове. Упругий ободок удерживающего устройства при использовании сохраняет неизменность формы. Он может быть выполнен из любого материала, достаточно прочного для сохранения без отклонения от его заданной, хотя и гибкой формы под действием потенциального веса или неуравновешенности предметов, которые прикреплены к нему. Прикрепляемые предметы обычно ограничиваются по весу человеком, который хочет удерживать их на своей голове. Предложенное устройство, изогнутое приблизительно по форме головы человека до прикрепления различных предметов, остается удобным, не становясь более свободным вследствие разгибания под действием веса прикрепленного предмета, а также не уменьшаясь или не затягиваясь под действием давления пружинного зажима. Упругий ободок, по существу, имеет сходство с изогнутым по форме головы крюком, который не может самостоятельно разгибаться под действием потенциального веса предметов, преимущественно подогнанных по голове для использования. Чем ближе к кривизне головы человека изогнут упругий ободок, тем большее удобство достигается для его продолжительного использования. Толщина упругого ободка является достаточно большой для того, чтобы он был достаточно жестким для удержания прикрепленных предметов, и достаточно малой для того, чтобы его можно было изогнуть рукой для регулирования размера, формы и изменения положения прикрепленных предметов. Предложенное удерживающее устройство, снабженное упругим ободком, обладает целесообразным сочетанием жесткости, упругости, гибкости, легкого веса и возможности придавать разные цвета для выполнения его предназначения.-1 009908 К этому упругому ободку можно крепить элементы, которые позволяют добавлять особые предметы или дополнительные поверхности контакта для этих предметов по выбору пользователя. Упругий ободок во время процесса изготовления выполняют со специальными изогнутыми участками, которые предназначены для размещения наибольшего количества возможных используемых предметов и которые при ношении могут быть обращены в любом направлении. Другие предметы можно размещать путем подгонки разгибанием и повторным изгибанием в соответствии с предпочтительным для человека предметом. В предпочтительном варианте выполнения данного изобретения вдоль поверхности упругого ободка во время процесса изготовления выполняют множество установочных углублений, которые входят во взаимодействие с элементами, взаимодействующими с головой человека и удерживаемыми предметами. Упругий ободок может быть покрыт или окрашен в любой цвет. Применяемым материалом для формования упругого ободка в его предпочтительном варианте выполнения является алюминий, а также любой упругий аналогичный заменяющий материал, обладающий подходящей жесткостью. Удерживающее устройство содержит элементы, взаимодействующие с головой и предметами, содержащие выпуклости, которые выполнены в них во время процесса изготовления, отклоняются для сборки и возвращаются в исходное положение для соединения с установочными углублениями упругого ободка с размещением внутри них. Кроме того, для удержания положения указанных элементов, которые взаимодействуют с головой и предметом, вдоль упругого ободка достаточно соответствующей посадки с натягом. Выполнение сборки осуществляют введением упругого ободка в сквозные отверстия, что является предпочтительным в предлагаемом варианте выполнения данного изобретения, или прикреплением зажимом указанных элементов на упругий ободок посредством боковых фиксирующих пазов, выполненных в этих элементах во время процесса изготовления. Временное прикрепление предметов к элементам, взаимодействующим с предметом, в наиболее предпочтительном варианте выполнения удерживающего устройства легко осуществляется посредством крепежного материала с крючками и петлями, хотя при необходимости возможно выполнение постоянного прикрепления адгезионными, пластмассовыми или металлическими крепежными средствами. Указанные элементы, взаимодействующие с головой и предметами, могут быть выполнены из любого материала, который сохраняет форму и упругость для выполнения своих функций, например из отформованной резины или пластмассы. Данные элементы могут иметь любой размер и форму или быть в любом количестве, хотя в качестве примера в дальнейшем в данном документе рассмотрены размер и форма трех элементов, имеющих отношение к предпочтительному варианту выполнения данного изобретения, которые чаще всего находят практическое применение. Указанные три элемента, в целом, предназначенные для прикрепления к упругому ободку, выполнены так, что там, где они могут иметь более толстые участки, они обладают жесткостью, а там, где они могут иметь более тонкие участки, они обладают гибкостью. В тех местах, где данные элементы соединены с упругим ободком, они выполнены толстыми в сечении для сохранения положения, направления и кривизны. В тех местах, где данные элементы выполнены тонкими в сечении, обеспечена пластичность для изгибания по профилю различных предметов, которые должны быть прикреплены, или обеспечена возможность подгонки по форме головы пользователя. Гибкость тонкого участка также обеспечивает возможность движения для отслаивания или кручения для отделения противоположных встречных частей крепежного материала с крючками и петлями,которые могут быть прикреплены к любым предметам и к элементам, взаимодействующим с этими предметами. Для повторного воспроизведения точности прикрепления-направления указанные элементы, взаимодействующие с предметом, обеспечивают преимущество, которое заключается в выполнении их формы, отличной от круга. Наличие особой формы свидетельствует о необходимости сходства для совмещения, например, до совместного сжатия встречных частей крепежного средства с крючками и петлями,раскроенных с одинаковой формой. Два из трех указанных взаимодействующих элементов вблизи мест, в которых они взаимодействуют с головой человека и касаются ее, имеют группу близких друг к другу выпуклостей, которые выполнены во время процесса изготовления. Эта группа выпуклостей, представленных в предпочтительном варианте выполнения данного изобретения, может иметь любую форму, однако в их наивысшей точке им придана форма купола с тем, чтобы они были сглаженными для осязания и не царапали кожу головы человека или руки во время манипулирования или установки. Группа сглаженных выпуклостей, выполненных в элементах, которые контактируют с головой человека над ушами или за ними не травмирующим образом, выполняет две функции. Во-первых, если пользователь наполовину лысый или у него совсем отсутствуют волосы, сглаженные выпуклости входят в контакт с кожей головы, обеспечивая прохождение воздуха между кожей головы и поверхностью эле-2 009908 мента, смежного с кожей головы. Во-вторых, если волосы пользователя покрывают всю голову, группа выпуклостей входит в волосы для увеличения контактной площади между волосами и элементом, взаимодействующим с головой. Это обстоятельство обусловливает сцепление, которое ограничивает возможность соскальзывания удерживающего устройства для прикрепляемых предметов с места, в котором оно было размещено на голове. Удерживающее устройство в его предпочтительном варианте выполнено из отдельных частей для облегчения возможности регулирования, когда оно является собственностью человека, возможностей косметических различий между всеми составными частями и уменьшения объема составляющих частей при плоской упаковке для хранения, перевозки или показа. Указанные элементы упругого ободка удерживающего устройства, которые взаимодействуют с головой, могут быть выполнены формованием непосредственно на ободке посредством обычного процесса поверхностного формования. Указанные элементы, прикрепленные к упругому ободку, могут иметь выпуклую или углубленную надпись или рисунок, выполненные на их поверхностях во время процесса изготовления или отпечатанные на них после процесса изготовления. Форма элементов, взаимодействующих с головой и предметами, может варьироваться для более целенаправленного размещения опорной части конкретных предметов. Каждый из этих элементов может быть постоянно или с возможностью снятия закреплен на упругом ободке удерживающего устройства. Наличие крепежного средства с крючками и петлями на элементах, взаимодействующих с предметом, в предпочтительном варианте выполнения данного изобретения предоставляет возможность быстрого прикрепления различных предметов к этим элементам или упругому ободку удерживающего устройства и их удаления. Любой из элементов, взаимодействующих с головой и предметами, может быть изготовлен с переменной пластичностью посредством двойного формования полимеров для создания дополнительного косметического варьирования, гибкости для опоры, ориентации или поверхностного согласования с прикрепленными предметами и головой человека. Из вышеприведенного описания очевидно, что настоящее изобретение предлагает усовершенствованное удерживающее устройство для размещения и удержания различных предметов на голове человека или вблизи нее, при этом поставленная цель достигается за счет сохранения неизменности формы по сравнению с активным подпружиниванием или зажимом посредством механического затягивания или крепления. Для лучшего понимания данного изобретения ниже приведено описание частного варианта его выполнения только путем примера со ссылкой на сопроводительные чертежи. Фиг. 1 изображает вид в аксонометрии удерживающего устройства в соответствии с первым вариантом выполнения данного изобретения. Фиг. 1A изображает упругий ободок удерживающего устройства. Фиг. 1B изображает элементы удерживающего устройства, которые взаимодействуют с головой и предметами. Фиг. 2 изображает удерживающее устройство с указаниями для сборки. Фиг. 3 изображает слоистую конструкцию элемента B3, крепежных материалов с крючками и петлями. Фиг. 4 изображает примеры элементов, взаимодействующих с головой и предметом, с переменной толщиной, показанных как 4Z, 4Y и 4 Х. Фиг. 5 изображает элемент с выпуклостями, накладываемый на обращенные внутрь поверхности элементов, взаимодействующих с головой. Фиг. 6 изображает углубления, выполненные на упругом ободке, которые входят во взаимодействие с выпуклостями указанных элементов в собранном состоянии для обеспечения возможности регулирования изменения положения. Фиг. 7 изображает примеры удерживающего устройства и различные прикрепленные предметы. Фиг. 8 изображает упругий ободок удерживающего устройства и его изогнутые регулировочные участки. Обратимся к чертежам, на которых показано удерживающее устройство в соответствии с вариантом выполнения данного изобретения. Упругий ободок A удерживающего устройства существенно изогнут 25 и имеет углубления A1, A2 и A3, выполненные во время процесса изготовления, а также имеет два дополнительных изогнутых участка 11, предназначенных для того, чтобы небольшой участок ободка был расположен дальше в наружном направлении от основной дуги. Один изогнутый участок проходит в наружном направлении в сторону, а второй изогнутый участок поворачивает обратно от направления первого изогнутого участка, так что указанный небольшой участок ободка, по существу, параллелен выступающей окружности основной дуги. Указанный небольшой участок ободка может быть отрегулирован изгибом 26 для размещения предметов, которые он может удерживать, ближе или дальше от головы человека. В местах A1 и A3 находятся по два углубления, которые предназначены для удержания элементов-3 009908 Несколько углублений в месте A2 обеспечивают регулируемое удержание части B2. Три элементаB1, B2 и B3, взаимодействующих с головой и предметом, каждый из которых имеет сквозное отверстие или проходное отверстие 13, две выпуклости, которые выполнены во время процесса изготовления, показаны пунктирными линиями 14 и входят во взаимодействие с углублениями 15, выполненными вдоль упругого ободка в местах A1, A2 и A3. Удерживающее устройство, как показано на чертежах, собирают путем пропускания упругого ободка A через элементы B1, B2 и B3. Эти элементы затем скользят поверх и вдоль ободка 16 к их намеченным и одновременно регулируемым положениям, например 17.B1 и B2 являются элементами, форма которых повторяет кривизну головы человека и обеспечивает взаимодействие 18 и 19 с ней. Элемент B3 взаимодействует с прикрепляемым предметом (фиг. 7). Элемент B3 снабжен частью крепежного материала 20 с крючками и петлями, которая имеет крючки и которую крепят во время процесса изготовления. Часть B3 поставляется с отрезком материала 21 с петлями. Этот материал может быть раскроен одновременно с креплением материала с крючками на части B3 и, соответственно, имеет такую же форму. Указанный отрезок материала 21 с петлями, имеющий аналогичную форму, приклеивают к прикрепляемым предметам для создания ориентации соответствующей формы для периодически прикрепляемых предметов, фиг. 7. Соответствующая назначению средняя и увеличенная толщина 4Z обеспечивает сохранение формы и структуры, которые могут отклоняться от формы и восстанавливать ее во время сборки или при использовании. Для того чтобы избежать ослабления и сохранить форму после возможного изгиба при каждом использовании, на любом участке во время процесса изготовления может быть выполнено ребро 4Y жесткости. Гибкие свойства тонкого участка 4X элемента B3, выполненного во время процесса изготовления,позволяют изгибать 22 или выпрямлять 23 его для согласования с формой различных предметов, которые должны быть прикреплены. Элементы B1 и B2, взаимодействующие с головой, имеют группу выпуклостей 24, которые обеспечивают циркуляцию воздуха между этими элементами и кожей головы или вводятся в волосы пользователя для обеспечения нетравмирующего сжатия. Взаимное сцепление углублений упругого ободка, сформированных во время процесса изготовления, с выпуклостями в элементах, взаимодействующих с головой и предметами, обеспечивает удержание положения элементов 15 в собранном состоянии. Несколько углублений, расположенных в ряд, позволяют регулировать размер с изменением положения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Удерживающее устройство для удержания различных предметов вблизи головы человека или напротив нее, содержащее ободок из соответствующего упругого материала, выполненный с возможностью изгиба приблизительно по форме головы человека и снабженный элементами, которые взаимодействуют с головой человека и удерживаемыми предметами, и выполняющее свою функцию, сохраняя неизменную изогнутую форму, без зажима или подпружинивания при надевании на голову и удержании на ней. 2. Удерживающее устройство по п.1, в котором ободок из соответствующего упругого материала изогнут для размещения указанных прикрепляемых элементов для взаимодействия с головой, изогнутых по форме конца ободка, на расстоянии, достаточном для их размещения на голове человека. 3. Удерживающее устройство по пп.1 и 2, в котором ободок из соответствующего упругого материала имеет последовательные изогнутые участки для размещения элементов, которые взаимодействуют с предметом, вблизи или напротив головы человека. 4. Удерживающее устройство по п.1, в котором обращенные внутрь поверхности прикрепляемых элементов, которые взаимодействуют с головой, по существу, изогнуты, повторяя контур головы человека. 5. Удерживающее устройство по п.1, в котором обращенные внутрь поверхности элементов, которые взаимодействуют с головой, имеют рельефные выпуклости или ребра в любом расположении для взаимодействия с кожей головы или волосами человека. 6. Удерживающее устройство по любому из пп.1, 2, 4 и 5, в котором прикрепляемые элементы, которые взаимодействуют с головой человека и предметами, могут иметь любую форму. 7. Удерживающее устройство по любому из пп.1, 2, 4-6, в котором прикрепленные элементы, которые взаимодействуют с головой человека и предметами, выполнены с возможностью перемещения и снятия для регулировки размера. 8. Удерживающее устройство по пп.1 и 3, в котором упругий ободок выполняет свою функцию благодаря выполнению из любого материала, который может быть изогнут по форме головы человека, но не разгибается под действием веса прикрепленных предметов.-4 009908 9. Удерживающее устройство по любому из предыдущих пунктов, в котором элементы, которые взаимодействуют с головой человека и предметами, могут быть прикреплены постоянно к упругому ободку во время процесса изготовления. 10. Удерживающее устройство по любому из предыдущих пунктов, в котором упругий ободок и элементы, которые взаимодействуют с головой, могут быть выполнены в виде одной детали. 11. Удерживающее устройство по любому из предыдущих пунктов, на которое могут быть прикреплены различные предметы посредством как постоянных, так и временных крепежных средств.
