Гибкая решетка (сетка) для строительных работ и ограждений и строительный элемент на ее основе

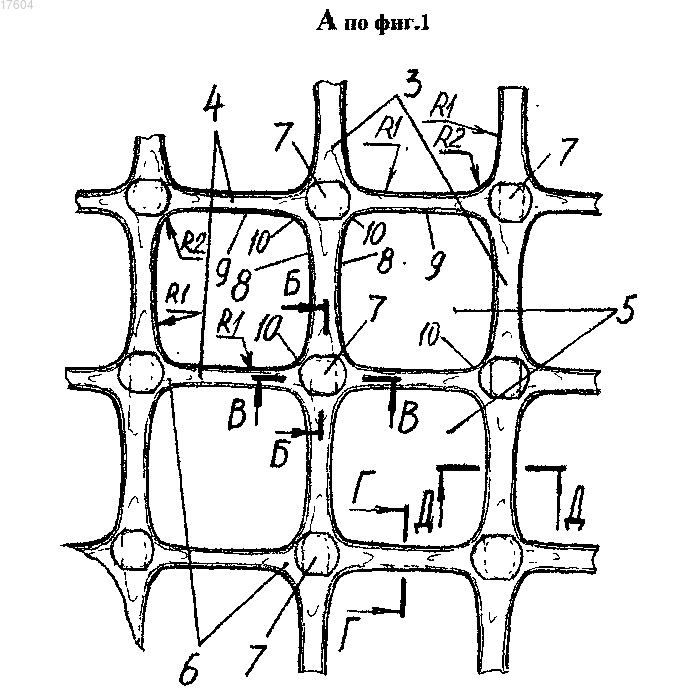

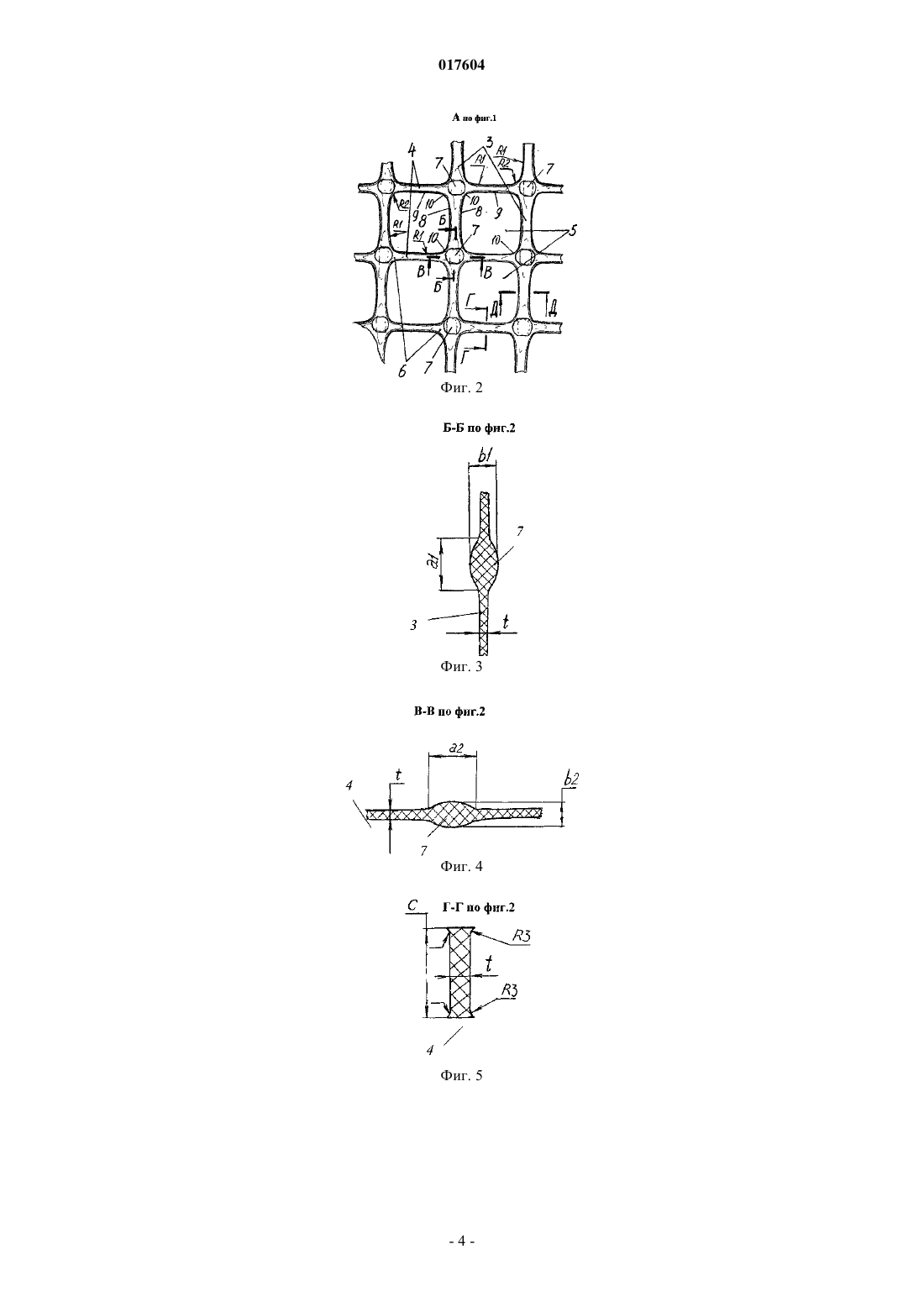

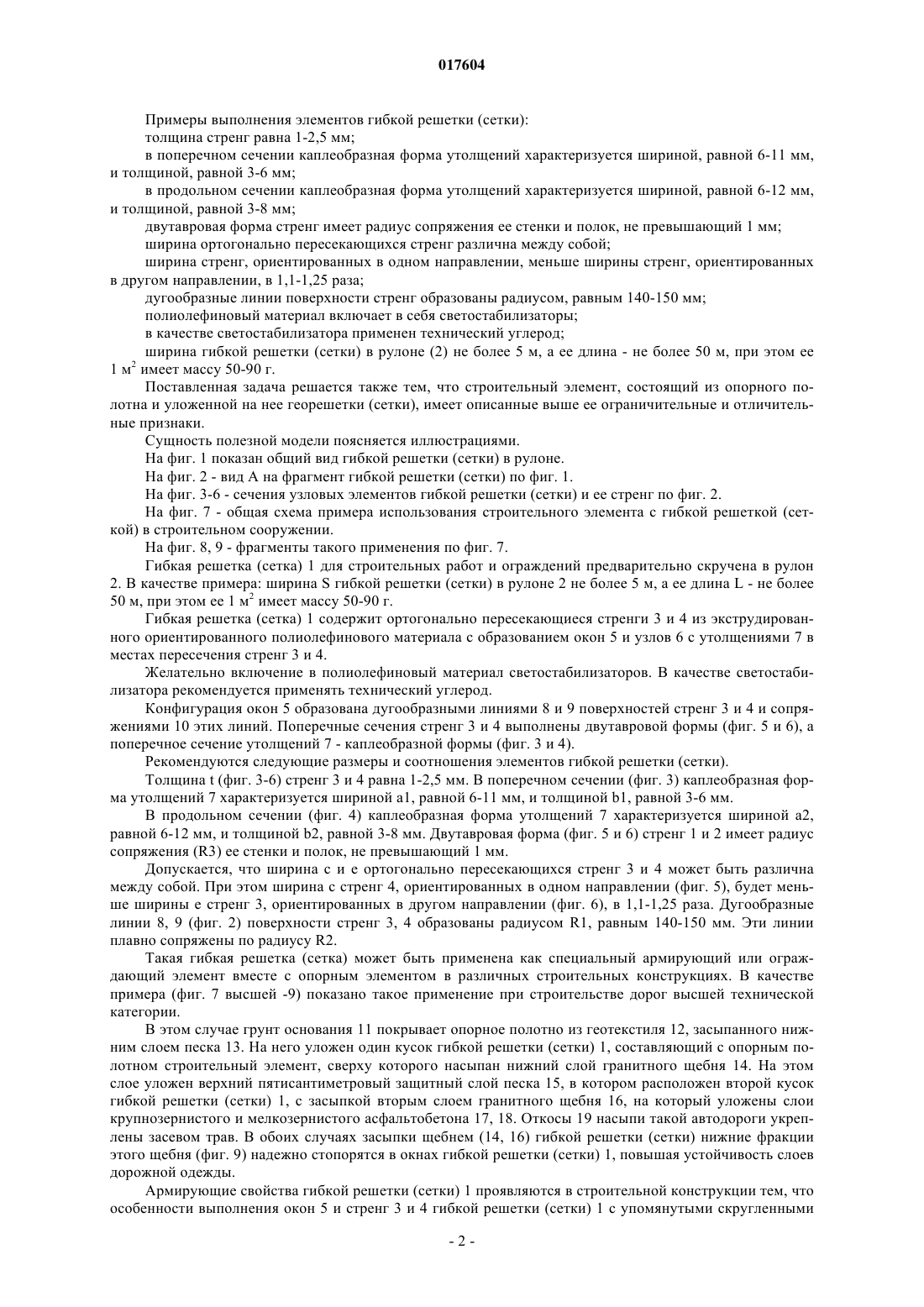

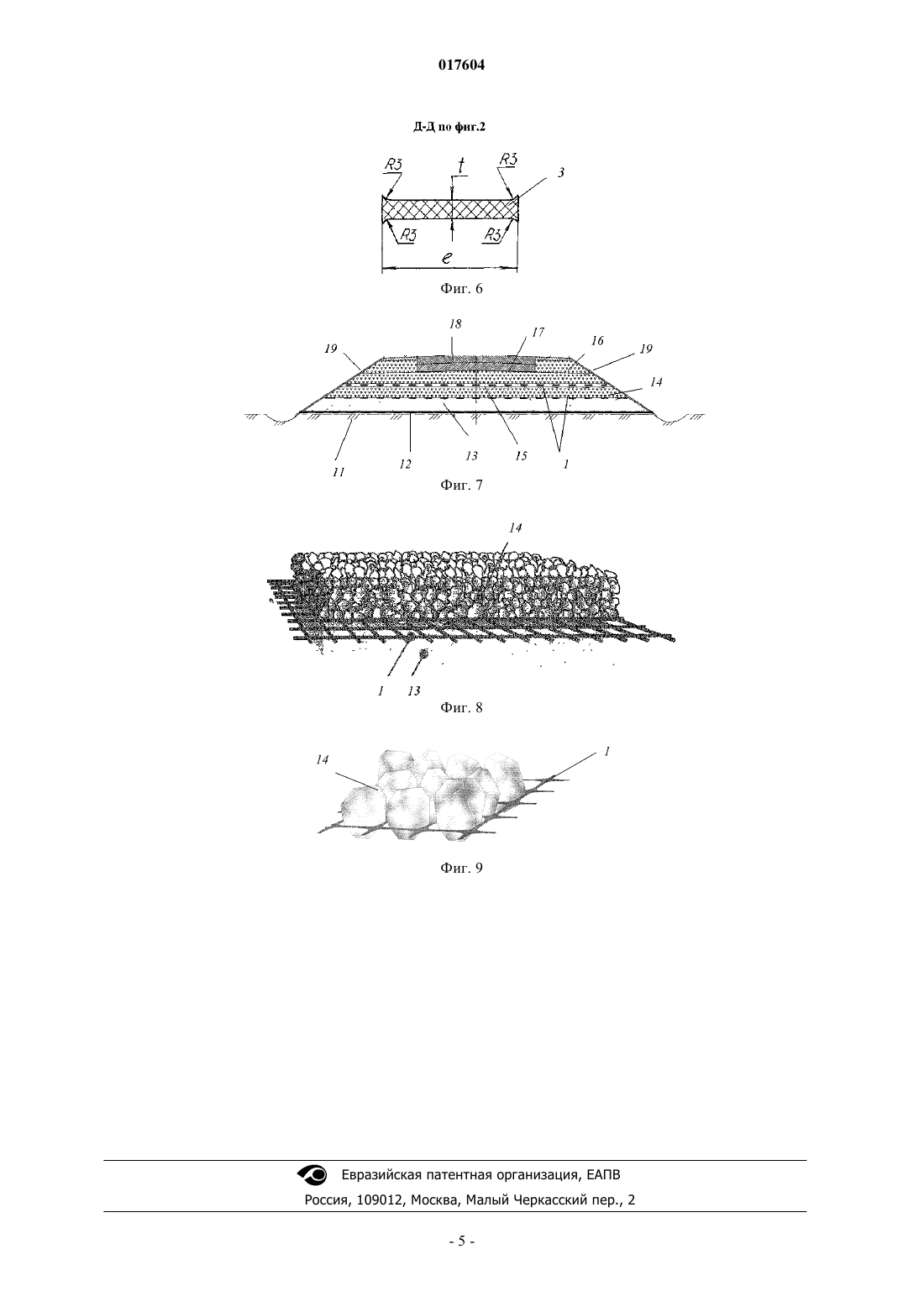

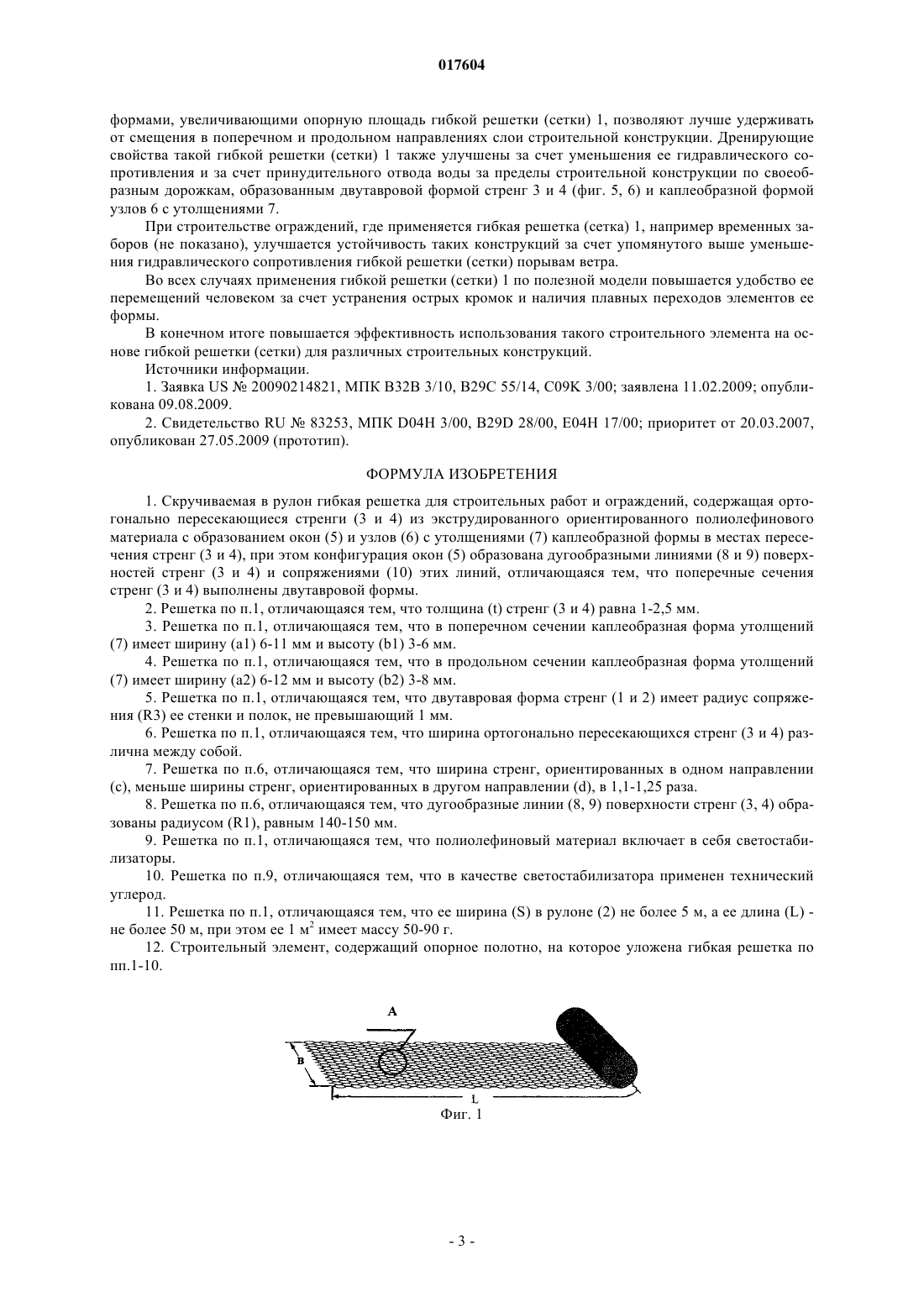

ГИБКАЯ РЕШЕТКА (СЕТКА) ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ И ОГРАЖДЕНИЙ И СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ НА ЕЕ ОСНОВЕ Изобретение относится к области строительства и касается в основном устройств, укрепляющих дорожные одежды, особенно на слабых грунтах. Может также применяться как специальный армирующий или ограждающий элемент в других различных строительных конструкциях. Гибкая решетка (сетка) 1 (фиг. 2) для строительных работ и ограждений предварительно скручена в рулон. Она содержит ортогонально пересекающиеся стренги 3 и 4 из экструдированного ориентированного полиолефинового материала с образованием окон 5 и узлов 6 с утолщениями 7 в местах пересечения стренг 3 и 4. Конфигурация окон образована дугообразными линиями 8 и 9 поверхностей стренг и сопряжениями 10 этих линий. Поперечные сечения стренг выполнены двутавровой формы, а поперечное сечение утолщений - каплеобразной формы. Армирующие свойства гибкой решетки (сетки) 1 проявляются в строительном элементе, состоящем из опорного полотна и уложенной на нее гибкой решетки (сетки) 1. Особенности выполнения окон 5 и стренг 3 и 4 гибкой решетки (сетки) 1 с упомянутыми скругленными формами, увеличивающими опорную площадь гибкой решетки (сетки) 1, позволяют лучше удерживать от смещения в поперечном и продольном направлениях слои строительной конструкции. Дренирующие свойства такой гибкой решетки (сетки) 1 также улучшены за счет уменьшения ее гидравлического сопротивления и за счет принудительного отвода воды за пределы строительной конструкции по своеобразным дорожкам, образованным двутавровой формой стренг 3 и 4 и каплеобразной формой узлов с утолщениями 7. При строительстве ограждений, где применяется гибкая решетка (сетка),например временных заборов (не показано), улучшается устойчивость таких конструкций за счет упомянутого выше уменьшения гидравлического сопротивления гибкой решетки (сетки) порывам ветра. Во всех случаях применения гибкой решетки (сетки) по изобретению повышается удобство ее перемещений человеком за счет устранения острых кромок и наличия плавных переходов элементов ее формы. 017604 Изобретение относится к области строительства и касается в основном устройств, укрепляющих дорожные одежды, особенно на слабых грунтах. Может также применяться как специальный армирующий или ограждающий элемент в других различных строительных конструкциях. Известна гибкая решетка (сетка) для строительных работ и ограждений [1] с возможностью формирования ее в рулон, содержащая ортогонально пересекающиеся стренги из экструдированного материала с образованием прямоугольных окон и утолщений в местах пересечения стренг. При этом стренги изготовлены из материала на основе полиолефина или смеси полиолефинов. Недостатком аналога [1] является выполнение окон стренг прямоугольными, из-за чего ширина стренг недостаточна для упрочнения конструкции гибкой решетки (сетки). Кроме того, в сетке нет элементов для повышения сцепления гибкой решетки (сетки) с ее опорным основанием, что снижает эффективность и универсальность ее применения в строительных конструкциях. Известна более эффективная в эксплуатации и более универсальная в своем применении гибкая решетка (сетка) для строительных работ и ограждений [2], принятая за прототип полезной модели. Она имеет возможность формироваться в рулон и содержит ортогонально пересекающиеся стренги из экструдированного и ориентированного полиолефинового материала с образованием окон и узлов с утолщениями в местах пересечения стренг. Конфигурация окон образована прямыми линиями поверхностей стренг и сопряжениями этих линий через наклонные прямые, при этом поперечные сечения стренг и утолщений выполнены прямоугольной формы. Однако прямоугольность и угловатость форм окон и стренг такой гибкой решетки (сетки) способствуют повышению гидравлического сопротивления при отводе влаги из строительной конструкции, в которой она применяется, что снижает дренирующие свойства гибкой решетки (сетки). Кроме того, указанный геометрический недостаток в некоторой степени отрицательно сказывается на удобстве перемещений гибкой решетки (сетки) человеком, который может поранить руки об острые ее кромки. Известен строительный элемент [1], состоящий из опорного полотна и уложенной на него георешетки (сетки), содержащей ортогонально пересекающиеся стренги из экструдированного материала с образованием прямоугольных окон и утолщений в местах пересечения стренг. При этом стренги изготовлены из материала на основе полиолефина или смеси полиолефинов. В такой конструкции строительного элемента гибкая решетка (сетка) не содержит элементов для повышения сцепления с опорным полотном, что снижает эффективность и универсальность применения строительного элемента в сооружениях. Известен принятый за прототип, более эффективный и универсальный строительный элемент [2],состоящий из опорного полотна и уложенной на него георешетки (сетки), содержащей ортогонально пересекающиеся стренги из экструдированного и ориентированного полиолефинового материала с образованием окон и узлов с утолщениями в местах пересечения стренг. Конфигурация окон образована прямыми линиями поверхностей стренг и сопряжениями этих линий через наклонные прямые, при этом поперечные сечения стренг и утолщений выполнены прямоугольной формы. Недостатком прототипа [2] является повышенное гидравлическое сопротивление при отводе влаги из строительного элемента, что снижает дренирующие свойства строительного сооружения, в котором этот элемент применяется. Это происходит из-за строгой прямоугольности и угловатости форм окон и стренг гибкой решетки (сетки) строительного элемента. Поэтому задачами изобретения являются повышение дренирующих свойств гибкой решетки (сетки) путем уменьшения ее гидравлического сопротивления при эксплуатации в строительных или оградительных конструкциях, повышение удобства ее переноса человеком за счет устранения острых кромок и снижение гидравлического сопротивление строительного элемента на основе гибкой решетки (сетки) за счет уменьшения прямолинейности форм ее элементов. Поставленные задачи решаются тем, что гибкая решетка (сетка) для строительных работ и ограждений с возможностью компоновки ее в рулон, содержащая ортогонально пересекающиеся стренги из экструдированного и ориентированного полиолефинового материала с образованием окон и узлов с утолщениями в местах пересечения стренг, имеет отличительные признаки: конфигурация окон образована дугообразными линиями поверхностей стренг и сопряжениями этих линий, при этом поперечные сечения стренг выполнены двутавровой формы, а поперечное сечение утолщений - каплеобразной формы. Образование конфигурации окон дугообразными линиями поверхностей стренг и сопряжениями этих линий направлено на устранение острых кромок и на уменьшение прямолинейности форм элементов такой гибкой решетки (сетки), что будет способствовать заявленному выше техническому результату по повышению дренирующих свойств гибкой решетки (сетки) и удобству ее перемещений. Выполнение поперечных сечений стренг двутавровой формы, как и выполнение поперечного сечения утолщений - каплеобразной формы, будет способствовать еще большему повышению дренирующих свойств гибкой решетки (сетки). Это будет происходить потому, что, во-первых, образуются своеобразные дорожки для обеспечения при эксплуатации гибкой решетки (сетки) быстрого течения струек воды,удерживаемых в пределах поверхности стренг и, во-вторых, на такое течение будет оказывать меньшее сопротивление каплеобразная форма узловых утолщений, встречаемых на пути упомянутых струек.-1 017604 Примеры выполнения элементов гибкой решетки (сетки): толщина стренг равна 1-2,5 мм; в поперечном сечении каплеобразная форма утолщений характеризуется шириной, равной 6-11 мм,и толщиной, равной 3-6 мм; в продольном сечении каплеобразная форма утолщений характеризуется шириной, равной 6-12 мм,и толщиной, равной 3-8 мм; двутавровая форма стренг имеет радиус сопряжения ее стенки и полок, не превышающий 1 мм; ширина ортогонально пересекающихся стренг различна между собой; ширина стренг, ориентированных в одном направлении, меньше ширины стренг, ориентированных в другом направлении, в 1,1-1,25 раза; дугообразные линии поверхности стренг образованы радиусом, равным 140-150 мм; полиолефиновый материал включает в себя светостабилизаторы; в качестве светостабилизатора применен технический углерод; ширина гибкой решетки (сетки) в рулоне (2) не более 5 м, а ее длина - не более 50 м, при этом ее 1 м 2 имеет массу 50-90 г. Поставленная задача решается также тем, что строительный элемент, состоящий из опорного полотна и уложенной на нее георешетки (сетки), имеет описанные выше ее ограничительные и отличительные признаки. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан общий вид гибкой решетки (сетки) в рулоне. На фиг. 2 - вид А на фрагмент гибкой решетки (сетки) по фиг. 1. На фиг. 3-6 - сечения узловых элементов гибкой решетки (сетки) и ее стренг по фиг. 2. На фиг. 7 - общая схема примера использования строительного элемента с гибкой решеткой (сеткой) в строительном сооружении. На фиг. 8, 9 - фрагменты такого применения по фиг. 7. Гибкая решетка (сетка) 1 для строительных работ и ограждений предварительно скручена в рулон 2. В качестве примера: ширина S гибкой решетки (сетки) в рулоне 2 не более 5 м, а ее длина L - не более 50 м, при этом ее 1 м 2 имеет массу 50-90 г. Гибкая решетка (сетка) 1 содержит ортогонально пересекающиеся стренги 3 и 4 из экструдированного ориентированного полиолефинового материала с образованием окон 5 и узлов 6 с утолщениями 7 в местах пересечения стренг 3 и 4. Желательно включение в полиолефиновый материал светостабилизаторов. В качестве светостабилизатора рекомендуется применять технический углерод. Конфигурация окон 5 образована дугообразными линиями 8 и 9 поверхностей стренг 3 и 4 и сопряжениями 10 этих линий. Поперечные сечения стренг 3 и 4 выполнены двутавровой формы (фиг. 5 и 6), а поперечное сечение утолщений 7 - каплеобразной формы (фиг. 3 и 4). Рекомендуются следующие размеры и соотношения элементов гибкой решетки (сетки). Толщина t (фиг. 3-6) стренг 3 и 4 равна 1-2,5 мм. В поперечном сечении (фиг. 3) каплеобразная форма утолщений 7 характеризуется шириной a1, равной 6-11 мм, и толщиной b1, равной 3-6 мм. В продольном сечении (фиг. 4) каплеобразная форма утолщений 7 характеризуется шириной a2,равной 6-12 мм, и толщиной b2, равной 3-8 мм. Двутавровая форма (фиг. 5 и 6) стренг 1 и 2 имеет радиус сопряжения (R3) ее стенки и полок, не превышающий 1 мм. Допускается, что ширина c и e ортогонально пересекающихся стренг 3 и 4 может быть различна между собой. При этом ширина с стренг 4, ориентированных в одном направлении (фиг. 5), будет меньше ширины e стренг 3, ориентированных в другом направлении (фиг. 6), в 1,1-1,25 раза. Дугообразные линии 8, 9 (фиг. 2) поверхности стренг 3, 4 образованы радиусом R1, равным 140-150 мм. Эти линии плавно сопряжены по радиусу R2. Такая гибкая решетка (сетка) может быть применена как специальный армирующий или ограждающий элемент вместе с опорным элементом в различных строительных конструкциях. В качестве примера (фиг. 7 высшей -9) показано такое применение при строительстве дорог высшей технической категории. В этом случае грунт основания 11 покрывает опорное полотно из геотекстиля 12, засыпанного нижним слоем песка 13. На него уложен один кусок гибкой решетки (сетки) 1, составляющий с опорным полотном строительный элемент, сверху которого насыпан нижний слой гранитного щебня 14. На этом слое уложен верхний пятисантиметровый защитный слой песка 15, в котором расположен второй кусок гибкой решетки (сетки) 1, с засыпкой вторым слоем гранитного щебня 16, на который уложены слои крупнозернистого и мелкозернистого асфальтобетона 17, 18. Откосы 19 насыпи такой автодороги укреплены засевом трав. В обоих случаях засыпки щебнем (14, 16) гибкой решетки (сетки) нижние фракции этого щебня (фиг. 9) надежно стопорятся в окнах гибкой решетки (сетки) 1, повышая устойчивость слоев дорожной одежды. Армирующие свойства гибкой решетки (сетки) 1 проявляются в строительной конструкции тем, что особенности выполнения окон 5 и стренг 3 и 4 гибкой решетки (сетки) 1 с упомянутыми скругленными-2 017604 формами, увеличивающими опорную площадь гибкой решетки (сетки) 1, позволяют лучше удерживать от смещения в поперечном и продольном направлениях слои строительной конструкции. Дренирующие свойства такой гибкой решетки (сетки) 1 также улучшены за счет уменьшения ее гидравлического сопротивления и за счет принудительного отвода воды за пределы строительной конструкции по своеобразным дорожкам, образованным двутавровой формой стренг 3 и 4 (фиг. 5, 6) и каплеобразной формой узлов 6 с утолщениями 7. При строительстве ограждений, где применяется гибкая решетка (сетка) 1, например временных заборов (не показано), улучшается устойчивость таких конструкций за счет упомянутого выше уменьшения гидравлического сопротивления гибкой решетки (сетки) порывам ветра. Во всех случаях применения гибкой решетки (сетки) 1 по полезной модели повышается удобство ее перемещений человеком за счет устранения острых кромок и наличия плавных переходов элементов ее формы. В конечном итоге повышается эффективность использования такого строительного элемента на основе гибкой решетки (сетки) для различных строительных конструкций. Источники информации. 1. Заявка US20090214821, МПК В 32 В 3/10, B29 С 55/14, C09K 3/00; заявлена 11.02.2009; опубликована 09.08.2009. 2. Свидетельство RU83253, МПК D04H 3/00, B29D 28/00, E04 Н 17/00; приоритет от 20.03.2007,опубликован 27.05.2009 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скручиваемая в рулон гибкая решетка для строительных работ и ограждений, содержащая ортогонально пересекающиеся стренги (3 и 4) из экструдированного ориентированного полиолефинового материала с образованием окон (5) и узлов (6) с утолщениями (7) каплеобразной формы в местах пересечения стренг (3 и 4), при этом конфигурация окон (5) образована дугообразными линиями (8 и 9) поверхностей стренг (3 и 4) и сопряжениями (10) этих линий, отличающаяся тем, что поперечные сечения стренг (3 и 4) выполнены двутавровой формы. 2. Решетка по п.1, отличающаяся тем, что толщина (t) стренг (3 и 4) равна 1-2,5 мм. 3. Решетка по п.1, отличающаяся тем, что в поперечном сечении каплеобразная форма утолщений(7) имеет ширину (a1) 6-11 мм и высоту (b1) 3-6 мм. 4. Решетка по п.1, отличающаяся тем, что в продольном сечении каплеобразная форма утолщений(7) имеет ширину (а 2) 6-12 мм и высоту (b2) 3-8 мм. 5. Решетка по п.1, отличающаяся тем, что двутавровая форма стренг (1 и 2) имеет радиус сопряжения (R3) ее стенки и полок, не превышающий 1 мм. 6. Решетка по п.1, отличающаяся тем, что ширина ортогонально пересекающихся стренг (3 и 4) различна между собой. 7. Решетка по п.6, отличающаяся тем, что ширина стренг, ориентированных в одном направлении(с), меньше ширины стренг, ориентированных в другом направлении (d), в 1,1-1,25 раза. 8. Решетка по п.6, отличающаяся тем, что дугообразные линии (8, 9) поверхности стренг (3, 4) образованы радиусом (R1), равным 140-150 мм. 9. Решетка по п.1, отличающаяся тем, что полиолефиновый материал включает в себя светостабилизаторы. 10. Решетка по п.9, отличающаяся тем, что в качестве светостабилизатора применен технический углерод. 11. Решетка по п.1, отличающаяся тем, что ее ширина (S) в рулоне (2) не более 5 м, а ее длина (L) не более 50 м, при этом ее 1 м 2 имеет массу 50-90 г. 12. Строительный элемент, содержащий опорное полотно, на которое уложена гибкая решетка по пп.1-10.
