Георешетка (сетка) одноосноориентированная и строительный элемент на ее основе

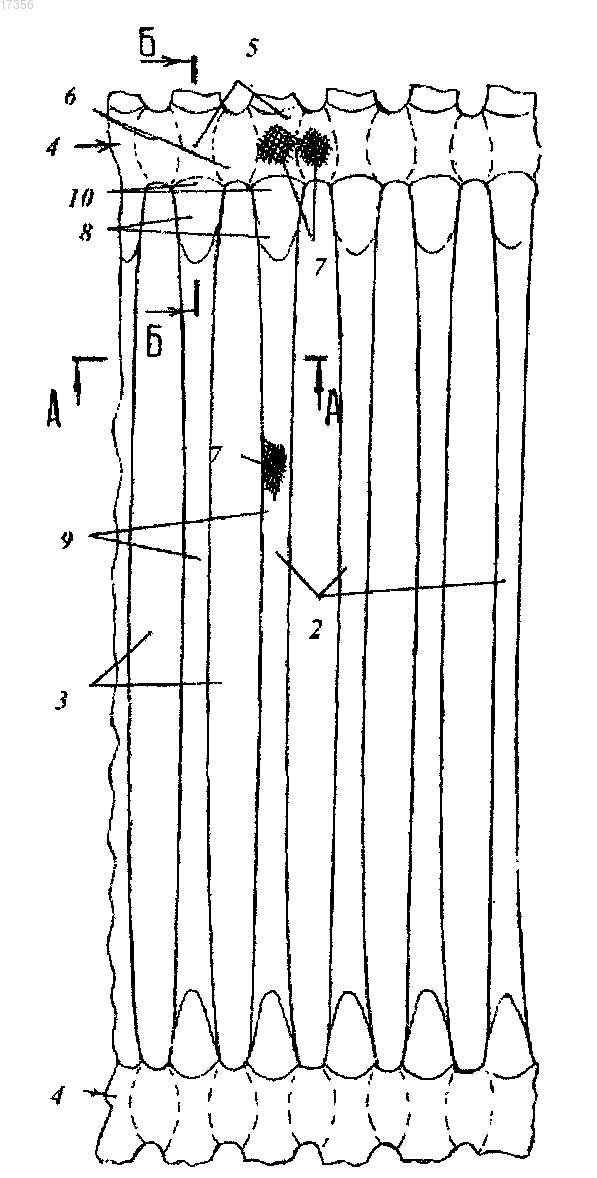

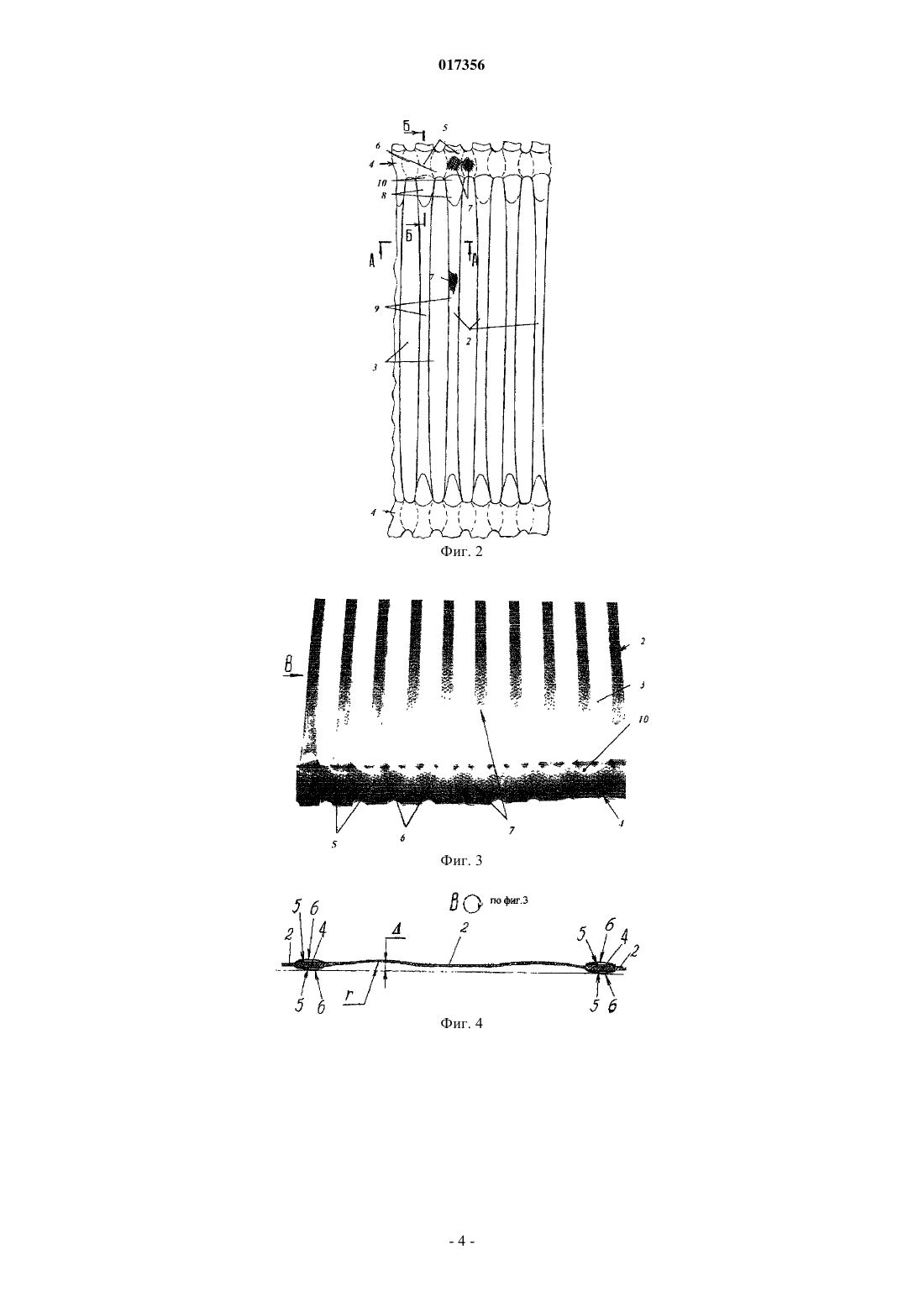

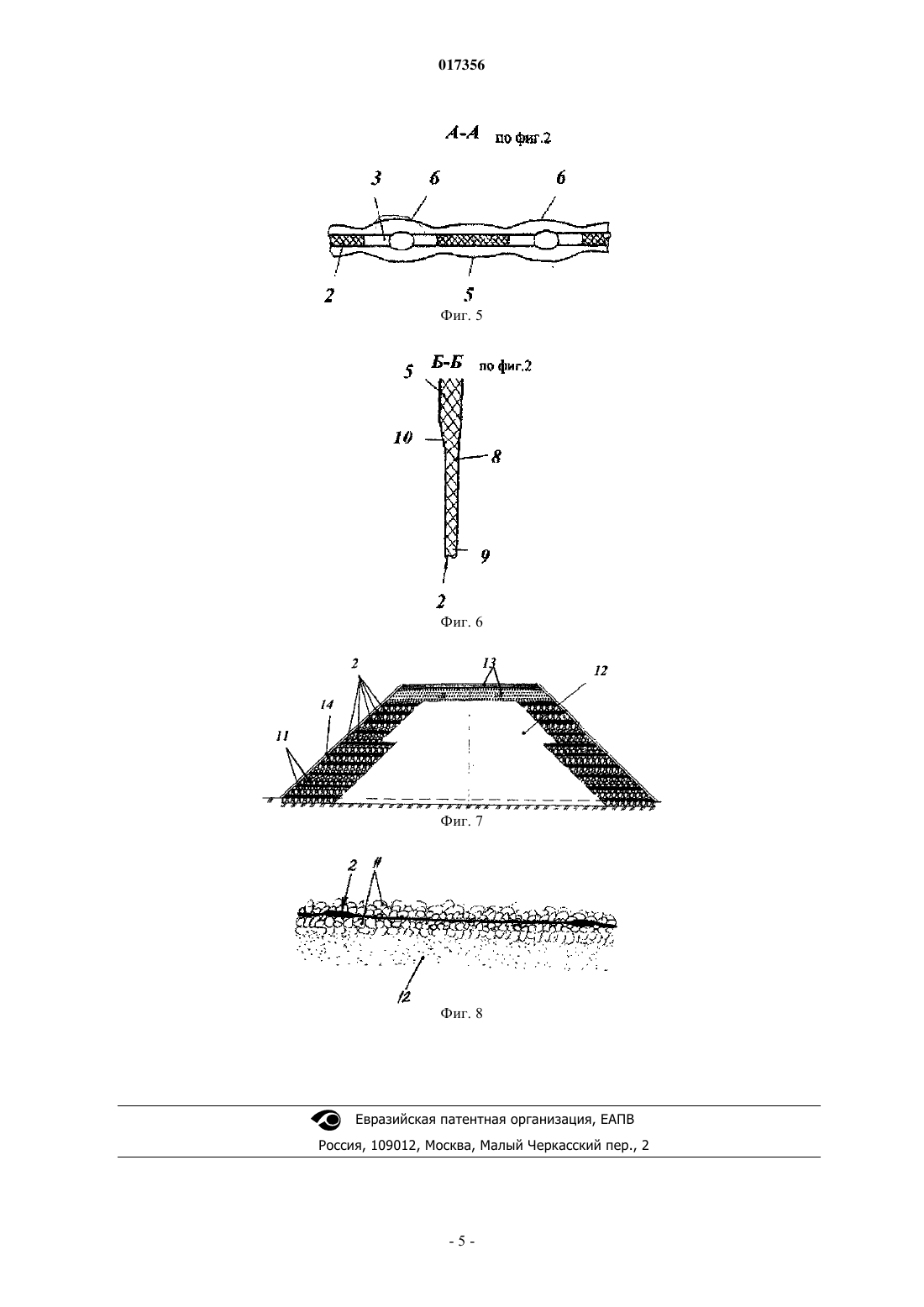

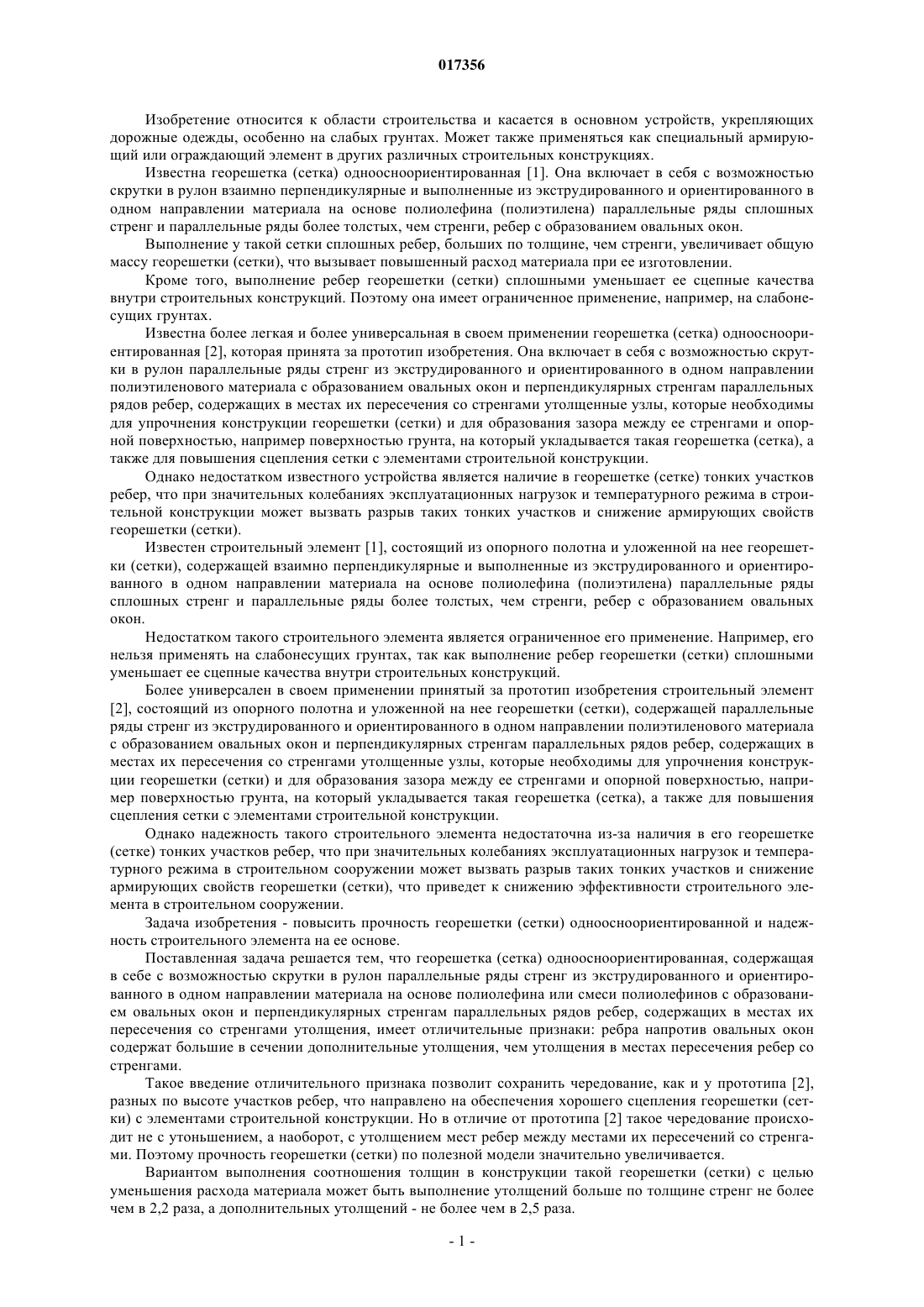

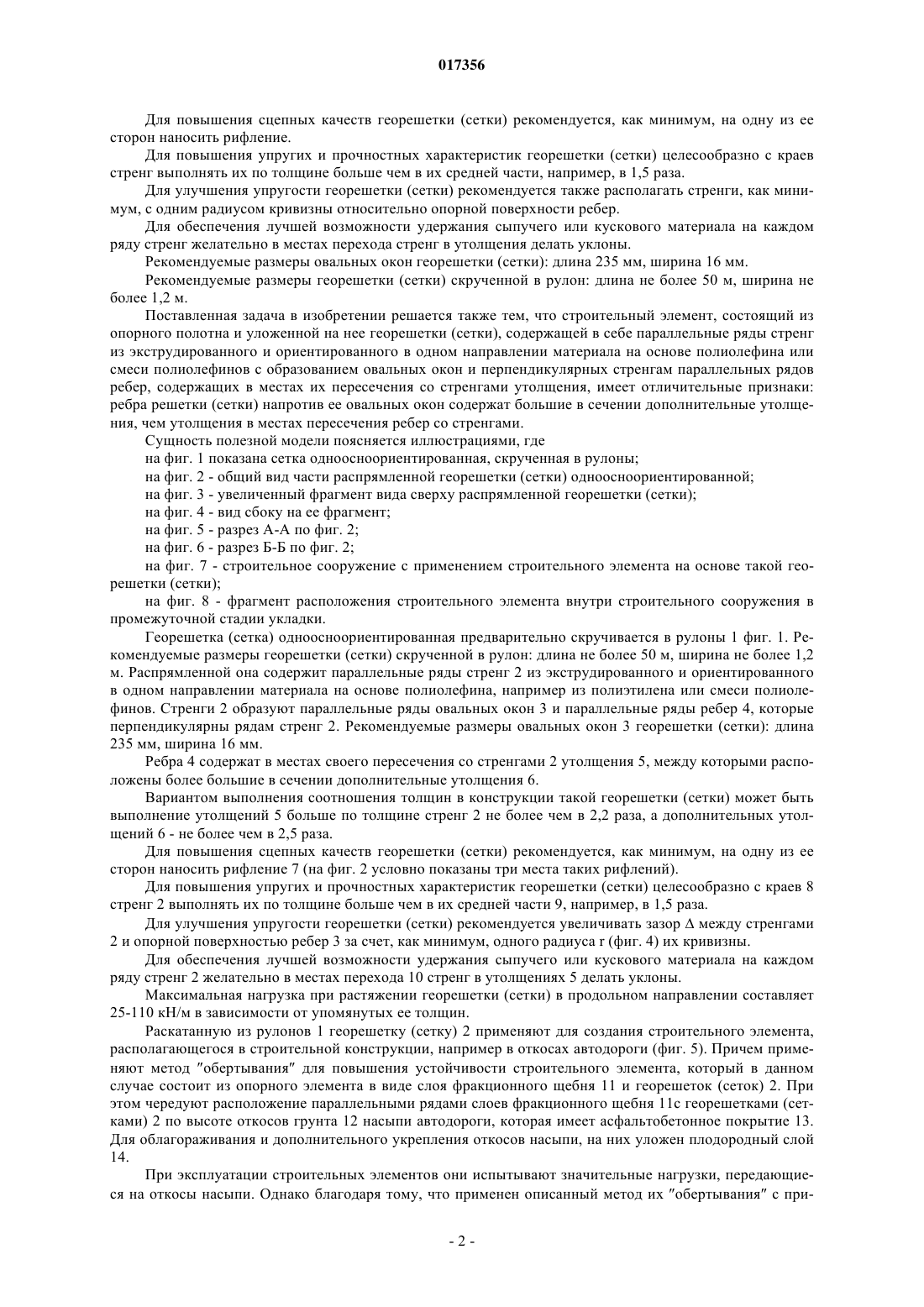

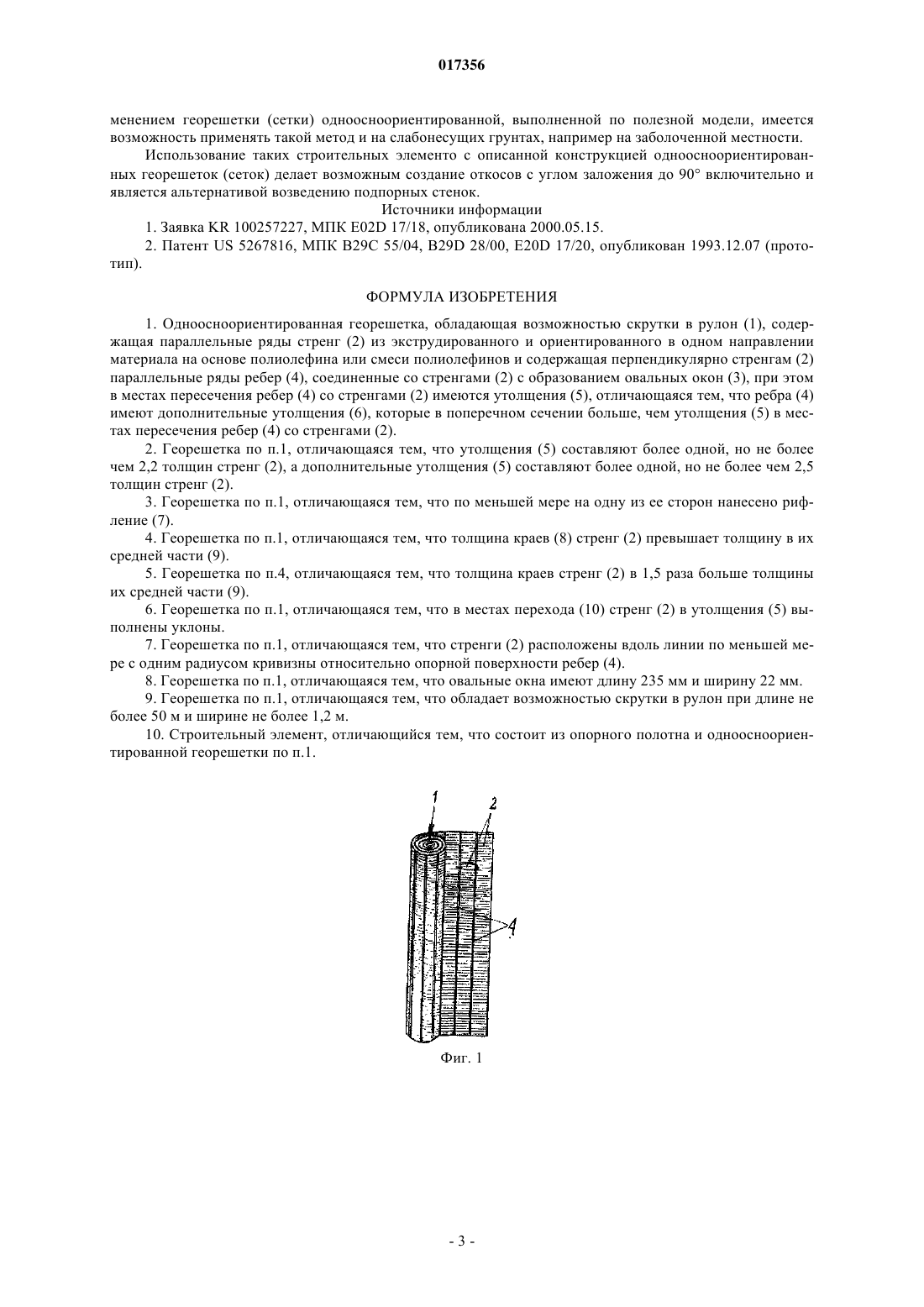

ГЕОРЕШЕТКА (СЕТКА) ОДНООСНООРИЕНТИРОВАННАЯ И СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ НА ЕЕ ОСНОВЕ Изобретение относится к области строительства и касается в основном устройств, укрепляющих дорожные одежды, особенно на слабых грунтах. Может также применяться как специальный армирующий или ограждающий элемент в других различных строительных конструкциях. Задача изобретения состоит в повышении прочности георешетки (сетки) одноосноориентированной и надежности строительного элемента на ее основе. Строительный элемент содержит опорный элемент, например слой щебня, на который уложена георешетка (сетка). Она (фиг. 2) содержит параллельные ряды стренг (2) из экструдированного и ориентированного в одном направлении материала на основе полиолефина, например из полиэтилена или смеси полиолефинов. Стренги образуют параллельные ряды овальных окон (3) и параллельные ряды ребер (4), которые перпендикулярны рядам стренг. Ребра содержат в местах своего пересечения со стренгами утолщения (5), между которыми расположены более большие в сечении дополнительные утолщения (6). Вариантом выполнения соотношения толщин в конструкции такой георешетки(сетки) может быть выполнение утолщений (5) больше по толщине стренг (2) не более чем в 2,2 раза, а дополнительных утолщений (6) - не более чем в 2,5 раза. Для повышения сцепных качеств георешетки (сетки) рекомендуется, как минимум, на одну из ее сторон наносить рифление (7). Для повышения упругих и прочностных характеристик георешетки (сетки) целесообразно с краев (8) стренг выполнять их по толщине больше чем в их средней части (9), например, в 1,5 раза. Для обеспечения лучшей возможности удержания сыпучего или кускового материала на каждом ряду стренг желательно в местах перехода (10) стренг в утолщениях (5) делать уклоны. 017356 Изобретение относится к области строительства и касается в основном устройств, укрепляющих дорожные одежды, особенно на слабых грунтах. Может также применяться как специальный армирующий или ограждающий элемент в других различных строительных конструкциях. Известна георешетка (сетка) одноосноориентированная [1]. Она включает в себя с возможностью скрутки в рулон взаимно перпендикулярные и выполненные из экструдированного и ориентированного в одном направлении материала на основе полиолефина (полиэтилена) параллельные ряды сплошных стренг и параллельные ряды более толстых, чем стренги, ребер с образованием овальных окон. Выполнение у такой сетки сплошных ребер, больших по толщине, чем стренги, увеличивает общую массу георешетки (сетки), что вызывает повышенный расход материала при ее изготовлении. Кроме того, выполнение ребер георешетки (сетки) сплошными уменьшает ее сцепные качества внутри строительных конструкций. Поэтому она имеет ограниченное применение, например, на слабонесущих грунтах. Известна более легкая и более универсальная в своем применении георешетка (сетка) одноосноориентированная [2], которая принята за прототип изобретения. Она включает в себя с возможностью скрутки в рулон параллельные ряды стренг из экструдированного и ориентированного в одном направлении полиэтиленового материала с образованием овальных окон и перпендикулярных стренгам параллельных рядов ребер, содержащих в местах их пересечения со стренгами утолщенные узлы, которые необходимы для упрочнения конструкции георешетки (сетки) и для образования зазора между ее стренгами и опорной поверхностью, например поверхностью грунта, на который укладывается такая георешетка (сетка), а также для повышения сцепления сетки с элементами строительной конструкции. Однако недостатком известного устройства является наличие в георешетке (сетке) тонких участков ребер, что при значительных колебаниях эксплуатационных нагрузок и температурного режима в строительной конструкции может вызвать разрыв таких тонких участков и снижение армирующих свойств георешетки (сетки). Известен строительный элемент [1], состоящий из опорного полотна и уложенной на нее георешетки (сетки), содержащей взаимно перпендикулярные и выполненные из экструдированного и ориентированного в одном направлении материала на основе полиолефина (полиэтилена) параллельные ряды сплошных стренг и параллельные ряды более толстых, чем стренги, ребер с образованием овальных окон. Недостатком такого строительного элемента является ограниченное его применение. Например, его нельзя применять на слабонесущих грунтах, так как выполнение ребер георешетки (сетки) сплошными уменьшает ее сцепные качества внутри строительных конструкций. Более универсален в своем применении принятый за прототип изобретения строительный элемент[2], состоящий из опорного полотна и уложенной на нее георешетки (сетки), содержащей параллельные ряды стренг из экструдированного и ориентированного в одном направлении полиэтиленового материала с образованием овальных окон и перпендикулярных стренгам параллельных рядов ребер, содержащих в местах их пересечения со стренгами утолщенные узлы, которые необходимы для упрочнения конструкции георешетки (сетки) и для образования зазора между ее стренгами и опорной поверхностью, например поверхностью грунта, на который укладывается такая георешетка (сетка), а также для повышения сцепления сетки с элементами строительной конструкции. Однако надежность такого строительного элемента недостаточна из-за наличия в его георешетке(сетке) тонких участков ребер, что при значительных колебаниях эксплуатационных нагрузок и температурного режима в строительном сооружении может вызвать разрыв таких тонких участков и снижение армирующих свойств георешетки (сетки), что приведет к снижению эффективности строительного элемента в строительном сооружении. Задача изобретения - повысить прочность георешетки (сетки) одноосноориентированной и надежность строительного элемента на ее основе. Поставленная задача решается тем, что георешетка (сетка) одноосноориентированная, содержащая в себе с возможностью скрутки в рулон параллельные ряды стренг из экструдированного и ориентированного в одном направлении материала на основе полиолефина или смеси полиолефинов с образованием овальных окон и перпендикулярных стренгам параллельных рядов ребер, содержащих в местах их пересечения со стренгами утолщения, имеет отличительные признаки: ребра напротив овальных окон содержат большие в сечении дополнительные утолщения, чем утолщения в местах пересечения ребер со стренгами. Такое введение отличительного признака позволит сохранить чередование, как и у прототипа [2],разных по высоте участков ребер, что направлено на обеспечения хорошего сцепления георешетки (сетки) с элементами строительной конструкции. Но в отличие от прототипа [2] такое чередование происходит не с утоньшением, а наоборот, с утолщением мест ребер между местами их пересечений со стренгами. Поэтому прочность георешетки (сетки) по полезной модели значительно увеличивается. Вариантом выполнения соотношения толщин в конструкции такой георешетки (сетки) с целью уменьшения расхода материала может быть выполнение утолщений больше по толщине стренг не более чем в 2,2 раза, а дополнительных утолщений - не более чем в 2,5 раза.-1 017356 Для повышения сцепных качеств георешетки (сетки) рекомендуется, как минимум, на одну из ее сторон наносить рифление. Для повышения упругих и прочностных характеристик георешетки (сетки) целесообразно с краев стренг выполнять их по толщине больше чем в их средней части, например, в 1,5 раза. Для улучшения упругости георешетки (сетки) рекомендуется также располагать стренги, как минимум, с одним радиусом кривизны относительно опорной поверхности ребер. Для обеспечения лучшей возможности удержания сыпучего или кускового материала на каждом ряду стренг желательно в местах перехода стренг в утолщения делать уклоны. Рекомендуемые размеры овальных окон георешетки (сетки): длина 235 мм, ширина 16 мм. Рекомендуемые размеры георешетки (сетки) скрученной в рулон: длина не более 50 м, ширина не более 1,2 м. Поставленная задача в изобретении решается также тем, что строительный элемент, состоящий из опорного полотна и уложенной на нее георешетки (сетки), содержащей в себе параллельные ряды стренг из экструдированного и ориентированного в одном направлении материала на основе полиолефина или смеси полиолефинов с образованием овальных окон и перпендикулярных стренгам параллельных рядов ребер, содержащих в местах их пересечения со стренгами утолщения, имеет отличительные признаки: ребра решетки (сетки) напротив ее овальных окон содержат большие в сечении дополнительные утолщения, чем утолщения в местах пересечения ребер со стренгами. Сущность полезной модели поясняется иллюстрациями, где на фиг. 1 показана сетка одноосноориентированная, скрученная в рулоны; на фиг. 2 - общий вид части распрямленной георешетки (сетки) одноосноориентированной; на фиг. 3 - увеличенный фрагмент вида сверху распрямленной георешетки (сетки); на фиг. 4 - вид сбоку на ее фрагмент; на фиг. 5 - разрез А-А по фиг. 2; на фиг. 6 - разрез Б-Б по фиг. 2; на фиг. 7 - строительное сооружение с применением строительного элемента на основе такой георешетки (сетки); на фиг. 8 - фрагмент расположения строительного элемента внутри строительного сооружения в промежуточной стадии укладки. Георешетка (сетка) одноосноориентированная предварительно скручивается в рулоны 1 фиг. 1. Рекомендуемые размеры георешетки (сетки) скрученной в рулон: длина не более 50 м, ширина не более 1,2 м. Распрямленной она содержит параллельные ряды стренг 2 из экструдированного и ориентированного в одном направлении материала на основе полиолефина, например из полиэтилена или смеси полиолефинов. Стренги 2 образуют параллельные ряды овальных окон 3 и параллельные ряды ребер 4, которые перпендикулярны рядам стренг 2. Рекомендуемые размеры овальных окон 3 георешетки (сетки): длина 235 мм, ширина 16 мм. Ребра 4 содержат в местах своего пересечения со стренгами 2 утолщения 5, между которыми расположены более большие в сечении дополнительные утолщения 6. Вариантом выполнения соотношения толщин в конструкции такой георешетки (сетки) может быть выполнение утолщений 5 больше по толщине стренг 2 не более чем в 2,2 раза, а дополнительных утолщений 6 - не более чем в 2,5 раза. Для повышения сцепных качеств георешетки (сетки) рекомендуется, как минимум, на одну из ее сторон наносить рифление 7 (на фиг. 2 условно показаны три места таких рифлений). Для повышения упругих и прочностных характеристик георешетки (сетки) целесообразно с краев 8 стренг 2 выполнять их по толщине больше чем в их средней части 9, например, в 1,5 раза. Для улучшения упругости георешетки (сетки) рекомендуется увеличивать зазормежду стренгами 2 и опорной поверхностью ребер 3 за счет, как минимум, одного радиуса r (фиг. 4) их кривизны. Для обеспечения лучшей возможности удержания сыпучего или кускового материала на каждом ряду стренг 2 желательно в местах перехода 10 стренг в утолщениях 5 делать уклоны. Максимальная нагрузка при растяжении георешетки (сетки) в продольном направлении составляет 25-110 кН/м в зависимости от упомянутых ее толщин. Раскатанную из рулонов 1 георешетку (сетку) 2 применяют для создания строительного элемента,располагающегося в строительной конструкции, например в откосах автодороги (фиг. 5). Причем применяют метод обертывания для повышения устойчивости строительного элемента, который в данном случае состоит из опорного элемента в виде слоя фракционного щебня 11 и георешеток (сеток) 2. При этом чередуют расположение параллельными рядами слоев фракционного щебня 11 с георешетками (сетками) 2 по высоте откосов грунта 12 насыпи автодороги, которая имеет асфальтобетонное покрытие 13. Для облагораживания и дополнительного укрепления откосовнасыпи, на них уложен плодородный слой 14. При эксплуатации строительных элементов они испытывают значительные нагрузки, передающиеся на откосы насыпи. Однако благодаря тому, что применен описанный метод их обертывания с при-2 017356 менением георешетки (сетки) одноосноориентированной, выполненной по полезной модели, имеется возможность применять такой метод и на слабонесущих грунтах, например на заболоченной местности. Использование таких строительных элементо с описанной конструкцией одноосноориентированных георешеток (сеток) делает возможным создание откосов с углом заложения до 90 включительно и является альтернативой возведению подпорных стенок. Источники информации 1. Заявка KR 100257227, МПК E02D 17/18, опубликована 2000.05.15. 2. Патент US 5267816, МПК В 29 С 55/04, B29D 28/00, E20D 17/20, опубликован 1993.12.07 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноосноориентированная георешетка, обладающая возможностью скрутки в рулон (1), содержащая параллельные ряды стренг (2) из экструдированного и ориентированного в одном направлении материала на основе полиолефина или смеси полиолефинов и содержащая перпендикулярно стренгам (2) параллельные ряды ребер (4), соединенные со стренгами (2) с образованием овальных окон (3), при этом в местах пересечения ребер (4) со стренгами (2) имеются утолщения (5), отличающаяся тем, что ребра (4) имеют дополнительные утолщения (6), которые в поперечном сечении больше, чем утолщения (5) в местах пересечения ребер (4) со стренгами (2). 2. Георешетка по п.1, отличающаяся тем, что утолщения (5) составляют более одной, но не более чем 2,2 толщин стренг (2), а дополнительные утолщения (5) составляют более одной, но не более чем 2,5 толщин стренг (2). 3. Георешетка по п.1, отличающаяся тем, что по меньшей мере на одну из ее сторон нанесено рифление (7). 4. Георешетка по п.1, отличающаяся тем, что толщина краев (8) стренг (2) превышает толщину в их средней части (9). 5. Георешетка по п.4, отличающаяся тем, что толщина краев стренг (2) в 1,5 раза больше толщины их средней части (9). 6. Георешетка по п.1, отличающаяся тем, что в местах перехода (10) стренг (2) в утолщения (5) выполнены уклоны. 7. Георешетка по п.1, отличающаяся тем, что стренги (2) расположены вдоль линии по меньшей мере с одним радиусом кривизны относительно опорной поверхности ребер (4). 8. Георешетка по п.1, отличающаяся тем, что овальные окна имеют длину 235 мм и ширину 22 мм. 9. Георешетка по п.1, отличающаяся тем, что обладает возможностью скрутки в рулон при длине не более 50 м и ширине не более 1,2 м. 10. Строительный элемент, отличающийся тем, что состоит из опорного полотна и одноосноориентированной георешетки по п.1.
