Столб и конструкция, содержащая столб

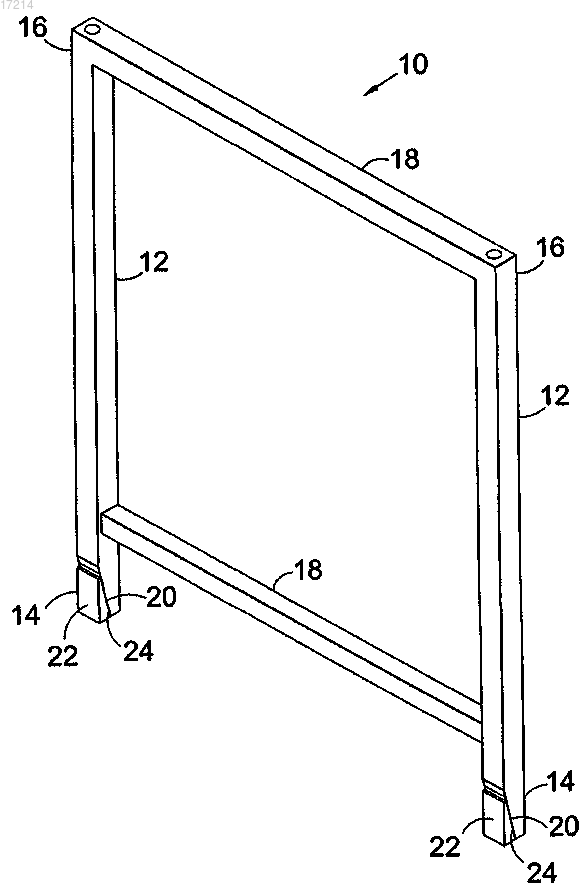

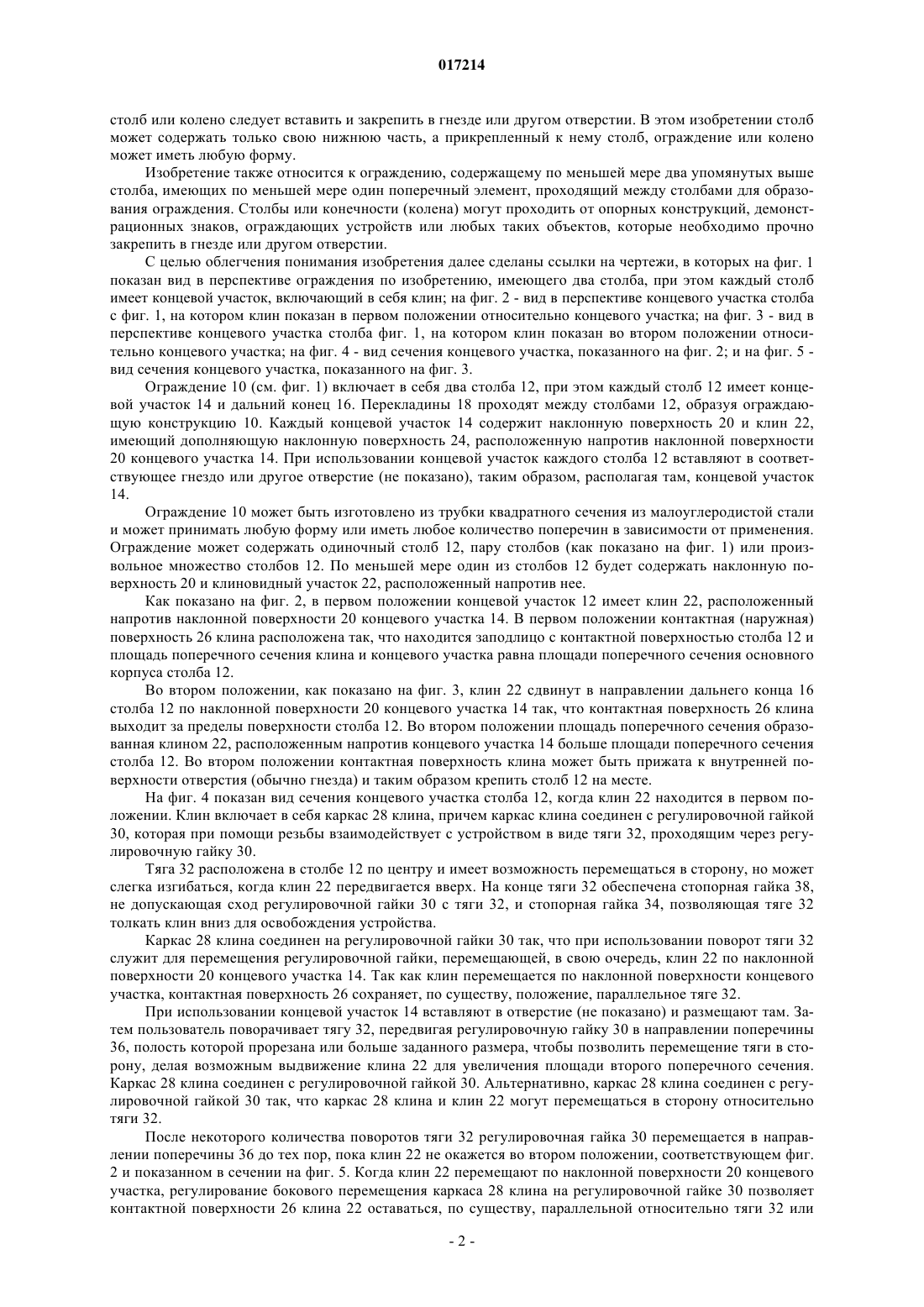

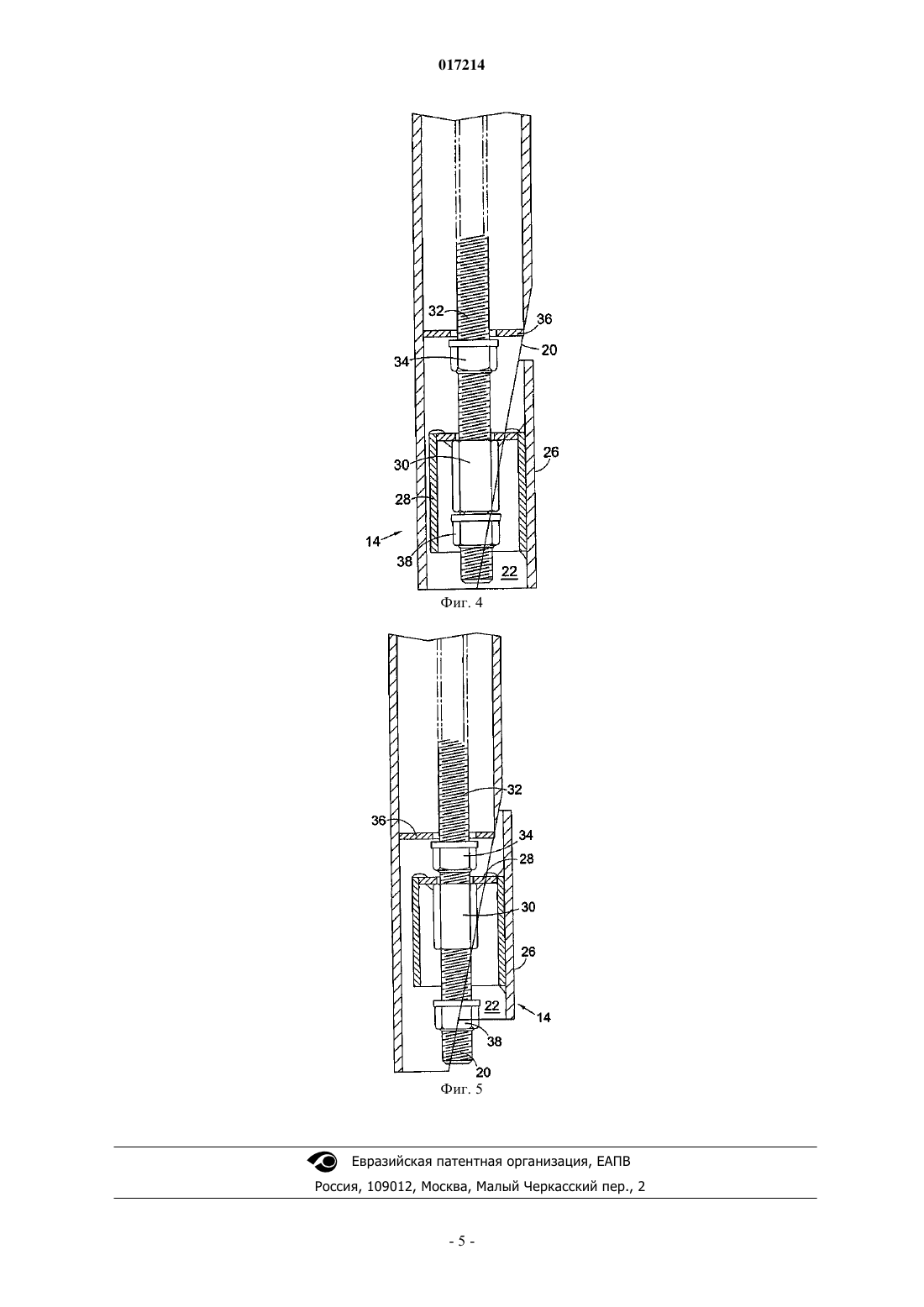

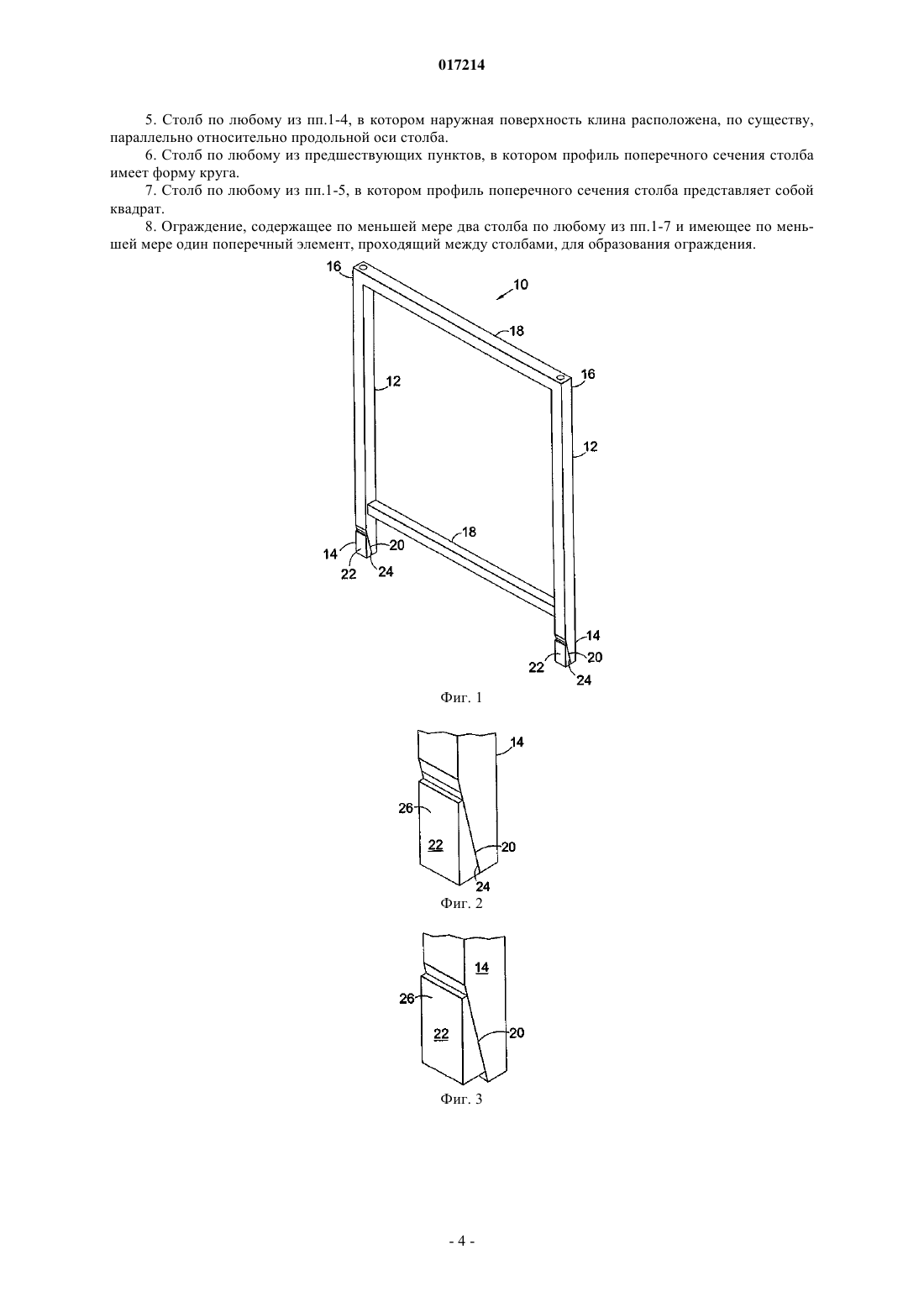

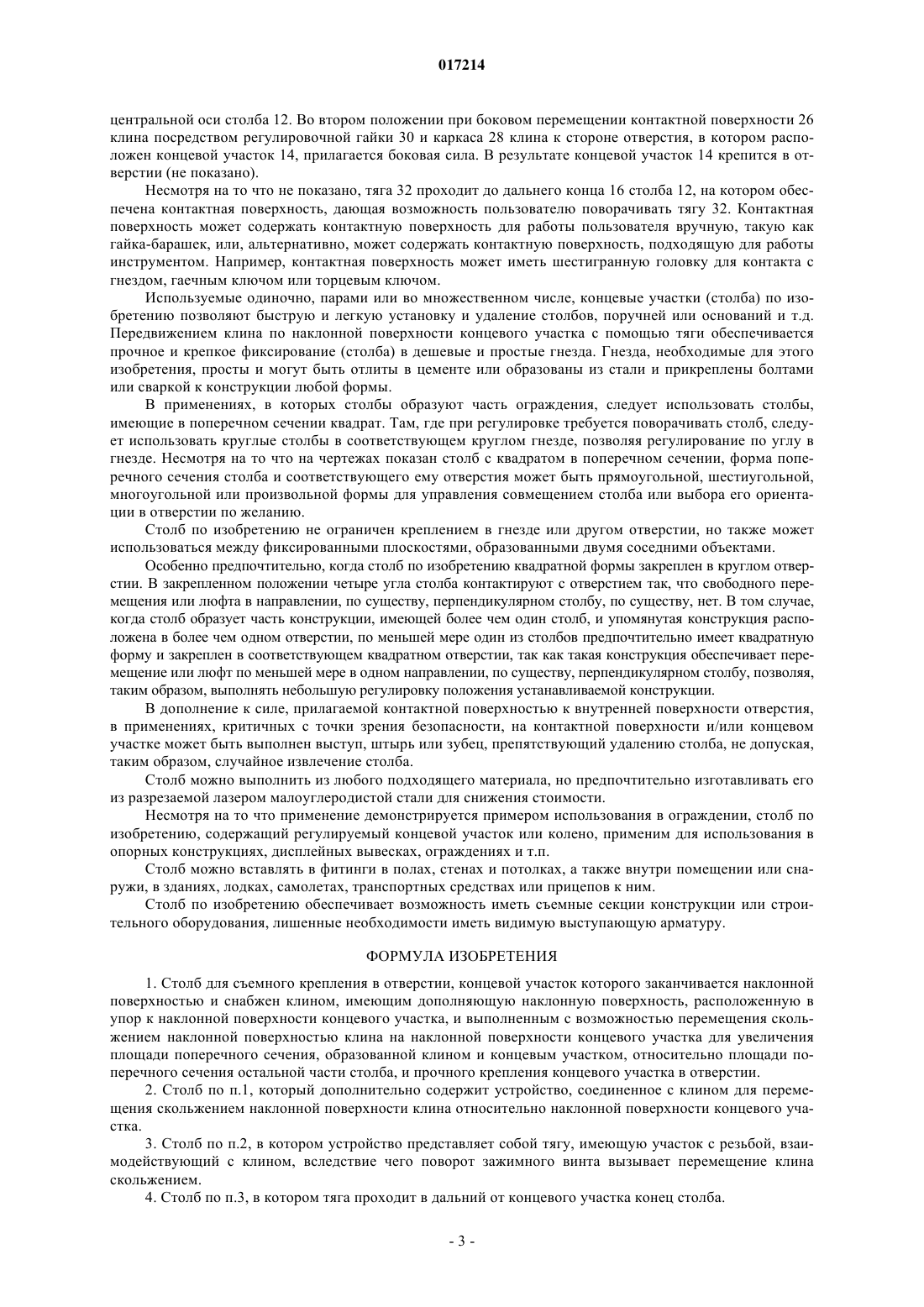

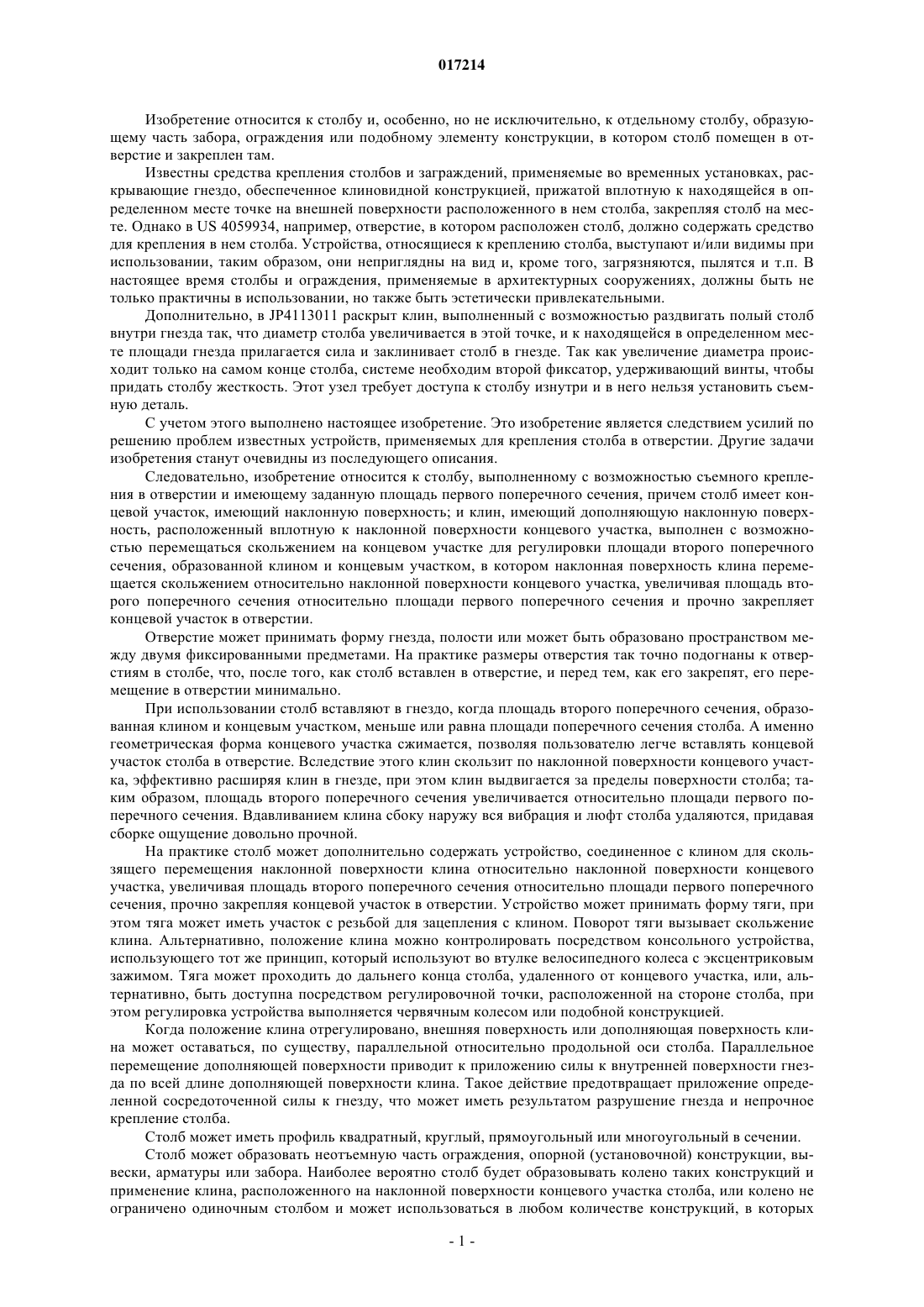

Изобретение касается столба (12), выполненного с возможностью съемно крепиться в отверстии и имеющего заданную первую площадь поперечного сечения. Столб включает в себя концевой участок (14), имеющий наклонную поверхность (20), и клин (22), имеющий дополняющую наклонную поверхность, расположенную вплотную к наклонной поверхности концевого участка. Клин (22) выполнен с возможностью перемещения скольжением на концевом участке (14) для регулировки площади второго поперечного сечения, образованной клином и концевым участком. Наклонная поверхность клина перемещается скольжением относительно наклонной поверхности(20) концевого участка (14), увеличивая площадь второго поперечного сечения относительно площади первого поперечного сечения для прочного крепления концевого участка (14) в отверстии. Столб может дополнительно содержать устройство (32), соединенное с клином для скользящего перемещения наклонной поверхности клина относительно наклонной поверхности концевого участка, увеличивая площадь второго поперечного сечения относительно площади первого поперечного сечения, прочно закрепляя концевой участок в отверстии. Устройство может быть тягой, имеющей участок с резьбой, взаимодействующий с клином, вследствие чего поворот тяги вызывает скольжение клина. 017214 Изобретение относится к столбу и, особенно, но не исключительно, к отдельному столбу, образующему часть забора, ограждения или подобному элементу конструкции, в котором столб помещен в отверстие и закреплен там. Известны средства крепления столбов и заграждений, применяемые во временных установках, раскрывающие гнездо, обеспеченное клиновидной конструкцией, прижатой вплотную к находящейся в определенном месте точке на внешней поверхности расположенного в нем столба, закрепляя столб на месте. Однако в US 4059934, например, отверстие, в котором расположен столб, должно содержать средство для крепления в нем столба. Устройства, относящиеся к креплению столба, выступают и/или видимы при использовании, таким образом, они неприглядны на вид и, кроме того, загрязняются, пылятся и т.п. В настоящее время столбы и ограждения, применяемые в архитектурных сооружениях, должны быть не только практичны в использовании, но также быть эстетически привлекательными. Дополнительно, в JP4113011 раскрыт клин, выполненный с возможностью раздвигать полый столб внутри гнезда так, что диаметр столба увеличивается в этой точке, и к находящейся в определенном месте площади гнезда прилагается сила и заклинивает столб в гнезде. Так как увеличение диаметра происходит только на самом конце столба, системе необходим второй фиксатор, удерживающий винты, чтобы придать столбу жесткость. Этот узел требует доступа к столбу изнутри и в него нельзя установить съемную деталь. С учетом этого выполнено настоящее изобретение. Это изобретение является следствием усилий по решению проблем известных устройств, применяемых для крепления столба в отверстии. Другие задачи изобретения станут очевидны из последующего описания. Следовательно, изобретение относится к столбу, выполненному с возможностью съемного крепления в отверстии и имеющему заданную площадь первого поперечного сечения, причем столб имеет концевой участок, имеющий наклонную поверхность; и клин, имеющий дополняющую наклонную поверхность, расположенный вплотную к наклонной поверхности концевого участка, выполнен с возможностью перемещаться скольжением на концевом участке для регулировки площади второго поперечного сечения, образованной клином и концевым участком, в котором наклонная поверхность клина перемещается скольжением относительно наклонной поверхности концевого участка, увеличивая площадь второго поперечного сечения относительно площади первого поперечного сечения и прочно закрепляет концевой участок в отверстии. Отверстие может принимать форму гнезда, полости или может быть образовано пространством между двумя фиксированными предметами. На практике размеры отверстия так точно подогнаны к отверстиям в столбе, что, после того, как столб вставлен в отверстие, и перед тем, как его закрепят, его перемещение в отверстии минимально. При использовании столб вставляют в гнездо, когда площадь второго поперечного сечения, образованная клином и концевым участком, меньше или равна площади поперечного сечения столба. А именно геометрическая форма концевого участка сжимается, позволяя пользователю легче вставлять концевой участок столба в отверстие. Вследствие этого клин скользит по наклонной поверхности концевого участка, эффективно расширяя клин в гнезде, при этом клин выдвигается за пределы поверхности столба; таким образом, площадь второго поперечного сечения увеличивается относительно площади первого поперечного сечения. Вдавливанием клина сбоку наружу вся вибрация и люфт столба удаляются, придавая сборке ощущение довольно прочной. На практике столб может дополнительно содержать устройство, соединенное с клином для скользящего перемещения наклонной поверхности клина относительно наклонной поверхности концевого участка, увеличивая площадь второго поперечного сечения относительно площади первого поперечного сечения, прочно закрепляя концевой участок в отверстии. Устройство может принимать форму тяги, при этом тяга может иметь участок с резьбой для зацепления с клином. Поворот тяги вызывает скольжение клина. Альтернативно, положение клина можно контролировать посредством консольного устройства,использующего тот же принцип, который используют во втулке велосипедного колеса с эксцентриковым зажимом. Тяга может проходить до дальнего конца столба, удаленного от концевого участка, или, альтернативно, быть доступна посредством регулировочной точки, расположенной на стороне столба, при этом регулировка устройства выполняется червячным колесом или подобной конструкцией. Когда положение клина отрегулировано, внешняя поверхность или дополняющая поверхность клина может оставаться, по существу, параллельной относительно продольной оси столба. Параллельное перемещение дополняющей поверхности приводит к приложению силы к внутренней поверхности гнезда по всей длине дополняющей поверхности клина. Такое действие предотвращает приложение определенной сосредоточенной силы к гнезду, что может иметь результатом разрушение гнезда и непрочное крепление столба. Столб может иметь профиль квадратный, круглый, прямоугольный или многоугольный в сечении. Столб может образовать неотъемную часть ограждения, опорной (установочной) конструкции, вывески, арматуры или забора. Наиболее вероятно столб будет образовывать колено таких конструкций и применение клина, расположенного на наклонной поверхности концевого участка столба, или колено не ограничено одиночным столбом и может использоваться в любом количестве конструкций, в которых-1 017214 столб или колено следует вставить и закрепить в гнезде или другом отверстии. В этом изобретении столб может содержать только свою нижнюю часть, а прикрепленный к нему столб, ограждение или колено может иметь любую форму. Изобретение также относится к ограждению, содержащему по меньшей мере два упомянутых выше столба, имеющих по меньшей мере один поперечный элемент, проходящий между столбами для образования ограждения. Столбы или конечности (колена) могут проходить от опорных конструкций, демонстрационных знаков, ограждающих устройств или любых таких объектов, которые необходимо прочно закрепить в гнезде или другом отверстии. С целью облегчения понимания изобретения далее сделаны ссылки на чертежи, в которых на фиг. 1 показан вид в перспективе ограждения по изобретению, имеющего два столба, при этом каждый столб имеет концевой участок, включающий в себя клин; на фиг. 2 - вид в перспективе концевого участка столба с фиг. 1, на котором клин показан в первом положении относительно концевого участка; на фиг. 3 - вид в перспективе концевого участка столба фиг. 1, на котором клин показан во втором положении относительно концевого участка; на фиг. 4 - вид сечения концевого участка, показанного на фиг. 2; и на фиг. 5 вид сечения концевого участка, показанного на фиг. 3. Ограждение 10 (см. фиг. 1) включает в себя два столба 12, при этом каждый столб 12 имеет концевой участок 14 и дальний конец 16. Перекладины 18 проходят между столбами 12, образуя ограждающую конструкцию 10. Каждый концевой участок 14 содержит наклонную поверхность 20 и клин 22,имеющий дополняющую наклонную поверхность 24, расположенную напротив наклонной поверхности 20 концевого участка 14. При использовании концевой участок каждого столба 12 вставляют в соответствующее гнездо или другое отверстие (не показано), таким образом, располагая там, концевой участок 14. Ограждение 10 может быть изготовлено из трубки квадратного сечения из малоуглеродистой стали и может принимать любую форму или иметь любое количество поперечин в зависимости от применения. Ограждение может содержать одиночный столб 12, пару столбов (как показано на фиг. 1) или произвольное множество столбов 12. По меньшей мере один из столбов 12 будет содержать наклонную поверхность 20 и клиновидный участок 22, расположенный напротив нее. Как показано на фиг. 2, в первом положении концевой участок 12 имеет клин 22, расположенный напротив наклонной поверхности 20 концевого участка 14. В первом положении контактная (наружная) поверхность 26 клина расположена так, что находится заподлицо с контактной поверхностью столба 12 и площадь поперечного сечения клина и концевого участка равна площади поперечного сечения основного корпуса столба 12. Во втором положении, как показано на фиг. 3, клин 22 сдвинут в направлении дальнего конца 16 столба 12 по наклонной поверхности 20 концевого участка 14 так, что контактная поверхность 26 клина выходит за пределы поверхности столба 12. Во втором положении площадь поперечного сечения образованная клином 22, расположенным напротив концевого участка 14 больше площади поперечного сечения столба 12. Во втором положении контактная поверхность клина может быть прижата к внутренней поверхности отверстия (обычно гнезда) и таким образом крепить столб 12 на месте. На фиг. 4 показан вид сечения концевого участка столба 12, когда клин 22 находится в первом положении. Клин включает в себя каркас 28 клина, причем каркас клина соединен с регулировочной гайкой 30, которая при помощи резьбы взаимодействует с устройством в виде тяги 32, проходящим через регулировочную гайку 30. Тяга 32 расположена в столбе 12 по центру и имеет возможность перемещаться в сторону, но может слегка изгибаться, когда клин 22 передвигается вверх. На конце тяги 32 обеспечена стопорная гайка 38,не допускающая сход регулировочной гайки 30 с тяги 32, и стопорная гайка 34, позволяющая тяге 32 толкать клин вниз для освобождения устройства. Каркас 28 клина соединен на регулировочной гайки 30 так, что при использовании поворот тяги 32 служит для перемещения регулировочной гайки, перемещающей, в свою очередь, клин 22 по наклонной поверхности 20 концевого участка 14. Так как клин перемещается по наклонной поверхности концевого участка, контактная поверхность 26 сохраняет, по существу, положение, параллельное тяге 32. При использовании концевой участок 14 вставляют в отверстие (не показано) и размещают там. Затем пользователь поворачивает тягу 32, передвигая регулировочную гайку 30 в направлении поперечины 36, полость которой прорезана или больше заданного размера, чтобы позволить перемещение тяги в сторону, делая возможным выдвижение клина 22 для увеличения площади второго поперечного сечения. Каркас 28 клина соединен с регулировочной гайкой 30. Альтернативно, каркас 28 клина соединен с регулировочной гайкой 30 так, что каркас 28 клина и клин 22 могут перемещаться в сторону относительно тяги 32. После некоторого количества поворотов тяги 32 регулировочная гайка 30 перемещается в направлении поперечины 36 до тех пор, пока клин 22 не окажется во втором положении, соответствующем фиг. 2 и показанном в сечении на фиг. 5. Когда клин 22 перемещают по наклонной поверхности 20 концевого участка, регулирование бокового перемещения каркаса 28 клина на регулировочной гайке 30 позволяет контактной поверхности 26 клина 22 оставаться, по существу, параллельной относительно тяги 32 или-2 017214 центральной оси столба 12. Во втором положении при боковом перемещении контактной поверхности 26 клина посредством регулировочной гайки 30 и каркаса 28 клина к стороне отверстия, в котором расположен концевой участок 14, прилагается боковая сила. В результате концевой участок 14 крепится в отверстии (не показано). Несмотря на то что не показано, тяга 32 проходит до дальнего конца 16 столба 12, на котором обеспечена контактная поверхность, дающая возможность пользователю поворачивать тягу 32. Контактная поверхность может содержать контактную поверхность для работы пользователя вручную, такую как гайка-барашек, или, альтернативно, может содержать контактную поверхность, подходящую для работы инструментом. Например, контактная поверхность может иметь шестигранную головку для контакта с гнездом, гаечным ключом или торцевым ключом. Используемые одиночно, парами или во множественном числе, концевые участки (столба) по изобретению позволяют быструю и легкую установку и удаление столбов, поручней или оснований и т.д. Передвижением клина по наклонной поверхности концевого участка с помощью тяги обеспечивается прочное и крепкое фиксирование (столба) в дешевые и простые гнезда. Гнезда, необходимые для этого изобретения, просты и могут быть отлиты в цементе или образованы из стали и прикреплены болтами или сваркой к конструкции любой формы. В применениях, в которых столбы образуют часть ограждения, следует использовать столбы,имеющие в поперечном сечении квадрат. Там, где при регулировке требуется поворачивать столб, следует использовать круглые столбы в соответствующем круглом гнезде, позволяя регулирование по углу в гнезде. Несмотря на то что на чертежах показан столб с квадратом в поперечном сечении, форма поперечного сечения столба и соответствующего ему отверстия может быть прямоугольной, шестиугольной,многоугольной или произвольной формы для управления совмещением столба или выбора его ориентации в отверстии по желанию. Столб по изобретению не ограничен креплением в гнезде или другом отверстии, но также может использоваться между фиксированными плоскостями, образованными двумя соседними объектами. Особенно предпочтительно, когда столб по изобретению квадратной формы закреплен в круглом отверстии. В закрепленном положении четыре угла столба контактируют с отверстием так, что свободного перемещения или люфта в направлении, по существу, перпендикулярном столбу, по существу, нет. В том случае,когда столб образует часть конструкции, имеющей более чем один столб, и упомянутая конструкция расположена в более чем одном отверстии, по меньшей мере один из столбов предпочтительно имеет квадратную форму и закреплен в соответствующем квадратном отверстии, так как такая конструкция обеспечивает перемещение или люфт по меньшей мере в одном направлении, по существу, перпендикулярном столбу, позволяя,таким образом, выполнять небольшую регулировку положения устанавливаемой конструкции. В дополнение к силе, прилагаемой контактной поверхностью к внутренней поверхности отверстия,в применениях, критичных с точки зрения безопасности, на контактной поверхности и/или концевом участке может быть выполнен выступ, штырь или зубец, препятствующий удалению столба, не допуская,таким образом, случайное извлечение столба. Столб можно выполнить из любого подходящего материала, но предпочтительно изготавливать его из разрезаемой лазером малоуглеродистой стали для снижения стоимости. Несмотря на то что применение демонстрируется примером использования в ограждении, столб по изобретению, содержащий регулируемый концевой участок или колено, применим для использования в опорных конструкциях, дисплейных вывесках, ограждениях и т.п. Столб можно вставлять в фитинги в полах, стенах и потолках, а также внутри помещении или снаружи, в зданиях, лодках, самолетах, транспортных средствах или прицепов к ним. Столб по изобретению обеспечивает возможность иметь съемные секции конструкции или строительного оборудования, лишенные необходимости иметь видимую выступающую арматуру. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Столб для съемного крепления в отверстии, концевой участок которого заканчивается наклонной поверхностью и снабжен клином, имеющим дополняющую наклонную поверхность, расположенную в упор к наклонной поверхности концевого участка, и выполненным с возможностью перемещения скольжением наклонной поверхностью клина на наклонной поверхности концевого участка для увеличения площади поперечного сечения, образованной клином и концевым участком, относительно площади поперечного сечения остальной части столба, и прочного крепления концевого участка в отверстии. 2. Столб по п.1, который дополнительно содержит устройство, соединенное с клином для перемещения скольжением наклонной поверхности клина относительно наклонной поверхности концевого участка. 3. Столб по п.2, в котором устройство представляет собой тягу, имеющую участок с резьбой, взаимодействующий с клином, вследствие чего поворот зажимного винта вызывает перемещение клина скольжением. 4. Столб по п.3, в котором тяга проходит в дальний от концевого участка конец столба.-3 017214 5. Столб по любому из пп.1-4, в котором наружная поверхность клина расположена, по существу,параллельно относительно продольной оси столба. 6. Столб по любому из предшествующих пунктов, в котором профиль поперечного сечения столба имеет форму круга. 7. Столб по любому из пп.1-5, в котором профиль поперечного сечения столба представляет собой квадрат. 8. Ограждение, содержащее по меньшей мере два столба по любому из пп.1-7 и имеющее по меньшей мере один поперечный элемент, проходящий между столбами, для образования ограждения.
