Печь для плавки во взвешенном слое

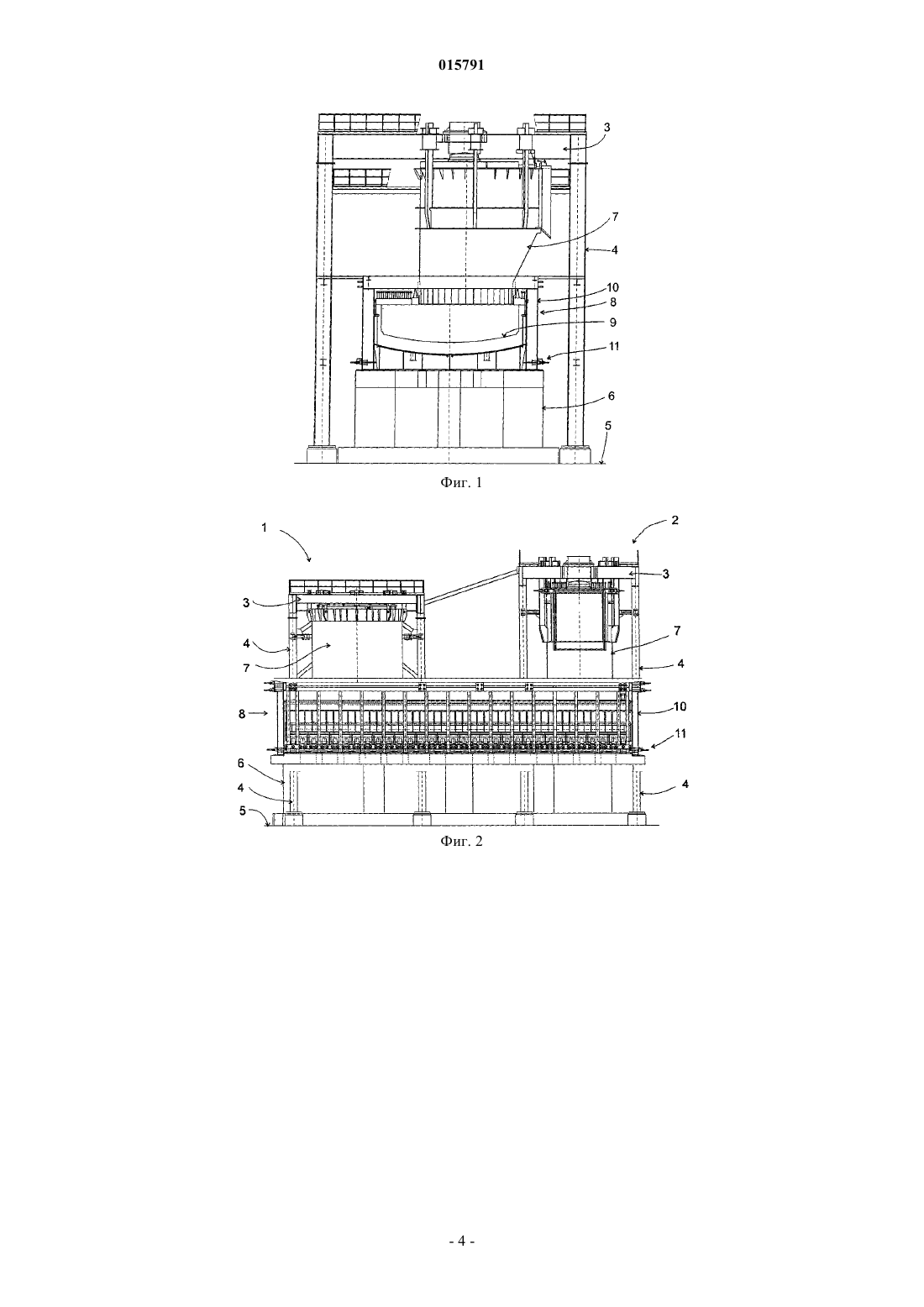

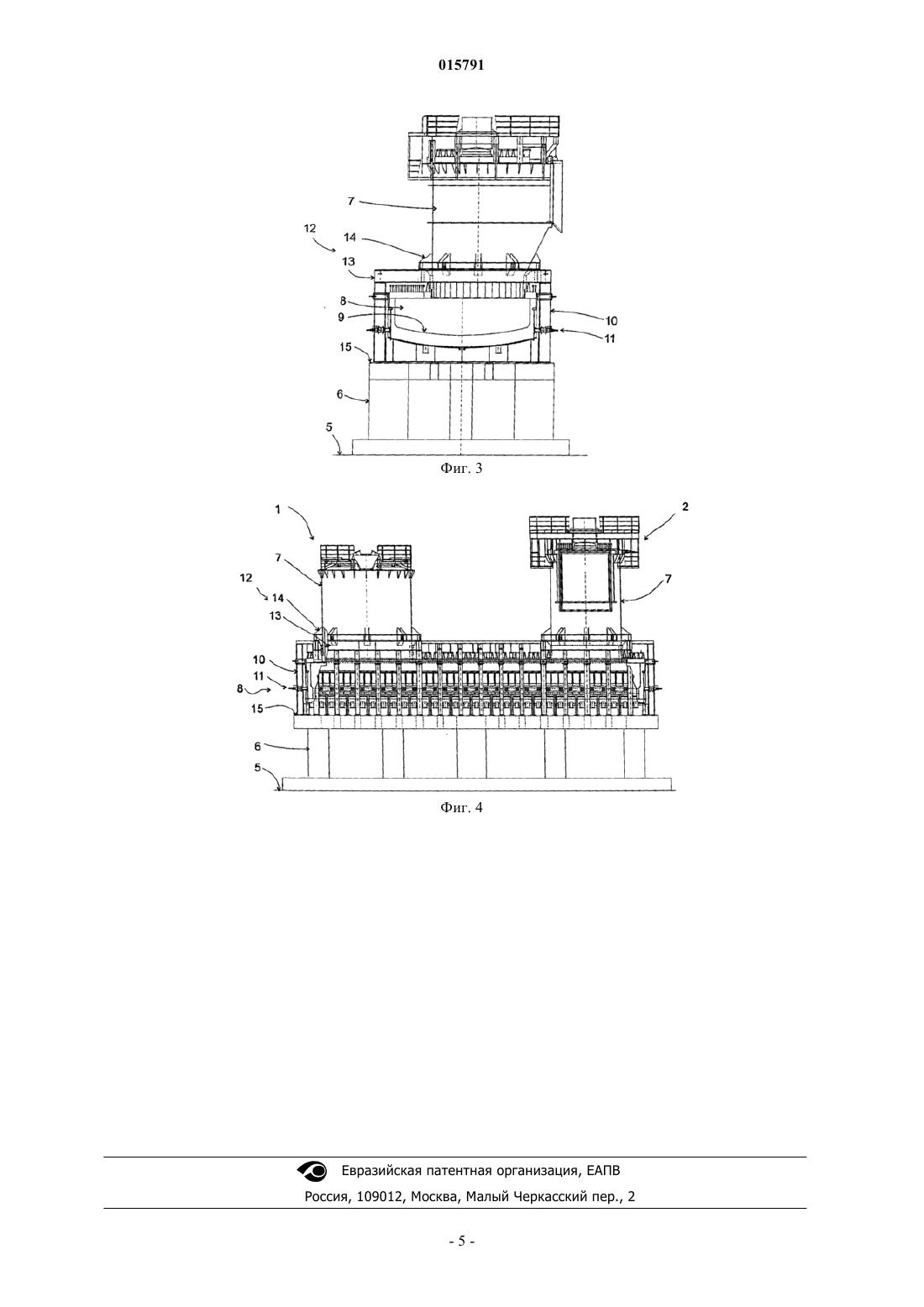

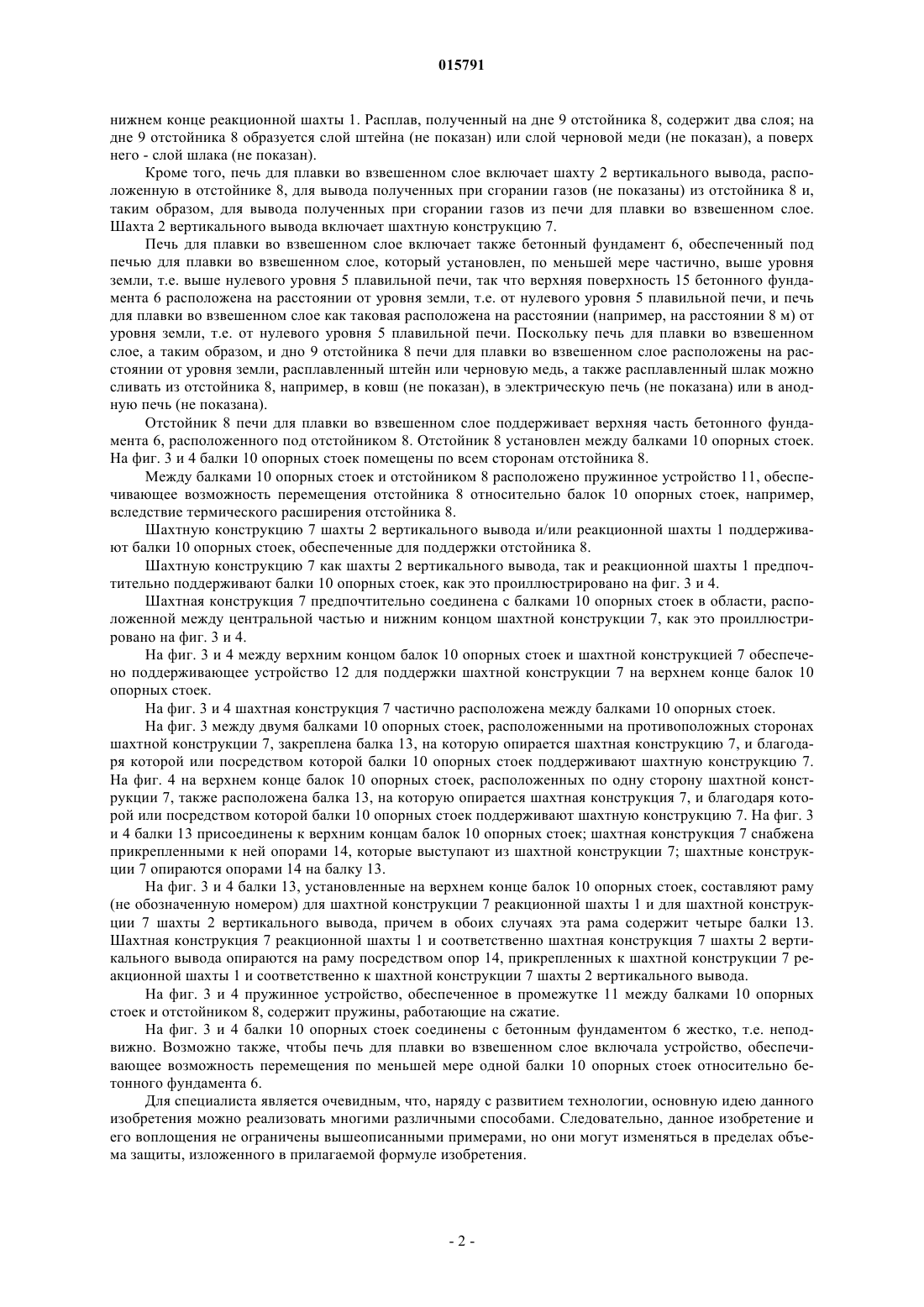

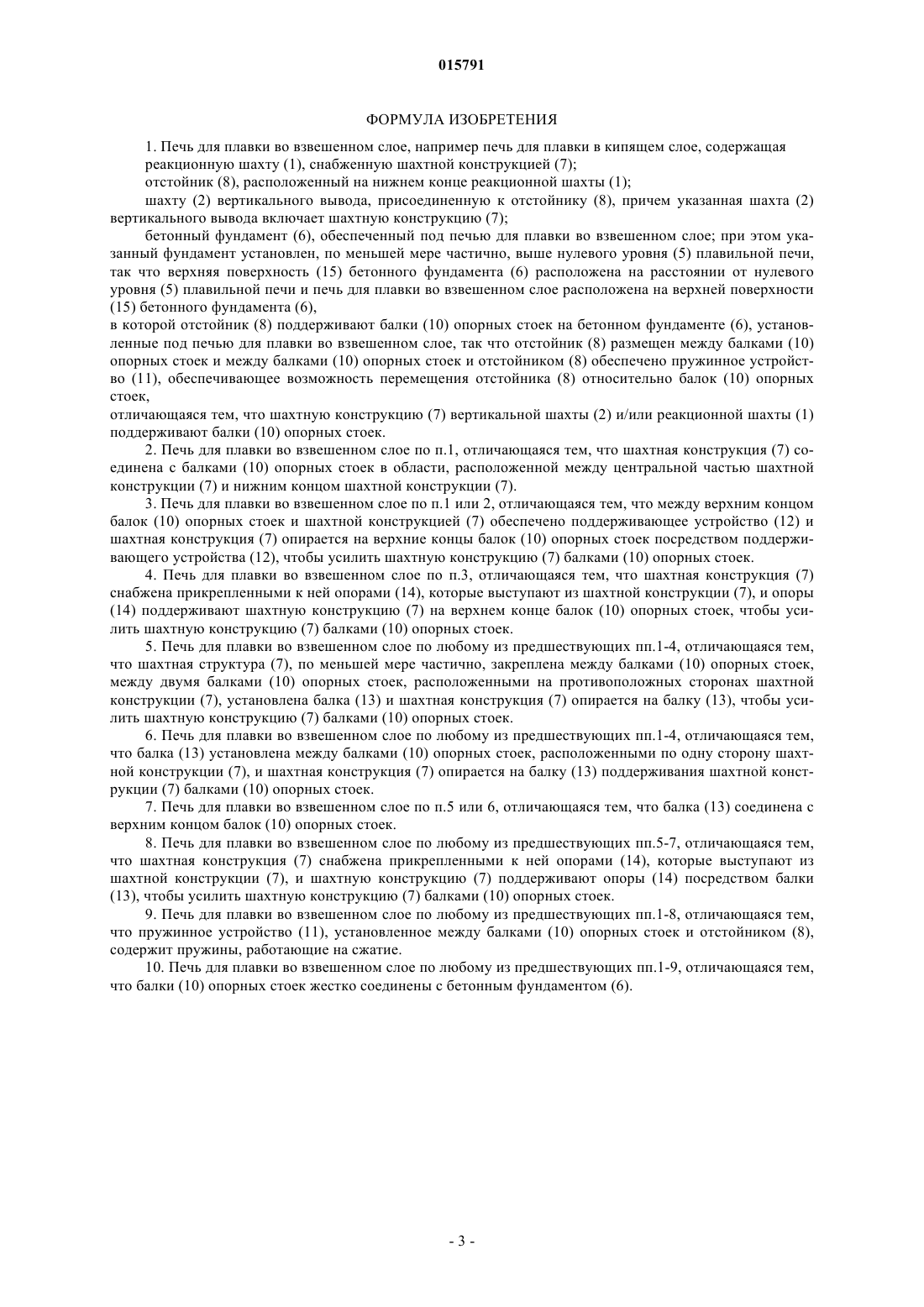

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ПЕЧЬ ДЛЯ ПЛАВКИ ВО ВЗВЕШЕННОМ СЛОЕ Данное изобретение относится к печи для плавки во взвешенном слое, например к печи для плавки в кипящем слое, которая содержит реакционную шахту (1), включающую шахтную конструкцию(7), отстойник (8), расположенный на нижнем конце реакционной шахты (1), и шахту вертикального вывода, установленную на отстойнике (8), причем указанная шахта вертикального вывода включает шахтную конструкцию (7); а также, под печью для плавки во взвешенном слое, бетонный фундамент (6), который установлен, по меньшей мере частично, выше нулевого уровня (5) печи для плавки во взвешенном слое, так что верхняя поверхность (15) бетонного фундамента (6) расположена на расстоянии от нулевого уровня (5) плавильной печи; в этом случае печь для плавки во взвешенном слое распложена на верхней поверхности (15) бетонного фундамента (6). Отстойник(8) опирается на бетонный фундамент (6), обеспеченный под печью для плавки во взвешенном слое, посредством балок (10) опорных стоек, так что отстойник (8) закреплен между балками(10) опорных стоек. Между балками (10) опорных стоек и отстойником (8) обеспечено пружинное устройство (11) для обеспечения возможности перемещения отстойника (8) относительно балок(10) опорных стоек. Балки (10) опорных стоек поддерживают шахтную конструкцию (7) шахты (2) вертикального вывода и/или реакционной шахты (1). 015791 Уровень техники Данное изобретение относится к печи для плавки во взвешенном слое согласно ограничительной части п.1, например к печи для плавки в кипящем слое. В стальной конструкции существующих печей для плавки во взвешенном слое (проиллюстрированных на фиг. 1 и 2) шахтную конструкцию 7 реакционной шахты 1 и шахтную конструкцию 7 шахты 2 вертикального вывода поддерживает отдельный, так называемый основной опорный каркас 3, который удерживают основные поддерживающие опоры 4. Указанные основные поддерживающие опоры 4 опираются на землю, т.е. на нулевой уровень 5 плавильной печи, вне бетонного фундамента 6 самой печи, и они очень высокие, для большой печи - примерно 25 м. Основные поддерживающие опоры 4 также являются очень толстыми, особенно в регионах, подверженных землетрясениям, поскольку они несут очень большую нагрузку. В стальных конструкциях существующих печей для плавки во взвешенном слое (проиллюстрированных на фиг. 1 и 2) стенки отстойника 8 печи для плавки во взвешенном слое поддерживают так называемые балки 10 опорных стоек, которые стоят на бетонном фундаменте 6, расположенном под отстойником 8 печи для плавки во взвешенном слое, и присоединены к балкам дна печи пружинным устройством 11, которое включает тяговые стержни и пружины. Отстойник 8 печи для плавки во взвешенном слое расположен между балками 10 опорных стоек. Балки 10 опорных стоек перемещаются при движении при тепловом расширении дна 9 отстойника 8, противодействуя усилию пружины, и, таким образом,создают усилие сжатия, которое удерживает на месте дно 9 отстойника 8. В данном случае термин "балка опорной стойки" относится к вертикальной несущей балке, задачей которой является поддерживать или усиливать структуру, а не обязательно нести ее. Описание изобретения Целью данного изобретения является обеспечение печи для плавки во взвешенном слое облегченной конструкции, т.е. конструкции, содержащей меньшее количество стали. Цели данного изобретения достигают посредством печи для плавки во взвешенном слое в соответствии с независимым п.1 формулы изобретения. Предпочтительные воплощения данного изобретения описаны в зависимых пунктах формулы изобретения. Изобретение основано на том, что шахтную конструкцию реакционной шахты и/или шахты вертикального вывода поддерживают посредством балок опорных стоек, применяемых для поддержки отстойника. Компоновка по данному изобретению устраняет необходимость как в поддерживающем каркасе,так и в основных поддерживающих опорах, несущих поддерживающий каркас на нулевом уровне плавильной печи. Была сделана оценка, что в больших печах для плавки во взвешенном слое компоновка по изобретению обеспечивает экономию примерно 300 т стали, что соответствует примерно 30% от общего количества стали в печи для плавки во взвешенном слое. Перечень чертежей Ниже описано несколько предпочтительных воплощений изобретения со ссылкой на прилагаемые чертежи, где: фиг. 1 иллюстрирует печь для плавки во взвешенном слое существующего уровня техники, данную в частичном разрезе; фиг. 2 иллюстрирует печь для плавки во взвешенном слое существующего уровня техники, данную в частичном разрезе; фиг. 3 иллюстрирует предпочтительное воплощение печи для плавки во взвешенном слое по изобретению, данной в частичном разрезе; и фиг. 4 иллюстрирует предпочтительное воплощение печи для плавки во взвешенном слое по данному изобретению, данной в частичном разрезе. Подробное описание изобретения Фиг. 3 и 4 иллюстрируют предпочтительное воплощение печи для плавки во взвешенном слое по изобретению. Примером печи для плавки во взвешенном слое является печь для плавки в кипящем слое. Печь для плавки во взвешенном слое включает реакционную шахту 1 для расплавления концентрата (не показан). Реакционная шахта 1 включает шахтную конструкцию 7. Реакционная шахта 1 включает также устройство подачи концентрата (не показано) для подачи концентрата (не показан), например медного или никелевого концентрата, в реакционную шахту 1. Кроме того, реакционная шахта 1 включает устройство подачи флюса (не показано) для подачи шлакообразующего агента (не показан), например флюса, в реакционную шахту 1. Реакционная шахта 1 также включает устройство подачи реакционного газа (не показано) для подачи реакционного газа (не показан), например обогащенного кислородом воздуха, в реакционную шахту 1. Кроме того, реакционная шахта 1 включает горелку (не показана) для зажигания реакционного газа(не показан), концентрата и флюса, чтобы обеспечить взаимодействие реакционного газа, концентрата и флюса друг с другом с образованием расплава (не показан) на дне 9 отстойника 8, расположенного на-1 015791 нижнем конце реакционной шахты 1. Расплав, полученный на дне 9 отстойника 8, содержит два слоя; на дне 9 отстойника 8 образуется слой штейна (не показан) или слой черновой меди (не показан), а поверх него - слой шлака (не показан). Кроме того, печь для плавки во взвешенном слое включает шахту 2 вертикального вывода, расположенную в отстойнике 8, для вывода полученных при сгорании газов (не показаны) из отстойника 8 и,таким образом, для вывода полученных при сгорании газов из печи для плавки во взвешенном слое. Шахта 2 вертикального вывода включает шахтную конструкцию 7. Печь для плавки во взвешенном слое включает также бетонный фундамент 6, обеспеченный под печью для плавки во взвешенном слое, который установлен, по меньшей мере частично, выше уровня земли, т.е. выше нулевого уровня 5 плавильной печи, так что верхняя поверхность 15 бетонного фундамента 6 расположена на расстоянии от уровня земли, т.е. от нулевого уровня 5 плавильной печи, и печь для плавки во взвешенном слое как таковая расположена на расстоянии (например, на расстоянии 8 м) от уровня земли, т.е. от нулевого уровня 5 плавильной печи. Поскольку печь для плавки во взвешенном слое, а таким образом, и дно 9 отстойника 8 печи для плавки во взвешенном слое расположены на расстоянии от уровня земли, расплавленный штейн или черновую медь, а также расплавленный шлак можно сливать из отстойника 8, например, в ковш (не показан), в электрическую печь (не показана) или в анодную печь (не показана). Отстойник 8 печи для плавки во взвешенном слое поддерживает верхняя часть бетонного фундамента 6, расположенного под отстойником 8. Отстойник 8 установлен между балками 10 опорных стоек. На фиг. 3 и 4 балки 10 опорных стоек помещены по всем сторонам отстойника 8. Между балками 10 опорных стоек и отстойником 8 расположено пружинное устройство 11, обеспечивающее возможность перемещения отстойника 8 относительно балок 10 опорных стоек, например,вследствие термического расширения отстойника 8. Шахтную конструкцию 7 шахты 2 вертикального вывода и/или реакционной шахты 1 поддерживают балки 10 опорных стоек, обеспеченные для поддержки отстойника 8. Шахтную конструкцию 7 как шахты 2 вертикального вывода, так и реакционной шахты 1 предпочтительно поддерживают балки 10 опорных стоек, как это проиллюстрировано на фиг. 3 и 4. Шахтная конструкция 7 предпочтительно соединена с балками 10 опорных стоек в области, расположенной между центральной частью и нижним концом шахтной конструкции 7, как это проиллюстрировано на фиг. 3 и 4. На фиг. 3 и 4 между верхним концом балок 10 опорных стоек и шахтной конструкцией 7 обеспечено поддерживающее устройство 12 для поддержки шахтной конструкции 7 на верхнем конце балок 10 опорных стоек. На фиг. 3 и 4 шахтная конструкция 7 частично расположена между балками 10 опорных стоек. На фиг. 3 между двумя балками 10 опорных стоек, расположенными на противоположных сторонах шахтной конструкции 7, закреплена балка 13, на которую опирается шахтная конструкцию 7, и благодаря которой или посредством которой балки 10 опорных стоек поддерживают шахтную конструкцию 7. На фиг. 4 на верхнем конце балок 10 опорных стоек, расположенных по одну сторону шахтной конструкции 7, также расположена балка 13, на которую опирается шахтная конструкция 7, и благодаря которой или посредством которой балки 10 опорных стоек поддерживают шахтную конструкцию 7. На фиг. 3 и 4 балки 13 присоединены к верхним концам балок 10 опорных стоек; шахтная конструкция 7 снабжена прикрепленными к ней опорами 14, которые выступают из шахтной конструкции 7; шахтные конструкции 7 опираются опорами 14 на балку 13. На фиг. 3 и 4 балки 13, установленные на верхнем конце балок 10 опорных стоек, составляют раму(не обозначенную номером) для шахтной конструкции 7 реакционной шахты 1 и для шахтной конструкции 7 шахты 2 вертикального вывода, причем в обоих случаях эта рама содержит четыре балки 13. Шахтная конструкция 7 реакционной шахты 1 и соответственно шахтная конструкция 7 шахты 2 вертикального вывода опираются на раму посредством опор 14, прикрепленных к шахтной конструкции 7 реакционной шахты 1 и соответственно к шахтной конструкции 7 шахты 2 вертикального вывода. На фиг. 3 и 4 пружинное устройство, обеспеченное в промежутке 11 между балками 10 опорных стоек и отстойником 8, содержит пружины, работающие на сжатие. На фиг. 3 и 4 балки 10 опорных стоек соединены с бетонным фундаментом 6 жестко, т.е. неподвижно. Возможно также, чтобы печь для плавки во взвешенном слое включала устройство, обеспечивающее возможность перемещения по меньшей мере одной балки 10 опорных стоек относительно бетонного фундамента 6. Для специалиста является очевидным, что, наряду с развитием технологии, основную идею данного изобретения можно реализовать многими различными способами. Следовательно, данное изобретение и его воплощения не ограничены вышеописанными примерами, но они могут изменяться в пределах объема защиты, изложенного в прилагаемой формуле изобретения.-2 015791 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Печь для плавки во взвешенном слое, например печь для плавки в кипящем слое, содержащая реакционную шахту (1), снабженную шахтной конструкцией (7); отстойник (8), расположенный на нижнем конце реакционной шахты (1); шахту (2) вертикального вывода, присоединенную к отстойнику (8), причем указанная шахта (2) вертикального вывода включает шахтную конструкцию (7); бетонный фундамент (6), обеспеченный под печью для плавки во взвешенном слое; при этом указанный фундамент установлен, по меньшей мере частично, выше нулевого уровня (5) плавильной печи,так что верхняя поверхность (15) бетонного фундамента (6) расположена на расстоянии от нулевого уровня (5) плавильной печи и печь для плавки во взвешенном слое расположена на верхней поверхности(15) бетонного фундамента (6),в которой отстойник (8) поддерживают балки (10) опорных стоек на бетонном фундаменте (6), установленные под печью для плавки во взвешенном слое, так что отстойник (8) размещен между балками (10) опорных стоек и между балками (10) опорных стоек и отстойником (8) обеспечено пружинное устройство (11), обеспечивающее возможность перемещения отстойника (8) относительно балок (10) опорных стоек,отличающаяся тем, что шахтную конструкцию (7) вертикальной шахты (2) и/или реакционной шахты (1) поддерживают балки (10) опорных стоек. 2. Печь для плавки во взвешенном слое по п.1, отличающаяся тем, что шахтная конструкция (7) соединена с балками (10) опорных стоек в области, расположенной между центральной частью шахтной конструкции (7) и нижним концом шахтной конструкции (7). 3. Печь для плавки во взвешенном слое по п.1 или 2, отличающаяся тем, что между верхним концом балок (10) опорных стоек и шахтной конструкцией (7) обеспечено поддерживающее устройство (12) и шахтная конструкция (7) опирается на верхние концы балок (10) опорных стоек посредством поддерживающего устройства (12), чтобы усилить шахтную конструкцию (7) балками (10) опорных стоек. 4. Печь для плавки во взвешенном слое по п.3, отличающаяся тем, что шахтная конструкция (7) снабжена прикрепленными к ней опорами (14), которые выступают из шахтной конструкции (7), и опоры(14) поддерживают шахтную конструкцию (7) на верхнем конце балок (10) опорных стоек, чтобы усилить шахтную конструкцию (7) балками (10) опорных стоек. 5. Печь для плавки во взвешенном слое по любому из предшествующих пп.1-4, отличающаяся тем,что шахтная структура (7), по меньшей мере частично, закреплена между балками (10) опорных стоек,между двумя балками (10) опорных стоек, расположенными на противоположных сторонах шахтной конструкции (7), установлена балка (13) и шахтная конструкция (7) опирается на балку (13), чтобы усилить шахтную конструкцию (7) балками (10) опорных стоек. 6. Печь для плавки во взвешенном слое по любому из предшествующих пп.1-4, отличающаяся тем,что балка (13) установлена между балками (10) опорных стоек, расположенными по одну сторону шахтной конструкции (7), и шахтная конструкция (7) опирается на балку (13) поддерживания шахтной конструкции (7) балками (10) опорных стоек. 7. Печь для плавки во взвешенном слое по п.5 или 6, отличающаяся тем, что балка (13) соединена с верхним концом балок (10) опорных стоек. 8. Печь для плавки во взвешенном слое по любому из предшествующих пп.5-7, отличающаяся тем,что шахтная конструкция (7) снабжена прикрепленными к ней опорами (14), которые выступают из шахтной конструкции (7), и шахтную конструкцию (7) поддерживают опоры (14) посредством балки(13), чтобы усилить шахтную конструкцию (7) балками (10) опорных стоек. 9. Печь для плавки во взвешенном слое по любому из предшествующих пп.1-8, отличающаяся тем,что пружинное устройство (11), установленное между балками (10) опорных стоек и отстойником (8),содержит пружины, работающие на сжатие. 10. Печь для плавки во взвешенном слое по любому из предшествующих пп.1-9, отличающаяся тем,что балки (10) опорных стоек жестко соединены с бетонным фундаментом (6).
