Устройство для потока текучей среды

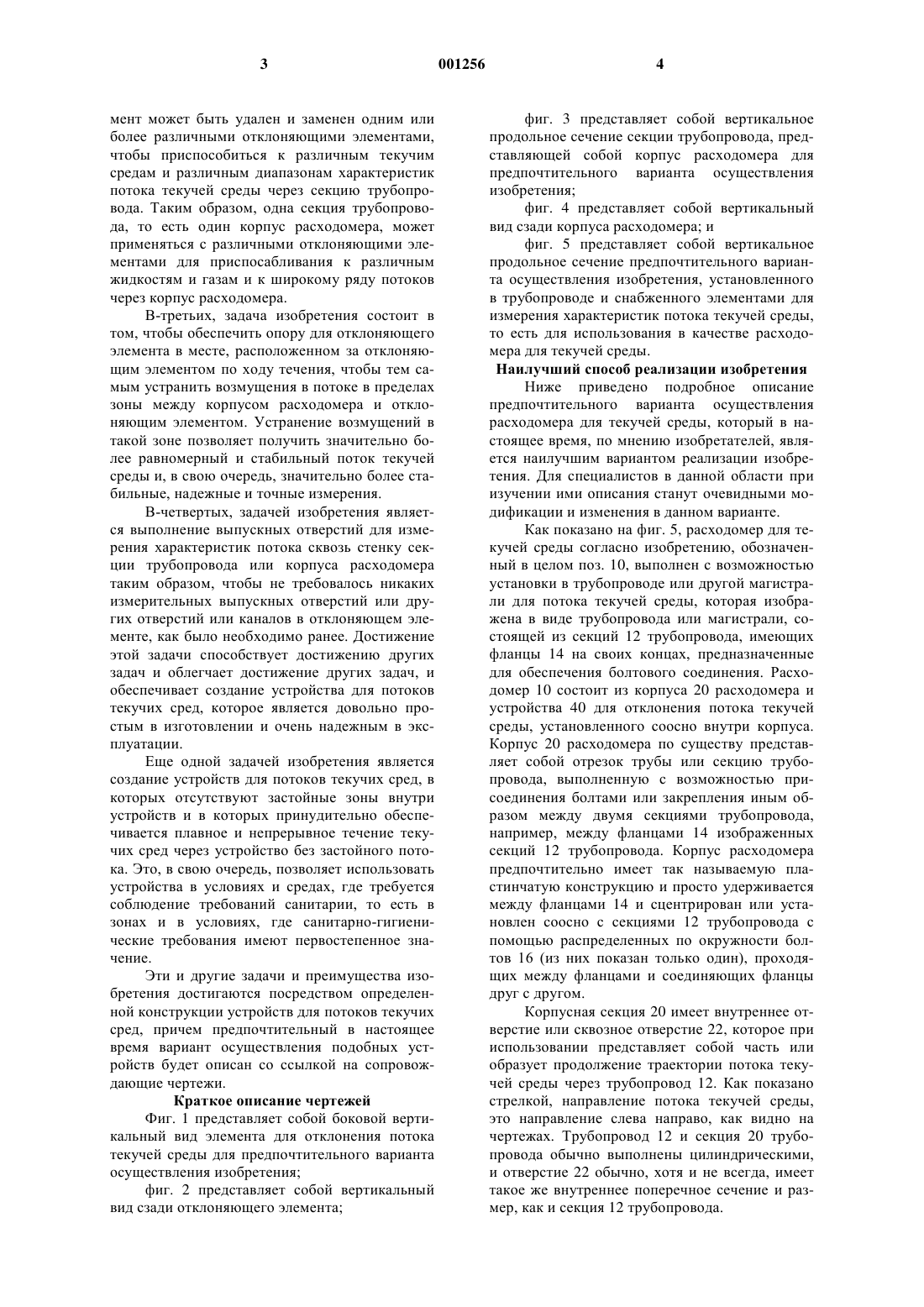

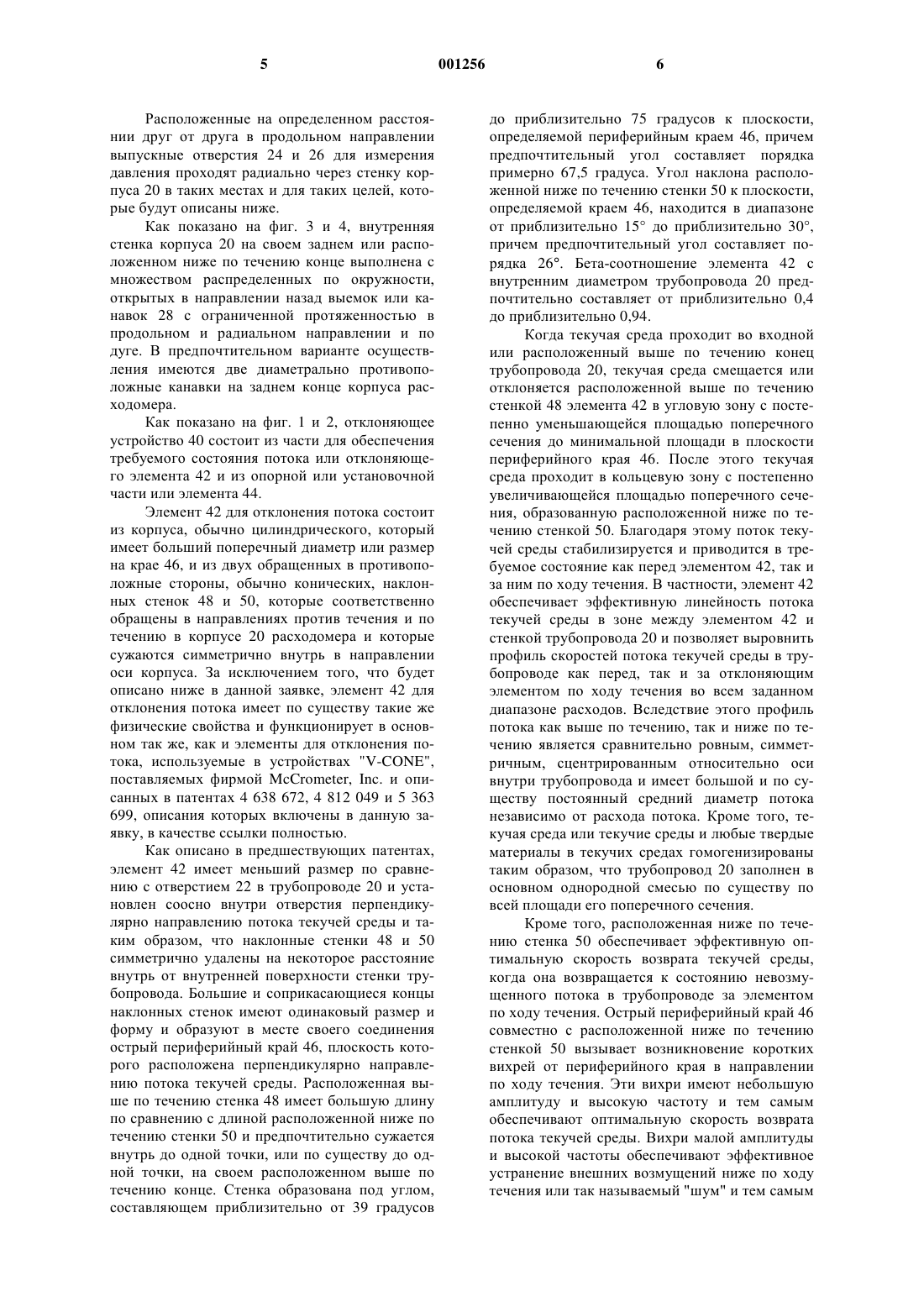

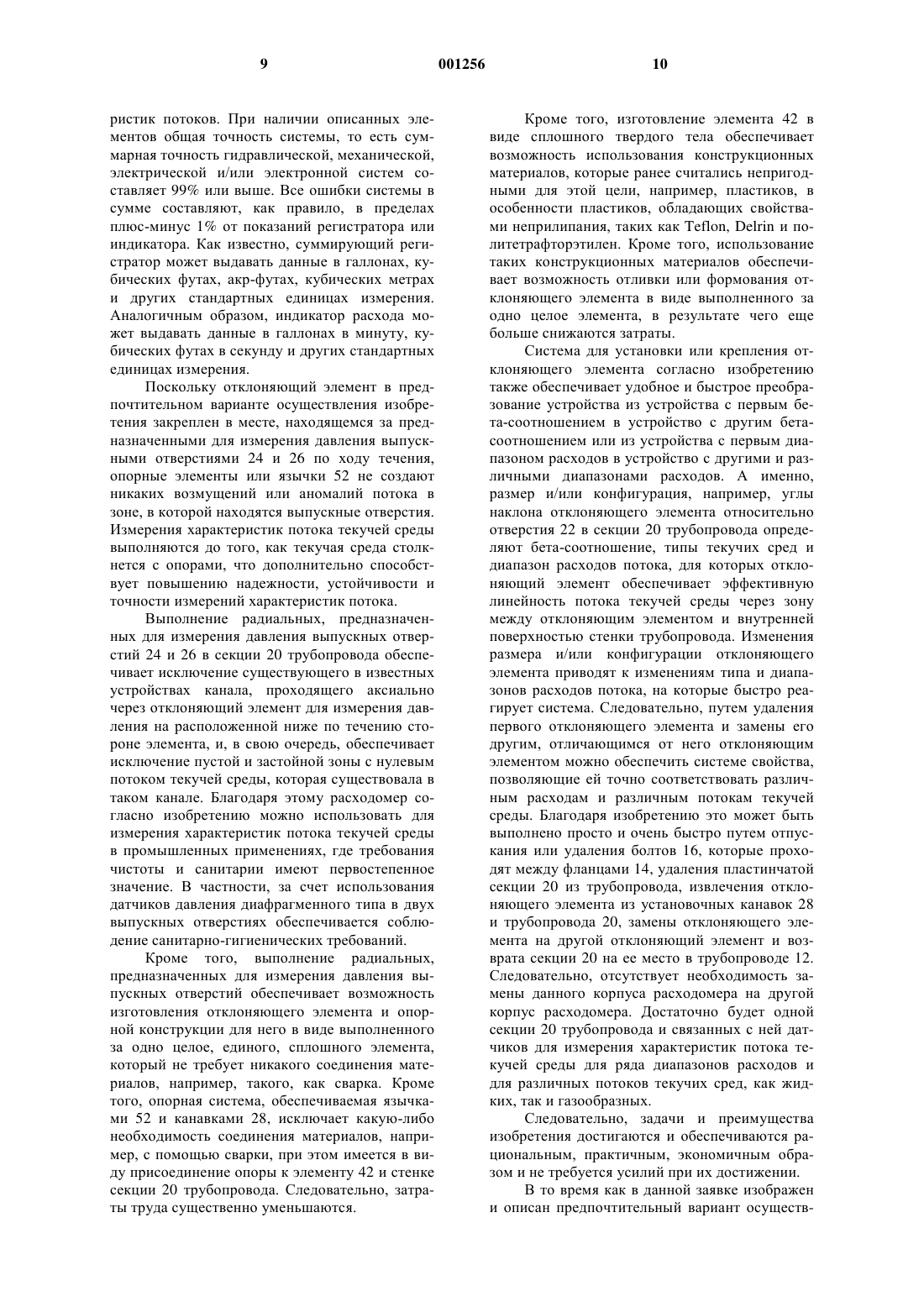

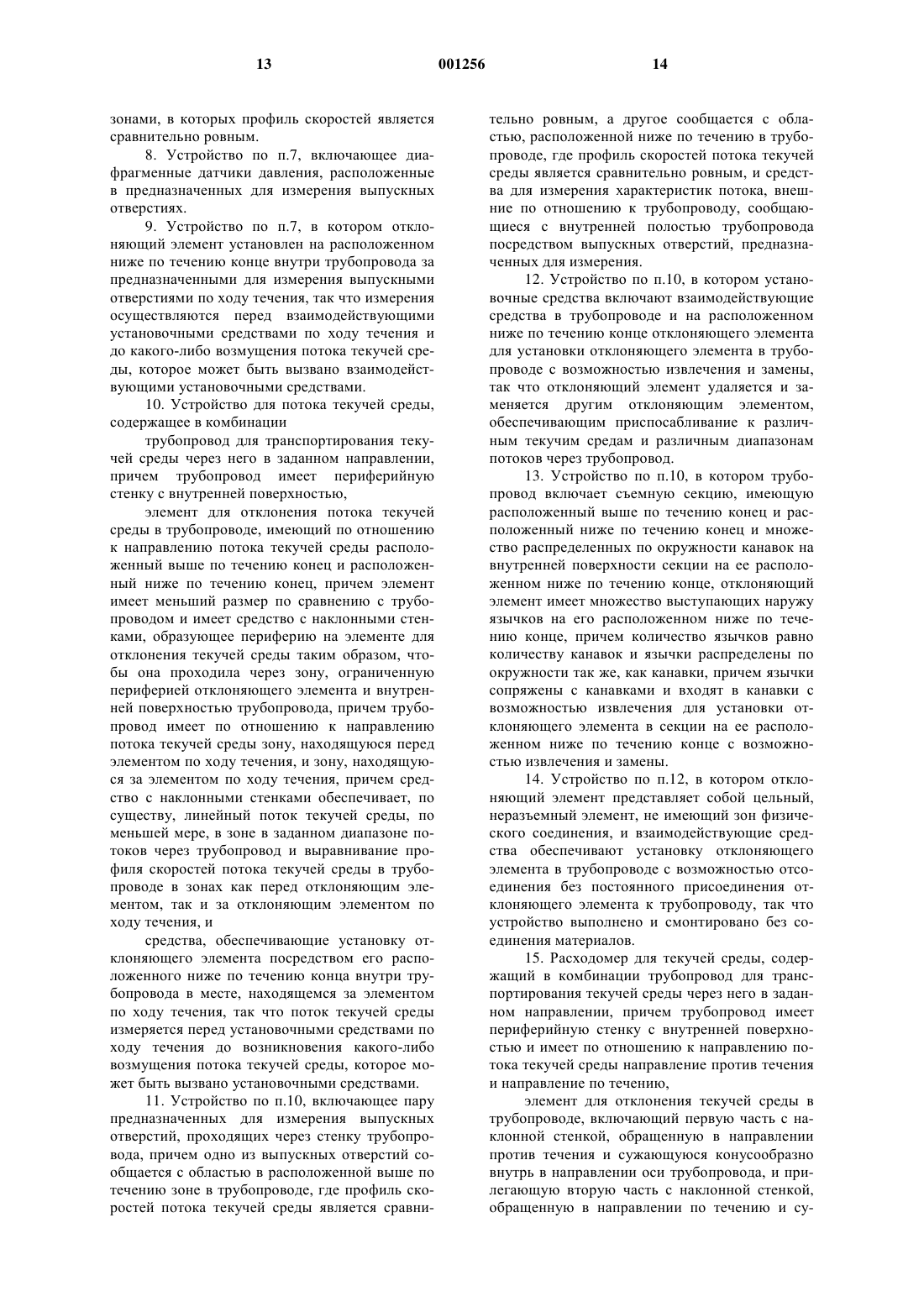

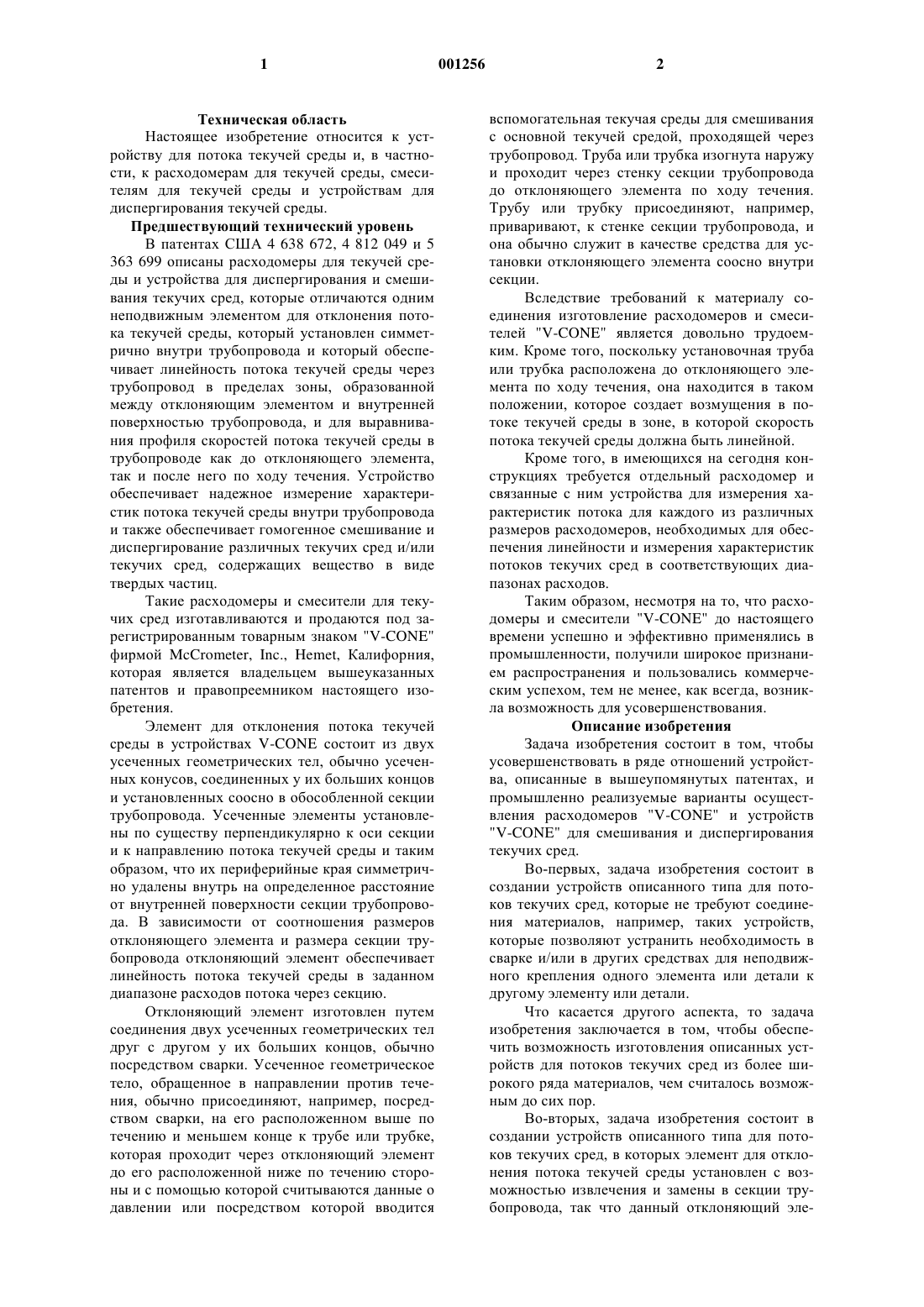

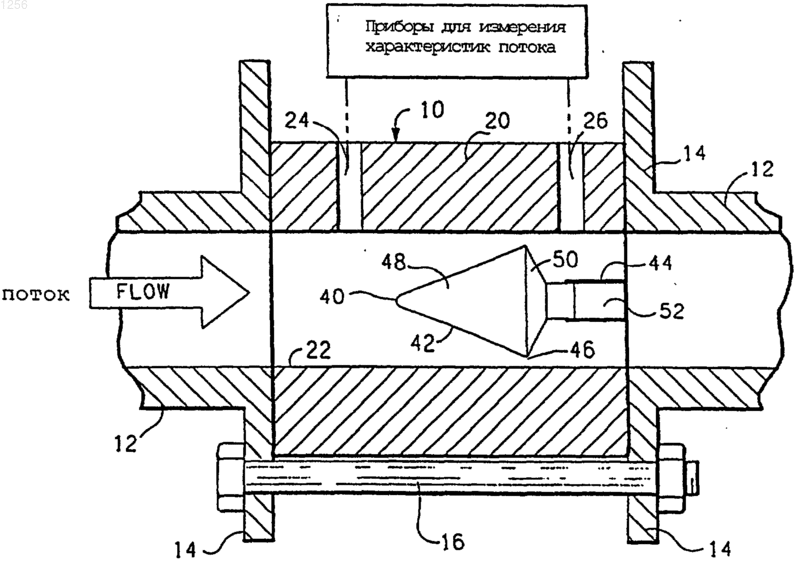

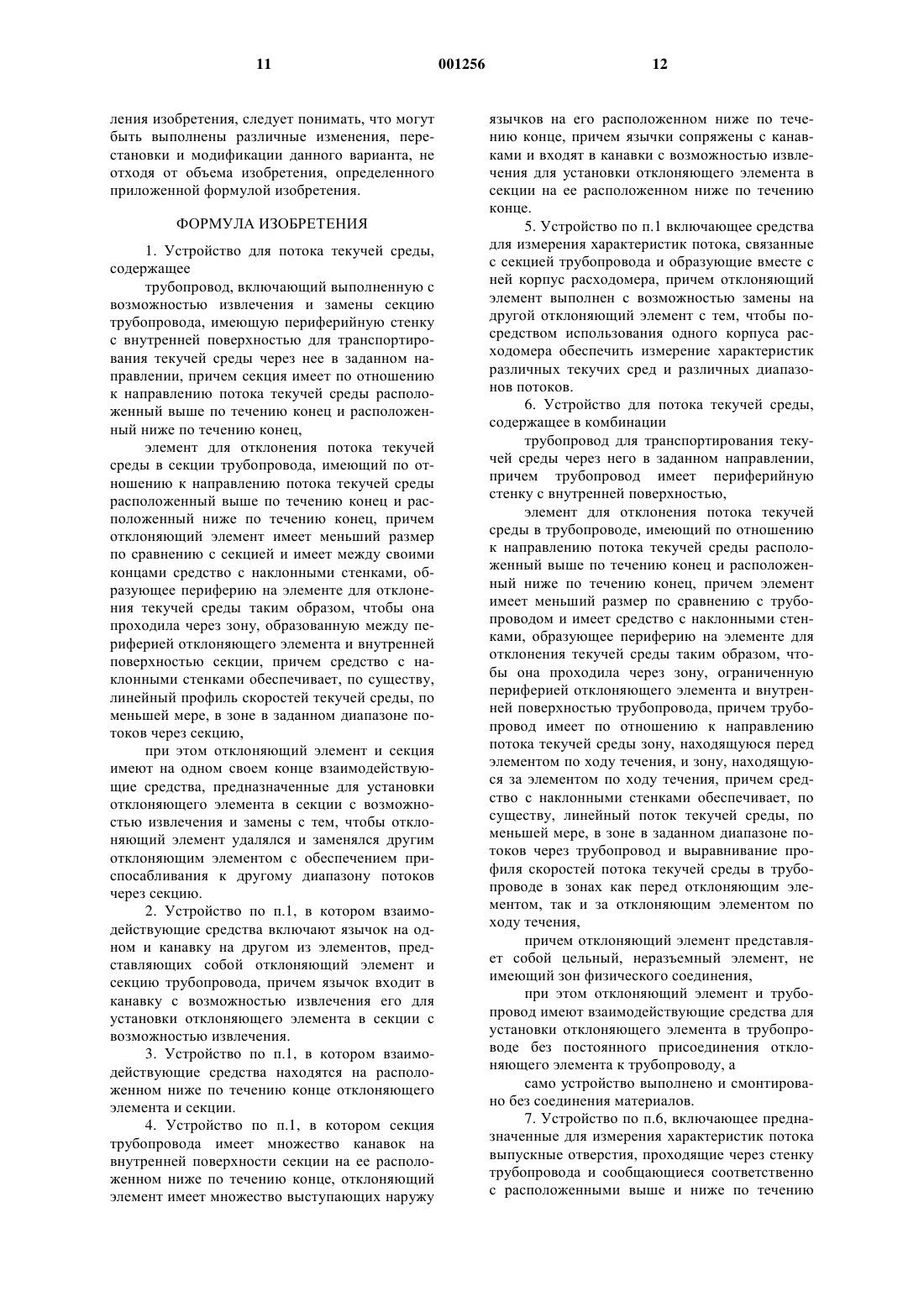

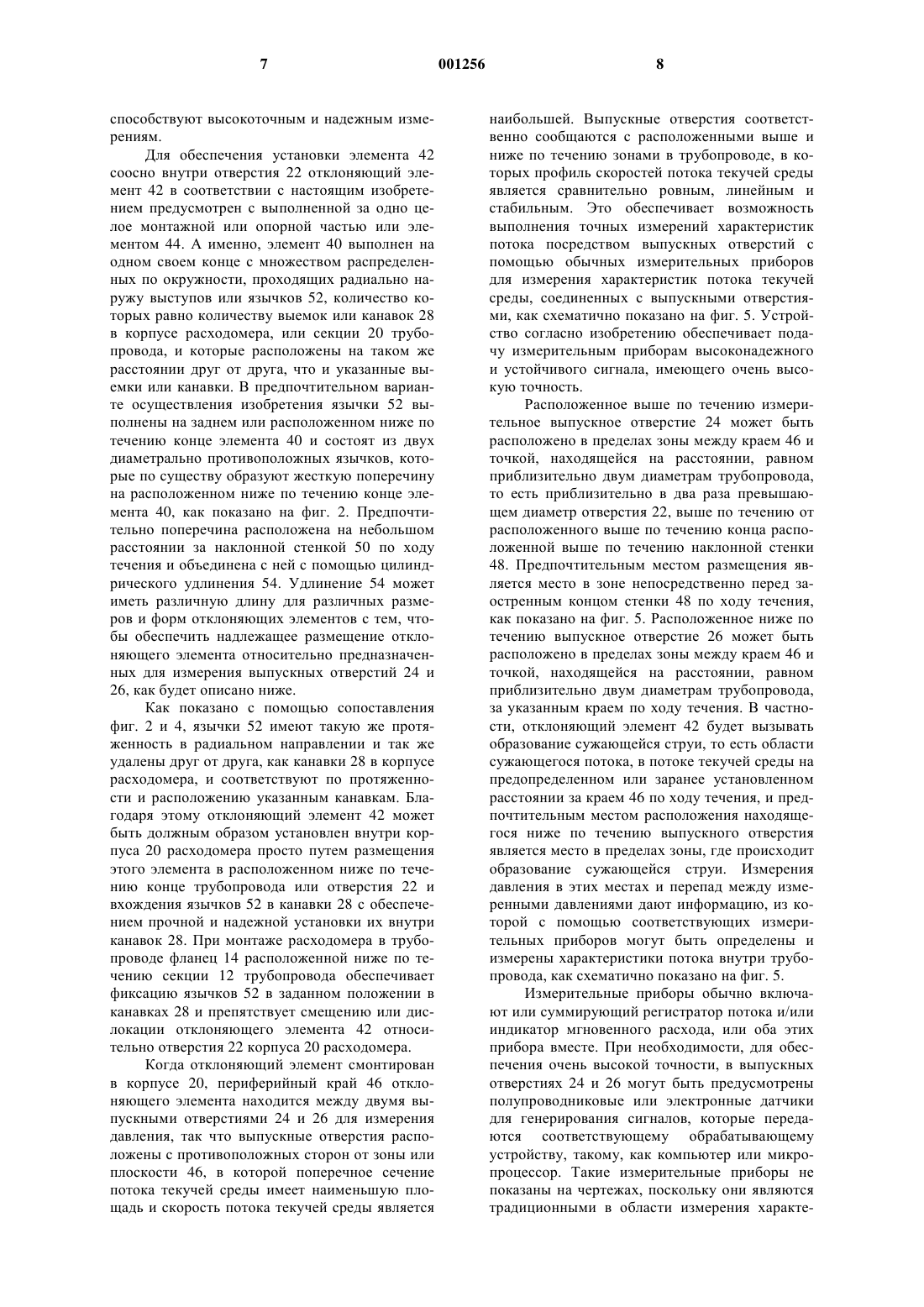

1 Техническая область Настоящее изобретение относится к устройству для потока текучей среды и, в частности, к расходомерам для текучей среды, смесителям для текучей среды и устройствам для диспергирования текучей среды. Предшествующий технический уровень В патентах США 4 638 672, 4 812 049 и 5 363 699 описаны расходомеры для текучей среды и устройства для диспергирования и смешивания текучих сред, которые отличаются одним неподвижным элементом для отклонения потока текучей среды, который установлен симметрично внутри трубопровода и который обеспечивает линейность потока текучей среды через трубопровод в пределах зоны, образованной между отклоняющим элементом и внутренней поверхностью трубопровода, и для выравнивания профиля скоростей потока текучей среды в трубопроводе как до отклоняющего элемента,так и после него по ходу течения. Устройство обеспечивает надежное измерение характеристик потока текучей среды внутри трубопровода и также обеспечивает гомогенное смешивание и диспергирование различных текучих сред и/или текучих сред, содержащих вещество в виде твердых частиц. Такие расходомеры и смесители для текучих сред изготавливаются и продаются под зарегистрированным товарным знаком "V-CONE" фирмой McCrometer, Inc., Hemet, Калифорния,которая является владельцем вышеуказанных патентов и правопреемником настоящего изобретения. Элемент для отклонения потока текучей среды в устройствах V-CONE состоит из двух усеченных геометрических тел, обычно усеченных конусов, соединенных у их больших концов и установленных соосно в обособленной секции трубопровода. Усеченные элементы установлены по существу перпендикулярно к оси секции и к направлению потока текучей среды и таким образом, что их периферийные края симметрично удалены внутрь на определенное расстояние от внутренней поверхности секции трубопровода. В зависимости от соотношения размеров отклоняющего элемента и размера секции трубопровода отклоняющий элемент обеспечивает линейность потока текучей среды в заданном диапазоне расходов потока через секцию. Отклоняющий элемент изготовлен путем соединения двух усеченных геометрических тел друг с другом у их больших концов, обычно посредством сварки. Усеченное геометрическое тело, обращенное в направлении против течения, обычно присоединяют, например, посредством сварки, на его расположенном выше по течению и меньшем конце к трубе или трубке,которая проходит через отклоняющий элемент до его расположенной ниже по течению стороны и с помощью которой считываются данные о давлении или посредством которой вводится 2 вспомогательная текучая среды для смешивания с основной текучей средой, проходящей через трубопровод. Труба или трубка изогнута наружу и проходит через стенку секции трубопровода до отклоняющего элемента по ходу течения. Трубу или трубку присоединяют, например,приваривают, к стенке секции трубопровода, и она обычно служит в качестве средства для установки отклоняющего элемента соосно внутри секции. Вследствие требований к материалу соединения изготовление расходомеров и смесителей "V-CONE" является довольно трудоемким. Кроме того, поскольку установочная труба или трубка расположена до отклоняющего элемента по ходу течения, она находится в таком положении, которое создает возмущения в потоке текучей среды в зоне, в которой скорость потока текучей среды должна быть линейной. Кроме того, в имеющихся на сегодня конструкциях требуется отдельный расходомер и связанные с ним устройства для измерения характеристик потока для каждого из различных размеров расходомеров, необходимых для обеспечения линейности и измерения характеристик потоков текучих сред в соответствующих диапазонах расходов. Таким образом, несмотря на то, что расходомеры и смесители "V-CONE" до настоящего времени успешно и эффективно применялись в промышленности, получили широкое признанием распространения и пользовались коммерческим успехом, тем не менее, как всегда, возникла возможность для усовершенствования. Описание изобретения Задача изобретения состоит в том, чтобы усовершенствовать в ряде отношений устройства, описанные в вышеупомянутых патентах, и промышленно реализуемые варианты осуществления расходомеров "V-CONE" и устройств"V-CONE" для смешивания и диспергирования текучих сред. Во-первых, задача изобретения состоит в создании устройств описанного типа для потоков текучих сред, которые не требуют соединения материалов, например, таких устройств,которые позволяют устранить необходимость в сварке и/или в других средствах для неподвижного крепления одного элемента или детали к другому элементу или детали. Что касается другого аспекта, то задача изобретения заключается в том, чтобы обеспечить возможность изготовления описанных устройств для потоков текучих сред из более широкого ряда материалов, чем считалось возможным до сих пор. Во-вторых, задача изобретения состоит в создании устройств описанного типа для потоков текучих сред, в которых элемент для отклонения потока текучей среды установлен с возможностью извлечения и замены в секции трубопровода, так что данный отклоняющий эле 3 мент может быть удален и заменен одним или более различными отклоняющими элементами,чтобы приспособиться к различным текучим средам и различным диапазонам характеристик потока текучей среды через секцию трубопровода. Таким образом, одна секция трубопровода, то есть один корпус расходомера, может применяться с различными отклоняющими элементами для приспосабливания к различным жидкостям и газам и к широкому ряду потоков через корпус расходомера. В-третьих, задача изобретения состоит в том, чтобы обеспечить опору для отклоняющего элемента в месте, расположенном за отклоняющим элементом по ходу течения, чтобы тем самым устранить возмущения в потоке в пределах зоны между корпусом расходомера и отклоняющим элементом. Устранение возмущений в такой зоне позволяет получить значительно более равномерный и стабильный поток текучей среды и, в свою очередь, значительно более стабильные, надежные и точные измерения. В-четвертых, задачей изобретения является выполнение выпускных отверстий для измерения характеристик потока сквозь стенку секции трубопровода или корпуса расходомера таким образом, чтобы не требовалось никаких измерительных выпускных отверстий или других отверстий или каналов в отклоняющем элементе, как было необходимо ранее. Достижение этой задачи способствует достижению других задач и облегчает достижение других задач, и обеспечивает создание устройства для потоков текучих сред, которое является довольно простым в изготовлении и очень надежным в эксплуатации. Еще одной задачей изобретения является создание устройств для потоков текучих сред, в которых отсутствуют застойные зоны внутри устройств и в которых принудительно обеспечивается плавное и непрерывное течение текучих сред через устройство без застойного потока. Это, в свою очередь, позволяет использовать устройства в условиях и средах, где требуется соблюдение требований санитарии, то есть в зонах и в условиях, где санитарно-гигиенические требования имеют первостепенное значение. Эти и другие задачи и преимущества изобретения достигаются посредством определенной конструкции устройств для потоков текучих сред, причем предпочтительный в настоящее время вариант осуществления подобных устройств будет описан со ссылкой на сопровождающие чертежи. Краткое описание чертежей Фиг. 1 представляет собой боковой вертикальный вид элемента для отклонения потока текучей среды для предпочтительного варианта осуществления изобретения; фиг. 2 представляет собой вертикальный вид сзади отклоняющего элемента; 4 фиг. 3 представляет собой вертикальное продольное сечение секции трубопровода, представляющей собой корпус расходомера для предпочтительного варианта осуществления изобретения; фиг. 4 представляет собой вертикальный вид сзади корпуса расходомера; и фиг. 5 представляет собой вертикальное продольное сечение предпочтительного варианта осуществления изобретения, установленного в трубопроводе и снабженного элементами для измерения характеристик потока текучей среды,то есть для использования в качестве расходомера для текучей среды. Наилучший способ реализации изобретения Ниже приведено подробное описание предпочтительного варианта осуществления расходомера для текучей среды, который в настоящее время, по мнению изобретателей, является наилучшим вариантом реализации изобретения. Для специалистов в данной области при изучении ими описания станут очевидными модификации и изменения в данном варианте. Как показано на фиг. 5, расходомер для текучей среды согласно изобретению, обозначенный в целом поз. 10, выполнен с возможностью установки в трубопроводе или другой магистрали для потока текучей среды, которая изображена в виде трубопровода или магистрали, состоящей из секций 12 трубопровода, имеющих фланцы 14 на своих концах, предназначенные для обеспечения болтового соединения. Расходомер 10 состоит из корпуса 20 расходомера и устройства 40 для отклонения потока текучей среды, установленного соосно внутри корпуса. Корпус 20 расходомера по существу представляет собой отрезок трубы или секцию трубопровода, выполненную с возможностью присоединения болтами или закрепления иным образом между двумя секциями трубопровода,например, между фланцами 14 изображенных секций 12 трубопровода. Корпус расходомера предпочтительно имеет так называемую пластинчатую конструкцию и просто удерживается между фланцами 14 и сцентрирован или установлен соосно с секциями 12 трубопровода с помощью распределенных по окружности болтов 16 (из них показан только один), проходящих между фланцами и соединяющих фланцы друг с другом. Корпусная секция 20 имеет внутреннее отверстие или сквозное отверстие 22, которое при использовании представляет собой часть или образует продолжение траектории потока текучей среды через трубопровод 12. Как показано стрелкой, направление потока текучей среды,это направление слева направо, как видно на чертежах. Трубопровод 12 и секция 20 трубопровода обычно выполнены цилиндрическими,и отверстие 22 обычно, хотя и не всегда, имеет такое же внутреннее поперечное сечение и размер, как и секция 12 трубопровода. 5 Расположенные на определенном расстоянии друг от друга в продольном направлении выпускные отверстия 24 и 26 для измерения давления проходят радиально через стенку корпуса 20 в таких местах и для таких целей, которые будут описаны ниже. Как показано на фиг. 3 и 4, внутренняя стенка корпуса 20 на своем заднем или расположенном ниже по течению конце выполнена с множеством распределенных по окружности,открытых в направлении назад выемок или канавок 28 с ограниченной протяженностью в продольном и радиальном направлении и по дуге. В предпочтительном варианте осуществления имеются две диаметрально противоположные канавки на заднем конце корпуса расходомера. Как показано на фиг. 1 и 2, отклоняющее устройство 40 состоит из части для обеспечения требуемого состояния потока или отклоняющего элемента 42 и из опорной или установочной части или элемента 44. Элемент 42 для отклонения потока состоит из корпуса, обычно цилиндрического, который имеет больший поперечный диаметр или размер на крае 46, и из двух обращенных в противоположные стороны, обычно конических, наклонных стенок 48 и 50, которые соответственно обращены в направлениях против течения и по течению в корпусе 20 расходомера и которые сужаются симметрично внутрь в направлении оси корпуса. За исключением того, что будет описано ниже в данной заявке, элемент 42 для отклонения потока имеет по существу такие же физические свойства и функционирует в основном так же, как и элементы для отклонения потока, используемые в устройствах "V-CONE",поставляемых фирмой McCrometer, Inc. и описанных в патентах 4 638 672, 4 812 049 и 5 363 699, описания которых включены в данную заявку, в качестве ссылки полностью. Как описано в предшествующих патентах,элемент 42 имеет меньший размер по сравнению с отверстием 22 в трубопроводе 20 и установлен соосно внутри отверстия перпендикулярно направлению потока текучей среды и таким образом, что наклонные стенки 48 и 50 симметрично удалены на некоторое расстояние внутрь от внутренней поверхности стенки трубопровода. Большие и соприкасающиеся концы наклонных стенок имеют одинаковый размер и форму и образуют в месте своего соединения острый периферийный край 46, плоскость которого расположена перпендикулярно направлению потока текучей среды. Расположенная выше по течению стенка 48 имеет большую длину по сравнению с длиной расположенной ниже по течению стенки 50 и предпочтительно сужается внутрь до одной точки, или по существу до одной точки, на своем расположенном выше по течению конце. Стенка образована под углом,составляющем приблизительно от 39 градусов 6 до приблизительно 75 градусов к плоскости,определяемой периферийным краем 46, причем предпочтительный угол составляет порядка примерно 67,5 градуса. Угол наклона расположенной ниже по течению стенки 50 к плоскости,определяемой краем 46, находится в диапазоне от приблизительно 15 до приблизительно 30,причем предпочтительный угол составляет порядка 26. Бета-соотношение элемента 42 с внутренним диаметром трубопровода 20 предпочтительно составляет от приблизительно 0,4 доприблизительно 0,94. Когда текучая среда проходит во входной или расположенный выше по течению конец трубопровода 20, текучая среда смещается или отклоняется расположенной выше по течению стенкой 48 элемента 42 в угловую зону с постепенно уменьшающейся площадью поперечного сечения до минимальной площади в плоскости периферийного края 46. После этого текучая среда проходит в кольцевую зону с постепенно увеличивающейся площадью поперечного сечения, образованную расположенной ниже по течению стенкой 50. Благодаря этому поток текучей среды стабилизируется и приводится в требуемое состояние как перед элементом 42, так и за ним по ходу течения. В частности, элемент 42 обеспечивает эффективную линейность потока текучей среды в зоне между элементом 42 и стенкой трубопровода 20 и позволяет выровнить профиль скоростей потока текучей среды в трубопроводе как перед, так и за отклоняющим элементом по ходу течения во всем заданном диапазоне расходов. Вследствие этого профиль потока как выше по течению, так и ниже по течению является сравнительно ровным, симметричным, сцентрированным относительно оси внутри трубопровода и имеет большой и по существу постоянный средний диаметр потока независимо от расхода потока. Кроме того, текучая среда или текучие среды и любые твердые материалы в текучих средах гомогенизированы таким образом, что трубопровод 20 заполнен в основном однородной смесью по существу по всей площади его поперечного сечения. Кроме того, расположенная ниже по течению стенка 50 обеспечивает эффективную оптимальную скорость возврата текучей среды,когда она возвращается к состоянию невозмущенного потока в трубопроводе за элементом по ходу течения. Острый периферийный край 46 совместно с расположенной ниже по течению стенкой 50 вызывает возникновение коротких вихрей от периферийного края в направлении по ходу течения. Эти вихри имеют небольшую амплитуду и высокую частоту и тем самым обеспечивают оптимальную скорость возврата потока текучей среды. Вихри малой амплитуды и высокой частоты обеспечивают эффективное устранение внешних возмущений ниже по ходу течения или так называемый "шум" и тем самым 7 способствуют высокоточным и надежным измерениям. Для обеспечения установки элемента 42 соосно внутри отверстия 22 отклоняющий элемент 42 в соответствии с настоящим изобретением предусмотрен с выполненной за одно целое монтажной или опорной частью или элементом 44. А именно, элемент 40 выполнен на одном своем конце с множеством распределенных по окружности, проходящих радиально наружу выступов или язычков 52, количество которых равно количеству выемок или канавок 28 в корпусе расходомера, или секции 20 трубопровода, и которые расположены на таком же расстоянии друг от друга, что и указанные выемки или канавки. В предпочтительном варианте осуществления изобретения язычки 52 выполнены на заднем или расположенном ниже по течению конце элемента 40 и состоят из двух диаметрально противоположных язычков, которые по существу образуют жесткую поперечину на расположенном ниже по течению конце элемента 40, как показано на фиг. 2. Предпочтительно поперечина расположена на небольшом расстоянии за наклонной стенкой 50 по ходу течения и объединена с ней с помощью цилиндрического удлинения 54. Удлинение 54 может иметь различную длину для различных размеров и форм отклоняющих элементов с тем, чтобы обеспечить надлежащее размещение отклоняющего элемента относительно предназначенных для измерения выпускных отверстий 24 и 26, как будет описано ниже. Как показано с помощью сопоставления фиг. 2 и 4, язычки 52 имеют такую же протяженность в радиальном направлении и так же удалены друг от друга, как канавки 28 в корпусе расходомера, и соответствуют по протяженности и расположению указанным канавкам. Благодаря этому отклоняющий элемент 42 может быть должным образом установлен внутри корпуса 20 расходомера просто путем размещения этого элемента в расположенном ниже по течению конце трубопровода или отверстия 22 и вхождения язычков 52 в канавки 28 с обеспечением прочной и надежной установки их внутри канавок 28. При монтаже расходомера в трубопроводе фланец 14 расположенной ниже по течению секции 12 трубопровода обеспечивает фиксацию язычков 52 в заданном положении в канавках 28 и препятствует смещению или дислокации отклоняющего элемента 42 относительно отверстия 22 корпуса 20 расходомера. Когда отклоняющий элемент смонтирован в корпусе 20, периферийный край 46 отклоняющего элемента находится между двумя выпускными отверстиями 24 и 26 для измерения давления, так что выпускные отверстия расположены с противоположных сторон от зоны или плоскости 46, в которой поперечное сечение потока текучей среды имеет наименьшую площадь и скорость потока текучей среды является 8 наибольшей. Выпускные отверстия соответственно сообщаются с расположенными выше и ниже по течению зонами в трубопроводе, в которых профиль скоростей потока текучей среды является сравнительно ровным, линейным и стабильным. Это обеспечивает возможность выполнения точных измерений характеристик потока посредством выпускных отверстий с помощью обычных измерительных приборов для измерения характеристик потока текучей среды, соединенных с выпускными отверстиями, как схематично показано на фиг. 5. Устройство согласно изобретению обеспечивает подачу измерительным приборам высоконадежного и устойчивого сигнала, имеющего очень высокую точность. Расположенное выше по течению измерительное выпускное отверстие 24 может быть расположено в пределах зоны между краем 46 и точкой, находящейся на расстоянии, равном приблизительно двум диаметрам трубопровода,то есть приблизительно в два раза превышающем диаметр отверстия 22, выше по течению от расположенного выше по течению конца расположенной выше по течению наклонной стенки 48. Предпочтительным местом размещения является место в зоне непосредственно перед заостренным концом стенки 48 по ходу течения,как показано на фиг. 5. Расположенное ниже по течению выпускное отверстие 26 может быть расположено в пределах зоны между краем 46 и точкой, находящейся на расстоянии, равном приблизительно двум диаметрам трубопровода,за указанным краем по ходу течения. В частности, отклоняющий элемент 42 будет вызывать образование сужающейся струи, то есть области сужающегося потока, в потоке текучей среды на предопределенном или заранее установленном расстоянии за краем 46 по ходу течения, и предпочтительным местом расположения находящегося ниже по течению выпускного отверстия является место в пределах зоны, где происходит образование сужающейся струи. Измерения давления в этих местах и перепад между измеренными давлениями дают информацию, из которой с помощью соответствующих измерительных приборов могут быть определены и измерены характеристики потока внутри трубопровода, как схематично показано на фиг. 5. Измерительные приборы обычно включают или суммирующий регистратор потока и/или индикатор мгновенного расхода, или оба этих прибора вместе. При необходимости, для обеспечения очень высокой точности, в выпускных отверстиях 24 и 26 могут быть предусмотрены полупроводниковые или электронные датчики для генерирования сигналов, которые передаются соответствующему обрабатывающему устройству, такому, как компьютер или микропроцессор. Такие измерительные приборы не показаны на чертежах, поскольку они являются традиционными в области измерения характе 9 ристик потоков. При наличии описанных элементов общая точность системы, то есть суммарная точность гидравлической, механической,электрической и/или электронной систем составляет 99% или выше. Все ошибки системы в сумме составляют, как правило, в пределах плюс-минус 1% от показаний регистратора или индикатора. Как известно, суммирующий регистратор может выдавать данные в галлонах, кубических футах, акр-футах, кубических метрах и других стандартных единицах измерения. Аналогичным образом, индикатор расхода может выдавать данные в галлонах в минуту, кубических футах в секунду и других стандартных единицах измерения. Поскольку отклоняющий элемент в предпочтительном варианте осуществления изобретения закреплен в месте, находящемся за предназначенными для измерения давления выпускными отверстиями 24 и 26 по ходу течения,опорные элементы или язычки 52 не создают никаких возмущений или аномалий потока в зоне, в которой находятся выпускные отверстия. Измерения характеристик потока текучей среды выполняются до того, как текучая среда столкнется с опорами, что дополнительно способствует повышению надежности, устойчивости и точности измерений характеристик потока. Выполнение радиальных, предназначенных для измерения давления выпускных отверстий 24 и 26 в секции 20 трубопровода обеспечивает исключение существующего в известных устройствах канала, проходящего аксиально через отклоняющий элемент для измерения давления на расположенной ниже по течению стороне элемента, и, в свою очередь, обеспечивает исключение пустой и застойной зоны с нулевым потоком текучей среды, которая существовала в таком канале. Благодаря этому расходомер согласно изобретению можно использовать для измерения характеристик потока текучей среды в промышленных применениях, где требования чистоты и санитарии имеют первостепенное значение. В частности, за счет использования датчиков давления диафрагменного типа в двух выпускных отверстиях обеспечивается соблюдение санитарно-гигиенических требований. Кроме того, выполнение радиальных,предназначенных для измерения давления выпускных отверстий обеспечивает возможность изготовления отклоняющего элемента и опорной конструкции для него в виде выполненного за одно целое, единого, сплошного элемента,который не требует никакого соединения материалов, например, такого, как сварка. Кроме того, опорная система, обеспечиваемая язычками 52 и канавками 28, исключает какую-либо необходимость соединения материалов, например, с помощью сварки, при этом имеется в виду присоединение опоры к элементу 42 и стенке секции 20 трубопровода. Следовательно, затраты труда существенно уменьшаются. 10 Кроме того, изготовление элемента 42 в виде сплошного твердого тела обеспечивает возможность использования конструкционных материалов, которые ранее считались непригодными для этой цели, например, пластиков, в особенности пластиков, обладающих свойствами неприлипания, таких как Teflon, Delrin и политетрафторэтилен. Кроме того, использование таких конструкционных материалов обеспечивает возможность отливки или формования отклоняющего элемента в виде выполненного за одно целое элемента, в результате чего еще больше снижаются затраты. Система для установки или крепления отклоняющего элемента согласно изобретению также обеспечивает удобное и быстрое преобразование устройства из устройства с первым бета-соотношением в устройство с другим бетасоотношением или из устройства с первым диапазоном расходов в устройство с другими и различными диапазонами расходов. А именно,размер и/или конфигурация, например, углы наклона отклоняющего элемента относительно отверстия 22 в секции 20 трубопровода определяют бета-соотношение, типы текучих сред и диапазон расходов потока, для которых отклоняющий элемент обеспечивает эффективную линейность потока текучей среды через зону между отклоняющим элементом и внутренней поверхностью стенки трубопровода. Изменения размера и/или конфигурации отклоняющего элемента приводят к изменениям типа и диапазонов расходов потока, на которые быстро реагирует система. Следовательно, путем удаления первого отклоняющего элемента и замены его другим, отличающимся от него отклоняющим элементом можно обеспечить системе свойства,позволяющие ей точно соответствовать различным расходам и различным потокам текучей среды. Благодаря изобретению это может быть выполнено просто и очень быстро путем отпускания или удаления болтов 16, которые проходят между фланцами 14, удаления пластинчатой секции 20 из трубопровода, извлечения отклоняющего элемента из установочных канавок 28 и трубопровода 20, замены отклоняющего элемента на другой отклоняющий элемент и возврата секции 20 на ее место в трубопроводе 12. Следовательно, отсутствует необходимость замены данного корпуса расходомера на другой корпус расходомера. Достаточно будет одной секции 20 трубопровода и связанных с ней датчиков для измерения характеристик потока текучей среды для ряда диапазонов расходов и для различных потоков текучих сред, как жидких, так и газообразных. Следовательно, задачи и преимущества изобретения достигаются и обеспечиваются рациональным, практичным, экономичным образом и не требуется усилий при их достижении. В то время как в данной заявке изображен и описан предпочтительный вариант осуществ 11 ления изобретения, следует понимать, что могут быть выполнены различные изменения, перестановки и модификации данного варианта, не отходя от объема изобретения, определенного приложенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для потока текучей среды,содержащее трубопровод, включающий выполненную с возможностью извлечения и замены секцию трубопровода, имеющую периферийную стенку с внутренней поверхностью для транспортирования текучей среды через нее в заданном направлении, причем секция имеет по отношению к направлению потока текучей среды расположенный выше по течению конец и расположенный ниже по течению конец,элемент для отклонения потока текучей среды в секции трубопровода, имеющий по отношению к направлению потока текучей среды расположенный выше по течению конец и расположенный ниже по течению конец, причем отклоняющий элемент имеет меньший размер по сравнению с секцией и имеет между своими концами средство с наклонными стенками, образующее периферию на элементе для отклонения текучей среды таким образом, чтобы она проходила через зону, образованную между периферией отклоняющего элемента и внутренней поверхностью секции, причем средство с наклонными стенками обеспечивает, по существу,линейный профиль скоростей текучей среды, по меньшей мере, в зоне в заданном диапазоне потоков через секцию,при этом отклоняющий элемент и секция имеют на одном своем конце взаимодействующие средства, предназначенные для установки отклоняющего элемента в секции с возможностью извлечения и замены с тем, чтобы отклоняющий элемент удалялся и заменялся другим отклоняющим элементом с обеспечением приспосабливания к другому диапазону потоков через секцию. 2. Устройство по п.1, в котором взаимодействующие средства включают язычок на одном и канавку на другом из элементов, представляющих собой отклоняющий элемент и секцию трубопровода, причем язычок входит в канавку с возможностью извлечения его для установки отклоняющего элемента в секции с возможностью извлечения. 3. Устройство по п.1, в котором взаимодействующие средства находятся на расположенном ниже по течению конце отклоняющего элемента и секции. 4. Устройство по п.1, в котором секция трубопровода имеет множество канавок на внутренней поверхности секции на ее расположенном ниже по течению конце, отклоняющий элемент имеет множество выступающих наружу 12 язычков на его расположенном ниже по течению конце, причем язычки сопряжены с канавками и входят в канавки с возможностью извлечения для установки отклоняющего элемента в секции на ее расположенном ниже по течению конце. 5. Устройство по п.1 включающее средства для измерения характеристик потока, связанные с секцией трубопровода и образующие вместе с ней корпус расходомера, причем отклоняющий элемент выполнен с возможностью замены на другой отклоняющий элемент с тем, чтобы посредством использования одного корпуса расходомера обеспечить измерение характеристик различных текучих сред и различных диапазонов потоков. 6. Устройство для потока текучей среды,содержащее в комбинации трубопровод для транспортирования текучей среды через него в заданном направлении,причем трубопровод имеет периферийную стенку с внутренней поверхностью,элемент для отклонения потока текучей среды в трубопроводе, имеющий по отношению к направлению потока текучей среды расположенный выше по течению конец и расположенный ниже по течению конец, причем элемент имеет меньший размер по сравнению с трубопроводом и имеет средство с наклонными стенками, образующее периферию на элементе для отклонения текучей среды таким образом, чтобы она проходила через зону, ограниченную периферией отклоняющего элемента и внутренней поверхностью трубопровода, причем трубопровод имеет по отношению к направлению потока текучей среды зону, находящуюся перед элементом по ходу течения, и зону, находящуюся за элементом по ходу течения, причем средство с наклонными стенками обеспечивает, по существу, линейный поток текучей среды, по меньшей мере, в зоне в заданном диапазоне потоков через трубопровод и выравнивание профиля скоростей потока текучей среды в трубопроводе в зонах как перед отклоняющим элементом, так и за отклоняющим элементом по ходу течения,причем отклоняющий элемент представляет собой цельный, неразъемный элемент, не имеющий зон физического соединения,при этом отклоняющий элемент и трубопровод имеют взаимодействующие средства для установки отклоняющего элемента в трубопроводе без постоянного присоединения отклоняющего элемента к трубопроводу, а само устройство выполнено и смонтировано без соединения материалов. 7. Устройство по п.6, включающее предназначенные для измерения характеристик потока выпускные отверстия, проходящие через стенку трубопровода и сообщающиеся соответственно с расположенными выше и ниже по течению 13 зонами, в которых профиль скоростей является сравнительно ровным. 8. Устройство по п.7, включающее диафрагменные датчики давления, расположенные в предназначенных для измерения выпускных отверстиях. 9. Устройство по п.7, в котором отклоняющий элемент установлен на расположенном ниже по течению конце внутри трубопровода за предназначенными для измерения выпускными отверстиями по ходу течения, так что измерения осуществляются перед взаимодействующими установочными средствами по ходу течения и до какого-либо возмущения потока текучей среды, которое может быть вызвано взаимодействующими установочными средствами. 10. Устройство для потока текучей среды,содержащее в комбинации трубопровод для транспортирования текучей среды через него в заданном направлении,причем трубопровод имеет периферийную стенку с внутренней поверхностью,элемент для отклонения потока текучей среды в трубопроводе, имеющий по отношению к направлению потока текучей среды расположенный выше по течению конец и расположенный ниже по течению конец, причем элемент имеет меньший размер по сравнению с трубопроводом и имеет средство с наклонными стенками, образующее периферию на элементе для отклонения текучей среды таким образом, чтобы она проходила через зону, ограниченную периферией отклоняющего элемента и внутренней поверхностью трубопровода, причем трубопровод имеет по отношению к направлению потока текучей среды зону, находящуюся перед элементом по ходу течения, и зону, находящуюся за элементом по ходу течения, причем средство с наклонными стенками обеспечивает, по существу, линейный поток текучей среды, по меньшей мере, в зоне в заданном диапазоне потоков через трубопровод и выравнивание профиля скоростей потока текучей среды в трубопроводе в зонах как перед отклоняющим элементом, так и за отклоняющим элементом по ходу течения, и средства, обеспечивающие установку отклоняющего элемента посредством его расположенного ниже по течению конца внутри трубопровода в месте, находящемся за элементом по ходу течения, так что поток текучей среды измеряется перед установочными средствами по ходу течения до возникновения какого-либо возмущения потока текучей среды, которое может быть вызвано установочными средствами. 11. Устройство по п.10, включающее пару предназначенных для измерения выпускных отверстий, проходящих через стенку трубопровода, причем одно из выпускных отверстий сообщается с областью в расположенной выше по течению зоне в трубопроводе, где профиль скоростей потока текучей среды является сравни 001256 14 тельно ровным, а другое сообщается с областью, расположенной ниже по течению в трубопроводе, где профиль скоростей потока текучей среды является сравнительно ровным, и средства для измерения характеристик потока, внешние по отношению к трубопроводу, сообщающиеся с внутренней полостью трубопровода посредством выпускных отверстий, предназначенных для измерения. 12. Устройство по п.10, в котором установочные средства включают взаимодействующие средства в трубопроводе и на расположенном ниже по течению конце отклоняющего элемента для установки отклоняющего элемента в трубопроводе с возможностью извлечения и замены,так что отклоняющий элемент удаляется и заменяется другим отклоняющим элементом,обеспечивающим приспосабливание к различным текучим средам и различным диапазонам потоков через трубопровод. 13. Устройство по п.10, в котором трубопровод включает съемную секцию, имеющую расположенный выше по течению конец и расположенный ниже по течению конец и множество распределенных по окружности канавок на внутренней поверхности секции на ее расположенном ниже по течению конце, отклоняющий элемент имеет множество выступающих наружу язычков на его расположенном ниже по течению конце, причем количество язычков равно количеству канавок и язычки распределены по окружности так же, как канавки, причем язычки сопряжены с канавками и входят в канавки с возможностью извлечения для установки отклоняющего элемента в секции на ее расположенном ниже по течению конце с возможностью извлечения и замены. 14. Устройство по п.12, в котором отклоняющий элемент представляет собой цельный,неразъемный элемент, не имеющий зон физического соединения, и взаимодействующие средства обеспечивают установку отклоняющего элемента в трубопроводе с возможностью отсоединения без постоянного присоединения отклоняющего элемента к трубопроводу, так что устройство выполнено и смонтировано без соединения материалов. 15. Расходомер для текучей среды, содержащий в комбинации трубопровод для транспортирования текучей среды через него в заданном направлении, причем трубопровод имеет периферийную стенку с внутренней поверхностью и имеет по отношению к направлению потока текучей среды направление против течения и направление по течению,элемент для отклонения текучей среды в трубопроводе, включающий первую часть с наклонной стенкой, обращенную в направлении против течения и сужающуюся конусообразно внутрь в направлении оси трубопровода, и прилегающую вторую часть с наклонной стенкой,обращенную в направлении по течению и су 15 жающуюся конусообразно внутрь в направлении оси трубопровода, причем части с наклонными стенками образуют периферию на элементе и образуют периферийный край в месте соединения их больших концов, причем вторая часть с наклонной стенкой имеет меньшую протяженность в осевом направлении и больший наклон по сравнению с первой частью с наклонной стенкой, отклоняющий элемент установлен коаксиально в трубопроводе, при этом плоскость периферийного края расположена, по существу, перпендикулярно к направлению потока текучей среды и части с наклонными стенками и периферийный край симметрично удалены на определенное расстояние внутрь от внутренней поверхности трубопровода,причем отклоняющий элемент отклоняет текучую среду для прохождения ее через зону между периферией отклоняющего элемента и внутренней поверхностью трубопровода и обеспечивает эффективную линейность потока текучей среды в зоне и выравнивание профиля скоростей потока текучей среды в зонах внутри трубопровода как перед отклоняющим элементом, так и за ним по ходу течения,первое выпускное отверстие для измерения давления, проходящее сквозь стенку трубопровода в зоне перед краем по ходу течения, где профиль скоростей текучей среды является относительно ровным, и второе выпускное отверстие для измерения давления, проходящее сквозь стенку трубопровода в зоне за краем по ходу течения, где профиль скоростей текучей среды является относительно ровным,причем первое и второе выпускные отверстия для измерения давления обеспечивают определение перепада давлений текучей среды между расположенными выше и ниже по течению сторонами края для осуществления измерения характеристик потока текучей среды через трубопровод без необходимости наличия выпускного отверстия для измерения давления внутри отклоняющего элемента. 16. Расходомер по п.15, в котором первое выпускное отверстие для измерения давления расположено в пределах зоны между краем и местом, находящимся на расстоянии, составляющем приблизительно два диаметра трубопровода, выше по течению от первой части с наклонной стенкой, и второе выпускное отверстие расположено в пределах зоны между краем и местом, находящимся на расстоянии, составляющем приблизительно два диаметра трубопровода, ниже по течению от края. 17. Расходомер по п.16, в котором первая часть с наклонной стенкой конусообразно сужается к точке в направлении против течения и первое выпускное отверстие для измерения давления расположено в зоне, находящейся непосредственно перед точкой по ходу течения. 18. Расходомер по п.16, в котором отклоняющий элемент обеспечивает сужающуюся струю в потоке текучей среды за краем по ходу течения и второе выпускное отверстие для измерения давления расположено в зоне, обеспечивающей сужающуюся струю. 19. Расходомер по п.15, в котором первая часть с наклонной стенкой имеет угол наклона от приблизительно 39 до приблизительно 75 к плоскости периферийного края, вторая часть с наклонной стенкой имеет угол наклона от приблизительно 15 до приблизительно 30 к плоскости периферийного края и бета-соотношение отклоняющего элемента с внутренней поверхностью трубопровода составляет от приблизительно 0,4 до приблизительно 0,94. 20. Расходомер по п.19, включающий средства для установки отклоняющего элемента в трубопроводе с возможностью извлечения и замены, причем отклоняющий элемент выполнен с возможностью извлечения его и замены на отклоняющий элемент с другим размером и/или другой конфигурацией для обеспечения приспосабливания к различным текучим средам и различным расходам потока через трубопровод и для обеспечения использования в трубопроводе отклоняющих элементов, обеспечивающих различные бета-соотношения.
