Устройство для лечения мигрени

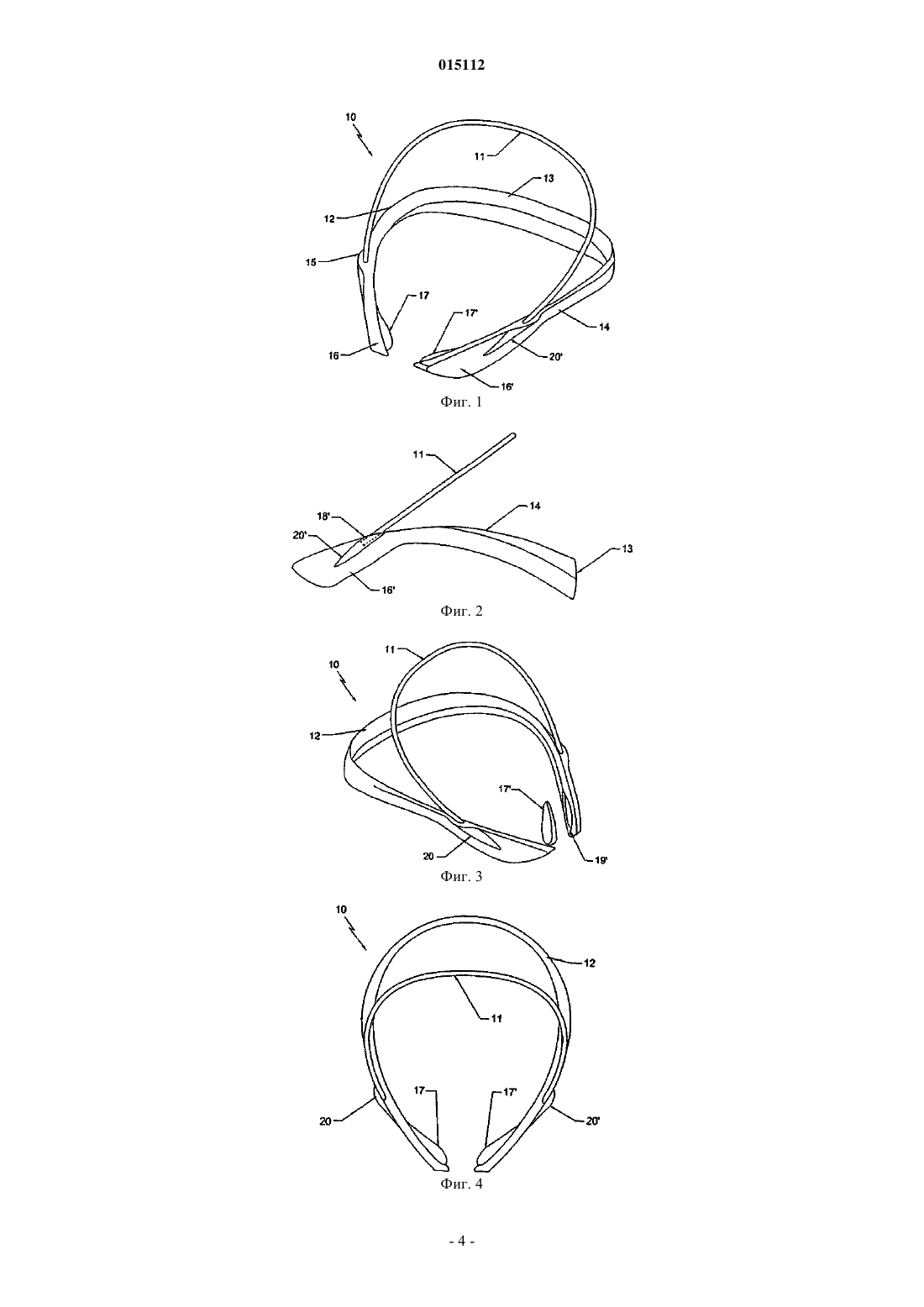

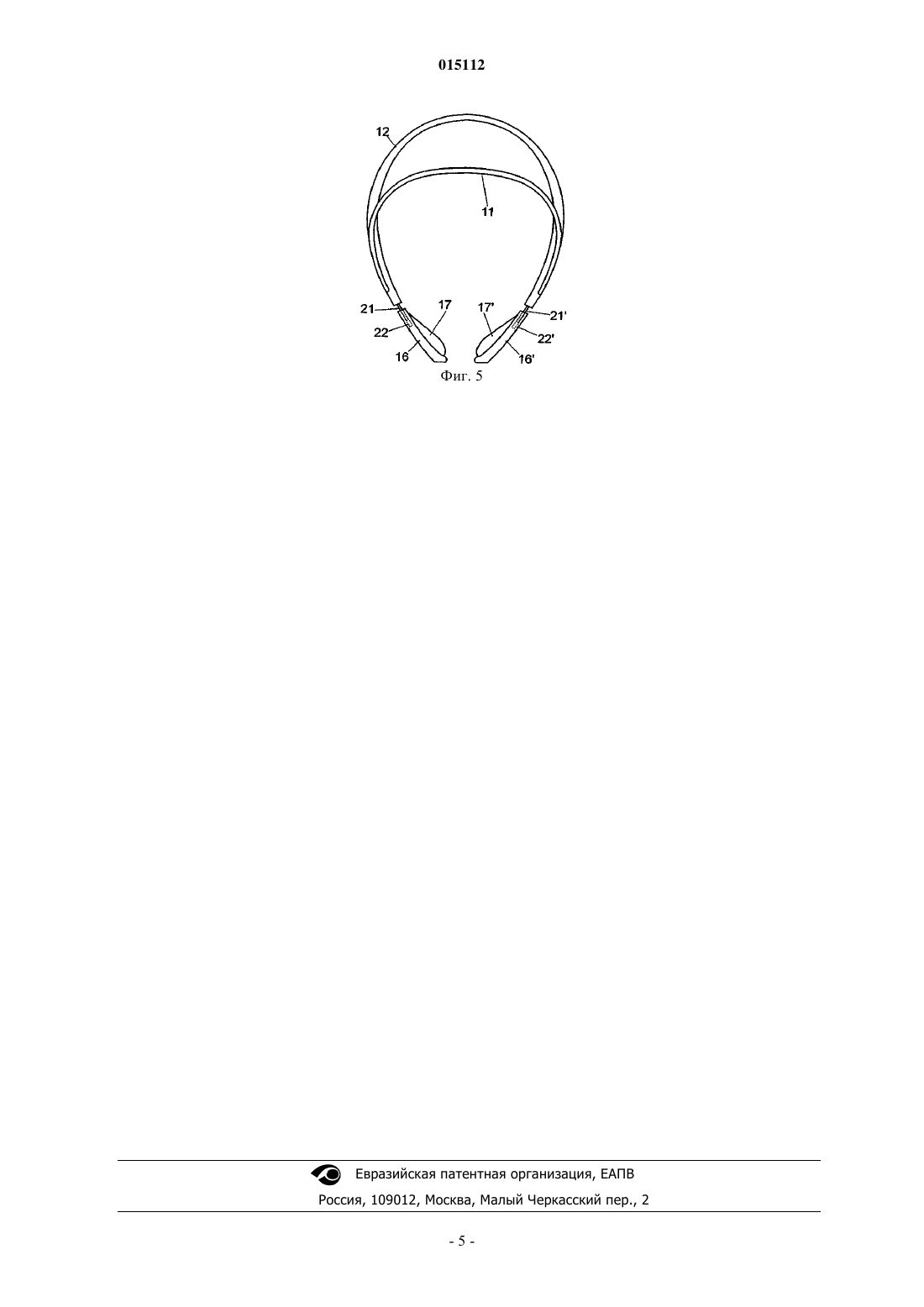

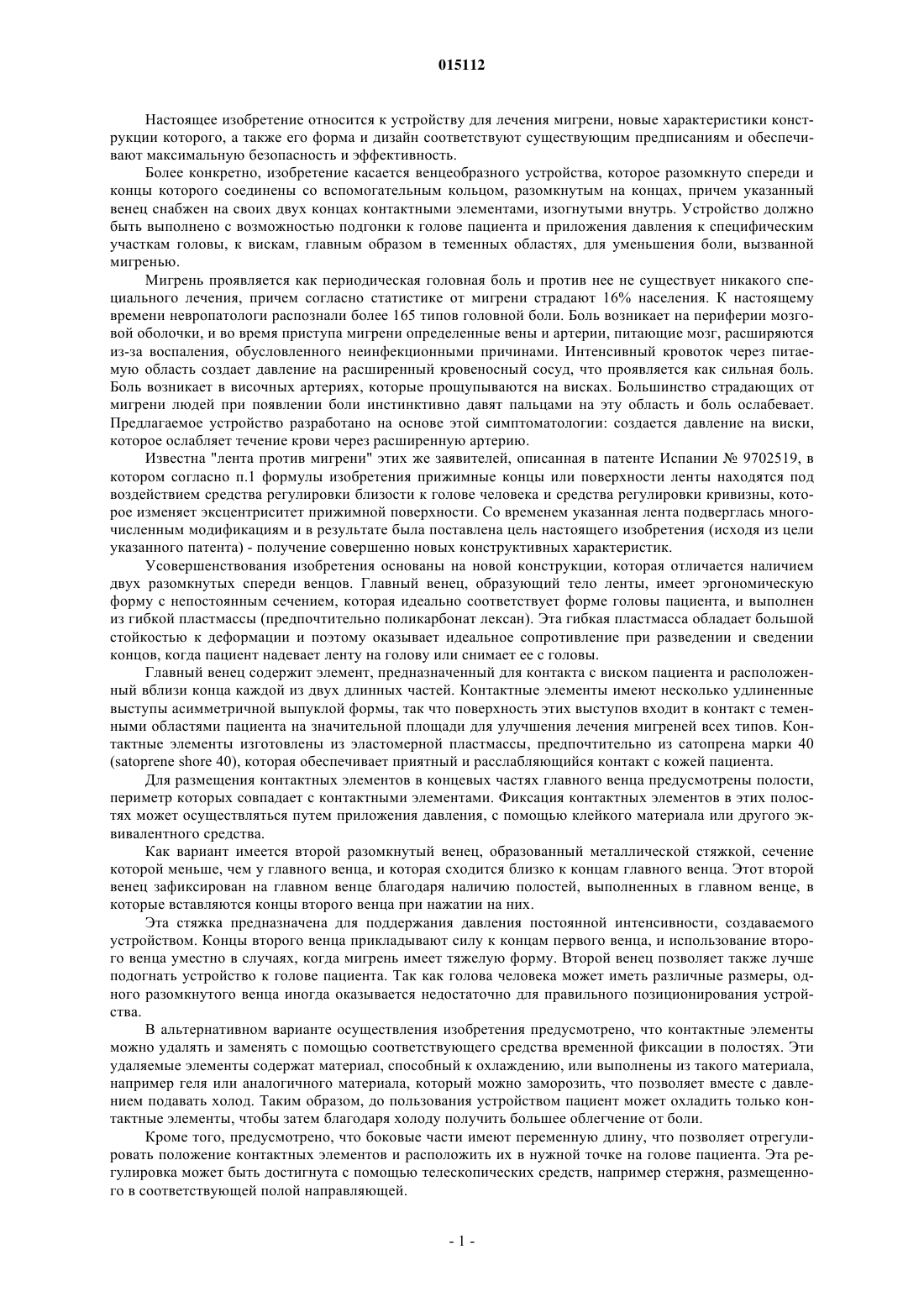

(71)(72)(73) Заявитель, изобретатель и патентовладелец: ДУЭЛО РИУ ХУАН ХОСЕ (ES) Представитель: Устройство, состоящее из нескольких полуколец и их продолжений, предназначено для посадки на голову пациента и приложения давления к заданным участкам головы. Устройство содержит главный разомкнутый венец (12) U-образной формы, включающий слегка вогнутую заднюю зону(13), продолжением которой являются две сходящиеся внутрь боковые зоны (14, 15), концы или боковые части (16, 16') которых имеют на внутренней поверхности полости (19, 19') для размещения контактных элементов (17, 17'), имеющих заметно выпуклую переднюю поверхность, частично выступающую внутрь венца (12). С верхней стороны концов или боковых частей (16, 16') выполнены полости (18, 18'), ориентированные внутрь под определенным углом к плоскости главного венца (12), для вставки концов второго разомкнутого венца (11). 015112 Настоящее изобретение относится к устройству для лечения мигрени, новые характеристики конструкции которого, а также его форма и дизайн соответствуют существующим предписаниям и обеспечивают максимальную безопасность и эффективность. Более конкретно, изобретение касается венцеобразного устройства, которое разомкнуто спереди и концы которого соединены со вспомогательным кольцом, разомкнутым на концах, причем указанный венец снабжен на своих двух концах контактными элементами, изогнутыми внутрь. Устройство должно быть выполнено с возможностью подгонки к голове пациента и приложения давления к специфическим участкам головы, к вискам, главным образом в теменных областях, для уменьшения боли, вызванной мигренью. Мигрень проявляется как периодическая головная боль и против нее не существует никакого специального лечения, причем согласно статистике от мигрени страдают 16% населения. К настоящему времени невропатологи распознали более 165 типов головной боли. Боль возникает на периферии мозговой оболочки, и во время приступа мигрени определенные вены и артерии, питающие мозг, расширяются из-за воспаления, обусловленного неинфекционными причинами. Интенсивный кровоток через питаемую область создает давление на расширенный кровеносный сосуд, что проявляется как сильная боль. Боль возникает в височных артериях, которые прощупываются на висках. Большинство страдающих от мигрени людей при появлении боли инстинктивно давят пальцами на эту область и боль ослабевает. Предлагаемое устройство разработано на основе этой симптоматологии: создается давление на виски,которое ослабляет течение крови через расширенную артерию. Известна "лента против мигрени" этих же заявителей, описанная в патенте Испании 9702519, в котором согласно п.1 формулы изобретения прижимные концы или поверхности ленты находятся под воздействием средства регулировки близости к голове человека и средства регулировки кривизны, которое изменяет эксцентриситет прижимной поверхности. Со временем указанная лента подверглась многочисленным модификациям и в результате была поставлена цель настоящего изобретения (исходя из цели указанного патента) - получение совершенно новых конструктивных характеристик. Усовершенствования изобретения основаны на новой конструкции, которая отличается наличием двух разомкнутых спереди венцов. Главный венец, образующий тело ленты, имеет эргономическую форму с непостоянным сечением, которая идеально соответствует форме головы пациента, и выполнен из гибкой пластмассы (предпочтительно поликарбонат лексан). Эта гибкая пластмасса обладает большой стойкостью к деформации и поэтому оказывает идеальное сопротивление при разведении и сведении концов, когда пациент надевает ленту на голову или снимает ее с головы. Главный венец содержит элемент, предназначенный для контакта с виском пациента и расположенный вблизи конца каждой из двух длинных частей. Контактные элементы имеют несколько удлиненные выступы асимметричной выпуклой формы, так что поверхность этих выступов входит в контакт с теменными областями пациента на значительной площади для улучшения лечения мигреней всех типов. Контактные элементы изготовлены из эластомерной пластмассы, предпочтительно из сатопрена марки 40(satoprene shore 40), которая обеспечивает приятный и расслабляющийся контакт с кожей пациента. Для размещения контактных элементов в концевых частях главного венца предусмотрены полости,периметр которых совпадает с контактными элементами. Фиксация контактных элементов в этих полостях может осуществляться путем приложения давления, с помощью клейкого материала или другого эквивалентного средства. Как вариант имеется второй разомкнутый венец, образованный металлической стяжкой, сечение которой меньше, чем у главного венца, и которая сходится близко к концам главного венца. Этот второй венец зафиксирован на главном венце благодаря наличию полостей, выполненных в главном венце, в которые вставляются концы второго венца при нажатии на них. Эта стяжка предназначена для поддержания давления постоянной интенсивности, создаваемого устройством. Концы второго венца прикладывают силу к концам первого венца, и использование второго венца уместно в случаях, когда мигрень имеет тяжелую форму. Второй венец позволяет также лучше подогнать устройство к голове пациента. Так как голова человека может иметь различные размеры, одного разомкнутого венца иногда оказывается недостаточно для правильного позиционирования устройства. В альтернативном варианте осуществления изобретения предусмотрено, что контактные элементы можно удалять и заменять с помощью соответствующего средства временной фиксации в полостях. Эти удаляемые элементы содержат материал, способный к охлаждению, или выполнены из такого материала,например геля или аналогичного материала, который можно заморозить, что позволяет вместе с давлением подавать холод. Таким образом, до пользования устройством пациент может охладить только контактные элементы, чтобы затем благодаря холоду получить большее облегчение от боли. Кроме того, предусмотрено, что боковые части имеют переменную длину, что позволяет отрегулировать положение контактных элементов и расположить их в нужной точке на голове пациента. Эта регулировка может быть достигнута с помощью телескопических средств, например стержня, размещенного в соответствующей полой направляющей.-1 015112 Другие особенности изобретения станут очевидны из подробного описания, имеющего ссылки на чертежи, иллюстрирующие пример практической реализации изобретения и не ограничивающие его объем. На чертежах фиг. 1 изображает в перспективе устройство согласно изобретению, образованное соединением двух разомкнутых на концах венцов в сочетании с контактными элементами; фиг. 2 - увеличенный вид сбоку устройства согласно изобретению, где показаны боковые части,расположенные на концах главного венца, а также боковые зоны; фиг. 3 - устройство согласно изобретению в перспективе, где видна одна из двух полостей для вставки контактных элементов; фиг. 4 - вид сверху устройства согласно изобретению; фиг. 5 - вид сверху устройства согласно изобретению, в котором длину боковых частей можно регулировать телескопически. Основные элементы устройства согласно изобретению имеют следующие цифровые обозначения: 10 - устройство; 11 - разомкнутый венец; 12 - главный разомкнутый венец; 13 - задняя зона венца 12; 14, 15 - боковые зоны венца 12; 16, 16' - боковые части; 17, 17' - контактные элементы; 18, 18' - полости; 19, 19' - полости; 20, 20' - выступы; 21, 21' - стержни телескопического средства, размещенные в полых направляющих 22, 22' в боковых частях 16, 16'. В одном из предпочтительных вариантов осуществления изобретения устройство (10) содержит существенно разомкнутый главный венец (12) овальной формы и стержень (11) постоянного сечения, концы которого входят в концевые части главного венца (12), образуя U-образную форму, см. фиг. 1, 3 и 4. Главный венец (12) выполнен предпочтительно из гибкой пластмассы и имеет слегка вогнутую заднюю зону (13), продолжением которой являются боковые зоны (14, 15), которые сходятся внутрь и концы или боковые части (16, 16') которых имеют на передней внутренней стороне полости (19, 19') для размещения контактных элементов (17, 17'). Передняя поверхность контактных элементов (17, 17') имеет заметно выпуклую форму и после их вставки в указанные полости (19, 19') они частично выступают внутрь относительно венца (12). Контактные элементы (17, 17') изготовлены от пластического эластомера благодаря чему при пользовании устройством пациент чувствует себя более комфортно. Кроме того,контактные элементы (17, 17') включают материал типа криогенного геля, который можно охладить и накладывать на контактную область головы пациента уже холодным. Для этого контактные элементы(17, 17') вставляются в полости так, что их можно полностью удалить и заменить с помощью соответствующих соединительных устройств. Высота главного венца (12) непостоянна - в задней зоне (13) она больше, чем в боковых зонах (14,15), а в боковых частях (16, 16') она снова увеличивается. Верхний край боковых частей (16, 16') немного шире, чем остальная часть главного венца (12), чтобы в них можно было выполнить полости (18, 18') и(19, 19'), см. фиг. 4. Главный венец (12) имеет форму, которая сходится в виде буквы U, и идеально приспособлен по кривизне к форме головы пациента. Аналогично, внутренняя поверхность всего главного венца (12), контактирующая с головой пациента, немного вогнута, что гарантирует опору для главного венца (12) по его периметру на средней области головы пациента, см. фиг. 2. Кроме того, боковые зоны (14, 15) главного венца (12) имеют слегка вогнутый профиль, который продолжается в боковых частях (16, 16'), так что главный венец можно более удобно посадить на среднюю область головы пациента, см. фиг. 2. Второй венец (11), показанный на фиг. 1, 3 и 4, выполнен из съемных металлических стержней малого диаметра (приблизительно 3 мм), концы которых вставлены путем надавливания в полости (18, 18'),выполненные в боковых частях (16), расположенных на концах главного венца (12). Эти полости (18, 18') выполнены на поверхности или верхнем крае боковых частей (16, 16') и ориентированы внутрь под определенным углом, предпочтительно 20-60, к плоскости венца (12). Поскольку толщина боковых частей очень мала, их наружная поверхность снабжена отходящим наружу выступом (20, 20'), чтобы можно было выполнить указанные полости (18, 18'). Это значит, что, когда второй венец (11) установлен, он находится под некоторым углом к главному венцу и может опираться на среднюю верхнюю область головы пациента, см. фиг. 2. Назначение второго венца (11) в том, чтобы давить на боковые части (16) главного венца (12) внутрь. Это значит, что они сходятся друг к другу и давят друг на друга (16), усиливая сжатие, обусловленное формой главного венца (12), и обеспечивая более постоянную интенсивность давления на голову-2 015112 пациента через контактные элементы (17, 17'). Совместное использование двух разомкнутых венцов (11) и (12) позволяет, помимо усиления направленного внутрь давления, создаваемого концевыми частями, улучшить позиционирование устройства (10) на голове пациента и тем самым предотвратить самопроизвольное соскальзывание или смещение устройства (10). В альтернативном варианте, показанном на фиг. 5, каждая боковая часть (16, 16') имеет телескопическое средство для регулировки ее длины, что позволяет регулировать положение контактных элементов (17, 17'). Эти телескопические средства выполнены в виде группы стержней (21, 21') и полых направляющих (22, 22'). Возможны различные модификации изобретения при условии, что они не изменяют сущности изобретения, изложенной в его формуле. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для лечения мигрени, состоящее из полуколец и их продолжений и выполненное с возможностью подгонки к голове пациента и приложения давления к определенным частям головы, отличающееся тем, что оно содержит главный разомкнутый венец U-образной формы, имеющий слегка вогнутую заднюю зону (13), продолжением которой являются две боковые зоны (14, 15), которые сходятся внутрь и концы или боковые части (16, 16') которых имеют на внутренней стороне полости (19, 19') для размещения контактных элементов (17, 17'), передняя поверхность которых имеет заметно выпуклую форму и которые при вставке в указанные полости (19, 19') частично выступают внутрь относительно венца (12), причем концы или боковые части (16, 16') имеют на верхней стороне полости (18, 18'), ориентированные внутрь под определенным углом к плоскости главного венца (12), для размещения концов второго разомкнутого венца (11). 2. Устройство по п.1, отличающееся тем, что угол наклона полостей (18, 18') для размещения второго разомкнутого венца (11) к плоскости главного венца (12) лежит в пределах 20-60. 3. Устройство по п.1, отличающееся тем, что наружная поверхность боковых частей (16, 16') имеет отходящий наружу выступ (20, 20'), в котором выполнены полости (18, 18') для размещения второго разомкнутого венца (11). 4. Устройство по п.1, отличающееся тем, что высота главного венца (12) непостоянна, причем в задней зоне (13) она больше, чем в боковых зонах (14, 15), и затем снова увеличивается на участке боковых частей (16, 16'). 5. Устройство по п.1, отличающееся тем, что внутренняя поверхность всего главного венца (12),контактирующая с головой пациента, имеет слегка вогнутую форму для обеспечения опоры главного венца (12) по его периметру на среднюю область головы. 6. Устройство по п.1, отличающееся тем, что боковые зоны (14, 15) главного венца (12) имеют слегка вогнутый профиль, который продолжается в боковых частях (16, 16'). 7. Устройство по всем предшествующим пунктам, отличающееся тем, что главный венец (12) выполнен из гибкой пластмассы. 8. Устройство по п.1, отличающееся тем, что контактные элементы (17, 17'), которые вставлены в полости (19, 19') главного венца (12), выполнены из пластичного эластомера. 9. Устройство по п.1, отличающееся тем, что второй венец (11) выполнен съемным и при соединении с главным венцом (12) имеет заметно вогнутую форму, причем концы второго венца (11) вставляются путем приложения давления в полости (18, 18') главного венца (12), а второй венец (11) приспособлен для посадки на среднюю верхнюю область головы пациента с опорой на нее. 10. Устройство по пп.1 и 9, отличающееся тем, что второй разомкнутый венец (11) выполнен из металлического стержня малого диаметра. 11. Устройство по п.1, отличающееся тем, что контактные элементы (17, 17') выполнены с возможностью удаления и замены с помощью подходящих средств их временного крепления в полостях (19,19'). 12. Устройство по п.11, отличающееся тем, что контактные элементы (17, 17') содержат материал,такой как гель или подобный материал, пригодный для охлаждения, с целью приложения холода к контактной точке головы пациента. 13. Устройство по п.1, отличающееся тем, что боковые части (16, 16') имеют переменную длину. 14. Устройство по п.13, отличающееся тем, что боковые части (16, 16') имеют телескопические регулировочные средства, включающие, по меньшей мере, стержень, установленный в полой направляющей.
