Способ и устройство для ликвидации рыхлого угля с коксовых пирогов

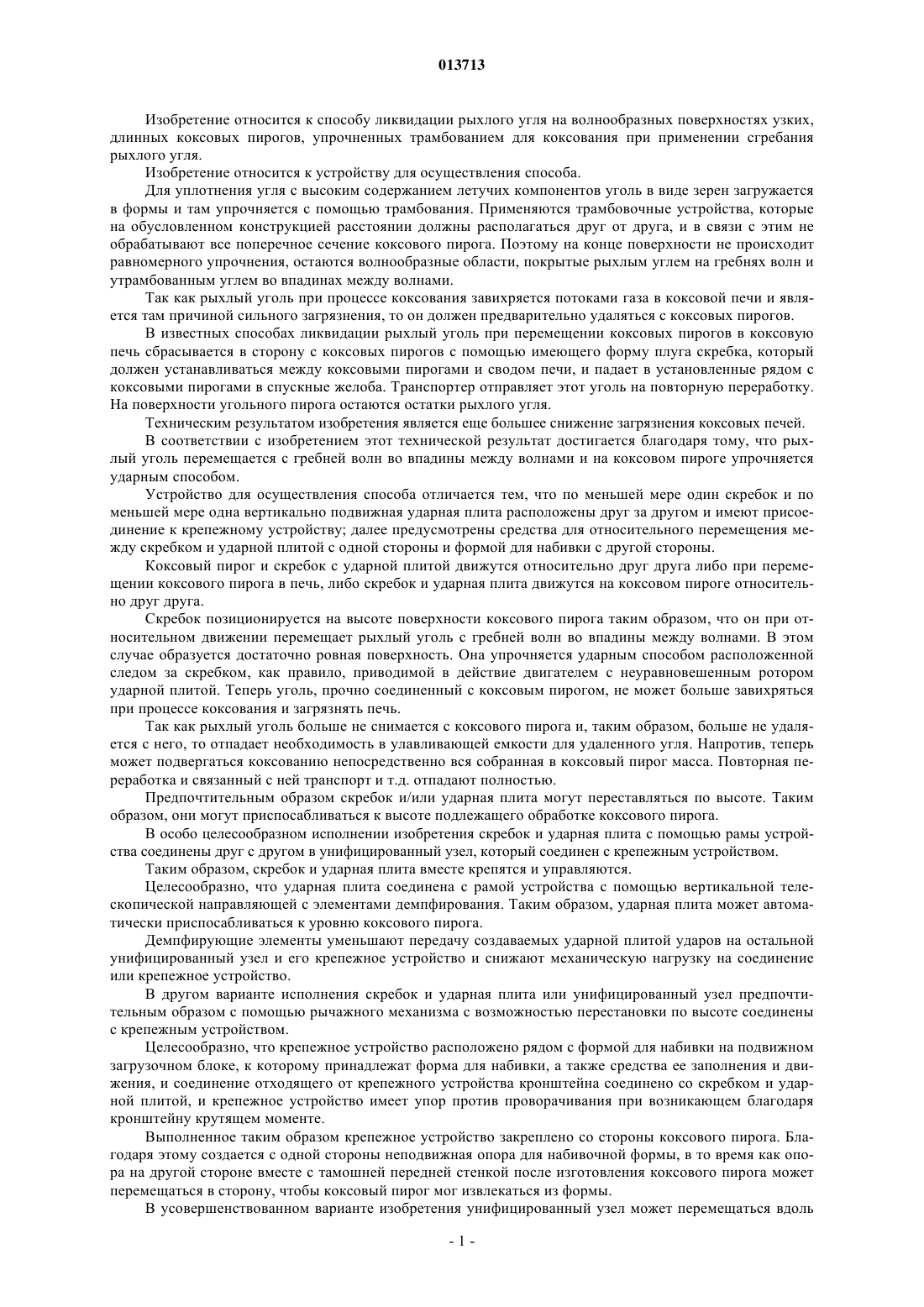

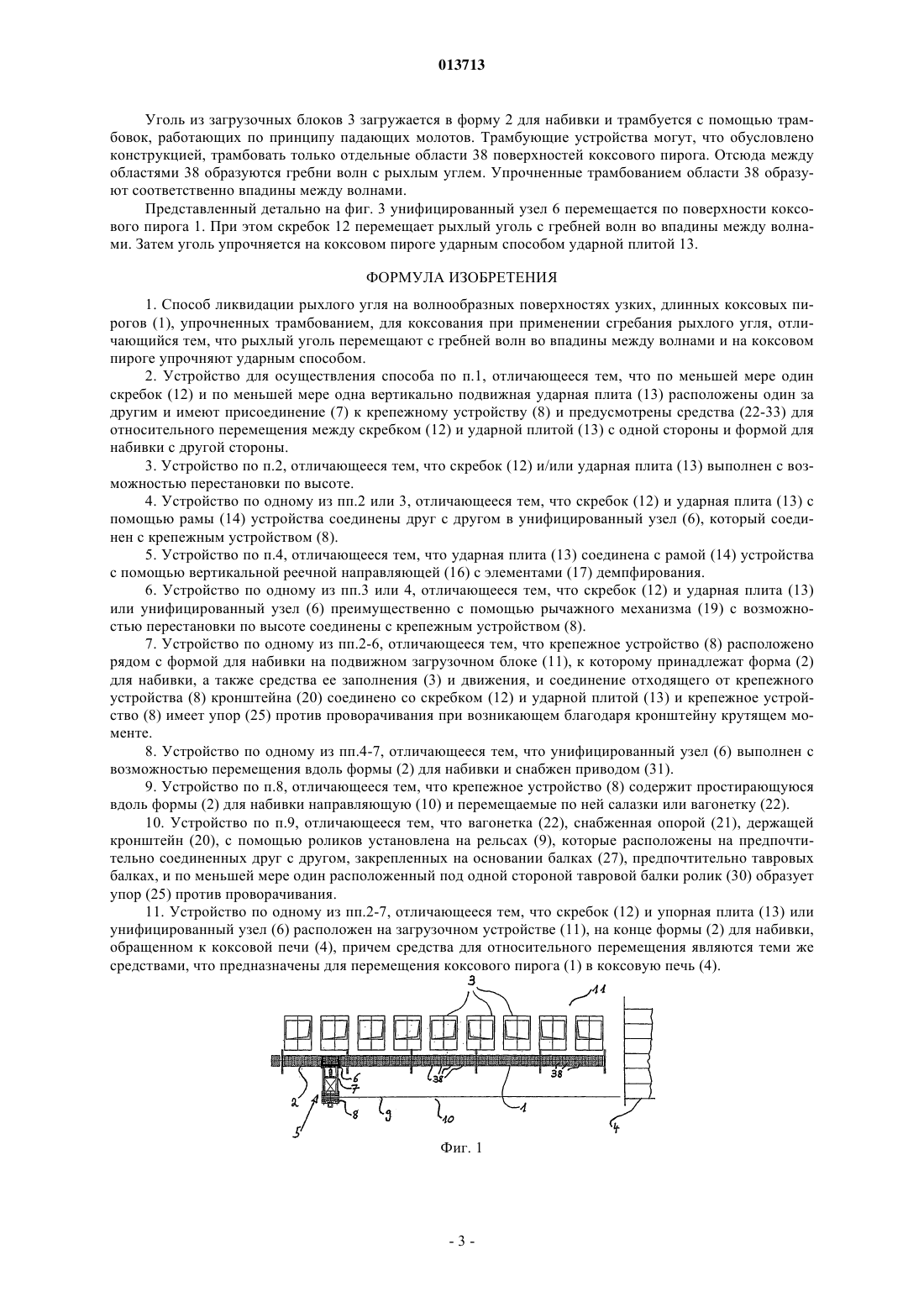

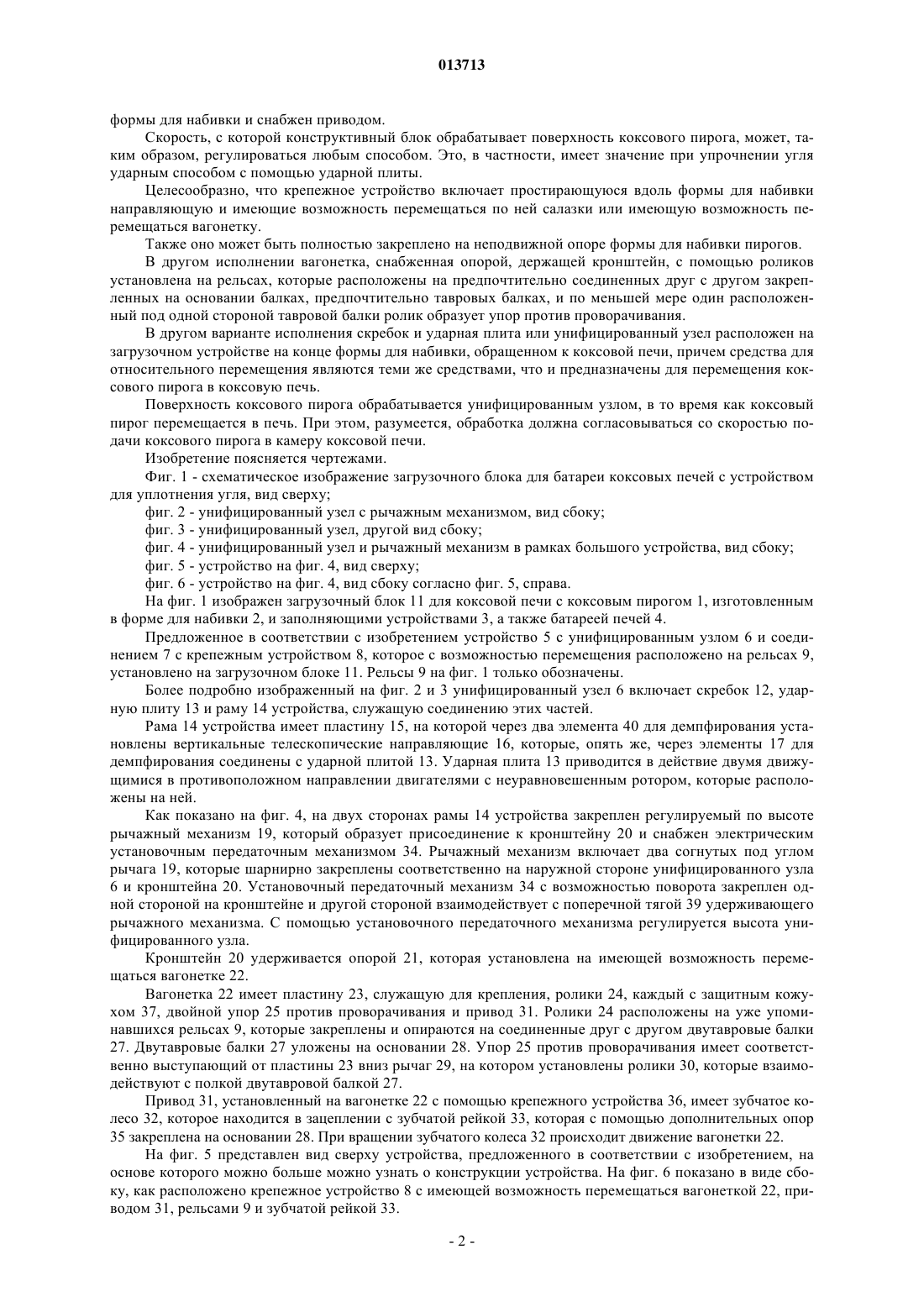

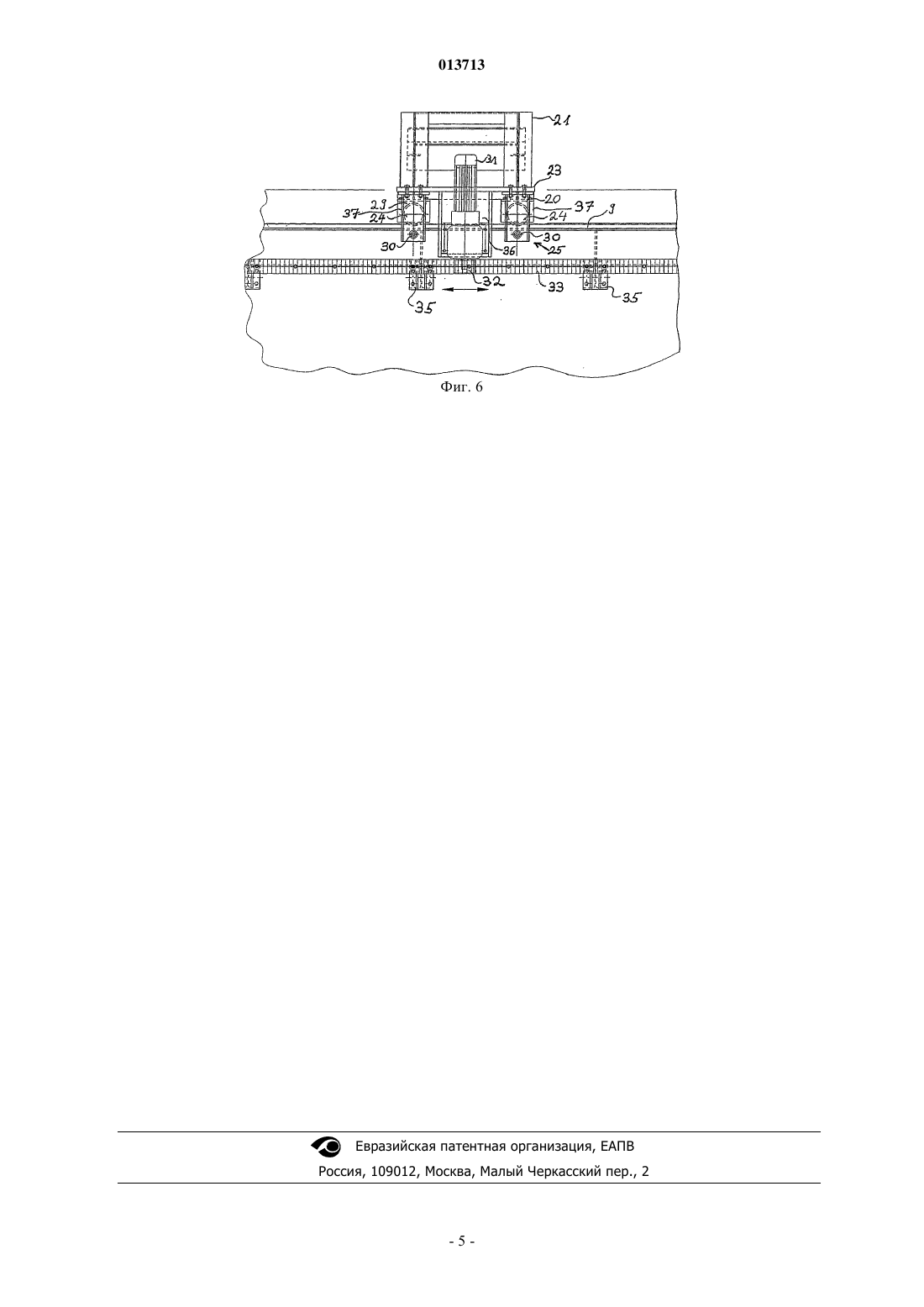

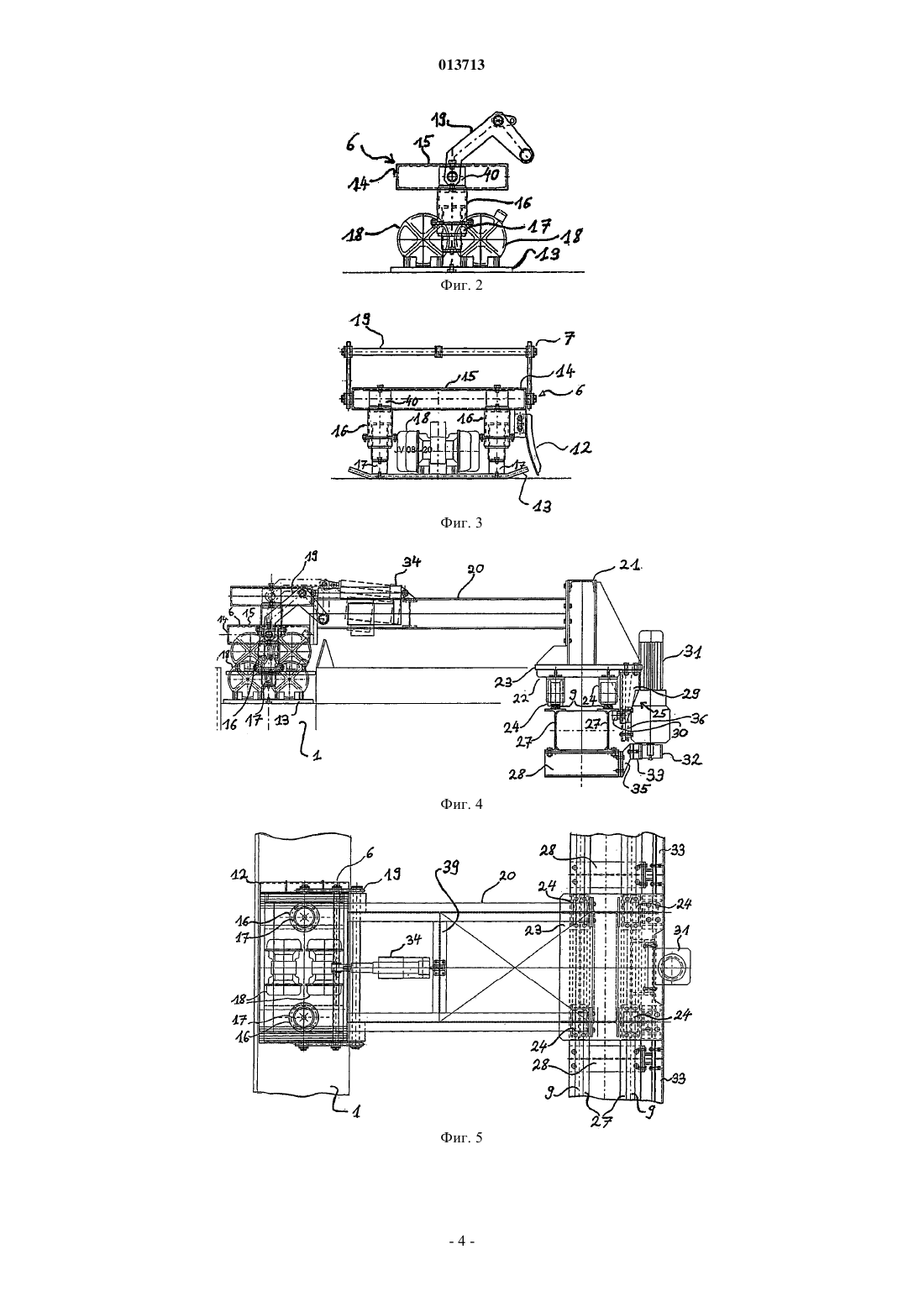

013713 Изобретение относится к способу ликвидации рыхлого угля на волнообразных поверхностях узких,длинных коксовых пирогов, упрочненных трамбованием для коксования при применении сгребания рыхлого угля. Изобретение относится к устройству для осуществления способа. Для уплотнения угля с высоким содержанием летучих компонентов уголь в виде зерен загружается в формы и там упрочняется с помощью трамбования. Применяются трамбовочные устройства, которые на обусловленном конструкцией расстоянии должны располагаться друг от друга, и в связи с этим не обрабатывают все поперечное сечение коксового пирога. Поэтому на конце поверхности не происходит равномерного упрочнения, остаются волнообразные области, покрытые рыхлым углем на гребнях волн и утрамбованным углем во впадинах между волнами. Так как рыхлый уголь при процессе коксования завихряется потоками газа в коксовой печи и является там причиной сильного загрязнения, то он должен предварительно удаляться с коксовых пирогов. В известных способах ликвидации рыхлый уголь при перемещении коксовых пирогов в коксовую печь сбрасывается в сторону с коксовых пирогов с помощью имеющего форму плуга скребка, который должен устанавливаться между коксовыми пирогами и сводом печи, и падает в установленные рядом с коксовыми пирогами в спускные желоба. Транспортер отправляет этот уголь на повторную переработку. На поверхности угольного пирога остаются остатки рыхлого угля. Техническим результатом изобретения является еще большее снижение загрязнения коксовых печей. В соответствии с изобретением этот технической результат достигается благодаря тому, что рыхлый уголь перемещается с гребней волн во впадины между волнами и на коксовом пироге упрочняется ударным способом. Устройство для осуществления способа отличается тем, что по меньшей мере один скребок и по меньшей мере одна вертикально подвижная ударная плита расположены друг за другом и имеют присоединение к крепежному устройству; далее предусмотрены средства для относительного перемещения между скребком и ударной плитой с одной стороны и формой для набивки с другой стороны. Коксовый пирог и скребок с ударной плитой движутся относительно друг друга либо при перемещении коксового пирога в печь, либо скребок и ударная плита движутся на коксовом пироге относительно друг друга. Скребок позиционируется на высоте поверхности коксового пирога таким образом, что он при относительном движении перемещает рыхлый уголь с гребней волн во впадины между волнами. В этом случае образуется достаточно ровная поверхность. Она упрочняется ударным способом расположенной следом за скребком, как правило, приводимой в действие двигателем с неуравновешенным ротором ударной плитой. Теперь уголь, прочно соединенный с коксовым пирогом, не может больше завихряться при процессе коксования и загрязнять печь. Так как рыхлый уголь больше не снимается с коксового пирога и, таким образом, больше не удаляется с него, то отпадает необходимость в улавливающей емкости для удаленного угля. Напротив, теперь может подвергаться коксованию непосредственно вся собранная в коксовый пирог масса. Повторная переработка и связанный с ней транспорт и т.д. отпадают полностью. Предпочтительным образом скребок и/или ударная плита могут переставляться по высоте. Таким образом, они могут приспосабливаться к высоте подлежащего обработке коксового пирога. В особо целесообразном исполнении изобретения скребок и ударная плита с помощью рамы устройства соединены друг с другом в унифицированный узел, который соединен с крепежным устройством. Таким образом, скребок и ударная плита вместе крепятся и управляются. Целесообразно, что ударная плита соединена с рамой устройства с помощью вертикальной телескопической направляющей с элементами демпфирования. Таким образом, ударная плита может автоматически приспосабливаться к уровню коксового пирога. Демпфирующие элементы уменьшают передачу создаваемых ударной плитой ударов на остальной унифицированный узел и его крепежное устройство и снижают механическую нагрузку на соединение или крепежное устройство. В другом варианте исполнения скребок и ударная плита или унифицированный узел предпочтительным образом с помощью рычажного механизма с возможностью перестановки по высоте соединены с крепежным устройством. Целесообразно, что крепежное устройство расположено рядом с формой для набивки на подвижном загрузочном блоке, к которому принадлежат форма для набивки, а также средства ее заполнения и движения, и соединение отходящего от крепежного устройства кронштейна соединено со скребком и ударной плитой, и крепежное устройство имеет упор против проворачивания при возникающем благодаря кронштейну крутящем моменте. Выполненное таким образом крепежное устройство закреплено со стороны коксового пирога. Благодаря этому создается с одной стороны неподвижная опора для набивочной формы, в то время как опора на другой стороне вместе с тамошней передней стенкой после изготовления коксового пирога может перемещаться в сторону, чтобы коксовый пирог мог извлекаться из формы. В усовершенствованном варианте изобретения унифицированный узел может перемещаться вдоль-1 013713 формы для набивки и снабжен приводом. Скорость, с которой конструктивный блок обрабатывает поверхность коксового пирога, может, таким образом, регулироваться любым способом. Это, в частности, имеет значение при упрочнении угля ударным способом с помощью ударной плиты. Целесообразно, что крепежное устройство включает простирающуюся вдоль формы для набивки направляющую и имеющие возможность перемещаться по ней салазки или имеющую возможность перемещаться вагонетку. Также оно может быть полностью закреплено на неподвижной опоре формы для набивки пирогов. В другом исполнении вагонетка, снабженная опорой, держащей кронштейн, с помощью роликов установлена на рельсах, которые расположены на предпочтительно соединенных друг с другом закрепленных на основании балках, предпочтительно тавровых балках, и по меньшей мере один расположенный под одной стороной тавровой балки ролик образует упор против проворачивания. В другом варианте исполнения скребок и ударная плита или унифицированный узел расположен на загрузочном устройстве на конце формы для набивки, обращенном к коксовой печи, причем средства для относительного перемещения являются теми же средствами, что и предназначены для перемещения коксового пирога в коксовую печь. Поверхность коксового пирога обрабатывается унифицированным узлом, в то время как коксовый пирог перемещается в печь. При этом, разумеется, обработка должна согласовываться со скоростью подачи коксового пирога в камеру коксовой печи. Изобретение поясняется чертежами. Фиг. 1 - схематическое изображение загрузочного блока для батареи коксовых печей с устройством для уплотнения угля, вид сверху; фиг. 2 - унифицированный узел с рычажным механизмом, вид сбоку; фиг. 3 - унифицированный узел, другой вид сбоку; фиг. 4 - унифицированный узел и рычажный механизм в рамках большого устройства, вид сбоку; фиг. 5 - устройство на фиг. 4, вид сверху; фиг. 6 - устройство на фиг. 4, вид сбоку согласно фиг. 5, справа. На фиг. 1 изображен загрузочный блок 11 для коксовой печи с коксовым пирогом 1, изготовленным в форме для набивки 2, и заполняющими устройствами 3, а также батареей печей 4. Предложенное в соответствии с изобретением устройство 5 с унифицированным узлом 6 и соединением 7 с крепежным устройством 8, которое с возможностью перемещения расположено на рельсах 9,установлено на загрузочном блоке 11. Рельсы 9 на фиг. 1 только обозначены. Более подробно изображенный на фиг. 2 и 3 унифицированный узел 6 включает скребок 12, ударную плиту 13 и раму 14 устройства, служащую соединению этих частей. Рама 14 устройства имеет пластину 15, на которой через два элемента 40 для демпфирования установлены вертикальные телескопические направляющие 16, которые, опять же, через элементы 17 для демпфирования соединены с ударной плитой 13. Ударная плита 13 приводится в действие двумя движущимися в противоположном направлении двигателями с неуравновешенным ротором, которые расположены на ней. Как показано на фиг. 4, на двух сторонах рамы 14 устройства закреплен регулируемый по высоте рычажный механизм 19, который образует присоединение к кронштейну 20 и снабжен электрическим установочным передаточным механизмом 34. Рычажный механизм включает два согнутых под углом рычага 19, которые шарнирно закреплены соответственно на наружной стороне унифицированного узла 6 и кронштейна 20. Установочный передаточный механизм 34 с возможностью поворота закреплен одной стороной на кронштейне и другой стороной взаимодействует с поперечной тягой 39 удерживающего рычажного механизма. С помощью установочного передаточного механизма регулируется высота унифицированного узла. Кронштейн 20 удерживается опорой 21, которая установлена на имеющей возможность перемещаться вагонетке 22. Вагонетка 22 имеет пластину 23, служащую для крепления, ролики 24, каждый с защитным кожухом 37, двойной упор 25 против проворачивания и привод 31. Ролики 24 расположены на уже упоминавшихся рельсах 9, которые закреплены и опираются на соединенные друг с другом двутавровые балки 27. Двутавровые балки 27 уложены на основании 28. Упор 25 против проворачивания имеет соответственно выступающий от пластины 23 вниз рычаг 29, на котором установлены ролики 30, которые взаимодействуют с полкой двутавровой балкой 27. Привод 31, установленный на вагонетке 22 с помощью крепежного устройства 36, имеет зубчатое колесо 32, которое находится в зацеплении с зубчатой рейкой 33, которая с помощью дополнительных опор 35 закреплена на основании 28. При вращении зубчатого колеса 32 происходит движение вагонетки 22. На фиг. 5 представлен вид сверху устройства, предложенного в соответствии с изобретением, на основе которого можно больше можно узнать о конструкции устройства. На фиг. 6 показано в виде сбоку, как расположено крепежное устройство 8 с имеющей возможность перемещаться вагонеткой 22, приводом 31, рельсами 9 и зубчатой рейкой 33.-2 013713 Уголь из загрузочных блоков 3 загружается в форму 2 для набивки и трамбуется с помощью трамбовок, работающих по принципу падающих молотов. Трамбующие устройства могут, что обусловлено конструкцией, трамбовать только отдельные области 38 поверхностей коксового пирога. Отсюда между областями 38 образуются гребни волн с рыхлым углем. Упрочненные трамбованием области 38 образуют соответственно впадины между волнами. Представленный детально на фиг. 3 унифицированный узел 6 перемещается по поверхности коксового пирога 1. При этом скребок 12 перемещает рыхлый уголь с гребней волн во впадины между волнами. Затем уголь упрочняется на коксовом пироге ударным способом ударной плитой 13. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ ликвидации рыхлого угля на волнообразных поверхностях узких, длинных коксовых пирогов (1), упрочненных трамбованием, для коксования при применении сгребания рыхлого угля, отличающийся тем, что рыхлый уголь перемещают с гребней волн во впадины между волнами и на коксовом пироге упрочняют ударным способом. 2. Устройство для осуществления способа по п.1, отличающееся тем, что по меньшей мере один скребок (12) и по меньшей мере одна вертикально подвижная ударная плита (13) расположены один за другим и имеют присоединение (7) к крепежному устройству (8) и предусмотрены средства (22-33) для относительного перемещения между скребком (12) и ударной плитой (13) с одной стороны и формой для набивки с другой стороны. 3. Устройство по п.2, отличающееся тем, что скребок (12) и/или ударная плита (13) выполнен с возможностью перестановки по высоте. 4. Устройство по одному из пп.2 или 3, отличающееся тем, что скребок (12) и ударная плита (13) с помощью рамы (14) устройства соединены друг с другом в унифицированный узел (6), который соединен с крепежным устройством (8). 5. Устройство по п.4, отличающееся тем, что ударная плита (13) соединена с рамой (14) устройства с помощью вертикальной реечной направляющей (16) с элементами (17) демпфирования. 6. Устройство по одному из пп.3 или 4, отличающееся тем, что скребок (12) и ударная плита (13) или унифицированный узел (6) преимущественно с помощью рычажного механизма (19) с возможностью перестановки по высоте соединены с крепежным устройством (8). 7. Устройство по одному из пп.2-6, отличающееся тем, что крепежное устройство (8) расположено рядом с формой для набивки на подвижном загрузочном блоке (11), к которому принадлежат форма (2) для набивки, а также средства ее заполнения (3) и движения, и соединение отходящего от крепежного устройства (8) кронштейна (20) соединено со скребком (12) и ударной плитой (13) и крепежное устройство (8) имеет упор (25) против проворачивания при возникающем благодаря кронштейну крутящем моменте. 8. Устройство по одному из пп.4-7, отличающееся тем, что унифицированный узел (6) выполнен с возможностью перемещения вдоль формы (2) для набивки и снабжен приводом (31). 9. Устройство по п.8, отличающееся тем, что крепежное устройство (8) содержит простирающуюся вдоль формы (2) для набивки направляющую (10) и перемещаемые по ней салазки или вагонетку (22). 10. Устройство по п.9, отличающееся тем, что вагонетка (22), снабженная опорой (21), держащей кронштейн (20), с помощью роликов установлена на рельсах (9), которые расположены на предпочтительно соединенных друг с другом, закрепленных на основании балках (27), предпочтительно тавровых балках, и по меньшей мере один расположенный под одной стороной тавровой балки ролик (30) образует упор (25) против проворачивания. 11. Устройство по одному из пп.2-7, отличающееся тем, что скребок (12) и упорная плита (13) или унифицированный узел (6) расположен на загрузочном устройстве (11), на конце формы (2) для набивки,обращенном к коксовой печи (4), причем средства для относительного перемещения являются теми же средствами, что предназначены для перемещения коксового пирога (1) в коксовую печь (4).
