Средство запечатывания пробок для бутылок со следами открывания
Формула / Реферат

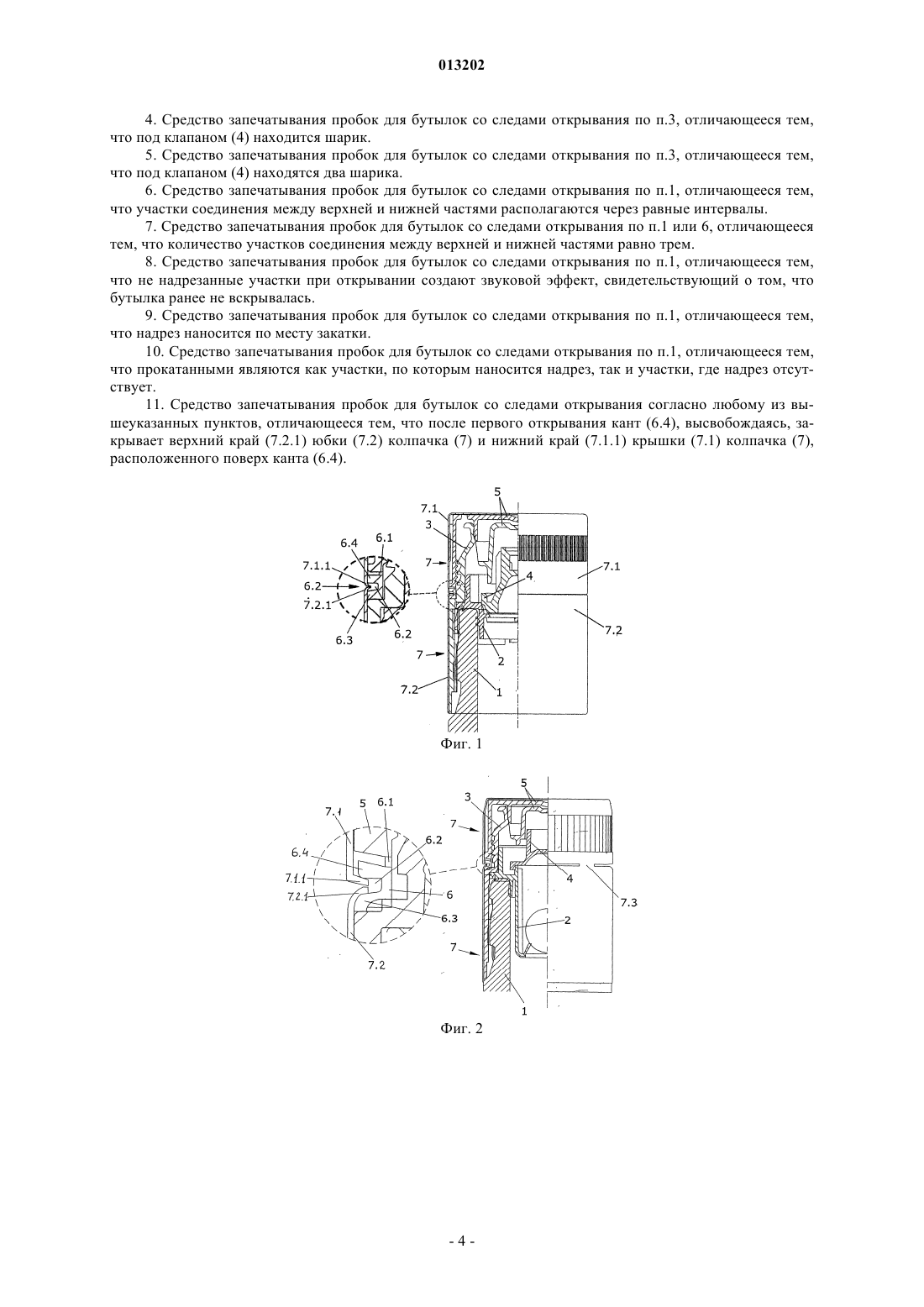

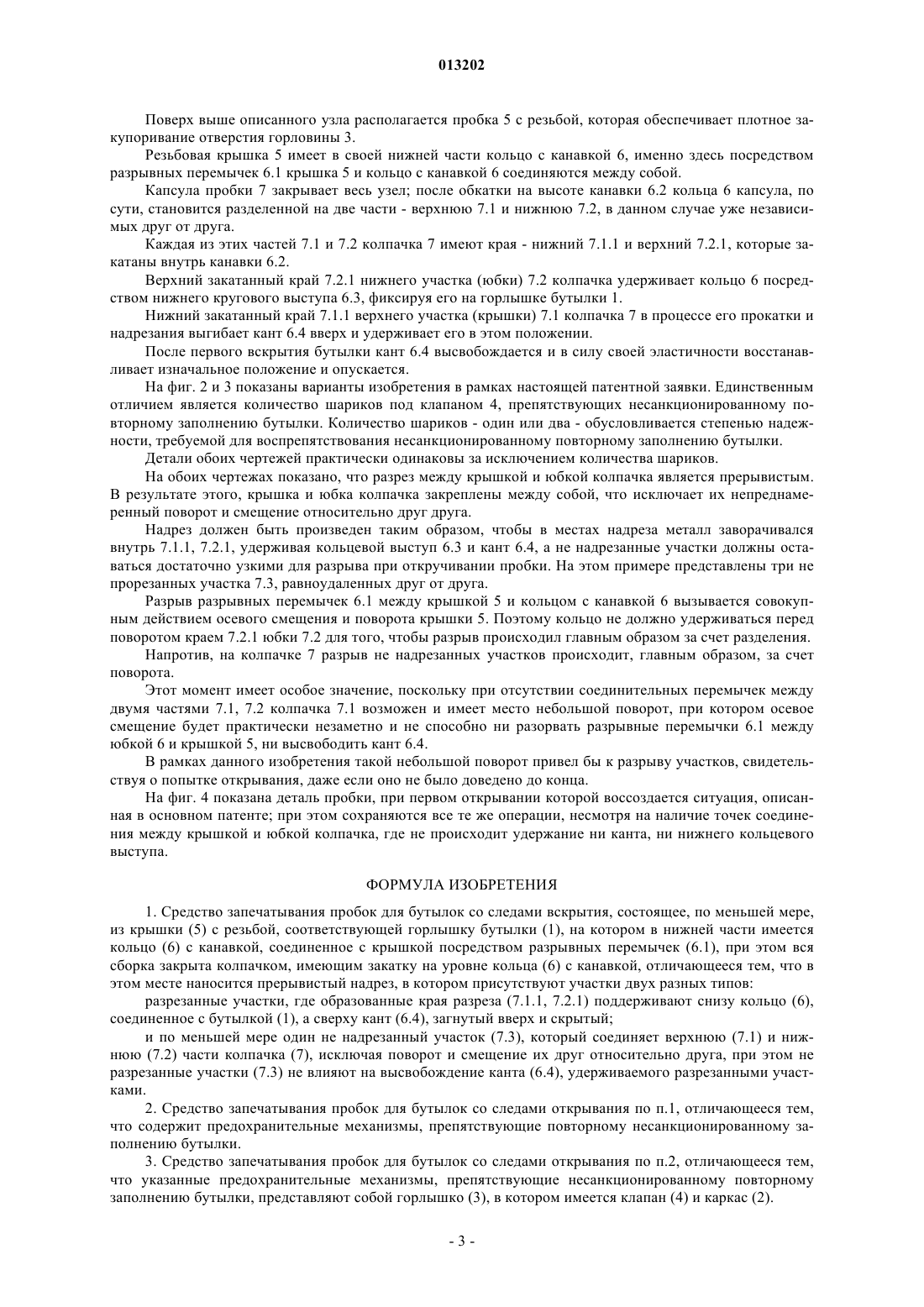

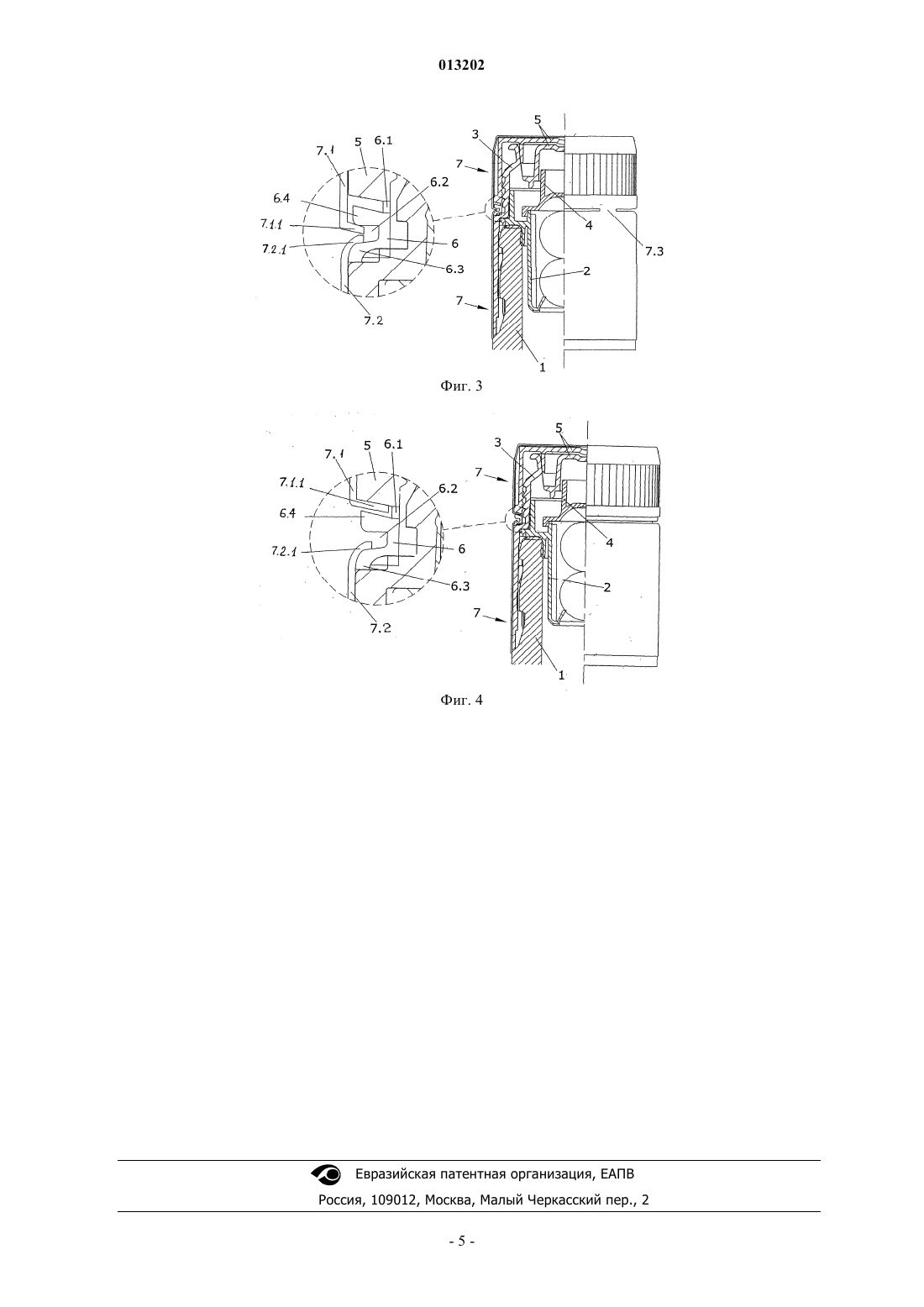

1. Средство запечатывания пробок для бутылок со следами вскрытия, состоящее, по меньшей мере, из крышки (5) с резьбой, соответствующей горлышку бутылки (1), на котором в нижней части имеется кольцо (6) с канавкой, соединенное с крышкой посредством разрывных перемычек (6.1), при этом вся сборка закрыта колпачком, имеющим закатку на уровне кольца (6) с канавкой, отличающееся тем, что в этом месте наносится прерывистый надрез, в котором присутствуют участки двух разных типов:
разрезанные участки, где образованные края разреза (7.1.1, 7.2.1) поддерживают снизу кольцо (6), соединенное с бутылкой (1), а сверху кант (6.4), загнутый вверх и скрытый;
и по меньшей мере один не надрезанный участок (7.3), который соединяет верхнюю (7.1) и нижнюю (7.2) части колпачка (7), исключая поворот и смещение их друг относительно друга, при этом не разрезанные участки (7.3) не влияют на высвобождение канта (6.4), удерживаемого разрезанными участками.
2. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем, что содержит предохранительные механизмы, препятствующие повторному несанкционированному заполнению бутылки.
3. Средство запечатывания пробок для бутылок со следами открывания по п.2, отличающееся тем, что указанные предохранительные механизмы, препятствующие несанкционированному повторному заполнению бутылки, представляют собой горлышко (3), в котором имеется клапан (4) и каркас (2).
4. Средство запечатывания пробок для бутылок со следами открывания по п.3, отличающееся тем, что под клапаном (4) находится шарик.
5. Средство запечатывания пробок для бутылок со следами открывания по п.3, отличающееся тем, что под клапаном (4) находятся два шарика.
6. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем, что участки соединения между верхней и нижней частями располагаются через равные интервалы.
7. Средство запечатывания пробок для бутылок со следами открывания по п.1 или 6, отличающееся тем, что количество участков соединения между верхней и нижней частями равно трем.
8. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем, что не надрезанные участки при открывании создают звуковой эффект, свидетельствующий о том, что бутылка ранее не вскрывалась.
9. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем, что надрез наносится по месту закатки.
10. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем, что прокатанными являются как участки, по которым наносится надрез, так и участки, где надрез отсутствует.
11. Средство запечатывания пробок для бутылок со следами открывания согласно любому из вышеуказанных пунктов, отличающееся тем, что после первого открывания кант (6.4), высвобождаясь, закрывает верхний край (7.2.1) юбки (7.2) колпачка (7) и нижний край (7.1.1) крышки (7.1) колпачка (7), расположенного поверх канта (6.4).
Текст

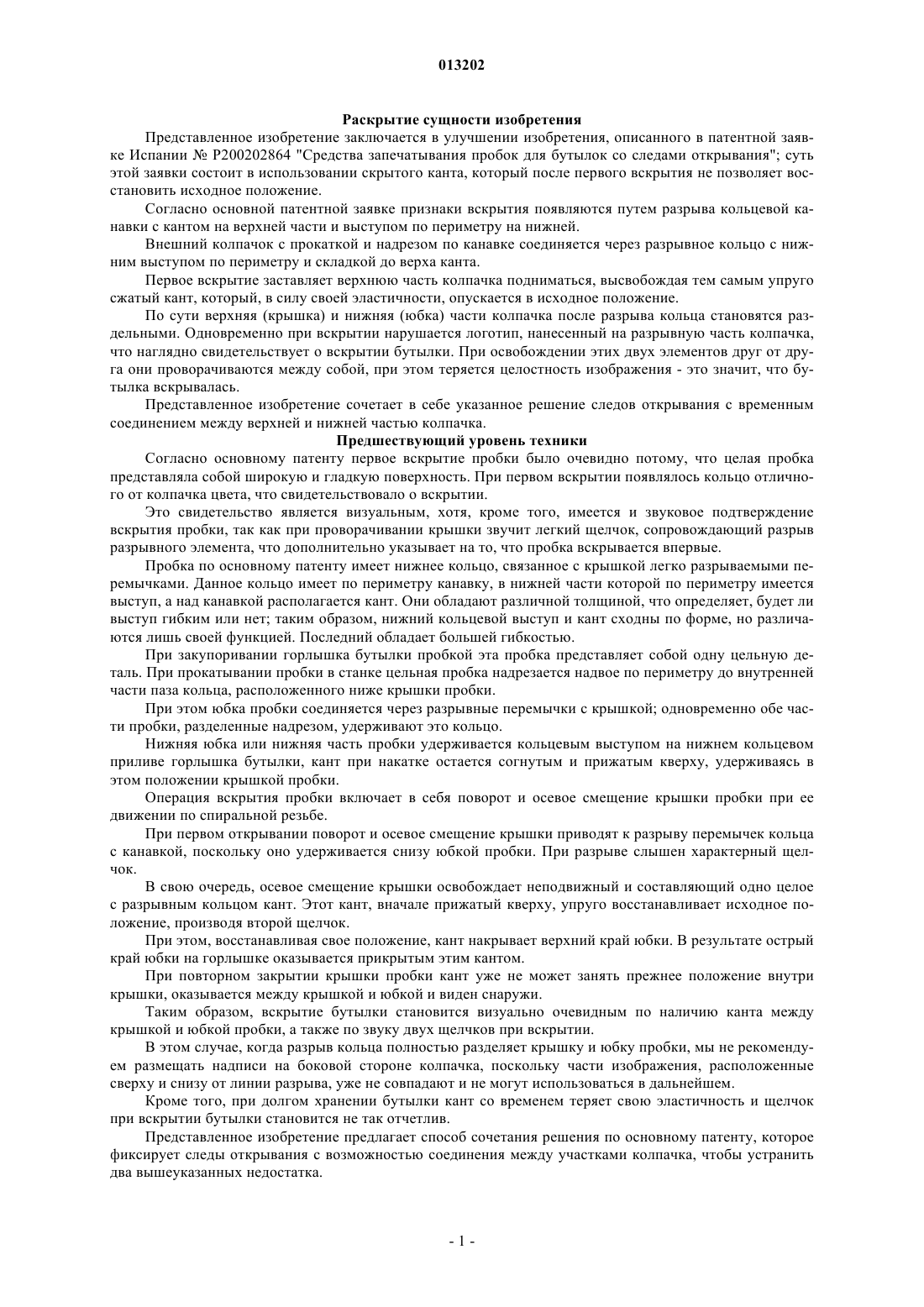

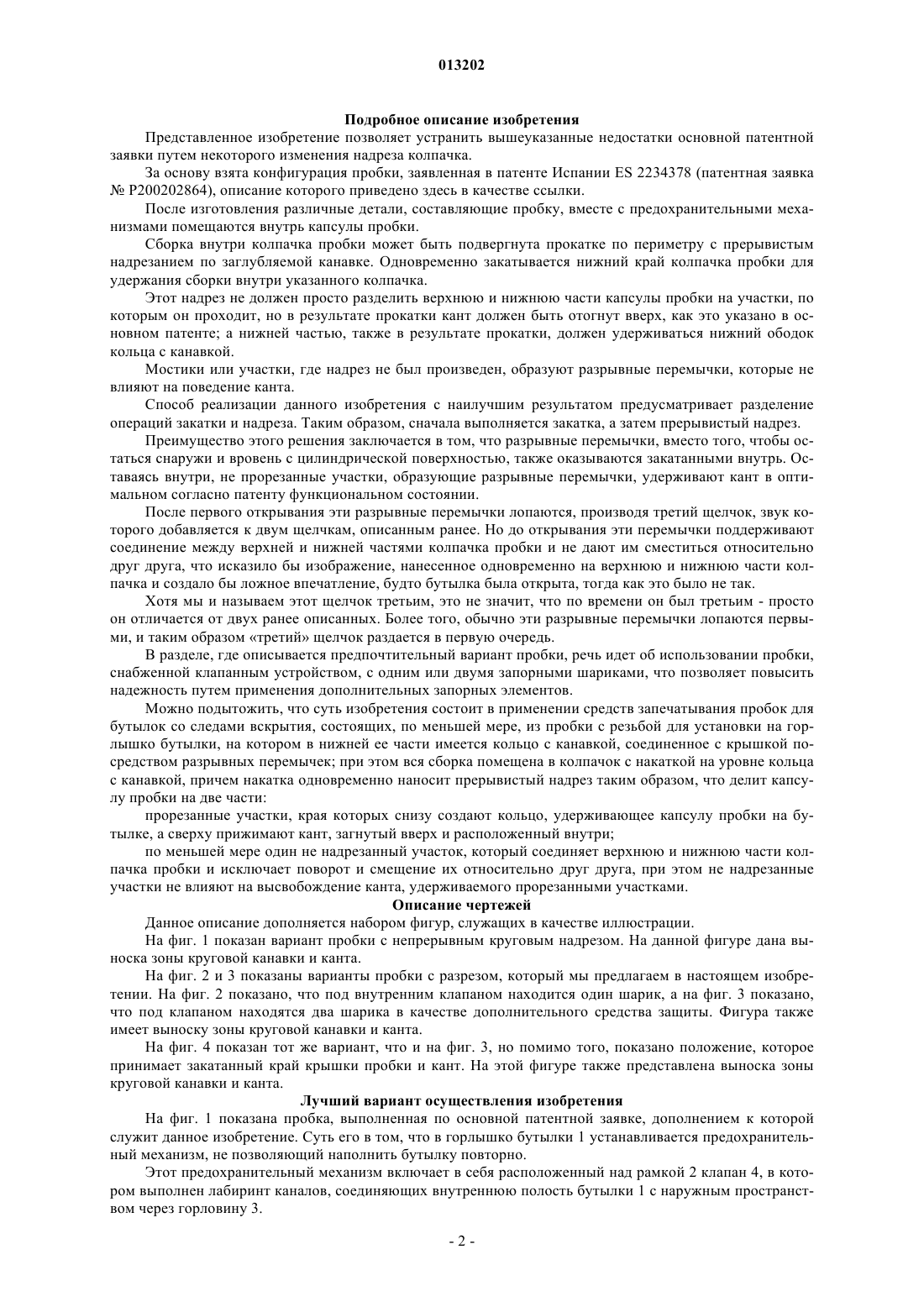

013202 Раскрытие сущности изобретения Представленное изобретение заключается в улучшении изобретения, описанного в патентной заявке ИспанииР 200202864 "Средства запечатывания пробок для бутылок со следами открывания"; суть этой заявки состоит в использовании скрытого канта, который после первого вскрытия не позволяет восстановить исходное положение. Согласно основной патентной заявке признаки вскрытия появляются путем разрыва кольцевой канавки с кантом на верхней части и выступом по периметру на нижней. Внешний колпачок с прокаткой и надрезом по канавке соединяется через разрывное кольцо с нижним выступом по периметру и складкой до верха канта. Первое вскрытие заставляет верхнюю часть колпачка подниматься, высвобождая тем самым упруго сжатый кант, который, в силу своей эластичности, опускается в исходное положение. По сути верхняя (крышка) и нижняя (юбка) части колпачка после разрыва кольца становятся раздельными. Одновременно при вскрытии нарушается логотип, нанесенный на разрывную часть колпачка,что наглядно свидетельствует о вскрытии бутылки. При освобождении этих двух элементов друг от друга они проворачиваются между собой, при этом теряется целостность изображения - это значит, что бутылка вскрывалась. Представленное изобретение сочетает в себе указанное решение следов открывания с временным соединением между верхней и нижней частью колпачка. Предшествующий уровень техники Согласно основному патенту первое вскрытие пробки было очевидно потому, что целая пробка представляла собой широкую и гладкую поверхность. При первом вскрытии появлялось кольцо отличного от колпачка цвета, что свидетельствовало о вскрытии. Это свидетельство является визуальным, хотя, кроме того, имеется и звуковое подтверждение вскрытия пробки, так как при проворачивании крышки звучит легкий щелчок, сопровождающий разрыв разрывного элемента, что дополнительно указывает на то, что пробка вскрывается впервые. Пробка по основному патенту имеет нижнее кольцо, связанное с крышкой легко разрываемыми перемычками. Данное кольцо имеет по периметру канавку, в нижней части которой по периметру имеется выступ, а над канавкой располагается кант. Они обладают различной толщиной, что определяет, будет ли выступ гибким или нет; таким образом, нижний кольцевой выступ и кант сходны по форме, но различаются лишь своей функцией. Последний обладает большей гибкостью. При закупоривании горлышка бутылки пробкой эта пробка представляет собой одну цельную деталь. При прокатывании пробки в станке цельная пробка надрезается надвое по периметру до внутренней части паза кольца, расположенного ниже крышки пробки. При этом юбка пробки соединяется через разрывные перемычки с крышкой; одновременно обе части пробки, разделенные надрезом, удерживают это кольцо. Нижняя юбка или нижняя часть пробки удерживается кольцевым выступом на нижнем кольцевом приливе горлышка бутылки, кант при накатке остается согнутым и прижатым кверху, удерживаясь в этом положении крышкой пробки. Операция вскрытия пробки включает в себя поворот и осевое смещение крышки пробки при ее движении по спиральной резьбе. При первом открывании поворот и осевое смещение крышки приводят к разрыву перемычек кольца с канавкой, поскольку оно удерживается снизу юбкой пробки. При разрыве слышен характерный щелчок. В свою очередь, осевое смещение крышки освобождает неподвижный и составляющий одно целое с разрывным кольцом кант. Этот кант, вначале прижатый кверху, упруго восстанавливает исходное положение, производя второй щелчок. При этом, восстанавливая свое положение, кант накрывает верхний край юбки. В результате острый край юбки на горлышке оказывается прикрытым этим кантом. При повторном закрытии крышки пробки кант уже не может занять прежнее положение внутри крышки, оказывается между крышкой и юбкой и виден снаружи. Таким образом, вскрытие бутылки становится визуально очевидным по наличию канта между крышкой и юбкой пробки, а также по звуку двух щелчков при вскрытии. В этом случае, когда разрыв кольца полностью разделяет крышку и юбку пробки, мы не рекомендуем размещать надписи на боковой стороне колпачка, поскольку части изображения, расположенные сверху и снизу от линии разрыва, уже не совпадают и не могут использоваться в дальнейшем. Кроме того, при долгом хранении бутылки кант со временем теряет свою эластичность и щелчок при вскрытии бутылки становится не так отчетлив. Представленное изобретение предлагает способ сочетания решения по основному патенту, которое фиксирует следы открывания с возможностью соединения между участками колпачка, чтобы устранить два вышеуказанных недостатка.-1 013202 Подробное описание изобретения Представленное изобретение позволяет устранить вышеуказанные недостатки основной патентной заявки путем некоторого изменения надреза колпачка. За основу взята конфигурация пробки, заявленная в патенте Испании ES 2234378 (патентная заявкаР 200202864), описание которого приведено здесь в качестве ссылки. После изготовления различные детали, составляющие пробку, вместе с предохранительными механизмами помещаются внутрь капсулы пробки. Сборка внутри колпачка пробки может быть подвергнута прокатке по периметру с прерывистым надрезанием по заглубляемой канавке. Одновременно закатывается нижний край колпачка пробки для удержания сборки внутри указанного колпачка. Этот надрез не должен просто разделить верхнюю и нижнюю части капсулы пробки на участки, по которым он проходит, но в результате прокатки кант должен быть отогнут вверх, как это указано в основном патенте; а нижней частью, также в результате прокатки, должен удерживаться нижний ободок кольца с канавкой. Мостики или участки, где надрез не был произведен, образуют разрывные перемычки, которые не влияют на поведение канта. Способ реализации данного изобретения с наилучшим результатом предусматривает разделение операций закатки и надреза. Таким образом, сначала выполняется закатка, а затем прерывистый надрез. Преимущество этого решения заключается в том, что разрывные перемычки, вместо того, чтобы остаться снаружи и вровень с цилиндрической поверхностью, также оказываются закатанными внутрь. Оставаясь внутри, не прорезанные участки, образующие разрывные перемычки, удерживают кант в оптимальном согласно патенту функциональном состоянии. После первого открывания эти разрывные перемычки лопаются, производя третий щелчок, звук которого добавляется к двум щелчкам, описанным ранее. Но до открывания эти перемычки поддерживают соединение между верхней и нижней частями колпачка пробки и не дают им сместиться относительно друг друга, что исказило бы изображение, нанесенное одновременно на верхнюю и нижнюю части колпачка и создало бы ложное впечатление, будто бутылка была открыта, тогда как это было не так. Хотя мы и называем этот щелчок третьим, это не значит, что по времени он был третьим - просто он отличается от двух ранее описанных. Более того, обычно эти разрывные перемычки лопаются первыми, и таким образом третий щелчок раздается в первую очередь. В разделе, где описывается предпочтительный вариант пробки, речь идет об использовании пробки,снабженной клапанным устройством, с одним или двумя запорными шариками, что позволяет повысить надежность путем применения дополнительных запорных элементов. Можно подытожить, что суть изобретения состоит в применении средств запечатывания пробок для бутылок со следами вскрытия, состоящих, по меньшей мере, из пробки с резьбой для установки на горлышко бутылки, на котором в нижней ее части имеется кольцо с канавкой, соединенное с крышкой посредством разрывных перемычек; при этом вся сборка помещена в колпачок с накаткой на уровне кольца с канавкой, причем накатка одновременно наносит прерывистый надрез таким образом, что делит капсулу пробки на две части: прорезанные участки, края которых снизу создают кольцо, удерживающее капсулу пробки на бутылке, а сверху прижимают кант, загнутый вверх и расположенный внутри; по меньшей мере один не надрезанный участок, который соединяет верхнюю и нижнюю части колпачка пробки и исключает поворот и смещение их относительно друг друга, при этом не надрезанные участки не влияют на высвобождение канта, удерживаемого прорезанными участками. Описание чертежей Данное описание дополняется набором фигур, служащих в качестве иллюстрации. На фиг. 1 показан вариант пробки с непрерывным круговым надрезом. На данной фигуре дана выноска зоны круговой канавки и канта. На фиг. 2 и 3 показаны варианты пробки с разрезом, который мы предлагаем в настоящем изобретении. На фиг. 2 показано, что под внутренним клапаном находится один шарик, а на фиг. 3 показано,что под клапаном находятся два шарика в качестве дополнительного средства защиты. Фигура также имеет выноску зоны круговой канавки и канта. На фиг. 4 показан тот же вариант, что и на фиг. 3, но помимо того, показано положение, которое принимает закатанный край крышки пробки и кант. На этой фигуре также представлена выноска зоны круговой канавки и канта. Лучший вариант осуществления изобретения На фиг. 1 показана пробка, выполненная по основной патентной заявке, дополнением к которой служит данное изобретение. Суть его в том, что в горлышко бутылки 1 устанавливается предохранительный механизм, не позволяющий наполнить бутылку повторно. Этот предохранительный механизм включает в себя расположенный над рамкой 2 клапан 4, в котором выполнен лабиринт каналов, соединяющих внутреннюю полость бутылки 1 с наружным пространством через горловину 3.-2 013202 Поверх выше описанного узла располагается пробка 5 с резьбой, которая обеспечивает плотное закупоривание отверстия горловины 3. Резьбовая крышка 5 имеет в своей нижней части кольцо с канавкой 6, именно здесь посредством разрывных перемычек 6.1 крышка 5 и кольцо с канавкой 6 соединяются между собой. Капсула пробки 7 закрывает весь узел; после обкатки на высоте канавки 6.2 кольца 6 капсула, по сути, становится разделенной на две части - верхнюю 7.1 и нижнюю 7.2, в данном случае уже независимых друг от друга. Каждая из этих частей 7.1 и 7.2 колпачка 7 имеют края - нижний 7.1.1 и верхний 7.2.1, которые закатаны внутрь канавки 6.2. Верхний закатанный край 7.2.1 нижнего участка (юбки) 7.2 колпачка удерживает кольцо 6 посредством нижнего кругового выступа 6.3, фиксируя его на горлышке бутылки 1. Нижний закатанный край 7.1.1 верхнего участка (крышки) 7.1 колпачка 7 в процессе его прокатки и надрезания выгибает кант 6.4 вверх и удерживает его в этом положении. После первого вскрытия бутылки кант 6.4 высвобождается и в силу своей эластичности восстанавливает изначальное положение и опускается. На фиг. 2 и 3 показаны варианты изобретения в рамках настоящей патентной заявки. Единственным отличием является количество шариков под клапаном 4, препятствующих несанкционированному повторному заполнению бутылки. Количество шариков - один или два - обусловливается степенью надежности, требуемой для воспрепятствования несанкционированному повторному заполнению бутылки. Детали обоих чертежей практически одинаковы за исключением количества шариков. На обоих чертежах показано, что разрез между крышкой и юбкой колпачка является прерывистым. В результате этого, крышка и юбка колпачка закреплены между собой, что исключает их непреднамеренный поворот и смещение относительно друг друга. Надрез должен быть произведен таким образом, чтобы в местах надреза металл заворачивался внутрь 7.1.1, 7.2.1, удерживая кольцевой выступ 6.3 и кант 6.4, а не надрезанные участки должны оставаться достаточно узкими для разрыва при откручивании пробки. На этом примере представлены три не прорезанных участка 7.3, равноудаленных друг от друга. Разрыв разрывных перемычек 6.1 между крышкой 5 и кольцом с канавкой 6 вызывается совокупным действием осевого смещения и поворота крышки 5. Поэтому кольцо не должно удерживаться перед поворотом краем 7.2.1 юбки 7.2 для того, чтобы разрыв происходил главным образом за счет разделения. Напротив, на колпачке 7 разрыв не надрезанных участков происходит, главным образом, за счет поворота. Этот момент имеет особое значение, поскольку при отсутствии соединительных перемычек между двумя частями 7.1, 7.2 колпачка 7.1 возможен и имеет место небольшой поворот, при котором осевое смещение будет практически незаметно и не способно ни разорвать разрывные перемычки 6.1 между юбкой 6 и крышкой 5, ни высвободить кант 6.4. В рамках данного изобретения такой небольшой поворот привел бы к разрыву участков, свидетельствуя о попытке открывания, даже если оно не было доведено до конца. На фиг. 4 показана деталь пробки, при первом открывании которой воссоздается ситуация, описанная в основном патенте; при этом сохраняются все те же операции, несмотря на наличие точек соединения между крышкой и юбкой колпачка, где не происходит удержание ни канта, ни нижнего кольцевого выступа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Средство запечатывания пробок для бутылок со следами вскрытия, состоящее, по меньшей мере,из крышки (5) с резьбой, соответствующей горлышку бутылки (1), на котором в нижней части имеется кольцо (6) с канавкой, соединенное с крышкой посредством разрывных перемычек (6.1), при этом вся сборка закрыта колпачком, имеющим закатку на уровне кольца (6) с канавкой, отличающееся тем, что в этом месте наносится прерывистый надрез, в котором присутствуют участки двух разных типов: разрезанные участки, где образованные края разреза (7.1.1, 7.2.1) поддерживают снизу кольцо (6),соединенное с бутылкой (1), а сверху кант (6.4), загнутый вверх и скрытый; и по меньшей мере один не надрезанный участок (7.3), который соединяет верхнюю (7.1) и нижнюю (7.2) части колпачка (7), исключая поворот и смещение их друг относительно друга, при этом не разрезанные участки (7.3) не влияют на высвобождение канта (6.4), удерживаемого разрезанными участками. 2. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем,что содержит предохранительные механизмы, препятствующие повторному несанкционированному заполнению бутылки. 3. Средство запечатывания пробок для бутылок со следами открывания по п.2, отличающееся тем,что указанные предохранительные механизмы, препятствующие несанкционированному повторному заполнению бутылки, представляют собой горлышко (3), в котором имеется клапан (4) и каркас (2).-3 013202 4. Средство запечатывания пробок для бутылок со следами открывания по п.3, отличающееся тем,что под клапаном (4) находится шарик. 5. Средство запечатывания пробок для бутылок со следами открывания по п.3, отличающееся тем,что под клапаном (4) находятся два шарика. 6. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем,что участки соединения между верхней и нижней частями располагаются через равные интервалы. 7. Средство запечатывания пробок для бутылок со следами открывания по п.1 или 6, отличающееся тем, что количество участков соединения между верхней и нижней частями равно трем. 8. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем,что не надрезанные участки при открывании создают звуковой эффект, свидетельствующий о том, что бутылка ранее не вскрывалась. 9. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем,что надрез наносится по месту закатки. 10. Средство запечатывания пробок для бутылок со следами открывания по п.1, отличающееся тем,что прокатанными являются как участки, по которым наносится надрез, так и участки, где надрез отсутствует. 11. Средство запечатывания пробок для бутылок со следами открывания согласно любому из вышеуказанных пунктов, отличающееся тем, что после первого открывания кант (6.4), высвобождаясь, закрывает верхний край (7.2.1) юбки (7.2) колпачка (7) и нижний край (7.1.1) крышки (7.1) колпачка (7),расположенного поверх канта (6.4).
МПК / Метки
МПК: B65D 49/02
Метки: открывания, бутылок, следами, пробок, средство, запечатывания
