Легкое открывание пленочной обертки

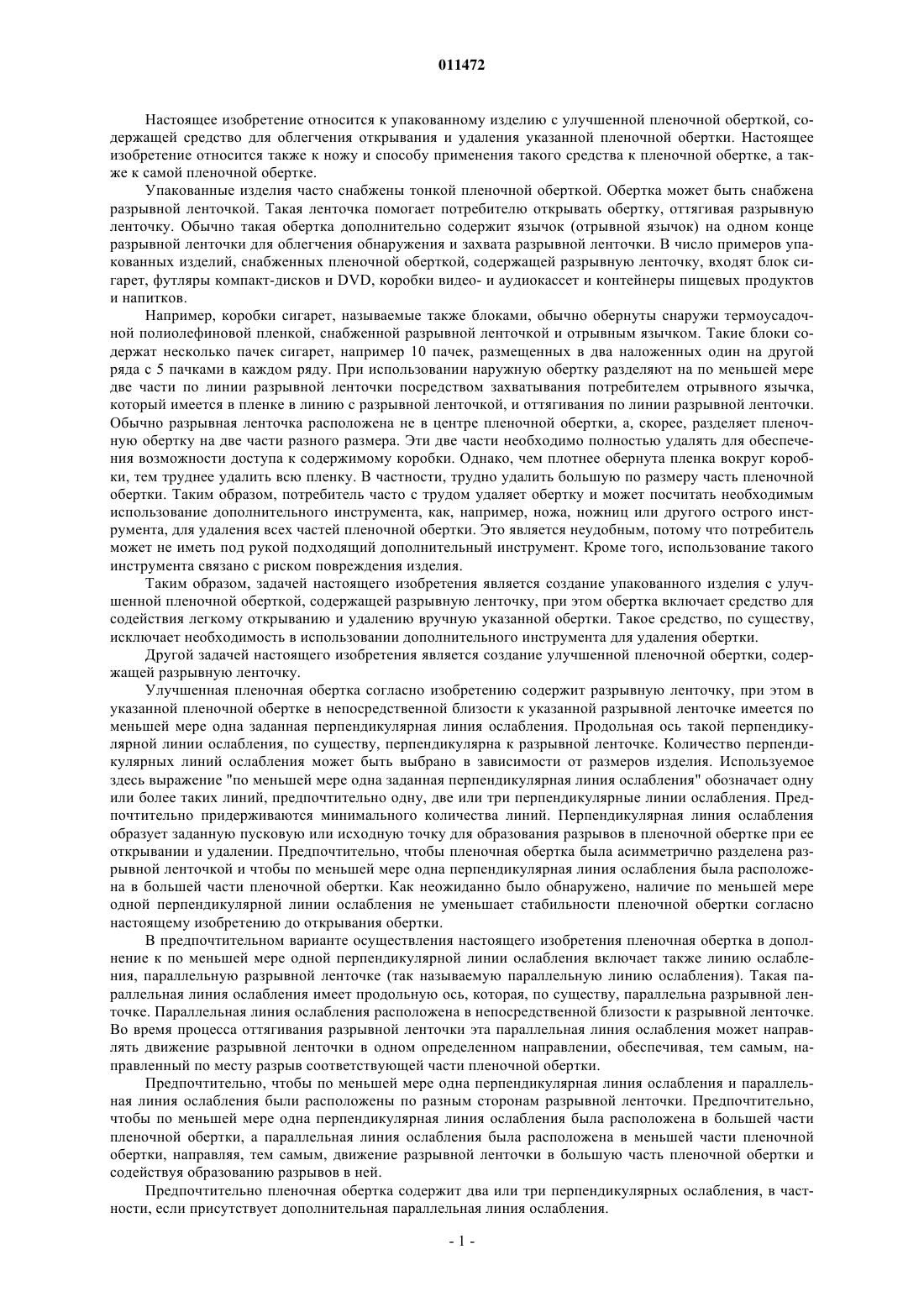

011472 Настоящее изобретение относится к упакованному изделию с улучшенной пленочной оберткой, содержащей средство для облегчения открывания и удаления указанной пленочной обертки. Настоящее изобретение относится также к ножу и способу применения такого средства к пленочной обертке, а также к самой пленочной обертке. Упакованные изделия часто снабжены тонкой пленочной оберткой. Обертка может быть снабжена разрывной ленточкой. Такая ленточка помогает потребителю открывать обертку, оттягивая разрывную ленточку. Обычно такая обертка дополнительно содержит язычок (отрывной язычок) на одном конце разрывной ленточки для облегчения обнаружения и захвата разрывной ленточки. В число примеров упакованных изделий, снабженных пленочной оберткой, содержащей разрывную ленточку, входят блок сигарет, футляры компакт-дисков и DVD, коробки видео- и аудиокассет и контейнеры пищевых продуктов и напитков. Например, коробки сигарет, называемые также блоками, обычно обернуты снаружи термоусадочной полиолефиновой пленкой, снабженной разрывной ленточкой и отрывным язычком. Такие блоки содержат несколько пачек сигарет, например 10 пачек, размещенных в два наложенных один на другой ряда с 5 пачками в каждом ряду. При использовании наружную обертку разделяют на по меньшей мере две части по линии разрывной ленточки посредством захватывания потребителем отрывного язычка,который имеется в пленке в линию с разрывной ленточкой, и оттягивания по линии разрывной ленточки. Обычно разрывная ленточка расположена не в центре пленочной обертки, а, скорее, разделяет пленочную обертку на две части разного размера. Эти две части необходимо полностью удалять для обеспечения возможности доступа к содержимому коробки. Однако, чем плотнее обернута пленка вокруг коробки, тем труднее удалить всю пленку. В частности, трудно удалить большую по размеру часть пленочной обертки. Таким образом, потребитель часто с трудом удаляет обертку и может посчитать необходимым использование дополнительного инструмента, как, например, ножа, ножниц или другого острого инструмента, для удаления всех частей пленочной обертки. Это является неудобным, потому что потребитель может не иметь под рукой подходящий дополнительный инструмент. Кроме того, использование такого инструмента связано с риском повреждения изделия. Таким образом, задачей настоящего изобретения является создание упакованного изделия с улучшенной пленочной оберткой, содержащей разрывную ленточку, при этом обертка включает средство для содействия легкому открыванию и удалению вручную указанной обертки. Такое средство, по существу,исключает необходимость в использовании дополнительного инструмента для удаления обертки. Другой задачей настоящего изобретения является создание улучшенной пленочной обертки, содержащей разрывную ленточку. Улучшенная пленочная обертка согласно изобретению содержит разрывную ленточку, при этом в указанной пленочной обертке в непосредственной близости к указанной разрывной ленточке имеется по меньшей мере одна заданная перпендикулярная линия ослабления. Продольная ось такой перпендикулярной линии ослабления, по существу, перпендикулярна к разрывной ленточке. Количество перпендикулярных линий ослабления может быть выбрано в зависимости от размеров изделия. Используемое здесь выражение "по меньшей мере одна заданная перпендикулярная линия ослабления" обозначает одну или более таких линий, предпочтительно одну, две или три перпендикулярные линии ослабления. Предпочтительно придерживаются минимального количества линий. Перпендикулярная линия ослабления образует заданную пусковую или исходную точку для образования разрывов в пленочной обертке при ее открывании и удалении. Предпочтительно, чтобы пленочная обертка была асимметрично разделена разрывной ленточкой и чтобы по меньшей мере одна перпендикулярная линия ослабления была расположена в большей части пленочной обертки. Как неожиданно было обнаружено, наличие по меньшей мере одной перпендикулярной линии ослабления не уменьшает стабильности пленочной обертки согласно настоящему изобретению до открывания обертки. В предпочтительном варианте осуществления настоящего изобретения пленочная обертка в дополнение к по меньшей мере одной перпендикулярной линии ослабления включает также линию ослабления, параллельную разрывной ленточке (так называемую параллельную линию ослабления). Такая параллельная линия ослабления имеет продольную ось, которая, по существу, параллельна разрывной ленточке. Параллельная линия ослабления расположена в непосредственной близости к разрывной ленточке. Во время процесса оттягивания разрывной ленточки эта параллельная линия ослабления может направлять движение разрывной ленточки в одном определенном направлении, обеспечивая, тем самым, направленный по месту разрыв соответствующей части пленочной обертки. Предпочтительно, чтобы по меньшей мере одна перпендикулярная линия ослабления и параллельная линия ослабления были расположены по разным сторонам разрывной ленточки. Предпочтительно,чтобы по меньшей мере одна перпендикулярная линия ослабления была расположена в большей части пленочной обертки, а параллельная линия ослабления была расположена в меньшей части пленочной обертки, направляя, тем самым, движение разрывной ленточки в большую часть пленочной обертки и содействуя образованию разрывов в ней. Предпочтительно пленочная обертка содержит два или три перпендикулярных ослабления, в частности, если присутствует дополнительная параллельная линия ослабления.-1 011472 В вариантах с двумя или большим числом перпендикулярных линий ослабления они могут быть распределены по длине разрывной ленточки или, в качестве альтернативы, они могут быть плотно сгруппированы вместе. Предпочтительно все перпендикулярные линии ослабления расположены на той же стороне разрывной ленточки. В частности, в пленочной обертке, которая разделена разрывной ленточкой на две части разного размера, все перпендикулярные линии ослабления предпочтительно расположены в большей части пленочной обертки для содействия удалению этой части. Предпочтительно параллельная линия ослабления расположена вблизи конца или у конца разрывной ленточки, в частности вблизи или у того конца, который не имеет отрывного язычка. Это выполнение способствует образованию разрывов в противоположной части пленочной обертки (непосредственно) до завершения процесса оттягивания разрывной ленточки. В другом варианте осуществления настоящего изобретения по меньшей мере одна перпендикулярная линия ослабления присутствует с любой стороны разрывной ленточки. Этот вариант является особенно предпочтительным в тех случаях, когда пленочная обертка разделена разрывной ленточкой на две части, по существу, одинакового размера. Вследствие наличия по меньшей мере одной перпендикулярной линии ослабления в любой части пленочной обертки обе части снабжены пусковыми точками, позволяющими потребителю легко удалять любую часть пленочной обертки. В тех случаях, когда пленочная обертка согласно изобретению включает параллельную линию ослабления в дополнение к по меньшей мере одной перпендикулярной линии ослабления, длина указанной параллельной линии ослабления предпочтительно превышает длину указанной по меньшей мере одной перпендикулярной линии ослабления. В случае с двумя или большим числом перпендикулярных линий ослабления они могут различаться по длине. В качестве альтернативы длина всех линий ослабления может быть одинаковой. Длина перпендикулярных и параллельных линий ослабления в пленочной обертке согласно настоящему изобретению является заданной и предпочтительно находится в пределах между около 1 и около 10 мм, более предпочтительно между около 1 и около 8 мм, наиболее предпочтительно между около 1 и около 6 мм. При желании и в зависимости от конкретного случая применения пленочной обертки линии ослабления могут быть выполнены достаточно небольшими, чтобы быть едва заметными потребителем. Однако в некоторых случаях применения может быть желательно, чтобы одна или более линий ослабления были длиннее и заметнее, возможно, обозначенными, например, цветом, для привлечения внимания потребителя к ним. В контексте настоящего изобретения перпендикулярная или параллельная линия ослабления предпочтительно является, по существу, линейным отчетливым разрезом, который простирается на всю толщину пленочной обертки. Такой разрез может быть сделан посредством острого инструмента, как, например, ножа, имеющего лезвие, соответствующее желаемой форме разреза, предпочтительно линейное лезвие. Линия ослабления может быть также выполнена посредством лазера или любого другого подходящего инструмента для перфорирования. В таком случае полученная линия ослабления является перфорированной линией, а не отчетливым разрезом. Кроме того, линию ослабления можно создавать тиснением. Как упоминалось выше, возможны различные формы, например изогнутые или ветвистые, древовидные формы. Такие формы могут быть легко сделаны перфорированием. Все линии ослабления в обертке согласно изобретению предпочтительно создают с использованием одной и той же технологии. В предпочтительном варианте осуществления настоящего изобретения пленочная обертка дополнительно содержит отрывной язычок, расположенный у одного конца разрывной ленточки. Отрывной язычок может быть продольным продолжением разрывной ленточки и как таковой может состоять из того же самого материала, что и разрывная ленточка. Отрывной язычок обычно создают во время изготовления пленочной обертки, например, посредством U-образного ножа. В результате этого вырез, соответствующий форме указанного отрывного язычка, может быть расположен у другого конца разрывной ленточки. Для открывания пленочной обертки потребитель захватывает отрывной язычок и тянет его в продольном направлении разрывной ленточки, то есть по направлению разрывной ленточки. Разрывная ленточка может быть заделана в пленочную обертку или может быть прикреплена к ее поверхности с использованием подходящих средств и способов, общеизвестных из уровня техники. В число подходящих средств входят, например, термоплавкая восковая композиция, клей, эффективный при кратковременном прижатии, и любой другой подходящий клей. Линия ослабления расположена в непосредственной близости к разрывной ленточке, предпочтительно, чтобы расстояние между разрывной ленточкой и параллельной линией ослабления было меньше,чем около 10 мм, а расстояние между разрывной ленточкой и ближайшим концом по меньшей мере одной перпендикулярной линии ослабления было меньше, чем около 10 мм. Предпочтительно, чтобы линия ослабления непосредственно примыкала к разрывной ленточке. По меньшей мере одна перпендикулярная линия ослабления предпочтительно расположена таким образом, что ее один конец, по существу,или почти соприкасается с разрывной ленточкой, а параллельная линия ослабления, если она имеется,предпочтительно расположена в непосредственной близости к одному краю, предпочтительно к краю,отдаленному от перпендикулярной линии ослабления при очень незначительном промежутке между линией и ленточкой, если он вообще имеется.-2 011472 Предпочтительно, чтобы заданные линии ослабления обертки согласно изобретению и вырез для отрывного язычка были выполнены одним и тем же приспособлением. Подходящее приспособление,например, содержит первый инструмент, как, например, U-образное лезвие, которым выполняют отрывной язычок и вырез, и два дополнительных инструмента, например линейные лезвия, одно из которых вырезает перпендикулярную линию ослабления, а другое - параллельную линию ослабления. В отношении пленочной обертки согласно изобретению, содержащей отрывной язычок и соответствующий вырез,предпочтительно, чтобы по меньшей мере одна линия ослабления была расположена вблизи выреза. Особенно предпочтительно, чтобы параллельная линия ослабления находилась по возможности ближе к концу разрывной ленточки, у которого расположен вырез. Пленочная обертка согласно настоящему изобретению может быть изготовлена из любого подходящего термопластичного упаковочного материала, например полиолефина или любого другого подходящего полимера, включая, но не ограничиваясь ими, полиэтилен, полипропилен или их сополимеры. Предпочтительна обертка из термоусадочной пленки или обертка из усадочной пленки. Пленочная обертка согласно настоящему изобретению может быть прозрачной или окрашенной,отпечатанной или иначе декорированной. Кроме того, согласно настоящему изобретению предлагается упакованное изделие с пленочной оберткой согласно настоящему изобретению. Предпочтительными являются упакованные изделия, которые содержат пленочную обертку, указанную как предпочтительная. Например, пленочная обертка согласно настоящему изобретению может быть использована в качестве верхней обертки для пачки сигарет или для контейнера, содержащего множество отдельных предметов. В частности, согласно настоящему изобретению предлагаются блоки сигарет, содержащие верхнюю пленочную обертку согласно настоящему изобретению. Такие блоки сигарет имеются в продаже и содержат множество пачек сигарет, размещенных в по меньшей мере два наложенных один на другой ряда предпочтительно с 3-10 пачками сигарет в каждом ряду, более предпочтительно с 4-7 пачками сигарет в каждом ряду. Коробки могут быть изготовлены из бумаги, картона, пластмасс, металлов или из их любого сочетания. Коробка и/или обертка может быть с нанесенной печатью или иначе декорирована, например этикеткой, логотипом, надписью, тиснением или их любым сочетанием. Пленочная обертка согласно настоящему изобретению полезна для обертывания любого желаемого изделия или множества изделий, например изделия, нуждающегося в защитной обертке. В число примеров упакованных изделий согласно настоящему изобретению входят футляры компакт-дисков, футлярыDVD, коробки видео- и аудиокассет, контейнеры пищевых продуктов и напитков, пачки бумажных изделий и этикетки, обертки и блоки почтовой бумаги. Упакованное изделие может состоять из множества отдельных сходных или непохожих предметов, которые обернуты вместе для образования "мультиупаковки". Применение пленочной обертки согласно настоящему изобретению полезно в тех случаях, когда изделие, подлежащее обертыванию, имеет шесть плоских поверхностей, включая по меньшей мере две основные поверхности, как, например, у блока сигарет. Использование пленочной обертки согласно настоящему изобретению особенно полезно в тех случаях, когда пленочную обертку плотно обертывают вокруг изделия. Как описывалось выше, для того, чтобы потребитель мог открывать пленочную обертку согласно настоящему изобретению, у одного конца разрывной ленточки предусмотрен отрывной язычок. Этот отрывной язычок может быть образован во время изготовления пленочной обертки посредством ножа,имеющего лезвие желаемой формы. Это лезвие предпочтительно является U-образным, что во время процесса изготовления пленочной обертки позволит образовывать U-образный отрывной язычок в одном листе пленки и одновременно U-образный вырез в следующем листе пленки. Возможны также другие формы, как, например, треугольная, прямоугольная или квадратная. При треугольной форме получаютсяV-образные вырезы и отрывные язычки. Форма отрывного язычка должна позволять потребителю удобно захватывать отрывной язычок. Во время изготовления пленочной обертки согласно настоящему изобретению может быть использован многолезвийный нож для образования выреза, отрывного язычка и линейных разрезов. Такой нож предпочтительно содержит и U-образное или V-образное первое лезвие, второе линейное лезвие, параллельное продольной оси первого лезвия, и третье линейное лезвие, перпендикулярное к продольной оси указанного первого лезвия. Дополнительные перпендикулярные линейные разрезы в пленочной обертке могут быть выполнены посредством дополнительных обычных ножей, имеющих единственное линейное лезвие. Чтобы обеспечить образование разных разрезов в желаемых местах пленочной обертки, в обычной оберточной машине вокруг цилиндрической режущей головки предпочтительно располагают разные ножи. Режущая головка предпочтительно содержит один многолезвийный нож согласно настоящему изобретению (имеющий U-образное или V-образное лезвие, одно дополнительное перпендикулярное лезвие и одно дополнительное параллельное лезвие) и два обычных однолезвийных ножа, так что в каждом отдельном листе пленочной обертки, в целом, делаются один параллельный разрез и три перпендикулярных разреза. Режущий инструмент согласно настоящему изобретению применяется для выполнения U-образного или V-образного выреза в верхней оберточной пленке для коробок с рекламой, при этом указанный вы-3 011472 рез соответствует указанной разрывной ленточке, для одновременного образования разреза, параллельного указанной разрывной ленточке и расположенного с одной стороны указанной разрывной ленточки,и для одновременного образования разреза, перпендикулярного к указанной разрывной ленточке и расположенного с другой стороны указанной разрывной ленточки. Согласно изобретению дополнительно предлагается режущая головка, содержащая многолезвийный нож согласно настоящему изобретению. Согласно изобретению дополнительно предлагается способ изготовления пленочной обертки, которая содержит разрывную ленточку и в которой рядом с разрывной ленточкой размещена по меньшей мере одна линия ослабления, при этом у разрывной ленточки имеется по меньшей мере одна линия ослабления. Обычный способ изготовления изделия, как, например, блока сигарет или пачки сигарет, обернутой в пленочную обертку согласно настоящему изобретению, включает непрерывное сматывание термоусадочной пленки с подающего рулона; нанесение разрывной ленточки на указанную пленку; разрезание указанной пленки на отдельные части желаемого размера (по существу, соответствующего размеру обертываемого изделия) основным ножом перпендикулярно направлению сматывания пленки; выполнение выреза в первой из указанных отрезанных частей; одновременное вырезание отрывного язычка в соседней второй части и снова одновременное выполнение горизонтального и перпендикулярного разрезов в указанной второй части с использованием многолезвийного ножа согласно настоящему изобретению; затем размещение обертываемого изделия на указанной второй отрезанной части; обертывание указанной второй отрезанной части вокруг указанного изделия; и, наконец, термоусаживание указанной пленочной обертки вокруг указанного изделия, например в термотоннеле. Настоящее изобретение будет показано лишь в качестве примера со ссылкой на сопровождающие чертежи. Эти чертежи не следует рассматривать как ограничивающие настоящее изобретение. Фиг. 1 представляет собой вид пленочной обертки согласно настоящему изобретению, и фиг. 2 представляет собой вид многолезвийного ножа согласно настоящему изобретению. На фиг. 1 показана пленочная обертка 99 с первой (верхней) частью 1, второй (нижней) частью 2 и разрывной ленточкой 30, простирающейся между U-образным вырезом 20 и U-образным отрывным язычком 21. Вблизи U-образного выреза расположены параллельный разрез 11 и перпендикулярный разрез 10. Кроме того, показаны два дополнительных перпендикулярных разреза 12. Для открывания коробки, обернутой пленочной оберткой 99, потребитель вначале разрывает обертку 99 на две части 1 и 2, оттягивая отрывной язычок 21 разрывной ленточки 30 в направлении к вырезу 20. После этого процесса оттягивания верхняя часть 1 пленочной обертки 99 оказывается отделенной от нижней части 2 и разрывной ленточки 30. Для удаления части 2 пленочной обертки 99 потребитель вручную отрывает часть 2 от коробки с рекламой, чему значительно способствуют три перпендикулярных разреза 10 и 12. Верхняя часть 1 меньше, чем нижняя часть 2, и может быть легко удалена. На фиг. 2 показан нож 100, который может быть использован в режущей головке обычной оберточной машины (не показана) с U-образным лезвием 110 для образования выреза 20 и отрывного язычка 21,показанных на фиг. 1, лезвием 112, параллельным продольной оси U-образного лезвия 110, и лезвием 111, перпендикулярным продольной оси U-образного лезвия 110. Вследствие расположения лезвий 112 и 111, соответственно, справа и слева от вершины U-образного лезвия 110, разрезы 11 и 10, создаваемые этими лезвиями, образуются по разным сторонам разрывной ленточки 30. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пленочная обертка (99), содержащая разрывную ленточку (30), отличающаяся тем, что пленочная обертка дополнительно содержит по меньшей мере одну линию ослабления (10, 12) рядом с каждой стороной разрывной ленточки (30), при этом продольная ось по меньшей мере одной линии ослабления (10,12), по существу, перпендикулярна разрывной ленточке (30) (перпендикулярные линии ослабления (10,12. 2. Пленочная обертка (99) по п.1, отличающаяся тем, что она дополнительно содержит дополнительную линию ослабления (11), при этом продольная ось дополнительной линии ослабления (11), по существу, параллельна разрывной ленточке (30) (параллельная линия ослабления (11. 3. Пленочная обертка (99) по п.2, отличающаяся тем, что по меньшей мере одна линия ослабления(10, 12) и дополнительная линия ослабления (11) расположены с противоположных сторон разрывной ленточки (30). 4. Пленочная обертка (99) по любому из предыдущих пунктов, отличающаяся тем, что она содержит две или три перпендикулярные линии ослабления (10, 12). 5. Пленочная обертка (99) по любому из пп.2-4, отличающаяся тем, что дополнительная линия ослабления (11) расположена вблизи или у одного конца разрывной ленточки (30). 6. Пленочная обертка (99) по любому из предыдущих пунктов, отличающаяся тем, что она содержит по меньшей мере одну линию ослабления (10, 11, 12) с любой стороны разрывной ленточки (30). 7. Упакованное изделие, содержащее пленочную обертку (99) с разрывной ленточкой (30), отли-4 011472 чающееся тем, что пленочная обертка дополнительно содержит по меньшей мере одну линию ослабления (10, 12) рядом с каждой стороной разрывной ленточки (30), при этом продольная ось по меньшей мере одной линии ослабления (10, 12), по существу, перпендикулярна разрывной ленточке (30) (перпендикулярные линии ослабления (10, 12. 8. Упакованное изделие но п.7, отличающееся тем, что оно дополнительно содержит дополнительную линию ослабления (11), при этом продольная ось дополнительной линии ослабления (11), по существу, параллельна разрывной ленточке (50) (параллельная линия ослабления (11. 9. Упакованное изделие по п.7 или 8, которое является блоком сигарет или пачкой сигарет. 10. Применение пленочной обертки (99) по любому из пп.1-6 для обертывания изделия, например блока сигарет, пачки сигарет, футляра компакт-дисков, футляра DVD, коробки видеокассеты или коробки аудиокассеты. 11. Многолезвийный нож (100) для резания пленочной обертки по п.1, содержащий U-образное илиV-образное первое лезвие (110), отличающийся тем, что он дополнительно содержит второе линейное лезвие (112), параллельное продольной оси указанного первого лезвия (110), и третье линейное лезвие(111), перпендикулярное к продольной оси первого лезвия (110). 12. Способ изготовления пленочной обертки (99) по п.1, содержащей разрывную ленточку (30), отличающийся тем, что он включает размещение по меньшей мере одной линии ослабления (10, 12) в пленочной обертке (99) рядом с разрывной ленточкой (30), при этом продольную ось линии или линий ослабления (10, 12) располагают, по существу, перпендикулярно разрывной ленточке.
