Прерыватель электрической цепи

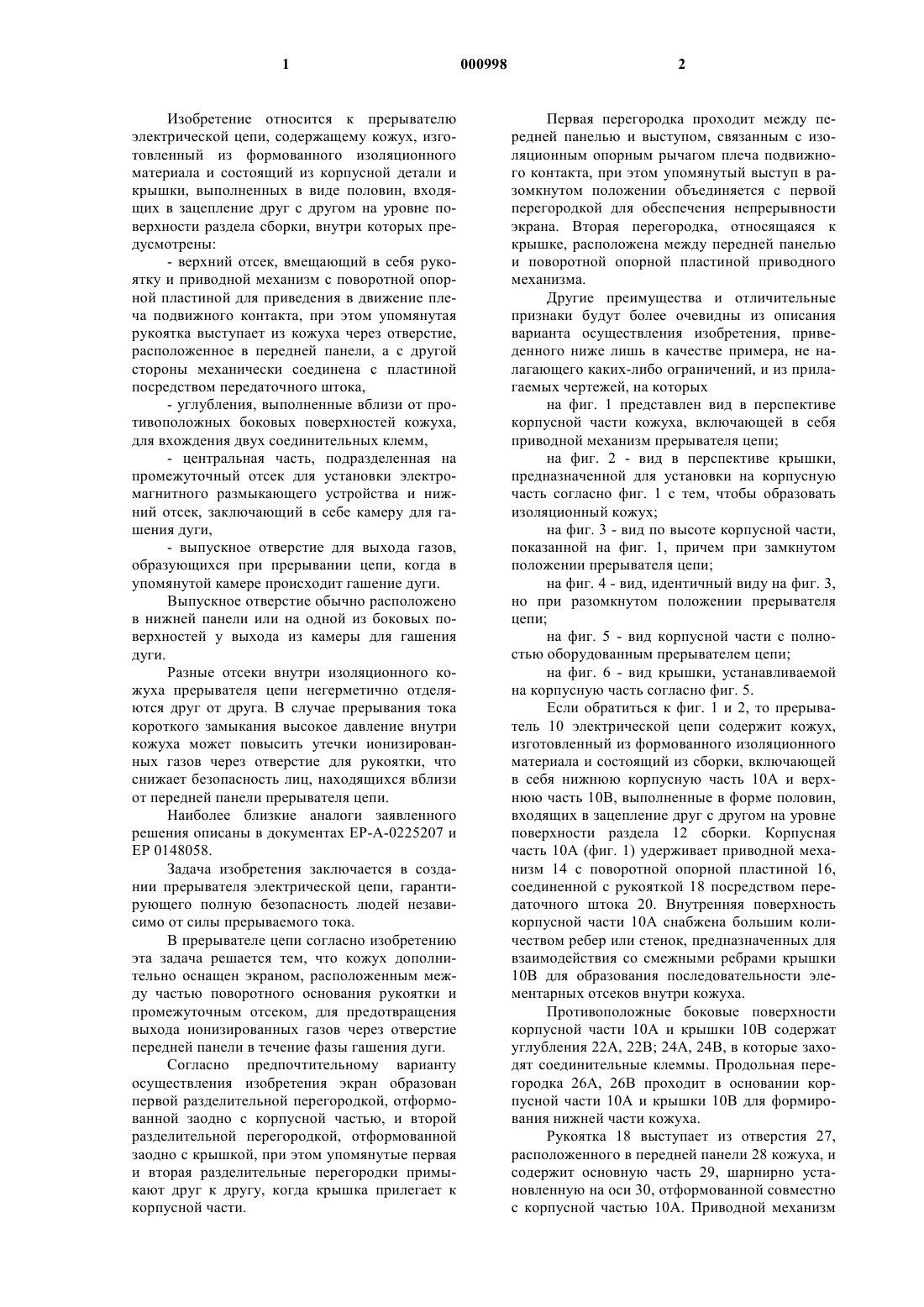

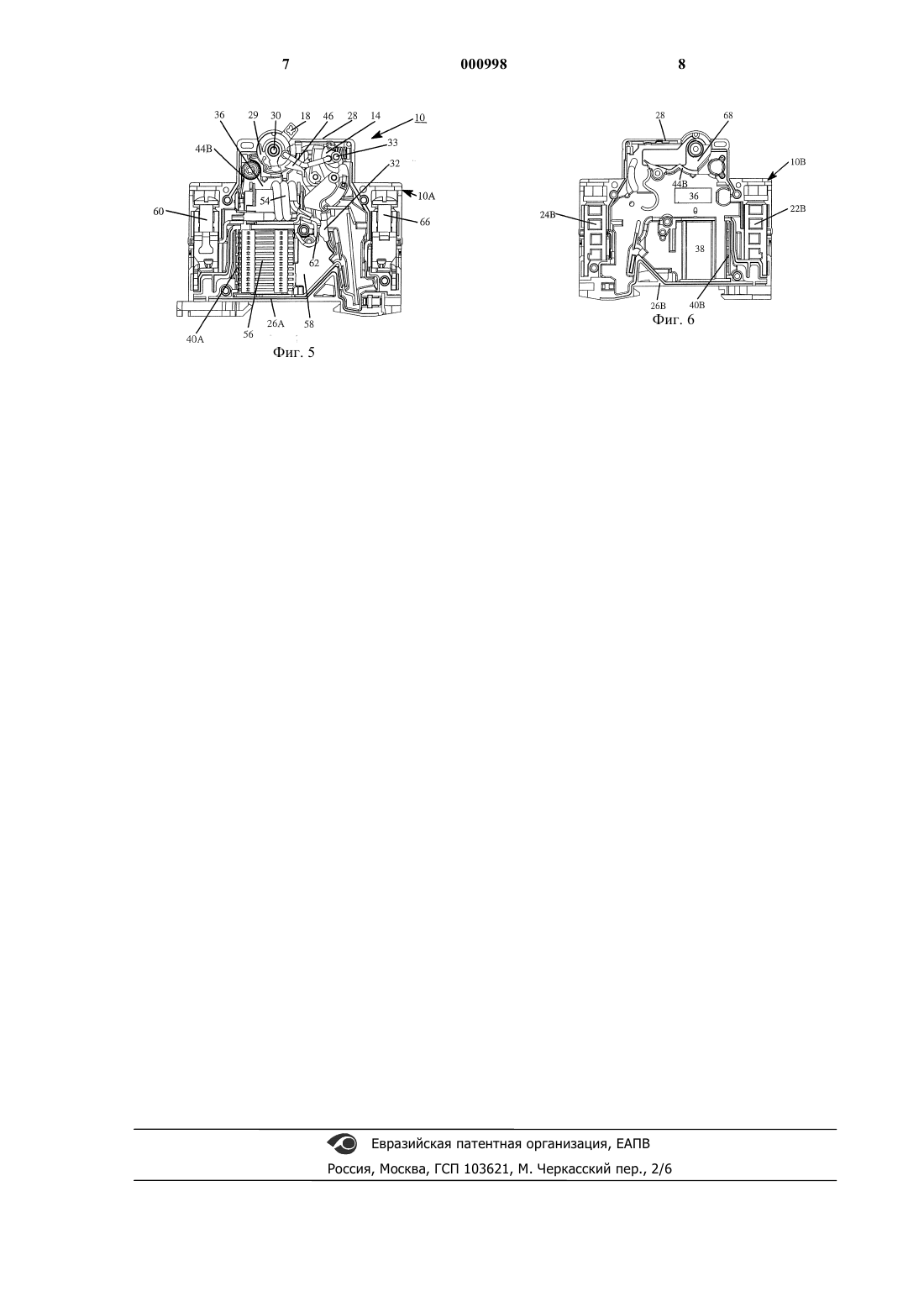

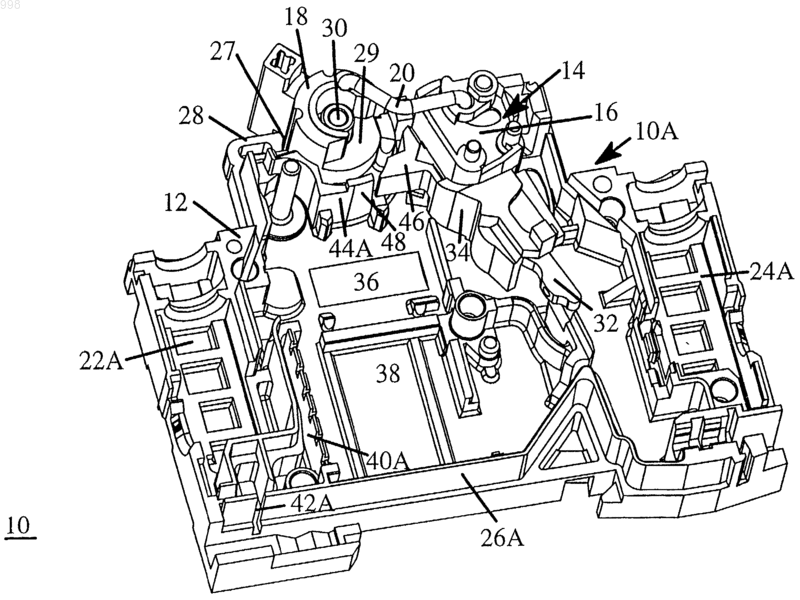

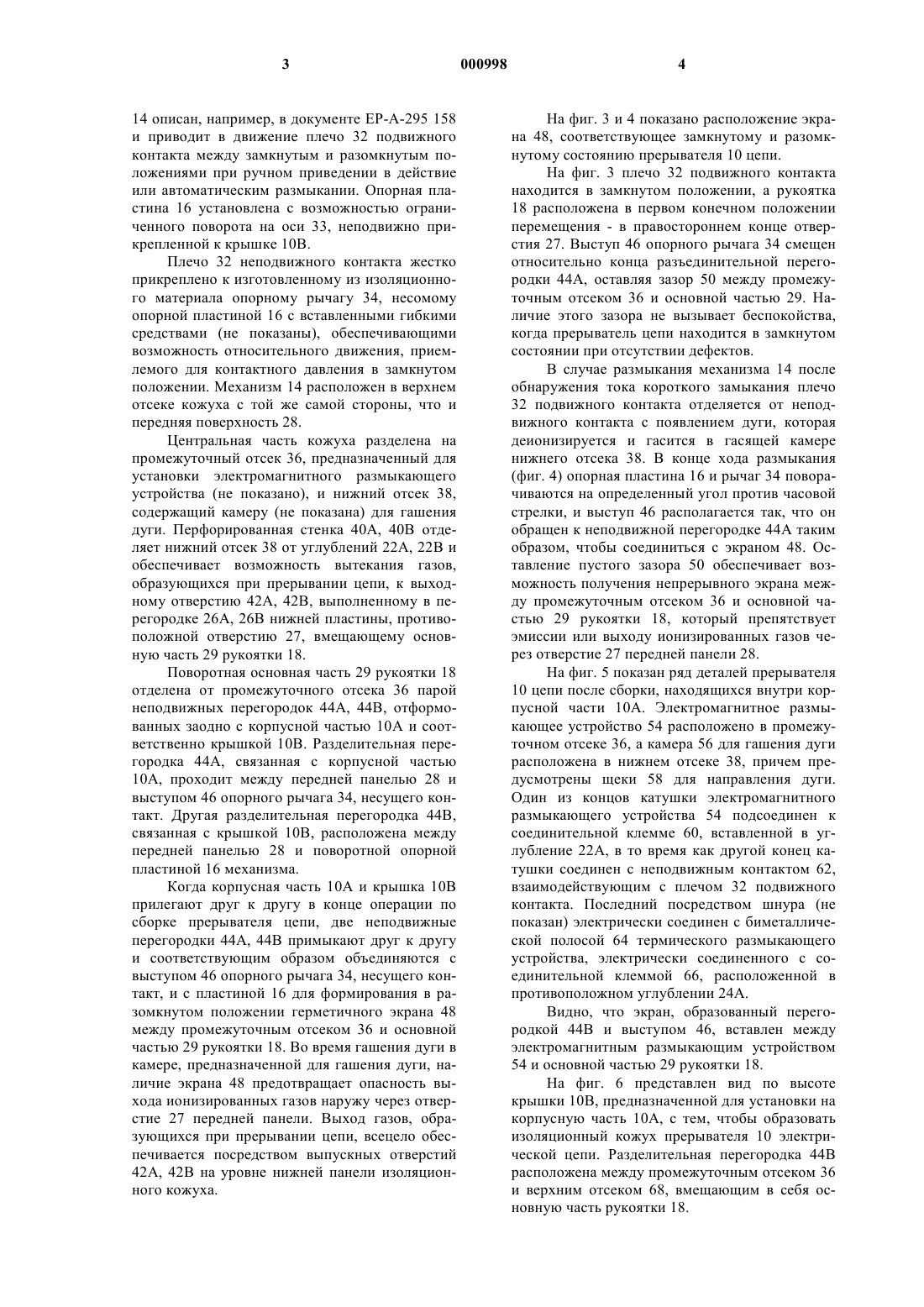

1 Изобретение относится к прерывателю электрической цепи, содержащему кожух, изготовленный из формованного изоляционного материала и состоящий из корпусной детали и крышки, выполненных в виде половин, входящих в зацепление друг с другом на уровне поверхности раздела сборки, внутри которых предусмотрены:- верхний отсек, вмещающий в себя рукоятку и приводной механизм с поворотной опорной пластиной для приведения в движение плеча подвижного контакта, при этом упомянутая рукоятка выступает из кожуха через отверстие,расположенное в передней панели, а с другой стороны механически соединена с пластиной посредством передаточного штока,- углубления, выполненные вблизи от противоположных боковых поверхностей кожуха,для вхождения двух соединительных клемм,- центральная часть, подразделенная на промежуточный отсек для установки электромагнитного размыкающего устройства и нижний отсек, заключающий в себе камеру для гашения дуги,- выпускное отверстие для выхода газов,образующихся при прерывании цепи, когда в упомянутой камере происходит гашение дуги. Выпускное отверстие обычно расположено в нижней панели или на одной из боковых поверхностей у выхода из камеры для гашения дуги. Разные отсеки внутри изоляционного кожуха прерывателя цепи негерметично отделяются друг от друга. В случае прерывания тока короткого замыкания высокое давление внутри кожуха может повысить утечки ионизированных газов через отверстие для рукоятки, что снижает безопасность лиц, находящихся вблизи от передней панели прерывателя цепи. Наиболее близкие аналоги заявленного решения описаны в документах ЕР-А-0225207 и ЕР 0148058. Задача изобретения заключается в создании прерывателя электрической цепи, гарантирующего полную безопасность людей независимо от силы прерываемого тока. В прерывателе цепи согласно изобретению эта задача решается тем, что кожух дополнительно оснащен экраном, расположенным между частью поворотного основания рукоятки и промежуточным отсеком, для предотвращения выхода ионизированных газов через отверстие передней панели в течение фазы гашения дуги. Согласно предпочтительному варианту осуществления изобретения экран образован первой разделительной перегородкой, отформованной заодно с корпусной частью, и второй разделительной перегородкой, отформованной заодно с крышкой, при этом упомянутые первая и вторая разделительные перегородки примыкают друг к другу, когда крышка прилегает к корпусной части. 2 Первая перегородка проходит между передней панелью и выступом, связанным с изоляционным опорным рычагом плеча подвижного контакта, при этом упомянутый выступ в разомкнутом положении объединяется с первой перегородкой для обеспечения непрерывности экрана. Вторая перегородка, относящаяся к крышке, расположена между передней панелью и поворотной опорной пластиной приводного механизма. Другие преимущества и отличительные признаки будут более очевидны из описания варианта осуществления изобретения, приведенного ниже лишь в качестве примера, не налагающего каких-либо ограничений, и из прилагаемых чертежей, на которых на фиг. 1 представлен вид в перспективе корпусной части кожуха, включающей в себя приводной механизм прерывателя цепи; на фиг. 2 - вид в перспективе крышки,предназначенной для установки на корпусную часть согласно фиг. 1 с тем, чтобы образовать изоляционный кожух; на фиг. 3 - вид по высоте корпусной части,показанной на фиг. 1, причем при замкнутом положении прерывателя цепи; на фиг. 4 - вид, идентичный виду на фиг. 3,но при разомкнутом положении прерывателя цепи; на фиг. 5 - вид корпусной части с полностью оборудованным прерывателем цепи; на фиг. 6 - вид крышки, устанавливаемой на корпусную часть согласно фиг. 5. Если обратиться к фиг. 1 и 2, то прерыватель 10 электрической цепи содержит кожух,изготовленный из формованного изоляционного материала и состоящий из сборки, включающей в себя нижнюю корпусную часть 10 А и верхнюю часть 10 В, выполненные в форме половин,входящих в зацепление друг с другом на уровне поверхности раздела 12 сборки. Корпусная часть 10 А (фиг. 1) удерживает приводной механизм 14 с поворотной опорной пластиной 16,соединенной с рукояткой 18 посредством передаточного штока 20. Внутренняя поверхность корпусной части 10 А снабжена большим количеством ребер или стенок, предназначенных для взаимодействия со смежными ребрами крышки 10 В для образования последовательности элементарных отсеков внутри кожуха. Противоположные боковые поверхности корпусной части 10 А и крышки 10 В содержат углубления 22 А, 22 В; 24 А, 24 В, в которые заходят соединительные клеммы. Продольная перегородка 26 А, 26 В проходит в основании корпусной части 10 А и крышки 10 В для формирования нижней части кожуха. Рукоятка 18 выступает из отверстия 27,расположенного в передней панели 28 кожуха, и содержит основную часть 29, шарнирно установленную на оси 30, отформованной совместно с корпусной частью 10 А. Приводной механизм 3 14 описан, например, в документе ЕР-А-295 158 и приводит в движение плечо 32 подвижного контакта между замкнутым и разомкнутым положениями при ручном приведении в действие или автоматическим размыкании. Опорная пластина 16 установлена с возможностью ограниченного поворота на оси 33, неподвижно прикрепленной к крышке 10 В. Плечо 32 неподвижного контакта жестко прикреплено к изготовленному из изоляционного материала опорному рычагу 34, несомому опорной пластиной 16 с вставленными гибкими средствами (не показаны), обеспечивающими возможность относительного движения, приемлемого для контактного давления в замкнутом положении. Механизм 14 расположен в верхнем отсеке кожуха с той же самой стороны, что и передняя поверхность 28. Центральная часть кожуха разделена на промежуточный отсек 36, предназначенный для установки электромагнитного размыкающего устройства (не показано), и нижний отсек 38,содержащий камеру (не показана) для гашения дуги. Перфорированная стенка 40 А, 40 В отделяет нижний отсек 38 от углублений 22 А, 22 В и обеспечивает возможность вытекания газов,образующихся при прерывании цепи, к выходному отверстию 42 А, 42 В, выполненному в перегородке 26 А, 26 В нижней пластины, противоположной отверстию 27, вмещающему основную часть 29 рукоятки 18. Поворотная основная часть 29 рукоятки 18 отделена от промежуточного отсека 36 парой неподвижных перегородок 44 А, 44 В, отформованных заодно с корпусной частью 10 А и соответственно крышкой 10 В. Разделительная перегородка 44 А, связанная с корпусной частью 10 А, проходит между передней панелью 28 и выступом 46 опорного рычага 34, несущего контакт. Другая разделительная перегородка 44 В,связанная с крышкой 10 В, расположена между передней панелью 28 и поворотной опорной пластиной 16 механизма. Когда корпусная часть 10 А и крышка 10 В прилегают друг к другу в конце операции по сборке прерывателя цепи, две неподвижные перегородки 44 А, 44 В примыкают друг к другу и соответствующим образом объединяются с выступом 46 опорного рычага 34, несущего контакт, и с пластиной 16 для формирования в разомкнутом положении герметичного экрана 48 между промежуточным отсеком 36 и основной частью 29 рукоятки 18. Во время гашения дуги в камере, предназначенной для гашения дуги, наличие экрана 48 предотвращает опасность выхода ионизированных газов наружу через отверстие 27 передней панели. Выход газов, образующихся при прерывании цепи, всецело обеспечивается посредством выпускных отверстий 42 А, 42 В на уровне нижней панели изоляционного кожуха. 4 На фиг. 3 и 4 показано расположение экрана 48, соответствующее замкнутому и разомкнутому состоянию прерывателя 10 цепи. На фиг. 3 плечо 32 подвижного контакта находится в замкнутом положении, а рукоятка 18 расположена в первом конечном положении перемещения - в правостороннем конце отверстия 27. Выступ 46 опорного рычага 34 смещен относительно конца разъединительной перегородки 44 А, оставляя зазор 50 между промежуточным отсеком 36 и основной частью 29. Наличие этого зазора не вызывает беспокойства,когда прерыватель цепи находится в замкнутом состоянии при отсутствии дефектов. В случае размыкания механизма 14 после обнаружения тока короткого замыкания плечо 32 подвижного контакта отделяется от неподвижного контакта с появлением дуги, которая деионизируется и гасится в гасящей камере нижнего отсека 38. В конце хода размыкания(фиг. 4) опорная пластина 16 и рычаг 34 поворачиваются на определенный угол против часовой стрелки, и выступ 46 располагается так, что он обращен к неподвижной перегородке 44 А таким образом, чтобы соединиться с экраном 48. Оставление пустого зазора 50 обеспечивает возможность получения непрерывного экрана между промежуточным отсеком 36 и основной частью 29 рукоятки 18, который препятствует эмиссии или выходу ионизированных газов через отверстие 27 передней панели 28. На фиг. 5 показан ряд деталей прерывателя 10 цепи после сборки, находящихся внутри корпусной части 10 А. Электромагнитное размыкающее устройство 54 расположено в промежуточном отсеке 36, а камера 56 для гашения дуги расположена в нижнем отсеке 38, причем предусмотрены щеки 58 для направления дуги. Один из концов катушки электромагнитного размыкающего устройства 54 подсоединен к соединительной клемме 60, вставленной в углубление 22 А, в то время как другой конец катушки соединен с неподвижным контактом 62,взаимодействующим с плечом 32 подвижного контакта. Последний посредством шнура (не показан) электрически соединен с биметаллической полосой 64 термического размыкающего устройства, электрически соединенного с соединительной клеммой 66, расположенной в противоположном углублении 24 А. Видно, что экран, образованный перегородкой 44 В и выступом 46, вставлен между электромагнитным размыкающим устройством 54 и основной частью 29 рукоятки 18. На фиг. 6 представлен вид по высоте крышки 10 В, предназначенной для установки на корпусную часть 10 А, с тем, чтобы образовать изоляционный кожух прерывателя 10 электрической цепи. Разделительная перегородка 44 В расположена между промежуточным отсеком 36 и верхним отсеком 68, вмещающим в себя основную часть рукоятки 18. 5 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Прерыватель электрической цепи, содержащий кожух, изготовленный из формованного изоляционного материала и состоящий из корпусной детали (10 А) и крышки (10 В), выполненных в форме половин, входящих в зацепление друг с другом на уровне поверхности раздела (12) сборки, внутри которых предусмотрены(18) и приводной механизм (14) с поворотной опорной пластиной (16) для приведения в движение плеча (32) подвижного контакта, при этом упомянутая рукоятка (18) выступает из кожуха через отверстие (27), расположенное в передней панели (28), а с другой стороны механически соединена с пластиной (16) посредством передаточного штока (20),- углубления (22 А, 22 В, 24 А, 24 В), выполненные вблизи от противоположных боковых поверхностей кожуха, для вхождения двух соединительных клемм (60, 66),центральная часть, подразделенная на промежуточный отсек (36) для установки электромагнитного размыкающего устройства (54) и нижний отсек (38), вмещающий камеру (56) для гашения дуги,- выпускное отверстие (42 А, 42 В) для выхода газов, образующихся при прерывании, когда в упомянутой камере (56) происходит гашение дуги,отличающийся тем, что кожух дополнительно оснащен экраном (48), расположенным 6 между частью (29) поворотного основания рукоятки (18) и промежуточным отсеком (36), для предотвращения выхода ионизированных газов через отверстие (27) передней панели (28) в течение фазы гашения дуги. 2. Прерыватель по п.1, отличающийся тем,что экран (48) образован первой разделительной перегородкой (44 А), отформованной заодно с корпусной частью (10 А), и второй разделительной перегородкой (44 В), отформованной заодно с крышкой (10 В), при этом упомянутые первая и вторая перегородки (44 А, 44 В) примыкают друг к другу, когда крышка (10 В) прилегает к корпусной части (10 А). 3. Прерыватель по п.2, отличающийся тем,что первая перегородка (44 А) проходит между передней панелью (28) и выступом (46), связанным с изоляционным опорным рычагом (34) плеча (32) подвижного контакта, при этом упомянутый выступ объединяется в разомкнутом положении с первой перегородкой (44 А) для обеспечения непрерывности экрана (48). 4. Прерыватель по одному из п.2 или 3, отличающийся тем, что вторая перегородка (44 В) крышки (10 В) расположена между передней панелью (28) и поворотной опорной пластиной(16) приводного механизма (14). 5. Прерыватель по одному из пп.1-4, отличающийся тем, что выходное отверстие (42 А,42 В) расположено противоположно отверстию(27), вмещающему основную часть (29) рукоятки (18).
