Исполнительное устройство

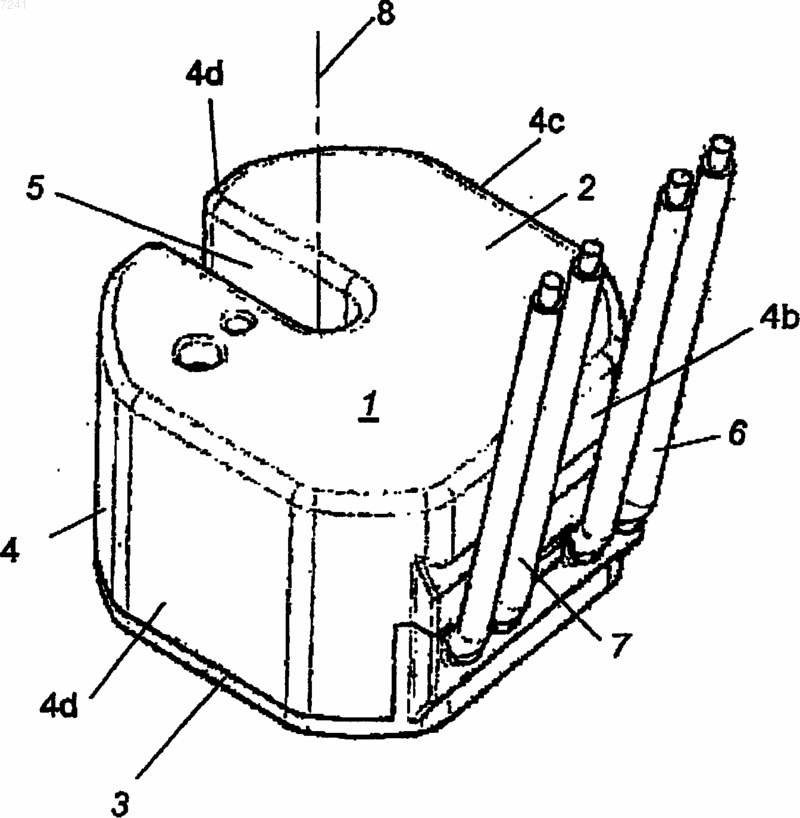

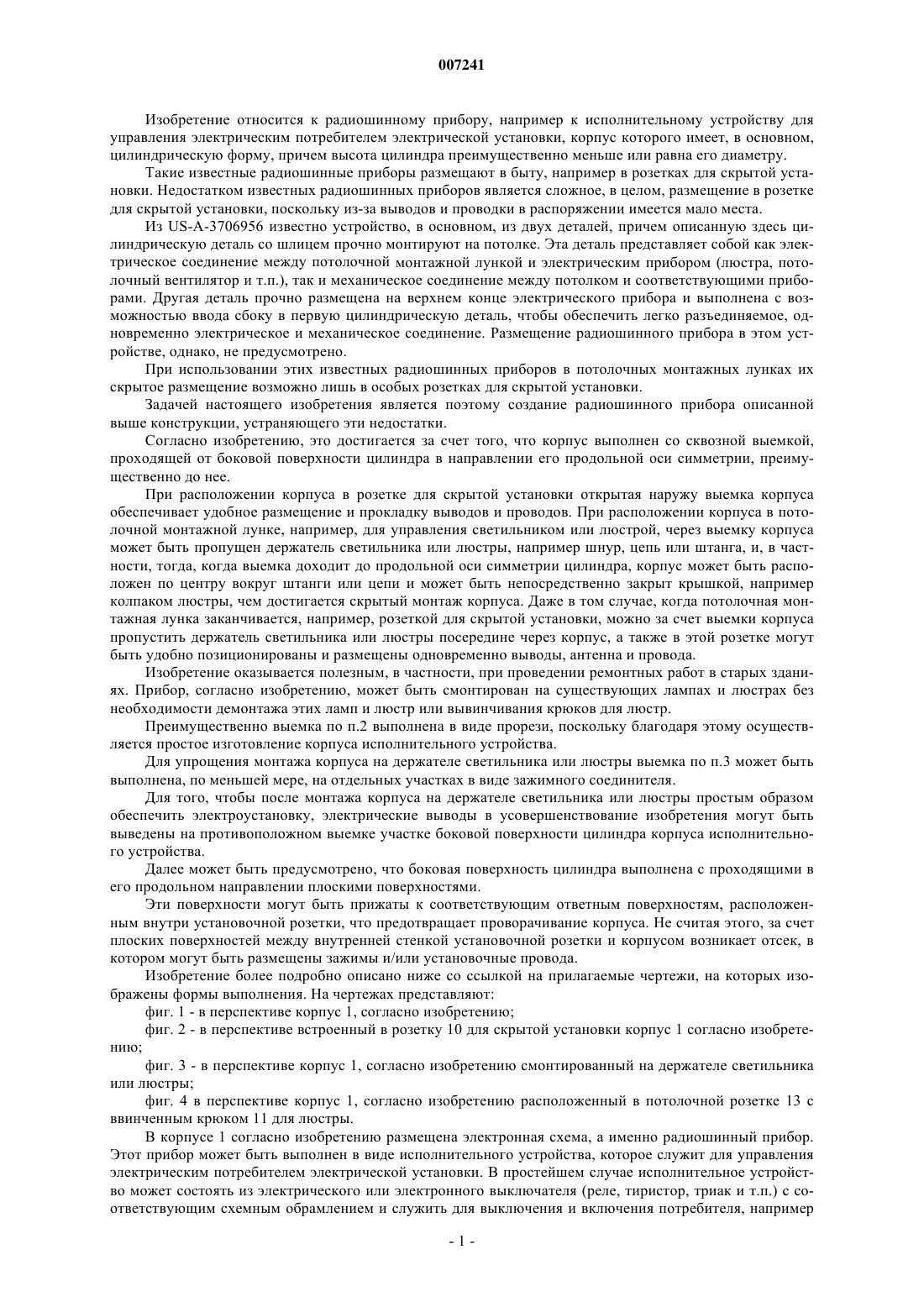

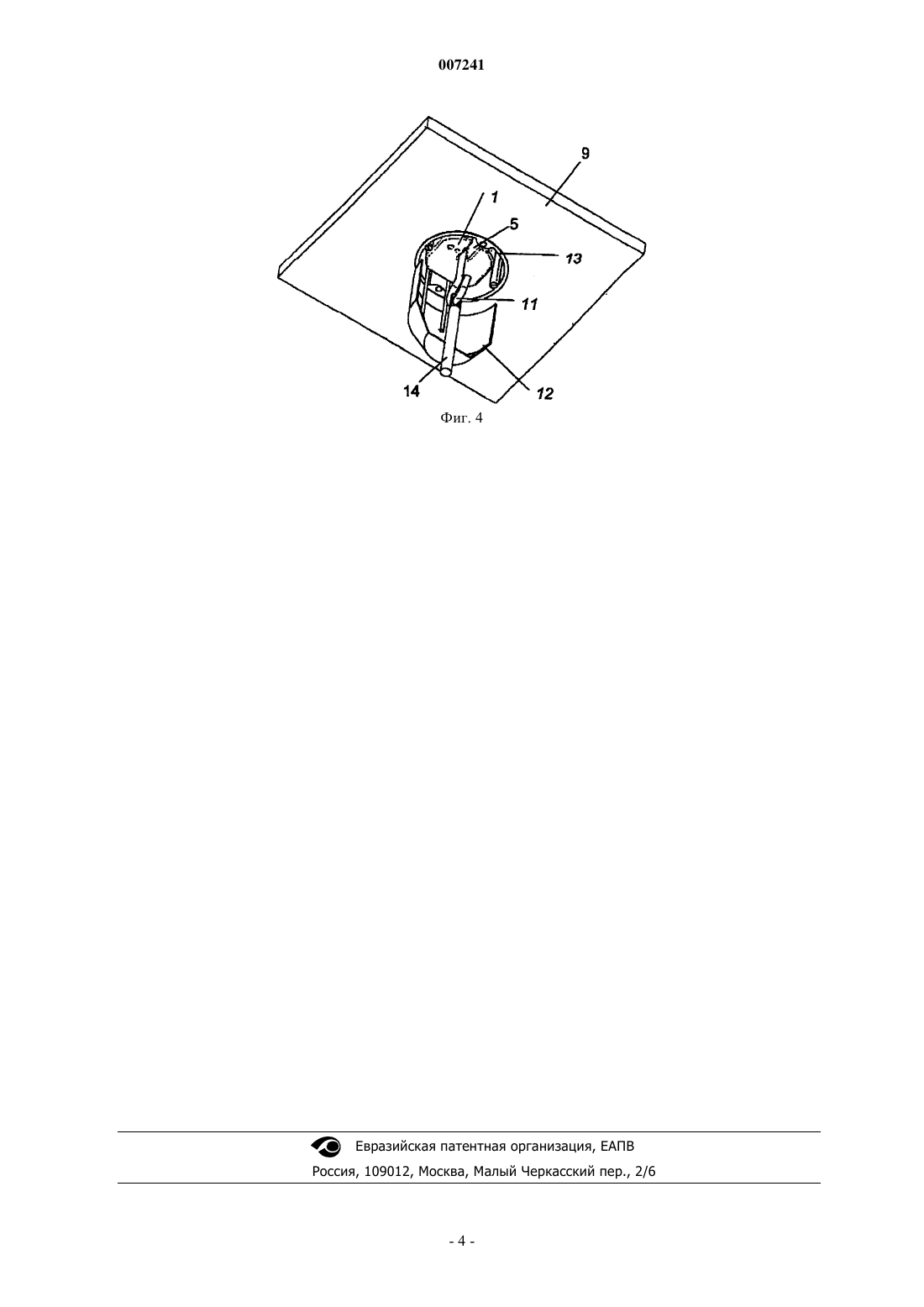

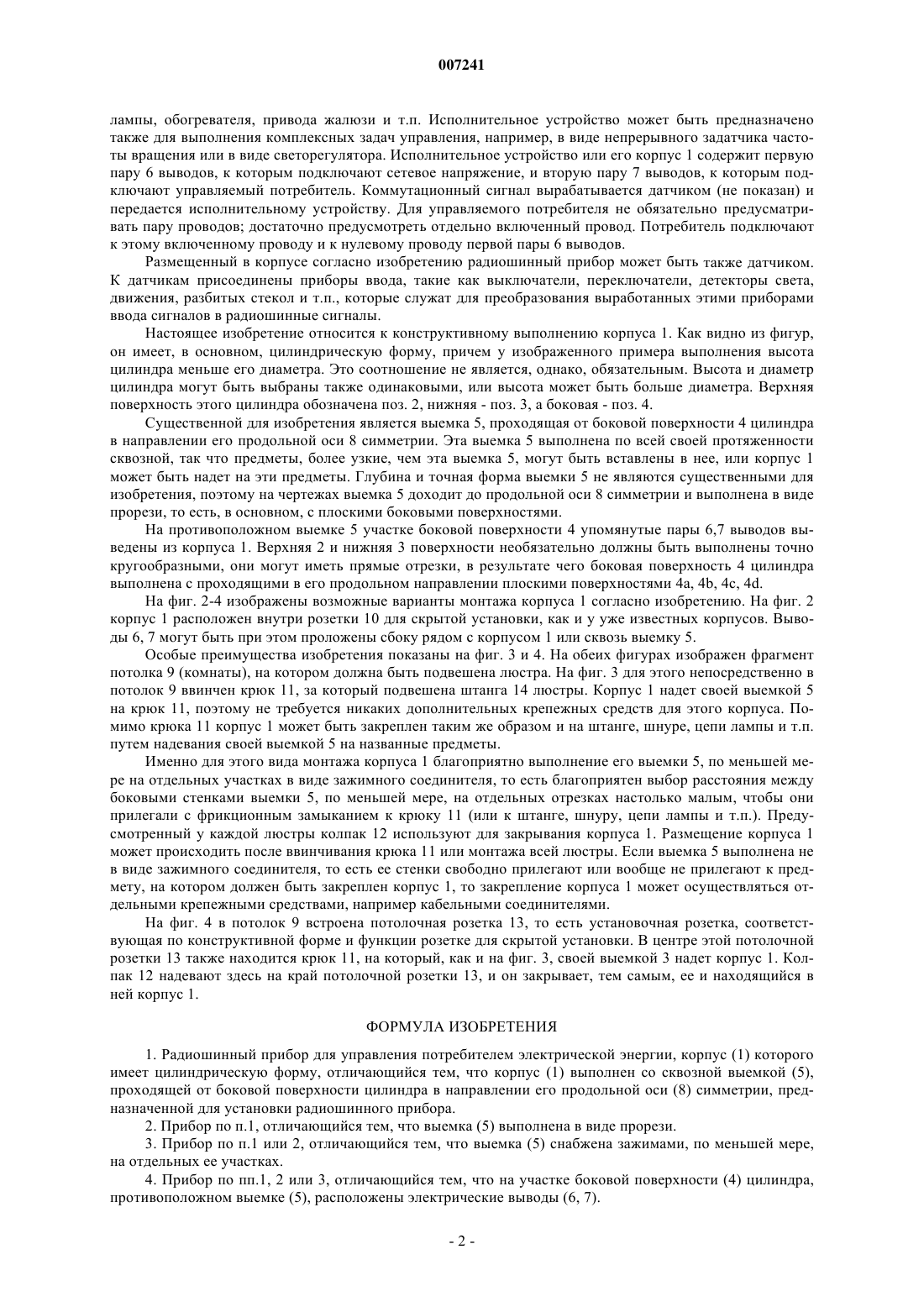

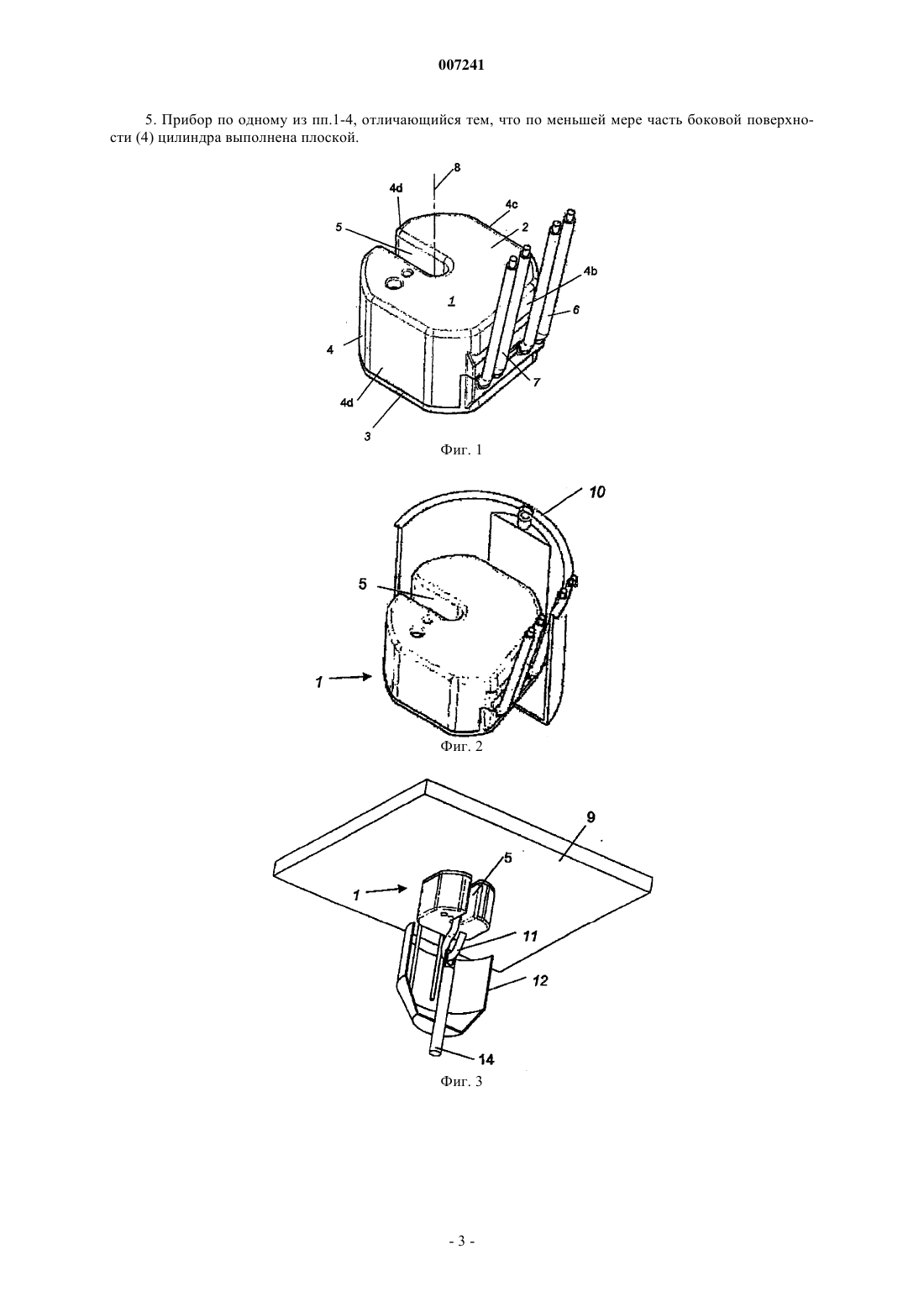

007241 Изобретение относится к радиошинному прибору, например к исполнительному устройству для управления электрическим потребителем электрической установки, корпус которого имеет, в основном,цилиндрическую форму, причем высота цилиндра преимущественно меньше или равна его диаметру. Такие известные радиошинные приборы размещают в быту, например в розетках для скрытой установки. Недостатком известных радиошинных приборов является сложное, в целом, размещение в розетке для скрытой установки, поскольку из-за выводов и проводки в распоряжении имеется мало места. Из US-A-3706956 известно устройство, в основном, из двух деталей, причем описанную здесь цилиндрическую деталь со шлицем прочно монтируют на потолке. Эта деталь представляет собой как электрическое соединение между потолочной монтажной лункой и электрическим прибором (люстра, потолочный вентилятор и т.п.), так и механическое соединение между потолком и соответствующими приборами. Другая деталь прочно размещена на верхнем конце электрического прибора и выполнена с возможностью ввода сбоку в первую цилиндрическую деталь, чтобы обеспечить легко разъединяемое, одновременно электрическое и механическое соединение. Размещение радиошинного прибора в этом устройстве, однако, не предусмотрено. При использовании этих известных радиошинных приборов в потолочных монтажных лунках их скрытое размещение возможно лишь в особых розетках для скрытой установки. Задачей настоящего изобретения является поэтому создание радиошинного прибора описанной выше конструкции, устраняющего эти недостатки. Согласно изобретению, это достигается за счет того, что корпус выполнен со сквозной выемкой,проходящей от боковой поверхности цилиндра в направлении его продольной оси симметрии, преимущественно до нее. При расположении корпуса в розетке для скрытой установки открытая наружу выемка корпуса обеспечивает удобное размещение и прокладку выводов и проводов. При расположении корпуса в потолочной монтажной лунке, например, для управления светильником или люстрой, через выемку корпуса может быть пропущен держатель светильника или люстры, например шнур, цепь или штанга, и, в частности, тогда, когда выемка доходит до продольной оси симметрии цилиндра, корпус может быть расположен по центру вокруг штанги или цепи и может быть непосредственно закрыт крышкой, например колпаком люстры, чем достигается скрытый монтаж корпуса. Даже в том случае, когда потолочная монтажная лунка заканчивается, например, розеткой для скрытой установки, можно за счет выемки корпуса пропустить держатель светильника или люстры посередине через корпус, а также в этой розетке могут быть удобно позиционированы и размещены одновременно выводы, антенна и провода. Изобретение оказывается полезным, в частности, при проведении ремонтных работ в старых зданиях. Прибор, согласно изобретению, может быть смонтирован на существующих лампах и люстрах без необходимости демонтажа этих ламп и люстр или вывинчивания крюков для люстр. Преимущественно выемка по п.2 выполнена в виде прорези, поскольку благодаря этому осуществляется простое изготовление корпуса исполнительного устройства. Для упрощения монтажа корпуса на держателе светильника или люстры выемка по п.3 может быть выполнена, по меньшей мере, на отдельных участках в виде зажимного соединителя. Для того, чтобы после монтажа корпуса на держателе светильника или люстры простым образом обеспечить электроустановку, электрические выводы в усовершенствование изобретения могут быть выведены на противоположном выемке участке боковой поверхности цилиндра корпуса исполнительного устройства. Далее может быть предусмотрено, что боковая поверхность цилиндра выполнена с проходящими в его продольном направлении плоскими поверхностями. Эти поверхности могут быть прижаты к соответствующим ответным поверхностям, расположенным внутри установочной розетки, что предотвращает проворачивание корпуса. Не считая этого, за счет плоских поверхностей между внутренней стенкой установочной розетки и корпусом возникает отсек, в котором могут быть размещены зажимы и/или установочные провода. Изобретение более подробно описано ниже со ссылкой на прилагаемые чертежи, на которых изображены формы выполнения. На чертежах представляют: фиг. 1 - в перспективе корпус 1, согласно изобретению; фиг. 2 - в перспективе встроенный в розетку 10 для скрытой установки корпус 1 согласно изобретению; фиг. 3 - в перспективе корпус 1, согласно изобретению смонтированный на держателе светильника или люстры; фиг. 4 в перспективе корпус 1, согласно изобретению расположенный в потолочной розетке 13 с ввинченным крюком 11 для люстры. В корпусе 1 согласно изобретению размещена электронная схема, а именно радиошинный прибор. Этот прибор может быть выполнен в виде исполнительного устройства, которое служит для управления электрическим потребителем электрической установки. В простейшем случае исполнительное устройство может состоять из электрического или электронного выключателя (реле, тиристор, триак и т.п.) с соответствующим схемным обрамлением и служить для выключения и включения потребителя, например-1 007241 лампы, обогревателя, привода жалюзи и т.п. Исполнительное устройство может быть предназначено также для выполнения комплексных задач управления, например, в виде непрерывного задатчика частоты вращения или в виде светорегулятора. Исполнительное устройство или его корпус 1 содержит первую пару 6 выводов, к которым подключают сетевое напряжение, и вторую пару 7 выводов, к которым подключают управляемый потребитель. Коммутационный сигнал вырабатывается датчиком (не показан) и передается исполнительному устройству. Для управляемого потребителя не обязательно предусматривать пару проводов; достаточно предусмотреть отдельно включенный провод. Потребитель подключают к этому включенному проводу и к нулевому проводу первой пары 6 выводов. Размещенный в корпусе согласно изобретению радиошинный прибор может быть также датчиком. К датчикам присоединены приборы ввода, такие как выключатели, переключатели, детекторы света,движения, разбитых стекол и т.п., которые служат для преобразования выработанных этими приборами ввода сигналов в радиошинные сигналы. Настоящее изобретение относится к конструктивному выполнению корпуса 1. Как видно из фигур,он имеет, в основном, цилиндрическую форму, причем у изображенного примера выполнения высота цилиндра меньше его диаметра. Это соотношение не является, однако, обязательным. Высота и диаметр цилиндра могут быть выбраны также одинаковыми, или высота может быть больше диаметра. Верхняя поверхность этого цилиндра обозначена поз. 2, нижняя - поз. 3, а боковая - поз. 4. Существенной для изобретения является выемка 5, проходящая от боковой поверхности 4 цилиндра в направлении его продольной оси 8 симметрии. Эта выемка 5 выполнена по всей своей протяженности сквозной, так что предметы, более узкие, чем эта выемка 5, могут быть вставлены в нее, или корпус 1 может быть надет на эти предметы. Глубина и точная форма выемки 5 не являются существенными для изобретения, поэтому на чертежах выемка 5 доходит до продольной оси 8 симметрии и выполнена в виде прорези, то есть, в основном, с плоскими боковыми поверхностями. На противоположном выемке 5 участке боковой поверхности 4 упомянутые пары 6,7 выводов выведены из корпуса 1. Верхняя 2 и нижняя 3 поверхности необязательно должны быть выполнены точно кругообразными, они могут иметь прямые отрезки, в результате чего боковая поверхность 4 цилиндра выполнена с проходящими в его продольном направлении плоскими поверхностями 4a, 4b, 4c, 4d. На фиг. 2-4 изображены возможные варианты монтажа корпуса 1 согласно изобретению. На фиг. 2 корпус 1 расположен внутри розетки 10 для скрытой установки, как и у уже известных корпусов. Выводы 6, 7 могут быть при этом проложены сбоку рядом с корпусом 1 или сквозь выемку 5. Особые преимущества изобретения показаны на фиг. 3 и 4. На обеих фигурах изображен фрагмент потолка 9 (комнаты), на котором должна быть подвешена люстра. На фиг. 3 для этого непосредственно в потолок 9 ввинчен крюк 11, за который подвешена штанга 14 люстры. Корпус 1 надет своей выемкой 5 на крюк 11, поэтому не требуется никаких дополнительных крепежных средств для этого корпуса. Помимо крюка 11 корпус 1 может быть закреплен таким же образом и на штанге, шнуре, цепи лампы и т.п. путем надевания своей выемкой 5 на названные предметы. Именно для этого вида монтажа корпуса 1 благоприятно выполнение его выемки 5, по меньшей мере на отдельных участках в виде зажимного соединителя, то есть благоприятен выбор расстояния между боковыми стенками выемки 5, по меньшей мере, на отдельных отрезках настолько малым, чтобы они прилегали с фрикционным замыканием к крюку 11 (или к штанге, шнуру, цепи лампы и т.п.). Предусмотренный у каждой люстры колпак 12 используют для закрывания корпуса 1. Размещение корпуса 1 может происходить после ввинчивания крюка 11 или монтажа всей люстры. Если выемка 5 выполнена не в виде зажимного соединителя, то есть ее стенки свободно прилегают или вообще не прилегают к предмету, на котором должен быть закреплен корпус 1, то закрепление корпуса 1 может осуществляться отдельными крепежными средствами, например кабельными соединителями. На фиг. 4 в потолок 9 встроена потолочная розетка 13, то есть установочная розетка, соответствующая по конструктивной форме и функции розетке для скрытой установки. В центре этой потолочной розетки 13 также находится крюк 11, на который, как и на фиг. 3, своей выемкой 3 надет корпус 1. Колпак 12 надевают здесь на край потолочной розетки 13, и он закрывает, тем самым, ее и находящийся в ней корпус 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Радиошинный прибор для управления потребителем электрической энергии, корпус (1) которого имеет цилиндрическую форму, отличающийся тем, что корпус (1) выполнен со сквозной выемкой (5),проходящей от боковой поверхности цилиндра в направлении его продольной оси (8) симметрии, предназначенной для установки радиошинного прибора. 2. Прибор по п.1, отличающийся тем, что выемка (5) выполнена в виде прорези. 3. Прибор по п.1 или 2, отличающийся тем, что выемка (5) снабжена зажимами, по меньшей мере,на отдельных ее участках. 4. Прибор по пп.1, 2 или 3, отличающийся тем, что на участке боковой поверхности (4) цилиндра,противоположном выемке (5), расположены электрические выводы (6, 7).-2 007241 5. Прибор по одному из пп.1-4, отличающийся тем, что по меньшей мере часть боковой поверхности (4) цилиндра выполнена плоской.
