Вентиляционный трубопровод из пластического материала, состоящий по крайней мере из двух слоев и выполненный, по крайней мере, частично антистатическим

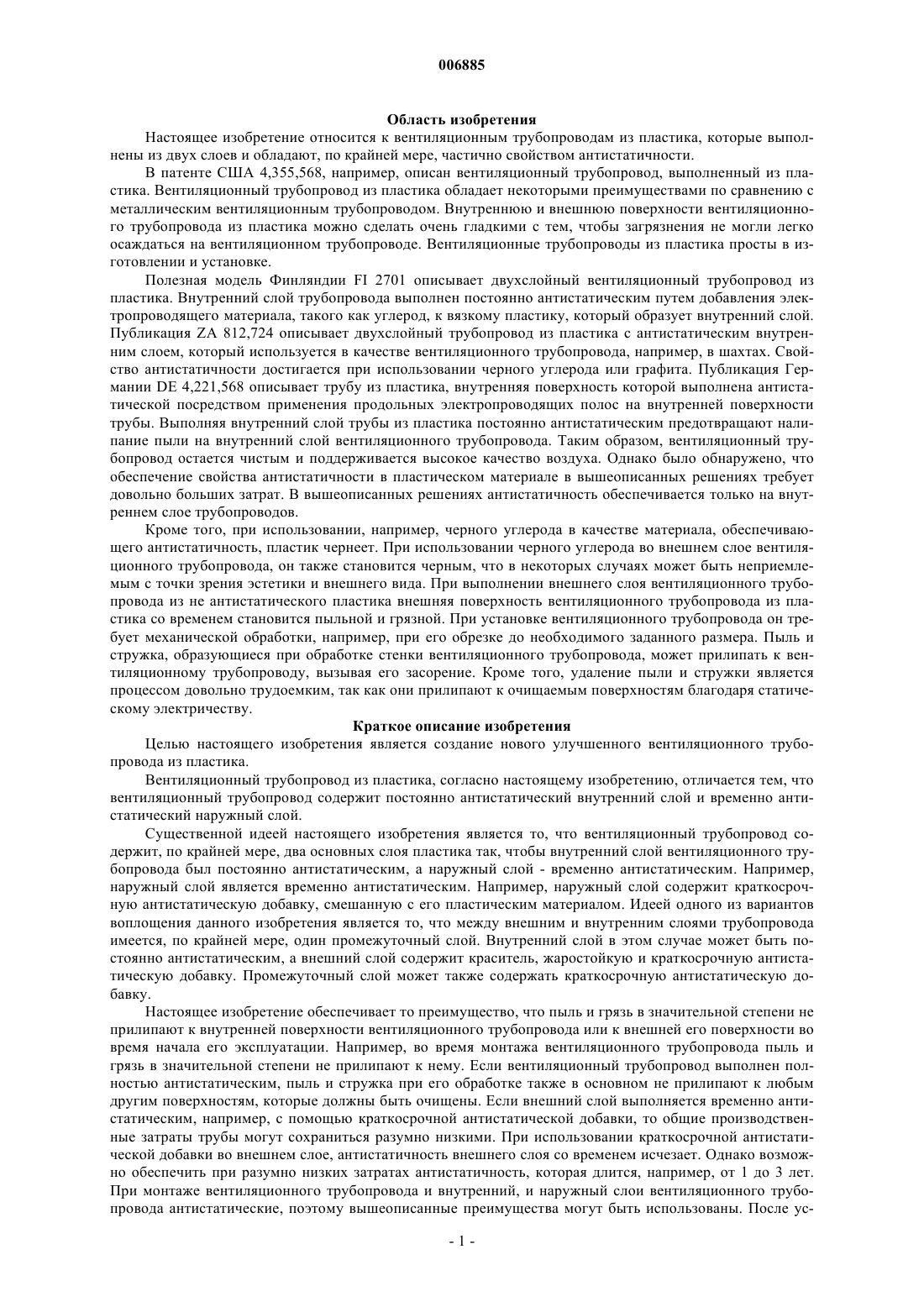

006885 Область изобретения Настоящее изобретение относится к вентиляционным трубопроводам из пластика, которые выполнены из двух слоев и обладают, по крайней мере, частично свойством антистатичности. В патенте США 4,355,568, например, описан вентиляционный трубопровод, выполненный из пластика. Вентиляционный трубопровод из пластика обладает некоторыми преимуществами по сравнению с металлическим вентиляционным трубопроводом. Внутреннюю и внешнюю поверхности вентиляционного трубопровода из пластика можно сделать очень гладкими с тем, чтобы загрязнения не могли легко осаждаться на вентиляционном трубопроводе. Вентиляционные трубопроводы из пластика просты в изготовлении и установке. Полезная модель Финляндии FI 2701 описывает двухслойный вентиляционный трубопровод из пластика. Внутренний слой трубопровода выполнен постоянно антистатическим путем добавления электропроводящего материала, такого как углерод, к вязкому пластику, который образует внутренний слой. Публикация ZA 812,724 описывает двухслойный трубопровод из пластика с антистатическим внутренним слоем, который используется в качестве вентиляционного трубопровода, например, в шахтах. Свойство антистатичности достигается при использовании черного углерода или графита. Публикация Германии DE 4,221,568 описывает трубу из пластика, внутренняя поверхность которой выполнена антистатической посредством применения продольных электропроводящих полос на внутренней поверхности трубы. Выполняя внутренний слой трубы из пластика постоянно антистатическим предотвращают налипание пыли на внутренний слой вентиляционного трубопровода. Таким образом, вентиляционный трубопровод остается чистым и поддерживается высокое качество воздуха. Однако было обнаружено, что обеспечение свойства антистатичности в пластическом материале в вышеописанных решениях требует довольно больших затрат. В вышеописанных решениях антистатичность обеспечивается только на внутреннем слое трубопроводов. Кроме того, при использовании, например, черного углерода в качестве материала, обеспечивающего антистатичность, пластик чернеет. При использовании черного углерода во внешнем слое вентиляционного трубопровода, он также становится черным, что в некоторых случаях может быть неприемлемым с точки зрения эстетики и внешнего вида. При выполнении внешнего слоя вентиляционного трубопровода из не антистатического пластика внешняя поверхность вентиляционного трубопровода из пластика со временем становится пыльной и грязной. При установке вентиляционного трубопровода он требует механической обработки, например, при его обрезке до необходимого заданного размера. Пыль и стружка, образующиеся при обработке стенки вентиляционного трубопровода, может прилипать к вентиляционному трубопроводу, вызывая его засорение. Кроме того, удаление пыли и стружки является процессом довольно трудоемким, так как они прилипают к очищаемым поверхностям благодаря статическому электричеству. Краткое описание изобретения Целью настоящего изобретения является создание нового улучшенного вентиляционного трубопровода из пластика. Вентиляционный трубопровод из пластика, согласно настоящему изобретению, отличается тем, что вентиляционный трубопровод содержит постоянно антистатический внутренний слой и временно антистатический наружный слой. Существенной идеей настоящего изобретения является то, что вентиляционный трубопровод содержит, по крайней мере, два основных слоя пластика так, чтобы внутренний слой вентиляционного трубопровода был постоянно антистатическим, а наружный слой - временно антистатическим. Например,наружный слой является временно антистатическим. Например, наружный слой содержит краткосрочную антистатическую добавку, смешанную с его пластическим материалом. Идеей одного из вариантов воплощения данного изобретения является то, что между внешним и внутренним слоями трубопровода имеется, по крайней мере, один промежуточный слой. Внутренний слой в этом случае может быть постоянно антистатическим, а внешний слой содержит краситель, жаростойкую и краткосрочную антистатическую добавку. Промежуточный слой может также содержать краткосрочную антистатическую добавку. Настоящее изобретение обеспечивает то преимущество, что пыль и грязь в значительной степени не прилипают к внутренней поверхности вентиляционного трубопровода или к внешней его поверхности во время начала его эксплуатации. Например, во время монтажа вентиляционного трубопровода пыль и грязь в значительной степени не прилипают к нему. Если вентиляционный трубопровод выполнен полностью антистатическим, пыль и стружка при его обработке также в основном не прилипают к любым другим поверхностям, которые должны быть очищены. Если внешний слой выполняется временно антистатическим, например, с помощью краткосрочной антистатической добавки, то общие производственные затраты трубы могут сохраниться разумно низкими. При использовании краткосрочной антистатической добавки во внешнем слое, антистатичность внешнего слоя со временем исчезает. Однако возможно обеспечить при разумно низких затратах антистатичность, которая длится, например, от 1 до 3 лет. При монтаже вентиляционного трубопровода и внутренний, и наружный слои вентиляционного трубопровода антистатические, поэтому вышеописанные преимущества могут быть использованы. После ус-1 006885 тановки все еще полезно иметь антистатический внутренний слой, но антистатичность внешнего слоя больше несущественна после окончания монтажа. Также путем применения промежуточного слоя в вентиляционном трубопроводе стоимость материалов вентиляционного трубопровода может быть снижена. Внутренний и внешний слои, в которых используются наиболее дорогие материалы - такие как краситель и жаростойкая добавка - могут иметь толщину, меньшую, чем промежуточный слой, который может выполняться из менее дорогостоящего материала. Краткое описание чертежей Изобретение будет более подробно описано ниже со ссылками на приложенные чертежи, где фиг. 1 - поперечное сечение одного варианта вентиляционного трубопровода из пластика и фиг. 2 - поперечное сечение другого варианта вентиляционного трубопровода из пластика. Подробное описание изобретения На фиг. 1 показано сечение вентиляционного трубопровода из пластика 1. Поперечное сечение вентиляционного трубопровода 1, по существу, круглое. Поперечное сечение вентиляционного трубопровода 1 может иметь также другую форму. Например, поперечное сечение вентиляционного трубопровода 1 может быть продолговатым или квадратным. Внутренний слой 2 вентиляционного трубопровода 1 в основном выполнен из полиолефина, такого как полипропилена (РР), полиэтилена (РЕ) или полиэтилена с поперечными связями (РЕХ). Также возможно использование другого пластического материала, такого как поливинилхлорида (PVC). Внутренний слой 2 выполнен постоянно антистатическим. Внутренний слой 2 может быть выполнен постоянно антистатическим путем добавления к пластическому материалу, например, 40%. Постоянной антистатичности можно достичь также с помощью другого проводящего наполнителя, такого как металл. Наполнитель может быть, например, в форме пудры или волокон. Постоянный антистатический слой может быть также выполнен из проводящего полимера, такого как полианилин или блочный полиамид - простой полиэфир сополимер. Пластический материал внешнего слоя 3 может соответствовать материалу, используемому для внутреннего слоя 2. Краткосрочная антистатическая добавка смешивается с пластическим материалом внешнего слоя 3. Термин краткосрочная антистатическая добавка означает то, что эта добавка не делает пластический материал постоянно антистатическим. Подходящие краткосрочные антистатические добавки содержат жирные кислотные сложные эфиры, этоксилированные алкиламины, диэтаноламид и этоксилированный спирт. Свойство, обеспечивающее антистатичность в указанных добавках, основано на их способности перемещаться к поверхности материала и поглощать воду из окружающей среды. Тонкий слой поглощенной воды отводит возможный электрический заряд. Также возможно использовать ионную антистатическую добавку, такую как алкилсульфонат в качестве антистатической добавки. Антистатические добавки могут также действовать как смазки, причем в этом случае трение и, следовательно, образование статического заряда снижается. Процентное содержание краткосрочной антистатической добавки в материале внешнего слоя 3 обычно меньше 1%. Процентное содержание антистатической добавки может быть, например, 0,5%. Продолжительность свойства антистатичности внешнего слоя сохраняется в течение, например, от 1 до 3 лет. Таким образом, внешний слой остается антистатическим от момента изготовления вентиляционного трубопровода до, по крайней мере, его монтажа. В связи с тем, что внешний слой 3 не включает добавку,которая делает его постоянно антистатическим, свойство антистатичности на определенном этапе исчезает, то есть внешний слой 3 является краткосрочно антистатическим. Толщина внутреннего слоя 2 может быть, например, от 0,1 до 0,3 мм, а толщина внешнего слоя 3 может быть, например, от 1 до 5 мм. Внешний диаметр вентиляционного трубопровода 1 может изменяться, например, от 80 до 300 мм. Жаростойкая добавка, такая как галогенизированная жаростойкая добавка, гидроксид магния или полифосфат аммония может быть также смешана с внешним слоем 3. Также возможно добавить во внешний слой 3 подходящий краситель. Таким образом, вентиляционный трубопровод приобретает желаемый цвет. На фиг. 2 показан вентиляционный трубопровод 1, в котором между внутренним слоем 2 и внешним слоем 3 выполнен промежуточный слой 4. Внутренний слой 2 может выполнен так, как в вентиляционном трубопроводе, показанном на фиг. 1. Внешний слой 3 может содержать, например, краситель,жаростойкую добавку, краткосрочную антистатическую добавку. Промежуточный слой 4, в свою очередь, может быть выполнен из наиболее, насколько это возможно, дешевого материала. Промежуточный слой 4 может быть выполнен, например, из грубого полипропилена. Кроме того, промежуточный слой 4 может содержать минеральные наполнители, такие как мел или тальк. Промежуточный слой 4 может содержать краткосрочную антистатическую добавку. В этом случае стружка или пыль, отделяемые от вентиляционного трубопровода 1 в процессе его механической обработки, по существу, не прилипают к вентиляционному трубопроводу 1 или его окружению. Это позволяет легко очистить его от стружки или пыли. Таким образом, промежуточный слой предпочтительно не содержит добавки, придающей ему свойство постоянной антистатичности, то есть является краткосрочно антистатическим.-2 006885 В случае, показанном на фиг. 2, толщина внутреннего слоя 2 может быть, например, от 0,1 до 0,3 мм, а толщина внешнего слоя 3 может быть, например, от 0,1 до 1 мм. Толщина промежуточного слоя 4 может составлять, например, от 1 до 5 мм. При внешнем диаметре вентиляционного трубопровода от 125 мм до 160 мм толщина внутреннего слоя составляет обычно около 0,2 мм, толщина промежуточного слоя составляет около 3 мм и толщина внешнего слоя составляет около 0,3 мм. Чертежи и их описание служат только для иллюстрации основной идеи настоящего изобретения. Данное изобретение может меняться в своих деталях в объеме формулы изобретения. Например, при необходимости помимо приведенных возможно применять другие добавки или наполнители для различных слоев вентиляционного трубопровода 1. Также для достижения свойства временной антистатичности возможно, например, нанесение на слой внешних антистатических добавок. Внешние антистатические добавки растворяют в соответствующем несущем растворителе. Пластик покрывают добавкой методом распыления или погружения. Затем несущий растворитель испаряется. Внешние добавки могут также наносится на пластик, например, формовщиком, подсобным рабочим или сборщиком. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вентиляционный трубопровод из пластического материала, содержащий по крайней мере два слоя (2, 3) и выполненный, по крайней мере, частично антистатическим, отличающийся тем, что внутренний слой (2) является постоянно антистатическим, а внешний слой является временно антистатическим. 2. Вентиляционный трубопровод по п.1, отличающийся тем, что пластический материал внешнего слоя (3) содержит антистатические добавки краткосрочного действия. 3. Вентиляционный трубопровод по п.1 или 2, отличающийся тем, что внутренний слой (2) и внешний слой (3) выполнены из полипропилена. 4. Вентиляционный трубопровод по любому из предыдущих пунктов, отличающийся тем, что внутренний слой (2) выполнен временно антистатическим путем добавления к пластичному материалу черного углерода. 5. Вентиляционный трубопровод по любому из предыдущих пунктов, отличающийся тем, что внешний слой (3) содержит жаростойкую добавку и/или краситель,6. Вентиляционный трубопровод по любому из предыдущих пунктов, отличающийся тем, что между внутренним (2) и внешним (3) слоями выполнен промежуточный слой (4). 7. Вентиляционный трубопровод по п.6, отличающийся тем, что промежуточный слой (4) содержит минеральный наполнитель, такой как мел или тальк. 8. Вентиляционный трубопровод по п.6 или 7, отличающийся тем, что в промежуточный слой (4) введены краткосрочные антистатические добавки. 9. Вентиляционный трубопровод по любому из предыдущих пунктов, отличающийся тем, что толщина внутреннего слоя (2) равна от 0,1 до 0,3 мм, а толщина внешнего слоя равна от 1 до 5 мм. 10. Вентиляционный трубопровод по любому из предыдущих пунктов, отличающийся тем, что содержание краткосрочной антистатической добавки в материале наружного слоя (3) составляет менее 1%.
