Светильник взрывозащищенный

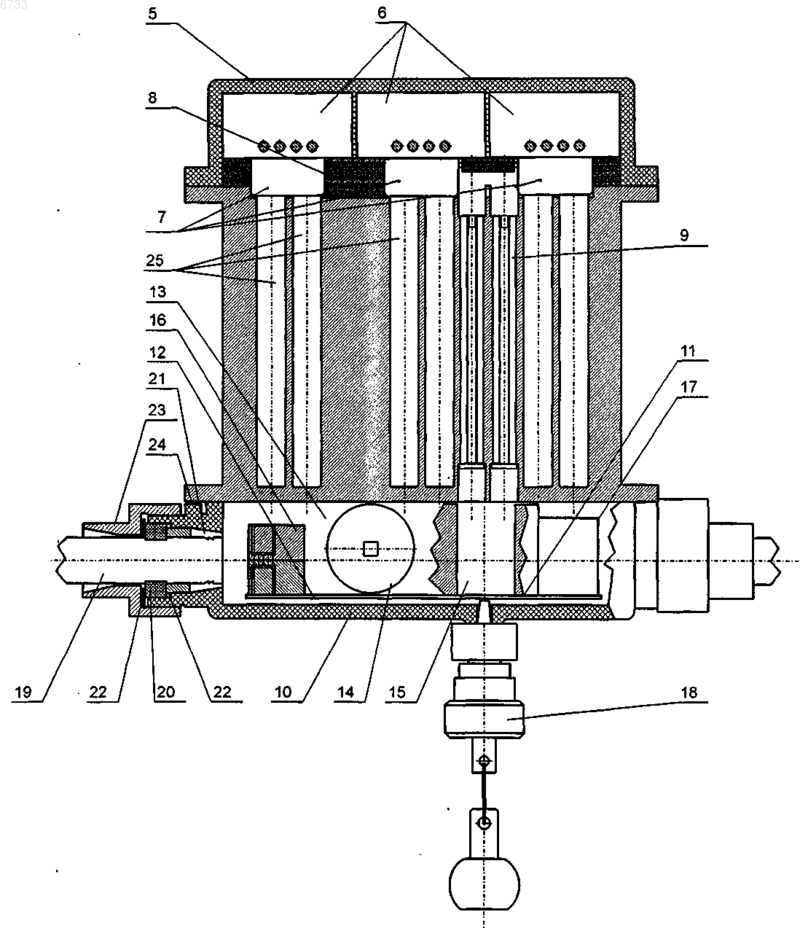

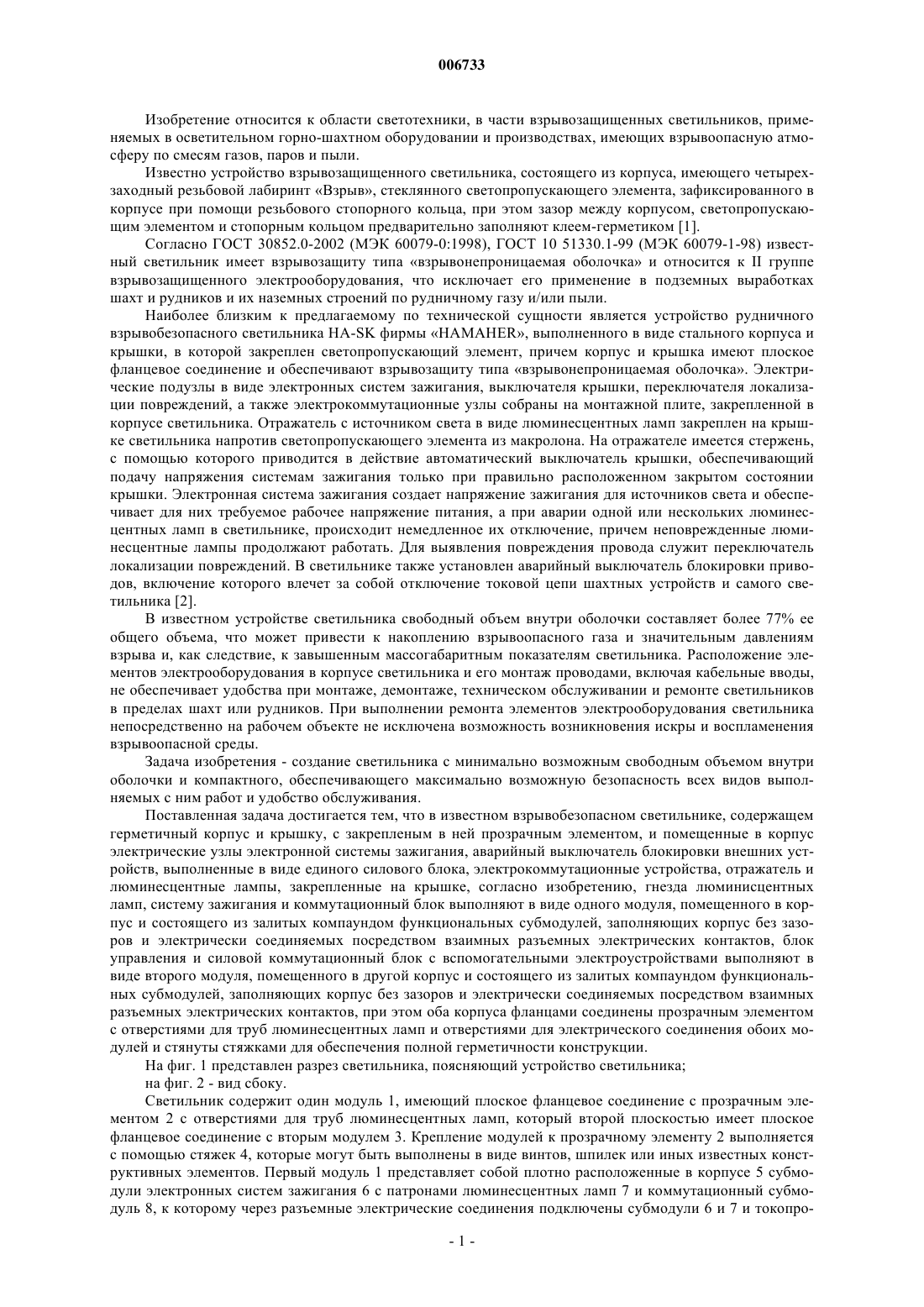

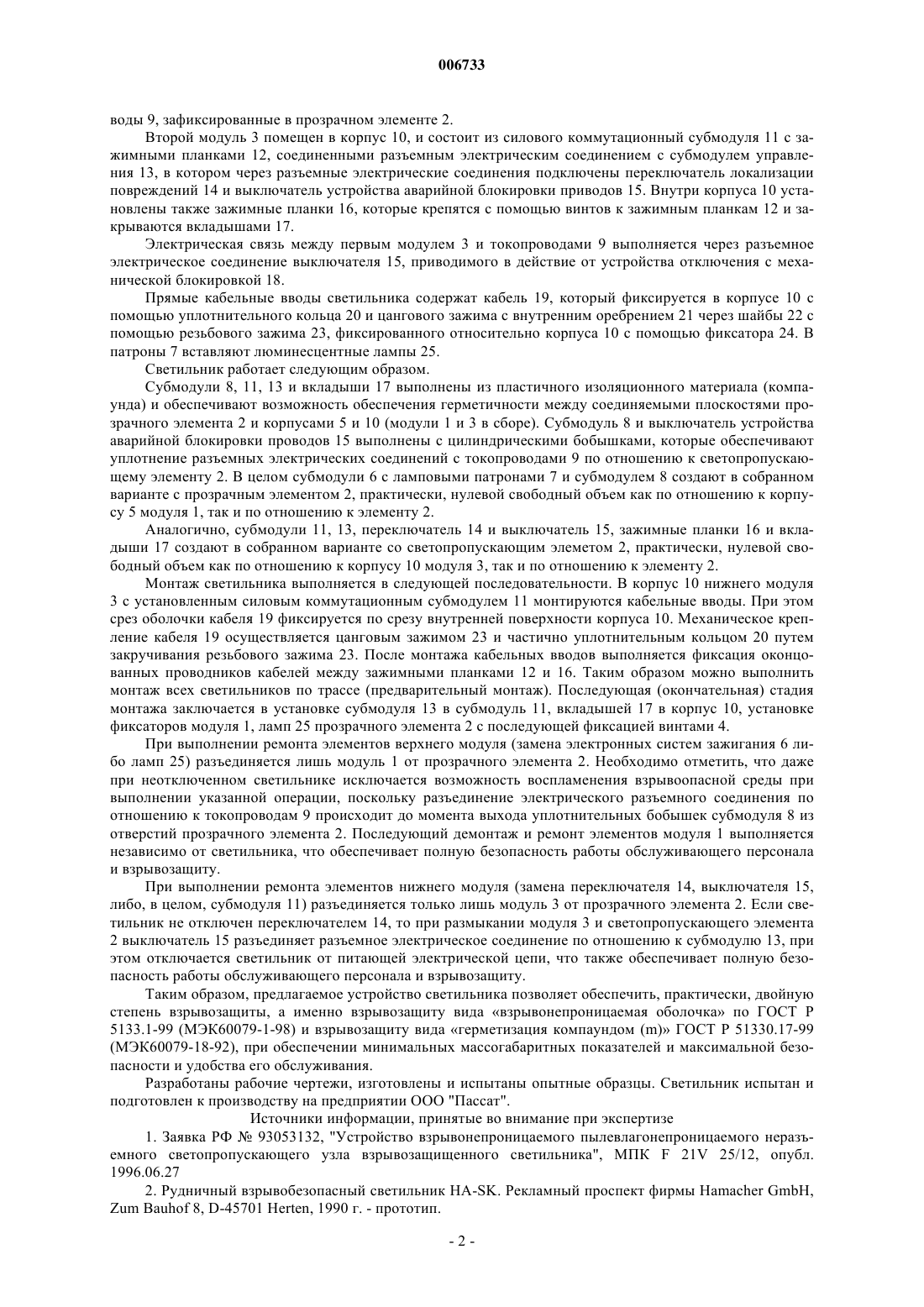

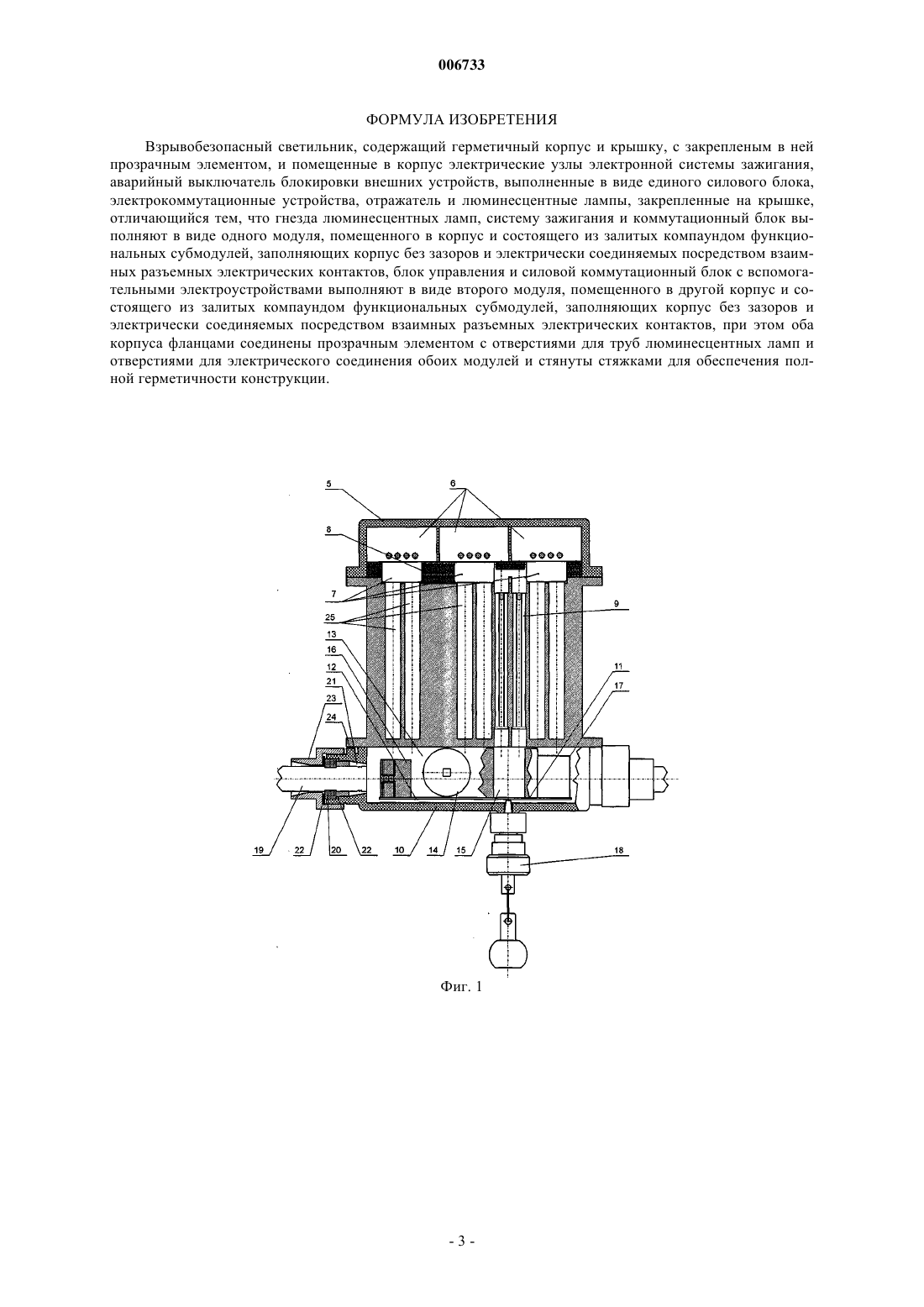

006733 Изобретение относится к области светотехники, в части взрывозащищенных светильников, применяемых в осветительном горно-шахтном оборудовании и производствах, имеющих взрывоопасную атмосферу по смесям газов, паров и пыли. Известно устройство взрывозащищенного светильника, состоящего из корпуса, имеющего четырехзаходный резьбовой лабиринт Взрыв, стеклянного светопропускающего элемента, зафиксированного в корпусе при помощи резьбового стопорного кольца, при этом зазор между корпусом, светопропускающим элементом и стопорным кольцом предварительно заполняют клеем-герметиком [1]. Согласно ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 10 51330.1-99 (МЭК 60079-1-98) известный светильник имеет взрывозащиту типа взрывонепроницаемая оболочка и относится к II группе взрывозащищенного электрооборудования, что исключает его применение в подземных выработках шахт и рудников и их наземных строений по рудничному газу и/или пыли. Наиболее близким к предлагаемому по технической сущности является устройство рудничного взрывобезопасного светильника HA-SK фирмы HAMAHER, выполненного в виде стального корпуса и крышки, в которой закреплен светопропускающий элемент, причем корпус и крышка имеют плоское фланцевое соединение и обеспечивают взрывозащиту типа взрывонепроницаемая оболочка. Электрические подузлы в виде электронных систем зажигания, выключателя крышки, переключателя локализации повреждений, а также электрокоммутационные узлы собраны на монтажной плите, закрепленной в корпусе светильника. Отражатель с источником света в виде люминесцентных ламп закреплен на крышке светильника напротив светопропускающего элемента из макролона. На отражателе имеется стержень,с помощью которого приводится в действие автоматический выключатель крышки, обеспечивающий подачу напряжения системам зажигания только при правильно расположенном закрытом состоянии крышки. Электронная система зажигания создает напряжение зажигания для источников света и обеспечивает для них требуемое рабочее напряжение питания, а при аварии одной или нескольких люминесцентных ламп в светильнике, происходит немедленное их отключение, причем неповрежденные люминесцентные лампы продолжают работать. Для выявления повреждения провода служит переключатель локализации повреждений. В светильнике также установлен аварийный выключатель блокировки приводов, включение которого влечет за собой отключение токовой цепи шахтных устройств и самого светильника [2]. В известном устройстве светильника свободный объем внутри оболочки составляет более 77% ее общего объема, что может привести к накоплению взрывоопасного газа и значительным давлениям взрыва и, как следствие, к завышенным массогабаритным показателям светильника. Расположение элементов электрооборудования в корпусе светильника и его монтаж проводами, включая кабельные вводы,не обеспечивает удобства при монтаже, демонтаже, техническом обслуживании и ремонте светильников в пределах шахт или рудников. При выполнении ремонта элементов электрооборудования светильника непосредственно на рабочем объекте не исключена возможность возникновения искры и воспламенения взрывоопасной среды. Задача изобретения - создание светильника с минимально возможным свободным объемом внутри оболочки и компактного, обеспечивающего максимально возможную безопасность всех видов выполняемых с ним работ и удобство обслуживания. Поставленная задача достигается тем, что в известном взрывобезопасном светильнике, содержащем герметичный корпус и крышку, с закрепленым в ней прозрачным элементом, и помещенные в корпус электрические узлы электронной системы зажигания, аварийный выключатель блокировки внешних устройств, выполненные в виде единого силового блока, электрокоммутационные устройства, отражатель и люминесцентные лампы, закрепленные на крышке, согласно изобретению, гнезда люминисцентных ламп, систему зажигания и коммутационный блок выполняют в виде одного модуля, помещенного в корпус и состоящего из залитых компаундом функциональных субмодулей, заполняющих корпус без зазоров и электрически соединяемых посредством взаимных разъемных электрических контактов, блок управления и силовой коммутационный блок с вспомогательными электроустройствами выполняют в виде второго модуля, помещенного в другой корпус и состоящего из залитых компаундом функциональных субмодулей, заполняющих корпус без зазоров и электрически соединяемых посредством взаимных разъемных электрических контактов, при этом оба корпуса фланцами соединены прозрачным элементом с отверстиями для труб люминесцентных ламп и отверстиями для электрического соединения обоих модулей и стянуты стяжками для обеспечения полной герметичности конструкции. На фиг. 1 представлен разрез светильника, поясняющий устройство светильника; на фиг. 2 - вид сбоку. Светильник содержит один модуль 1, имеющий плоское фланцевое соединение с прозрачным элементом 2 с отверстиями для труб люминесцентных ламп, который второй плоскостью имеет плоское фланцевое соединение с вторым модулем 3. Крепление модулей к прозрачному элементу 2 выполняется с помощью стяжек 4, которые могут быть выполнены в виде винтов, шпилек или иных известных конструктивных элементов. Первый модуль 1 представляет собой плотно расположенные в корпусе 5 субмодули электронных систем зажигания 6 с патронами люминесцентных ламп 7 и коммутационный субмодуль 8, к которому через разъемные электрические соединения подключены субмодули 6 и 7 и токопро-1 006733 воды 9, зафиксированные в прозрачном элементе 2. Второй модуль 3 помещен в корпус 10, и состоит из силового коммутационный субмодуля 11 с зажимными планками 12, соединенными разъемным электрическим соединением с субмодулем управления 13, в котором через разъемные электрические соединения подключены переключатель локализации повреждений 14 и выключатель устройства аварийной блокировки приводов 15. Внутри корпуса 10 установлены также зажимные планки 16, которые крепятся с помощью винтов к зажимным планкам 12 и закрываются вкладышами 17. Электрическая связь между первым модулем 3 и токопроводами 9 выполняется через разъемное электрическое соединение выключателя 15, приводимого в действие от устройства отключения с механической блокировкой 18. Прямые кабельные вводы светильника содержат кабель 19, который фиксируется в корпусе 10 с помощью уплотнительного кольца 20 и цангового зажима с внутренним оребрением 21 через шайбы 22 с помощью резьбового зажима 23, фиксированного относительно корпуса 10 с помощью фиксатора 24. В патроны 7 вставляют люминесцентные лампы 25. Светильник работает следующим образом. Субмодули 8, 11, 13 и вкладыши 17 выполнены из пластичного изоляционного материала (компаунда) и обеспечивают возможность обеспечения герметичности между соединяемыми плоскостями прозрачного элемента 2 и корпусами 5 и 10 (модули 1 и 3 в сборе). Субмодуль 8 и выключатель устройства аварийной блокировки проводов 15 выполнены с цилиндрическими бобышками, которые обеспечивают уплотнение разъемных электрических соединений с токопроводами 9 по отношению к светопропускающему элементу 2. В целом субмодули 6 с ламповыми патронами 7 и субмодулем 8 создают в собранном варианте с прозрачным элементом 2, практически, нулевой свободный объем как по отношению к корпусу 5 модуля 1, так и по отношению к элементу 2. Аналогично, субмодули 11, 13, переключатель 14 и выключатель 15, зажимные планки 16 и вкладыши 17 создают в собранном варианте со светопропускающим элеметом 2, практически, нулевой свободный объем как по отношению к корпусу 10 модуля 3, так и по отношению к элементу 2. Монтаж светильника выполняется в следующей последовательности. В корпус 10 нижнего модуля 3 с установленным силовым коммутационным субмодулем 11 монтируются кабельные вводы. При этом срез оболочки кабеля 19 фиксируется по срезу внутренней поверхности корпуса 10. Механическое крепление кабеля 19 осуществляется цанговым зажимом 23 и частично уплотнительным кольцом 20 путем закручивания резьбового зажима 23. После монтажа кабельных вводов выполняется фиксация оконцованных проводников кабелей между зажимными планками 12 и 16. Таким образом можно выполнить монтаж всех светильников по трассе (предварительный монтаж). Последующая (окончательная) стадия монтажа заключается в установке субмодуля 13 в субмодуль 11, вкладышей 17 в корпус 10, установке фиксаторов модуля 1, ламп 25 прозрачного элемента 2 с последующей фиксацией винтами 4. При выполнении ремонта элементов верхнего модуля (замена электронных систем зажигания 6 либо ламп 25) разъединяется лишь модуль 1 от прозрачного элемента 2. Необходимо отметить, что даже при неотключенном светильнике исключается возможность воспламенения взрывоопасной среды при выполнении указанной операции, поскольку разъединение электрического разъемного соединения по отношению к токопроводам 9 происходит до момента выхода уплотнительных бобышек субмодуля 8 из отверстий прозрачного элемента 2. Последующий демонтаж и ремонт элементов модуля 1 выполняется независимо от светильника, что обеспечивает полную безопасность работы обслуживающего персонала и взрывозащиту. При выполнении ремонта элементов нижнего модуля (замена переключателя 14, выключателя 15,либо, в целом, субмодуля 11) разъединяется только лишь модуль 3 от прозрачного элемента 2. Если светильник не отключен переключателем 14, то при размыкании модуля 3 и светопропускающего элемента 2 выключатель 15 разъединяет разъемное электрическое соединение по отношению к субмодулю 13, при этом отключается светильник от питающей электрической цепи, что также обеспечивает полную безопасность работы обслуживающего персонала и взрывозащиту. Таким образом, предлагаемое устройство светильника позволяет обеспечить, практически, двойную степень взрывозащиты, а именно взрывозащиту вида взрывонепроницаемая оболочка по ГОСТ Р 5133.1-99 (МЭК 60079-1-98) и взрывозащиту вида герметизация компаундом (m) ГОСТ Р 51330.17-99(МЭК 60079-18-92), при обеспечении минимальных массогабаритных показателей и максимальной безопасности и удобства его обслуживания. Разработаны рабочие чертежи, изготовлены и испытаны опытные образцы. Светильник испытан и подготовлен к производству на предприятии ООО "Пассат". Источники информации, принятые во внимание при экспертизе 1. Заявка РФ 93053132, "Устройство взрывонепроницаемого пылевлагонепроницаемого неразъемного светопропускающего узла взрывозащищенного светильника", МПК F 21V 25/12, опубл. 1996.06.27 2. Рудничный взрывобезопасный светильник HA-SK. Рекламный проспект фирмы Hamacher GmbH,Zum Bauhof 8, D-45701 Herten, 1990 г. - прототип.-2 006733 ФОРМУЛА ИЗОБРЕТЕНИЯ Взрывобезопасный светильник, содержащий герметичный корпус и крышку, с закрепленым в ней прозрачным элементом, и помещенные в корпус электрические узлы электронной системы зажигания,аварийный выключатель блокировки внешних устройств, выполненные в виде единого силового блока,электрокоммутационные устройства, отражатель и люминесцентные лампы, закрепленные на крышке,отличающийся тем, что гнезда люминесцентных ламп, систему зажигания и коммутационный блок выполняют в виде одного модуля, помещенного в корпус и состоящего из залитых компаундом функциональных субмодулей, заполняющих корпус без зазоров и электрически соединяемых посредством взаимных разъемных электрических контактов, блок управления и силовой коммутационный блок с вспомогательными электроустройствами выполняют в виде второго модуля, помещенного в другой корпус и состоящего из залитых компаундом функциональных субмодулей, заполняющих корпус без зазоров и электрически соединяемых посредством взаимных разъемных электрических контактов, при этом оба корпуса фланцами соединены прозрачным элементом с отверстиями для труб люминесцентных ламп и отверстиями для электрического соединения обоих модулей и стянуты стяжками для обеспечения полной герметичности конструкции.
