Реклоузер – автоматический выключатель воздушных линий серии tel.

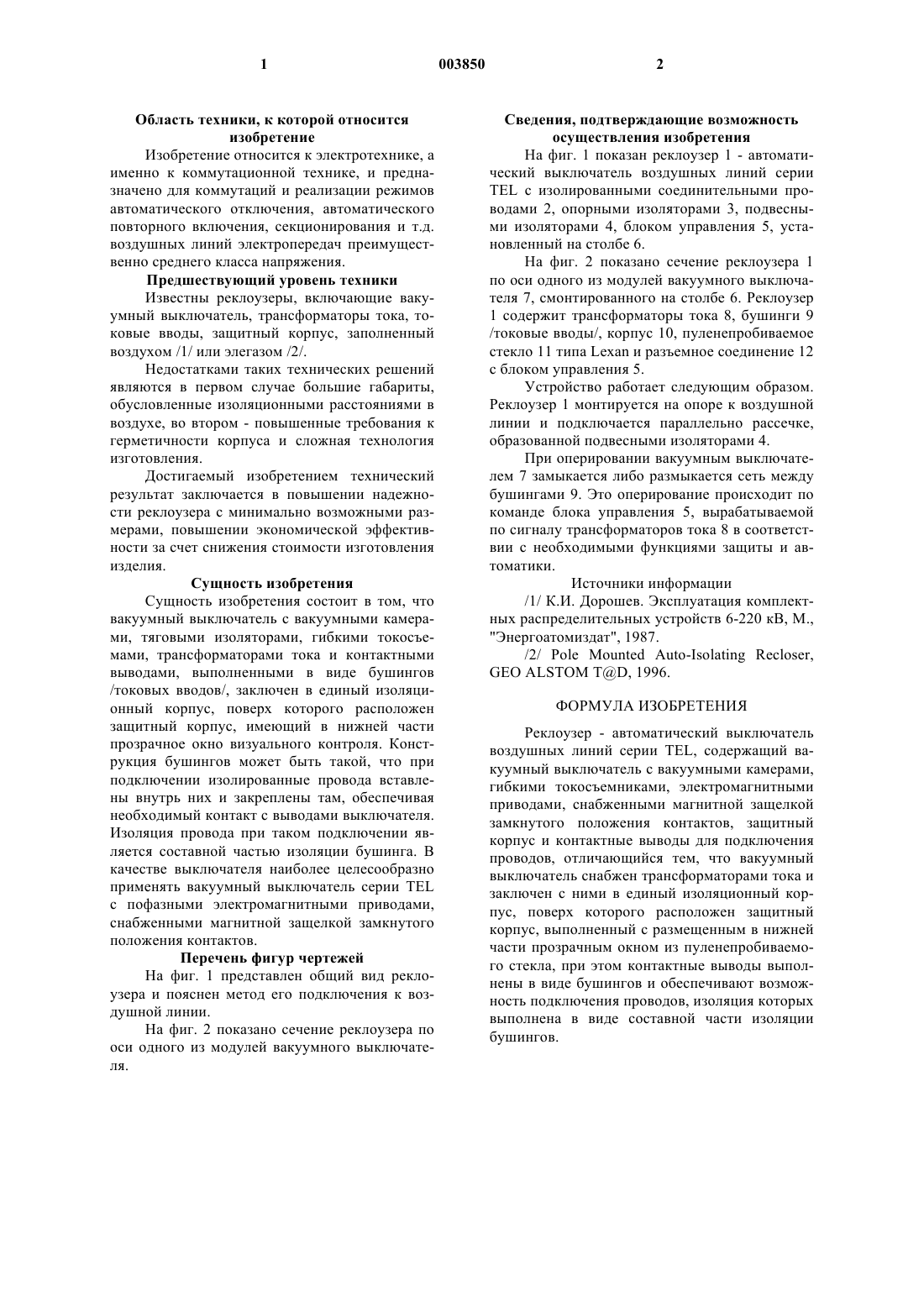

1 Область техники, к которой относится изобретение Изобретение относится к электротехнике, а именно к коммутационной технике, и предназначено для коммутаций и реализации режимов автоматического отключения, автоматического повторного включения, секционирования и т.д. воздушных линий электропередач преимущественно среднего класса напряжения. Предшествующий уровень техники Известны реклоузеры, включающие вакуумный выключатель, трансформаторы тока, токовые вводы, защитный корпус, заполненный воздухом /1/ или элегазом /2/. Недостатками таких технических решений являются в первом случае большие габариты,обусловленные изоляционными расстояниями в воздухе, во втором - повышенные требования к герметичности корпуса и сложная технология изготовления. Достигаемый изобретением технический результат заключается в повышении надежности реклоузера с минимально возможными размерами, повышении экономической эффективности за счет снижения стоимости изготовления изделия. Сущность изобретения Сущность изобретения состоит в том, что вакуумный выключатель с вакуумными камерами, тяговыми изоляторами, гибкими токосъемами, трансформаторами тока и контактными выводами, выполненными в виде бушингов/токовых вводов/, заключен в единый изоляционный корпус, поверх которого расположен защитный корпус, имеющий в нижней части прозрачное окно визуального контроля. Конструкция бушингов может быть такой, что при подключении изолированные провода вставлены внутрь них и закреплены там, обеспечивая необходимый контакт с выводами выключателя. Изоляция провода при таком подключении является составной частью изоляции бушинга. В качестве выключателя наиболее целесообразно применять вакуумный выключатель серии TEL с пофазными электромагнитными приводами,снабженными магнитной защелкой замкнутого положения контактов. Перечень фигур чертежей На фиг. 1 представлен общий вид реклоузера и пояснен метод его подключения к воздушной линии. На фиг. 2 показано сечение реклоузера по оси одного из модулей вакуумного выключателя. 2 Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 показан реклоузер 1 - автоматический выключатель воздушных линий серииTEL с изолированными соединительными проводами 2, опорными изоляторами 3, подвесными изоляторами 4, блоком управления 5, установленный на столбе 6. На фиг. 2 показано сечение реклоузера 1 по оси одного из модулей вакуумного выключателя 7, смонтированного на столбе 6. Реклоузер 1 содержит трансформаторы тока 8, бушинги 9/токовые вводы/, корпус 10, пуленепробиваемое стекло 11 типа Lexan и разъемное соединение 12 с блоком управления 5. Устройство работает следующим образом. Реклоузер 1 монтируется на опоре к воздушной линии и подключается параллельно рассечке,образованной подвесными изоляторами 4. При оперировании вакуумным выключателем 7 замыкается либо размыкается сеть между бушингами 9. Это оперирование происходит по команде блока управления 5, вырабатываемой по сигналу трансформаторов тока 8 в соответствии с необходимыми функциями защиты и автоматики. Источники информации/1/ К.И. Дорошев. Эксплуатация комплектных распределительных устройств 6-220 кВ, М.,"Энергоатомиздат", 1987./2/ Pole Mounted Auto-Isolating Reclosеr,GEO ALSTOM TD, 1996. ФОРМУЛА ИЗОБРЕТЕНИЯ Реклоузер - автоматический выключатель воздушных линий серии TEL, содержащий вакуумный выключатель с вакуумными камерами,гибкими токосъемниками, электромагнитными приводами, снабженными магнитной защелкой замкнутого положения контактов, защитный корпус и контактные выводы для подключения проводов, отличающийся тем, что вакуумный выключатель снабжен трансформаторами тока и заключен с ними в единый изоляционный корпус, поверх которого расположен защитный корпус, выполненный с размещенным в нижней части прозрачным окном из пуленепробиваемого стекла, при этом контактные выводы выполнены в виде бушингов и обеспечивают возможность подключения проводов, изоляция которых выполнена в виде составной части изоляции бушингов.
