Многосекционный корпус распылителя с многоходовым клапаном

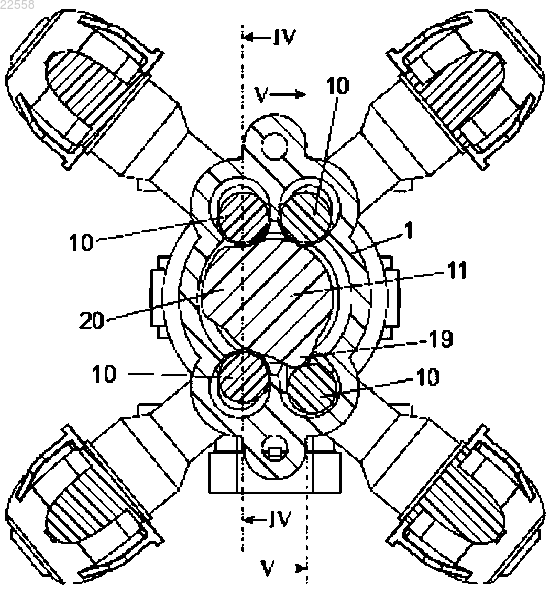

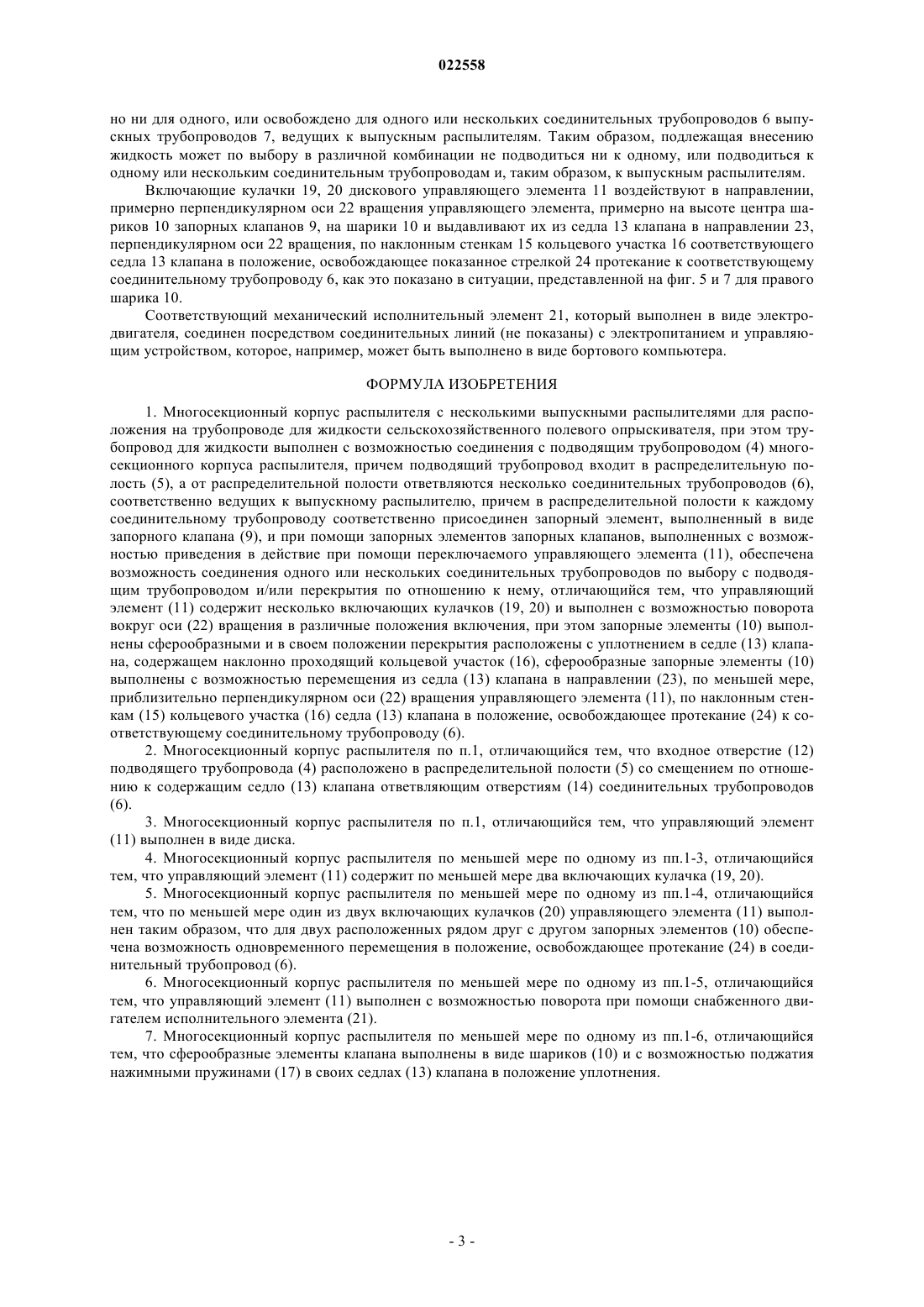

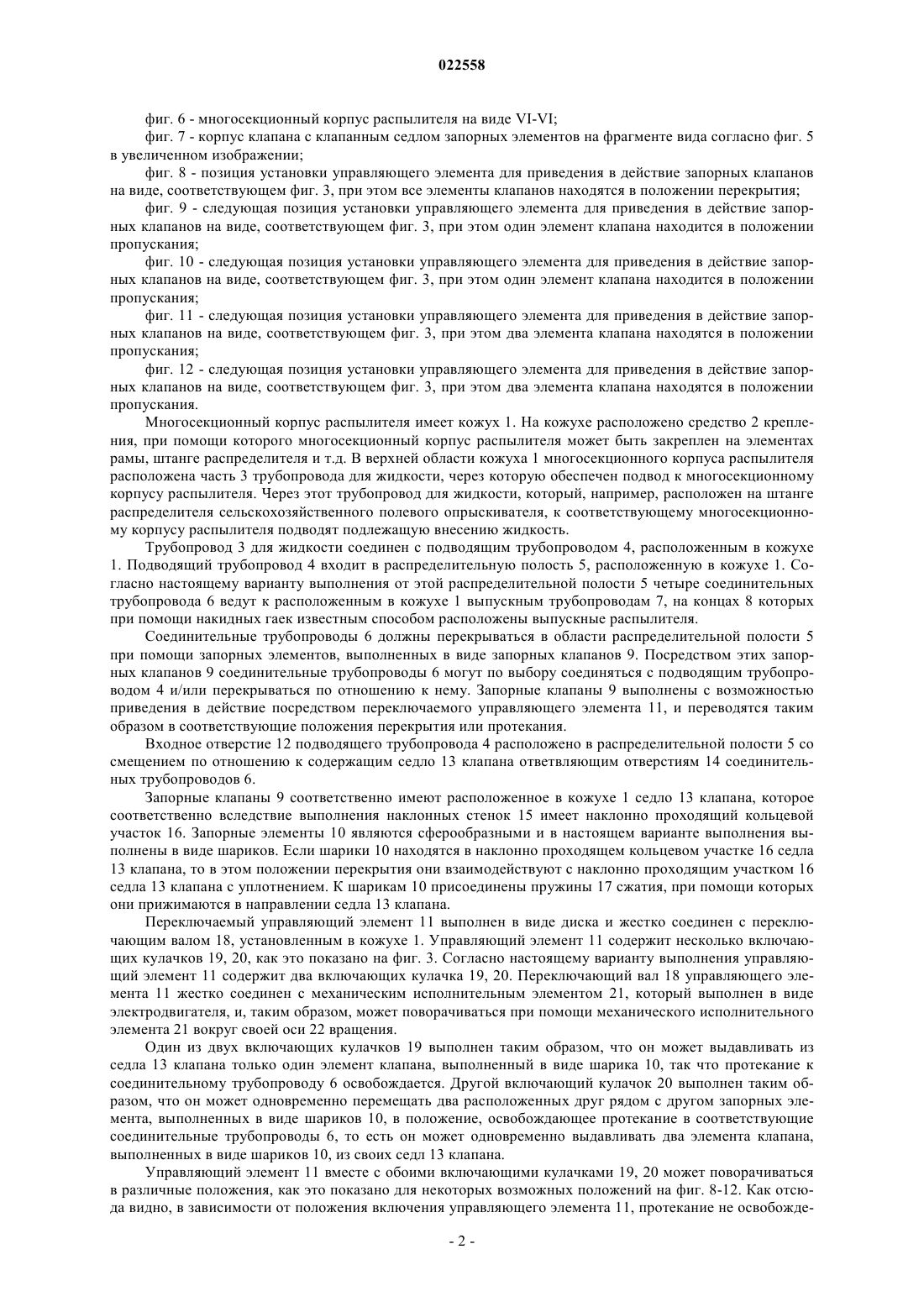

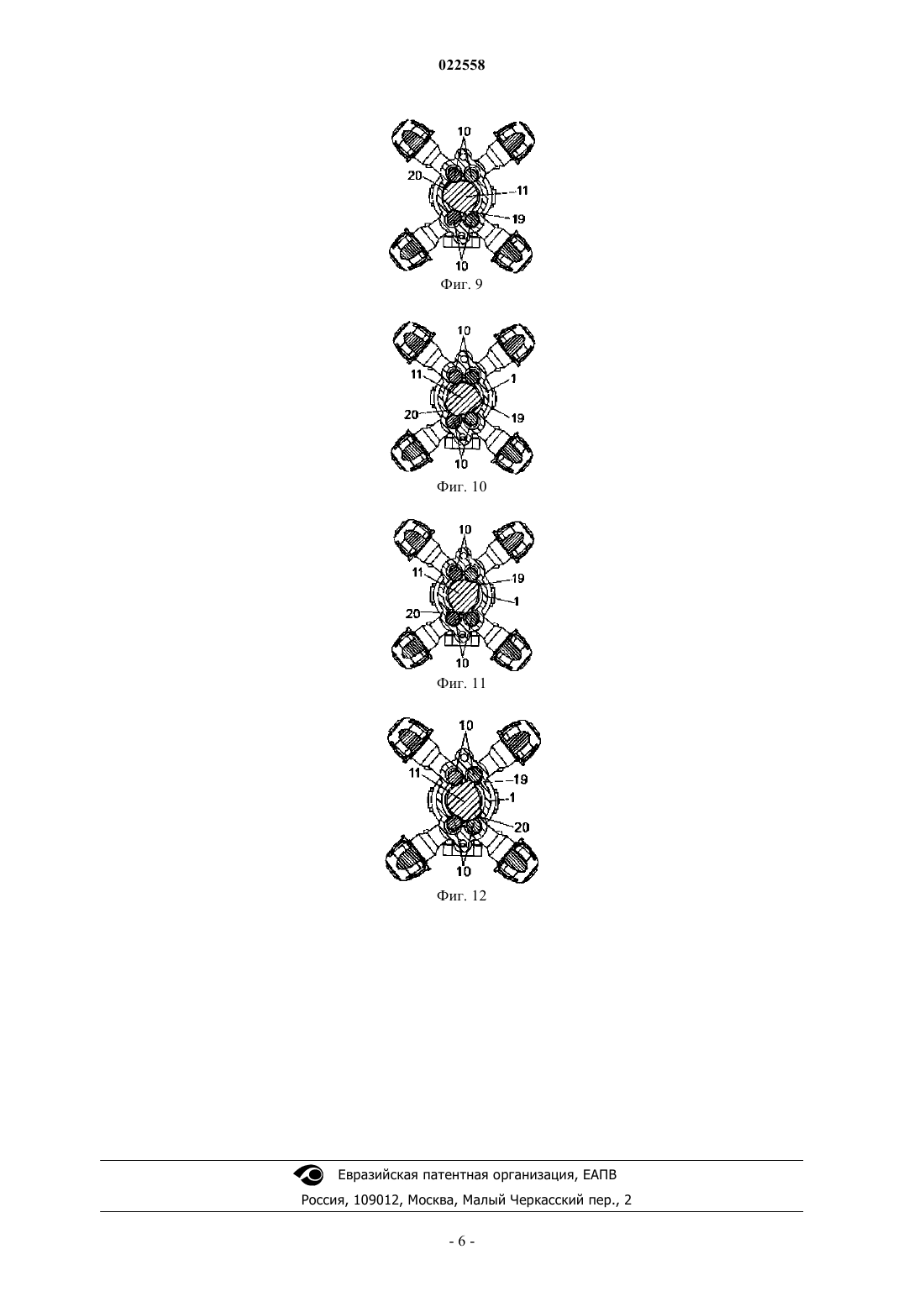

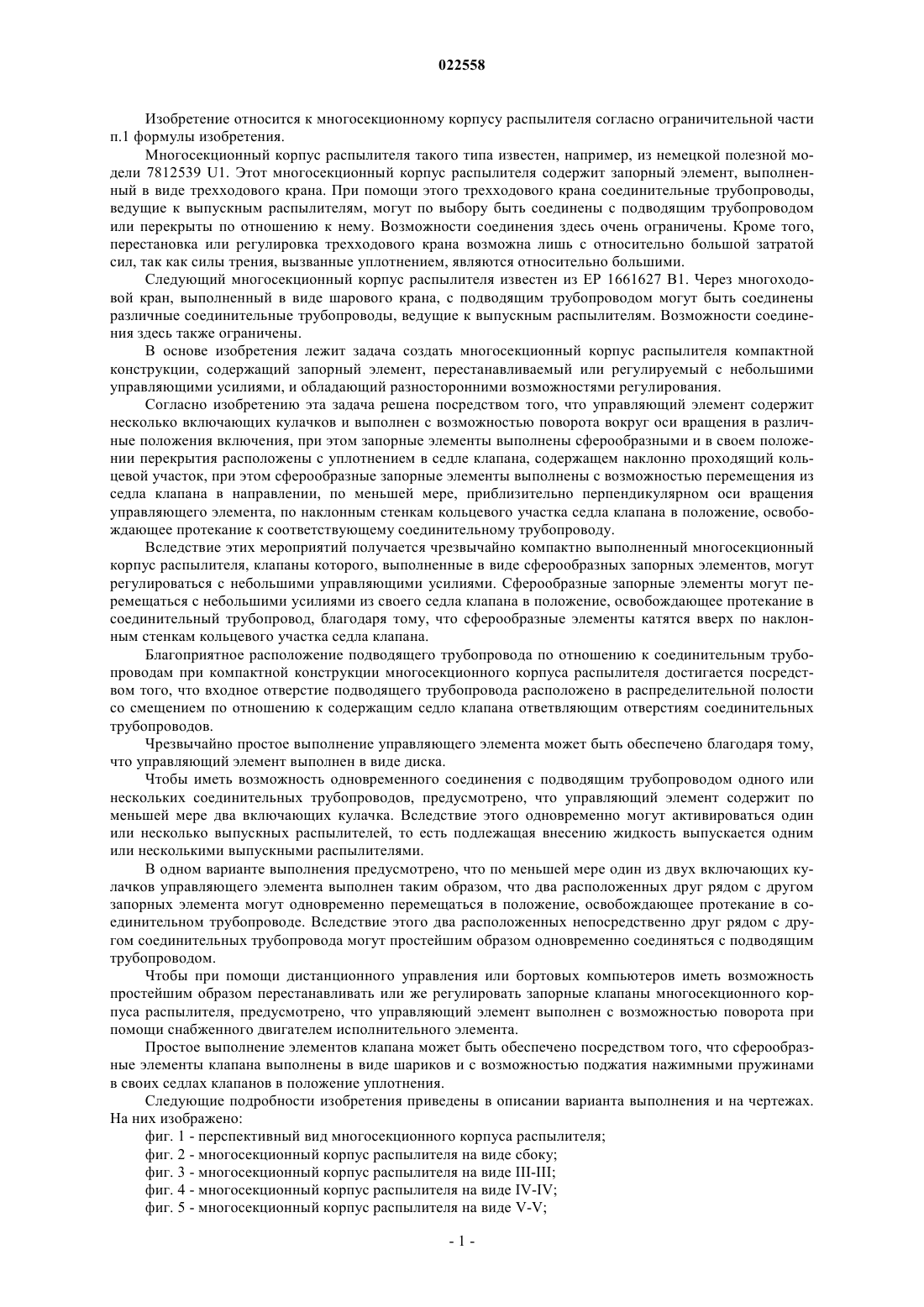

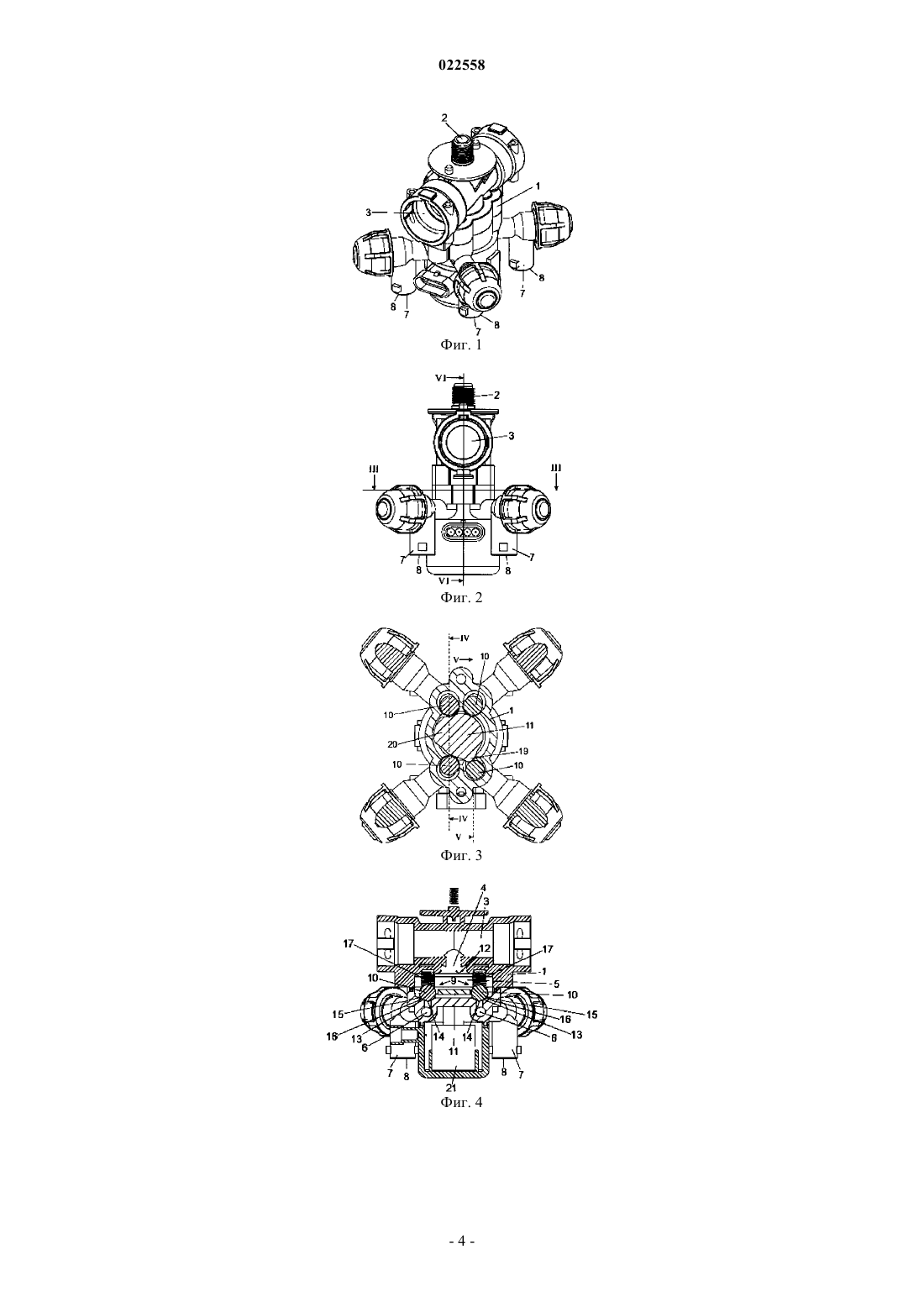

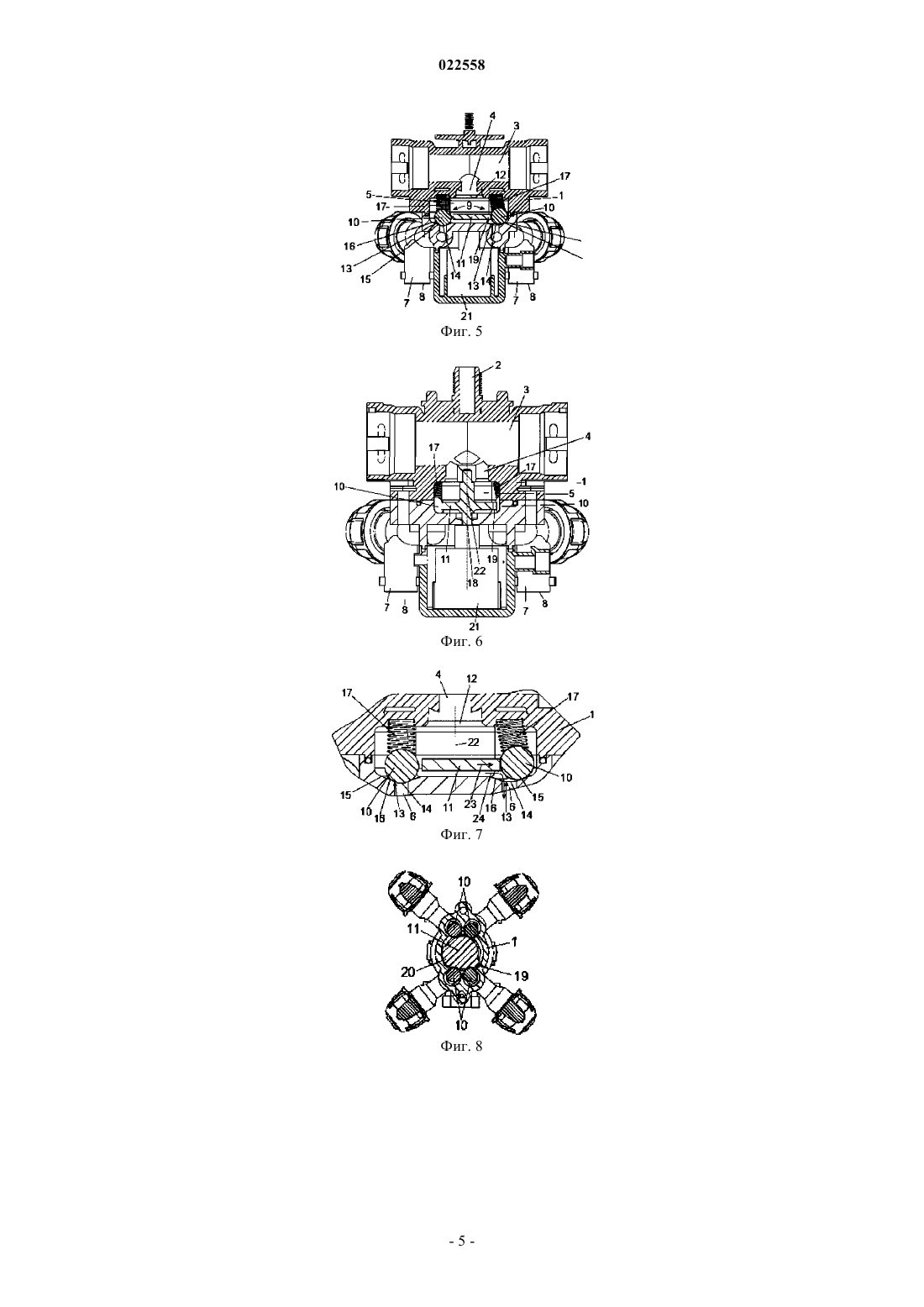

МНОГОСЕКЦИОННЫЙ КОРПУС РАСПЫЛИТЕЛЯ С МНОГОХОДОВЫМ КЛАПАНОМ В изобретении представлен многосекционный корпус распылителя, содержащий несколько выпускных распылителей, для расположения на трубопроводе для жидкости сельскохозяйственного полевого опрыскивателя, при этом трубопровод для жидкости выполнен с возможностью соединения с подводящим трубопроводом многосекционного корпуса распылителя,причем подводящий трубопровод входит в распределительную полость, а от распределительной полости ответвляются несколько соединительных трубопроводов, соответственно ведущих к выпускному распылителю, причем в распределительной полости к каждому соединительному трубопроводу соответственно присоединен запорный элемент, выполненный в виде запорного клапана, и при помощи запорных элементов запорных клапанов, выполненных с возможностью приведения в действие при помощи переключаемого управляющего элемента, один или несколько соединительных трубопроводов могут быть по выбору соединены с подводящим трубопроводом и/или перекрыты по отношению к нему. Чтобы создать многосекционный корпус распылителя компактной конструкции, содержащий запорный элемент, перестанавливаемый с небольшими управляющими усилиями, предусмотрено, что управляющий элемент содержит несколько включающих кулачков и выполнен с возможностью поворота вокруг оси вращения в различные положения включения, что запорные элементы выполнены сферообразными и в своем положении перекрытия расположены с уплотнением в седле клапана, содержащем наклонно проходящий кольцевой участок, и что сферообразные запорные элементы выполнены с возможностью перемещения из седла клапана в направлении, по меньшей мере, приблизительно перпендикулярном оси вращения управляющего элемента, по наклонным стенкам кольцевого участка седла клапана в положение, освобождающее протекание к соответствующему соединительному трубопроводу.(71)(73) Заявитель и патентовладелец: АМАЗОНЕН-ВЕРКЕ Х. ДРЕЙЕР ГМБХ ЭНД КО. КГ (DE) Изобретение относится к многосекционному корпусу распылителя согласно ограничительной части п.1 формулы изобретения. Многосекционный корпус распылителя такого типа известен, например, из немецкой полезной модели 7812539 U1. Этот многосекционный корпус распылителя содержит запорный элемент, выполненный в виде трехходового крана. При помощи этого трехходового крана соединительные трубопроводы,ведущие к выпускным распылителям, могут по выбору быть соединены с подводящим трубопроводом или перекрыты по отношению к нему. Возможности соединения здесь очень ограничены. Кроме того,перестановка или регулировка трехходового крана возможна лишь с относительно большой затратой сил, так как силы трения, вызванные уплотнением, являются относительно большими. Следующий многосекционный корпус распылителя известен из ЕР 1661627 В 1. Через многоходовой кран, выполненный в виде шарового крана, с подводящим трубопроводом могут быть соединены различные соединительные трубопроводы, ведущие к выпускным распылителям. Возможности соединения здесь также ограничены. В основе изобретения лежит задача создать многосекционный корпус распылителя компактной конструкции, содержащий запорный элемент, перестанавливаемый или регулируемый с небольшими управляющими усилиями, и обладающий разносторонними возможностями регулирования. Согласно изобретению эта задача решена посредством того, что управляющий элемент содержит несколько включающих кулачков и выполнен с возможностью поворота вокруг оси вращения в различные положения включения, при этом запорные элементы выполнены сферообразными и в своем положении перекрытия расположены с уплотнением в седле клапана, содержащем наклонно проходящий кольцевой участок, при этом сферообразные запорные элементы выполнены с возможностью перемещения из седла клапана в направлении, по меньшей мере, приблизительно перпендикулярном оси вращения управляющего элемента, по наклонным стенкам кольцевого участка седла клапана в положение, освобождающее протекание к соответствующему соединительному трубопроводу. Вследствие этих мероприятий получается чрезвычайно компактно выполненный многосекционный корпус распылителя, клапаны которого, выполненные в виде сферообразных запорных элементов, могут регулироваться с небольшими управляющими усилиями. Сферообразные запорные элементы могут перемещаться с небольшими усилиями из своего седла клапана в положение, освобождающее протекание в соединительный трубопровод, благодаря тому, что сферообразные элементы катятся вверх по наклонным стенкам кольцевого участка седла клапана. Благоприятное расположение подводящего трубопровода по отношению к соединительным трубопроводам при компактной конструкции многосекционного корпуса распылителя достигается посредством того, что входное отверстие подводящего трубопровода расположено в распределительной полости со смещением по отношению к содержащим седло клапана ответвляющим отверстиям соединительных трубопроводов. Чрезвычайно простое выполнение управляющего элемента может быть обеспечено благодаря тому,что управляющий элемент выполнен в виде диска. Чтобы иметь возможность одновременного соединения с подводящим трубопроводом одного или нескольких соединительных трубопроводов, предусмотрено, что управляющий элемент содержит по меньшей мере два включающих кулачка. Вследствие этого одновременно могут активироваться один или несколько выпускных распылителей, то есть подлежащая внесению жидкость выпускается одним или несколькими выпускными распылителями. В одном варианте выполнения предусмотрено, что по меньшей мере один из двух включающих кулачков управляющего элемента выполнен таким образом, что два расположенных друг рядом с другом запорных элемента могут одновременно перемещаться в положение, освобождающее протекание в соединительном трубопроводе. Вследствие этого два расположенных непосредственно друг рядом с другом соединительных трубопровода могут простейшим образом одновременно соединяться с подводящим трубопроводом. Чтобы при помощи дистанционного управления или бортовых компьютеров иметь возможность простейшим образом перестанавливать или же регулировать запорные клапаны многосекционного корпуса распылителя, предусмотрено, что управляющий элемент выполнен с возможностью поворота при помощи снабженного двигателем исполнительного элемента. Простое выполнение элементов клапана может быть обеспечено посредством того, что сферообразные элементы клапана выполнены в виде шариков и с возможностью поджатия нажимными пружинами в своих седлах клапанов в положение уплотнения. Следующие подробности изобретения приведены в описании варианта выполнения и на чертежах. На них изображено: фиг. 1 - перспективный вид многосекционного корпуса распылителя; фиг. 2 - многосекционный корпус распылителя на виде сбоку; фиг. 3 - многосекционный корпус распылителя на виде III-III; фиг. 4 - многосекционный корпус распылителя на виде IV-IV; фиг. 5 - многосекционный корпус распылителя на виде V-V; фиг. 6 - многосекционный корпус распылителя на виде VI-VI; фиг. 7 - корпус клапана с клапанным седлом запорных элементов на фрагменте вида согласно фиг. 5 в увеличенном изображении; фиг. 8 - позиция установки управляющего элемента для приведения в действие запорных клапанов на виде, соответствующем фиг. 3, при этом все элементы клапанов находятся в положении перекрытия; фиг. 9 - следующая позиция установки управляющего элемента для приведения в действие запорных клапанов на виде, соответствующем фиг. 3, при этом один элемент клапана находится в положении пропускания; фиг. 10 - следующая позиция установки управляющего элемента для приведения в действие запорных клапанов на виде, соответствующем фиг. 3, при этом один элемент клапана находится в положении пропускания; фиг. 11 - следующая позиция установки управляющего элемента для приведения в действие запорных клапанов на виде, соответствующем фиг. 3, при этом два элемента клапана находятся в положении пропускания; фиг. 12 - следующая позиция установки управляющего элемента для приведения в действие запорных клапанов на виде, соответствующем фиг. 3, при этом два элемента клапана находятся в положении пропускания. Многосекционный корпус распылителя имеет кожух 1. На кожухе расположено средство 2 крепления, при помощи которого многосекционный корпус распылителя может быть закреплен на элементах рамы, штанге распределителя и т.д. В верхней области кожуха 1 многосекционного корпуса распылителя расположена часть 3 трубопровода для жидкости, через которую обеспечен подвод к многосекционному корпусу распылителя. Через этот трубопровод для жидкости, который, например, расположен на штанге распределителя сельскохозяйственного полевого опрыскивателя, к соответствующему многосекционному корпусу распылителя подводят подлежащую внесению жидкость. Трубопровод 3 для жидкости соединен с подводящим трубопроводом 4, расположенным в кожухе 1. Подводящий трубопровод 4 входит в распределительную полость 5, расположенную в кожухе 1. Согласно настоящему варианту выполнения от этой распределительной полости 5 четыре соединительных трубопровода 6 ведут к расположенным в кожухе 1 выпускным трубопроводам 7, на концах 8 которых при помощи накидных гаек известным способом расположены выпускные распылителя. Соединительные трубопроводы 6 должны перекрываться в области распределительной полости 5 при помощи запорных элементов, выполненных в виде запорных клапанов 9. Посредством этих запорных клапанов 9 соединительные трубопроводы 6 могут по выбору соединяться с подводящим трубопроводом 4 и/или перекрываться по отношению к нему. Запорные клапаны 9 выполнены с возможностью приведения в действие посредством переключаемого управляющего элемента 11, и переводятся таким образом в соответствующие положения перекрытия или протекания. Входное отверстие 12 подводящего трубопровода 4 расположено в распределительной полости 5 со смещением по отношению к содержащим седло 13 клапана ответвляющим отверстиям 14 соединительных трубопроводов 6. Запорные клапаны 9 соответственно имеют расположенное в кожухе 1 седло 13 клапана, которое соответственно вследствие выполнения наклонных стенок 15 имеет наклонно проходящий кольцевой участок 16. Запорные элементы 10 являются сферообразными и в настоящем варианте выполнения выполнены в виде шариков. Если шарики 10 находятся в наклонно проходящем кольцевом участке 16 седла 13 клапана, то в этом положении перекрытия они взаимодействуют с наклонно проходящим участком 16 седла 13 клапана с уплотнением. К шарикам 10 присоединены пружины 17 сжатия, при помощи которых они прижимаются в направлении седла 13 клапана. Переключаемый управляющий элемент 11 выполнен в виде диска и жестко соединен с переключающим валом 18, установленным в кожухе 1. Управляющий элемент 11 содержит несколько включающих кулачков 19, 20, как это показано на фиг. 3. Согласно настоящему варианту выполнения управляющий элемент 11 содержит два включающих кулачка 19, 20. Переключающий вал 18 управляющего элемента 11 жестко соединен с механическим исполнительным элементом 21, который выполнен в виде электродвигателя, и, таким образом, может поворачиваться при помощи механического исполнительного элемента 21 вокруг своей оси 22 вращения. Один из двух включающих кулачков 19 выполнен таким образом, что он может выдавливать из седла 13 клапана только один элемент клапана, выполненный в виде шарика 10, так что протекание к соединительному трубопроводу 6 освобождается. Другой включающий кулачок 20 выполнен таким образом, что он может одновременно перемещать два расположенных друг рядом с другом запорных элемента, выполненных в виде шариков 10, в положение, освобождающее протекание в соответствующие соединительные трубопроводы 6, то есть он может одновременно выдавливать два элемента клапана,выполненных в виде шариков 10, из своих седл 13 клапана. Управляющий элемент 11 вместе с обоими включающими кулачками 19, 20 может поворачиваться в различные положения, как это показано для некоторых возможных положений на фиг. 8-12. Как отсюда видно, в зависимости от положения включения управляющего элемента 11, протекание не освобожде-2 022558 но ни для одного, или освобождено для одного или нескольких соединительных трубопроводов 6 выпускных трубопроводов 7, ведущих к выпускным распылителям. Таким образом, подлежащая внесению жидкость может по выбору в различной комбинации не подводиться ни к одному, или подводиться к одному или нескольким соединительным трубопроводам и, таким образом, к выпускным распылителям. Включающие кулачки 19, 20 дискового управляющего элемента 11 воздействуют в направлении,примерно перпендикулярном оси 22 вращения управляющего элемента, примерно на высоте центра шариков 10 запорных клапанов 9, на шарики 10 и выдавливают их из седла 13 клапана в направлении 23,перпендикулярном оси 22 вращения, по наклонным стенкам 15 кольцевого участка 16 соответствующего седла 13 клапана в положение, освобождающее показанное стрелкой 24 протекание к соответствующему соединительному трубопроводу 6, как это показано в ситуации, представленной на фиг. 5 и 7 для правого шарика 10. Соответствующий механический исполнительный элемент 21, который выполнен в виде электродвигателя, соединен посредством соединительных линий (не показаны) с электропитанием и управляющим устройством, которое, например, может быть выполнено в виде бортового компьютера. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многосекционный корпус распылителя с несколькими выпускными распылителями для расположения на трубопроводе для жидкости сельскохозяйственного полевого опрыскивателя, при этом трубопровод для жидкости выполнен с возможностью соединения с подводящим трубопроводом (4) многосекционного корпуса распылителя, причем подводящий трубопровод входит в распределительную полость (5), а от распределительной полости ответвляются несколько соединительных трубопроводов (6),соответственно ведущих к выпускному распылителю, причем в распределительной полости к каждому соединительному трубопроводу соответственно присоединен запорный элемент, выполненный в виде запорного клапана (9), и при помощи запорных элементов запорных клапанов, выполненных с возможностью приведения в действие при помощи переключаемого управляющего элемента (11), обеспечена возможность соединения одного или нескольких соединительных трубопроводов по выбору с подводящим трубопроводом и/или перекрытия по отношению к нему, отличающийся тем, что управляющий элемент (11) содержит несколько включающих кулачков (19, 20) и выполнен с возможностью поворота вокруг оси (22) вращения в различные положения включения, при этом запорные элементы (10) выполнены сферообразными и в своем положении перекрытия расположены с уплотнением в седле (13) клапана, содержащем наклонно проходящий кольцевой участок (16), сферообразные запорные элементы (10) выполнены с возможностью перемещения из седла (13) клапана в направлении (23), по меньшей мере,приблизительно перпендикулярном оси (22) вращения управляющего элемента (11), по наклонным стенкам (15) кольцевого участка (16) седла (13) клапана в положение, освобождающее протекание (24) к соответствующему соединительному трубопроводу (6). 2. Многосекционный корпус распылителя по п.1, отличающийся тем, что входное отверстие (12) подводящего трубопровода (4) расположено в распределительной полости (5) со смещением по отношению к содержащим седло (13) клапана ответвляющим отверстиям (14) соединительных трубопроводов(6). 3. Многосекционный корпус распылителя по п.1, отличающийся тем, что управляющий элемент(11) выполнен в виде диска. 4. Многосекционный корпус распылителя по меньшей мере по одному из пп.1-3, отличающийся тем, что управляющий элемент (11) содержит по меньшей мере два включающих кулачка (19, 20). 5. Многосекционный корпус распылителя по меньшей мере по одному из пп.1-4, отличающийся тем, что по меньшей мере один из двух включающих кулачков (20) управляющего элемента (11) выполнен таким образом, что для двух расположенных рядом друг с другом запорных элементов (10) обеспечена возможность одновременного перемещения в положение, освобождающее протекание (24) в соединительный трубопровод (6). 6. Многосекционный корпус распылителя по меньшей мере по одному из пп.1-5, отличающийся тем, что управляющий элемент (11) выполнен с возможностью поворота при помощи снабженного двигателем исполнительного элемента (21). 7. Многосекционный корпус распылителя по меньшей мере по одному из пп.1-6, отличающийся тем, что сферообразные элементы клапана выполнены в виде шариков (10) и с возможностью поджатия нажимными пружинами (17) в своих седлах (13) клапана в положение уплотнения.
