Регулятор давления

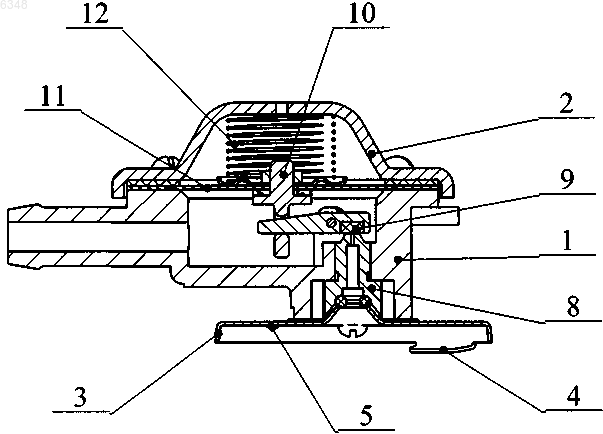

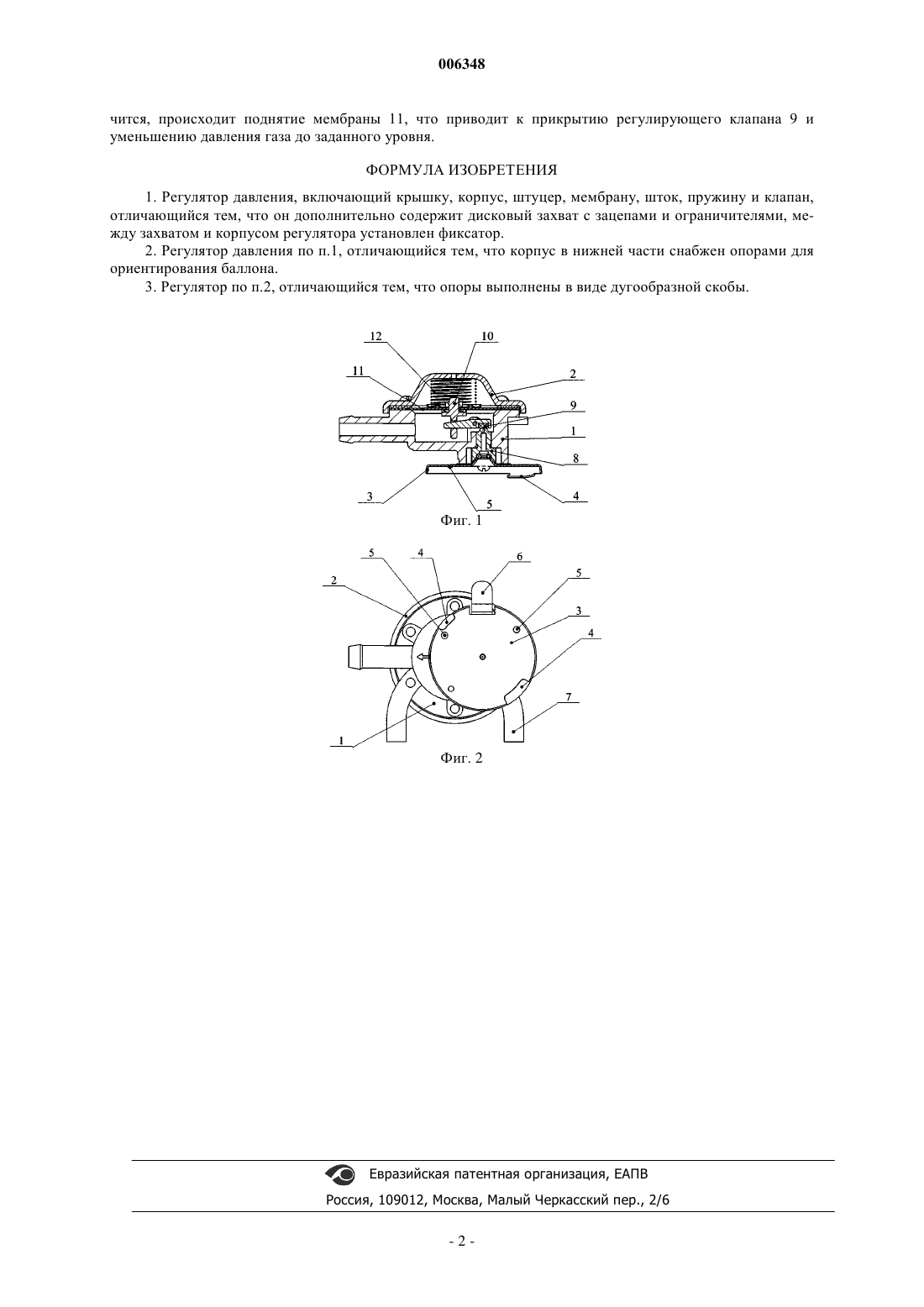

006348 Изобретение относится к газовой промышленности и может быть использовано в быту для подачи газа из баллонов к газовым плитам. Известен регулятор давления РДСГ 2-1,2, содержащий корпус, крышку, штуцер и рукоятку. Внутри корпуса размещены втулка, пружина, шток. Между корпусом и крышкой помещена мембрана. Внизу корпуса имеется кольцо.(Паспорт НЗ.29.00.00 ПС. Регулятор давления РДСГ 2-1,2, ОАО НЗГА RISO,2003 г.). Данный регулятор давления предназначен для поддержания в заданных пределах давления паров сжиженных углеводородных газов, отбираемых из баллонов объемом 5, 12 или 27 л. К клапану баллона данный регулятор присоединяют с помощью неразборного замкового устройства, а к бытовым газовым аппаратам (в т.ч. газовым плитам) - при помощи резинового рукава (внутренний диаметр которого - 10 мм). Включение и выключение регулятора производится рукояткой. Недостатком такого регулятора является громоздкость и невозможность его подключения к портативным газовым баллонам. Наиболее близкими техническими решениями к заявляемому являются регуляторы давления для сжиженных углеводородных газов, которые включают в себя корпус, крышку, тарелку, штоки, стойку(клапан), мембрану, прокладку, фильтр, штуцер (Паспорт НЗ.31.00.00 ПС. Регулятор давления РДСГ 11,2, ОАО НЗГА RISO, 2003 г.) - прототип. Данные регуляторы позволяют производить отбор газа из баллонов объемом 5, 12 и 27 л. Однако такие регуляторы, как и предыдущий довольно громоздки и не могут быть использованы для подвода газа из портативных газовых баллонов к газовым плитам. Задачей настоящего изобретения является конструктивное усовершенствование регуляторов давления для сжиженных углеводородных газов. Технический результат, который будет достигнут от использования данного технического решения,заключается в создании миниатюрного компактного регулятора давления для обеспечения работы газовых плит (например, походных бытовых плит) от портативных газовых баллонов. Технический результат достигается тем, что в регуляторе давления, содержащем крышку, корпус,штуцер, мембрану, шток, пружину и клапан дополнительно имеется дисковый захват с зацепами и ограничителями. Между захватом и корпусом регулятора установлен фиксатор баллона. В нижней части корпус снабжен опорами для ориентирования баллона. Причем опоры выполнены в виде дугообразной скобы. Сущность заявляемого технического решения заключается в конструктивном решении регулятора давления. Снабжение регулятора давления дополнительным дисковым захватом с зацепами и ограничителями, а также помещенным между захватом и корпусом регулятора фиксатором позволяет надежно присоединиться к портативному газовому баллону. Крышка портативного газового баллона жестко фиксируется и ориентируется зацепами и ограничителями дискового захвата. Такое соединение исключает утечку газа из портативного газового баллона. Наличие в нижней части корпуса опор служит для ориентирования портативного газового баллона и его фиксации в нужном положении. Выполнение опоры в виде дугообразной скобы - это наиболее оптимальный конструктивный вариант ее выполнения, что обеспечивает надежную ориентацию баллона в нужном положении. Из анализа научно-технической и патентной литературы конструктивного соединения корпуса регулятора с дисковым захватом, обеспечивающим работу газовой плиты от портативного газового баллона не выявлено, что позволяет сделать вывод о соответствии заявляемого технического решения критериям новизна и изобретательский уровень. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид регулятора давления в разрезе, на фиг. 2 - дисковый захват, вид снизу. Регулятор давления состоит из корпуса 1, крышки 2, дискового захвата 3 с зацепами 4 и ограничителями 5, фиксатора 6 и опор 7. Внутри корпуса 1 установлены штуцер 8, клапан 9, шток 10, мембрана 11, а под крышкой 2 размещена пружина 12. Устройство работает следующим образом. Для подачи газа из портативного газового баллона к газовой плите регулятор давления соединяют с баллоном. Для этого верхнюю часть баллона вставляют в дисковый захват 3, поворачивают его до упора с зацепами 4 и ограничителями 5, надежно фиксируя в неподвижном состоянии. Затем баллон жестко ориентируют с помощью фиксатора 6 и опор 7, после чего корпус 1 регулятора подсоединяют к газовой плите с помощью резинового рукава (на черт. не показано). Предположим, что расход газа, подаваемый из баллона через штуцер 8 в регулятор давления равен его притоку, тогда клапан 9 занимает какое-то определенное положение (нейтральное). При увеличении расхода газа давление газа в подмембранной полости уменьшается и происходит опускание мембраны 11 под действием пружины 12, расположенных под крышкой 2, и штока 10, расположенной в корпусе 1. В результате этого дополнительно открывается регулирующий клапан 9, расположенного внутри корпуса 1. После того, как произойдет восстановление равенства между притоком и расходом, давление газа увеличивается до заданной величины, определяемой усилием пружины 12. Если же расход газа уменьшится, и соответственно, давление газа в подмембранной полости увели-1 006348 чится, происходит поднятие мембраны 11, что приводит к прикрытию регулирующего клапана 9 и уменьшению давления газа до заданного уровня. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Регулятор давления, включающий крышку, корпус, штуцер, мембрану, шток, пружину и клапан,отличающийся тем, что он дополнительно содержит дисковый захват с зацепами и ограничителями, между захватом и корпусом регулятора установлен фиксатор. 2. Регулятор давления по п.1, отличающийся тем, что корпус в нижней части снабжен опорами для ориентирования баллона. 3. Регулятор по п.2, отличающийся тем, что опоры выполнены в виде дугообразной скобы.
