Машина для выдачи сельскохозяйственного материала

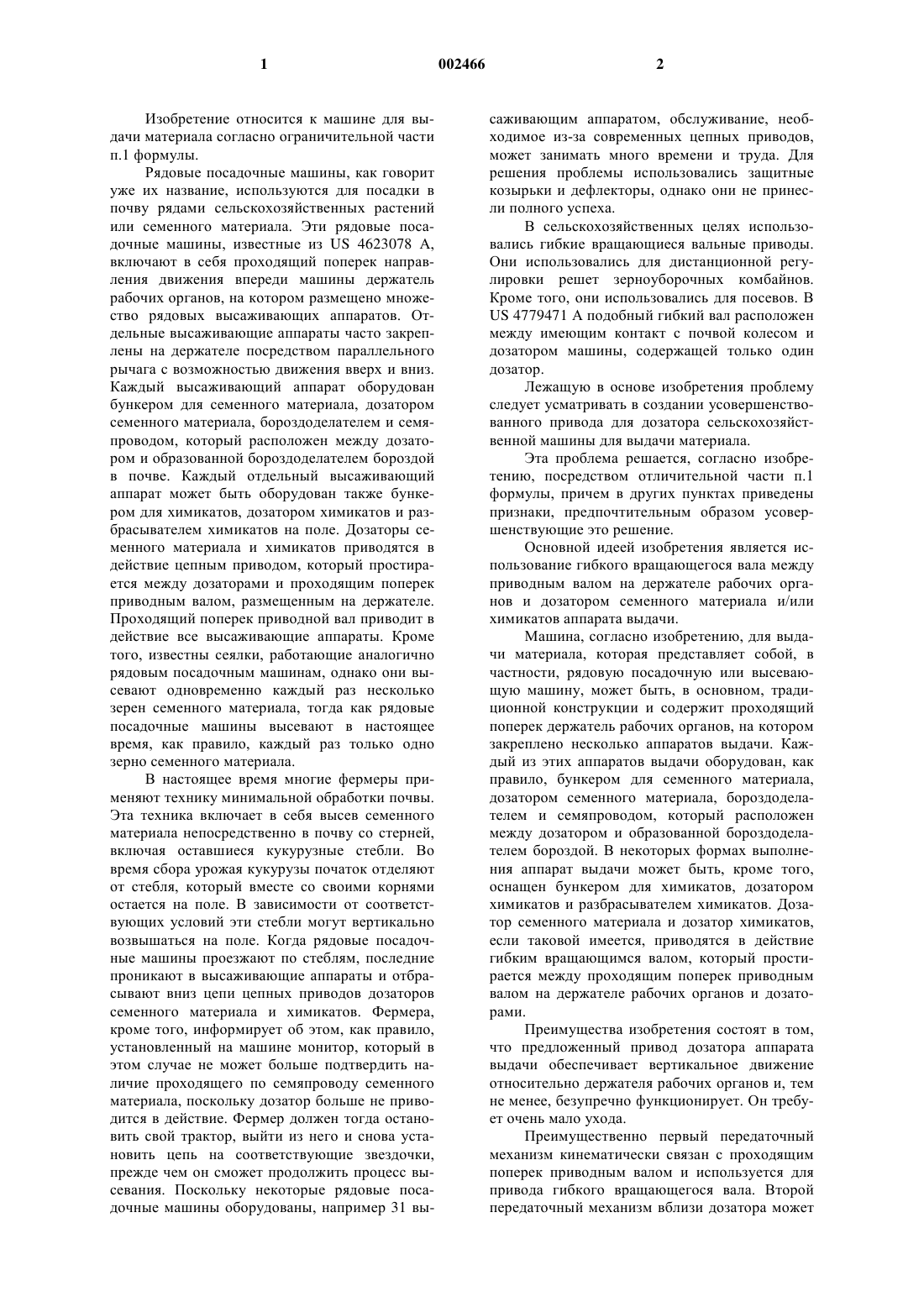

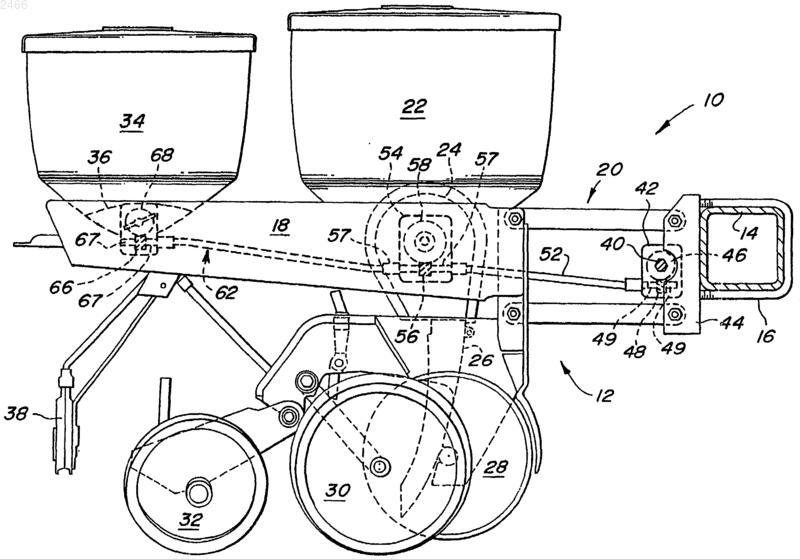

1 Изобретение относится к машине для выдачи материала согласно ограничительной части п.1 формулы. Рядовые посадочные машины, как говорит уже их название, используются для посадки в почву рядами сельскохозяйственных растений или семенного материала. Эти рядовые посадочные машины, известные из US 4623078 А,включают в себя проходящий поперек направления движения впереди машины держатель рабочих органов, на котором размещено множество рядовых высаживающих аппаратов. Отдельные высаживающие аппараты часто закреплены на держателе посредством параллельного рычага с возможностью движения вверх и вниз. Каждый высаживающий аппарат оборудован бункером для семенного материала, дозатором семенного материала, бороздоделателем и семяпроводом, который расположен между дозатором и образованной бороздоделателем бороздой в почве. Каждый отдельный высаживающий аппарат может быть оборудован также бункером для химикатов, дозатором химикатов и разбрасывателем химикатов на поле. Дозаторы семенного материала и химикатов приводятся в действие цепным приводом, который простирается между дозаторами и проходящим поперек приводным валом, размещенным на держателе. Проходящий поперек приводной вал приводит в действие все высаживающие аппараты. Кроме того, известны сеялки, работающие аналогично рядовым посадочным машинам, однако они высевают одновременно каждый раз несколько зерен семенного материала, тогда как рядовые посадочные машины высевают в настоящее время, как правило, каждый раз только одно зерно семенного материала. В настоящее время многие фермеры применяют технику минимальной обработки почвы. Эта техника включает в себя высев семенного материала непосредственно в почву со стерней,включая оставшиеся кукурузные стебли. Во время сбора урожая кукурузы початок отделяют от стебля, который вместе со своими корнями остается на поле. В зависимости от соответствующих условий эти стебли могут вертикально возвышаться на поле. Когда рядовые посадочные машины проезжают по стеблям, последние проникают в высаживающие аппараты и отбрасывают вниз цепи цепных приводов дозаторов семенного материала и химикатов. Фермера,кроме того, информирует об этом, как правило,установленный на машине монитор, который в этом случае не может больше подтвердить наличие проходящего по семяпроводу семенного материала, поскольку дозатор больше не приводится в действие. Фермер должен тогда остановить свой трактор, выйти из него и снова установить цепь на соответствующие звездочки,прежде чем он сможет продолжить процесс высевания. Поскольку некоторые рядовые посадочные машины оборудованы, например 31 вы 002466 2 саживающим аппаратом, обслуживание, необходимое из-за современных цепных приводов,может занимать много времени и труда. Для решения проблемы использовались защитные козырьки и дефлекторы, однако они не принесли полного успеха. В сельскохозяйственных целях использовались гибкие вращающиеся вальные приводы. Они использовались для дистанционной регулировки решет зерноуборочных комбайнов. Кроме того, они использовались для посевов. ВUS 4779471 А подобный гибкий вал расположен между имеющим контакт с почвой колесом и дозатором машины, содержащей только один дозатор. Лежащую в основе изобретения проблему следует усматривать в создании усовершенствованного привода для дозатора сельскохозяйственной машины для выдачи материала. Эта проблема решается, согласно изобретению, посредством отличительной части п.1 формулы, причем в других пунктах приведены признаки, предпочтительным образом усовершенствующие это решение. Основной идеей изобретения является использование гибкого вращающегося вала между приводным валом на держателе рабочих органов и дозатором семенного материала и/или химикатов аппарата выдачи. Машина, согласно изобретению, для выдачи материала, которая представляет собой, в частности, рядовую посадочную или высевающую машину, может быть, в основном, традиционной конструкции и содержит проходящий поперек держатель рабочих органов, на котором закреплено несколько аппаратов выдачи. Каждый из этих аппаратов выдачи оборудован, как правило, бункером для семенного материала,дозатором семенного материала, бороздоделателем и семяпроводом, который расположен между дозатором и образованной бороздоделателем бороздой. В некоторых формах выполнения аппарат выдачи может быть, кроме того,оснащен бункером для химикатов, дозатором химикатов и разбрасывателем химикатов. Дозатор семенного материала и дозатор химикатов,если таковой имеется, приводятся в действие гибким вращающимся валом, который простирается между проходящим поперек приводным валом на держателе рабочих органов и дозаторами. Преимущества изобретения состоят в том,что предложенный привод дозатора аппарата выдачи обеспечивает вертикальное движение относительно держателя рабочих органов и, тем не менее, безупречно функционирует. Он требует очень мало ухода. Преимущественно первый передаточный механизм кинематически связан с проходящим поперек приводным валом и используется для привода гибкого вращающегося вала. Второй передаточный механизм вблизи дозатора может 3 быть кинематически связан с гибким валом и использован для привода дозатора семенного материала. Далее вблизи дозатора химикатов может быть расположен третий передаточный механизм и соединен с гибким валом для привода дозатора химикатов. Все названные передаточные механизмы могут быть оснащены,соответственно, двумя взаимодействующими между собой (зубчатыми) колесами для передачи вращательного движения с приводного вала на гибкий вал или с последнего на дозатор. Приводные связи между дозаторами и передаточными механизмами могут быть идентичны приводным связям традиционных высаживающих аппаратов. Гибкий вращающийся вал для безопасности и защиты от коррозии заключен преимущественно в гибкую неподвижную, т.е. невращающуюся, оболочку. Пример выполнения изобретения более подробно описан ниже с помощью чертежей, на которых изображают: фиг. 1 - вид сбоку аппарата выдачи, размещенного на проходящем поперек держателе рабочих органов; фиг. 2 - приводной узел, согласно изобретению, аппарата выдачи; фиг. 3 - более подробный вид сбоку в сечении первого передаточного механизма. На фиг. 1 изображен вид сбоку машины 10 для выдачи материала в виде рядовой посадочной машины, с помощью которой в качестве примера поясняется изобретение. Она содержит аппарат 12 выдачи в качестве отдельного высаживающего аппарата. Следует заметить, что машина 10 для выдачи материала, в частности рядовая посадочная машина, включает в себя определенное число идентичных аппаратов 12 выдачи в качестве высаживающих аппаратов. Каждый из аппаратов 12 выдачи в качестве высаживающих аппаратов высаживает при движении один индивидуальный ряд. Машина 10 для выдачи материала, в частности рядовая посадочная машина, включает в себя большое число аппаратов 12 выдачи в качестве высаживающих аппаратов, закрепленных на проходящем поперек держателе 14 рабочих органов. Держатель 14 рабочих органов может быть довольно длинным и содержать складывающие механизмы для упрощения транспортировки машины 10 для выдачи материала, в частности рядовой посадочной машины. Аппараты 12 выдачи в качестве высаживающих аппаратов размещены на держателе 14 рабочих органов посредством Uобразных скоб 16. Каждый аппарат 12 выдачи в качестве высаживающего аппарата снабжен рамой 18, которая закреплена на проходящем поперек держателе 14 рабочих органов посредством рычажного механизма 20 с параллельными рычагами. Рычажный механизм 20 с параллельными рычагами обеспечивает аппаратам 12 выдачи в качестве высаживающих аппаратов воз 002466 4 можность вертикального движения вверх и вниз. Семенной материал находится в бункере 22 и подается к дозатору 24. Из дозатора 24 семенной материал поступает в семяпровод 26,который направляет его в посадочную борозду,сделанную бороздоделателем 28. Колеса 30 регулирования глубины определяют или регулируют глубину высева семенного материала, а прижимные колеса 32 закрывают посадочную борозду. Средства защиты от вредителей и/или удобрения могут находиться в бункере 34 для химикатов, закрепленном на раме 18 аппарата 12 выдачи в виде высаживающего аппарата. Дозатор 36 химикатов подает дозированное количество химикатов разбрасывателю 38 химикатов. Разбрасыватель 38 может использоваться для выдачи множества химикатов, включая инсектициды и/или гербициды. Дозаторы 24 семенного материала и дозаторы 36 химикатов множества аппаратов 12 выдачи в качестве высаживающих аппаратов приводятся в действие проходящим поперек приводным валом 40, который установлен с возможностью вращения на проходящем поперек держателе 14 рабочих органов. Проходящий поперек приводной вал 40 может приводиться подходящим передаточным механизмом за счет движения относительно почвы или непосредственно двигателем. Приводной вал 40 представляет собой шестигранный вал, который проходит через первый передаточный механизм 42,закрепленный на неподвижной плите 44 рычажного механизма 20 с параллельными рычагами. Первый передаточный механизм 42 может быть закреплен на неподвижной плите 44, как это изображено на фиг. 1 и 2, или непосредственно на проходящем поперек держателе 14 рабочих органов. В предпочтительной форме выполнения первый передаточный механизм 42 закреплен, однако, на неподвижной плите 44. Первый передаточный механизм 42 оборудован приводным косозубым ведущим колесом 46, через которое проходит приводной вал 40. Приводной вал 40 кинематически связан с приводным косозубым ведущим колесом 46, которое, в свою очередь, приводит приводное косозубое ведомое колесо 48. Колеса 46, 48 могут представлять собой также червячный передаточный механизм, причем колесо 48 имеет шаг червяка, или любой другой зубчатый передаточный механизм. Трубчатые участки 49 приводного колеса 48 проходят от него наружу и установлены с возможностью вращения в опорах, расположенных в корпусе первого передаточного механизма 42. На трубчатых участках 49 выполнены квадратные отверстия, в которые вставлен квадратный приводной элемент 50 гибкого вращающегося вала 51. Таким образом, вращение приводного колеса 46 вызывает вращение трубчатых участков 49, которые приводят во вращение квадратные приводные элементы 50, так что 5 они вращают гибкий вал 51. Гибкий вал 51 размещен в гибкой невращающейся оболочке 52,которая защищает вал 51 от воздействия внешних элементов. Гибкий вращающийся вал 51 является валом типа, распространяемого фирмой "Эллиотт мануфэкчуринг", Бингхэмптон,шт. Нью-Йорк, США. Гибкий вращающийся вал 51 простирается вдоль рычажного механизма 20 с параллельными рычагами назад к дозатору 24 семенного материала. Удаленный от первого передаточного механизма 42 конец гибкого вращающегося вала 51 также снабжен квадратным приводным элементом, идентичным квадратному приводному элементу 50. Вблизи дозатора 24 семенного материала квадратный приводной элемент вставлен во второй передаточный механизм 54 с возможностью передачи вращательного движения привода с гибкого вращающегося вала 51 на второй передаточный механизм 54. Это устройство, в основном, идентично используемому в первом передаточном механизме 42 устройству,которое изображено на фиг. 3. Второй передаточный механизм 54 снабжен косозубым приводным ведущим колесом 56, имеющим трубчатые участки 57, которые выполнены с квадратными отверстиями для размещения квадратного приводного элемента, приводящего косозубое приводное ведущее колесо 56. Косозубое приводное ведущее колесо 56 приводит, в свою очередь, косозубое приводное ведомое колесо 58, которое связано с проходящими поперек штифтами 60 для привода дозатора 24 семенного материала. Также колеса 56, 58 могут представлять собой червячный передаточный механизм, причем ведущее колесо 56 снабжено шагом червяка, или любой другой зубчатый передаточный механизм. Связь с проходящими поперек штифтами 60 дозатора 24 семенного материала идентична приводной связи, используемой в существующих посадочных машинах, так что последние могут быть легко изменены для использования гибкого вращающегося вала 51 согласно изобретению. Второй гибкий вращающийся вал 62 простирается между вторым передаточным механизмом 54 и третьим передаточным механизмом 64, расположенным вблизи дозатора 36 химикатов. Концы этого вала 62, служащего для привода дозатора 36 химикатов, снабжены квадратными приводными элементами, входящими в оба названных передаточных механизма 54, 64. Это устройство, в основном, идентично используемому в первом передаточном механизме 42 устройству, которое изображено на фиг. 3. Третий передаточный механизм 64 оснащен косозубым приводным ведущим колесом 66, имеющим трубчатые отрезки 67, которые снабжены квадратным отверстием для размещения квадратного приводного элемента второго гибкого вращающегося вала 62. Второй гибкий вращающийся вал 62 приводит, в свою очередь, 002466 6 косозубое приводное ведущее колесо 66, которое приводит косозубое приводное ведомое колесо 68. Косозубое приводное ведомое колесо 68 кинематически связано с приводной связью 70. Также здесь может быть использован червячный передаточный механизм. Приводная связь 70 идентична приводной связи уже существующих посадочных машин, так что последние могут быть легко изменены, согласно изобретению. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Машина (10) для выдачи материала, содержащая держатель (14) рабочих органов, размещенный на держателе (14) рабочих органов приводной вал (40) и несколько аппаратов (12) выдачи, которые размещены на держателе (14) рабочих органов и содержат каждый дозатор(24, 36) для дозирования выдаваемого материала, в частности семенного материала и/или химикатов, причем держатель (14) рабочих органов и приводной вал (40) располагаются поперек направления движения перед машиной (10),отличающаяся тем, что содержит гибкий, выполненный с возможностью вращения вал (51,62), кинематически связанный с приводным валом (40) и дозатором (24, 36). 2. Машина по п.1, отличающаяся тем, что содержит первый передаточный механизм (42),размещенный между гибким валом (51) и приводным валом (40) для привода гибкого вала(51) приводным валом (40). 3. Машина по любому из пп.1 или 2, отличающаяся тем, что содержит второй передаточный механизм (54) между гибким валом (51) и дозатором (24) для привода дозатора (24) гибким валом (51). 4. Машина по любому из пп.2 или 3, отличающаяся тем, что первый передаточный механизм (42) оснащен ведущим приводным колесом (46), которое жестко связано с приводным валом (40), и вторым приводным ведомым колесом (48), которое находится в зацеплении с приводным ведущим колесом (46) для привода гибкого вала (51). 5. Машина по любому из пп.3 или 4, отличающаяся тем, что второй передаточный механизм (54) оснащен приводным ведущим колесом (56), которое жестко соединено с приводным валом (51), и вторым приводным ведомым колесом (48), которое находится в зацеплении с приводным колесом (58) для привода дозатора(24). 6. Машина по любому из пп.1-5, отличающаяся тем, что дозатор (36) химикатов выполнен с возможностью привода вторым гибким вращающимся валом (62). 7. Машина по любому из пп.1-6, отличающаяся тем, что гибкий вал (51, 62) расположен в гибкой невращающейся оболочке (52). 8. Машина по любому из пп.1-7, отличающаяся тем, что аппарат (12) выдачи представля 8 ет собой высаживающий и/или высевающий аппарат.
