Опорный поручень для лиц с ограниченными возможностями для использования в санузлах

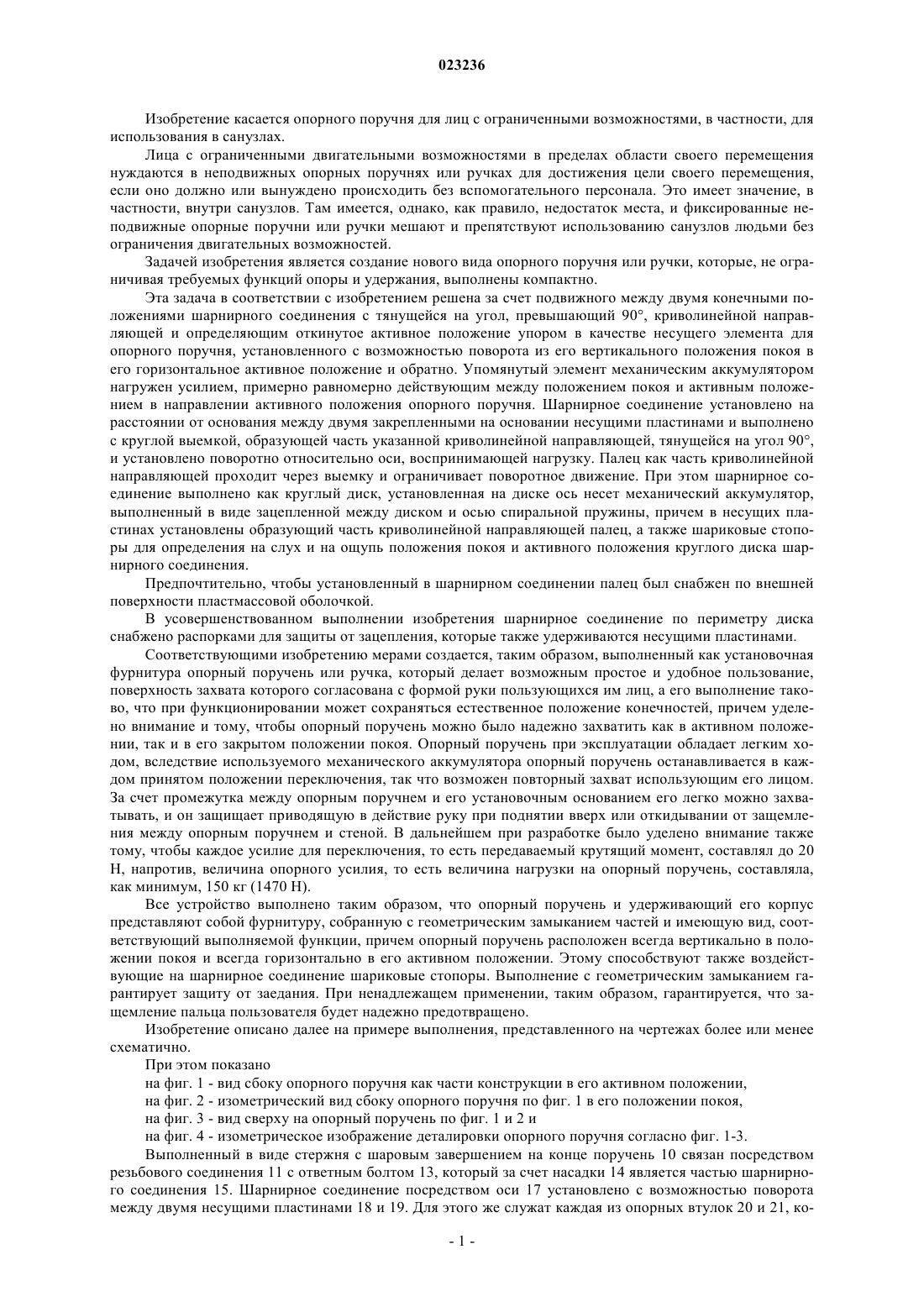

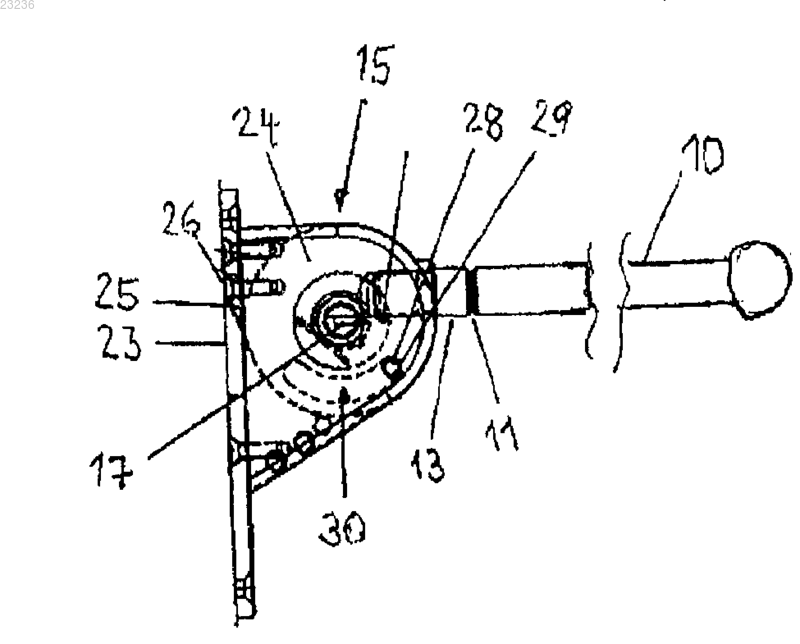

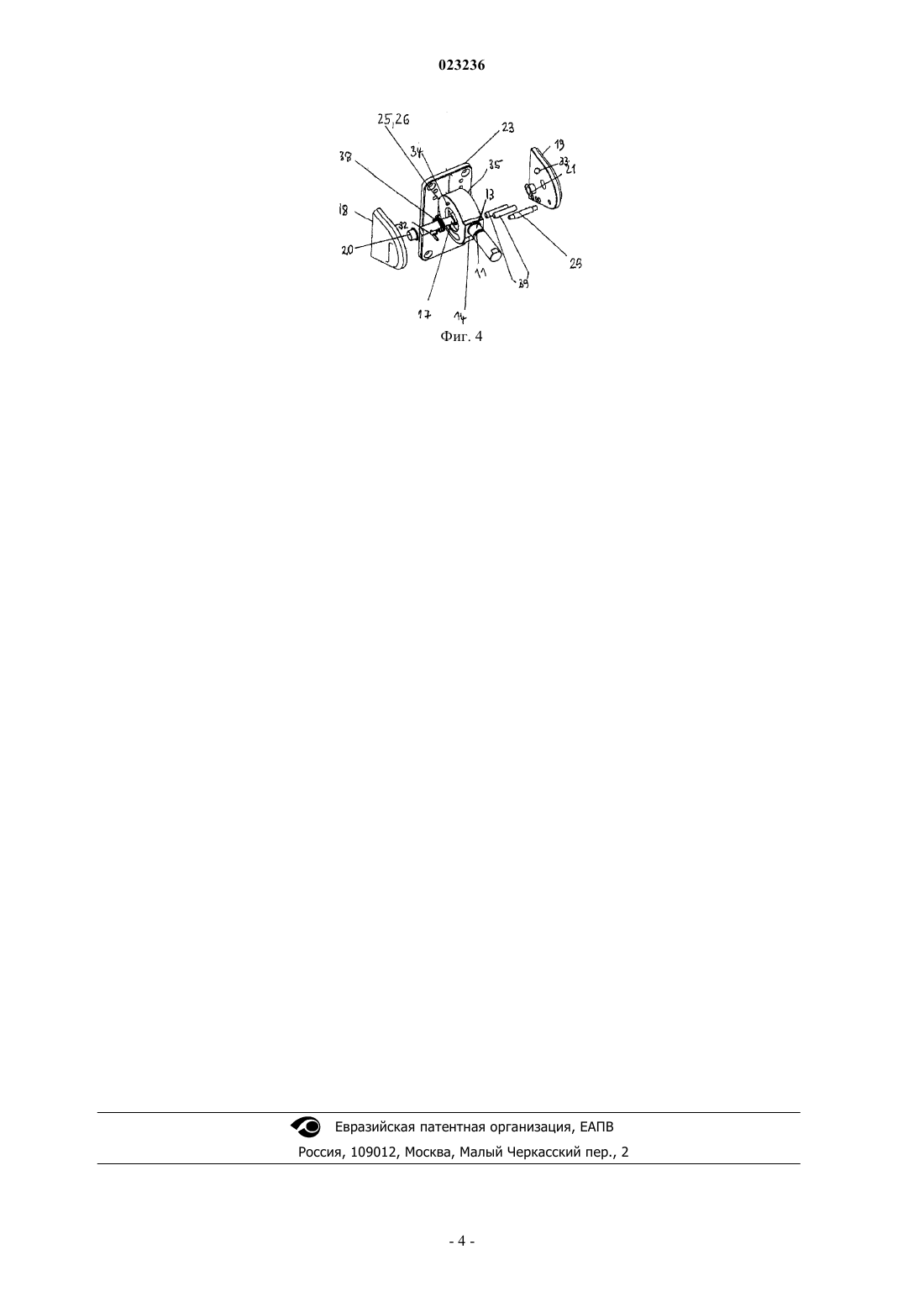

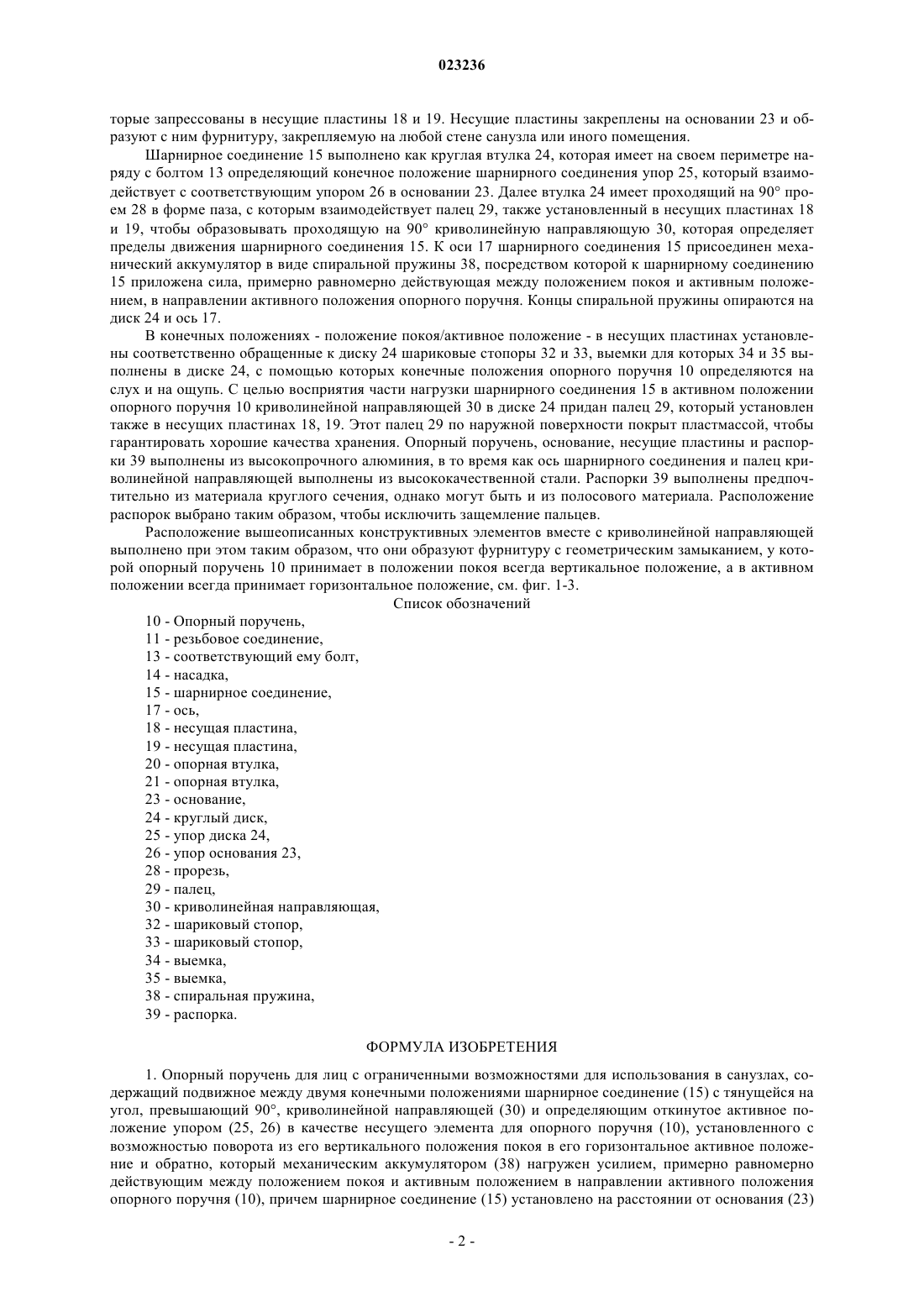

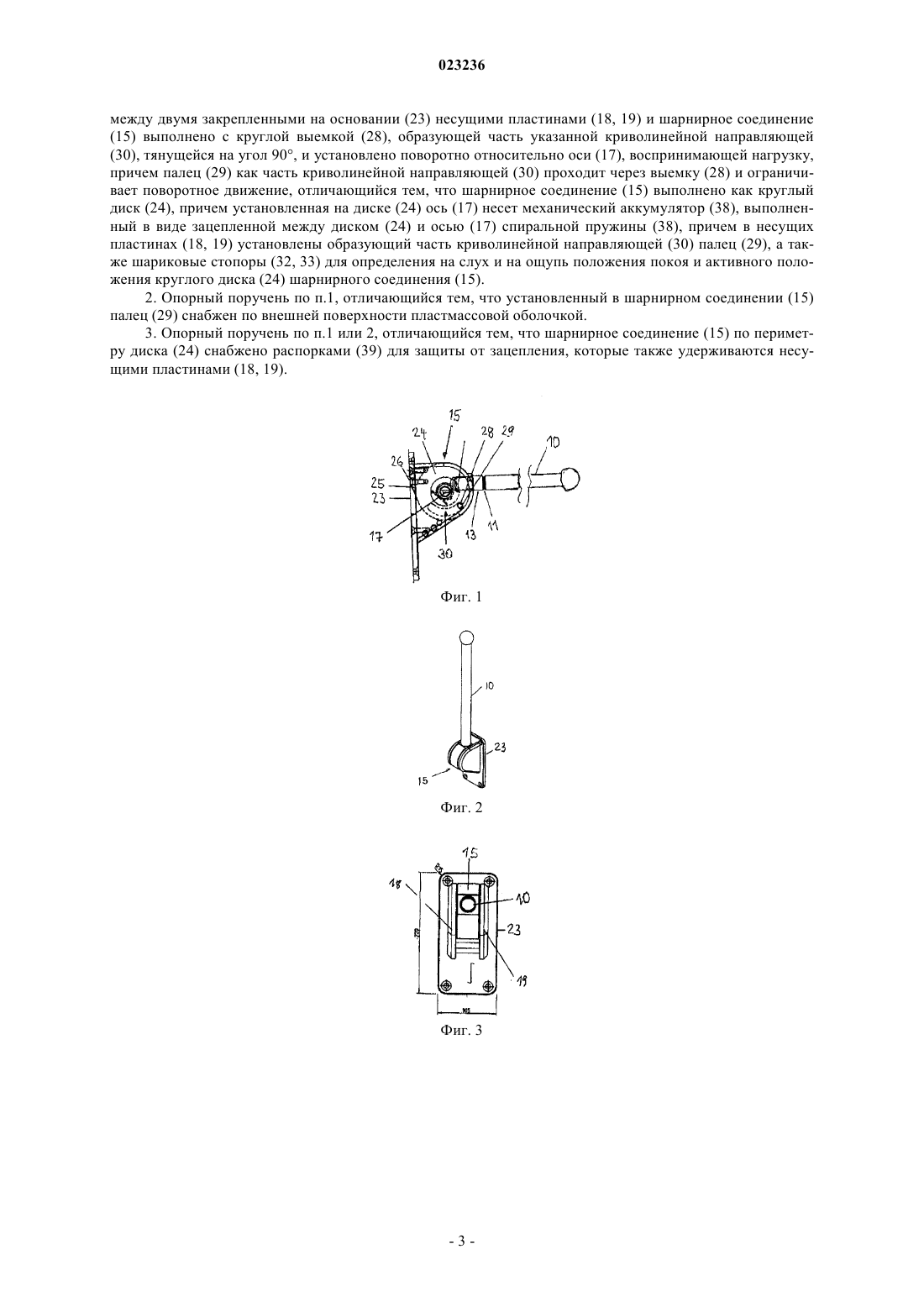

ОПОРНЫЙ ПОРУЧЕНЬ ДЛЯ ЛИЦ С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ ДЛЯ ИСПОЛЬЗОВАНИЯ В САНУЗЛАХ Изобретение касается опорного поручня для лиц с ограниченными возможностями, в частности,для использования в санузлах. Изобретение отличается тем, что подвижное между двумя конечными положениями шарнирное соединение (15) с проходящей на 90 криволинейной направляющей (30) и определяющим откинутое активное положение упором (25/26) служит держателем для опорного поручня (10), подвижного из его вертикального положения покоя в горизонтальное активное положение и обратно, причем шарнирное соединение (15) установлено между двумя несущими пластинами (18, 19), закрепленными на основании (23), и расположено на расстоянии от основания. Изобретение касается опорного поручня для лиц с ограниченными возможностями, в частности, для использования в санузлах. Лица с ограниченными двигательными возможностями в пределах области своего перемещения нуждаются в неподвижных опорных поручнях или ручках для достижения цели своего перемещения,если оно должно или вынуждено происходить без вспомогательного персонала. Это имеет значение, в частности, внутри санузлов. Там имеется, однако, как правило, недостаток места, и фиксированные неподвижные опорные поручни или ручки мешают и препятствуют использованию санузлов людьми без ограничения двигательных возможностей. Задачей изобретения является создание нового вида опорного поручня или ручки, которые, не ограничивая требуемых функций опоры и удержания, выполнены компактно. Эта задача в соответствии с изобретением решена за счет подвижного между двумя конечными положениями шарнирного соединения с тянущейся на угол, превышающий 90, криволинейной направляющей и определяющим откинутое активное положение упором в качестве несущего элемента для опорного поручня, установленного с возможностью поворота из его вертикального положения покоя в его горизонтальное активное положение и обратно. Упомянутый элемент механическим аккумулятором нагружен усилием, примерно равномерно действующим между положением покоя и активным положением в направлении активного положения опорного поручня. Шарнирное соединение установлено на расстоянии от основания между двумя закрепленными на основании несущими пластинами и выполнено с круглой выемкой, образующей часть указанной криволинейной направляющей, тянущейся на угол 90,и установлено поворотно относительно оси, воспринимающей нагрузку. Палец как часть криволинейной направляющей проходит через выемку и ограничивает поворотное движение. При этом шарнирное соединение выполнено как круглый диск, установленная на диске ось несет механический аккумулятор,выполненный в виде зацепленной между диском и осью спиральной пружины, причем в несущих пластинах установлены образующий часть криволинейной направляющей палец, а также шариковые стопоры для определения на слух и на ощупь положения покоя и активного положения круглого диска шарнирного соединения. Предпочтительно, чтобы установленный в шарнирном соединении палец был снабжен по внешней поверхности пластмассовой оболочкой. В усовершенствованном выполнении изобретения шарнирное соединение по периметру диска снабжено распорками для защиты от зацепления, которые также удерживаются несущими пластинами. Соответствующими изобретению мерами создается, таким образом, выполненный как установочная фурнитура опорный поручень или ручка, который делает возможным простое и удобное пользование,поверхность захвата которого согласована с формой руки пользующихся им лиц, а его выполнение таково, что при функционировании может сохраняться естественное положение конечностей, причем уделено внимание и тому, чтобы опорный поручень можно было надежно захватить как в активном положении, так и в его закрытом положении покоя. Опорный поручень при эксплуатации обладает легким ходом, вследствие используемого механического аккумулятора опорный поручень останавливается в каждом принятом положении переключения, так что возможен повторный захват использующим его лицом. За счет промежутка между опорным поручнем и его установочным основанием его легко можно захватывать, и он защищает приводящую в действие руку при поднятии вверх или откидывании от защемления между опорным поручнем и стеной. В дальнейшем при разработке было уделено внимание также тому, чтобы каждое усилие для переключения, то есть передаваемый крутящий момент, составлял до 20 Н, напротив, величина опорного усилия, то есть величина нагрузки на опорный поручень, составляла,как минимум, 150 кг (1470 Н). Все устройство выполнено таким образом, что опорный поручень и удерживающий его корпус представляют собой фурнитуру, собранную с геометрическим замыканием частей и имеющую вид, соответствующий выполняемой функции, причем опорный поручень расположен всегда вертикально в положении покоя и всегда горизонтально в его активном положении. Этому способствуют также воздействующие на шарнирное соединение шариковые стопоры. Выполнение с геометрическим замыканием гарантирует защиту от заедания. При ненадлежащем применении, таким образом, гарантируется, что защемление пальца пользователя будет надежно предотвращено. Изобретение описано далее на примере выполнения, представленного на чертежах более или менее схематично. При этом показано на фиг. 1 - вид сбоку опорного поручня как части конструкции в его активном положении,на фиг. 2 - изометрический вид сбоку опорного поручня по фиг. 1 в его положении покоя,на фиг. 3 - вид сверху на опорный поручень по фиг. 1 и 2 и на фиг. 4 - изометрическое изображение деталировки опорного поручня согласно фиг. 1-3. Выполненный в виде стержня с шаровым завершением на конце поручень 10 связан посредством резьбового соединения 11 с ответным болтом 13, который за счет насадки 14 является частью шарнирного соединения 15. Шарнирное соединение посредством оси 17 установлено с возможностью поворота между двумя несущими пластинами 18 и 19. Для этого же служат каждая из опорных втулок 20 и 21, ко-1 023236 торые запрессованы в несущие пластины 18 и 19. Несущие пластины закреплены на основании 23 и образуют с ним фурнитуру, закрепляемую на любой стене санузла или иного помещения. Шарнирное соединение 15 выполнено как круглая втулка 24, которая имеет на своем периметре наряду с болтом 13 определяющий конечное положение шарнирного соединения упор 25, который взаимодействует с соответствующим упором 26 в основании 23. Далее втулка 24 имеет проходящий на 90 проем 28 в форме паза, с которым взаимодействует палец 29, также установленный в несущих пластинах 18 и 19, чтобы образовывать проходящую на 90 криволинейную направляющую 30, которая определяет пределы движения шарнирного соединения 15. К оси 17 шарнирного соединения 15 присоединен механический аккумулятор в виде спиральной пружины 38, посредством которой к шарнирному соединению 15 приложена сила, примерно равномерно действующая между положением покоя и активным положением, в направлении активного положения опорного поручня. Концы спиральной пружины опираются на диск 24 и ось 17. В конечных положениях - положение покоя/активное положение - в несущих пластинах установлены соответственно обращенные к диску 24 шариковые стопоры 32 и 33, выемки для которых 34 и 35 выполнены в диске 24, с помощью которых конечные положения опорного поручня 10 определяются на слух и на ощупь. С целью восприятия части нагрузки шарнирного соединения 15 в активном положении опорного поручня 10 криволинейной направляющей 30 в диске 24 придан палец 29, который установлен также в несущих пластинах 18, 19. Этот палец 29 по наружной поверхности покрыт пластмассой, чтобы гарантировать хорошие качества хранения. Опорный поручень, основание, несущие пластины и распорки 39 выполнены из высокопрочного алюминия, в то время как ось шарнирного соединения и палец криволинейной направляющей выполнены из высококачественной стали. Распорки 39 выполнены предпочтительно из материала круглого сечения, однако могут быть и из полосового материала. Расположение распорок выбрано таким образом, чтобы исключить защемление пальцев. Расположение вышеописанных конструктивных элементов вместе с криволинейной направляющей выполнено при этом таким образом, что они образуют фурнитуру с геометрическим замыканием, у которой опорный поручень 10 принимает в положении покоя всегда вертикальное положение, а в активном положении всегда принимает горизонтальное положение, см. фиг. 1-3. Список обозначений 10 - Опорный поручень,11 - резьбовое соединение,13 - соответствующий ему болт,14 - насадка,15 - шарнирное соединение,17 - ось,18 - несущая пластина,19 - несущая пластина,20 - опорная втулка,21 - опорная втулка,23 - основание,24 - круглый диск,25 - упор диска 24,26 - упор основания 23,28 - прорезь,29 - палец,30 - криволинейная направляющая,32 - шариковый стопор,33 - шариковый стопор,34 - выемка,35 - выемка,38 - спиральная пружина,39 - распорка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опорный поручень для лиц с ограниченными возможностями для использования в санузлах, содержащий подвижное между двумя конечными положениями шарнирное соединение (15) с тянущейся на угол, превышающий 90, криволинейной направляющей (30) и определяющим откинутое активное положение упором (25, 26) в качестве несущего элемента для опорного поручня (10), установленного с возможностью поворота из его вертикального положения покоя в его горизонтальное активное положение и обратно, который механическим аккумулятором (38) нагружен усилием, примерно равномерно действующим между положением покоя и активным положением в направлении активного положения опорного поручня (10), причем шарнирное соединение (15) установлено на расстоянии от основания (23) между двумя закрепленными на основании (23) несущими пластинами (18, 19) и шарнирное соединение(15) выполнено с круглой выемкой (28), образующей часть указанной криволинейной направляющей(30), тянущейся на угол 90, и установлено поворотно относительно оси (17), воспринимающей нагрузку,причем палец (29) как часть криволинейной направляющей (30) проходит через выемку (28) и ограничивает поворотное движение, отличающийся тем, что шарнирное соединение (15) выполнено как круглый диск (24), причем установленная на диске (24) ось (17) несет механический аккумулятор (38), выполненный в виде зацепленной между диском (24) и осью (17) спиральной пружины (38), причем в несущих пластинах (18, 19) установлены образующий часть криволинейной направляющей (30) палец (29), а также шариковые стопоры (32, 33) для определения на слух и на ощупь положения покоя и активного положения круглого диска (24) шарнирного соединения (15). 2. Опорный поручень по п.1, отличающийся тем, что установленный в шарнирном соединении (15) палец (29) снабжен по внешней поверхности пластмассовой оболочкой. 3. Опорный поручень по п.1 или 2, отличающийся тем, что шарнирное соединение (15) по периметру диска (24) снабжено распорками (39) для защиты от зацепления, которые также удерживаются несущими пластинами (18, 19).
